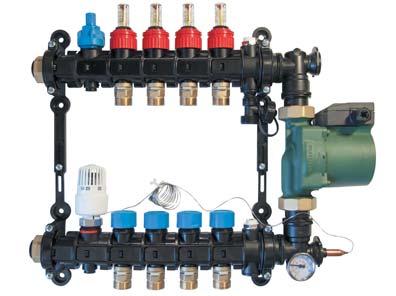

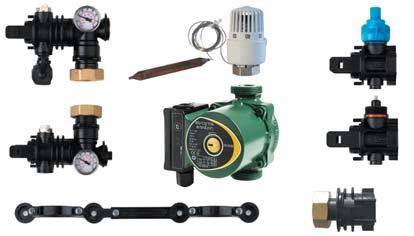

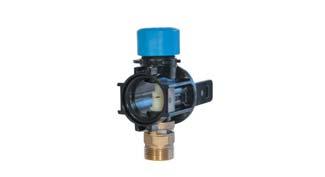

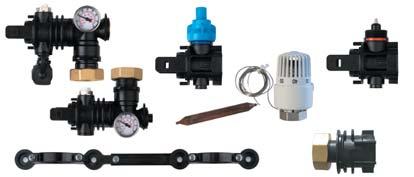

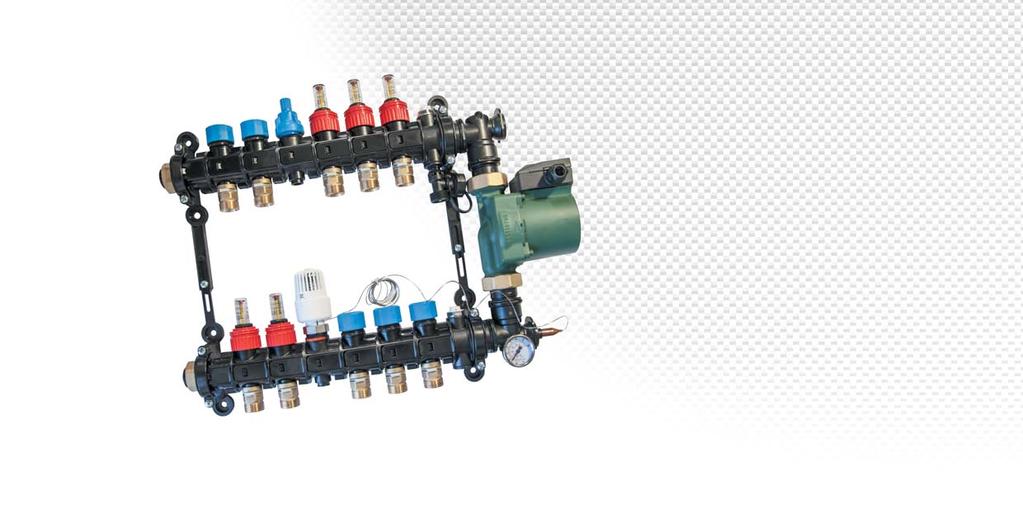

1 Rozdzielacze EU produkt europejski modu³owe wyprodukowane we W³oszech modu³owa budowa rozdzielaczy umo liwia dowoln¹ konfiguracjê produktu w zale noœci od sytuacji w miejscu prac instalacyjnych ³¹czenie elementów rozdzielacza jedynie poprzez docisk gwarancja 8 lat na prawid³owe dzia³anie produktu szybkie po³¹czenie rozdzielacza z instalacj¹ bez u ycia dodatkowego uszczelnienia lekka konstrukcja materia³: poliamid Parametry techniczne: - Maksymalna temperatura pracy: 90 C (dla przep³ywomierzy 90 C przy ciœnieniu 0,3MPa) - Maksymalne ciœnienie pracy: 1MPa - Medium: woda, mieszanka wody i glikolu (maksymalnie 50%; dla rozdzielaczy z pomp¹ EVOSTA 30%) - Maksymalna, ³¹czna iloœæ obwodów: 12 - Minimalna g³êbokoœæ szafki dla rozdzielacza z grup¹ pompow¹: 120 mm - Minimalna wysokoœæ szafki dla rozdzielacza z grup¹ pompow¹: 580 mm - Zakres regulacji g³owicy z kapilar¹ C Specyfikacja produktu: Element z przep³ywomierzem 0,5-5l/min; z przy³¹czem 3/"; do rozdzielaczy modu³owych 1 50 Element z zaworem termostatycznym M30 x 1,5; z przy³¹czem 3/"; do rozdzielaczy modu³owych 1 50 OT Zestaw przy³¹czeniowy dla rozdzielaczy modu³owych bez grupy mieszaj¹cej: przy³¹cza 1", elementy spustowoodpowietrzaj¹ce, korki, uchwyty OT Zestaw przy³¹czeniowy dla rozdzielaczy modu³owych z grup¹ mieszaj¹c¹ bez pompy: przy³¹cza 1", przy³¹cza pompy z elementami odpowietrzaj¹co-spustowymi, równowa ¹cy, rozdzielaj¹cy, g³owica z kapilar¹, uchwyty OT Zestaw przy³¹czeniowy dla rozdzielaczy modu³owych z grup¹ mieszaj¹c¹ z pomp¹ elektroniczn¹ EVOSTA 0-70/130: przy³¹cza 1", przy³¹cza pompy z elementami odpowietrzaj¹co-spustowymi, równowa ¹cy, rozdzielaj¹cy, g³owica z kapilar¹, uchwyty

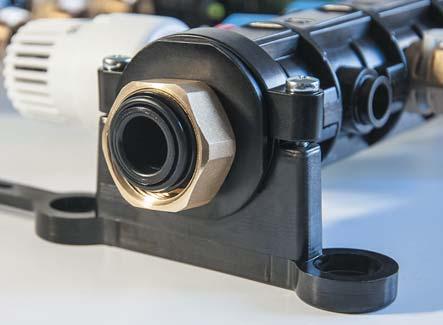

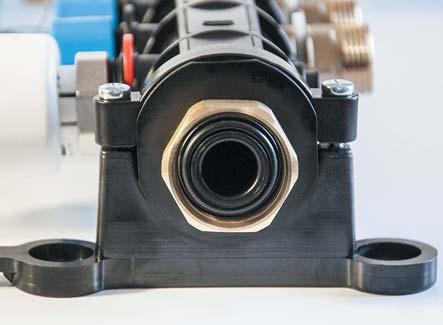

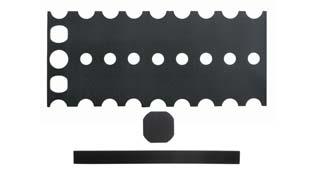

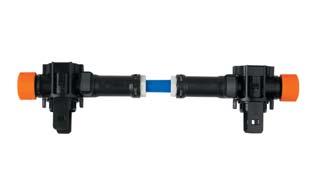

2 Akcesoria: OT10070 By-pass ró nicy ciœnieñ do rozdzielaczy modu³owych OT Izolacja do rozdzielaczy modu³owych do 8 obwodów OT Izolacja do rozdzielaczy modu³owych od 8 do 16 obwodów OT Pojedynczy uchwyt do rozdzielaczy modu³owych iloœæ obwodów D³ugoœæi rozdzielaczy [mm] z grup¹ mieszaj¹c¹ bez grupy mieszaj¹cej Tabela wymiarów Po³¹czenie rozdzielacza z instalacj¹ poprzez ruchom¹ nakrêtkê i uszczelnienie typu o-ring nie wymaga dodatkowego materia³u uszczelniaj¹cego.

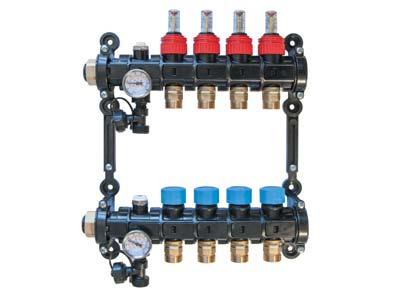

3 Przyk³adowy schemat kompletacji rozdzielacza bez grupy mieszaj¹cej: OT Przyk³adowy schemat zastosowania: rozdzielacz modu³owy bez grupy mieszaj¹cej grupa mieszaj¹ca z zaworem 3 drogowym zasilanie instalacji c.o. ród³o ciep³a powrót instalacji c.o. naczynie przeponowe odcinaj¹cy odpowietrznik automatyczny bezpieczeñstwa manometr

4 Przyk³adowy schemat kompletacji rozdzielacza do ogrzewania pod³ogowego z grup¹ mieszaj¹c¹ OT Przyk³adowy schemat zastosowania: rozdzielacz grzejnikowy rozdzielacz modu³owy z grup¹ mieszaj¹c¹ zasilanie instalacji c.o. Ÿród³o ciep³a powrót instalacji c.o. odcinaj¹cy filtr skoœny odpowietrznik automatyczny bezpieczeñstwa manometr zwrotny pompa naczynie przeponowe

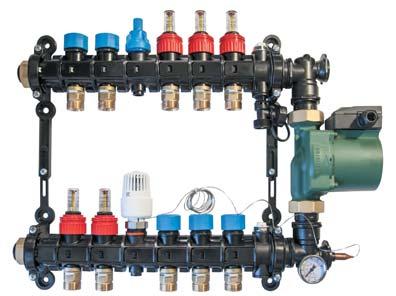

5 Przyk³adowy schemat kompletacji rozdzielacza do ogrzewania grzejnikowego i pod³ogowego z grup¹ mieszaj¹c¹ OT Przyk³adowy schemat zastosowania: rozdzielacz modu³owy z grup¹ mieszaj¹c¹ ³¹cz¹cy ogrzewanie pod³ogowe i grzejnikowe zasilanie instalacji c.o. powrót instalacji c.o. Ÿród³o ciep³a odcinaj¹cy filtr skoœny odpowietrznik automatyczny bezpieczeñstwa manometr zwrotny pompa naczynie przeponowe

6 1. URUCHOMIENIE ROZDZIELACZA do ogrzewania grzejnikowego i pod³ogowego Zaleca siê uruchamianie najpierw czêœci grzejnikowej a nastêpnie czêœci ogrzewania pod³ogowego. Przed uruchomieniem nale y nape³niæ i dok³adnie odpowietrzyæ uk³ad grzejnikowy i pod³ogowy. Czêœæ grzejnikow¹ nale y wyposa yæ w zawory termostatyczne z rêcznymi pokrêt³ami (opcjonalnie przep³ywomierze) na belce dolnej (zasilaj¹cej) oraz zawory termostatyczne z rêcznymi pokrêt³ami na belce górnej (powrotnej). Aby uruchomiæ czêœæ grzejnikow¹ rozdzielacza nale y zamkn¹æ dop³yw do czêœci pod³ogowej rozdzielacza zakrêcaj¹c równowa ¹cy 2 na górnej belce oraz termostatyczny rozdzielaj¹cy 1 na dolnej belce (wykorzystuj¹c dowolne niebieskie pokrêt³o zaworu termostatycznego ). 1.1 OGRZEWANIE GRZEJNIKOWE Przy za³o eniu e przep³yw w pojedynczej pêtli nie przekroczy 1,8l/min, do ka dej sekcji mo na pod³¹czyæ grzejnik o mocy: oko³o 2500 W dla dt=20 C (np. 80/60 C) oko³o 1900 W dla dt=15 C (np. 70/55 C) 1.2 OGRZEWANIE POD OGOWE W czêœci ogrzewania pod³ogowego rozdzielacz nale y wyposa yæ w przep³ywomierze 3 o zakresie regulacji 0,5-5,0 l/min na belce górnej (zasilanie pêtli grzewczych), mieszacz pompowy i zawory termostatyczne na dolnej belce (powrót pêtli grzewczych) umo liwiaj¹ce monta si³owników termoelektrycznych o gwincie przy³¹czeniowym M30 x 1,5 G³owicê termostatyczn¹ z kapilar¹ nale y nakrêciæ na rozdzielaj¹cy 1 i ustawiæ na temperaturê obliczeniow¹ ogrzewania pod³ogowego (zazwyczaj jest to zakres 35-5 C). Aby ca³y uk³ad pracowa³ prawid³owo nale y pamiêtaæ, e musi byæ ona min. 20 C ni sza ni dla czêœci ogrzewania grzejnikowego. Po zamontowaniu i ustawieniu g³owicy z kapilar¹ na odpowiedni¹ temperaturê nale y uruchomiæ pompê i ustawiæ odpowiednie przep³ywy w poszczególnych pêtlach ogrzewania pod³ogowego pamiêtaj¹c, e dla 100 m rury 16 mm nie powinno siê przekraczaæ wartoœci 2,5l/min. Je eli uzyskanie odpowiednich wartoœci przep³ywów bêdzie niemo liwe nale y dokonaæ regulacji na zaworze równowa ¹cym URUCHOMIENIE ROZDZIELACZA do ogrzewania pod³ogowego z grup¹ mieszaj¹c¹ Nale y wykonaæ analogiczne czynnoœci jak w punkcie 1.2. Notatki:
