INSTRUKCJA OBS UGI BURSAVENT 801

Transkrypt

1 INSTRUKCJA OBS UGI BURSAVENT 1 Zastosowanie i budowa Kompaktowy zespó³ wentylacji nawiewno - wywiewnej z odzyskiem ciep³a do zastosowania : - w budownictwie mieszkaniowym, - w budynkach biurowych, - w gabinetach lekarskich, - w sklepach, - w budynkach u ytecznoœci publicznej, - w zak³adach pracy itp.... Konstrukcja z anodyzowanych profili z ekstrudowanego aluminium, naro niki z polipropylenu, œciany z blachy stalowej lakierowanej ca³kowicie zaizolowane termicznie. Dwa króæce odprowadzaj¹ce kondensat. Dwa wentylatory wyposa one w ³o yska samosmaruj¹ce z silnikami elektrycznymi na pr¹d sta³y. Dwa filtry wymienne ( powietrze nawiewane i wywiewane) EU4/G95. Wymiennik ciep³a aluminiowy o wysokiej sprawnoœci odzysku ciep³a ( > 90%) By-pass wymiennika montowany fabrycznie z rêcznym sterowaniem, si³ownik elektryczny dostêpny jako opcja. Pokrywa demontowalna za pomoc¹ klucza nr 13, pozwalaj¹ca na dostêp do wentylatorów, filtrów, do by-pass u i do wymiennika. Zasilanie: 230V~, 50 Hz. W komplecie dwa zespo³y steruj¹ce (po jednym dla ka dego wentylatora) do okablowania ( zobacz zasilanie elektryczne) o o Instalacja - monta : Zakres temperatury pracy: -10 C/ C. Instalacja musi byæ wykonana zgodnie z obowi¹zuj¹cymi normami i przepisami prawa budowlanego. Urz¹dzenie nale y ustawiæ w pionie. Dla ³atwej konserwacji nale y pozostawiæ przed urz¹dzeniem woln¹ przestrzeñ równ¹ co najmniej g³êbokoœci urz¹dzenia. Przy³¹cze odprowadzaj¹ce kondensat nale y usytuowaæ przy przy³¹czu powietrza usuwanego, U ywaj¹c dostarczony w komplecie syfon oraz redukcjê. Urz¹dzenie powinno byæ ustawione z lekkim odchyleniem od pionu tak aby zapewniæ naturalny odp³yw kondensatu xF F xF25 Je eli powietrze usuwane jest przez ten obieg, odprowadÿ kondensat przez ten króciec. W przeciwnym przypadku u yj króæca po drugiej stronie. Co najmniej raz do roku: - wyjmij i umyj wod¹ z myd³em rekuperator - wymieñ filtry - odkurz turbiny wentylatorów za pomoc¹ suchego pêdzelka

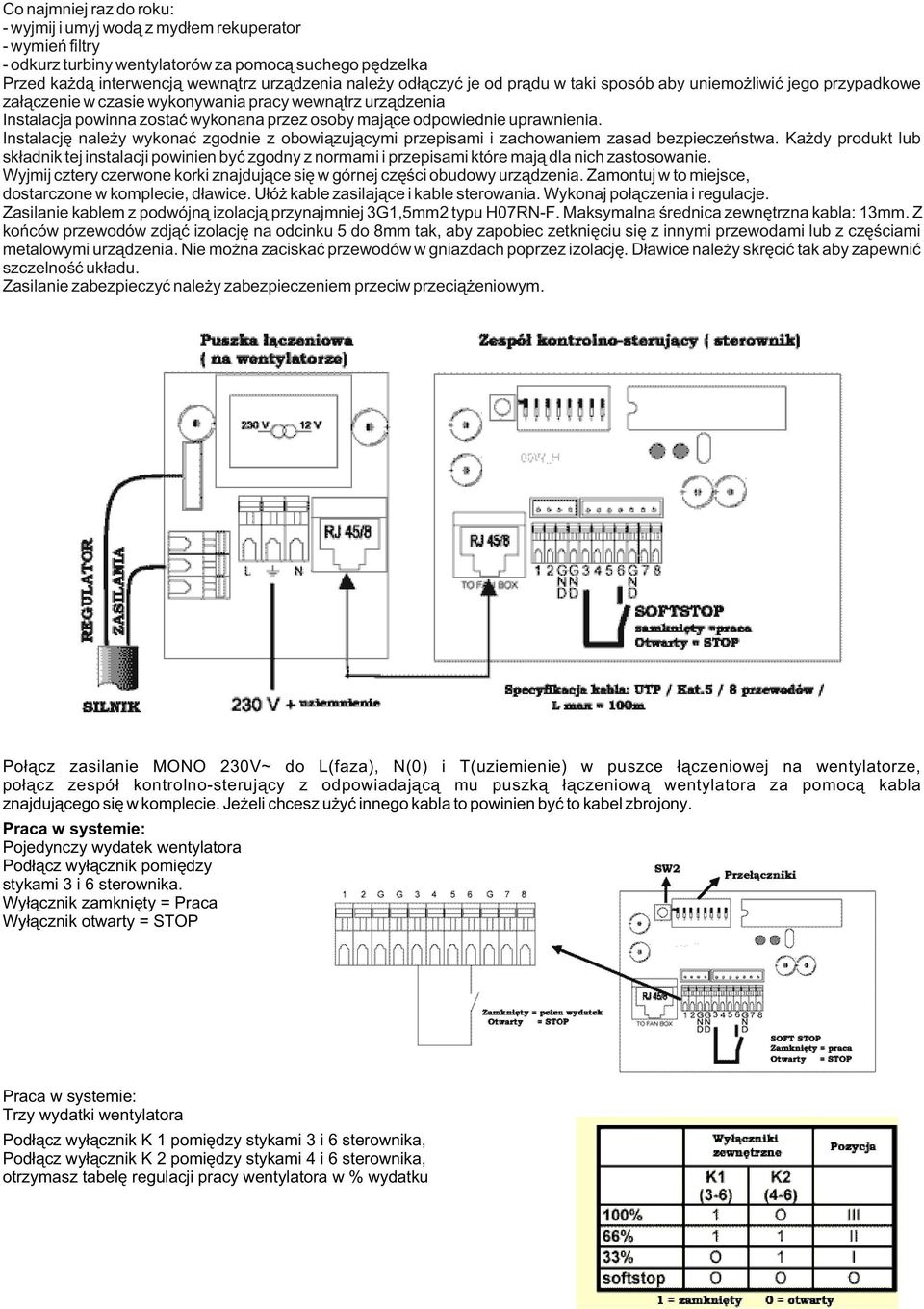

2 Co najmniej raz do roku: - wyjmij i umyj wod¹ z myd³em rekuperator - wymieñ filtry - odkurz turbiny wentylatorów za pomoc¹ suchego pêdzelka Przed ka d¹ interwencj¹ wewn¹trz urz¹dzenia nale y od³¹czyæ je od pr¹du w taki sposób aby uniemo liwiæ jego przypadkowe za³¹czenie w czasie wykonywania pracy wewn¹trz urz¹dzenia Instalacja powinna zostaæ wykonana przez osoby maj¹ce odpowiednie uprawnienia. Instalacjê nale y wykonaæ zgodnie z obowi¹zuj¹cymi przepisami i zachowaniem zasad bezpieczeñstwa. Ka dy produkt lub sk³adnik tej instalacji powinien byæ zgodny z normami i przepisami które maj¹ dla nich zastosowanie. Wyjmij cztery czerwone korki znajduj¹ce siê w górnej czêœci obudowy urz¹dzenia. Zamontuj w to miejsce, dostarczone w komplecie, d³awice. U³ó kable zasilaj¹ce i kable sterowania. Wykonaj po³¹czenia i regulacje. Zasilanie kablem z podwójn¹ izolacj¹ przynajmniej 3G1,5mm2 typu H07RN-F. Maksymalna œrednica zewnêtrzna kabla: 13mm. Z koñców przewodów zdj¹æ izolacjê na odcinku 5 do 8mm tak, aby zapobiec zetkniêciu siê z innymi przewodami lub z czêœciami metalowymi urz¹dzenia. Nie mo na zaciskaæ przewodów w gniazdach poprzez izolacjê. D³awice nale y skrêciæ tak aby zapewniæ szczelnoœæ uk³adu. Zasilanie zabezpieczyæ nale y zabezpieczeniem przeciw przeci¹ eniowym. Po³¹cz zasilanie MONO 230V~ do L(faza), N(0) i T(uziemienie) w puszce ³¹czeniowej na wentylatorze, po³¹cz zespó³ kontrolno-steruj¹cy z odpowiadaj¹c¹ mu puszk¹ ³¹czeniow¹ wentylatora za pomoc¹ kabla znajduj¹cego siê w komplecie. Je eli chcesz u yæ innego kabla to powinien byæ to kabel zbrojony. Praca w systemie: Pojedynczy wydatek wentylatora Pod³¹cz wy³¹cznik pomiêdzy stykami 3 i 6 sterownika. Wy³¹cznik zamkniêty = Praca Wy³¹cznik otwarty = STOP Praca w systemie: Trzy wydatki wentylatora Pod³¹cz wy³¹cznik K 1 pomiêdzy stykami 3 i 6 sterownika, Pod³¹cz wy³¹cznik K 2 pomiêdzy stykami 4 i 6 sterownika, otrzymasz tabelê regulacji pracy wentylatora w % wydatku

3 Instalacja powinna zostaæ wykonana przez osoby maj¹ce odpowiednie uprawnienia. Instalacjê nale y wykonaæ zgodnie z obowi¹zuj¹cymi przepisami i zachowaniem zasad bezpieczeñstwa. Ka dy produkt lub sk³adnik tej instalacji powinien byæ zgodny z normami i przepisami które maj¹ dla nich zastosowanie. Centrala BURSAVENT 1 pozwala utrzymaæ sta³y wydatek bez wzglêdu na opory (straty) przep³ywu w przewodach. Mamy do dyspozycji 30 wydatków (patrz tabela obok) a w przypadku zastosowania wy³¹cznika zewnêtrznego mamy o dyspozycji 90 wydatków wentylatora. Na przyk³ad : dla pozycji 01110, wentylator bêdzie automatycznie dostosowywa³ swoj¹ prêdkoœæ tak aby utrzymywaæ pionow¹ wykresu na wartoœci 0 m3/h i to tak d³ugo na ile pozwalaæ na to bêdzie moc silnika.nastêpnie krzywa przetnie siê i pokryje siê z charakterystyk¹ odpowiadaj¹c¹ najwiêkszej prêdkoœci obrotowej. Pozycja Wydatek 3 Prze³¹cznika [w m ] Softstop

4 1) Alarm w oparciu o zmianê ciœnienia. Alarm sygnalizuje zmianê ciœnienia w stosunku do ciœnienia referencyjnego Pref (zobacz poni ej: wprowadzanie do pamiêci) a co za tym idzie pozwala wykryæ zabrudzenie filtra, otwarcie kratki, itp.... Wizualizacja Styk pomiêdzy G i 2 jest zamkniêty i œwieci LED 2 w sterowniku. Memoryzacja - wprowadzenie do pamiêci procesora Ciœnienia referencyjnego ( Pref.) : (sterownik) 1. Wykonaj instalacjê zgodnie z za³o eniami projektu i ustaw ¹dane wydatki wentylatorów nawiewnych i wywiewnych. 2. W sterowniku naduœ na SW2 i trzymaj a zaœwieci siê LED1. Procesor wyliczy Pref. i wprowadzi je do pamiêci: LED1 zgaœnie. 3. Nastêpnie, za pomoc¹ prze³¹czników 6, 7, 8 wybieramy delta P max. ( maksymalny zakres zmiany ciœnieñ który akceptujemy) od przekroczenia której zostanie w³¹czony alarm. (ustawienie prze³¹czników - zobacz tablicê poni ej) 2) Alarm z³ej pracy wentylatora. Sygnalizuje z³¹ pracê wentylatora. Wizualizacja Styk pomiêdzy G i 2 jest zamkniêty i œwieci LED 2 w sterowniku. Sygna³y wychodz¹ce: Pozwala na przeniesienie kontroli ciœnienia i wydatku poza sterownik. Pomiêdzy stykami 7 i G: sygna³ od 0 do 4,5Vpr¹d sta³y 4,5V = Wydatek max. Pomiêdzy stykami 8 i G:sygna³ od 0 do 4,5Vpr¹d sta³y 4,5V = Ciœnienie max. Impedancja mini 100Mohm

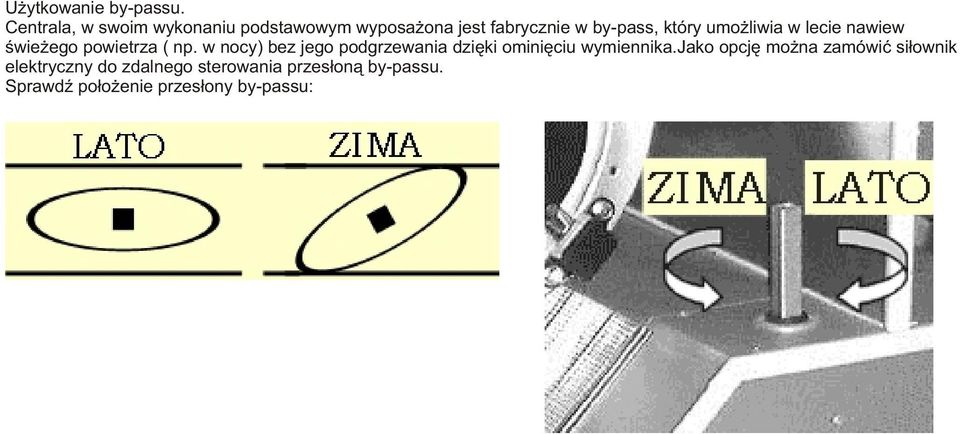

5 U ytkowanie by-passu. Centrala, w swoim wykonaniu podstawowym wyposa ona jest fabrycznie w by-pass, który umo liwia w lecie nawiew œwie ego powietrza ( np. w nocy) bez jego podgrzewania dziêki ominiêciu wymiennika.jako opcjê mo na zamówiæ si³ownik elektryczny do zdalnego sterowania przes³on¹ by-passu. SprawdŸ po³o enie przes³ony by-passu:
