PRZETWORNIK WILGOTNOŒCI I TEMPERATURY TYPU P16

Transkrypt

1 PRZETWORNIK WILGOTNOŒCI I TEMPERATURY TYPU P16 z wyjœciem analogowym INSTRUKCJA OBS UGI 1

2 2

3 Spis treœci 1. Zastosowanie Zestaw przetwornika Wymagania podstawowe, bezpieczeñstwo u ytkowania Monta Pod³¹czenie Dane techniczne Kod wykonañ

4 4

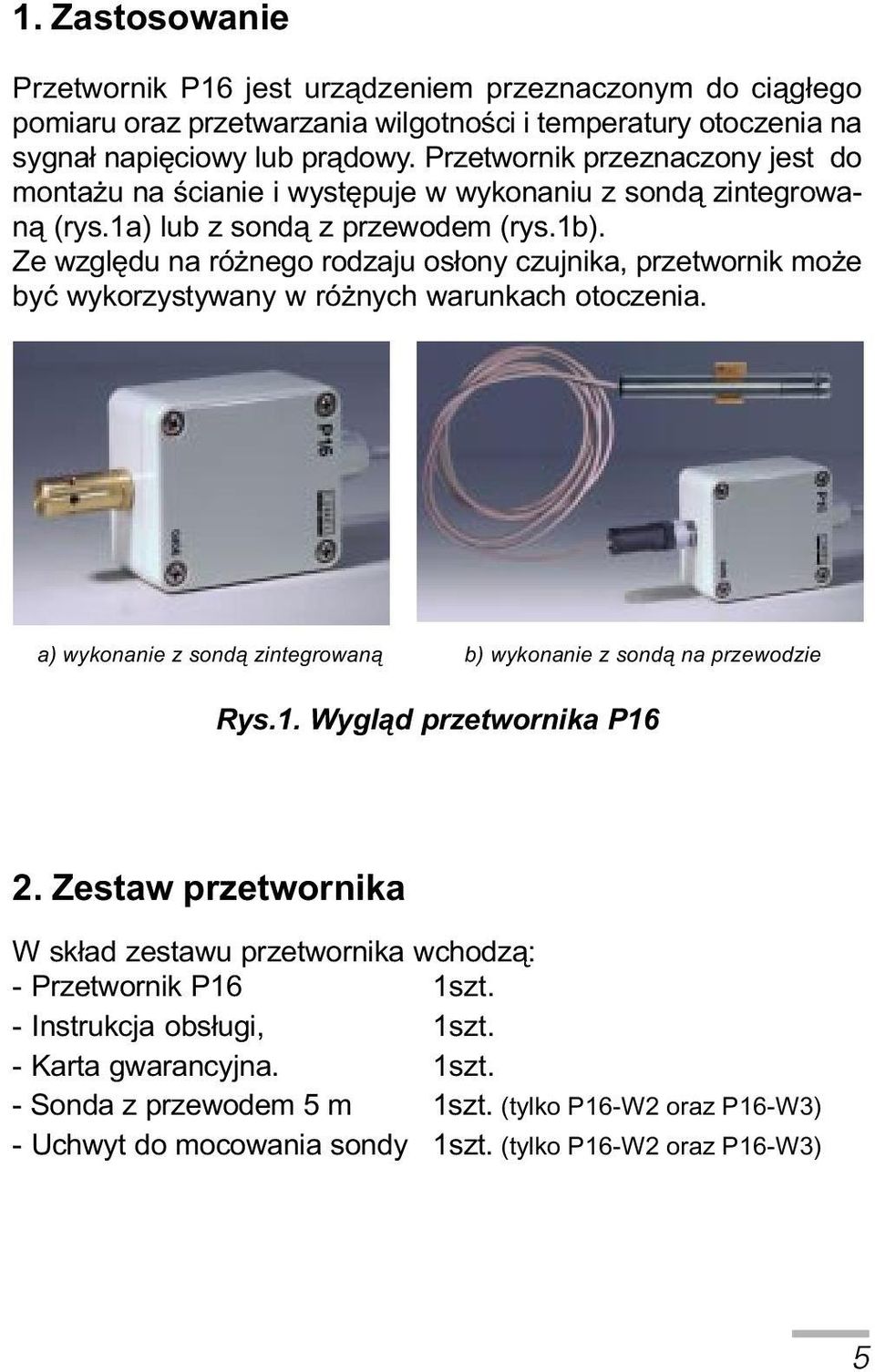

5 1. Zastosowanie Przetwornik P16 jest urz¹dzeniem przeznaczonym do ci¹g³ego pomiaru oraz przetwarzania wilgotnoœci i temperatury otoczenia na sygna³ napiêciowy lub pr¹dowy. Przetwornik przeznaczony jest do monta u na œcianie i wystêpuje w wykonaniu z sond¹ zintegrowan¹ (rys.1a) lub z sond¹ z przewodem (rys.1b). Ze wzglêdu na ró nego rodzaju os³ony czujnika, przetwornik mo e byæ wykorzystywany w ró nych warunkach otoczenia. a) wykonanie z sond¹ zintegrowan¹ b) wykonanie z sond¹ na przewodzie Rys.1. Wygl¹d przetwornika P16 2. Zestaw przetwornika W sk³ad zestawu przetwornika wchodz¹: - Przetwornik P16 1szt. - Instrukcja obs³ugi, 1szt. - Karta gwarancyjna. 1szt. - Sonda z przewodem 5 m 1szt. (tylko P16-W2 oraz P16-W3) - Uchwyt do mocowania sondy 1szt. (tylko P16-W2 oraz P16-W3) 5

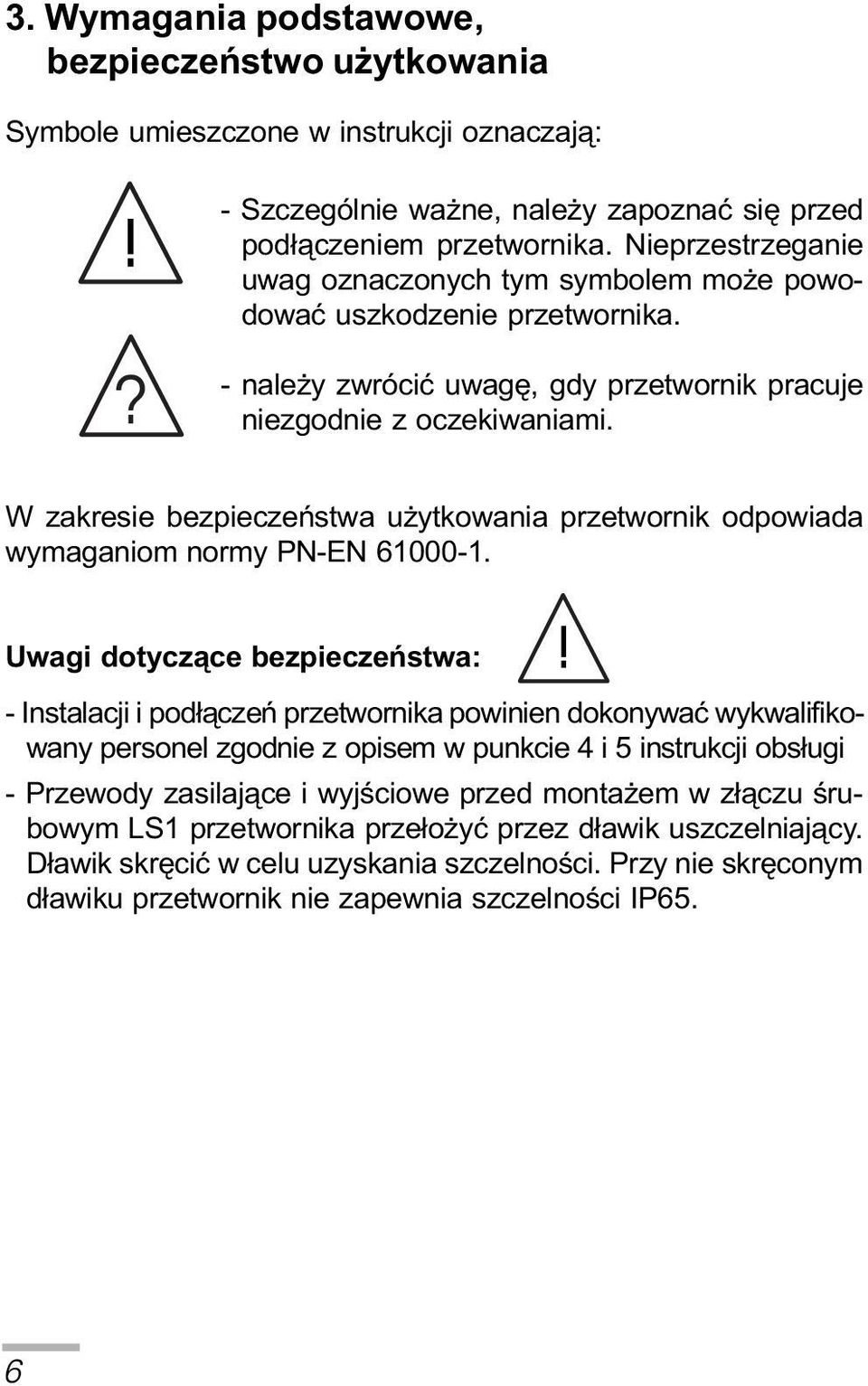

6 3. Wymagania podstawowe, bezpieczeñstwo u ytkowania Symbole umieszczone w instrukcji oznaczaj¹:? - Szczególnie wa ne, nale y zapoznaæ siê przed pod³¹czeniem przetwornika. Nieprzestrzeganie uwag oznaczonych tym symbolem mo e powodowaæ uszkodzenie przetwornika. - nale y zwróciæ uwagê, gdy przetwornik pracuje niezgodnie z oczekiwaniami. W zakresie bezpieczeñstwa u ytkowania przetwornik odpowiada wymaganiom normy PN-EN Uwagi dotycz¹ce bezpieczeñstwa: - Instalacji i pod³¹czeñ przetwornika powinien dokonywaæ wykwalifikowany personel zgodnie z opisem w punkcie 4 i 5 instrukcji obs³ugi - Przewody zasilaj¹ce i wyjœciowe przed monta em w z³¹czu œrubowym LS1 przetwornika prze³o yæ przez d³awik uszczelniaj¹cy. D³awik skrêciæ w celu uzyskania szczelnoœci. Przy nie skrêconym d³awiku przetwornik nie zapewnia szczelnoœci IP65. 6

7 4. Monta Przetwornik P16 mocuje siê na œcianie za pomoc¹ œrub. Obudowa o wymiarach 64 x 58 x 35 mm jest wykonana z tworzywa sztucznego. Przetwornik ma z³¹cze œrubowe umieszczone wewn¹trz obudowy, które umo liwia przy³¹czenie przewodów zewnêtrznych o przekroju do 1 mm 2. Pozycja pracy przetwornika jest dowolna w aplikacjach nie nara onych na kontakt z wod¹. W przypadku nara enia na kontakt z wod¹ przetwornik nale y montowaæ komor¹ czujnika w kierunku ziemi. Wymiary gabarytowe i sposób mocowania przedstawiono na rys. 2. Rys.2. Gabaryty i rozmieszenie otworów monta owych przetwornika. 7

8 5. Pod³¹czenie Po zdjêciu pokrywy nale y wykonaæ po³¹czenia elektryczne do zacisków z³¹cza œrubowego LS1 wg tab.1. Do z³¹cza LS3 s¹ pod³¹czone czujniki, natomiast z³¹cze LS2 jest wykorzystywane przy programowaniu przetwornika programatorem PD15. D³awik z uszczelk¹ Z³¹cze czujników Z³¹cze programatora PD15 Rys.3. Sposób ³¹czenia sygna³ów zewnêtrznych. 8

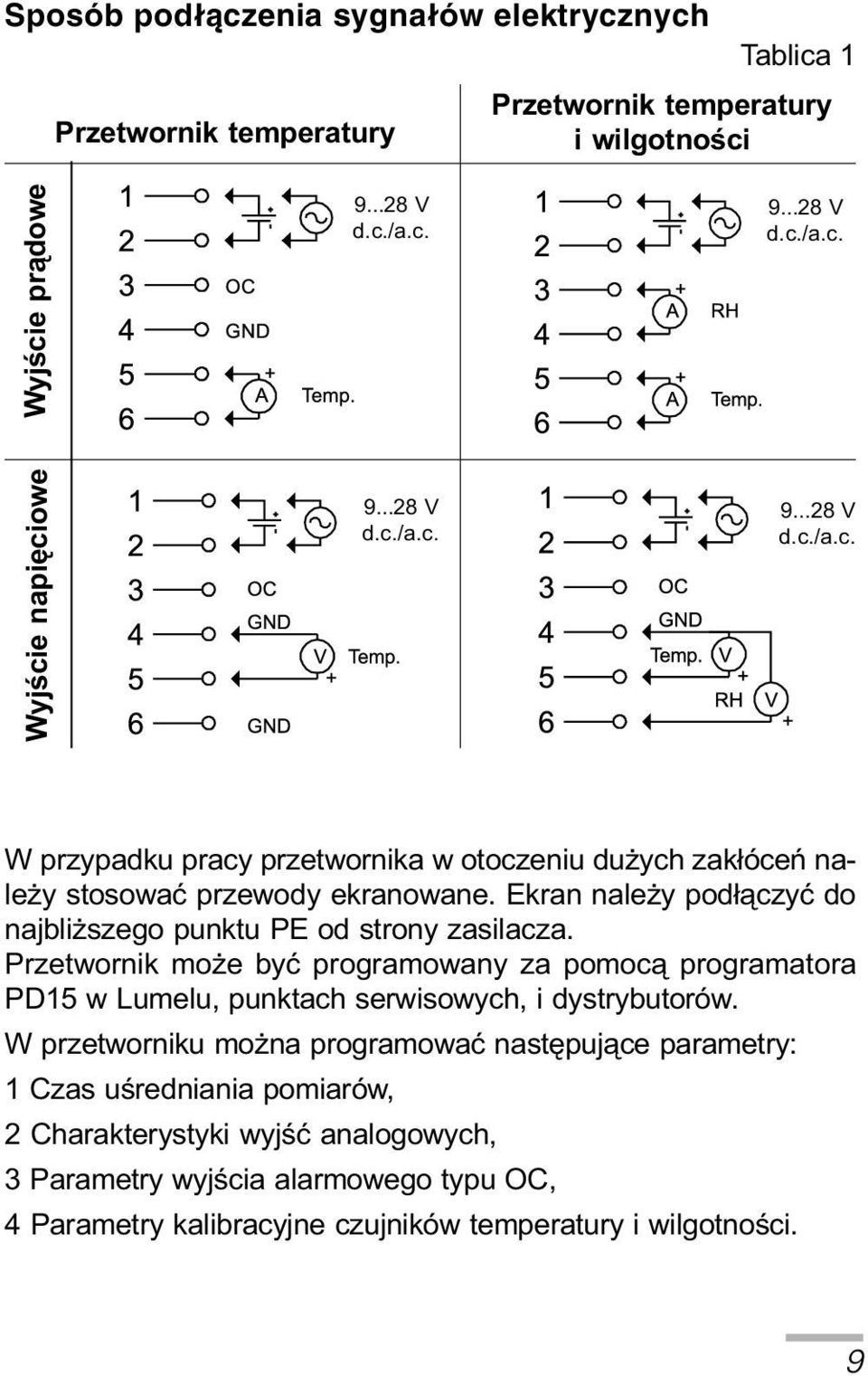

9 Sposób pod³¹czenia sygna³ów elektrycznych Przetwornik temperatury Tablica 1 Przetwornik temperatury i wilgotnoœci Wyjœcie pr¹dowe V d.c./a.c V d.c./a.c. Wyjœcie napiêciowe V d.c./a.c V d.c./a.c. W przypadku pracy przetwornika w otoczeniu du ych zak³óceñ nale y stosowaæ przewody ekranowane. Ekran nale y pod³¹czyæ do najbli szego punktu PE od strony zasilacza. Przetwornik mo e byæ programowany za pomoc¹ programatora PD15 w Lumelu, punktach serwisowych, i dystrybutorów. W przetworniku mo na programowaæ nastêpuj¹ce parametry: 1 Czas uœredniania pomiarów, 2 Charakterystyki wyjœæ analogowych, 3 Parametry wyjœcia alarmowego typu OC, 4 Parametry kalibracyjne czujników temperatury i wilgotnoœci. 9

10 6. Dane techniczne B³¹d podstawowy: - wilgotnoœæ wzglêdna (RH) % bez kondensacji 1) b³¹d 3% RH - temperatura (T) o C b³¹d 0,5 o C B³êdy dodatkowe: - pomiar wilgotnoœci: maksymalny b³¹d histerezy ± 1,2 % RH - pomiar temperatury: maksymalny b³¹d histerezy ± 0,5 o C Czas uœredniania pomiarów zaprogramowany na 30 sek. Wyjœcie analogowe: - pr¹dowe 0/ ma rezystancja obci¹ enia 200 W - napiêciowe V rezystancja obci¹ enia ³ 500 W Wyjœcie alarmowe: - 1 wyjœcie typu OC, maksymalne wartoœci dla wyjœcia: - napiêcie V - pr¹d < 50 ma - moc < 300 mw - programowalne progi alarmowe; - trzy typy alarmów; - histereza okreœlana za pomoc¹ dolnego i górnego progu alarmowego; - opóÿnienie zadzia³ania alarmu UWAGA: parametry wyjœcia alarmowego mog¹ byæ programowane przy pomocy programatora PD15 Znamionowe warunki u ytkowania: - zasilanie V d.c./a.c. - temperatura otoczenia o C 1) W przypadku kondensacji pary wodnej na powierzchni czujnika, mo e on zwiêkszyæ b³¹d max 3% RH 10

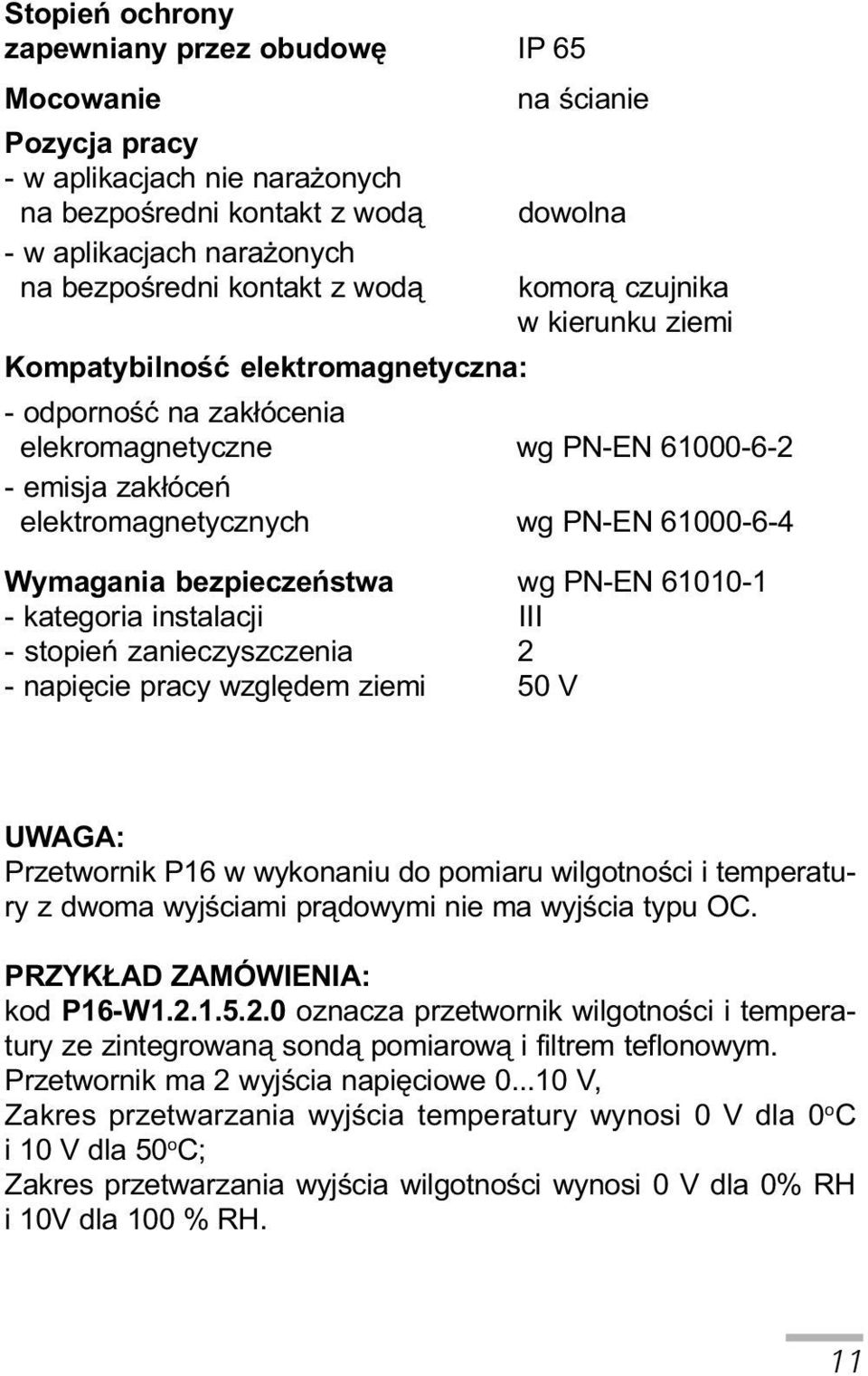

11 Stopieñ ochrony zapewniany przez obudowê IP 65 Mocowanie na œcianie Pozycja pracy - w aplikacjach nie nara onych na bezpoœredni kontakt z wod¹ dowolna - w aplikacjach nara onych na bezpoœredni kontakt z wod¹ komor¹ czujnika w kierunku ziemi Kompatybilnoœæ elektromagnetyczna: - odpornoœæ na zak³ócenia elekromagnetyczne wg PN-EN emisja zak³óceñ elektromagnetycznych wg PN-EN Wymagania bezpieczeñstwa wg PN-EN kategoria instalacji III - stopieñ zanieczyszczenia 2 - napiêcie pracy wzglêdem ziemi 50 V UWAGA: Przetwornik P16 w wykonaniu do pomiaru wilgotnoœci i temperatury z dwoma wyjœciami pr¹dowymi nie ma wyjœcia typu OC. PRZYK AD ZAMÓWIENIA: kod P16-W oznacza przetwornik wilgotnoœci i temperatury ze zintegrowan¹ sond¹ pomiarow¹ i filtrem teflonowym. Przetwornik ma 2 wyjœcia napiêciowe V, Zakres przetwarzania wyjœcia temperatury wynosi 0 V dla 0 o C i 10 V dla 50 o C; Zakres przetwarzania wyjœcia wilgotnoœci wynosi 0 V dla 0% RH i 10V dla 100 % RH. 11

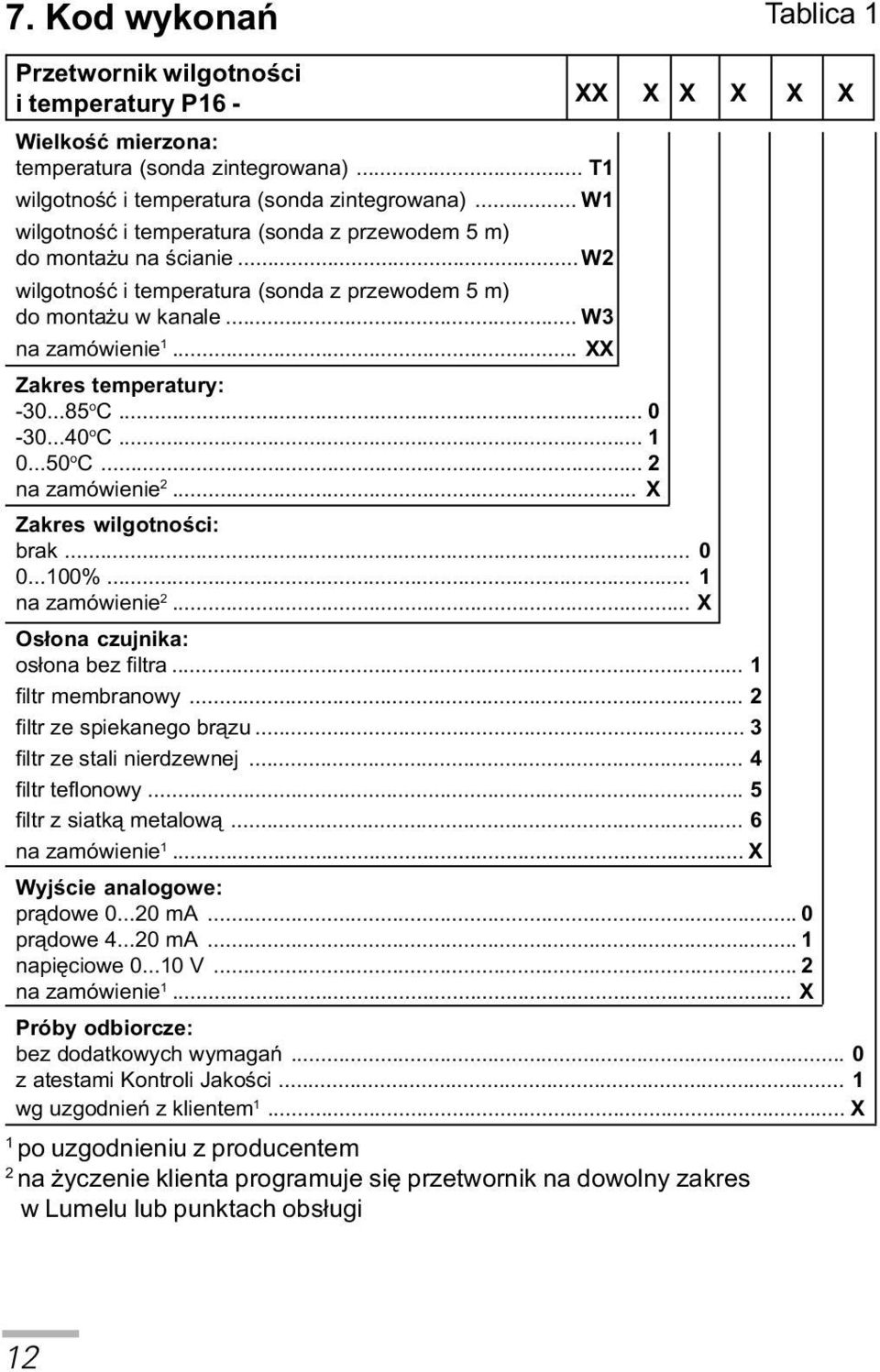

12 7. Kod wykonañ Tablica 1 Przetwornik wilgotnoœci i temperatury P16 - XX X X X X X Wielkoœæ mierzona: temperatura (sonda zintegrowana)... T1 wilgotnoœæ i temperatura (sonda zintegrowana)... W1 wilgotnoœæ i temperatura (sonda z przewodem 5 m) do monta u na œcianie... W2 wilgotnoœæ i temperatura (sonda z przewodem 5 m) do monta u w kanale... W3 na zamówienie 1... XX Zakres temperatury: o C o C o C... 2 na zamówienie 2... X Zakres wilgotnoœci: brak %... 1 na zamówienie 2... X Os³ona czujnika: os³ona bez filtra... 1 filtr membranowy... 2 filtr ze spiekanego br¹zu... 3 filtr ze stali nierdzewnej... 4 filtr teflonowy... 5 filtr z siatk¹ metalow¹... 6 na zamówienie 1... X Wyjœcie analogowe: pr¹dowe ma... 0 pr¹dowe ma... 1 napiêciowe V... 2 na zamówienie 1... X Próby odbiorcze: bez dodatkowych wymagañ... 0 z atestami Kontroli Jakoœci... 1 wg uzgodnieñ z klientem 1... X 1 po uzgodnieniu z producentem 2 na yczenie klienta programuje siê przetwornik na dowolny zakres w Lumelu lub punktach obs³ugi 12

13 Os³ony czujnika Tablica 3 Kod os³ony 1 Rysunek Nazwa Budowa Cechy Os³ona bez filtra Os³ona ze stali nierdzewnej z otworami Os³ona bez efektu filtracji, tylko ochrona mechaniczna Szybki czas reakcji t10/90: 5 s Typowe zastosowanie Os³ona mechaniczna. Typowe aplikacje nie nara one na zapylenia i zanieczyszczenia. Szybka odpowiedÿ czujnika. Niska cena. 2 Filtr membranowy Obudowa z PC, membrana teflonowa zalaminowana foli¹. Wielkoœæ porów 1 mm Œredni efekt filtracji Max temperatura: do 80 o C Czas reakcji t10/90: 15 s Automatyka budynku. Do zastosowañ w pomieszczeniach o ma³ej iloœci zanieczyszczeñ. 3 Filtr ze spiekanego br¹zu Spiekany br¹z Wielkoœæ porów 60 mm Du a wytrzyma³oœæ mechaniczna Do wspó³pracy z wysokimi zanieczyszczeniami Stosowany przy ma³ej wilgotnoœci powietrza Czas reakcji t10/90: 10 s Rolnictwo. Odporne na uszkodzenia mechaniczne, przy du ych zanieczyszczeniach. 13

14 Kod os³ony Rysunek Nazwa Budowa Cechy Filtr ze stali nierdzewnej Spiekana stal nierdzewna Wielkoœæ porów 60 mm Du a wytrzyma³oœæ mechaniczna Max temperatura: do 180 o C Stosowany przy ma³ej wilgotnoœci powietrza Czas reakcji t10/90: 30 s Filtr teflonowy Spiekany teflon Wielkoœæ porów 50 mm Wysoka odpornoœæ chemiczna Max temperatura: do 180 o C Czas reakcji t10/90: 14 s Filtr z siatk¹ metalow¹ Siatka ze stali nierdzewnej Wielkoœæ porów 100 mm Ma³a wytrzyma³oœæ mechaniczna Œrednia odpornoœæ na zanieczyszczenia Max temperatura: do 120 o C Stosowany przy wysokiej wilgotnoœci powietrza Czas reakcji t10/90: 7 s Typowe zastosowanie Proces suszenia, przemys³ spo ywczy. Odporny na uszkodzenia mechaniczne, punktowe nagrzewanie, przy du ych zanieczyszczeniach. Proces suszenia w aplikacjach chemicznych Proces suszenia z niebezpiecznym nasyceniem zwi¹zków chemicznych lub przy wysokiej wilgotnoœci. Szybka odpowiedÿ czujnika. 14

15 15

16 LUMEL S.A., P16-KZ1303/paŸdziernik 2006 Lubuskie Zak³ady Aparatów Elektrycznych LUMEL S.A. ul. Sulechowska 1, Zielona Góra DZIA SPRZEDA Y KRAJOWEJ: Informacja techniczna: tel.: , , , sprzedaz@lumel.com.pl Przyjmowanie zamówieñ: fax: , tel.: , , , ,
