(12) OPIS PATENTOWY (19) PL (11)

Transkrypt

1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: (22) Data zgłoszenia: (51) Int.Cl.5: C08F 10/02 C08F 4/02 C08F 4/654 ( 5 4 ) Sposób wytwarzania polimerów lub kopolimerów olefin (30) Pierwszeństwo: , IT, (73) Uprawniony z patentu: HIMONT INCORPORATED, New Castle County, US (62) Numer zgłoszenia, z którego nastąpiło wydzielenie: (72) Twórcy wynalazku: Mario Sacchetti, Ferrara, IT Gabriele Govoni, Ferrara, IT (43) Zgłoszenie ogłoszono: Antonio Ciarrocchi, Ferrara, IT BUP 01/92 (45) O udzieleniu patentu ogłoszono: WUP 11/94 (74) Pełnomocnik: Kossowska Janina, PATPOL Spółka z o.o. PL (57) 1. Sposób wytwarzania polimerów lub kopolimerów olefin o wzorze C H 2 = CH R, w którym R oznacza atom wodoru lub rodnik alkilowy lub arylowy o 1-8 atomach węgla, w postaci sferycznych cząstek o średniej średnicy w zakresie μm, znamienny tym, że prowadzi się polimeryzację monomerów w temperaturze w zakresie C, w obecności katalizatora zawierającego produkt reakcji pomiędzy: 1) komponentem katalizatora zawierającym chlorowco-alkoholan tytanu lub halogenek i ewentualnie związek elektronodonorowy osadzone na bezwodnym chlorku magnezu, przy czym komponent jest w postaci sferycznych cząstek o średniej średnicy w zakresie μm, ma powierzchnię właściwą w zakresie m2/g, porow atość wyższą od 0,2 cm3/g i charakteryzuje się widmem rentgenowskim, w którym a) występują refleksy przy kącie 2 v 35 i 2 v 14,95 lub b) refleks przy kącie 2 v 35 już nie występuje i jest zastąpiony przez halo o maksymalnej intensywności pomiędzy kątami 2 v 33,5 i refleks przy kącie 2 v 14,95 nie występuje i 2) związkiem trialkiloglinowym. B1

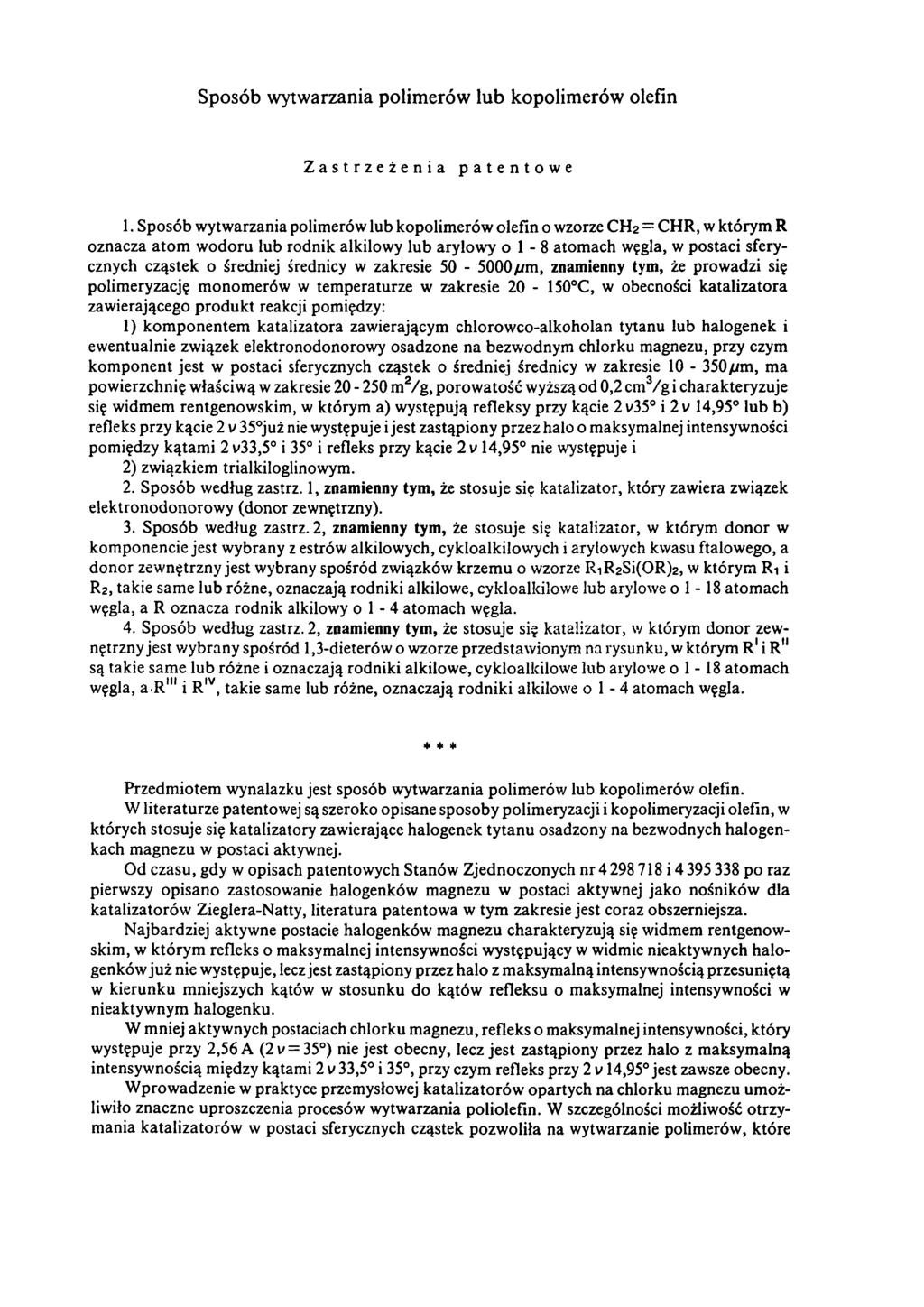

2 Sposób wytwarzania polimerów lub kopolimerów olefin Zastrzeżenia patentowe 1. Sposób wytwarzania polimerów lub kopolimerów olefin o wzorze CH2 = CHR, w którym R oznacza atom wodoru lub rodnik alkilowy lub arylowy o 1-8 atomach węgla, w postaci sferycznych cząstek o średniej średnicy w zakresie μm, znamienny tym, że prowadzi się polimeryzację monomerów w temperaturze w zakresie C, w obecności katalizatora zawierającego produkt reakcji pomiędzy: 1) komponentem katalizatora zawierającym chlorowco-alkoholan tytanu lub halogenek i ewentualnie związek elektronodonorowy osadzone na bezwodnym chlorku magnezu, przy czym komponent jest w postaci sferycznych cząstek o średniej średnicy w zakresie μm, ma powierzchnię właściwą w zakresie m2/g, porowatość wyższą od 0,2 cm3/g i charakteryzuje się widmem rentgenowskim, w którym a) występują refleksy przy kącie 2 v35 i 2 v 14,95 lub b) refleks przy kącie 2 v 35 już nie występuje i jest zastąpiony przez halo o maksymalnej intensywności pomiędzy kątami 2 v33,5 i 35 i refleks przy kącie 2 v 14,95 nie występuje i 2) związkiem trialkiloglinowym. 2. Sposób według zastrz. 1, znamienny tym, że stosuje się katalizator, który zawiera związek elektronodonorowy (donor zewnętrzny). 3. Sposób według zastrz. 2, znamienny tym, że stosuje się katalizator, w którym donor w komponencie jest wybrany z estrów alkilowych, cykloalkilowych i arylowych kwasu ftalowego, a donor zewnętrzny jest wybrany spośród związków krzemu o wzorze R1R2Si(OR)2, w którym R 1 i R2, takie same lub różne, oznaczają rodniki alkilowe, cykloalkilowe lub arylowe o 1-18 atomach węgla, a R oznacza rodnik alkilowy o 1-4 atomach węgla. 4. Sposób według zastrz. 2, znamienny tym, że stosuje się katalizator, w którym donor zewnętrzny jest wybrany spośród 1,3-dieterów o wzorze przedstawionym na rysunku, w którym R' i R'' są takie same lub różne i oznaczają rodniki alkilowe, cykloalkilowe lub arylowe o 1-18 atomach węgla, a R''' i RIV, takie same lub różne, oznaczają rodniki alkilowe o 1-4 atomach węgla. * * * Przedmiotem wynalazku jest sposób wytwarzania polimerów lub kopolimerów olefin. W literaturze patentowej są szeroko opisane sposoby polimeryzacji i kopolimeryzacji olefin, w których stosuje się katalizatory zawierające halogenek tytanu osadzony na bezwodnych halogenkach magnezu w postaci aktywnej. Od czasu, gdy w opisach patentowych Stanów Zjednoczonych n r i po raz pierwszy opisano zastosowanie halogenków magnezu w postaci aktywnej jako nośników dla katalizatorów Zieglera-Natty, literatura patentowa w tym zakresie jest coraz obszerniejsza. Najbardziej aktywne postacie halogenków magnezu charakteryzują się widmem rentgenowskim, w którym refleks o maksymalnej intensywności występujący w widmie nieaktywnych halogenków już nie występuje, lecz jest zastąpiony przez halo z maksymalną intensywnością przesuniętą w kierunku mniejszych kątów w stosunku do kątów refleksu o maksymalnej intensywności w nieaktywnym halogenku. W mniej aktywnych postaciach chlorku magnezu, refleks o maksymalnej intensywności, który występuje przy 2,56 A (2 v= 35 ) nie jest obecny, lecz jest zastąpiony przez halo z maksymalną intensywnością między kątami 2 v 33,5 i 35, przy czym refleks przy 2 v 14,95 jest zawsze obecny. W prowadzenie w praktyce przemysłowej katalizatorów opartych na chlorku magnezu umożliwiło znaczne uproszczenia procesów wytwarzania poliolefin. W szczególności możliwość otrzymania katalizatorów w postaci sferycznych cząstek pozwoliła na wytwarzanie polimerów, które

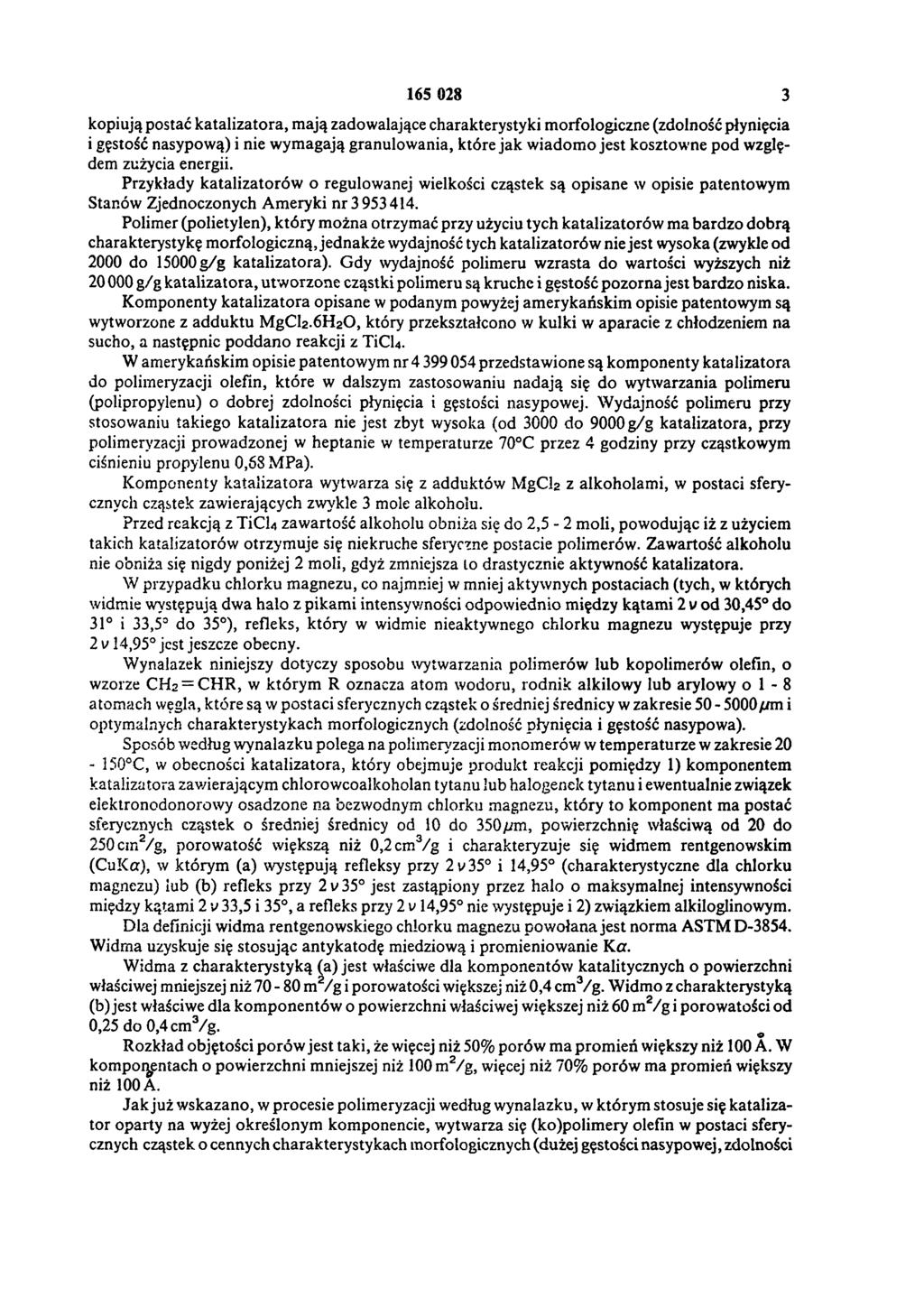

3 kopiują postać katalizatora, mają zadowalające charakterystyki morfologiczne (zdolność płynięcia 1gęstość nasypową) i nie wymagają granulowania, które jak w iadom o jest kosztowne pod względem zużycia energii. Przykłady katalizatorów o regulowanej wielkości cząstek są opisane w opisie patentowym Stanów Zjednoczonych Ameryki nr Polimer (polietylen), który można otrzymać przy użyciu tych katalizatorów ma bardzo dobrą charakterystykę morfologiczną, jednakże wydajność tych katalizatorów nie jest wysoka (zwykle od 2000 do g/g katalizatora). Gdy wydajność polimeru wzrasta do wartości wyższych niż g/g katalizatora, utw orzone cząstki polimeru są kruche i gęstość pozorna jest bardzo niska. Komponenty katalizatora opisane w podanym powyżej amerykańskim opisie patentowym są wytworzone z adduktu MgCl2 6H2O, który przekształcono w kulki w aparacie z chłodzeniem na sucho, a następnie poddano reakcji z TiCl4. W amerykańskim opisie patentowym nr przedstawione są komponenty katalizatora do polimeryzacji olefin, które w dalszym zastosowaniu nadają się do wytwarzania polimeru (polipropylenu) o dobrej zdolności płynięcia i gęstości nasypowej. Wydajność polimeru przy stosowaniu takiego katalizatora nie jest zbyt wysoka (od 3000 do 9000 g/g katalizatora, przy polimeryzacji prowadzonej w heptanie w temperaturze 70 C przez 4 godziny przy cząstkowym ciśnieniu propylenu 0,68 MPa). Komponenty katalizatora wytwarza się z adduktów MgCl2 z alkoholam i, w postaci sferycznych cząstek zawierających zwykle 3 mole alkoholu. Przed reakcją z T ic l4 zawartość alkoholu obniża się do 2,5-2 moli, powodując iż z użyciem takich katalizatorów otrzymuje się niekruche sferyczne postacie polimerów. Zawartość alkoholu nie obniża się nigdy poniżej 2 moli, gdyż zmniejsza to drastycznie aktywność katalizatora. W przypadku chlorku magnezu, co najmniej w mniej aktywnych postaciach (tych, w których widmie występują dwa halo z pikami intensywności odpowiednio między kątami 2 v od 30,45 do 31 i 33,5 do 35 ), refleks, który w widmie nieaktywnego chlorku magnezu występuje przy 2 v 14,95 jest jeszcze obecny. Wynalazek niniejszy dotyczy sposobu wytwarzania polimerów lub kopolimerów olefin, o wzorze CH 2 = CHR, w którym R oznacza atom wodoru, rodnik alkilowy lub arylowy o 1-8 atomach węgla, które są w postaci sferycznych cząstek o średniej średnicy w zakresie μm i optymalnych charakterystykach morfologicznych (zdolność płynięcia i gęstość nasypowa). Sposób według wynalazku polega na polimeryzacji monomerów w temperaturze w zakresie C, w obecności katalizatora, który obejmuje produkt reakcji pomiędzy 1) komponentem katalizatora zawierającym chlorowcoalkoholan tytanu lub halogenek tytanu i ewentualnie związek elektronodonorowy osadzone na bezwodnym chlorku magnezu, który to komponent ma postać sferycznych cząstek o średniej średnicy od 10 do 350 μm, powierzchnię właściwą od 20 do 250 cm2/g, porowatość większą niż 0,2cm3/g i charakteryzuje się widmem rentgenowskim (CuKα), w którym (a) występują refleksy przy 2 v35 i 14,95 (charakterystyczne dla chlorku magnezu) lub (b) refleks przy 2 v 35 jest zastąpiony przez halo o maksymalnej intensywności między kątami 2 v 33,5 i 35, a refleks przy 2 v 14,95 nie występuje i 2) związkiem alkiloglinowym. Dla definicji widma rentgenowskiego chlorku magnezu powołana jest norma ASTM D Widma uzyskuje się stosując antykatodę miedziową i promieniowanie Kα. Widma z charakterystyką (a) jest właściwe dla komponentów katalitycznych o powierzchni właściwej mniejszej niż m2/g i porowatości większej niż 0,4 cm3/g. Widmo z charakterystyką (b) jest właściwe dla komponentów o powierzchni właściwej większej niż 60 m2/g i porowatości od 0,25 do 0,4 cm3/g. Rozkład objętości porów jest taki, że więcej niż 50% porów ma promień większy niż 100 Å. W komponentach o powierzchni mniejszej niż 100m2/g, więcej niż 70% porów ma promień większy niż 100 Å. Jak już wskazano, w procesie polimeryzacji według wynalazku, w którym stosuje się katalizator oparty na wyżej określonym komponencie, wytwarza się (ko)polimery olefin w postaci sferycznych cząstek o cennych charakterystykach morfologicznych (dużej gęstości nasypowej, zdolności

4 płynięcia i odporności mechanicznej). Średnia średnica cząstek polimerycznych wynosi od 50 do 5000 μm. Do wytwarzania polimerów etylenu (HDPE i LLDPE) o wysokiej i niskiej gęstości szczególnie odpowiednie są katalizatory otrzymane z komponentów o powierzchni właściwej mniejszej niż 100m2/g i porowatości większej niż 0,4cm3/g. Katalizatory mają bardzo wysoką aktywność i otrzymany sferyczny polimer ma atrakcyjne charakterystyki morfologiczne (bardzo dużą gęstość nasypową, zdolność płynięcia i wytrzymałość mechaniczną). Do wytwarzania krystalicznych polimerów i kopolimerów propylenu, tak zwanych kopolimerów udarowych otrzymanych z kolejnych polimeryzacji (1) propylenu i (2) mieszanin etylenu i propylenu korzystne są katalizatory otrzymane z komponentów o powierzchni właściwej większej niż m2/g i porowatości mniejszej niż 0,4 cm3/g. Stosuje się je również do wytwarzania kauczuków etylenowo-propylenowych (kauczuki EP) lub kauczuków etylenowo-propylenowodienowych (kauczuki EPDM) i propylenowych kompozycji polimerycznych, które zawierają takie kauczuki. Sposobem według wynalazku przy użyciu katalizatorów wyżej opisanych nieoczekiwanie można otrzymać te typy kauczuków o sferycznych cząstkach, dobrej zdolności płynięcia i gęstości nasypowej, podczas gdy dotychczas nie było możliwe otrzymanie elastomerycznych polimerów wskazanych powyżej typów, o ziarnistych płynnych cząstkach ze względu na niemożliwe do pokonania problemy zanieczyszczania reaktorów i/lub aglomeracji cząstek. Szczególnie w przypadku polipropylenu, przy stosowaniu stereospecyficznych katalizatorów otrzymanych z komponentów o powierzchni właściwej około m2/g, porowatości mniejszej niż 0,4 cm3/ g i widmie rentgenowskim typu (b), możliwe jest otrzymanie krystalicznego polipropylenu i kopolimerów propylenu i etylenu, zawierających mniejszy udział etylenu, charakteryzujących się znacznie podwyższoną porowatością, co czyni je bardzo atrakcyjnymi dla wytwarzania przedmieszek z pigmentami i/lu b dodatkam i. Jest również zadziwiające, że katalizatory stosowane w sposobie według wynalazku są bardzo aktywne, chociaż chlorek magnezu w nich zawarty ma widmo rentgenowskie właściwe dla chlorku magnezu o niskiej aktywności. Na koniec, jest zadziwiające i całkowicie nieoczekiwane, że chlorek magnezu jest obecny w postaci krystalicznej, o widmie rentgenowskim wskazanym w (b). Komponent katalizatora wytwarza się w różny sposób. Korzystna metoda polega na wyjściu z adduktów chlorku magnezu/alkoholu zawierających taką ilość moli alkoholu, że addukt jest stały w temperaturze pokojowej, ale topi się w temperaturach między 100 a 130 C. Liczba moli alkoholu zmienia się w zależności od typu alkoholu. Odpowiednie są alkohole o wzorze ROH, w którym R oznacza rodnik alkilowy, cykloalkilowy lub arylowy o 1-12 atomach węgla. Możliwe jest stosowanie mieszanin tych alkoholi. Przykładami alkoholi są metanol, etanol, propanol, butanol, 2-etyloheksanol i ich mieszaniny. Dla alkoholi takich jak etanol, propanol, butanol liczba moli w addukcie wynosi około trzech na mol MgCl2. Alkohol i chlorek magnezu miesza się w obojętnym ciekłym węglowodorze nie mieszającym się z adduktem, doprowadzając do temperatury stopienia adduktu. Mieszaninę miesza się energicznie (stosując na przykład aparat Ultra Turrax T-45N obracający się z szybkością obrotów/m inutę (Jonke and Kunkel (K. G. IKG Werkel)). Otrzymaną emulsję chłodzi się w bardzo krótkim czasie. Powoduje to zestalenie się adduktu w postaci sferycznych cząstek o żądanych wymiarach. Cząstki suszy się i następnie poddaje częściowemu odalkoholowaniu przez ogrzewanie do tem peratur rosnących od 50 do 130 C. Częściowo odalkoholowany addukt jest w postaci sferycznych cząstek o średniej średnicy od 50 do 350 μm, powierzchni właściwej od 10 do 50 m2/g i porowatości od 0,6 do 2 cm2/g (mierzonej porowatościomierzem rtęciowym). Im wyższy jest stopień odalkoholowania, tym wyższa jest porowatość. Rozkład objętości porów jest taki, że więcej niż 50% porów ma promień większy niż Å. Odalkoholowanie prowadzi się aż do zawartości alkoholu nie większej niż 2 mole na mol MgCl2, korzystnie od 0,15 do 1,5 mola, szczególnie korzystnie od 0,3 do 1,5 mola. Gdy odalkoholowanie prowadzi się do wartości niższych niż 0,2 mola alkoholu na mol MgCl2, katalityczna aktywność znacznie się zmniejsza. Następnie częściowo odalkoholowany addukt zawiesza się w zimnym TiCl4 w stężeniu g/l i doprowadza do temperatury C i utrzymuje w tej temperaturze przez 0,5 do 2

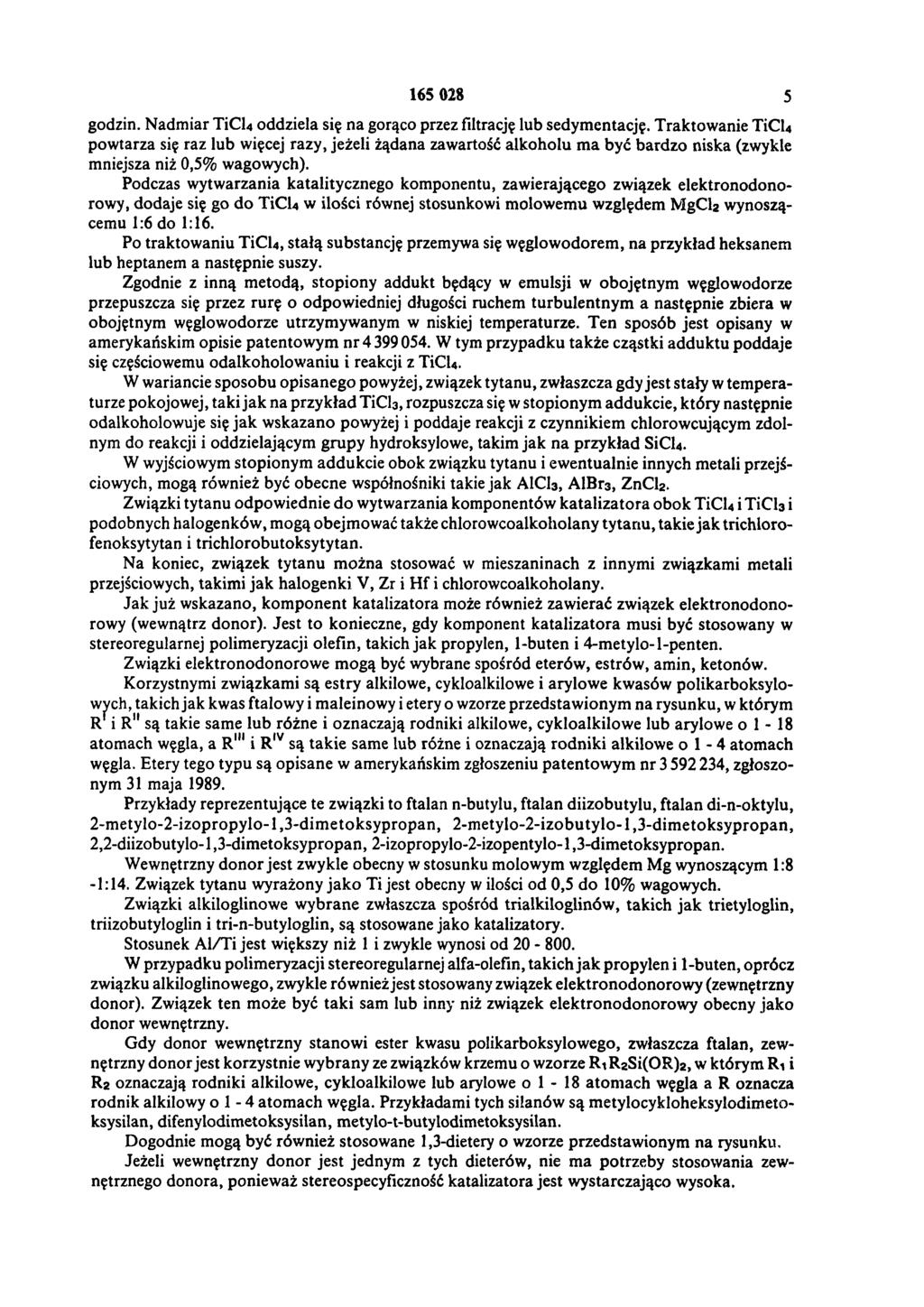

5 godzin. Nadmiar TiCl4 oddziela się na gorąco przez filtrację lub sedymentację. Traktowanie TiCl4 powtarza się raz lub więcej razy, jeżeli żądana zawartość alkoholu m a być bardzo niska (zwykle mniejsza niż 0,5% wagowych). Podczas wytwarzania katalitycznego komponentu, zawierającego związek elektronodonorowy, dodaje się go do T ic l4 w ilości równej stosunkowi molowemu względem MgCl2 wynoszącemu 1:6 do 1:16. Po traktowaniu TiCl4, stałą substancję przemywa się węglowodorem, na przykład heksanem lub heptanem a następnie suszy. Zgodnie z inną metodą, stopiony addukt będący w emulsji w obojętnym węglowodorze przepuszcza się przez rurę o odpowiedniej długości ruchem turbulentnym a następnie zbiera w obojętnym węglowodorze utrzymywanym w niskiej temperaturze. Ten sposób jest opisany w amerykańskim opisie patentowym nr W tym przypadku także cząstki adduktu poddaje się częściowemu odalkoholow aniu i reakcji z TiCl4. W wariancie sposobu opisanego powyżej, związek tytanu, zwłaszcza gdy jest stały w tem peraturze pokojowej, taki jak na przykład TiCl3, rozpuszcza się w stopionym addukcie, który następnie odalkoholowuje się jak wskazano powyżej i poddaje reakcji z czynnikiem chlorowcującym zdolnym do reakcji i oddzielającym grupy hydroksylowe, takim jak na przykład SiCl4. W wyjściowym stopionym addukcie obok związku tytanu i ewentualnie innych metali przejściowych, mogą również być obecne współnośniki takie jak AlCl3, AlBr3, ZnCl2. Związki tytanu odpowiednie do wytwarzania komponentów katalizatora obok TiCl4 i TiCl3 i podobnych halogenków, mogą obejmować także chlorowcoalkoholany tytanu, takie jak trichlorofenoksytytan i trichlorobutoksytytan. Na koniec, związek tytanu można stosować w mieszaninach z innymi związkami metali przejściowych, takimi jak halogenki V, Zr i H f i chlorowcoalkoholany. Jak już wskazano, komponent katalizatora może również zawierać związek elektronodonorowy (wewnątrz donor). Jest to konieczne, gdy komponent katalizatora musi być stosowany w stereoregularnej polimeryzacji olefin, takich jak propylen, 1-buten i 4-m etylo-1-penten. Związki elektronodonorowe mogą być wybrane spośród eterów, estrów, amin, ketonów. Korzystnymi związkami są estry alkilowe, cykloalkilowe i arylowe kwasów polikarboksylowych, takich jak kwas ftalowy i maleinowy i etery o wzorze przedstawionym na rysunku, w którym R' i R" są takie same lub różne i oznaczają rodniki alkilowe, cykloalkilowe lub arylowe o 1-18 atomach węgla, a R''' i RIVsą takie same lub różne i oznaczają rodniki alkilowe o 1-4 atomach węgla. Etery tego typu są opisane w amerykańskim zgłoszeniu patentow ym nr , zgłoszonym 31 maja Przykłady reprezentujące te związki to ftalan n-butylu, ftalan diizobutylu, ftalan di-n-oktylu, 2-m etylo-2-izopropylo-1,3-dim etoksypropan, 2-m etylo-2-izobutylo-1,3-dim etoksypropan, 2,2-diizobutylo-1,3-dim etoksypropan, 2-izopropylo-2-izopentylo-1,3-dimetoksypropan. Wewnętrzny donor jest zwykle obecny w stosunku molowym względem Mg wynoszącym 1:8-1:14. Związek tytanu wyrażony jako Ti jest obecny w ilości od 0,5 do 10% wagowych. Związki alkiloglinowe wybrane zwłaszcza spośród trialkiloglinów, takich jak trietyloglin, triizobutyloglin i tri-n-butyloglin, są stosowane jako katalizatory. Stosunek A l/ti jest większy niż 1 i zwykle wynosi od W przypadku polimeryzacji stereoregularnej alfa-olefin, takich jak propylen i 1-buten, oprócz związku alkiloglinowego, zwykle również jest stosowany związek elektronodonorowy (zewnętrzny donor). Związek ten może być taki sam lub inny niż związek elektronodonorowy obecny jako donor wewnętrzny. Gdy donor wewnętrzny stanow i ester kwasu polikarboksylowego, zwłaszcza ftalan, zewnętrzny donor jest korzystnie wybrany ze związków krzemu o wzorze R 1R2Si(OR)2, w którym R 1 i R 2 oznaczają rodniki alkilowe, cykloalkilowe lub arylowe o 1-18 atomach węgla a R oznacza rodnik alkilowy o 1-4 atomach węgla. Przykładami tych silanów są metylocykloheksylodimetoksysilan, difenylodimetoksysilan, metylo-t-butylodimetoksysilan. Dogodnie mogą być również stosowane 1,3-dietery o wzorze przedstawionym na rysunku. Jeżeli wewnętrzny donor jest jednym z tych dieterów, nie ma potrzeby stosowania zewnętrznego donora, ponieważ stereospecyficzność katalizatora jest wystarczająco wysoka.

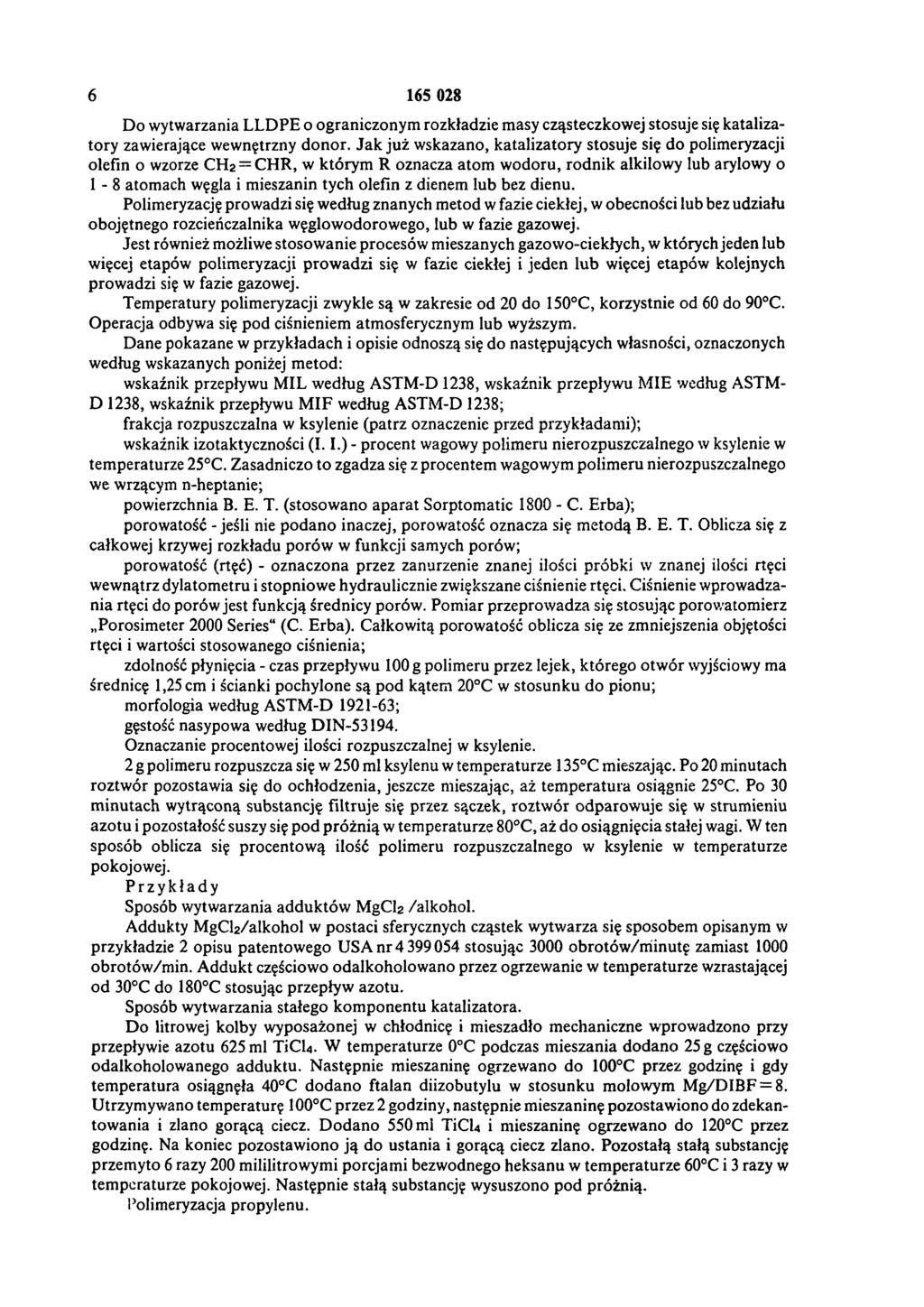

6 Do wytwarzania LLDPE o ograniczonym rozkładzie masy cząsteczkowej stosuje się katalizatory zawierające wewnętrzny donor. Jak już wskazano, katalizatory stosuje się do polimeryzacji olefin o wzorze CH 2 = CHR, w którym R oznacza atom wodoru, rodnik alkilowy lub arylowy o 1-8 atomach węgla i mieszanin tych olefin z dienem lub bez dienu. Polimeryzację prowadzi się według znanych metod w fazie ciekłej, w obecności lub bez udziału obojętnego rozcieńczalnika węglowodorowego, lub w fazie gazowej. Jest również możliwe stosowanie procesów mieszanych gazowo-ciekłych, w których jeden lub więcej etapów polimeryzacji prowadzi się w fazie ciekłej i jeden lub więcej etapów kolejnych prowadzi się w fazie gazowej. Temperatury polimeryzacji zwykle są w zakresie od 20 do 150 C, korzystnie od 60 do 90 C. Operacja odbywa się pod ciśnieniem atmosferycznym lub wyższym. Dane pokazane w przykładach i opisie odnoszą się do następujących własności, oznaczonych według wskazanych poniżej metod: wskaźnik przepływu MIL według ASTM-D 1238, wskaźnik przepływu MIE według ASTM- D 1238, wskaźnik przepływu M IF według ASTM-D 1238; frakcja rozpuszczalna w ksylenie (patrz oznaczenie przed przykładami); wskaźnik izotaktyczności (I. I.) - procent wagowy polimeru nierozpuszczalnego w ksylenie w temperaturze 25 C. Zasadniczo to zgadza się z procentem wagowym polimeru nierozpuszczalnego we wrzącym n-heptanie; powierzchnia B. E. T. (stosowano aparat Sorptomatic C. Erba); porowatość - jeśli nie podano inaczej, porowatość oznacza się metodą B. E. T. Oblicza się z całkowej krzywej rozkładu porów w funkcji samych porów; porowatość (rtęć) - oznaczona przez zanurzenie znanej ilości próbki w znanej ilości rtęci wewnątrz dylatometru i stopniowe hydraulicznie zwiększane ciśnienie rtęci. Ciśnienie wprowadzania rtęci do porów jest funkcją średnicy porów. Pomiar przeprowadza się stosując porowatomierz Porosimeter 2000 Series (C. Erba). Całkowitą porowatość oblicza się ze zmniejszenia objętości rtęci i wartości stosowanego ciśnienia; zdolność płynięcia - czas przepływu 100 g polimeru przez lejek, którego otwór wyjściowy ma średnicę 1,25 cm i ścianki pochylone są pod kątem 20 C w stosunku do pionu; morfologia według ASTM-D ; gęstość nasypowa według DIN Oznaczanie procentowej ilości rozpuszczalnej w ksylenie. 2g polimeru rozpuszcza się w 250 ml ksylenu w temperaturze 135 C mieszając. Po 20 minutach roztwór pozostawia się do ochłodzenia, jeszcze mieszając, aż temperatura osiągnie 25 C. Po 30 minutach wytrąconą substancję filtruje się przez sączek, roztwór odparowuje się w strumieniu azotu i pozostałość suszy się pod próżnią w temperaturze 80 C, aż do osiągnięcia stałej wagi. W ten sposób oblicza się procentową ilość polimeru rozpuszczalnego w ksylenie w temperaturze pokojowej. Przykłady Sposób wytwarzania adduktów MgCl2 /alkohol. Addukty MgCl2 /alkohol w postaci sferycznych cząstek wytwarza się sposobem opisanym w przykładzie 2 opisu patentowego USA nr stosując 3000 obrotów/m inutę zamiast 1000 obrotów/min. Addukt częściowo odalkoholowano przez ogrzewanie w temperaturze wzrastającej od 30 C do 180 C stosując przepływ azotu. Sposób wytwarzania stałego kom ponentu katalizatora. Do litrowej kolby wyposażonej w chłodnicę i mieszadło mechaniczne wprowadzono przy przepływie azotu 625 ml TiCl4. W temperaturze 0 C podczas mieszania dodano 25 g częściowo odalkoholowanego adduktu. Następnie mieszaninę ogrzewano do 100 C przez godzinę i gdy temperatura osiągnęła 40 C dodano ftalan diizobutylu w stosunku molowym Mg/DIBF = 8. Utrzymywano temperaturę 100 C przez 2 godziny, następnie mieszaninę pozostawiono do zdekantowania i zlano gorącą ciecz. Dodano 550 mi TiCl4 i mieszaninę ogrzewano do 120 C przez godzinę. Na koniec pozostawiono ją do ustania i gorącą ciecz zlano. Pozostałą stałą substancję przemyto 6 razy 200 mililitrowymi porcjami bezwodnego heksanu w temperaturze 60 C i 3 razy w temperaturze pokojowej. Następnie stałą substancję wysuszono pod próżnią. Polimeryzacja propylenu.

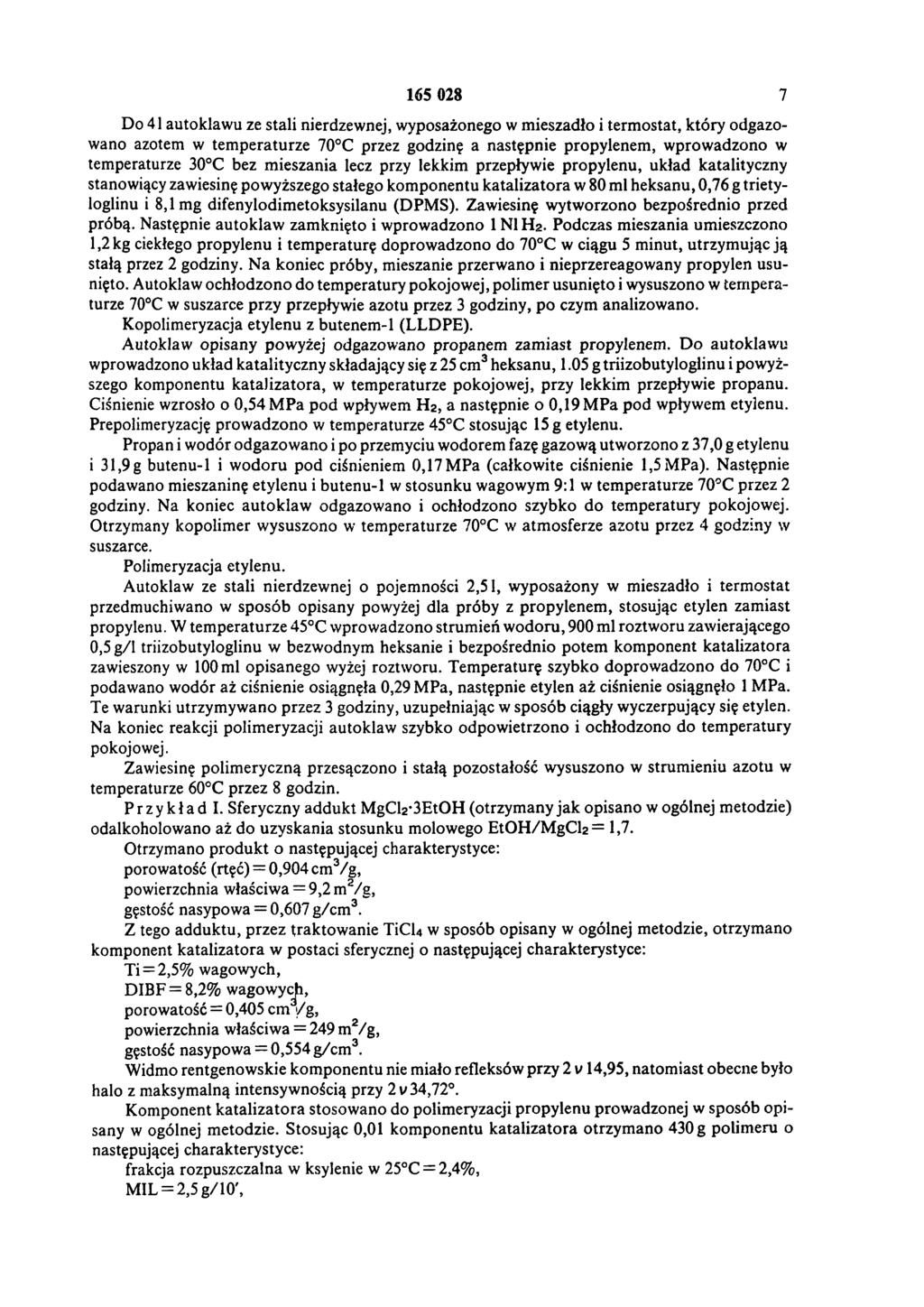

7 Do 41 autoklawu ze stali nierdzewnej, wyposażonego w mieszadło i termostat, który odgazowano azotem w temperaturze 70 C przez godzinę a następnie propylenem, wprowadzono w temperaturze 30 C bez mieszania lecz przy lekkim przepływie propylenu, układ katalityczny stanowiący zawiesinę powyższego stałego komponentu katalizatora w 80 ml heksanu, 0,76 g trietyloglinu i 8,1 mg difenylodimetoksysilanu (DPMS). Zawiesinę wytworzono bezpośrednio przed próbą. Następnie autoklaw zamknięto i wprowadzono 1 NI H2. Podczas mieszania umieszczono 1,2 kg ciekłego propylenu i temperaturę doprowadzono do 70 C w ciągu 5 minut, utrzymując ją stałą przez 2 godziny. N a koniec próby, mieszanie przerwano i nieprzereagowany propylen usunięto. Autoklaw ochłodzono do temperatury pokojowej, polimer usunięto i wysuszono w temperaturze 70 C w suszarce przy przepływie azotu przez 3 godziny, po czym analizowano. Kopolimeryzacja etylenu z butenem-1 (LLDPE). Autoklaw opisany powyżej odgazowano propanem zamiast propylenem. Do autoklawu wprowadzono układ katalityczny składający się z 25 cm3 heksanu, 1,05 g triizobutylogiinu i powyższego komponentu katalizatora, w temperaturze pokojowej, przy lekkim przepływie propanu. Ciśnienie wzrosło o 0,54 MPa pod wpływem H 2, a następnie o 0,19 MPa pod wpływem etylenu. Prepolimeryzację prow adzono w temperaturze 45 C stosując 15 g etylenu. Propan i wodór odgazowano i po przemyciu wodorem fazę gazową utworzono z 37,0 g etylenu i 31,9 g butenu-1 i wodoru pod ciśnieniem 0,17 MPa (całkowite ciśnienie 1,5 MPa). Następnie podawano mieszaninę etylenu i butenu-1 w stosunku wagowym 9:1 w temperaturze 70 C przez 2 godziny. Na koniec autoklaw odgazowano i ochłodzono szybko do temperatury pokojowej. Otrzymany kopolimer wysuszono w temperaturze 70 C w atmosferze azotu przez 4 godziny w suszarce. Polimeryzacja etylenu. Autoklaw ze stali nierdzewnej o pojemności 2,51, wyposażony w mieszadło i termostat przedmuchiwano w sposób opisany powyżej dla próby z propylenem, stosując etylen zamiast propylenu. W temperaturze 45 C wprowadzono strumień wodoru, 900 ml roztworu zawierającego 0,5 g/l triizobutyloglinu w bezwodnym heksanie i bezpośrednio potem komponent katalizatora zawieszony w 100 ml opisanego wyżej roztworu. Temperaturę szybko doprowadzono do 70 C i podawano wodór aż ciśnienie osiągnęła 0,29 MPa, następnie etylen aż ciśnienie osiągnęło 1 MPa. Te warunki utrzymywano przez 3 godziny, uzupełniając w sposób ciągły wyczerpujący się etylen. Na koniec reakcji polimeryzacji autoklaw szybko odpowietrzono i ochłodzono do temperatury pokojowej. Zawiesinę polimeryczną przesączono i stałą pozostałość wysuszono w strumieniu azotu w temperaturze 60 C przez 8 godzin. Przykład I. Sferyczny addukt MgCl2 3EtOH (otrzymany jak opisano w ogólnej metodzie) odalkoholowano aż do uzyskania stosunku molowego EtO H/M gc l2 = 1,7. Otrzymano produkt o następującej charakterystyce: porowatość (rtęć) = 0,904 cm3/g, powierzchnia właściwa = 9,2 m2/g, gęstość nasypowa = 0,607 g/cm 3. Z tego adduktu, przez traktowanie TiCl4 w sposób opisany w ogólnej metodzie, otrzymano komponent katalizatora w postaci sferycznej o następującej charakterystyce: Ti = 2,5% wagowych, DIBF = 8,2% wagowych, porowatość = 0,405 cm3/g, powierzchnia właściwa = 249 m2/g, gęstość nasypowa = 0,554 g/cm 3. Widmo rentgenowskie komponentu nie miało refleksów przy 2 v 14,95, natomiast obecne było halo z maksymalną intensywnością przy 2 v 34,72. Komponent katalizatora stosowano do polimeryzacji propylenu prowadzonej w sposób opisany w ogólnej metodzie. Stosując 0,01 komponentu katalizatora otrzymano 430 g polimeru o następującej charakterystyce: frakcja rozpuszczalna w ksylenie w 25 C = 2,4%, MIL = 2,5g/10'

8 gęstość nasypowa = 0,48 g/cm 3, morfologia: 100% sferycznych cząstek o średnicy μm, zdolność płynięcia: 10 sekund. Przykład II. Przez częściowe odalkoholowanie (według przykładu I) adduktu sferycznego MgCl2EtOH otrzymanego również według metody wskazanej w przykładzie I, otrzymano addukt o stosunku molowym EtOH/M gcl2 1,5 i następującej charakterystyce: porowatość (rtęć) = 0,946 cm3/g, powierzchnia właściwa = 9,1 m2/g, gęstość nasypowa = 0,654 g/cm 3. Z adduktu przez traktowanie TiCl4, jak podano powyżej, wytworzono sferyczny komponent katalizatora o następującej charakterystyce: Ti = 2,5% wagowych, DIBF = 8,0% wagowych, porowatość = 0,389 cm3/g, powierzchnia właściwa = 221 m2/g, gęstość nasypowa = 0,555 g/cm 3. Widmo rentgenowskie komponentu nie wykazuje refleksu przy 2 v 14,95, jedynie obecne jest halo o maksymalnej intensywności przy 2 v 2,5780. K om ponent katalizatora stosowano do polimeryzacji propylenu prowadzonej w sposób opisany w przykładzie I. Stosując 0,015 g komponentu katalizatora otrzymano 378 g polipropylenu o następującej charakterystyce: frakcja rozpuszczalna w ksylenie w 25 C = 2,6%, MIL = 2,8g /10' gęstość nasypowa = 0,395 g/cm 3, morfologia = 100% sferycznych cząstek o średnicy μm, zdolność płynięcia - 12 sek. Przykład III. Przez częściowe odalkoholowanie (zgodnie z przykładem I) sferycznego adduktu MgCl2 3EtOH otrzymanego według metody opisanej w poprzednich przykładach, otrzymano addukt o stosunku molowym EtO H /M gcl2 = 1 i następującej charakterystyce: porowatość (rtęć) = 1,208 cm3/g, powierzchnia właściwa = 11,5 m2/g, gęstość nasypowa = 0,535 g/cm 3. Z tego adduktu przez reakcję z TiC l4 opisaną w poprzednich przykładach, otrzym ano sferyczny katalityczny komponent o następującej charakterystyce: Ti = 2,2% wagowych, D IBF = 6,8% wagowych, porowatość = 0,261 cm3/g, powierzchnia właściwa = 66,5 m2/g, gęstość nasypowa = 0,440 g/cm 3. Widmo rentgenowskie katalitycznego komponentu wykazywało refleks przy 2 v 14,95, jak również przy 2 v 35. Stosując 0,023 g komponentu katalizatora do polimeryzacji propylenu w warunkach podanych w przykładzie I, otrzymano 1,412 g polipropylenu o następującej charakterystyce: frakcja rozpuszczalna w ksylenie w temperaturze pokojowej 3,0%, MIL = 3,2g/10', gęstość nasypowa = 0,35 g/cm 3, morfologia - 100% cząstek sferycznych o średnicy μm, zdolność płynięcia - 12sek. Postępując w sposób podany w ogólnym sposobie postępowania przeprowadzono kopolimeryzację etylenu z butenem z zastosowaniem 0,0238 g komponentu katalizatora. Otrzymano 240 g kopolimeru o następującej charakterystyce: związany buten = 8,3% wagowych, frakcja rozpuszczalna w ksylenie w temperaturze pokojowej = 12,2%,

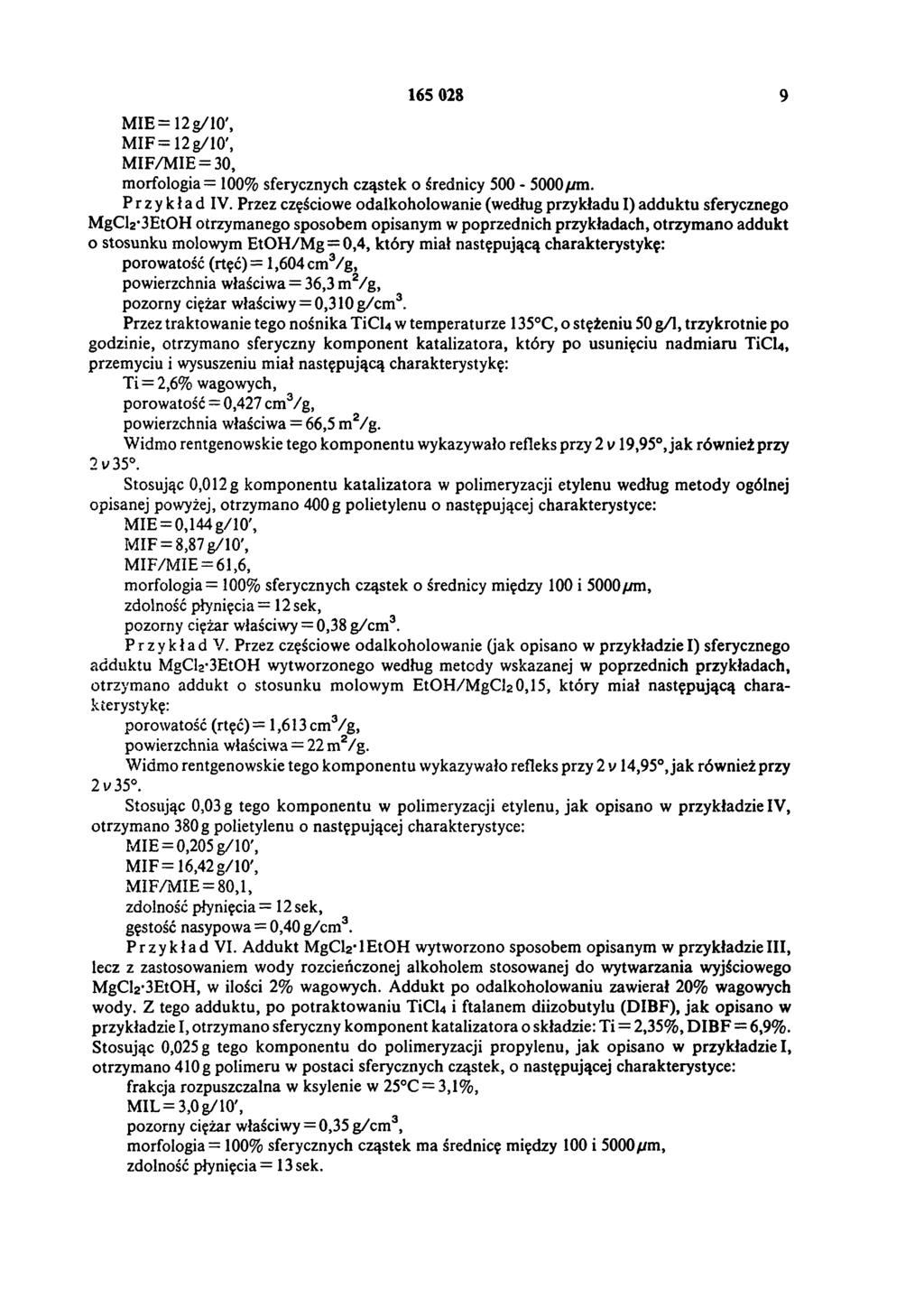

9 M IE =12g/10', M IF = 12g/10', M IF/M IE = 30, morfologia = 100% sferycznych cząstek o średnicy μm. Przykład IV. Przez częściowe odalkoholowanie (według przykładu I) adduktu sferycznego MgCl2 3EtOH otrzymanego sposobem opisanym w poprzednich przykładach, otrzymano addukt o stosunku molowym EtO H /M g = 0,4, który miał następującą charakterystykę: porowatość (rtęć) = 1,604 cm3/g, powierzchnia właściwa = 36,3 m2/g, pozorny ciężar właściwy = 0,310 g/cm 3. Przez traktowanie tego nośnika TiCl4 w temperaturze 135 C, o stężeniu 50 g/l, trzykrotnie po godzinie, otrzymano sferyczny komponent katalizatora, który po usunięciu nadm iaru TiCl4, przemyciu i wysuszeniu miał następującą charakterystykę: Ti = 2,6% wagowych, porowatość = 0,427 cm3/g, powierzchnia właściwa = 66,5 m2/g. Widmo rentgenowskie tego komponentu wykazywało refleks przy 2 v 19,95, jak również przy 2 v35. Stosując 0,012 g komponentu katalizatora w polimeryzacji etylenu według metody ogólnej opisanej powyżej, otrzymano 400 g polietylenu o następującej charakterystyce: MIE = 0,144 g/10', MIF = 8,87g/10', M IF/M IE = 61,6, morfologia = 100% sferycznych cząstek o średnicy między 100 i 5000 μm, zdolność płynięcia = 12 sek, pozorny ciężar właściwy = 0,38 g/cm 3. Przykład V. Przez częściowe odalkoholowanie (jak opisano w przykładzie I) sferycznego adduktu MgCl2 3EtOH wytworzonego według metody wskazanej w poprzednich przykładach, otrzym ano addukt o stosunku molowym EtO H/M gc l2 0,15, który miał następującą charakterystykę: porowatość (rtęć)= 1,613 cm3/g, powierzchnia właściwa = 22 m2/g. Widmo rentgenowskie tego kom ponentu wykazywało refleks przy 2 v 14,95, jak również przy 2 v 35. Stosując 0,03 g tego komponentu w polimeryzacji etylenu, jak opisano w przykładzie IV, otrzymano 380 g polietylenu o następującej charakterystyce: MIE = 0,205 g/10', M IF = 16,42 g/10', M IF/M IE = 80,1, zdolność płynięcia = 12 sek, gęstość nasypowa = 0,40 g/cm 3. Przykład VI. Addukt MgCl2 1EtOH wytworzono sposobem opisanym w przykładzie III, lecz z zastosowaniem wody rozcieńczonej alkoholem stosowanej do wytwarzania wyjściowego MgCl2 3EtOH, w ilości 2% wagowych. Addukt po odalkoholowaniu zawierał 20% wagowych wody. Z tego adduktu, po potraktowaniu TiCl4 i ftalanem diizobutylu (DIBF), jak opisano w przykładzie I, otrzymano sferyczny komponent katalizatora o składzie: Ti = 2,35%, D IB F = 6,9%. Stosując 0,025 g tego komponentu do polimeryzacji propylenu, jak opisano w przykładzie I, otrzymano 410 g polimeru w postaci sferycznych cząstek, o następującej charakterystyce: frakcja rozpuszczalna w ksylenie w 25 C = 3,1%, M IL = 3,0g/10', pozorny ciężar właściwy = 0,35 g/cm 3, morfologia = 100% sferycznych cząstek ma średnicę między 100 i 5000 μm, zdolność płynięcia = 13sek.

10 Departament Wydawnictw UP RP. Nakład 90 egz. Cena zł
