1 Spis treści. DOKUMENTY FORMALNO PRAWNE DANE OGÓLNE ZLECENIODAWCA PODSTAWA OPRACOWANIA PRZEDMIOT, CEL I ZAKRES DOKUMENTACJI PROJEKTOWEJ EKSPERTYZA TECHNICZNA DOKUMENTACJA ZDJĘCIOWA OCENA STANU TECHNICZNEGO DECYZJA PINB NR 66/ ANALIZA KONSTRUKCJI DACHU ANALIZA KONSTRUKCJI STROPU ANALIZA STROPU PIWNIC ANALIZA KONSTRUKCJI MUROWYCH ANALIZA SPOCZNIKA WNIOSKI ZALECENIA

2 . DOKUMENTY FORMALNO PRAWNE... Kserokopia zaświadczenia o członkostwie w Małopolskiej Okręgowej Izbie Inżynierów Budownictwa. 2

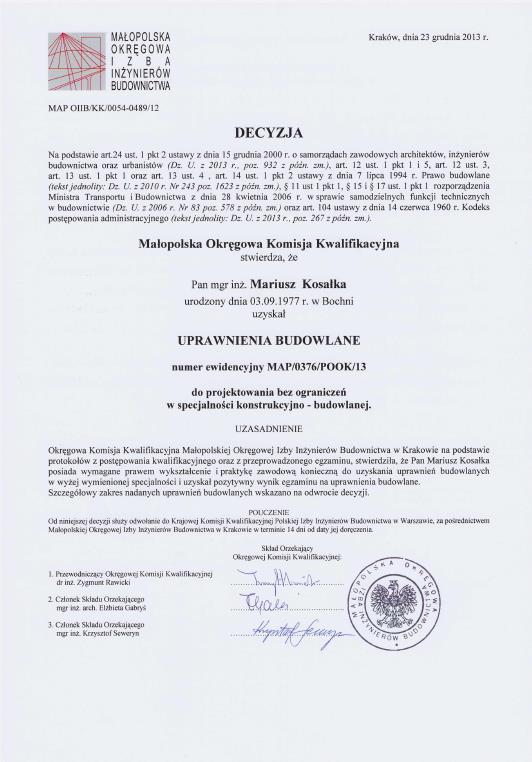

3 .2. Kserokopia uprawnień budowlanych. 3

4 4

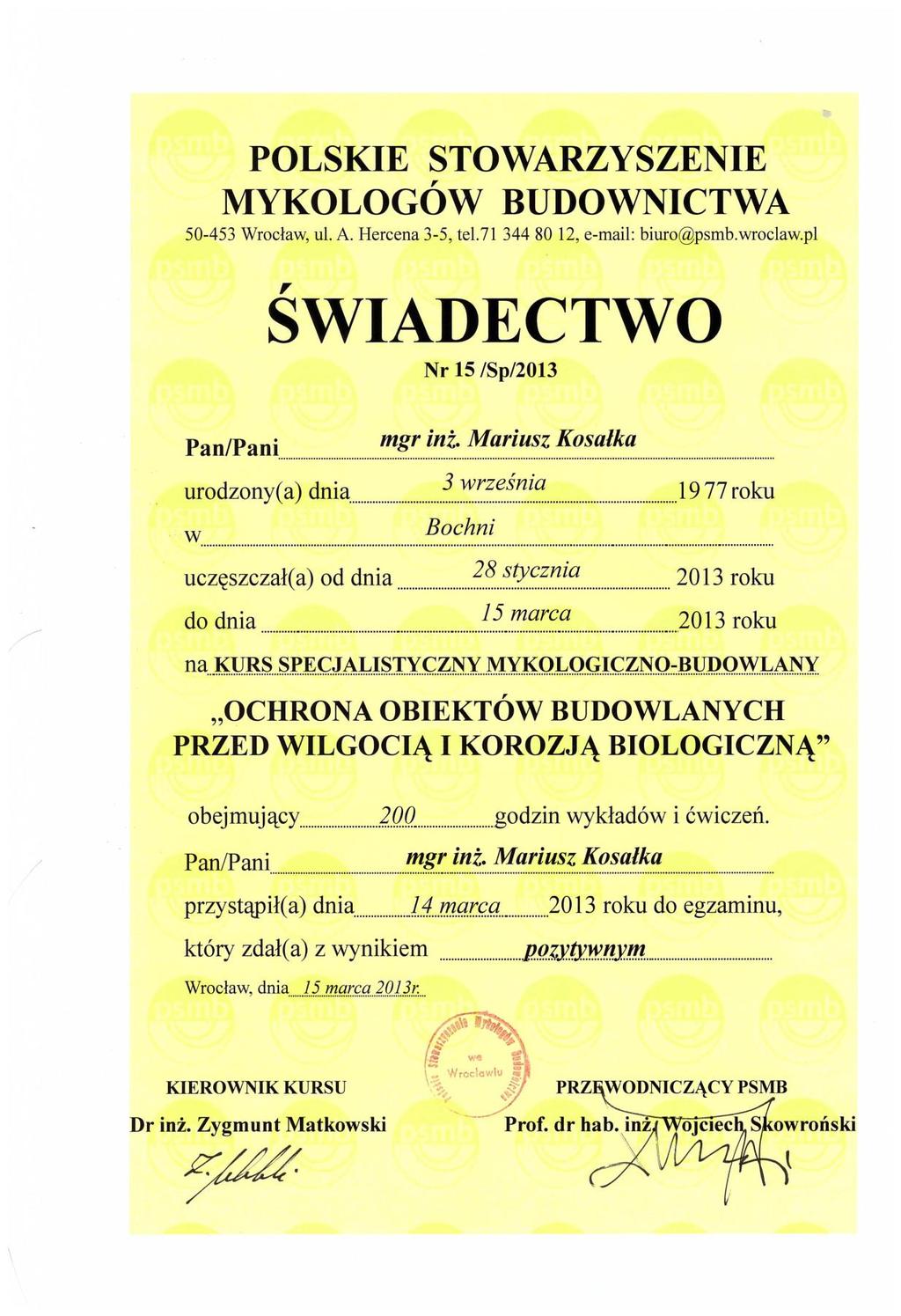

5 .3. Kserokopia kursu mykologicznego. 5

6 2. DANE OGÓLNE. 2.. ZLECENIODAWCA. Zarząd Lokali Miejskich, Al. Tadeusza Kościuszki Łódź 2.2. PODSTAWA OPRACOWANIA. Podstawa opracowania obejmuje: Umowa nr AZK /35/U/206. Dokumentację fotograficzną sporządzoną przez autorów niniejszej dokumentacji podczas wizji lokalnych Wizje lokalne, które miały miejsce w dniach r., r. Normy budowlane, instrukcje i aprobaty ITB, w tym m.in.: PN-82/B Obciążenia budowli. Obciążenia stałe. PN-82/B Obciążenia budowli. Obciążenia zmienne technologiczne. Podstawowe obciążenia technologiczne i montażowe. PN-EN 990:2004. Eurokod. Podstawy projektowania konstrukcji. PN-EN 990:2004/AC 200. Eurokod. Podstawy projektowania konstrukcji. PN-EN 990:2004/NA 200. Eurokod. Podstawy projektowania konstrukcji. PN-EN 99--: Eurokod : Oddziaływania na konstrukcje. Część -: Oddziaływania ogólne. Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach. PN-EN 993--: Eurokod 3: Projektowanie konstrukcji stalowych. Część -: Reguły ogólne i reguły dla budynków. PN-EN 995--: Eurokod 5: Projektowanie konstrukcji drewnianych. Część -: Postanowienia ogólne. Reguły ogólne i reguły dotyczące budynków. PN-EN 996--: Eurokod 6: Projektowanie konstrukcji murowych. Część -: Postanowienia ogólne. Reguły ogólne dla zbrojonych i niezbrojonych konstrukcji murowych. Instrukcja ITB 403/2004. Warunki techniczne wykonania i odbioru robót budowlanych. Część A. Roboty ziemne i konstrukcyjne. Zeszyt 4. Konstrukcje drewniane. Programy użyte do wykonania niniejszego opracowania: Obliczenia za pomocą - AxisVM 3 R2 (nr licencji: 5042) Literatura techniczna związana z tematem ekspertyzy: S.Pyrak,W.Włodarczyk Posadowienie budowli, konstrukcje murowe i drewniane J.Kotwica Konstrukcje drewniane w budownictwie tradycyjnym J.Hoła,P.Pietraszek,K.Schabowicz Obliczanie konstrukcji budynków wznoszonych tradycyjnie L.Rudziński Konstrukcje drewniane naprawy, wzmocnienia L.Rudziński konstrukcje murowe remonty i wzmocnienia E.Masłowski, D.Spiżewska- Wzmocnienie konstrukcji budowlanych 6

7 M.Rajczyk Zagrożenia mikologiczne w budownictwie J.Ważny, J.Karyś Ochrona budynków przed korozją biologiczną Obowiązujące przepisy budowlane w tym m.in. Prawo budowlane ustawa z dnia 7 lipca 994r. (Dz. U. Nr 89, poz. 44), tekst jednolity Dz.U. 203r. Nr 256 poz Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie z dnia 2 kwietnia 2002r. ( Dz.U.Nr 75,poz 690), tekst jednolity Dz.U.203r poz PRZEDMIOT, CEL I ZAKRES DOKUMENTACJI PROJEKTOWEJ. Przedmiotem niniejszego opracowania jest: Wykonanie ekspertyzy o stanie technicznym budynku mieszkalnego zlokalizowanego w Łodzi przy ul. Wojska Polskiego 20. 7

8 3. EKSPERTYZA TECHNICZNA. 3.. DOKUMENTACJA ZDJĘCIOWA Fot. 0. Widok ogólny budynku. Fot. 02. Widok ogólny budynku Fot. 03. Widok ogólny budynku. Fot. 04. Widok ogólny budynku. 8

9 Fot. 05. Widok pokrycia dachowego. Fot. 06. Widok pokrycia dachowego. Fot. 07. Widok więźby dachowej. Fot. 08. Lokalne ślady korozji biologicznej na elementach więźby dachowej. Fot.09. Odkrywka stropu nad ostatnia kondygnacją. Fot.0. Wnętrze stropu nad ostatnia kondygnacją. 9

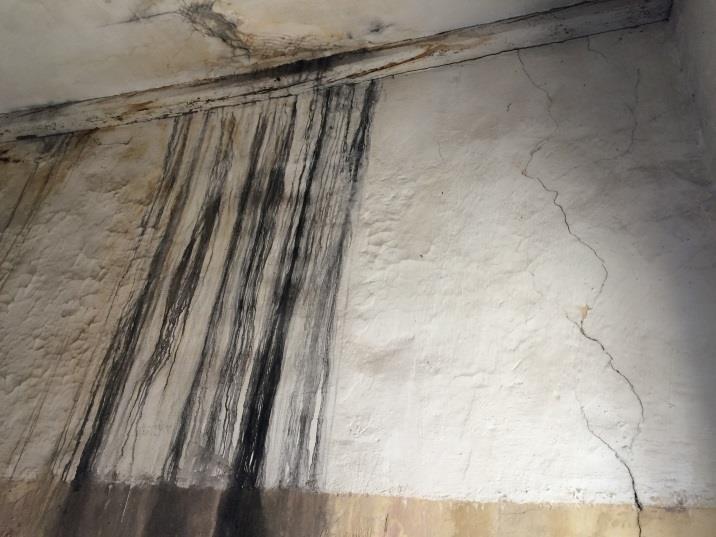

10 Fot.. Zacieki na klatce schodowej jak również widoczne zrysowanie w rejonie komina. Fot. 2. Widok klatki schodowej brak tralek w balustradzie. Fot. 3.Zarysowania biegów schodowych na połączeniu stopni. Fot. 4. Widoczne wyboczenie belki sklepienia odcinkowego. Korozja elementów stalowych. Fot. 5. Zarysowanie ściany w rejonie przebiegu komina w ścianie. Fot. 6. Pomieszczenie mieszkalne na poddaszu. 0

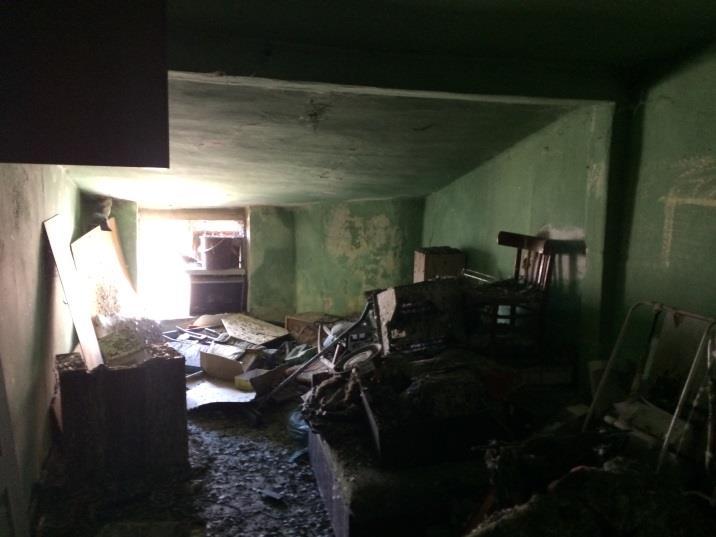

11 Fot. 7. Kolejne pomieszczenie mieszkalne poddasza. Fot. 8. Widoczne uszkodzenie fragmentu stropu w wyniku korozji belek nośnych. Fot. 9. Widok stropu w piwnicy. Na pierwszym planie widoczna korozja belek stropowych. Fot. 20. Korozja biologiczna na suficie piwnicy grzyb piwniczny (Coniophora puteana). Fot. 2. Teren z widocznymi zapadnięciami w pobliżu kratek ściekowych. Fot. 22. Uszkodzenia ściany w bramie przejściowej.

12 3.2. OCENA STANU TECHNICZNEGO. Przedmiotowy budynek mieszkalny jest zlokalizowany przy ul. Wojska Polskiego 20 w Łodzi. Jest to budynek posiadający cztery kondygnacje mieszkalne oraz strych z dostępem z klatki schodowej częściowo adoptowany na lokale mieszkalne, aktualnie lokale nie są użytkowane. Budynek jest częściowo podpiwniczony. Podpiwniczenie występuje po całej szerokości budynku od strony podwórka. Dach wykonany jako dwuspadowy. Podparcie więźby dachowej za pomocą ram stolcowych ustawionych przy ściankach kolankowych w około połowie rozpiętości więźby dachowej oraz w kalenicy. Więźba dachowa została oparta za pośrednictwem podwaliny na belkach stropowych. Pochylenie konstrukcji dachowej wynosi około 0. Krokwie mają wymiary bxh80x60mm w rozstawie od 0,9-,05m. Krokwie przedmiotowego dachu wykonane jako elementy dwuprzęsłowe. Kominy ponad dachem wyprawione wyprawą tynkarską cementowo-wapienną. Wykonana wyprawa tynkarska lokalnie uszkodzona. Obróbki kominów wykonane z papy. Obróbki papowe zakończone listwa dociskową. Kominy nie posiadają czapek betonowych. Pokrycie dachowe wykonane z papy na pełnym deskowaniu. Pokrycie dachowe tylko nie zostało poddane remontowi. Jego stan techniczny można określić jako słaby. Na powierzchni pokrycia widoczne miejsca lokalnych doszczelnień pokrycia dachowego. Największe przecieki widoczne głównie przy kominach. Budynek nie posiada tradycyjnego orynnowania lecz wody odprowadzane są z pokrycia dachowego do rur spustowych przez odpowiednie wyprofilowanie kalenicy dachu. Strych w budynku (byłe lokale mieszkalne) zanieczyszczony ptasimi odchodami. Ściany budynku wykonane z elementów murowych. Grubość ściany zmienia się po wysokości i kształtuje się od 75cm w piwnicy do 25 w ściance kolankowej. Konstrukcję wykonano z cegły pełnej klasy 0MPa natomiast zaprawa murarska średnio oraz słabo skrystalizowana. Wytrzymałość zaprawy na poziomie max 0,5 MPa. Nadproża w przedmiotowym budynku wykonane jako ceglane. Ściany zewnętrzne budynku lokalnie posiadają ubytki cegieł szczególnie w rejonie bramy przejazdowej. Ze względu na to, że budynek znajduje się w niewielkiej odległości od ulicy charakteryzującej się znacznym natężeniem ruchu nie należy pomijać wpływów dynamicznych. Przedmiotowy budynek wykonano z cegły pełnej na zaprawie wapiennej ze stropami drewnianymi. Tego typu konstrukcja przy dłuższym działaniu wstrząsów może spowodować spękanie ścian np. w okolicach nadproży. Naprężenia w budynku spowodowane drganiami drogowymi są bardzo małe, jednak biorąc pod uwagę częstotliwość tych drgań i natężenie ruchu na drogach - wpłynie na wystąpienie zjawiska zmęczeniowego materiałów konstrukcyjnych. Wpływ ten można w sposób pośredni uwzględnić przez redukcję trwałości użytkowej budynku. Podstawowymi warunkami w wykonaniu konstrukcji murowych jest zachowanie prostoliniowości spoin wsporczych, grubość spoiny a także zachodzenie na siebie elementów murowych. Grubość spoiny wpływa na wytrzymałość konstrukcji murowych, im większa grubość tym mur ma mniejszą wytrzymałość. Zachodzenie na siebie elementów murowych min[0,4h; 40mm], w wielu miejscach ten warunek nie 2

13 jest spełniony - szczególnie w warstwach układanych główkowo. W okresie przed remontem torowisk drgania odczuwalne w budynku były znaczne jednakże od czasu, kiedy torowiska zostały poddane remontowi drgania odczuwalne w budynku znacznie osłabły. Dodatkowo można za korzystne przyjąć prędkość poruszania się pojazdów, która nie jest wielka. Na elewacji budynku widoczne wskrośne zarysowania w strefach przyokiennych. Dodatkowo lokalnie można stwierdzić występowanie zarysowań na gzymsie, które są związane z termiką oraz siłami docisku powstałymi z oparcia się krokwi na ścianie kolankowej. Dodatkowo można stwierdzić występowanie zarysowań w pobliżu przewodów kominowych a spowodowane to jest wystąpieniem perforacji w postaci przewodów kominowych w przekroju poprzecznym ściany. Zjawisko to powoduje zmniejszenie jej sztywności (aktualnie kominy budowane są niezależnie a nie są fragmentem ściany jak to w przeszłości bywało). Poniżej tabelka ukazująca zmniejszenie wpływu trwałości budynku ze względu na ilość przejeżdżających samochodów. Redukcja trwałości użytkowej budynku Liczba pojazdów wzbudzających drgania w % ciągu doby 0 Poniżej , Powyżej 7440 Stropy w budynku wykonane jako drewniane ze ślepym pułapem. Wymiary belek stropowych wynoszą bxh40x280mm w rozstawie co ok cm. Ocieplenie stropu stanowi polepa grubości ok 5cm. Strop ostatniej kondygnacji dodatkowo obciążony konstrukcją dachu, co powoduje z okresie zimowym możliwość zwiększenia ugięcia stropu ostatniej kondygnacji. Dodatkowo aktualna warstwa polepy wpływa na zwiększenie ciężaru stropu jednakże nie wpływa w istotny sposób na zwiększenie izolacyjności stropu. Strop nad bramą przejazdową wykonany jako Klaina. Przedmiotowy strop jest zarysowany przy bramie usytuowanej w pobliżu elewacji frontowej budynku. Strop w piwnicy wykonany jako odcinkowy na belkach stalowych. Belki stalowe skorodowane lokalnie w znacznym stopniu. Aktualnie fragment stropu został podparty na całej długości belki za pomocą drewnianej konstrukcji wsporczej. W przypadku pozostałej części stropu jedna belka stropowa uległa awarii. Decydującym czynnikiem wystąpienia awarii jest uszkodzenie belki nadproża okiennego. Awaria ta powstała w wyniku wystąpienia całkowitej korozji belki. Aktualny stan pozostawiony bez reakcji może doprowadzić do wystąpienia całkowitej awarii stropu. Należy zwrócić uwagę na to,że aktualnie dostęp do stropu w piwnicy jest utrudniony ze względu na nieporządek tam panujący (m in. zniszczone ścianki działowe drewniane komórek, śmieci itd). Schody w budynku wykonane jako drewniane na ostatniej kondygnacji. Również spoczniki ostatniej kondygnacji wykonane jako drewniane. Konstrukcja schodów posiada belki policzkowe, do których zostały zamontowane drewniane balustrady. Balustrady na ostatniej kondygnacji wykonane z drewna z miejscowymi ubytkami 3

14 tralek. Pozostałe biegi schodowe wykonane jako prefabrykowane na belkach stalowych. Zarysowania biegów schodowych od spodu związane są z ich budową. Ze względu na różnicę przemieszczeń, jednym końcem oparte na ścianie, która się nie przemieszcza a drugim na podatnej belce stalowej. Belka biegu schodowego wykonana z dwuteownika I-20. W jednym biegu schodowym zastosowano dwuteownik I-80. Belka biegu schodowego na parterze została podparta za pomocą konstrukcji wsporczej wykonanej z drewna. Biegi schodowe noszą ślady zużycia, które głównie objawiło się znacznym wytarciem lub uszkodzonymi narożnikami pojedynczych biegów. Balustrady wykonane jako stalowe z pochwytem drewnianym. Stan balustrad a zwłaszcza ich mocowanie można określić jako dopuszczający. Spoczniki wykonano w formie stropów odcinkowych. Oparte na belkach stalowych. Ze względu na budowę spoczników następuje przemieszczenie belki nośnej spocznika w kierunku poziomym. W wyniku przemieszczenia następuje powstanie zarysowania równoległego do belek nośnych. Dodatkowo w ścianach poprzecznych występują przewody kominowe a belki spoczników zostały oparte w ich rejonie. Wykończenie elewacji budynku za pomocą wyprawy tynkarskiej cementowowapiennej. Na elewacji frontowej lokalne uszkodzenia wyprawy tynkarskiej zlokalizowane głównie w rejonie czwartej kondygnacji mieszkalnej. Elewacja szczytowa- największe uszkodzenia wyprawy tynkarskiej w rejonie przewodów kominowych. Elewacja tylna budynku posiada największe uszkodzenia wyprawy tynkarskiej. Uszkodzenia te zlokalizowane są lokalnie na całej elewacji tylnej budynku. Budynek posiadał płyty balkonowe, które zostały zdemontowane. Z pozostałości po balkonach można stwierdzić, że były to płyty typu Klaina. Wyprawa tynkarska jak również powłoki malarskie klatki schodowej w złym stanie technicznym. Mieszkania utrzymywane indywidualnie. Remonty prowadzone przez lokatorów. Mieszkania zlokalizowane na poddaszu nie spełniają wymogów WT i nie nadają się do zasiedlenia. Stolarka okienna wykonana częściowo jako drewniana oraz PCV. Budynek posiada instalację elektryczną, gazową, wod-kan. Ogrzewanie lokali mieszkalnych za pomocą pieców na paliwo stale DECYZJA PINB NR 66/206. W wyniku przeprowadzonej kontroli PINB stwierdza następujące nieprawidłowości do których należy zaliczyć: Spękane nadproża nad otworami okiennymi Ubytki tynku na elewacjach, a także ubytki cegieł Skorodowane stalowe nadproża okienne Spękane gzymsy Zdemontowane płyty balkonowe Pęknięcie stropu w prześwicie bramowym od strony ul. Wojska Polskiego. Na klatce schodowej stwierdzono odspojenie tynków, pęknięcie ścian po obu stronach klatki schodowej, popękane podesty i spoczniki, zawilgocenia na poddaszu 4

15 Więźba dachowa z uszkodzonym lokalnie pokryciem dachowym. Niewielkie ugięcia elementów więźby dachowej. Stropy piwnicy lokalnie popękane oraz skorodowane. Ubytki elementów murowych w okolicy przyziemia budynku. Nieprawidłowości związane z przewodami kominowymi a w szczególności z odpowiednią wentylacja pomieszczeń ANALIZA KONSTRUKCJI DACHU. Zestawienie obciążeń. Ciężar własny pokrycia dachowego, obciążenie charakterystyczne: G d 0.35 kn/m 2 Ciężar własny elementów więźby dachowej został uwzględniony automatycznie. Obciążenie wiatrem parcie w p 0,03 kn/m 2, ssanie w s 0,34 kn/m 2 (pominięto ssanie ze względu na działanie korzystne wiatru). Obciążenie śniegiem, budynek znajduje się w II strefie. Wartości charakterystyczne.: s k 0,72 kn/m 2 Do obliczeń przyjęto klasę drewna wg PN-EN 338 czyli C8 Krokiew o wym bxh80x60mm w rozstawie,0m. Siły wewn. prętów [Liniowy, Obwiednia (SGN (a, b))] Pr. K min. max. Poł. [m] Węzeł Nx [kn] Nx min,5*stałe dachu + 0,75*Śnieg rownomierny +,50*Wiatr W 0 () -0,50 max,5*stałe dachu +,50*Śnieg nierównomierny + 0,90*Wiatr W2 3,452 (3) 0,60 Pr. K min. max. Poł. [m] Węzeł Vz [kn] 2 Vz min,5*stałe dachu +,50*Śnieg rownomierny + 0,90*Wiatr W 3,046 (4) -2,945 max,5*stałe dachu +,50*Śnieg rownomierny + 0,90*Wiatr W2 3,452 (3) 2,945 Pr. K min. max. Poł. [m] Węzeł My [knm] My min,5*stałe dachu +,50*Śnieg rownomierny + 0,90*Wiatr W2,332 -,250 max,5*stałe dachu +,50*Śnieg rownomierny + 0,90*Wiatr W2 3,452 (3),86 5

16 [I], Liniowy, Obwiednia (SGN (a, b)), My [knm], Wykres, Widok z boku [I], Liniowy, Obwiednia (SGN (a, b)), Nx [kn], Wykres, Widok z boku [I], Liniowy, Obwiednia (SGN (a, b)), Vz [kn], Wykres, Widok z boku Przemieszczenia węzłowe [Liniowy, Obwiednia (Wszystkie SGU)] 6

17 K min. max. ey [mm] ez [mm] er [mm] 50 ey min,00*stałe dachu +,00*Śnieg rownomierny + 0,60*Wiatr W -,30-6,44 6,52 23 max,00*stałe dachu +,00*Śnieg nierównomierny + 0,60*Wiatr W2,30-6,43 6,52 23 ez min,00*stałe dachu +,00*Śnieg rownomierny + 0,60*Wiatr W2,30-6,43 6,52 42 max,00*stałe dachu +,00*Śnieg rownomierny + 0,60*Wiatr W 0,006 0,066 0, max,00*stałe dachu +,00*Śnieg nierównomierny + 0,60*Wiatr W2,30-6,43 6,52 50 max,00*stałe dachu +,00*Śnieg rownomierny + 0,60*Wiatr W -,30-6,44 6,52 K min. max. fx [mrad] fr [mrad] fx min,00*stałe dachu +,00*Śnieg rownomierny + 0,60*Wiatr W2-7,03 7,03 5 max,00*stałe dachu +,00*Śnieg rownomierny + 0,60*Wiatr W 7,03 7,03 max,00*stałe dachu +,00*Śnieg rownomierny + 0,60*Wiatr W2-7,03 7,03 5 max,00*stałe dachu +,00*Śnieg rownomierny + 0,60*Wiatr W 7,03 7,03 Podsumowanie wymiarowania konstr. drewnianej (Eurokod-PL) [Liniowy, Obwiednia (SGN (a, b))] Element konstr. Typ Materiał Profil Max. Położ. [m] Sprawdzenie Max. Nx [kn] Vz [kn] (4 5) (Pręt) C8 krokiew 80x60 0 N-M 0,492 0,52-2,907 tak 0 N-M-wyboczenie 0,492 0,52-2,907 0 N-M-zwichrzenie 0,482 0,52-2,907 0 Vy-Vz-Tx 0,243 0,52-2,907 0 My-Vz 0 0,52-2,907 2 (2 4) (Pręt) C8 krokiew 80x60 3,046 N-M 0,486-0,476 2,698 tak 3,046 N-M-wyboczenie 0,492-0,476 2,698 3,046 N-M-zwichrzenie 0,486-0,476 2,698 3,046 Vy-Vz-Tx 0,226-0,476 2,698 0 My-Vz 0 0,263 -,492 Element konstr. My [knm] Ky Kz K LT Obciążenie położ. LambdaRely LambdaRelz LambdaRelm (4 5),837,000,000 0,900 Górny,303 2,606 0,574 tak,837,837,837,837 2 (2 4),837,000,000 0,900 Górny,50 2,300 0,543 tak,837,837,837 0 Element konstr. kcy kcz kcrit kmod (4 5) 0,480 0,36,000 0,800,5*Stałe dachu +,50*Śnieg rownomierny tak,5*stałe dachu +,50*Śnieg rownomierny,5*stałe dachu +,50*Śnieg rownomierny,5*stałe dachu +,50*Śnieg rownomierny,5*stałe dachu +,50*Śnieg rownomierny 2 (2 4) 0,579 0,73,000 0,800,5*Stałe dachu +,50*Śnieg rownomierny tak,5*stałe dachu +,50*Śnieg rownomierny,5*stałe dachu +,50*Śnieg rownomierny,5*stałe dachu +,50*Śnieg rownomierny,5*stałe dachu +,50*Śnieg rownomierny Analiza płatwi zlokalizowanej w śrdokowej ramie stolcowej. Siły wewn. prętów [Liniowy, Obwiednia (SGN (a, b))] Pr. K min. max. Poł. [m] Węzeł Nx [kn] Vy [kn] Vz [kn] 2 Nx min,5*stałe dachu +,50*Śnieg + 0,90*Wiatr,273 (7) -33,80 0 0, max,5*stałe dachu +,50*Śnieg + 0,90*Wiatr 4,700 (8) 4, ,906 7

18 Pr. K min. max. Poł. [m] Węzeł Nx [kn] Vy [kn] Vz [kn] 3 3 Vy min,5*stałe dachu +,50*Śnieg + 0,90*Wiatr,00 (5) 2,86-4, max,5*stałe dachu +,50*Śnieg + 0,90*Wiatr,00 (7) 2,969 4, Vz min,5*stałe dachu +,50*Śnieg + 0,90*Wiatr 4,700 (8) 4, , max,5*stałe dachu +,50*Śnieg + 0,90*Wiatr 4,700-9, ,56 Pr. K min. max. Poł. [m] Węzeł My [knm] Mz [knm] 5 2 My min,5*stałe dachu +,50*Śnieg + 0,90*Wiatr 2,900-6, max,5*stałe dachu +,50*Śnieg + 0,90*Wiatr 4,700 (8) 4, Mz min,5*stałe dachu +,50*Śnieg + 0,90*Wiatr,00 (5) 0-9, max,5*stałe dachu +,50*Śnieg + 0,90*Wiatr,00 (7) 0 9,994 [I], Liniowy, Obwiednia (SGN (a, b)), My [knm], Wykres, Widok z boku [I], Liniowy, Obwiednia (SGN (a, b)), Nx [kn], Wykres, Widok z boku 8

19 [I], Liniowy, Obwiednia (SGN (a, b)), Vz [kn], Wykres, Widok z boku Przemieszczenia węzłowe [Liniowy, Obwiednia (Wszystkie SGU)] K min. max. ey [mm] ez [mm] er [mm] fx [mrad] fr [mrad] 46 ez min,00*stałe dachu +,00*Śnieg + 0,60*Wiatr -0,08-25,800 25,800-0,4 0,4 46 fr min,00*stałe dachu -0,007-9,483 9,483-0,4 0,4 Podsumowanie wymiarowania konstr. drewnianej (Eurokod-PL) [Liniowy, Obwiednia (SGN (a, b))] Element konstr. Typ Materiał Profil Max. Położ. [m] Sprawdzenie Max. (8 7) (Pręt) C20 Miecz 80x60 0,658 N-M 0,05 tak 0,700 N-M-wyboczenie 0,309,273 N-M-zwichrzenie 0,308 0 Vy-Vz-Tx 0,003 0 My-Vz 0 3 (6 8) (Pręt) C20 Płatew 40x40 2,000 N-M,20 NIE 2,000 N-M-wyboczenie,237,734 N-M-zwichrzenie,9 3,800 Vy-Vz-Tx 0,465 0 My-Vz 0 Element konstr. Nx [kn] Vy [kn] Vz [kn] My [knm] Mz [knm] Ky Kz K LT (8 7) -33, ,00-0,008 0,000,000,000 tak -33,26 0 0,002-0, , , , , , , (6 8) -8, ,527-6,38 0,000,000,000 NIE -8, ,527-6,38 0-8, ,549-5, , ,06 4, , ,39 4,536 0 Element konstr. Obciążenie położ. LambdaRely LambdaRelz LambdaRelm kcy kcz kcrit (8 7) Górny 0,478 0,956 0,399 0,956 0,722,000 tak 3 (6 8) Górny,63,63 0,342 0,327 0,327,000 9

20 Element konstr. NIE Obciążenie położ. LambdaRely LambdaRelz LambdaRelm kcy kcz kcrit Element konstr. kmod (8 7) 0,800,5*Stałe dachu +,50*Śnieg tak,5*stałe dachu +,50*Śnieg,5*Stałe dachu +,50*Śnieg,5*Stałe dachu +,50*Śnieg,5*Stałe dachu +,50*Śnieg 3 (6 8) 0,800,5*Stałe dachu +,50*Śnieg NIE,5*Stałe dachu +,50*Śnieg,5*Stałe dachu +,50*Śnieg,5*Stałe dachu +,50*Śnieg,5*Stałe dachu +,50*Śnieg 3.5. ANALIZA KONSTRUKCJI STROPU. Strop drewniany zestawienie obciążeń. Obciążenia charakterystyczne. Rodzaj obciążenia (obciążenie stałe) Ciężar objętościowy [kn/m 3 ] Obciążenie charakterystyczne [kn/m 2 ] Deska 5,5 5,5*0, Polepa 8,0 8,0*0,05 0,40 Deska 25mm 5,5 5,5*0, Deska 25mm 5,5 5,5*0, Tynk 9,0 0,5*9*0,02 0,20 g k,02 Ciężar własny belek został uwzględniony automatycznie. Obciążenie użytkowe stropu wynosi: q k,2 kn/m 2 (strych), q k,5 kn/m 2 (kondygnacje) Rozstaw belek stropowych ok cm Belka stropowa bxh4x28cm. Belka stropowa strychu obciążona jest dodatkowo obciążeniem pochodzącym z dachu. Siły wewn. prętów [Liniowy, Obwiednia (SGN (a, b))] Pr. K min. max. Poł. [m] Węzeł Vz [kn] Vz min,5*stałe stropu +,5*Stałe dachu +,50*Zmienne stropu + 0,75*Śnieg + 0,90*Wiatr 0 () -0,023 max,5*stałe stropu +,5*Stałe dachu +,50*Zmienne stropu + 0,75*Śnieg + 0,90*Wiatr 5,700 (2) 0,023 Pr. K min. max. Poł. [m] Węzeł My [knm] My min,5*stałe stropu +,5*Stałe dachu +,05*Zmienne stropu +,50*Śnieg + 0,90*Wiatr 2,850-7,8 max,5*stałe stropu +,5*Stałe dachu +,50*Zmienne stropu + 0,75*Śnieg + 0,90*Wiatr 5,700 (2) 0 20

21 [I], Liniowy, Obwiednia (SGN (a, b)), My [knm], Wykres, Widok z boku [I], Liniowy, Obwiednia (SGN (a, b)), Vz [kn], Wykres, Widok z boku Przemieszczenia węzłowe [Liniowy, Obwiednia (Wszystkie SGU)] K min. max. ez [mm] 3 ez min,00*stałe stropu +,00*Stałe dachu + 0,70*Zmienne stropu +,00*Śnieg + 0,60*Wiatr -32,099 4 min,00*stałe stropu +,00*Stałe dachu + 0,70*Zmienne stropu +,00*Śnieg + 0,60*Wiatr -32,099 3 fr min,00*stałe stropu +,00*Stałe dachu -5,70 4 min,00*stałe stropu +,00*Stałe dachu -5,70 K min. max. er [mm] 3 max,00*stałe stropu +,00*Stałe dachu + 0,70*Zmienne stropu +,00*Śnieg + 0,60*Wiatr 32,099 4 max,00*stałe stropu +,00*Stałe dachu + 0,70*Zmienne stropu +,00*Śnieg + 0,60*Wiatr 32,099 3 fr min,00*stałe stropu +,00*Stałe dachu 5,70 4 min,00*stałe stropu +,00*Stałe dachu 5,70 K min. max. fx [mrad] fx min,00*stałe stropu +,00*Stałe dachu + 0,70*Zmienne stropu +,00*Śnieg + 0,60*Wiatr -7,62 2 max,00*stałe stropu +,00*Stałe dachu + 0,70*Zmienne stropu +,00*Śnieg + 0,60*Wiatr 7,62 max,00*stałe stropu +,00*Stałe dachu + 0,70*Zmienne stropu +,00*Śnieg + 0,60*Wiatr -7,62 2 max,00*stałe stropu +,00*Stałe dachu + 0,70*Zmienne stropu +,00*Śnieg + 0,60*Wiatr 7,62 2

22 WYMIAROWANIE ELEMENTU DREWNIANEGO Wymiarowany element: Węzły: -2 Norma: Eurokod-PL Materiał: C8 Klasa użytkowania: 2 Przekrój poprzeczny: Belka stropowa 40x280 obciążenia: Liniowy, Obwiednia (SGN (a, b)) Klasa trwania obciążenia: Stałe. Siła normalna EN 995--: 6..2, 6..4 Decydująca kombinacja:,00*stałe stropu +,00*Stałe dachu Położenie przekroju wymiarowanego: x 0,00 L 0,00 570,00 0 cm σ t,0,d N x A x f t,0,d k mod k h f t,0,k γ M 0 0 kn / cm2 392,00 0,6,0,3 0,5 kn / cm 2 η N σ t,0,d f t,0,d 0 0% (6.) spełniony 0,5 2. Zginanie (y) EN 995--: 6..6 Decydująca kombinacja:,5*stałe stropu +,5*Stałe dachu +,05*Zmienne stropu +,50*Śnieg Położenie przekroju wymiarowanego: x 0,50 L 0,50 570,00 284,99 cm M σ m,y,d y ( 768,28) W y 829,33 k h (3.) f m,d k mod k h f m,k γ M 0,8,80,3 0,97 kn / cm 2, kn / cm 2 η M y σ m,y,d f m,d 0,97 87,3% spełniony, 3. Zginanie (z) EN 995--: 6..6 Decydująca kombinacja:,00*stałe stropu +,00*Stałe dachu Położenie przekroju wymiarowanego: x 0,00 L 0,00 570,00 0 cm M σ m,z,d z 0 0 kn / cm2 W z 94,67 22

23 f m,d k mod k h f m,k γ M 0,6,80,3 0,83 kn / cm 2 η M z σ m,z,d f m,d 0 0% spełniony 0,83 4. Ścinanie (y) EN 995--: 6..7 Decydująca kombinacja:,00*stałe stropu +,00*Stałe dachu Położenie przekroju wymiarowanego: x 0,00 L 0,00 570,00 0 cm k cr 0,67 (6.3a).5 V τ V y,d y k cr b h kn / cm2 0,67 4,00 28,00 f v,y,d k mod f v,y,k γ M 0,6 0,34,3 0,6 kn / cm 2 η V y τ V y,d f v,y,d 0 0% (6.3) spełniony 0,6 5. Ścinanie (z) EN 995--: 6..7 Decydująca kombinacja:,5*stałe stropu +,5*Stałe dachu +,50*Zmienne stropu + 0,75*Śnieg Położenie przekroju wymiarowanego: x 0,00 L 0,00 570,00 0 cm k cr 0,67 (6.3a) τ V z,d.5 V z k cr b h f v,z,d k mod f v,z,k γ M.5 ( 9,98) 0,06 kn / cm2 0,67 4,00 28,00 0,8 0,34,3 0,2 kn / cm 2 η V z τ V z,d f v,z,d 0,06 27,2% (6.3) spełniony 0,2 6. Skręcanie EN 995--: 6..8 Decydująca kombinacja:,00*stałe stropu +,00*Stałe dachu Położenie przekroju wymiarowanego: x 0,00 L 0,00 570,00 0 cm τ tor,d 0 kn / cm2 f v,d k mod f v,k γ M 0,6 0,34,3 0,6 kn / cm 2 k shape min h b 28,00 ; 2.0 min ; 2.0,3 (6.5) 4,00 23

24 τ tor,d η M x k shape f v,d 0 0% (6.4),3 0,6 spełniony SPRAWDZENIE INTERAKCJI 7. Siła Normalna-Zginanie EN 995--: 6.3.2, Decydująca kombinacja:,5*stałe stropu +,5*Stałe dachu +,05*Zmienne stropu +,50*Śnieg Położenie przekroju wymiarowanego: x 0,50 L 0,50 570,00 284,99 cm η σ t,0,d f t,0,d + σ m,y,d f m,d σ m,z,d + k m f m,d 0 0,68 + 0,97, + 0,7 0 87,3% (6.7), η 2 σ t,0,d f t,0,d σ m,y,d + k m f m,d + σ m,z,d f m,d 0 0,97 + 0,7 0,68, + 0 6,% (6.8), η N,M max (η ; η ) max (87,3 ; 6,) 87,3% spełniony 2 8. Ściskanie-Zginanie-wyboczenie EN 995--: Decydująca kombinacja:,5*stałe stropu +,5*Stałe dachu +,05*Zmienne stropu +,50*Śnieg Położenie przekroju wymiarowanego: x 0,50 L 0,50 570,00 284,99 cm η σ t,0,d f t,0,d + σ m,y,d f m,d σ m,z,d + k m f m,d 0 0,68 + 0,97, + 0,7 0 87,3% (6.23), η 2 σ t,0,d f t,0,d σ m,y,d + k m f m,d + σ m,z,d f m,d 0 0,97 + 0,7 0,68, + 0 6,% (6.24), η N,M,Buck max (η ; η ) max (87,3 ; 6,) 87,3% spełniony 2 9. Siła normalna-zginanie-zwichrzenie EN 995--: Decydująca kombinacja:,5*stałe stropu +,5*Stałe dachu +,05*Zmienne stropu +,50*Śnieg Położenie przekroju wymiarowanego: x 0,50 L 0,50 570,00 284,99 cm dl 2 h max 2 28,00 max 56,00 cm σ m,crit 0.78 b 2 h k LT L tot + dl E , ,00 570, ,00 600,00 5,23 kn / cm2 (6.32) λ rel,m f m,k σ m,crit,80 0,59 (6.30) 5,23 k crit (6.34) 76,2% (6.35) σ m,y,d η 2 k crit f m,d 0,97 87,3% (6.33), 24

25 3.6. ANALIZA STROPU PIWNIC. Zestawienie obciążeń dla stropu piwnic Rodzaj obciążenia (obciążenie stałe) Ciężar objętościowy [kn/m 3 ] Obciążenie charakterystyczne [kn/m 2 ] Podłoga (szacunkowo) - 0,5 Zasypka (szacunkowo) 2,0 4,5*0, 0,45 Cegła pełna 8,0 8*0,2 2,6 Tynk 9,0 9*0,02 0,38 g k 3,4 Rozstaw belek stropowych,0m Obciążenie użytkowe stropu wynosi: q k,5 kn/m 2 Obciążenie zastępcze od ścianek działowych: q k 0,8 kn/m 2 25

26 Siły wewn. prętów [Liniowy, Obwiednia (SGN (a, b))] Pr. K min. max. Vz min,35*stałe stropu +,05*Zmienne stropu +,05*Zastępcze od ścianek działowych max,35*stałe stropu +,05*Zmienne stropu +,05*Zastępcze od ścianek działowych Pr. K min. max. My min,35*stałe stropu +,05*Zmienne stropu +,05*Zastępcze od ścianek działowych max,35*stałe stropu +,05*Zmienne stropu +,05*Zastępcze od ścianek działowych Poł. [m] Węzeł Vz [kn] 0 () -2,54 5,500 (2) 2,54 Poł. Węzeł My [m] [knm] 2,750-29,086 5,500 (2) 0 [I], Liniowy, Obwiednia (SGN (a, b)), My [knm], Wykres, Widok z boku [I], Liniowy, Obwiednia (SGN (a, b)), Vz [kn], Wykres, Widok z boku Przemieszczenia węzłowe [Liniowy, Obwiednia (Wszystkie SGU)] K min. max. ez [mm] 3 ez min,00*stałe stropu +,00*Zmienne stropu + 0,70*Zastępcze od ścianek działowych -23,499 26

27 K min. max. ez [mm] 4 min,00*stałe stropu +,00*Zmienne stropu + 0,70*Zastępcze od ścianek działowych -23,499 K min. max. fx [mrad] fx min,00*stałe stropu +,00*Zmienne stropu + 0,70*Zastępcze od ścianek działowych -3,70 2 max,00*stałe stropu +,00*Zmienne stropu + 0,70*Zastępcze od ścianek działowych 3,70 27

28 WYMIAROWANIE ELEMENTU STALOWEGO Wymiarowany element: Węzły: -2 Norma: Eurokod-PL Materiał: S 235 Przekrój poprzeczny: IPN 80 obciążenia: Liniowy, Obwiednia (SGN (a, b)) Wskaźnik dla sił sejsmicznych:,0 Klasa przekroju: 3 (Wymiarowanie w zakresie sprężystym). Siła normalna-zginanie-ścinanie EN 993--: 6.2., 6.2.8, Decydująca kombinacja:,35*stałe stropu +,05*Zmienne stropu +,05*Zastępcze od ścianek działowych Położenie przekroju wymiarowanego: x 0,50 L 0,50 550,00 275,00 cm V z,ed 6 0 kn M y,ed ,62 kncm 29,086kNm η NMV el N Ed 6 A f y γ M 0 + M y,ed 6 W el,y f y γ M 0 + M z,ed 6 W el,z f y γ M ,87 23,50 + ( 2908,62) 60,45 23, ,80 23,50 77,% spełniony 2. Siła Normalna-Zginanie-wyboczenie EN 993--: 6.3.3, Annex B: Method 2 Decydująca kombinacja:,35*stałe stropu +,05*Zmienne stropu +,05*Zastępcze od ścianek działowych Położenie przekroju wymiarowanego: x 0,50 L 0,50 550,00 275,00 cm C my 0,4 Tabela B.3 C mz 0,4 Tabela B.3 f yy min (0,6 λ y * ; 0,6) min (0,6 0,8 ; 0,6) 0,488 f zz min (0,6 λ z * ; 0,6) min (0,6 3,43 ; 0,6) 0,6 N Ed 6 k yy C my + f yy χ y N pl,rd γ M 0 + 0,488 0, ,9 k zy 0,8 k yy 0,8 0,8 Tabela Annex B. χ y min χ z min ; 0,7879 (6.49) ϕ y + ϕ 2 y λ y * 2 ; 0,077 (6.49) ϕ z + ϕ 2 z λ z * 2 28

29 η NMBuckl N Ed 6 χ y N pl,rd γ M ± k yy M y,ed 6 M el,rd,y γ M 0 0, ,9 ± ( 2908,62) 3770,69 77,% (6.6) η NMBuckl 2 N Ed 6 χ z N pl,rd γ M ± k zy M y,ed 6 M el,rd,y γ M 0 0, ,9 γ M ± 0,8 ( 2908,62) 3770,69 6,7% (6.62) η NMBuckl 77,% spełniony 3. Siła normalna-zginanie-zwichrzenie EN 993--: 6.3.3, Annex B: Method 2 Decydująca kombinacja:,35*stałe stropu +,05*Zmienne stropu +,05*Zastępcze od ścianek działowych Położenie przekroju wymiarowanego: x 0,50 L 0,50 550,00 275,00 cm C my 0,4 Tabela B.3 C mz 0,4 Tabela B.3 C mlt 0,4 Tabela B.3 f yy min (0,6 λ y * ; 0,6) min (0,6 0,8 ; 0,6) 0,488 N Ed 6 k yy C my + f yy χ y N pl,rd γ M 0 + 0,488 0, ,9 k zy 0,8 k yy 0,8 0,8 Tabela Annex B., B.2 χ y min χ z min ; 0,7879 (6.49) ϕ y + ϕ 2 y λ y * 2 ; 0,077 (6.49) ϕ z + ϕ 2 z λ z * 2 χ LT (6.56) η NMLTBuckl N Ed 6 χ y N pl,rd γ M M y,ed 6 + k yy χ LT M el,rd,y γ M 0 0, ,9 + ( 2908,62) 3770,69 77,% (6.6) η NMLTBuckl 2 N Ed 6 χ z N pl,rd γ M M y,ed 6 + k zy χ LT M el,rd,y γ M 0 0, ,9 + 0,8 ( 2908,62) 3770,69 6,7% (6.62) η NMLTBuckl 77,% spełniony 29

30 4. Nośność przekroju przy ścinaniu (y): EN 993--: Decydująca kombinacja:,00*stałe stropu Położenie przekroju wymiarowanego: x 0,00 L 0,00 550,00 0 cm V pl,rd,y A V,y f y 3 γ M 0 7,06 23, ,4 kn (6.8) η V y V y,ed V pl,rd,y 0 0% (6.7) spełniony 23,4 5. Nośność środnika przy ścinaniu (niestateczność): EN : 5., 5.2, 5.3, 5.5, Annex A: A.3 Decydująca kombinacja:,35*stałe stropu +,05*Zmienne stropu +,05*Zastępcze od ścianek działowych Położenie przekroju wymiarowanego: x 0,00 L 0,00 550,00 0 cm η w,2 5.2 (2) NOTE 2 h w h 2 t f 8,00 2,04 5,92 cm Bez usztywnienia k τ 5,34 (A.5) λ w h w 37,4 t w ε k τ χ w η w η w,2 V bw,rd χ w f y h w t w 3 γ M 5,92 0,267 (5.6) 37,4 0,69 5,34 h w t w 3 ε k τ 5. (2) η w,2 23,50 5,92 0, ,85 kn (5.) V b,rd min (V bw,rd scv pl,rd,z ) min (78,85 ; 75,9) 75,9 kn η V w V z,ed V b,rd ( 2,5) 75,9 2,0% (5.0) spełniony 6. Ścinanie środnika-zginanie-siła Normalna EN 993--: 6.2.9; EN : 7. Decydująca kombinacja:,35*stałe stropu +,05*Zmienne stropu +,05*Zastępcze od ścianek działowych Położenie przekroju wymiarowanego: x 0,50 L 0,50 550,00 275,00 cm M f,rd 3398,92 kncm 33,989kNm M Ed M pl,rd + M f,rd M pl,rd 2 V Ed V bw,rd 2.0 (7.) M Ed M pl,rd M f,rd M pl,rd η V w MN 66,3% spełniony 30

31 Wyniki cząstkowe 7. Nośność przekroju przy sile normalnej: EN 993--: Decydująca kombinacja:,00*stałe stropu Położenie przekroju wymiarowanego: x 0,00 L 0,00 550,00 0 cm N pl,rd A f y γ M 0 27,87 23,50 654,9 kn (6.0) η N N Ed N pl,rd 0 0% (6.9) spełniony 654,9 8. Nośność przekroju przy zginaniu (yy): EN 993--: Decydująca kombinacja:,00*stałe stropu Położenie przekroju wymiarowanego: x 0,50 L 0,50 550,00 275,00 cm M el,rd,y W el,y f y γ M 0 60,45 23, ,69 kncm 37,707kNm (6.4) η M y,el M y,ed 6 M el,rd,y ( 404,59) 3770,69 37,3% (6.2) spełniony 9. Nośność przekroju przy zginaniu (zz): EN 993--: Decydująca kombinacja:,00*stałe stropu Położenie przekroju wymiarowanego: x 0,00 L 0,00 550,00 0 cm M el,rd,z W el,z f y γ M 0 9,80 23,50 465,37 kncm 4,654kNm (6.3) η M z,el M z,ed M el,rd,z 0 0% (6.2) spełniony 465,37 0. Nośność przekroju przy ścinaniu (z): EN 993--: Decydująca kombinacja:,00*stałe stropu Położenie przekroju wymiarowanego: x 0,00 L 0,00 550,00 0 cm V pl,rd,z A V,z f y 3 γ M 0 2,97 23, ,9 kn (6.8) η V z V z,ed V pl,rd,z ( 0,22) 75,9 5,8% (6.7) spełniony 3

32 3. Nośność wyboczeniowa: EN 993--: 6.3. Decydująca kombinacja dla N-M-Wyboczenie interakcji:,35*stałe stropu +,05*Zmienne stropu +,05*Zastępcze od ścianek działowych Położenie przekroju wymiarowanego: x 0,50 L 0,50 550,00 275,00 cm k y k z L y k y L 550,00 550,00 cm L z k z L 550,00 550,00 cm Krzywa wyboczenia wokół osi y: a Tabela 6.2 α y 0,2 Tabela 6. Krzywa wyboczenia wokół osi z: b Tabela 6.2 α z 0,34 Tabela 6. λ y * λ z * L y 550,00 i y λ 7,20 0,8 (6.50) 93,9 L z 550,00 i z λ,7 3,43 (6.50) 93,9 + α y (λ y * 0,2) + λ y * 2 ϕ y 2 + α z (λ z * 0,2) + λ z * 2 ϕ z 2 + 0,2 (0,8 0,2) + 0, ,34 (3,43 0,2) + 3, ,8954 6,9356 χ y min ϕ y + ϕ y 2 λ y * 2 ; min 0, , ,8 2 ; 0,7879 (6.49) χ z min ϕ z + ϕ z 2 λ z * 2 ; min 6, , ,43 2 ; 0,077 (6.49) χ min (χ y ; χ z ) min (0,7879 ; 0,077) 0,077,0 N b,rd χ A f y γ M 0,077 27,87 23,50 50,52 kn (6.47) η Nb N Ed 6 N b,rd 0 0% (6.46) spełniony 50,52 4. Nośność na zwichrzenie: EN 993--: Decydująca kombinacja dla N-M-Zwichrzenie interakcji:,35*stałe stropu +,05*Zmienne stropu +,05*Zastępcze od ścianek działowych 32

33 3.7. ANALIZA KONSTRUKCJI MUROWYCH. Parametry mechaniczne cegły i zaprawy. Element murowy: - cegła ceramiczna pełna- klasa 0 (f b 0MPa) wg PN-EN 772. Znormalizowana wytrzymałość na ściskanie elementu murowego: Zaprawa murarska wapienna słabo skrystalizowana. Klasa zaprawy: M 0,5: Wytrzymałość muru na ściskanie. Częściowy współczynnik bezpieczeństwa muru dla stanów granicznych nośności ustalono przy założeniu: - klasy wykonania robót "B", - elementy murowe kategorii "II" i dowolnej zaprawy: Wytrzymałość muru na ściskanie wg PN-EN 996--:200 bez uwzględnienia spoiny podłużnej w murze (dotyczy zapraw marki większej bądź równej M): Współczynnik K - jak dla ściany zaliczanych do grupy : Współczynnik redukcyjny z uwagi na długotrwałe działanie obciążenia, własności materiałów, stan techniczny: Wytrzymałość charakterystyczna muru na ściskanie: Wytrzymałość obliczeniowa muru na ściskanie: Wytrzymałość muru na ściskanie wg formuły L.J. Oniszczyka opisujących wytrzymałość na ściskanie murów ceglanych wykonanych na zaprawie wapiennej: Dla klasy zaprawy M 0,5: Wytrzymałość średnia muru na ściskanie: 33

34 Wytrzymałość charakterystyczna muru na ściskanie: Wytrzymałość obliczeniowa muru na ściskanie: 3.8. ANALIZA SPOCZNIKA. Zestawienie obciążeń dla stropu odcinkowego spocznika. Rodzaj obciążenia (obciążenie stałe) Ciężar objętościowy [kn/m 3 ] Obciążenie charakterystyczne [kn/m 2 ] Posadzka lastriko (2cm) 0,44 0,44 Zasypka (szacunkowo) 2,0 2,0*0,06 0,72 Cegła pełna 8,0 8,0*0,2 2,6 Tynk 9,0 9,0*0,02 0,38 g k 3,70 Obciążenie zmienne wynosi: q k 2,0 kn/m 2 Ciężar własny biegu schodowego (szacunkowo) 0,90 kn/m Analiza liniowa Norma Eurokod-PL : Obwiednia Min Obwiednia : Wszystkie SGU E (P) :,32E-7 E (W) :,32E-7 E (Eq) : 2,65E-9 Komp. : ez [mm] ez [mm] 0,002-0,77-0,355-0,533-0,7-0,890 -,068 -,246 -,425 -,603 -,78 -,960-2,38-2,36-2,495 [I], Liniowy, Obwiednia Min (Wszystkie SGU), ez [mm], Izopowierzchnie 2D 34

35 Analiza liniowa Norma Eurokod-PL : Obwiednia Min Obwiednia : Wszystkie SGU E (P) :,32E-7 E (W) :,32E-7 E (Eq) : 2,65E-9 Komp. : ey [mm] ey [mm] 0,083 0,073 0,062 0,05 0,040 0,029 0,08 0,008-0,003-0,04-0,025-0,036-0,046-0,057-0,068 Analiza liniowa Norma Eurokod-PL : Obwiednia Min Obwiednia : Wszystkie SGU E (P) :,32E-7 E (W) :,32E-7 E (Eq) : 2,65E-9 Komp. : ex [mm] [I], Liniowy, Obwiednia Min (Wszystkie SGU), ey [mm], Izopowierzchnie 2D ex [mm] 0,079 0,060 0,04 0,023 0,004-0,05-0,034-0,052-0,07-0,090-0,09-0,27-0,46-0,65-0,83 [I], Liniowy, Obwiednia Min (Wszystkie SGU), ex [mm], Izopowierzchnie 2D 4. WNIOSKI. Po dokonaniu oględzin budynku, jak również po przeprowadzeniu niezbędnych analiz stateczno-wytrzymałościowych elementów konstrukcyjnych stwierdzono: Kominy znajdujące się ponad dachem wykonane z cegły pełnej, wykończone wyprawą tynkarską. Z wyjątkiem jednego komina znajdują się w stanie dostatecznym. Budzący wątpliwość komin posiada uszkodzony fragment korony. Obróbki kominów wykonane z papy zakończone listwą dociskową. Pokrycie dachowe wykonane z papy asfaltowej. Stan techniczny pokrycia zły, posiadający miejscowe przecieki. Budynek nie posiada tradycyjnego orynnowania. Odprowadzenie wód opadowych do rur spustowych za pomocą odpowiednio wyprofilowanego okapu dachu. 35

36 Rury spustowe w średnim stanie technicznym. Nie zostały poddane konserwacji przez wykonanie powłoki malarskiej zabezpieczającej przed powstawaniem korozji. Więźba dachowa po wykonaniu niezbędnych analiz statecznowytrzymałościowych stwierdzono, że z wyjątkiem płatwi usytuowanej w środkowych (w połowie rozpiętości poszczególnych krokwi) ramach stolcowych posiadają wystarczającą nośność. Część więźby dachowej jest zasłonięta w wyniku adaptacji strychu na lokale mieszkalne. Aktualnie lokale te nie są wykorzystywane. Elementy więźby dachowej z lokalnymi śladami powierzchniowej korozji biologicznej powstałej w wyniku zamakania konstrukcji więźby dachowej. Dodatkowo elementy więźby dachowej, takie jak płatwie zostały zanieczyszczone ptasimi odchodami. Stropy znajdujące się w budynku wykonane jako drewniane ze ślepym pułapem. Nośność stropów jest wystarczająca. Jednakże należy zwrócić uwagę na dwa aspekty,że stropy na kondygnacjach mieszkalnych zostały wypełnione (ocieplone) za pomocą polepy która zwiększa ciężar własny stropów oraz to że budynek znajduje się w bezpośrednim sąsiedztwie ruchliwej ulicy po której poruszają się zarówno samochody jak również tramwaje. Tak więc drgania są nieodłącznym oddziaływaniem na budynek. Strop w piwnicy wykonany jako odcinkowy na belkach stalowych. W przypadku stropu, w którym belki stalowe byłyby utrzymywane w odpowiednich warunkach tzn. zabezpieczone na wypadek powstawania korozji stali - ich nośność byłaby wystarczająca. Belki stropowe nie zostały zabezpieczone antykorozyjnie i w związku z tym posiadają różny stopień skorodowania. Jedna z belek stropu uległa awarii w wyniku skorodowania całkowitego belki stalowej nadproża, na której została oparta. Aktualnie istnieje niebezpieczeństwo wystąpienia awarii fragmentu stropu w lokalu mieszkalnym na parterze usytuowanym bezpośrednio nad przedmiotowym stropem. Aktualnie cześć stropu w piwnicy została zabezpieczona przez podparcie belki stalowej stropu odcinkowego za pomocą drewnianej konstrukcji wsporczej. Niestety środowisko panujące w piwnicy sprzyja powstawaniu korozji elementów stalowych. Strop nad przejściem bramowym zarysowany w pobliżu ściany frontowej. Powstanie zarysowania może być związane z efektami dynamicznymi pochodzącymi od ruchu pojazdów w bliskim sąsiedztwie budynku. Nie udało się uzyskać informacji od lokatorów, kiedy to zarysowanie poswatało. Biegi schodowe wykonane jako drewniane z belkami policzkowymi na ostatniej kondygnacji budynku. Spoczniki również wykonane jako drewniane. Należy zwrócić uwagę na to, że poręcz drewniana nie jest dostatecznie umocowana. Ponadto powierzchnia stopni nie posiada należytego zabezpieczenia powierzchniowego elementów biegu schodowego. Pozostałe biegi wykonane jako prefabrykowane osadzone jednym końcem w ścianie a drugim na belce stalowej. Takie rozwiązanie, że stopień schodowy jest osadzony na jednym końcem na podporze, która się nie przemieszcza a drugim na podporze, która ma pewien stopień podatności powoduje powstawanie zarysowań na połączeniu poszczególnych stopni - co widoczne jest od spodu biegów znajdujących się w opisywanym budynku. Ponadto pojedyncze stopnie posiadają uszkodzone np. narożniki jak również widoczne wytarcie powierzchni stopni. Balustrady wykonane 36

37 jako stalowe - ich mocowanie jest znacznie lepsze niż w przypadku poręczy drewnianych. Spoczniki wykonane w formie stropów odcinkowych. Ze względu na sposób budowy belka zlokalizowana tuż przy biegu schodowym ma tendencje do wyboczenia a w konsekwencji tego do powstawania rysy od spodu spocznika równoległej do belek spocznika. W przedmiotowej ścianie spoczniki są również oparte w bezpośrednim sąsiedztwie przewodów kominowych. W niedalekiej przyszłości należałoby również rozważyć remont biegów schodowych oraz spoczników. Elewacje budynku z lokalnymi zarysowaniami w strefach przyokiennych. Dodatkowo wyprawa tynkarska elewacji posiada lokalne uszkodzenia. Ponieważ budynek posiada znaczna wysokość a w jego bezpośrednim sąsiedztwie występuje ciąg pieszo-jezdny należy w szczególności zwrócić uwagę na niebezpieczeństwo odpadania elementów elewacji. Nie należy napraw związanych z elewacjami odkładać w czasie, ponieważ w okresie zimowym ich stan z roku na rok będzie się pogarszał w wyniku działania warunków atmosferycznych a w szczególności zjawiska zamrażania oraz rozmrażania elementów elewacji. Nośność konstrukcji murowej jest wystarczająca jednakże ubytki cegieł na ścianach a w szczególności przy gruncie (uszkodzenia przy bramie przejściowej) wpływają negatywnie na nośność tejże konstrukcji. Zarysowania powstałe na konstrukcji murowej są typowymi zarysowaniami związanymi z wpływami ruchu pojazdów w bezpośrednim sąsiedztwie budynku. Okna w przedmiotowym budynku wykonane zarówno z PCV jak i drewna. Budynek posiada fundamenty ceglane. Nie posiada skutecznej hydroizolacji, co uwidacznia się w lokalnej destrukcji wyprawy tynkarskiej. Mieszkania utrzymywane indywidualnie. W mieszkaniu nr 4 zarysowanie na ścianie. Ponieważ na zewnątrz ściany szczytowej są widoczne cegły zwrócono uwagę na sposób wykonania konstrukcji murowej, która miejscowo nie posiada właściwego przewiązania elementów murowych - a co za tym idzie zwiększa możliwość powstawania zarysowa. Dodatkowo ściana ta posiada przewody kominowe, które są umieszczone w przedmiotowej ścianie. Występująca lokalna perforacja przekroju poprzecznego wpływa na lokalne osłabienia konstrukcji murowej. Budynek posiada instalację elektryczną jak również wod-kan oraz gaz. Uwagi dotyczące przewodów kominowych zostały zawarte w protokole kominiarskim. 5. ZALECENIA. Po zapoznaniu się ze stanem technicznym budynku zaleca się wykonanie następujących prac remontowych: Wykonać podparcie belek stropowych w piwnicy za pomocą drewnianej konstrukcji wsporczej. Jednocześnie należy usunąć wszystkie ścianki działowe wykonane w piwnicy a także inne zanieczyszczenia, które związane są z wykonaniem podparcia belek stropowych w piwnicy. 37

38 Wykonać podparcie uszkodzonego nadproża znajdującego się w piwnicy a będącego powodem uszkodzenia oparcia belki stropowej. Wykonać zszycie zarysowania w bramie przejściowej. Proponuje się wykonanie nacięcia bruzd prostopadłych do rysy za pomocą bruzdownicy i wklejenie prętów na zaprawie np. Ceresit CX5. Podczas wykonywania bruzdy należy zwrócić uwagę na pozostałe zbrojenie występujące w płycie Klaina, tak by go nie uszkodzić. Na końcu całość zatynkować. Usunąć gruz oraz inne nieczystości znajdujące się na strychu w części, gdzie był wykorzystywany na pomieszczenia mieszkalne. Elementy te aktualnie dociążają strop bez potrzeby. Wykonać impregnację więźby dachowej - zastosować np. Fobos M4 Wykonać wszystkie zalecenia z protokołu kominiarskiego, które w sposób jednoznaczny określają występujące nieprawidłowości oraz miejsce ich występowania. Po wykonaniu prac ponownie wezwać mistrza kominiarskiego w celu potwierdzenia prawidłowości wykonania prac. Wykonać sprawdzenie mocowania balustrady na klatce schodowej. Takie sprawdzenie powinno dotyczyć wszystkich balustrad znajdujących się na klatce schodowej ze szczególnym uwzględnieniem biegów drewnianych. Wykonanie nowego pokrycia dachowego z zastosowaniem papy termozgrzewalnej. W pierwszej kolejności należy wykonać usunięcie istniejących warstw a następnie wykonanie nowego z zastosowaniem papy podkładowej G200s4 oraz papy termozgrzewalnej wierzchniego krycia PYE PV 250 s52. Opcjonalnie wykonać pokrycie jednowarstwowe z zastosowaniem papy wierzchniego krycia o parametrach jak powyżej. Wykonać odkucie luźnych tynków na elewacji a w ich miejsce wykonać nowe cementowo-wapienne. Wykonać uzupełnienie elementów murowych na elewacji budynku w szczególności ubytków zlokalizowanych przy oraz w bramie przejściowej. Wykonać zszycie zarysowań znajdujących się na elewacjach budynku. Naprawę można wykonać z zastosowaniem dwóch rozwiązań albo prętów wklejanych np. systemu Helifix lub innego o podobnym zastosowaniu. W pierwszej kolejności po odkuciu należy sprawdzić, czy rysa występuje w murze czy tylko na tynku. Szczegółowe sprawdzenie możliwe jest tylko po ustawieniu rusztowania. Zaleca się wykonanie izolacji pionowej oraz poziomej w budynku. Pionową wykonać z zastosowaniem np. mineralnych szlamów uszczelniających natomiast pozioma za pomocą iniekcji krystalicznej. Wykonanie zabezpieczenia antykorozyjnego wszystkich widocznych elementów stalowych. Ustala się cztery stopnie pilności wykonania robot budowlanych - od I do IV; I remont w przypadku uszkodzeń, które zagrażają bezpieczeństwu użytkowania lub mogą stać się przyczyną zniszczenia lub awarii obiektu. Wytypowane elementy obiektu budowlanego lub wytypowane roboty budowlane wymagają natychmiastowego zabezpieczenia, naprawy głównej, wymiany lub rozbiórki. II remont, który może być odłożony na okres do roku bez szkody dla użytkowników obiektu. 38

39 III remont, który może być odłożony na okres do 2 lat bez specjalnej szkody dla użytkowników obiektu. IV remont, który może być odłożony na okres do 3 lat bez specjalnej szkody dla użytkowników obiektu Do I stopnia należy zaliczyć: - wykonanie podparcia stropu w piwnicy - wykonanie naprawy zarysowań na ścianach budynku - wykonanie niezbędnych wzmocnień balustrad klatki schodowej - wykonanie zaleceń zawartych w protokole kominiarskim. - wykonanie zabezpieczenia antykorozyjnego wszystkich widocznych elementów stalowych. Do II stopnia należy zaliczyć: - wykonanie izolacji pionowej oraz poziomej na pozostałej części budynku - impregnacją więźby dachowej - wymiana pokrycia dachowego - wymiana obróbek blacharskich Do III stopnia należy zaliczyć wszystkie pozostałe remonty. Uwaga: W okresie zimowym należy kontrolować grubość pokrywy śnieżnej po większych opadach śniegu (unikać grubości pokrywy śnieżnej na dachu powyżej 0cm). Unikanie nadmiernego obciążenia śniegiem nie będzie prowadziło do przeciążenia ewentualnego więźby dachowej a co za tym idzie również stropu ostatniej kondygnacji Prace zaliczone do grupy II oraz III w zależności od pilności wykonania oraz ilości środków jakimi dysponuje właściciel obiektu. Należy unikać w mieszkaniach obciążenia zmiennego wynoszącego więcej niż,5kn/m 2 (dotyczy obciążenia stropów kondygnacji mieszkalnych). 39
