1 1. Dane ogólne INWENTARYZACJA ARCHITEKTONICZNO-KONSTRUKCYJNA OPIS TECHNICZNY 1.1. Podstawa opracowania Podstawą opracowania są: - zlecenie inwestora - wizja lokalna przeprowadzona w dn , - dokumentacja z inwentaryzacji architektonicznej (materiały archiwalne) - ekspertyza mykologiczno-budowlana z dn , - literatura techniczna, obowiązujące polskie normy i rozporządzenia Przeznaczenie obiektu i jego charakterystyka Obiekt: Budynek administracyjno-biurowy UMiG Skawina Lokalizacja obiektu: Skawina, Rynek 3 Na dz. nr: 3126 pow. krakowski; woj. małopolskie Budynek będący przedmiotem opracowania jest budynkiem pełniącym funkcje administracyjno-biurowe. Budynek murowany 1-piętrowy, podpiwniczony z poddaszem użytkowym. Budynek został wymurowany w XIX w. na planie zbliżonym do prostokąta. Zakres inwentaryzacji obejmuje poddasze nieużytkowe Opis stanu istniejącego Dach Dach dwuspadowy z załamaniami o kącie nachylenia połaci dachowych: 15 o, 20 o, 32 o i 34 o. Pokrycie dachu stanowi dachówka ceramiczna zakładkowa. Obróbki blacharskie wykonane z blachy ocynkowanej. Wody opadowe odprowadzane systemem rynien stalowych i rur spustowych wpiętych do kanalizacji opadowej. D-1 Warstwy dachu - część nad poddaszem nieużytkowym - dachówka ceramiczna zakładkowa - łaty 4,0x5,0 cm - folia ochronna - drewniana konstrukcja nośna dachu krokwie 6x15cm do 9x16cm - izolacja termiczna - wełna mineralna 5cm - płyta pilśniowa twarda Więźba dachowa Konstrukcja więźby dachowej została wykonana jako drewniana w układzie krokwiowopłatwiowym. Krokwie zastosowano o przekroju zróżnicowanym od 6x15cm do 9x16cm wykonane w rozstawie od cm. Płatwie drewniane o wymiarach 15x17cm oparto bezpośrednio na słupkach drewnianych o wymiarach 15x15cm, które zostały osadzone na ścianach nośnych poddasza. W części strychowej krokwie zostały stężone podwójnymi

2 kleszczami o wymiarach 9x17cm, kotwione obustronnie do krokwi za pomocą śruby M20. W celu dodatkowego usztywnienia połączenia słupki podpierające płatwie umiejscowiono między kleszczami stężającymi więźbę spinając wszystkie elementy w jedną całość. Lp. Typ pręta Przekrój [cm] 1 KROKIEW 6x15 do 9x16 2 PŁATEW 15 x 17 3 KLESZCZE 9 x 17 4 SŁUP 15 x 15 Pozostałe elementy więźby dachowej są niewidoczne, ponieważ znajdują się w części niedostępnej poddasza. Strop drewniany poddasza Strop drewniany poddasza został wykonany jako strop podwieszany. Na płytach stropu podwieszonego została ułożona izolacja termiczna w postaci wełny mineralnej z 3 warstw płyt gr. 5cm. P-1 Warstwy podłogowe - część nad poddaszem użytkowym - izolacja termiczna - wełna mineralna 15cm (3x5cm) - istniejący strop i wykończenie Kominy Istniejące przewody kominowe zostały wykonane jako murowane. W trakcie wizji lokalnej zauważono 5szt. kominów wewnętrznych oraz 2szt. wymurowanych w ścianach zewnętrznych szczytowych. Kominy te na poziomie strychu zostały otynkowane zaprawą cementową. Kominy budynku zostały wyprowadzone ponad dach. Ściany szczytowe Ściany szczytowe budynku zostały wykonane jako murowane, otynkowane od strony zewnętrznej. Ściana została wymurowana ponad poziom połaci dachowej na wysokość ok. 20cm i wykończona dachówkami ceramicznymi tak jak pokrycie dachu. Opracował: inż. Bartosz Ludomirski Upr. 143/2002 mgr inż. arch. Renata Chmielewska Suruło Upr. 45/2001 mgr inż. arch. Andrzej Chodorowski RP-Upr. 202/92 inż. Monika Turek mgr inż. Tomasz Lenart 2

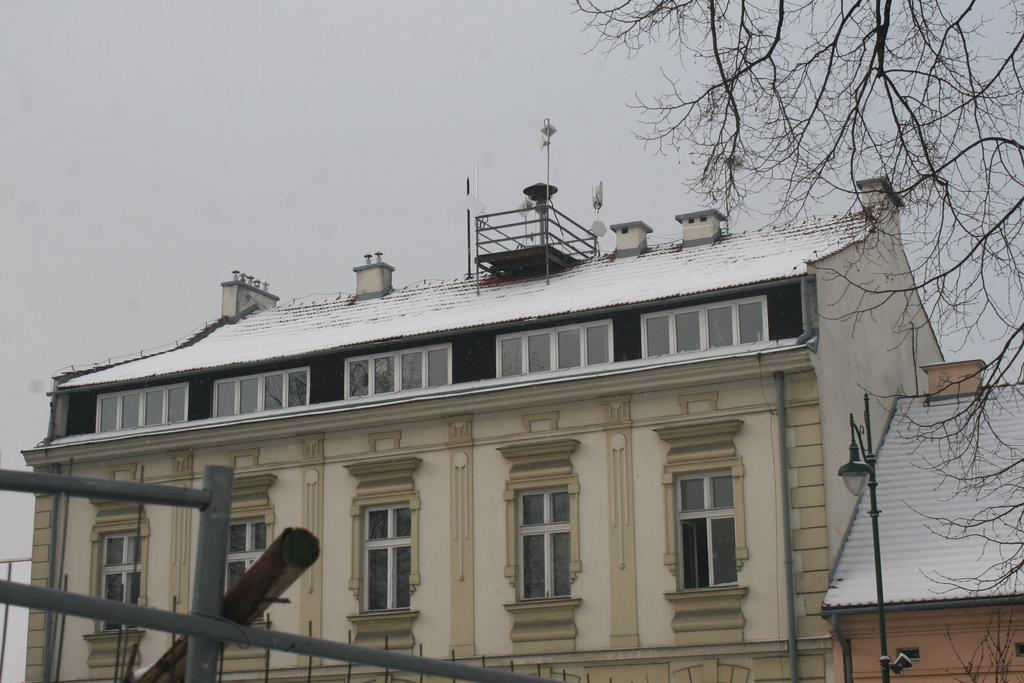

3 II. CZĘŚĆ FOTOGRAFICZNA Fot.1 Widok elewacji frontowej budynku (od strony Rynku) Fot.2 Widok na elewację frontową i ścianę szczytową budynku (od strony Rynku) Fot.3 Widok elewacji tylnej budynku (od strony parkingu) 3

Fot.4 Widok elewacji tylnej budynku (od strony parkingu)

podbitka krokwi z płyt pilśniowych twardych Fot.

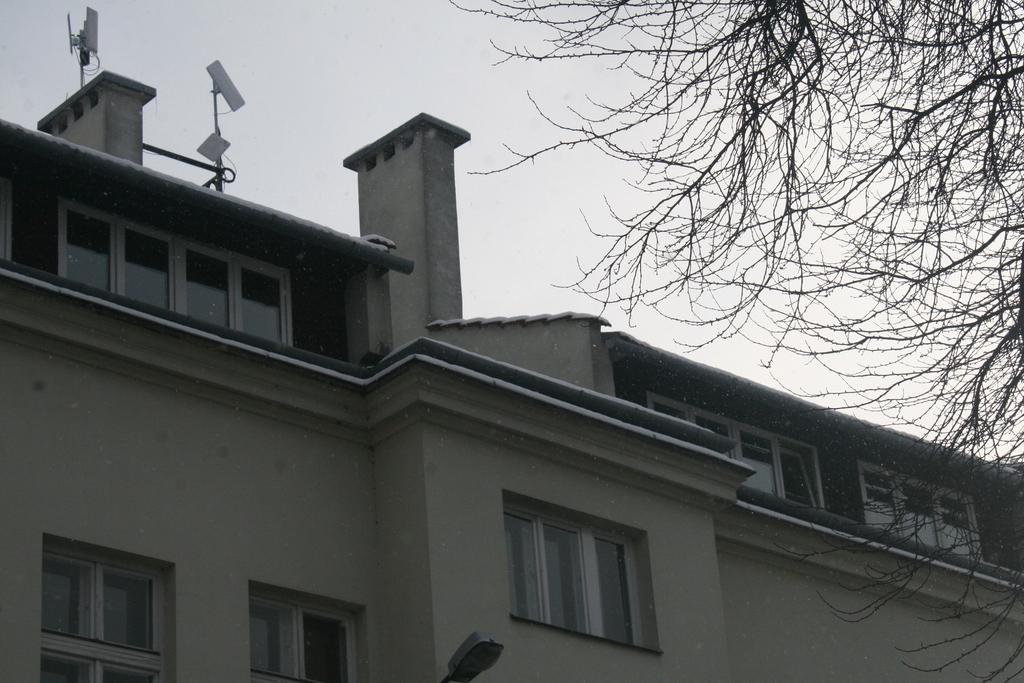

4 Fot.4 Widok elewacji tylnej budynku (od strony parkingu) zbliżenie na ściankę klatki schodowej z kominem Fot.5 Przestrzeń poddasza nieużytkowego. W tle widoczne kleszcze 9x17cm, kominy, deska komunikacyjna, podbitka krokwi z płyt pilśniowych twardych Fot.6 Poddasze nieużytkowe. Zbliżenie na warstwy dachowe (dachówka ceramiczna, łaty, folia ochronna, krokwie i wzmocnienie krokwi) 4

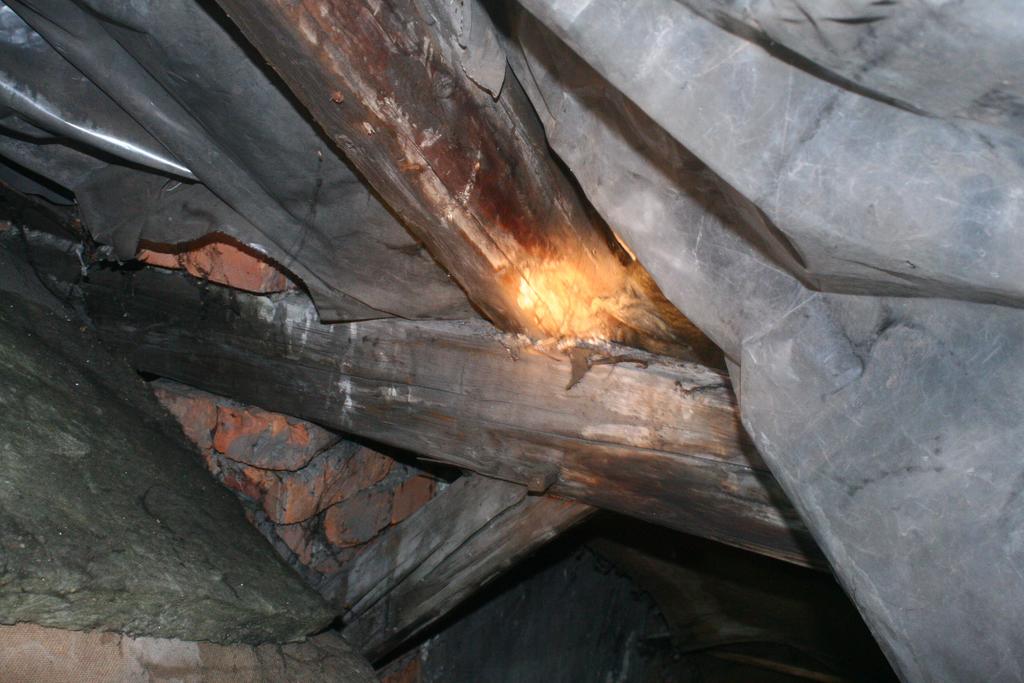

5 Fot.7 Poddasze nieużytkowe. Zbliżenie na krokiew i płatew drewnianą opartą na ścianie ceglanej 5
