1 Spis treści 1. DOKUMENTY FORMALNO PRAWNE DANE OGÓLNE ZLECENIODAWCA PODSTAWA OPRACOWANIA PRZEDMIOT, CEL I ZAKRES DOKUMENTACJI PROJEKTOWEJ OPIS TECHNICZNY BUDYNKU STAN AKTUALNY OCENA STANU TECHNICZNEGO BIEGU SCHODOWEGO PROJEKT WYMIANY BIEGU SCHODOWEGO CZYNNOŚCI POPRZEDZAJĄCE WYKONANIE PRAC MATERIAŁY KONSTRUKCYJNE ANALIZA STATECZNO-WYTRZYMAŁOŚCIOWA UWAGI DO WYKONANIA PRAC UWAGI KOŃCOWE PLAN BIOZ Mapa ewidencyjna Oświadczenie projektanta..22 Spis rysunków: Rys nr 1 Rzut parteru..23 Rys nr 2 Widok biegu schodowego..24 Rys nr 3 Zbrojenie biegu schodowego Rys nr 4 Wzmocnienie belki spocznika

2 1. DOKUMENTY FORMALNO PRAWNE Kserokopia zaświadczenia o członkostwie w Małopolskiej Okręgowej Izbie Inżynierów Budownictwa. 2

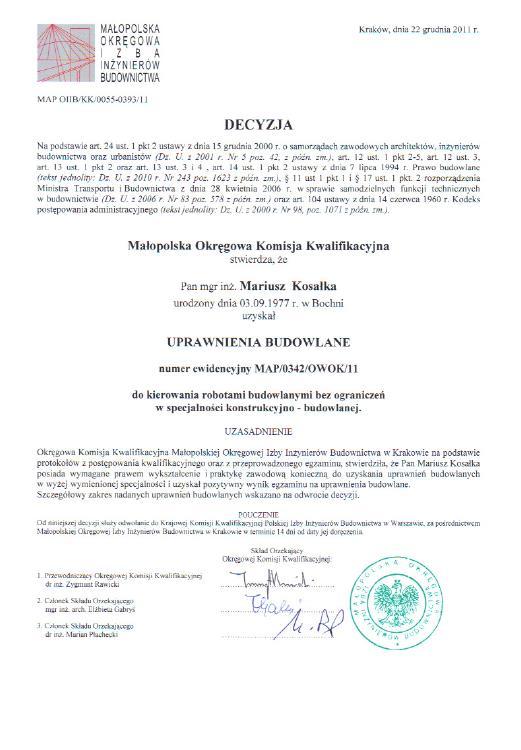

3 1.2. Kserokopia uprawnień budowlanych. 3

4 4

5 2. DANE OGÓLNE ZLECENIODAWCA. Zarząd Lokali Miejskich, Al. Tadeusza Kościuszki Łódź 2.2. PODSTAWA OPRACOWANIA. Podstawa opracowania obejmuje: Umowa nr 112/4/2016. Dokumentację fotograficzną sporządzoną przez autorów niniejszej dokumentacji podczas wizji lokalnych Normy budowlane, instrukcje i aprobaty ITB, w tym m.in.: PN-82/B Obciążenia budowli. Obciążenia stałe. PN-82/B Obciążenia budowli. Obciążenia zmienne technologiczne. Podstawowe obciążenia technologiczne i montażowe. PN-EN 1990:2004. Eurokod. Podstawy projektowania konstrukcji. PN-EN 1990:2004/AC Eurokod. Podstawy projektowania konstrukcji. PN-EN 1990:2004/NA Eurokod. Podstawy projektowania konstrukcji. PN-EN : Eurokod 1: Oddziaływania na konstrukcje. Część 1-1: Oddziaływania ogólne. Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach. PN-EN : Eurokod 2: Projektowanie konstrukcji z betonu. Część 1-1: Reguły ogólne i reguły dla budynków. Programy użyte do wykonania niniejszego opracowania: Obliczenia za pomocą - AxisVM 13 R3 (nr licencji: 5042) Obliczenia za pomocą - Specbud 11 (nr licencji: 327A-4CF8) Rysunki za pomocą Allplan Inżynieria (nr licencji: 2738) Literatura techniczna związana z tematem ekspertyzy: S.Pyrak,W.Włodarczyk Posadowienie budowli, konstrukcje murowe i drewniane J.Hoła,P.Pietraszek,K.Schabowicz Obliczanie konstrukcji budynków wznoszonych tradycyjnie E.Masłowski, D.Spiżewska- Wzmocnienie konstrukcji budowlanych Obowiązujące przepisy budowlane w tym m.in. Prawo budowlane ustawa z dnia 7 lipca 1994r. (Dz. U. Nr 89, poz. 414), tekst jednolity Dz.U. 2013r. Nr 1256 poz Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie z dnia 12 kwietnia 2002r. ( Dz.U.Nr 75,poz 690), tekst jednolity Dz.U.2013r poz PRZEDMIOT, CEL I ZAKRES DOKUMENTACJI PROJEKTOWEJ. Przedmiotem niniejszego opracowania jest: Projekt budowlany na wykonanie nowego biegu schodowego na budynku mieszkalnym zlokalizowanym w Łodzi przy ul. Obrońców Westerplatte 16. 5

6 3. OPIS TECHNICZNY BUDYNKU STAN AKTUALNY. Przedmiotowy budynek mieszkalny jest zlokalizowany przy ul. Obrońców Westerplatte 16 w Łodzi. Jest to budynek z trzema kondygnacjami mieszkalnymi oraz poddaszem z dostępem z klatki schodowej. Budynek nie posiada podpiwniczenia. Dach wykonany jako trójspadowy podparcie więźby dachowej stanowią ramy stolcowe. Pokrycie dachu stanowi papa termozgrzewalna na deskowaniu. Pochylenie konstrukcji dachowej wynosi ok 10. Dach został oparty za pomocą podwaliny na stropie nad ostatnią kondygnacją mieszkalną. Krokwie przedmiotowego dachu wykonane jako elementy jednoprzęsłowe. Rynny jak również rury spustowe wykonane z blachy ocynkowanej. Kominy ponad dachem jak również pod dachem (strych) wyprawione wyprawą tynkarską cementowo-wapienną. Obróbki kominów wykonane z papy termozgrzewalnej. Od góry obróbka wykończona listwą dociskową. Ściany budynku wykonane z elementów murowych. Grubość ściany frontowej zmienia się po wysokości i kształtuje się od 70cm na parterze do 25 na strychu. Wyprawa tynkarska elewacji wykonana jako cementowo-wapienna. Spoczniki w budynku wykonane jako stropy odcinkowe na belkach stalowych. Jako belkę zastosowano dwuteowniki zwykłe I 120. Spoczniki na ostatniej kondygnacji wykonane jako drewniane z zastosowaniem belek drewnianych. Biegi schodowe na ostatniej kondygnacji - drewniane z belkami policzkowymi. Pozostałe biegi schodowe wykonane z elementów prefabrykowanych jednym końcem oparte na ścianie natomiast drugim na belce stalowej wykonanej z dwuteownika I-140. Stropy w przedmiotowym budynku wykonane jako strop ze ślepym pułapem. Stropy zostały ocieplone za pomocą zasypki z polepy i piasku. Na poddaszu ocieplenie wykonano dodatkowo z płyt cementowo-wiórowych (suprema). Od dołu stropy wykończone zostały za pomocą wyprawy tynkarskiej wapiennej na trzcinie. Dodatkowo belki stropu strychu zostały dociążone więźbą dachową. Lokale mieszkalne utrzymywane indywidualnie. Aktualnie w budynku nie są zasiedlone wszystkie lokale. Nie udostępniono lokali mieszkalnych do szczegółowszych oględzin. Stolarka okienna wykonana w większości z drewna. Tylko częściowo została poddana wymianie na okna wykonane z PCV. Budynek posiada instalację elektryczną jak również wod-kan, budynek nie posiada instalacji gazowej OCENA STANU TECHNICZNEGO BIEGU SCHODOWEGO. Po dokonaniu oględzin biegu schodowego na parterze budynku stwierdzono: Pierwszy bieg schodowy na parterze wykonany z betonowych stopni nakładanych na siebie oparte jednym końcem na ścianie a drugim na belce stalowej posiadają uszkodzone stopnie. Uszkodzenie to spowodowało częściowe ich zapadnięcie co wpływa na komfort użytkowania ale i na bezpieczeństwo. Aktualnie stopnie przy takiej formie uszkodzenia nie nadają się do remontu a tylko do wymiany. 6

7 Remont pierwszego biegu schodowego należy wykonać kompleksowa tzn. wykonać rozbiórkę istniejącego biegu (jest to pierwszy bieg schodowy po wejściu do budynku). Do wykonania nowego biegu schodowego proponuje się wykonanie biegu schodowego monolitycznego wylewanego na mokro. 4. PROJEKT WYMIANY BIEGU SCHODOWEGO CZYNNOŚCI POPRZEDZAJĄCE WYKONANIE PRAC. Przedmiotowy budynek posiada tylko jedną klatkę schodową. Remont pierwszego biegu będzie związany z dużymi utrudnieniami w trakcie prowadzenia prac do najważniejszych należą: Zapewnienie ewakuacji na wypadek ewentualnego pożaru Oznakowanie miejsca prowadzenia prac w widocznym miejscu. Oświetlenie miejsca prowadzenia prac po zmroku Umożliwienie komunikacji o każdej porze dnia (wykonanie schodów tymczasowych) WZMOCNIENIE BELKI SPOCZNIKA. Przed wykonaniem nowego biegu schodowego należy wykonać wzmocnienie belki spocznika na pierwszym półpiętrze. Wzmocnienie belki zostanie zrealizowane poprzez wykonanie dodatkowej podpory w połowie rozpiętości belki (pod oparciem belki biegu spocznika oraz ściany osłonowej pod schodami). Kolejności wykonania prac: Wykonać stopę posadowioną na podsypce piaskowo-żwirowej gr 100mm. Stopa powinna mieć wymiary min 450x450mm oraz grubość 200mm. Należy uwzględnić przy lokalizacji stopy również późniejszą ławę pod bieg schodowy. Dopuszcza się również wykonanie podczas jednego betonowania zarówno ławę jak i stopę. Do wykonania stopy zastosować beton C20/25. Natomiast do zbrojenia przeciwskurczowego użyć zbrojenie ze stali RB500B z prętów ϕ8mm. Zbrojenie ułożyć wg rys nr 4 Wykonać pomiar odległości pomiędzy wykonaną stopą a spodem belki sklepienia odcinkowego (dwuteownika). Następnie wykonać wzmocnienie według załączonego rys. W celu umożliwienia osadzenia HEB-a dopuszcza się uniesienie belki sklepienia odcinkowego za pomocą podnośnika ręcznego o nie większą wartość niż 5mm. Po wzmocnieniu belki spocznika przystąpić do wykonania biegu schodowego. Elementy stalowe zabezpieczyć antykorozyjnie Przestrzeń pomiędzy betonem a elementem stalowym odizolować za pomocą np. papy G200s4 Do osadzenia śrub M10 klasy 5.6. wykorzystać kotwę chemiczną Fischer FIS 380VT 7

8 4.3. MATERIAŁY KONSTRUKCYJNE. Do wykonania biegu schodowego zaleca się zastosowanie następujących materiałów : Beton klasy C20/25 Stal RB500B Klasa środowiskowa X0 Otulenie pręta min 25mm. Wykończenie biegu schodowego za pomocą płytek gresowych ANALIZA STATECZNO-WYTRZYMAŁOŚCIOWA. Zestawienie obciążeń dla biegu schodowego. Wartości charakterystyczne. Zestawienie obciążeń dla istniejącego biegu schodowego: Ciężar własny stopni (szacunkowo) 2,50 kn/m 2 Ciężar własny dwuteownika 0,12 kn/m Obciążenie użytkowe 2,0 kn/m 2 Zestawienie obciążeń dla spocznika: Ciężar własny spocznika wraz z warstwami (szacunkowo) 3,60 kn/m 2 Obciążenie użytkowe 2,0 kn/m 2 Zestawienie obciążeń dla nowoprojektowanego biegu schodowego: Ciężar własny biegu schodowego 5,20 kn/m 2 Obciążenie użytkowe 2,0 kn/m 2 Siły wewn. prętów [liniowa, Obwiednia (SGN (a, b)), fragmenty] Profil Nazwa przekroju poprzecznego K min. Poł. [m] Węzeł Nx 1 1 Słup 200x200 Nx min 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika 0 (61) -22, Słup 200x200 max 1,00*Stałe biegu + 1,00*Stałe spocznika 1,700 (54) -7,301 Profil Nazwa przekroju poprzecznego K min. Poł. [m] Węzeł Vy 1 1 Słup 200x200 Vy min 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe 0 (61) -1,543 spocznika + 1,05*Zmienne spocznika 2 1 Słup 200x200 max 1,00*Stałe biegu + 1,15*Stałe spocznika + 1,50*Zmienne spocznika 0 (55) -0,874 Profil Nazwa przekroju poprzecznego K min. Poł. [m] Węzeł Vz 2 1 Słup 200x200 Vz min 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika 0 (55) -0, Słup 200x200 max 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,00*Stałe spocznika 0 (61) 0,118 8

9 Profil Nazwa przekroju poprzecznego K min. Poł. [m] Węzeł Msx 1 1 Słup 200x200 Msx min 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,00*Stałe spocznika 0 (61) -0, Słup 200x200 max 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika 1,457 (53) 0,053 Profil Nazwa przekroju poprzecznego K min. Poł. [m] Węzeł My 2 1 Słup 200x200 My min 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe 1,700 (54) -0,357 spocznika + 1,05*Zmienne spocznika 1 1 Słup 200x200 max 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,00*Stałe spocznika 1,700 (62) 0,200 Profil Nazwa przekroju poprzecznego K min. Poł. [m] Węzeł Mz 1 1 Słup 200x200 Mz min 1,00*Stałe biegu + 1,15*Stałe spocznika + 0 (61) 0,697 1,50*Zmienne spocznika 1 1 Słup 200x200 max 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika 1,700 (62) 3,841 [I], > Fragmenty: 2, liniowa, Obwiednia (SGN (a, b)), My, Wykres [I], > Fragmenty: 2, liniowa, Obwiednia (SGN (a, b)), Mz, Wykres 9

10 [I], > Fragmenty: 2, liniowa, Obwiednia (SGN (a, b)), Nx, Wykres [I], > Fragmenty: 2, liniowa, Obwiednia (SGN (a, b)), Vy, Wykres [I], > Fragmenty: 2, liniowa, Obwiednia (SGN (a, b)), Vz, Wykres 10

11 Siły wewn. elem. powierzchniowych [liniowa, Obwiednia (SGN (a, b))] nx [kn/m] 61 nx min 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika -31, max 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika 76,654 ny [kn/m] 61 ny min 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika -211,233 3 max 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika 26,638 nxy [kn/m] 84 nxy min 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika -19, max 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika 25,689 mx [knm/m] 72 mx min 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,00*Stałe spocznika -1, max 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika 2,498 my [knm/m] 104 my min 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,00*Stałe spocznika -7, max 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika 11,929 mxy [knm/m] 3 mxy min 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,00*Stałe spocznika -0, max 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika 1,002 vwz [kn/m] 84 nxy min 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika 7, max 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika 30,214 n1 [kn/m] 74 max 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika 82, nxy min 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika 19,294 n2 [kn/m] 61 ny min 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika -211, min 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,00*Stałe spocznika -2,728 m1 [knm/m] 3 max 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika 0, max 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika 11,974 m2 [knm/m] 150 min 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,00*Stałe spocznika -7, max 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika -0,665 11

12 Analiza liniowa Norma Eurokod-PL : Obwiednia Min,Max Obwiednia : SGN (a, b) E (P) : 5,18E-8 E (W) : 5,18E-8 E (Eq) : 3,11E-11 Skład. : nx [kn/m] nx [kn/m] 76,655 68,908 61,162 53,415 45,669 37,922 30,176 22,429 14,683 6,936-0,811-8,557-16,304-24,050-31,797 [I], liniowa, Obwiednia (SGN (a, b)), nx [kn/m], Izopowierzchnie 3D Analiza liniowa Norma Eurokod-PL : Obwiednia Min,Max Obwiednia : SGN (a, b) E (P) : 5,18E-8 E (W) : 5,18E-8 E (Eq) : 3,11E-11 Skład. : nxy [kn/m] nxy [kn/m] 25,690 22,462 19,235 16,007 12,780 9,552 6,325 3,098-0,130-3,357-6,585-9,812-13,040-16,267-19,494 [I], liniowa, Obwiednia (SGN (a, b)), nxy [kn/m], Izopowierzchnie 3D Analiza liniowa Norma Eurokod-PL : Obwiednia Min,Max Obwiednia : SGN (a, b) E (P) : 5,18E-8 E (W) : 5,18E-8 E (Eq) : 3,11E-11 Skład. : ny [kn/m] ny [kn/m] 26,641 9,650-7,341-24,332-41,323-58,314-75,305-92, , , , , , , ,234 [I], liniowa, Obwiednia (SGN (a, b)), ny [kn/m], Izopowierzchnie 3D 12

13 Słupy żelbetowe Wyniki dla zbrojenia słupa, (Słup 1), Pręt 1. słupy, liniowa, Obwiednia Parametry wyboczenia K min. Nx Mz d My g Mz g e 0d y e 0g y e 0g z ee y ee z ei y yy = 1 zz = 1 L = 1,700 m f se = 1 Pręt 1 Nx min -22,978 1,218 0,145 3,841 53,0 167,1-6,3 121,5-3,8 20,0 Mz d max -16,793 1,222 0,200 3,837 72,7 228,5-11,9 166,2-7,1 20,0 My g max -16,793 1,222 0,200 3,837 72,7 228,5-11,9 166,2-7,1 20,0 Mz g max -22,978 1,218 0,145 3,841 53,0 167,1-6,3 121,5-3,8 20,0 ei z My min My max Mz min Mz max Spełniony (N = const.) (e = const.) 0,261 0,205 tak Pręt 1 20,0-16,496 16,496-16,496 16,496 0,261 0,190 tak 20,0-16,071 16,072-16,071 16,072 0,260 0,205 tak 20,0-16,071 16,072-16,071 16,072 0,260 0,205 tak 20,0-16,496 16,496-16,496 16,496 0,261 0,190 tak Pręt 1 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,00*Stałe spocznika 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,00*Stałe spocznika 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika Zbrojenie wymagane, Eurokod-PL [liniowa, Obwiednia (SGN (a, b))] axd [cm 2 /m] ayd [cm 2 /m] axg [cm 2 /m] ayg [cm 2 /m] 4 axd max 2 1 ayd max 3 1 axg max 2 1 ayg max 3 Belki żelbetowe Wymiarowanie zbrojenia belki, 1 pręty(ów) (8-4), liniowa, Obwiednia (SGN (a, b)) Poł. [m] b w h b eff h f [ ] min. A s [mm 2 ] Schemat zbrojenia u s A slt,+ [mm 2 ] M Ed N Ed L=1, , ,0 200,0 0 Górne 3 O12 (339,29) (3) ,0-0,249 0 Dolne 3 O12 (339,29) (3) ,0 - -0, , ,0 200,0 0 Górne 3 O12 (339,29) (3) ,0-0,153 0 Dolne 3 O12 (339,29) (3) ,0 - -0, , ,0 200,0 0 Górne 3 O12 (339,29) (3) ,0-0,153 0 Dolne 3 O12 (339,29) (3) ,0 - -0, , ,0 200,0 0 Górne 3 O12 (339,29) (3) ,0-0 0 Dolne 3 O12 (339,29) (3) ,0 - -0,640 0 obciążenia x M Rd 19 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika 41,6 21,709 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika 41,6-21,709 13

14 obciążenia x M Rd 20 1,15*Stałe biegu + 1,05*Zmienne biegu + 1,15*Stałe spocznika + 1,50*Zmienne spocznika 41,6 21,709 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika 41,6-21, ,15*Stałe biegu + 1,05*Zmienne biegu + 1,15*Stałe spocznika + 1,50*Zmienne spocznika 41,6 21,709 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika 41,6-21, ,00*Stałe biegu + 1,00*Stałe spocznika 41,6 21,709 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika 41,6-21,709 U MRd [] V Ed V Ed,red T Ed 19 0,011-2,081-0,503 1,343 0,017-1,066-0,248 0, ,007-2,081-0,503 1,343 0,017-1,066-0,248 0, ,007-2,081-0,503 1,343 0,017-1,066-0,248 0, ,216-0,216 0,197 0,029-0,118-0,118 0,115 obciążenia V Rd,c V Rd,max 19 1,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika 23, ,975 1,00*Stałe biegu + 1,00*Stałe spocznika 23, , ,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika 23, ,975 1,00*Stałe biegu + 1,00*Stałe spocznika 23, , ,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika 23, ,975 1,00*Stałe biegu + 1,00*Stałe spocznika 23, , ,35*Stałe biegu + 1,05*Zmienne biegu + 1,35*Stałe spocznika + 1,05*Zmienne spocznika 23, ,975 1,00*Stałe biegu + 1,00*Stałe spocznika 23, ,975 V Rd,s V Rd U VRd [] T Rd,c T Rd,max U Rd,max [] U Rd,c [] T Rd,s T Rd,sl T Rd U TRd [] [ ] 19 19,372 23,627 0,163 23, ,975 0,163 0,541 12, ,585 0,157 45,00 19,372 23,627 0,093 23, ,975 0,093 0,311 12, ,585 0,091 45, ,372 23,627 0,163 23, ,975 0,163 0,541 12, ,585 0,157 45,00 19,372 23,627 0,093 23, ,975 0,093 0,311 12, ,585 0,091 45, ,372 23,627 0,163 23, ,975 0,163 0,541 12, ,585 0,157 45,00 19,372 23,627 0,093 23, ,975 0,093 0,311 12, ,585 0,091 45, ,999 23,627 0,023 23, ,975 0,023 0,085 13, ,585 0,023 45,00 14,999 23,627 0,013 23, ,975 0,013 0,049 13, ,585 0,013 45, UWAGI DO WYKONANIA PRAC. Podczas wykonywania prac związanych z wykonaniem nowego biegu schodowego należy przestrzegać poniżej podanych zasad: Wykonać rozbiórkę pierwszego biegu schodowego. Ponieważ belka spocznika na półpiętrze posiada widoczne ugięcie należy wykonać jego podparcie za pomocą HEB100 wg załączonego rysunku. Wykonać rozbiórkę stopni na pierwszym biegu schodowym. Ławy fundamentowe wykonać z zastosowaniem betonu C20/25 oraz stali zbrojeniowej RB500B. Słupy wykonać z betonu z zastosowaniem betonu C20/25 oraz stali zbrojeniowej RB500B Bieg schodowy wykonać z zastosowaniem betonu C20/25 oraz stali zbrojeniowej RB500B. 14

15 Zaleca się stosowanie betonów z domieszkami przeznaczonymi do wykonywania mieszanek betonowych o skróconym czasie wiązania. Stal konstrukcyjna nie może posiadać powierzchniowych ognisk korozji stali (podczas wykonywania odbioru zbrojenia należy zwrócić na to szczególną uwagę) Otulenie prętów zbrojeniowych nie powinno być mniejsze niż 25mm (klasa środowiskowa X0). W przypadku ław fundamentowych otulenie prętów nie powinno być mniejsze niż 50mm. Do uzyskania właściwego otulenia należy zastosować dystansowe podkładki pod zbrojenie. Zbrojenie nie może przemieszczać się podczas betonowania. Zagęszczenie betonu za pomocą wibratorów wgłębnych. Podczas pielęgnacji betonu należy jego powierzchnie utrzymać w stanie wilgotnym. Okładziny wykonać z płytek zaliczanych do klasy V wg normy PN-EN ISO Klej do płytek powinien spełniać wymogi zgodnie z normą PN-EN jak dla kleju C2S2. Kolorystyka okładzin zbliżona do lastryka. Zastępcze schody wykonane do tymczasowej komunikacji wykonać z drewna. Wysokość poręczy 110cm, szerokość biegu schodowego 80cm UWAGI KOŃCOWE. Kierownik Budowy winien należeć do Okręgowej Izby Inżynierów Budownictwa, posiadać aktualne ubezpieczenie od odpowiedzialności cywilnej oraz odpowiednie doświadczenie zawodowe a także uprawnienia w odpowiednim zakresie. Obowiązkiem kierownika jest sprawdzenie stopnia znajomości przepisów BHP przez zatrudnionych pracowników oraz sprawdzenie kwalifikacji pracowników wykonujących roboty specjalistyczne. Roboty należy wykonywać zgodnie z "Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych", wytycznymi producentów materiałów wskazanych w projekcie i obowiązującymi przepisami BHP, pod nadzorem osób posiadających uprawnienia do pełnienia samodzielnych funkcji technicznych w budownictwie. Teren znajdujący się w rejonie prowadzonych prac budowlanych odpowiednio oznakować. Wymienione w projekcie materiały a co za tym idzie ich parametry techniczne należy traktować jako minimalne. 15

16 5. PLAN BIOZ. Budynek mieszkalny zlokalizowany przy ul. Obrońców Westerplatte 16 w Łodzi. INWESTOR: Zarząd Lokali Miejskich Al. Tadeusza Kościuszki Łódź Data opracowania: Podpis sporządzającego plan: Wrzesień

17 CZĘŚĆ A CZĘŚĆ OPISOWA PLANU BEZPIECZEŃSTWA I OCHRONY ZDROWIA NA BUDOWIE ZAGADNIENIA OGÓLNE 1. Podstawa opracowania Zlecenie ZLM w Łodzi na wykonanie Planu bioz zgodnie z ustawą Prawo budowlane z 1994 r. (tj. Dz. U. z 2010 r. Nr 243, poz ze zmianami) oraz wymogami: a. projekt budowlany b. specyfikacje dla wymagań ogólnych oraz robót 2. Przedmiot opracowania Przedmiotem opracowania jest wykonanie projektu Planu bezpieczeństwa i ochrony zdrowia obejmującego: a. organizację i technologię wykonania założonych robót (część A) 3. Zakres opracowania Opracowanie dotyczy: a. robót przygotowawczych, w tym: Zabezpieczenie miejsca wykonywania prac /wygrodzenie placu budowy, oznakowanie tablicami informacyjnymi/ b. budowy: Wykonanie wzmocnienia spocznika półpiętra Wykonanie rozbiórki biegu schodowego Wykonanie fundamentu pod nowy bieg schodowy Wykonanie nowego biegu schodowego 4. Cel opracowania oraz osoby odpowiedzialne: Cel Celem opracowania jest spełnienie wymogów określonych w aktach prawnych dotyczących Planu bezpieczeństwa i ochrony zdrowia na budowie. Osoby odpowiedzialne Nadzór ze strony inwestora sprawuje: inspektor nadzoru Nadzór ze strony wykonawcy sprawują: kierownik budowy, kierownik robót, mistrzowie, brygadziści, inspektor bhp. 5. Lokalizacja budowy i zakres robót całościowych objętych wykonawstwem według specyfikacji Łódź, ul. Obrońców Westerplatte 16 Prace remontowe na budynku mieszkalnym przy ul. Obrońców Westerplatte 16 17

18 ZAKRES PROWADZONYCH ROBÓT Prace wstępne przygotowawcze - wygrodzenie obszaru budowy - zabezpieczenie budynku w celu umożliwienia bezpiecznego prowadzenia prac Prace budowlane - Wykonanie wzmocnienia spocznika półpiętra - Wykonanie rozbiórki biegu schodowego - Wykonanie fundamentu pod nowy bieg schodowy - Wykonanie nowego biegu schodowego KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW, ETAPÓW Obiekt: Budynek mieszkalny przy ul. Obrońców Westerplatte 16 w Łodzi Etap/etapy: - Wykonanie wzmocnienia spocznika półpiętra - Wykonanie rozbiórki biegu schodowego - Wykonanie fundamentu pod nowy bieg schodowy - Wykonanie nowego biegu schodowego MONTAŻ URZĄDZEŃ BEZPIECZEŃSTWA RUCHU I ROBOTY WYKOŃCZENIOWE i tu wymienić można: SKŁADOWISKA Składowisko materiałów sypkich: Gruz, Ziemia PRACE STWARZAJĄCE ZAGROŻENIA Prace stwarzające szczególne ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi, w szczególności upadek z wysokości: Prace prowadzone na wysokości (drabiny, rusztowania) Na powierzchniach wzniesionych na wysokość powyżej 1,0m nad poziomem podłogi lub ziemi, na których w związku z wykonywaną pracą mogą przebywać pracownicy lub służących jako przejścia, powinny być zainstalowane balustrady składające się z poręczy ochronnych umieszczonych na wysokości co najmniej 1,1m i krawężników o wysokości co najmniej 0,15m. Pomiędzy poręczą i krawężnikiem powinna być umieszczona w połowie wysokości poprzeczka lub przestrzeń ta powinna być wypełniona w sposób uniemożliwiający wypadnięcie osób. Jeśli ze względu na rodzaj i warunki wykonywania prac na wysokości zastosowanie tego typu balustrad jest niemożliwe, należy stosować inne skuteczne środki ochrony pracowników przed upadkiem z wysokości, odpowiednie do rodzaju i warunków wykonywania pracy. Prace na wysokości powinny być organizowane i wykonywane w sposób niezmuszający pracownika do wychylania się poza obręcz balustrady lub obrys urządzenia, na którym stoi. Przy pracach na: drabinach, klamrach, rusztowaniach i innych podwyższeniach nieprzeznaczonych na pobyt ludzi, na wysokości do 2m nad poziomem podłogi lub ziemi niewymagających od pracownika wychylania się poza obręcz balustrady lub obrys urządzenia, na którym stoi albo przyjmowania innej wymuszonej pozycji ciała grożącej upadkiem z wysokości, należy zapewnić, aby: - drabiny, klamry, rusztowania i inne podwyższenia były stabilne i zabezpieczone przed nieprzewidywaną zmianą położenia oraz posiadały odpowiednią wytrzymałość na przewidywane obciążenie - rusztowania i podesty ruchome wiszące powinny spełniać wymagania określone odpowiednio w odrębnych przepisach oraz Polskich Normach. 18

19 Przy pracach na: słupach, masztach, konstrukcjach wieżowych, kominach, konstrukcjach budowlanych bez stropów, a także przy ustawianiu lub rozbiórce rusztowań oraz przy pracach na drabinach i klamrach na wysokości powyżej 2m nad poziomem terenu zewnętrznego lub podłogi należy w szczególności: - przed rozpoczęciem prac sprawdzić stan techniczny konstrukcji lub urządzeń, na których mają być wykonywane prace, w tym ich stabilność, wytrzymałość na przewidywane obciążenie oraz zabezpieczenie przed nieprzewidywaną zmianą położenia, a także stan techniczny stałych elementów konstrukcji lub urządzeń mających służyć do mocowania linek bezpieczeństwa: - zapewnić stosowanie przez pracowników sprzętu chroniącego przed upadkiem z wysokości odpowiedniego do rodzaju wykonywanych prac - zapewnić stosowanie przez pracowników hełmów ochronnych przeznaczonych do prac na wysokości. Łącza, przyłącza elektroenergetyczne (umiejscowienie, oznakowanie): Przed rozpoczęciem prac należy rozpoznać położenie sieci elektroenergetycznej w budynku WYDZIELENIE I OZNAKOWANIE MIEJSCA ROBÓT BUDOWLANYCH, DROGOWYCH I INNYCH Roboty budowlane: a) Teren budowy będzie ogrodzony i oznakowany stosownymi tablicami i znakami b) Plac składowy materiałów z rozbiórki będzie oznaczony i zlokalizowany w miejscu nie utrudniającym ruchu pojazdów ZASADY STOSOWANIA ŚRODKÓW OCHRONY OSOBISTEJ ZABEZPIECZAJĄCYCH PRZED SKUTKAMI ZAGROŻEŃ Przed upadkiem z wysokości należy stosować szelki bezpieczeństwa Zasady nadzoru nad pracami szczególnie niebezpiecznymi przez: kierownika robót lub kierownik budowy, który przeprowadza instruktaż ogólny i stanowiskowy przed rozpoczęciem robót w zakresie prowadzonych robót. Szkolenie podstawowe wprowadzi firma z uprawnieniami do prowadzenia szkoleń BHP i Ppoż. w zakresie: instruktażu obejmującego przede wszystkim: a) określenia zasad postępowania w przypadku wystąpienia zagrożenia b) konieczności stosowania przez pracowników środków ochrony indywidualnej zabezpieczających przed skutkami zagrożeń c) zasad bezpośredniego nadzoru nad pracami szczególnie niebezpiecznym przez wyznaczone w tym celu osoby MIEJSCE PRZECHOWYWANIA DOKUMENTÓW Dokumentacja budowy: Kierownik budowy na terenie budowy Dokumenty niezbędne do prawidłowej eksploatacji maszyn i urządzeń technicznych: Kierownik budowy na terenie budowy Dokumentacja szkoleń bhp, badań lekarskich, uprawnień pracowników: Biuro firmy wykonawczej 19
