1 Spis treści 1. DOKUMENTY FORMALNO PRAWNE DANE OGÓLNE ZLECENIODAWCA PODSTAWA OPRACOWANIA PRZEDMIOT, CEL I ZAKRES DOKUMENTACJI PROJEKTOWEJ EKSPERTYZA TECHNICZNA DOKUMENTACJA ZDJĘCIOWA INFORMACJE O OBIEKCIE ANALIZA STATECZNO-WYTRZYMAŁOŚCIOWA WIĘŹBY DACHOWEJ WNIOSKI ZALECENIA PROJEKT ROZBIÓRKI BHP PODCZAS WYKONYWANIA ROBÓT ROZBIÓRKOWYCH PLAN BIOZ Załączniki: Mapa zasadnicza Spis rysunków: Rys nr 1 Elewacja frontowa Rys nr 2 Elewacja boczna Rys nr 3 Rzut kondygnacji Oświadczenie projektanta..25 1

2 1. DOKUMENTY FORMALNO PRAWNE Kserokopia zaświadczenia o członkostwie w Małopolskiej Okręgowej Izbie Inżynierów Budownictwa. 2

3 1.2. Kserokopia uprawnień budowlanych. 3

4 4

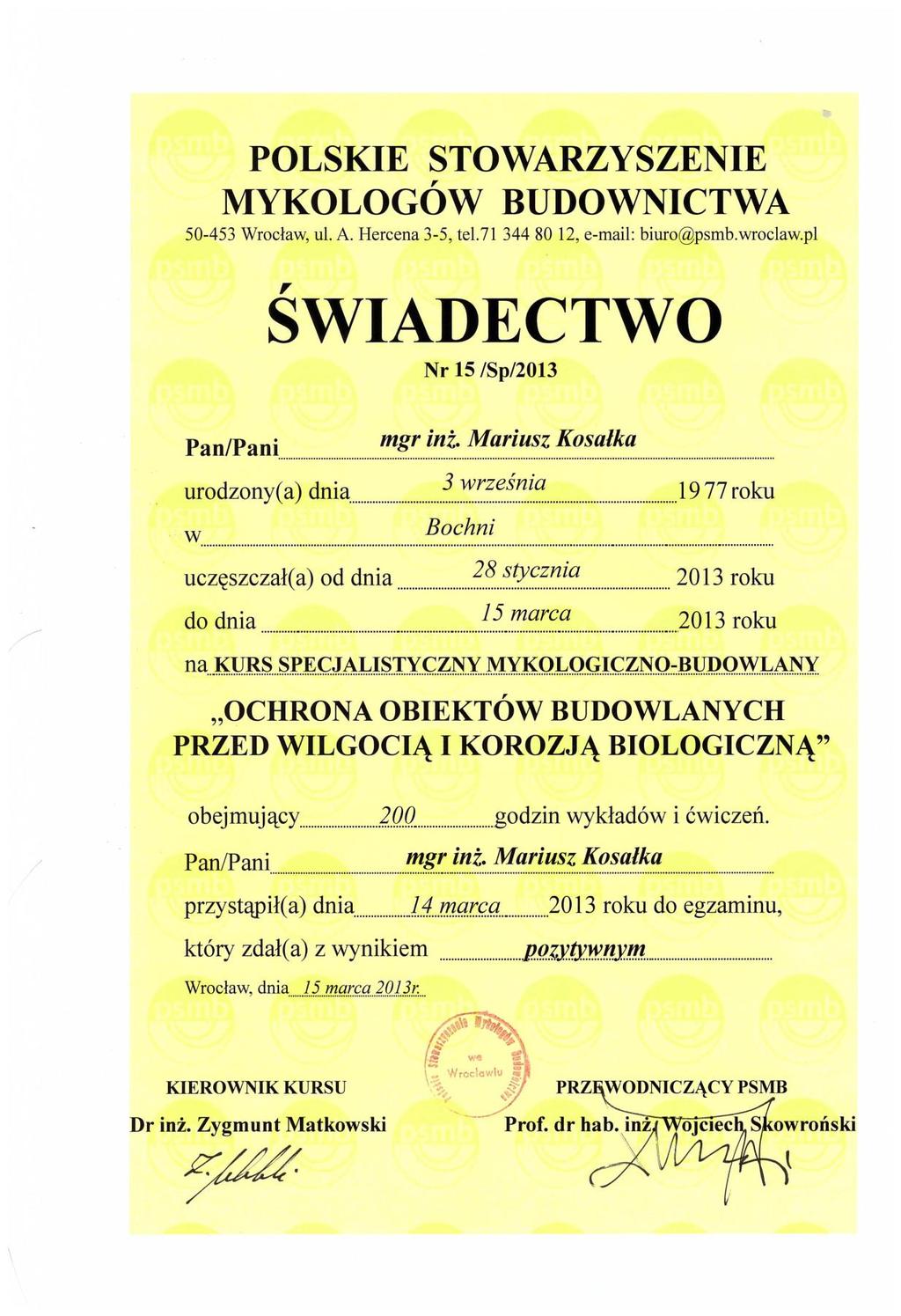

5 1.3. Kserokopia kursu mykologicznego. 5

6 2. DANE OGÓLNE ZLECENIODAWCA. Administracja Zasobów Komunalnych Łódź-Bałuty przy ul Wielkopolskiej 53, Łódź 2.2. PODSTAWA OPRACOWANIA. Podstawa opracowania obejmuje: Umowa nr AZK1/65/U/2015. Dokumentację fotograficzną sporządzoną przez autorów niniejszej dokumentacji podczas wizji lokalnych Wizje lokalne, które miały miejsce w dniach r., r. Normy budowlane, instrukcje i aprobaty ITB, w tym m.in.: PN-82/B Obciążenia budowli. Obciążenia stałe. PN-82/B Obciążenia budowli. Obciążenia zmienne technologiczne. Podstawowe obciążenia technologiczne i montażowe. PN-EN 1990:2004. Eurokod. Podstawy projektowania konstrukcji. PN-EN 1990:2004/AC Eurokod. Podstawy projektowania konstrukcji. PN-EN 1990:2004/NA Eurokod. Podstawy projektowania konstrukcji. PN-EN : Eurokod 1: Oddziaływania na konstrukcje. Część 1-1: Oddziaływania ogólne. Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach. PN-EN : Eurokod 3: Projektowanie konstrukcji drewnianych. Część 1-1: Postanowienia ogólne. Reguły ogólne i reguły dla budynków. PN-EN : Eurokod 6: Projektowanie konstrukcji murowych. Część 1-1: Postanowienia ogólne. Reguły ogólne dla zbrojonych i niezbrojonych konstrukcji murowych. Instrukcja ITB 403/2004. Warunki techniczne wykonania i odbioru robót budowlanych. Część A. Roboty ziemne i konstrukcyjne. Zeszyt 4. Konstrukcje drewniane. Programy użyte do wykonania niniejszego opracowania: Obliczenia za pomocą - AxisVM 12 R3h (nr licencji: 5042) Rysunki za pomocą - Allplan firmy Nemetschek (nr licencji: 2738) Kosztorys za pomocą Norma Pro (nr licencji: 34260) Literatura techniczna związana z tematem ekspertyzy: S.Pyrak,W.Włodarczyk Posadowienie budowli, konstrukcje murowe i drewniane J.Kotwica Konstrukcje drewniane w budownictwie tradycyjnym J.Hoła,P.Pietraszek,K.Schabowicz Obliczanie konstrukcji budynków wznoszonych tradycyjnie L.Rudziński Konstrukcje drewniane naprawy, wzmocnienia L.Rudziński konstrukcje murowe remonty i wzmocnienia 6

7 E.Masłowski, D.Spiżewska- Wzmocnienie konstrukcji budowlanych M.Rajczyk Zagrożenia mikologiczne w budownictwie J.Ważny, J.Karyś Ochrona budynków przed korozją biologiczną Obowiązujące przepisy budowlane w tym m.in. Prawo budowlane ustawa z dnia 7 lipca 1994r. (Dz. U. Nr 89, poz. 414), tekst jednolity Dz.U. 2013r. Nr 1256 poz Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie z dnia 12 kwietnia 2002r. ( Dz.U.Nr 75,poz 690), tekst jednolity Dz.U.2013r poz PRZEDMIOT, CEL I ZAKRES DOKUMENTACJI PROJEKTOWEJ. Przedmiotem niniejszego opracowania jest: Wykonanie ekspertyzy stanu technicznego budynku gospodarczego wraz z analizą opłacalności oraz projektem rozbiórki budynku gospodarczego przy ul. Zgierskiej 10 w Łodzi. 7

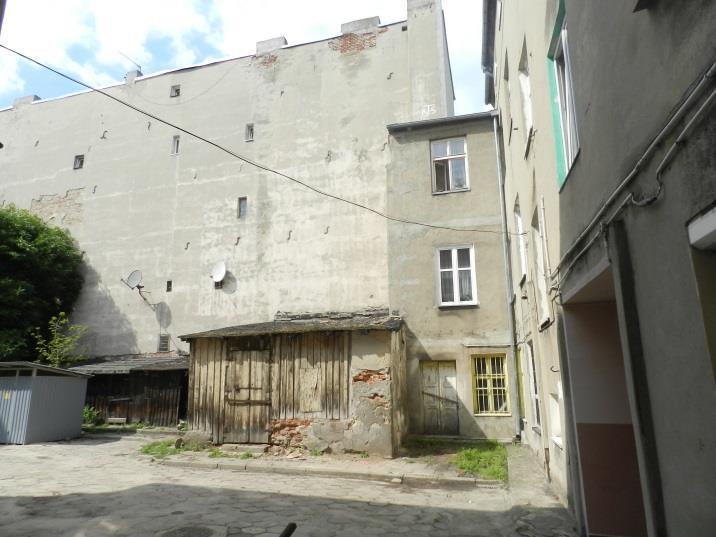

8 3. EKSPERTYZA TECHNICZNA DOKUMENTACJA ZDJĘCIOWA Fot. 01. Widok ogólny budynku gospodarczego. Fot. 02. Widok ogólny budynku gospodarczego. Fot. 03. Widok ogólny komórki lokatorskiej. Fot. 04. Degradacja cegły w strefie cokołowej. 8

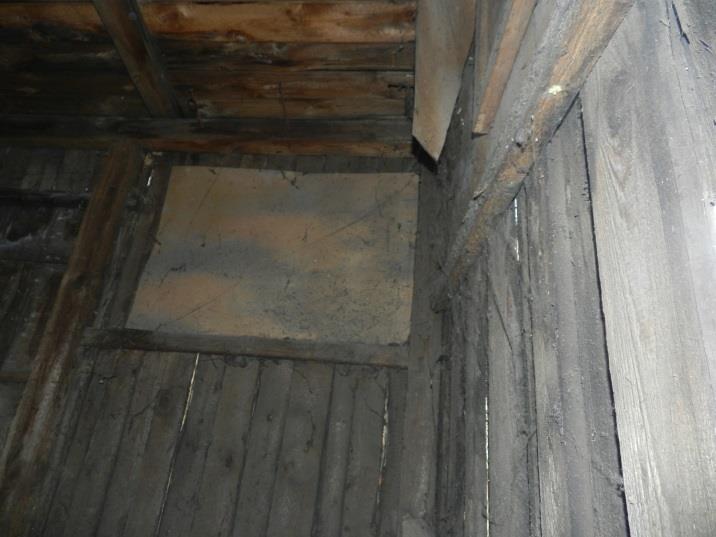

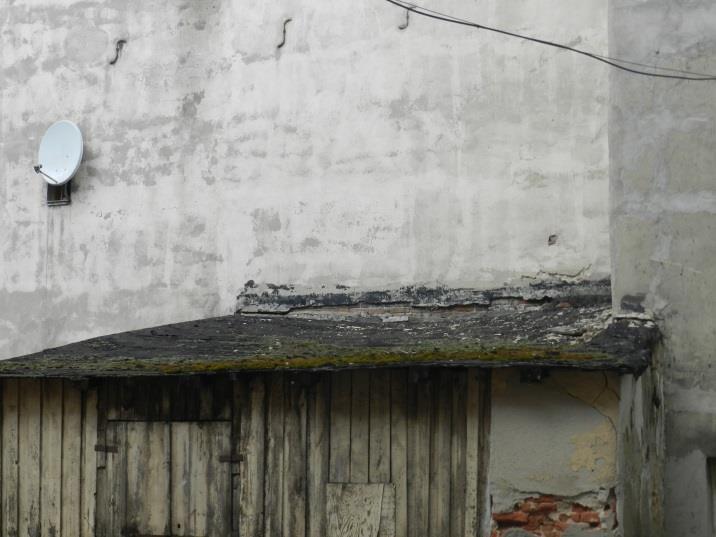

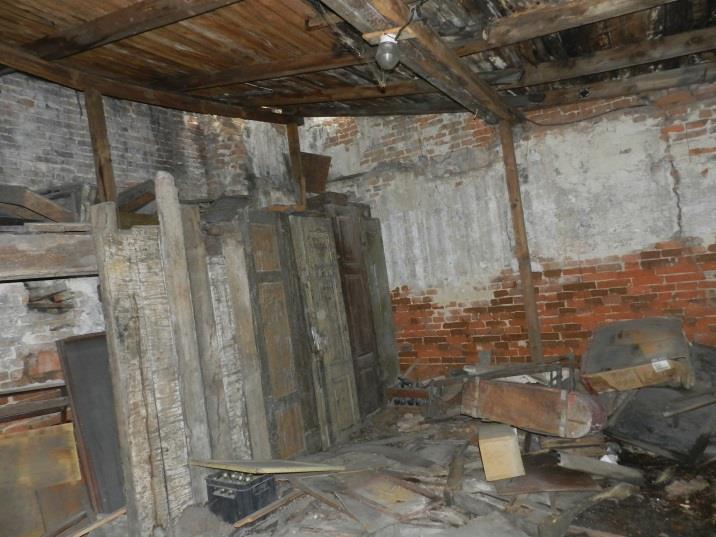

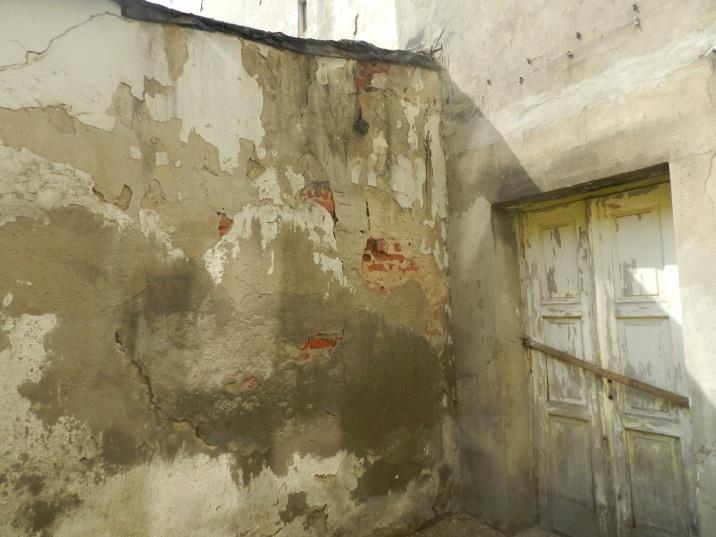

9 Fot. 05. Połączenie budynku gospodarczego z mieszkalnym.. Fot. 06. Widok pokrycia dachowego. Fot. 07. Widok więźby dachowej. Fot. 08. Wspólna ściana budynku gospodarczego oraz mieszkalnego.. Fot. 09. Widok ściany szkieletowej wykończone deskami szalunkowymi. Fot. 10. Widok strefy cokołowej oraz fundamentu budynku gospodarczego. 9

10 3.2. INFORMACJE O OBIEKCIE. Przedmiotowy budynek gospodarczy jest zlokalizowany przy ul. Zgierskiej 10 w Łodzi. Jest to budynek jednokondygnacyjny. Wykonany częściowo w konstrukcji drewnianej, jak również w konstrukcji murowej. Zlokalizowany jest na działce nr 332/3 Obręb B-47. Kubatura budynku wynosi około 175m 3. Przedmiotowy budynek zlokalizowany jest po prawej stronie dziedzińca. Jest przyległy do budynku zlokalizowanego przy ul. Zgierskiej 12. Jednakże przedmiotowy budynek nie jest połączony konstrukcyjnie z budynkiem mieszkalnym przy ul. Zgierskiej 12. Po oględzinach stwierdzono, że budynek ma wspólną ścianę wykonaną z elementów murowych. Przemawia za tym brak zarysowania na połączeniu ściany budynku mieszkalnego zlokalizowanego przy ul. Zgierskiej 10 z przedmiotowym budynkiem gospodarczym. Dodatkowe informacje w przedmiotowej sprawie można uzyskać po wykonaniu oględzin od wnętrza przedmiotowego budynku gospodarczego. Więźba dachowa wykonana w formie dachu pulpitowego (jednospadowa). Więźba dachowa została podparta za pomocą trzech ram stolcowych składających się z słupków oraz płatwi (dwie ramy podparte za pomocą trzech słupków, natomiast środkowa rama składa się z potrójnej płatwi oraz dwóch słupków). Krokwie w przedmiotowym budynku mają wymiary bxh=8x14cm. Krokwie wykonano w formie belek jednoprzęsłowych połączonych na środkowej płatwi. Aktualnie dach charakteryzuje się nadmiernymi ugięciami. Pokrycie przedmiotowego budynku gospodarczego wykonane jest w postaci papy asfaltowej na pełnym deskowaniu. W okolicach okapu papa oraz deskowanie jest miejscowo uszkodzone. Na połączniu z budynkami przedmiotowe pokrycie nie posiada obróbek blacharskich. Pokrycie przyległe do budynku mieszkalnego ul. Zgierska 12 nie zabezpiecza przed przedostawaniem się wód opadowych do wnętrza budynku gospodarczego. Ściany przedmiotowego budynku wykonane częściowo jako murowe (od strony budynku mieszkalnego, jak również częściowo na elewacji frontowej). Ściany wykonane z cegły w obszarze przyziemia (cokół) znacząco skorodowane. Wyprawa tynkarska przedmiotowej ściany w dużej części uległa zniszczeniu. Narożnik znajdujący się po prawej stronie na elewacji frontowej na styku z dachem nadmiernie zarysowany. Zarysowanie mogło powstać podczas przemieszczenia się (obrócenia się na podporze) elementów więźby dachowej. Pozostałe ściany zostały wykonane jako ściany drewniane szkieletowe wykończone deską szalunkową. Deski ścian zostały również zabezpieczone przed przedostawaniem się wód opadowych do wnętrza budynku gospodarczego za pomocą papy asfaltowej. Budynek posiada fundamenty wykonane z cegły pełnej. Budynek posiada instalację elektryczną. 10

11 3.3. ANALIZA STATECZNO-WYTRZYMAŁOŚCIOWA WIĘŹBY DACHOWEJ. Obciążenie śniegiem, budynek znajduje się w II strefie. Wartości charakterystyczne. s k 0,9 kn/m 2 μ i = 0,8 C e = 1,0 C t = 1,0 s = μ i * C e * C t * s k = 0,72 kn/m 2 Obciążenie przy na styku budynków mieszkalnych z budynkiem gospodarczym Brak efektu ześlizgu śniegu z budynków mieszkalnych. μ 3 = 2,0 C e = 0.8 C t = 1.0 s = μ i * C e * C t * s k = 1,44 kn/m 2 Obciążenie ciężarem własny pokrycia g k =0,45 kn/m 2 Ze względu na obecność korozji biologicznej do obliczeń przyjęto klasę drewna C16 wg PN-EN 338. Rozstaw krokwi od 90 do 110 cm Sprawdzenie nośności krokwi Podsumowanie wymiarowania konstr. drewnianej (Eurokod-PL) Element konstr. Typ Materiał Profil Max. Położ. [m] Sprawdzenie Max. Nx [kn] Vz [kn] 1 (2 3) (Pręt) C16 8x14 1,700 N-M 2, NIE 1,700 N-M-wyboczenie 2, ,700 N-M-zwichrzenie 2, Vy-Vz-Tx 0,624-0,88-5,00 0 My-Vz 0-0,88-5,00 2 (1 2) (Pręt) C16 8x14 1,700 N-M 2, NIE 1,700 N-M-wyboczenie 2, ,700 N-M-zwichrzenie 2, Vy-Vz-Tx 0,624-0,88-5,00 0 My-Vz 0-0,88-5,00 1 (2 3) (Pręt) C16 8x14 1,700 N-M 2, Element konstr. My [knm] Ky Kz K LT Obciążenie położ. LambdaRely LambdaRelz LambdaRelm 1 (2 3) -4,25 1,000 1,000 0,900 Górny 1,503 2,629 0,527 NIE -4,25-4, (1 2) -4,25 1,000 1,000 0,900 Górny 1,503 2,629 0,527 NIE -4,25-4, (2 3) -4,25 1,000 1,000 0,900 Górny 1,503 2,629 0,527 Element konstr. kcy kcz kcrit kmod Przypadek 1 (2 3) 0,378 0,134 1,000 0,650 1,15*Ciężar własny + 1,50*Śnieg NIE 1,15*Ciężar własny + 1,50*Śnieg 1,15*Ciężar własny + 1,50*Śnieg 1,15*Ciężar własny + 1,50*Śnieg 1,15*Ciężar własny + 1,50*Śnieg 2 (1 2) 0,378 0,134 1,000 0,650 1,15*Ciężar własny + 1,50*Śnieg NIE 1,15*Ciężar własny + 1,50*Śnieg 1,15*Ciężar własny + 1,50*Śnieg 11

12 Element konstr. kcy kcz kcrit kmod Przypadek 1,15*Ciężar własny + 1,50*Śnieg 1,15*Ciężar własny + 1,50*Śnieg 1 (2 3) 0,378 0,134 1,000 0,650 1,15*Ciężar własny + 1,50*Śnieg Sprawdzenie nośności płatwi Podsumowanie wymiarowania konstr. drewnianej (Eurokod-PL) Element konstr. Typ Materiał Profil Max. Położ. [m] Sprawdzenie Max. Vz [kn] 1 (1 2) (Pręt) C16 24x14 3,000 N-M 9,281 0,84 NIE 3,000 N-M-wyboczenie 9,281 0,84 3,000 N-M-zwichrzenie 0 0,84 6,800 Vy-Vz-Tx 1,757 31,83 0 My-Vz 0-30,03 1 (1 2) (Pręt) C16 24x14 3,000 N-M 9,281 0,84 Element konstr. My [knm] Ky Kz K LT Obciążenie położ. LambdaRely LambdaRelz LambdaRelm 1 (1 2) -59,02 1,000 1,000 1,000 Górny 3,005 1,753 0,256 NIE -59,02-59, (1 2) -59,02 1,000 1,000 1,000 Górny 3,005 1,753 0,256 Element konstr. kcy kcz kcrit kmod Przypadek 1 (1 2) 0,104 0,287 1,000 0,650 1,15*Stałe dachu + 1,50*Śnieg NIE 1,15*Stałe dachu + 1,50*Śnieg 1,15*Stałe dachu + 1,50*Śnieg 1,15*Stałe dachu + 1,50*Śnieg 1,15*Stałe dachu + 1,50*Śnieg 1 (1 2) 0,104 0,287 1,000 0,650 1,15*Stałe dachu + 1,50*Śnieg Po przeanalizowaniu konstrukcji dachu stwierdzono znaczące przekroczenie stanów SLS jak również ULS. Konstrukcja nie nadaje się do dalszego użytkowania szczególnie w okresie zimowych. Obciążenie śniegiem jest znaczące ponieważ może gromadzić się przy ścianach sąsiednich budynków, natomiast miejsce usytuowania przedmiotowego budynku uniemożliwia jego zwiewanie. W związku z tym do analizy przyjęto wyjątkowe zaspy śnieżne. 4. WNIOSKI. Po dokonaniu oględzin budynku, jak również po przeprowadzeniu analizy statecznowytrzymałościowej konstrukcji murowych, stwierdzono: Konstrukcja dachu nie spełnia wymogów dalszej jej bezpiecznej eksplantacji. Stan ULS znacząco przekroczony Pokrycie dachowe nie zapewnia zabezpieczenia przed opadami. Ponadto budynek nie posiada obróbek blacharskich jak również orynnowania. Ściana murowa od strony frontowej miejscami skorodowana zwłaszcza w strefie przyziemia. 12

13 Fundamenty przedmiotowego budynku skorodowane w sposób podobny do ściany. 5. ZALECENIA. Wobec powyższego zaleca się, co następuje: Wykonać rozbiórkę przedmiotowego budynku gospodarczego Wykonać rozbiórkę komórki znajdującej się w bezpośrednim sąsiedztwie przedmiotowego budynku gospodarczego ze względu na jej stan techniczny. Aktualnie w przedmiotowej komórce dach uległ całkowitemu zniszczeniu, jak również ściana frontowa przedmiotowej komórki wykazuje już znaczny stopień degradacji. 6. PROJEKT ROZBIÓRKI. Przed przystąpieniem do robót rozbiórkowych należy wykonać wszelkie niezbędne zabezpieczenia terenu rozbiórki - wygrodzić przed dostępem osób postronnych i oznakować o grożącym niebezpieczeństwie. Dodatkowo na ogrodzeniu oznakować tablicami koloru żółtego informującymi o grożącym niebezpieczeństwie. Przed przystąpieniem do rozbiórki należy dokonać sprawdzenia, czy nie występują w nim ukryte instalacje i ewentualnie dokonać ich odłączenia. Projektuje się rozbiórkę metodą tradycyjną (rozbiórkę wykonać w sposób ręczny) w następującej kolejności: 1. Demontaż urządzeń i przewodów instalacyjnych. Urządzenia i instalacje przewidziane do demontażu podlegają rozbiórce w pierwszej kolejności. 2. W pierwszej kolejności wykonać rozbiórkę komórki lokatorskiej. Następnie usunąć wszystkie materiały pochodzące z przedmiotowej rozbiórki. Materiały posegregować. 3. Wykonać podparcie każdej krokwi przynajmniej w dwóch miejscach jak również wykonać podparcie płatwi skrajnych w dwóch miejscach natomiast środkową przynajmniej w czterech miejscach za pomocą stempli drewnianych lub aluminiowych systemowych. Następnie w razie potrzeby ustawić rusztowanie kolumnowe (np. warszawskie) 4. Rozbiórka pokrycia dachowego, ewentualnych obróbek blacharskich. Rozbiórkę pokrycia prowadzić od góry kalenicy w kierunku okapu z jednoczesnym demontażem komina. 5. Rozbiórka więźby dachowej. W pierwszej kolejności dokonać demontażu deskowania rozpoczynając od szczytu dachu i przemieszczając się w dół. Następnie zdemontować krokwie. W następnej kolejności zdemontować płatwie oraz słupki. Drewno zeskładować. 6. Po usunięciu z miejsca roboczego materiałów pochodzących z więźby dachowej przystąpić do rozbierania ścian. W pierwszej kolejności zdemontować ściany wykonane z drewna jako ściany szkieletowe. Po rozebraniu ścian drewnianych przystąpić do rozbiórki ścian wykonanych z cegły pełnej zaczynając od góry demontując poszczególne warstwy. Ponieważ ściana jest zespolona ze ścianą budynku mieszkalnego zlokalizowanego przy ul. Zgierskiej 10 w Łodzi prace rozbiórkowe prowadzić tylko w sposób ręczny. 13

14 7. Po rozebraniu ścian przystąpić do rozbiórki fundamentów a także posadzki znajdującej się w przedmiotowym budynku gospodarczym. 8. Uzyskany gruz załadować i wywieźć. Powstały w wyniku rozbiórki dół po zabudowie zniwelować poprzez wypełnienie mieszaniną piasku i gruntu, z zagęszczeniem warstwami. Wierzchnią warstwę grubości ok. 20 cm zasypać gruntem rodzimym lub wykonać nawierzchnie utwardzona nawiązującą do aktualnie zastosowanej. 9. Segregacja odpadów, transport, utylizacja. W czasie prowadzenia prac rozbiórkowych materiały należy segregować. 10. Po wykonaniu prac rozbiórkowych należy zabezpieczyć ścianę budynku przy ul Zgierskiej 12 przez wykonanie tynku cementowo-wapiennego oraz opaski betonowej. Prace należy uzgodnić z osobą reprezentującą lokatorów budynku mieszkalnego przy ul. Zgierskiej 12. Podsumowując wszystkie prace związane z rozbiórką przedmiotowych obiektów prowadzić w sposób ręczny! W budynkach są wbudowane materiały bitumiczne (pokrycie dachowe) wymagają spełnienia szczególnych wymogów podczas rozbiórki i utylizacji. Transport gruzu prowadzić na bieżąco w miarę postępu robót rozbiórkowych. Wywóz samochodami ciężarowymi (półciężorowymi) samowyładowczymi, zabezpieczonymi plandekami przed pyleniem w czasie jazdy. 7. BHP PODCZAS WYKONYWANIA ROBÓT ROZBIÓRKOWYCH. Oprócz podstawowych zasad BHP obowiązujące na placu budowy należy dodatkowo wprowadzić zakaz przebywania pracowników poniżej prowadzonych prac rozbiórkowych. Prace rozbiórkowe mogą być prowadzone przez osobę lub pod nadzorem osoby posiadającej odpowiednie kwalifikacje zawodowe. Przy prowadzeniu prac rozbiórkowych i wyburzeniowych należy przestrzegać wszystkich obowiązujących przepisów BHP i bezwzględnie stosować wszystkie przewidziane przy tych robotach urządzenia zabezpieczające i ochronne. Pracownicy powinni być zaopatrzeni w komplet potrzebnych narzędzi oraz odzież roboczą, hełmy, okulary i rękawice ochronne. Robót rozbiórkowych na zewnątrz budynku nie należy prowadzić w czasie opadów atmosferycznych i silnego wiatru. Wszystkie przejścia i przejazdy znajdujące się w zasięgu robót rozbiórkowych muszą być w sposób odpowiedni zabezpieczone, a drogi, obejścia i odjazdy wyraźnie oznakowane. Robotnicy pracujący na wysokości 4 m i powyżej powinni być zabezpieczeni pasami ochronnymi lub linami umocowanymi do trwałych elementów budynku. Robotnicy pracujący poniżej terenu powinni zabezpieczyć miejsce przed osunięciem ziemi Teren rozbiórki ogrodzić w odległości min. 5 m od budynku oraz na bieżąco usuwać powstały gruz. drewniane elementy więźby dachowej układać na placu składowym tak, aby nie blokować komunikacji gruz i inne materiały odpadowe na bieżąco wywozić na wysypisko UWAGA: W trakcie przeprowadzonej inwentaryzacji stwierdzono zły stan wbudowanych materiałów budowlanych w związku z tym nie przewiduje się odzysku materiałów z rozbiórki. 14

15 8. PLAN BIOZ Budynek gospodarczy przy ul. Zgierskiej 10 w Łodzi. INWESTOR: Administracja Zasobów Komunalnych Łódź-Bałuty Ul. Wielkopolska 53, Łódź Data opracowania: Podpis sporządzającego plan: 30 lipiec

16 CZĘŚĆ A CZĘŚĆ OPISOWA PLANU BEZPIECZEŃSTWA I OCHRONY ZDROWIA NA BUDOWIE ZAGADNIENIA OGÓLNE 1. Podstawa opracowania Zlecenie AZK Bałuty w Łodzi na wykonanie Planu bioz zgodnie z ustawą Prawo budowlane z 1994 r. (tj. Dz. U. z 2010 r. Nr 243, poz ze zmianami) oraz wymogami: a. projekt budowlany b. specyfikacje dla wymagań ogólnych oraz robót 2. Przedmiot opracowania Przedmiotem opracowania jest wykonanie projektu Planu bezpieczeństwa i ochrony zdrowia obejmującego: a. organizację i technologię wykonania założonych robót (część A) 3. Zakres opracowania Opracowanie dotyczy: a. robót przygotowawczych, w tym: Zabezpieczenie miejsca wykonywania prac rozbiórkowych b. budowy: Rozbiórkę budynku gospodarczego 4. Cel opracowania oraz osoby odpowiedzialne: Cel Celem opracowania jest spełnienie wymogów określonych w aktach prawnych dotyczących Planu bezpieczeństwa i ochrony zdrowia na budowie. Osoby odpowiedzialne Nadzór ze strony inwestora sprawuje: inspektor nadzoru Nadzór ze strony wykonawcy sprawują: kierownik budowy, kierownik robót, mistrzowie, brygadziści, inspektor bhp. 5. Lokalizacja budowy i zakres robót całościowych objętych wykonawstwem według specyfikacji Łódź, ul. Zgierska 10 Rozbiórka budynku gospodarczego 16

17 ZAKRES PROWADZONYCH ROBÓT Prace wstępne przygotowawcze - wygrodzenie obszaru budowy - zabezpieczenie budynku w celu umożliwienia bezpiecznego prowadzenia prac - ustawienie rusztowań Prace budowlane - Rozbiórka budynku gospodarczego KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW, ETAPÓW Obiekt: Budynek gospodarczy Etap/etapy: Zabezpieczenie elementów konstrukcyjnych, podstemplowanie Rozbiórka budynku gospodarczego w tym rozbiórka: -dach -ściany - fundamenty Uprzątnięcie terenu rozbiórki Plantowanie terenu MONTAŻ URZĄDZEŃ BEZPIECZEŃSTWA RUCHU I ROBOTY WYKOŃCZENIOWE i tu wymienić można: SKŁADOWISKA Składowisko materiałów sypkich: Gruz Utylizacja Papa, drewno PRACE STWARZAJĄCE ZAGROŻENIA Prace stwarzające szczególne ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi, w szczególności upadek z wysokości: Prace prowadzone na wysokości (drabiny, rusztowania) Na powierzchniach wzniesionych na wysokość powyżej 1,0m nad poziomem podłogi lub ziemi, na których w związku z wykonywaną pracą mogą przebywać pracownicy lub służących jako przejścia, powinny być zainstalowane balustrady składające się z poręczy ochronnych umieszczonych na wysokości co najmniej 1,1m i krawężników o wysokości co najmniej 0,15m. Pomiędzy poręczą i krawężnikiem powinna być umieszczona w połowie 17

18 wysokości poprzeczka lub przestrzeń ta powinna być wypełniona w sposób uniemożliwiający wypadnięcie osób. Jeśli ze względu na rodzaj i warunki wykonywania prac na wysokości zastosowanie tego typu balustrad jest niemożliwe, należy stosować inne skuteczne środki ochrony pracowników przed upadkiem z wysokości, odpowiednie do rodzaju i warunków wykonywania pracy. Prace na wysokości powinny być organizowane i wykonywane w sposób niezmuszający pracownika do wychylania się poza obręcz balustrady lub obrys urządzenia, na którym stoi. Przy pracach na: drabinach, klamrach, rusztowaniach i innych podwyższeniach nieprzeznaczonych na pobyt ludzi, na wysokości do 2m nad poziomem podłogi lub ziemi niewymagających od pracownika wychylania się poza obręcz balustrady lub obrys urządzenia, na którym stoi albo przyjmowania innej wymuszonej pozycji ciała grożącej upadkiem z wysokości, należy zapewnić, aby: - drabiny, klamry, rusztowania i inne podwyższenia były stabilne i zabezpieczone przed nieprzewidywaną zmianą położenia oraz posiadały odpowiednią wytrzymałość na przewidywane obciążenie - rusztowania i podesty ruchome wiszące powinny spełniać wymagania określone odpowiednio w odrębnych przepisach oraz Polskich Normach. Przy pracach na: słupach, masztach, konstrukcjach wieżowych, kominach, konstrukcjach budowlanych bez stropów, a także przy ustawianiu lub rozbiórce rusztowań oraz przy pracach na drabinach i klamrach na wysokości powyżej 2m nad poziomem terenu zewnętrznego lub podłogi należy w szczególności: - przed rozpoczęciem prac sprawdzić stan techniczny konstrukcji lub urządzeń, na których mają być wykonywane prace, w tym ich stabilność, wytrzymałość na przewidywane obciążenie oraz zabezpieczenie przed nieprzewidywaną zmianą położenia, a także stan techniczny stałych elementów konstrukcji lub urządzeń mających służyć do mocowania linek bezpieczeństwa: - zapewnić stosowanie przez pracowników sprzętu chroniącego przed upadkiem z wysokości odpowiedniego do rodzaju wykonywanych prac - zapewnić stosowanie przez pracowników hełmów ochronnych przeznaczonych do prac na wysokości. Łącza, przyłącza elektroenergetyczne (umiejscowienie, oznakowanie): Przed rozpoczęciem prac należy rozpoznać położenie sieci elektroenergetycznej w pobliżu przedmiotowego budynku WYDZIELENIE I OZNAKOWANIE MIEJSCA ROBÓT BUDOWLANYCH, DROGOWYCH I INNYCH Roboty budowlane: a) Teren budowy będzie ogrodzony i oznakowany stosownymi tablicami i znakami b) Plac składowy materiałów z rozbiórki będzie oznaczony i zlokalizowany w miejscu nie utrudniającym ruchu pojazdów ZASADY STOSOWANIA ŚRODKÓW OCHRONY OSOBISTEJ ZABEZPIECZAJĄCYCH PRZED SKUTKAMI ZAGROŻEŃ Przed upadkiem z wysokości należy stosować szelki bezpieczeństwa 18

19 Zasady nadzoru nad pracami szczególnie niebezpiecznymi przez: kierownika robót lub kierownik budowy, który przeprowadza instruktaż ogólny i stanowiskowy przed rozpoczęciem robót w zakresie prowadzonych robót. Szkolenie podstawowe wprowadzi firma z uprawnieniami do prowadzenia szkoleń BHP i Ppoż. w zakresie: instruktażu obejmującego przede wszystkim: a) określenia zasad postępowania w przypadku wystąpienia zagrożenia b) konieczności stosowania przez pracowników środków ochrony indywidualnej zabezpieczających przed skutkami zagrożeń c) zasad bezpośredniego nadzoru nad pracami szczególnie niebezpiecznym przez wyznaczone w tym celu osoby MIEJSCE PRZECHOWYWANIA DOKUMENTÓW Dokumentacja budowy: Kierownik budowy na terenie budowy Dokumenty niezbędne do prawidłowej eksploatacji maszyn i urządzeń technicznych: Kierownik budowy na terenie budowy Dokumentacja szkoleń bhp, badań lekarskich, uprawnień pracowników: Biuro firmy wykonawczej 19
