1 Spis treści 1. DOKUMENTY FORMALNO PRAWNE DANE OGÓLNE ZLECENIODAWCA PODSTAWA OPRACOWANIA PRZEDMIOT, CEL I ZAKRES DOKUMENTACJI PROJEKTOWEJ EKSPERTYZA TECHNICZNA DOKUMENTACJA ZDJĘCIOWA OCENA STANU TECHNICZNEGO BUDYNKU ANALIZA KONSTRUKCJI DACHU ANALIZA BELKI STROPOWEJ ANALIZA BIEGU SCHODOWEGO I SPOCZNIKA ANALIZA KONSTRUKCJI MUROWYCH ANALIZA PŁYTY BALKONOWEJ WNIOSKI ZALECENIA

2 1. DOKUMENTY FORMALNO PRAWNE Kserokopia zaświadczenia o członkostwie w Małopolskiej Okręgowej Izbie Inżynierów Budownictwa. 2

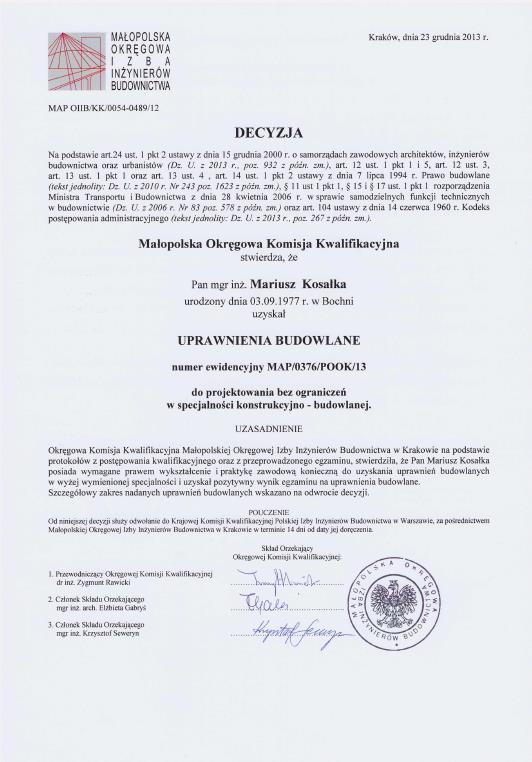

3 1.2. Kserokopia uprawnień budowlanych. 3

4 4

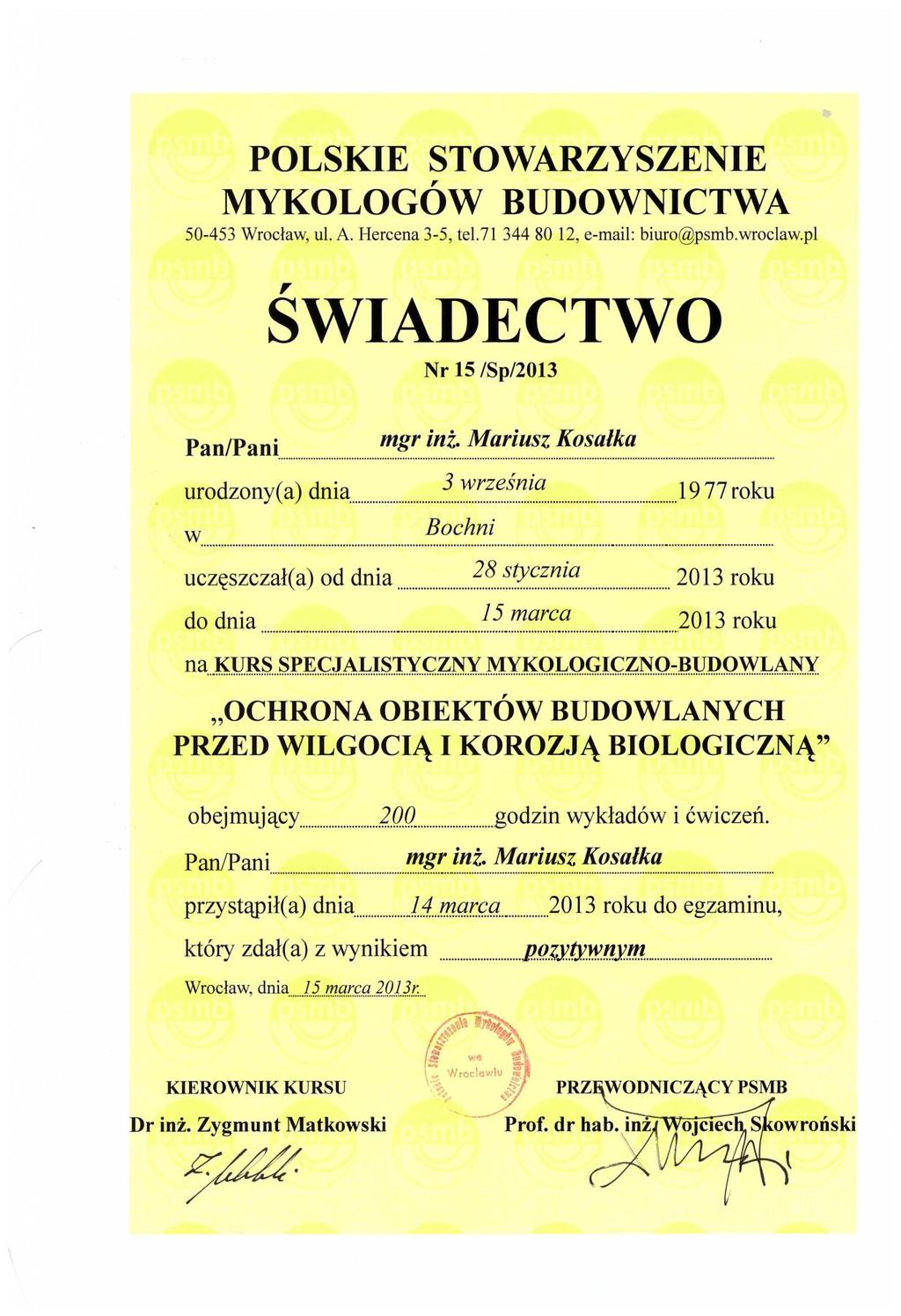

5 1.3. Kserokopia kursu mykologicznego. 5

6 2. DANE OGÓLNE ZLECENIODAWCA. Zarząd Lokali Miejskich, Al. Tadeusza Kościuszki Łódź 2.2. PODSTAWA OPRACOWANIA. Podstawa opracowania obejmuje: Umowa nr 32/P/2016. Dokumentację fotograficzną sporządzoną przez autorów niniejszej dokumentacji podczas wizji lokalnych Normy budowlane, instrukcje i aprobaty ITB, w tym m.in.: PN-82/B Obciążenia budowli. Obciążenia stałe. PN-82/B Obciążenia budowli. Obciążenia zmienne technologiczne. Podstawowe obciążenia technologiczne i montażowe. PN-EN 1990:2004. Eurokod. Podstawy projektowania konstrukcji. PN-EN 1990:2004/AC Eurokod. Podstawy projektowania konstrukcji. PN-EN 1990:2004/NA Eurokod. Podstawy projektowania konstrukcji. PN-EN : Eurokod 1: Oddziaływania na konstrukcje. Część 1-1: Oddziaływania ogólne. Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach. PN-EN : Eurokod 3: Projektowanie konstrukcji stalowych. Część 1-1: Reguły ogólne i reguły dla budynków. PN-EN : Eurokod 5: Projektowanie konstrukcji drewnianych. Część 1-1: Postanowienia ogólne. Reguły ogólne i reguły dotyczące budynków. PN-EN : Eurokod 6: Projektowanie konstrukcji murowych. Część 1-1: Postanowienia ogólne. Reguły ogólne dla zbrojonych i niezbrojonych konstrukcji murowych. Instrukcja ITB 403/2004. Warunki techniczne wykonania i odbioru robót budowlanych. Część A. Roboty ziemne i konstrukcyjne. Zeszyt 4. Konstrukcje drewniane. Programy użyte do wykonania niniejszego opracowania: Obliczenia za pomocą - AxisVM 13 R3 (nr licencji: 5042) Obliczenia za pomocą - Specbud 11 (nr licencji: 327A-4CF8) Literatura techniczna związana z tematem ekspertyzy: S.Pyrak,W.Włodarczyk Posadowienie budowli, konstrukcje murowe i drewniane J.Kotwica Konstrukcje drewniane w budownictwie tradycyjnym J.Hoła,P.Pietraszek,K.Schabowicz Obliczanie konstrukcji budynków wznoszonych tradycyjnie L.Rudziński Konstrukcje drewniane naprawy, wzmocnienia L.Rudziński konstrukcje murowe remonty i wzmocnienia E.Masłowski, D.Spiżewska- Wzmocnienie konstrukcji budowlanych 6

7 M.Rajczyk Zagrożenia mikologiczne w budownictwie J.Ważny, J.Karyś Ochrona budynków przed korozją biologiczną Obowiązujące przepisy budowlane w tym m.in. Prawo budowlane ustawa z dnia 7 lipca 1994r. (Dz. U. Nr 89, poz. 414), tekst jednolity Dz.U. 2013r. Nr 1256 poz Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie z dnia 12 kwietnia 2002r. ( Dz.U.Nr 75,poz 690), tekst jednolity Dz.U.2013r poz Dodatkowe informacje uzyskano z materiałów archiwalnych znajdujących się w książce obiektu, a udostępnionej przez ZLM w Łodzi na poczet sporządzenia niniejszego opracowania PRZEDMIOT, CEL I ZAKRES DOKUMENTACJI PROJEKTOWEJ. Przedmiotem niniejszego opracowania jest: Wykonanie ekspertyzy o stanie technicznym budynku mieszkalnego zlokalizowanego w Łodzi przy ul. 1 Maja 1 (nr budynku w obrębie 618). 7

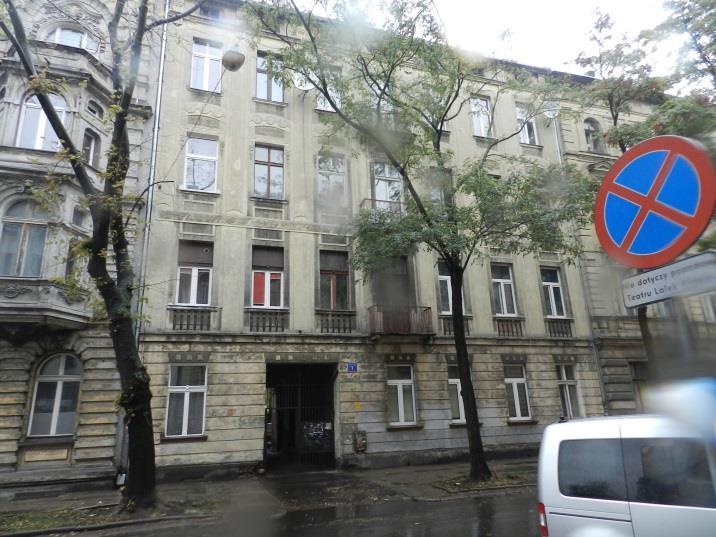

8 3. EKSPERTYZA TECHNICZNA DOKUMENTACJA ZDJĘCIOWA Fot. 01. Widok ogólny budynku. Fot. 02. Widok ogólny budynku Fot. 03. Widok ogólny budynku. Fot. 04. Widok ogólny budynku. 8

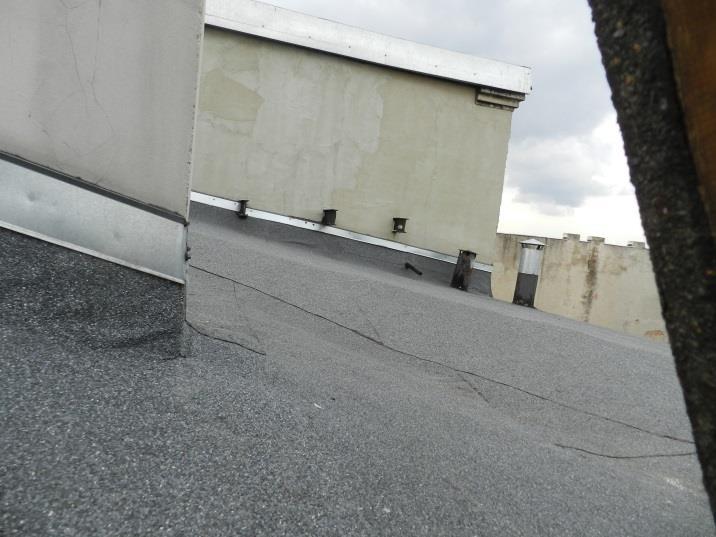

9 Fot. 05. Widok pokrycia dachowego. Fot. 06. Widok więźby dachowej. Fot. 07. Zarysowania w prześwicie bramowym w miejscu oparcia belek stropu. Fot. 08. Widok stropu nad prześwitem bramowym. Fot.09. Biegi schodowe widoczne zarysowania tynku na łączeniu poszczególnych stopni. Fot.10. Widoczne zarysowanie na ścianie w pobliżu przewodów kominowych. 9

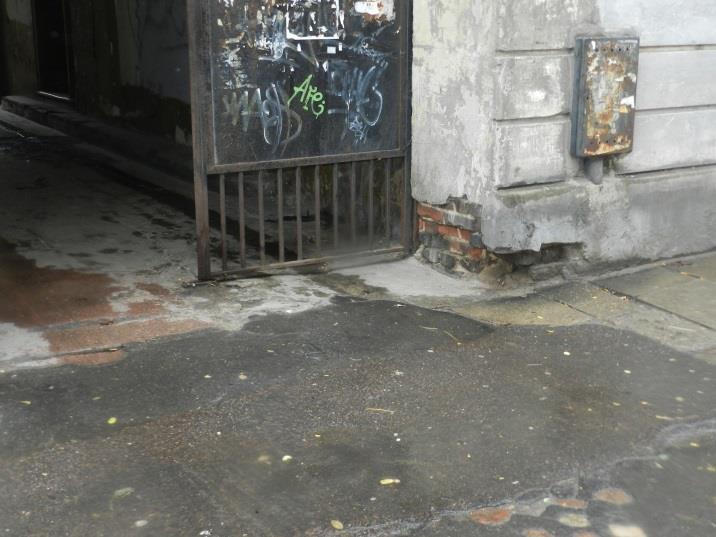

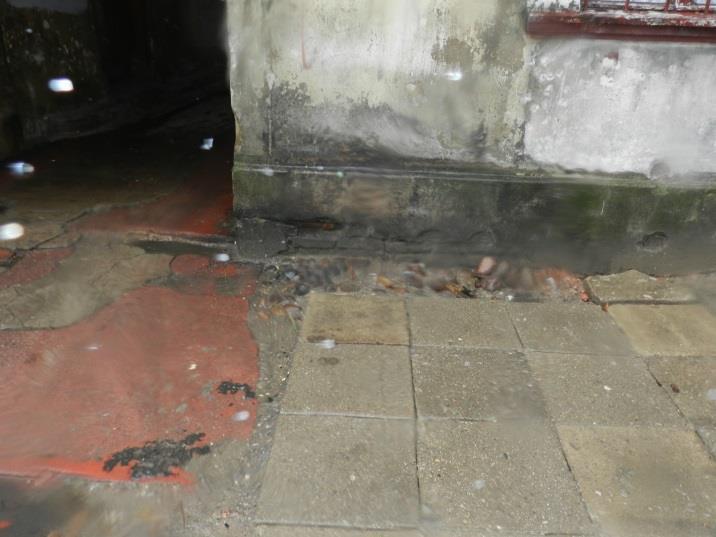

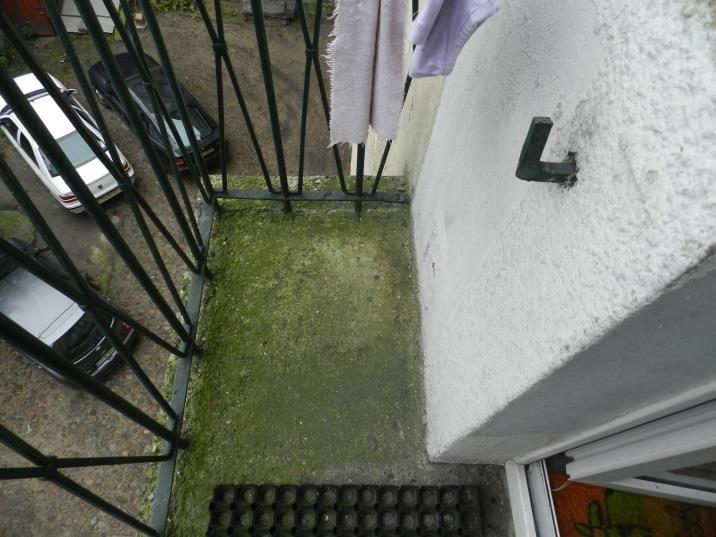

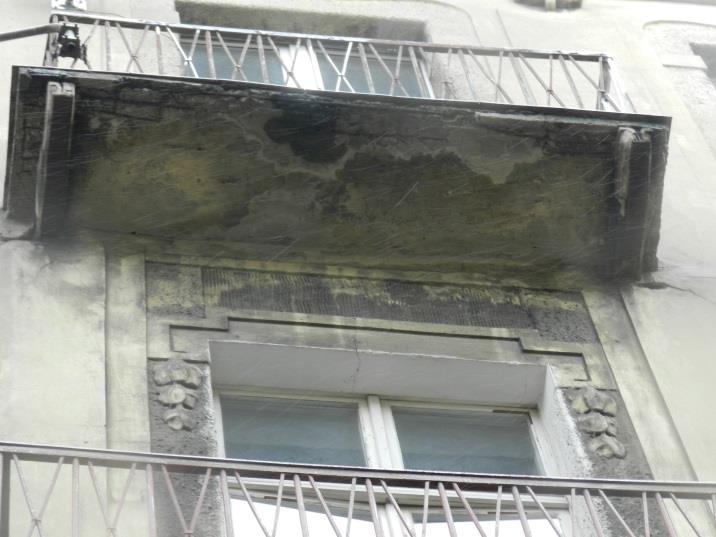

10 Fot. 11. Uszkodzenie ściany przy prześwicie bramowym. Fot. 12. Widoczne ślady braku skutecznej hydroizolacji. Fot. 13. Balkon widok z góry. Znaczący rozwój glonów. Fot. 14. W płytach balkonowych widoczne braki otulenia prętów zbrojeniowych. Fot. 15. Widok sufitu w mieszkaniach. Fot. 16. Brak drzwiczek na wyłączniku prądu w prześwicie bramowym. 10

11 3.2. OCENA STANU TECHNICZNEGO BUDYNKU. Przedmiotowy budynek mieszkalny wielorodzinny usytuowany jest przy Al. 1 Maja 1. Budynek posiada cztery kondygnacje mieszkalne. Wejście do budynku usytuowane w prześwicie bramowym. Elementy konstrukcyjne budynku: Dach dwuspadowy z zastosowaniem ram stalowych. Pochylenie więźby dachowej wynosi około Wymiary elementów konstrukcyjnych krokiew bxh=12x12, 12x13, 7x14cm, płatew bxh = 11x13 cm, słup bxh = 13x13 cm, miecze bxh = 13x13cm. Podane wymiary są wartościami średnimi. Stan techniczny wizualny więźby można określić jako zadawalający, jednakże więźba dachowa nie została odpowiednio zaimpregnowana. Na elementach więźby dachowej widoczne ślady zacieków powstałe podczas nieszczelności pokrycia dachowego. Aktualnie pokrycie szczelne. (wejście na strych z klatki budynku oznaczonego w obrębie pod nr 1262). Dodatkowo krokwie zostały wzmocnione przez przykładki z desek w ich dolnych fragmentach. Strych stanowi jedną całość dla obu budynków. Pokrycie dachowe wykonane z papy termozgrzewalnej na pełnym deskowaniu. Pokrycie zostało poddane remontowi. Stan pokrycia można określić jako dobry. Kominy wykonane z cegły pełnej, wykończone wyprawą tynkarską cementowowapienną. Kominy nie zostały zwieńczone czapką betonową. Obróbki kominów wykonane z papy termozgrzewalnej wykończone listwą dociskową, dodatkowo od góry zabezpieczona masą bitumiczną. Wyprawa tynkarska kominów ponad dachem znajduje się w dostatecznym stanie technicznym z nie wielkimi lokalnymi uszkodzeniami wyprawy tynkarskiej. Wyprawa tynkarska kominów pod dachem lokalnie uszkodzona. Powodem występujących uszkodzeń jest wcześniej występujące zamakanie. Rynny oraz rury spustowe wykonane z blachy ocynkowanej. Zostały wymienione podczas remontu pokrycia dachowego. Ich stan techniczny można określić jako zadawalający. Odprowadzenie wód opadowych do kanalizacji deszczowej. Jedna rura spustowa na dziedzińcu odprowadza wody opadowe bezpośrednio przy budynku. Pozostałe obróbki blacharskie wykonane z blachy ocynkowanej - ich stan techniczny należy określić jako dobry, ponieważ zostały wymienione podczas remontu dachu. Stropy międzykondygnacyjne wykonane w konstrukcji drewnianej jako strop ze ślepym pułapem. Wymiary belek stropowych ok bxh=15x30cm w rozstawie średnim co ok cm. Strop ostatniej kondygnacji dodatkowo obciążony więźbą dachową. Belki ostatniej kondygnacji wzmacniane za pomocą przykładek wykonanych z bali. Aktualnie zarówno na stropie poddasza czy to mieszkań nie obserwuje się nadmiernych ugięć. Ściany budynku wykonane z cegły pełnej z zastosowaniem zaprawy wapiennej. Grubość ściany zmienia się po wysokości i wynosi od 25 cm na poddaszu do 70 cm. Grubość ścian wewnętrznych wykonanych z cegły wynosi około 35cm z wyjątkiem ścian działowych. Na ścianach wewnętrznych w rejonie klatki schodowej widoczne zarysowania w miejscu oparcia belek stropowych. Przyczyną powstania zarysowania są siły związane z miejscowym dociskiem i brakiem odpowiednich poduszek pod belkami. Tego typu problem występuje w budynkach z tego okresu budowy i jest dość 11

12 powszechny. Dodatkowo na elewacji szczytowej widoczne zarysowanie w rejonie komina. Takie rysy spowodowane są m.in. tym że przewody kominowe nie zostały ocieplone co w okresie grzewczym powoduje ogrzewanie wewnętrznej części komina a na zewnętrznej znaczny spadek temperatury na powierzchni komina. Tak więc naprężenia powstałe od temperatury na elementach murowych mogą być znaczne i powodować powstawanie zarysowań (lub jej już spowodowały). Budynek nie został poddany termomodernizacji. Aktualnie jego współczynnik przewodzenia ciepła dla ściany kondygnacji przy przyjęciu ich średniej grubości na poziomie około 55cm (tynk zewnętrzny + mur + tynk wewnętrzny) wynosi dla aktualnych warstw U c =1,12[W/m 2 K] dla nowobudowanych budynków mieszkalnych warunek ten wynosi U c =0,25[W/m 2 K], natomiast od roku 2017 warunek ten będzie wynosił U c =0,23[W/m 2 K]. Belki wspornikowe balkonów wykonane z dwuteowników zwykłych I-160 na których została oparta płyta betonowa wykonana z betony C12/15 a także zbrojona stalą klasy A-0 lub A-I. W wyniku wystąpienia zjawiska karbonatyzacji betonu nastąpiło odspojenie otuliny betonu od stali zbrojeniowej a w konsekwencji tego miejscowa korozja stali. Nadproża w budynku wykonane jako ceglane. Lokalnie nad nadprożami widoczne zarysowania. Uszkodzenia takie są typowe dla budynków, które są zlokalizowane tuz przy samej ulicy. Szczególnie wrażliwe są budynki, które zostały wykonane w konstrukcji murowej na zaprawie wapiennej. Ponieważ budynek posiada na kondygnacjach nadziemnych stropy drewniane tak wiec uszkodzenia związane z zarysowaniem ścian pod wpływem sił pochodzących od ruchu samochodów są tego konsekwencją. Ponieważ wielkość sił pochodzących od ruchu kołowego jest nie wielkie jednakże ich intensywność wpływa na powstawanie uszkodzeń. Powstają drgania budynku związane z ruchem gruntu. Głównym kierunkiem drgań w gruncie jest fala powierzchniowa Rayleigha i poziomy kierunek drgań gruntu. Poziomo drgająca masa budynku wzbudza siły bezwładności które muszą być przeniesione przez konstrukcję. Po przekroczeniu wytrzymałości muru na rozciąganie zaczyna się pojawiać zarysowanie. Wyprawa tynkarska elewacji wykonana z zaprawy cementowo-wapiennej. Uszkodzenia wyprawy tynkarskiej zlokalizowane są w pobliżu styku z gruntem, w rejonie belek wspornikowych balkonów. Dodatkowo na elewacji od strony ul. 1 Maja występują różnego rodzaju architektoniczne ozdoby elewacyjne np. boniowanie. Schody wewnętrzne w budynku wykonane jako betonowe nakładane (prefabrykowane) jednym końcem oparte na ścianie a drugim na belce stalowej wykonanej z dwuteownika I-120. Lokalnie od spodu biegów schodowych występuje zarysowanie tynku na łączeniu poszczególnych stopni. Przyczyną powstawania uszkodzeń są różne wartości w przemieszczeniu poszczególnych stopni w stanie SLS, które rośnie od podpory w kierunku środka belki zastosowanej w biegu a spada na przeciwległej podporze. Spoczniki w budynku wykonane jako sklepienia odcinkowe. Na belkach sklepień opierają się biegi schodowe. Od spodu biegów widoczne zarysowania tynku m.in. w wyniku różnego przemieszczania się belek spoczników (różne ich obciążenie), a także np. z powodu przeprowadzania instalacji przez spoczniki. 12

13 Fundamenty budynku wykonane w formie ław ceglanych. Ze względu na widoczne uszkodzenia cokołu w strefie przy gruncie można wnioskować że hydroizolacja budynku jest nie wystarczająca. Prześwit bramowy wykonany z zastosowaniem sklepień odcinkowych na belkach stalowych. Główne uszkodzenia występujące w prześwicie bramowym związane są z powłokami malarskimi. Budynek posiada instalacje elektryczną, gaz oraz wod-kan. Stolarka okienna wykonana zarówno z drewna jak i PCV. W oknach drewnianych zniszczeniu ulegają powłoki lakiernicze okna. Stolarka drzwiowa wykonana jako drewniana płytowa. Tynki wewnętrzne wykonane jako wapienne. Powłoki malarskie na korytarzu oraz klatce schodowej lokalnie zdegradowane. Mieszkania remontowane indywidualnie, oraz utrzymywane indywidualne ANALIZA KONSTRUKCJI DACHU. Podstawowymi elementami konstrukcji więźby dachowej są: Krokwie o przekroju bxh = 12x12 cm w rozstawie co 80 do 90cm. Płatew przekroju bxh = 13x13 cm Miecz o przekroju bxh = 13x13 cm Słupami o przekroju bxh = 13x13cm Pochylenie więźby dachowej wynosi ok 10 Rozpiętość od 85 do 95 cm. Zestawienie obciążeń wartości charakterystyczne: Ciężar własny deskowania wraz pokryciem dachowym G= 0,30kN/m 2 Obciążenie śniegiem wg PN-EN przypadek (i) przypadek (ii) przypadek (iii) s [kn/m 2 ] Dach dwupołaciowy - Obciążenie charakterystyczne śniegiem gruntu (wg Załącznika krajowego NA): - strefa obciążenia śniegiem 2 s k = 0.9 kn/m 2 - Warunki lokalizacyjne: wyjątkowe, przypadek B2 (brak wyjątkowych opadów i wyjątkowe zamiecie) - Sytuacja obliczeniowa: trwała lub przejściowa - Współczynnik ekspozycji: - teren normalny C e = Współczynnik termiczny C t = 1.0 Połać dachu obciążonego równomiernie - przypadek (i): - Współczynnik kształtu dachu: nachylenie połaci = 10.0 o 13

14 1 = 0.8 Obciążenie charakterystyczne: s = C e C t s k = = kn/m 2 Mniej obciążona połać dachu obciążonego nierównomiernie - przypadek (ii)/(iii): - Współczynnik kształtu dachu: nachylenie połaci = 10.0 o = = = 0.4 Obciążenie charakterystyczne: s = C e C t s k = = kn/m 2 Bardziej obciążona połać dachu obciążonego nierównomiernie - przypadek (ii)/(iii): - Współczynnik kształtu dachu: nachylenie połaci = 10.0 o 1 = 0.8 Obciążenie charakterystyczne: s = C e C t s k = = kn/m 2 Obciążenie wiatrem wg PN-EN kierunek wiatru 6.25 F 6.25 G H F J I h=20.0 przypadek (i) G H J I e/10=2.5 e/10=2.5 Fw,e [kn/m 2 ] przypadek (ii) G H J I e/10=2.5 e/10= b=25.0 przypadek (iii) G H J I e/10=2.5 e/10= przypadek (iv) G H J I e/10=2.5 e/10=2.5 d= Dach dwuspadowy o wymiarach: b = 25.0 m, d = 14.0 m, kąt nachylenia połaci = 10.0 o - Budynek o wysokości h = 20.0 m - Wymiar e = min(b,2 h) = 25.0 m - Wiatr wiejący na ścianę boczną, = 0 o - Wartość podstawowa bazowej prędkości wiatru (wg Załącznika krajowego NA): - strefa obciążenia wiatrem 1; A = 220 m n.p.m. v b,0 = 22 m/s - Współczynnik kierunkowy: c dir = Współczynnik sezonowy: c season = Bazowa prędkość wiatru: v b = c dir c season v b,0 = m/s - Wysokość odniesienia: z e = h-h dis = m - Kategoria terenu IV współczynnik chropowatości: c r (z e ) = 0.6 (19.0/10) 0.24 = 0.70 (wg Załącznika krajowego NA.6) - Współczynnik rzeźby terenu (orografii): c o (z e ) = Średnia prędkość wiatru: v m (z e ) = c r (z e ) c o (z e ) v b = m/s - Intensywność turbulencji: I v (z e ) = Gęstość powietrza: = 1.25 kg/m 3 - Wartość szczytowa ciśnienia prędkości: q p (z e ) = [1+7 I v (z e )] (1/2) v m 2 (z e ) = Pa = kpa - Współczynnik konstrukcyjny: c s c d = Połać w przekroju x/b = pole G - parcie: - Współczynnik ciśnienia zewnętrznego c pe = c pe,10 = Siła oddziaływania wiatru na powierzchnię zewnętrzną: F w,e = c s c d q p (z e ) c pe = = kn/m 2 14

15 Połać w przekroju x/b = pole G - ssanie: - Współczynnik ciśnienia zewnętrznego c pe = c pe,10 = Siła oddziaływania wiatru na powierzchnię zewnętrzną: F w,e = c s c d q p (z e ) c pe = (-1.000) = kn/m 2 Połać w przekroju x/b = pole H - parcie: - Współczynnik ciśnienia zewnętrznego c pe = c pe,10 = Siła oddziaływania wiatru na powierzchnię zewnętrzną: F w,e = c s c d q p (z e ) c pe = = kn/m 2 Połać w przekroju x/b = pole H - ssanie: - Współczynnik ciśnienia zewnętrznego c pe = c pe,10 = Siła oddziaływania wiatru na powierzchnię zewnętrzną: F w,e = c s c d q p (z e ) c pe = (-0.450) = kn/m 2 Połać w przekroju x/b = pole I - parcie: - Współczynnik ciśnienia zewnętrznego c pe = c pe,10 = 0.0 Siła oddziaływania wiatru na powierzchnię zewnętrzną: F w,e = c s c d q p (z e ) c pe = = kn/m 2 Połać w przekroju x/b = pole I - ssanie: - Współczynnik ciśnienia zewnętrznego c pe = c pe,10 = Siła oddziaływania wiatru na powierzchnię zewnętrzną: F w,e = c s c d q p (z e ) c pe = (-0.500) = kn/m 2 Połać w przekroju x/b = pole J - parcie: - Współczynnik ciśnienia zewnętrznego c pe = c pe,10 = Siła oddziaływania wiatru na powierzchnię zewnętrzną: F w,e = c s c d q p (z e ) c pe = = kn/m 2 Połać w przekroju x/b = pole J - ssanie: - Współczynnik ciśnienia zewnętrznego c pe = c pe,10 = Siła oddziaływania wiatru na powierzchnię zewnętrzną: F w,e = c s c d q p (z e ) c pe = (-0.800) = kn/m 2 Siły wewn. prętów [liniowa, Obwiednia (SGN (a, b))] Profil Nazwa przekroju poprzecznego Poł. [m] Węzeł Nx [kn] 1 1 Krokiew 120x120 Nx min 1,15*Stałe dachu + 1,50*Śnieg równomierny + 0,90*Wiatr prawy 2,945 (3) -0, Krokiew 120x120 max 1,15*Stałe dachu + 1,50*Śnieg nierównomierny + 0,90*Wiatr lewy 2,945 (3) 0,441 Profil Nazwa przekroju poprzecznego Poł. [m] Węzeł Vz [kn] 1 1 Krokiew 120x120 Vz min 1,15*Stałe dachu + 1,50*Śnieg nierównomierny + 0,90*Wiatr lewy 2,945 (3) -2, Krokiew 120x120 max 1,15*Stałe dachu + 1,50*Śnieg równomierny + 0,90*Wiatr prawy 3,148 (4) 2,530 Profil Nazwa przekroju poprzecznego Poł. [m] Węzeł My [knm] 1 1 Krokiew 120x120 My min 1,15*Stałe dachu + 1,50*Śnieg nierównomierny + 0,90*Wiatr lewy 4,882 (10) -0, Krokiew 120x120 max 1,15*Stałe dachu + 1,50*Śnieg nierównomierny + 0,90*Wiatr lewy 2,945 (3) 1,515 15

16 liniowa, Obwiednia (SGN (a, b)), My [knm] liniowa, Obwiednia (SGN (a, b)), Nx [kn] liniowa, Obwiednia (SGN (a, b)), Vz [kn] 16

17 Przemieszczenia węzłowe [liniowa, Obwiednia (Wszystkie SGU)] ey [mm] ez [mm] er [mm] 34 ey min 1,00*Stałe dachu + 1,00*Śnieg równomierny + 0,60*Wiatr prawy -1,080-6,131 6, ez min 1,00*Stałe dachu + 1,00*Śnieg nierównomierny + 0,60*Wiatr lewy 1,080-6,129 6,224 fx [mrad] fr [mrad] 29 fx min 1,00*Stałe dachu + 1,00*Śnieg równomierny + 0,60*Wiatr prawy -7,13 7,13 6 max 1,00*Stałe dachu + 1,00*Śnieg nierównomierny + 0,60*Wiatr lewy 7,13 7,13 Przemieszczenia węzłowe [liniowa, Obwiednia (SGU Quasi-stała)] ey [mm] ez [mm] er [mm] fx [mrad] fr [mrad] 34 ey min 1,00*Stałe dachu -0,355-2,014 2,045 0,25 0,25 11 ez min 1,00*Stałe dachu 0,355-2,014 2,045-0,25 0,25 29 fx min 1,00*Stałe dachu -0,103-0,584 0,592-2,34 2,34 Podsumowanie wymiarowania konstr. drewnianej (Eurokod-PL) [liniowa, Obwiednia (SGN (a, b))] Element konstr. Materiał Profil Poł. max [m] Sprawdzenie Max. Nx [kn] Vz [kn] 1 (4 5) C18 Krokiew 120x120 0 N-M 0,443 0,414-2,347 tak 0 N-M-wyboczenie 0,443 0,414-2,347 0 N-M-zwichrzenie 0,436 0,414-2,347 0 Vy-Vz-Msx 0,174 0,414-2,347 0 My-Vz 0 0,414-2,347 2 (2 4) C18 Krokiew 120x120 3,148 N-M 0,438-0,431 2,442 tak 3,148 N-M-wyboczenie 0,446-0,431 2,442 3,148 N-M-zwichrzenie 0,438-0,431 2,442 3,148 Vy-Vz-Msx 0,181-0,431 2,442 0 My-Vz 0 0,267-1,513 3 (1 3) C18 Krokiew 120x120 2,945 N-M 0,443 0,414 2,347 tak 2,945 N-M-wyboczenie 0,443 0,414 2,347 2,945 N-M-zwichrzenie 0,436 0,414 2,347 2,945 Vy-Vz-Msx 0,174 0,414 2,347 0 My-Vz 0-0,239-1,353 4 (3 2) C18 Krokiew 120x120 0 N-M 0,438-0,431-2,442 tak 0 N-M-wyboczenie 0,446-0,431-2,442 0 N-M-zwichrzenie 0,438-0,431-2,442 0 Vy-Vz-Msx 0,181-0,431-2,442 0 My-Vz 0-0,431-2,442 Element konstr. My [knm] Ky Kz K LT Poł. obc. LambdaRely LambdaRelz LambdaRelm 1 (4 5) 1,463 1,000 1,000 0,900 Górne 1,482 1,482 0,304 tak 1,463 2 (2 4) 1,463 1,000 1,000 0,900 Górne 1,584 1,584 0,314 tak 1,463 3 (1 3) 1,463 1,000 1,000 0,900 Górne 1,482 1,482 0,304 tak 1,463 4 (3 2) 1,463 1,000 1,000 0,900 Górne 1,584 1,584 0,314 tak 1,463 Element konstr. kcy kcz kcrit kmod 1 (4 5) 0,387 0,387 1,000 0,800 1,15*Stałe dachu + 1,50*Śnieg równomierny 2 (2 4) 0,345 0,345 1,000 0,800 1,15*Stałe dachu + 1,50*Śnieg równomierny 3 (1 3) 0,387 0,387 1,000 0,800 1,15*Stałe dachu + 1,50*Śnieg nierównomierny 4 (3 2) 0,345 0,345 1,000 0,800 1,15*Stałe dachu + 1,50*Śnieg równomierny 17

18 3.4. ANALIZA BELKI STROPOWEJ. Strop drewniany zestawienie obciążeń. Obciążenia charakterystyczne. Rodzaj obciążenia (obciążenie stałe) Ciężar objętościowy [kn/m 3 ] Obciążenie charakterystyczne [kn/m 2 ] Podłoga 5,5 5,5*0,022 = 0,12 Polepa 8,0 8,0*0,05 = 0,40 Deska 25mm 5,5 5,5*0,025 = 014 Deska 19mm 5,5 5,5*0,019 = 011 Tynk na trzcinie 19,0 0,5*19*0,02 = 0,20 g k = 0,97 Ciężar własny belek został uwzględniony automatycznie. Obciążenie użytkowe stropu wynosi: q k = 1,5 kn/m 2 Obciążenia użytkowe stropu poddasza wynosi q k = 1,2 kn/m 2 Rozstaw belek stropowych ok 80 do 90 cm Belka stropowa bxh=14x28cm Do obliczeń przyjęto drewno klasy C18 wg PN-EN 338. Siły wewn. prętów [liniowa, Obwiednia (SGN (a, b))] Profil Nazwa przekroju poprzecznego Poł. [m] Węzeł Vz [kn] 1 1 Belki stropowe 140 Vz min 1,15*Stałe stropu + 1,50*Zmienne stropu 0 (1) -9, Belki stropowe 140 max 1,15*Stałe stropu + 1,50*Zmienne stropu 5,900 (2) 9, Belki stropowe 140 My min 1,15*Stałe stropu + 1,50*Zmienne stropu 2,950 (14) Belki stropowe 140 max 1,35*Stałe stropu + 1,05*Zmienne stropu 0 (1) -8,348 Profil Nazwa przekroju poprzecznego Poł. [m] Węzeł My [knm] 1 1 Belki stropowe 140 Vz min 1,15*Stałe stropu + 1,50*Zmienne stropu 0 (1) Belki stropowe 140 max 1,15*Stałe stropu + 1,50*Zmienne stropu 5,900 (2) Belki stropowe 140 My min 1,15*Stałe stropu + 1,50*Zmienne stropu 2,950 (14) -14, Belki stropowe 140 max 1,35*Stałe stropu + 1,05*Zmienne stropu 0 (1) 0 18

19 liniowa, Obwiednia (SGN (a, b)), My [knm] liniowa, Obwiednia (SGN (a, b)), Vz [kn] Przemieszczenia węzłowe [liniowa, Obwiednia (Wszystkie SGU)] ez [mm] er [mm] fx [mrad] fr [mrad] 14 ez min 1,00*Stałe stropu + 1,00*Zmienne stropu -29,523 29, max 1,00*Stałe stropu 0 0-6,99 6,99 1 fx min 1,00*Stałe stropu + 1,00*Zmienne stropu ,01 16,01 2 max 1,00*Stałe stropu + 1,00*Zmienne stropu ,01 16,01 Przemieszczenia węzłowe [liniowa, Obwiednia (SGU Quasi-stała)] ez [mm] er [mm] fx [mrad] fr [mrad] 14 ez min 1,00*Stałe stropu + 0,30*Zmienne stropu -17,880 17, max 1,00*Stałe stropu 0 0-6,99 6,99 1 fx min 1,00*Stałe stropu + 0,30*Zmienne stropu 0 0-9,70 9,70 2 max 1,00*Stałe stropu + 0,30*Zmienne stropu 0 0 9,70 9,70 19

20 Podsumowanie wymiarowania konstr. drewnianej (Eurokod-PL) [liniowa, Obwiednia (SGN (a, b))] Element konstr. Materiał Profil Poł. max [m] Sprawdzenie Max. Vz [kn] 1 (1 2) C18 Belki stropowe 140x280 2,950 N-M 0,693 0 tak 2,950 N-M-wyboczenie 0, ,950 N-M-zwichrzenie 0, Vy-Vz-Msx 0,260-9,515 0 My-Vz 0-9,515 Element konstr. My [knm] Ky Kz K LT Poł. obc. LambdaRely LambdaRelz LambdaRelm 1 (1 2) -14,035 1,000 1,000 0,900 Górne 1,273 2,545 0,568 tak -14,035-14, Element konstr. kcy kcz kcrit kmod 1 (1 2) 0,498 0,143 1,000 0,800 1,15*Stałe stropu + 1,50*Zmienne stropu tak 1,15*Stałe stropu + 1,50*Zmienne stropu 1,15*Stałe stropu + 1,50*Zmienne stropu 1,15*Stałe stropu + 1,50*Zmienne stropu 1,15*Stałe stropu + 1,50*Zmienne stropu 3.5. ANALIZA BIEGU SCHODOWEGO I SPOCZNIKA. Zestawienie obciążeń dla biegu schodowego ze stopniami prefabrykowanymi wartości charakterystyczne.: Ciężar własny stopni schodowych 2,30 kn/m 2 Obciążenie użytkowe (jak dla kat. A) 2,00 kn/m 2 Szerokość biegu schodowego 1,40 m Siły wewn. prętów [liniowa, Obwiednia (SGN (a, b))] Profil Nazwa przekroju poprzecznego Poł. [m] Węzeł Nx [kn] Vz [kn] 1 2 IPN 140 Nx min 1,15*Stałe biegu + 1,50*Zmienne biegu 0 (1) -4,674-7, IPN 140 Vz min 1,15*Stałe biegu + 1,50*Zmienne biegu 0 (1) -4,674-7,864 Profil Nazwa przekroju poprzecznego Poł. [m] Węzeł My [knm] 1 2 IPN 140 My min 1,15*Stałe biegu + 1,50*Zmienne biegu 2,202-8,657 20

21 liniowa, Obwiednia (SGN (a, b)), Nx [kn] liniowa, Obwiednia (SGN (a, b)), Vz [kn] liniowa, Obwiednia (SGN (a, b)), My [knm] 21

22 Podsumowanie wymiarowania stali (Eurokod-PL) [liniowa, Obwiednia (SGN (a, b))] Element konstr. Materiał Profil Poł. max [m] Sprawdzenie Max. Nx [kn] Vz [kn] My [knm] K y K z 1 (1 2) S 235 IPN 140 2,202 N-M-V 0, ,657 1,000 1,000 tak 2,642 N-M-wyboczenie 0,371 0,935 1,573-8,311 2,642 N-M-zwichrzenie 0,370 0,935 1,573-8,311 0 Vy 0-4,674-7, Vz 0,069-4,674-7, ,202 Vw-M-N 0, ,657 Element konstr. K w Z a Klasa krzywej N N Klasa krzywej zwichrz. LT 1 (1 2) 1,000 0,500 b 0,079 c 1,000 1,15*Stałe biegu + 1,50*Zmienne biegu Zestawienie obciążeń dla spocznika: Ciężar własny spocznika wraz z warstwami (szacunkowo) 3,60 kn/m 2 Obciążenie użytkowe 2,0 kn/m 2 Reakcja od obciążenia stałego biegu 3,10 kn Reakcja od obciążenia zmiennego biegu 2,40 kn Analiza liniowa Norma Eurokod-PL : Obwiednia Min Obwiednia : Wszystkie SGU E (P) : 4,76E-9 E (W) : 4,76E-9 E (Eq) : 1,53E-10 Skład. : ez [mm] ez [mm] 0,006-0,141-0,288-0,434-0,581-0,727-0,874-1,020-1,167-1,313-1,460-1,607-1,753-1,900-2,046 liniowa, Obwiednia (Wszystkie SGU), ez [mm] Przemieszczenia węzłowe [liniowa, Obwiednia (Wszystkie SGU)] ex [mm] 128 ez min 1,00*Stałe spocznika + 1,00*Stałe biegu + 0,70*Zmienne spocznika + 1,00*Zmienne biegu max 1,00*Stałe spocznika + 1,00*Stałe biegu + 1,00*Zmienne spocznika 0,143 ey [mm] 128 ez min 1,00*Stałe spocznika + 1,00*Stałe biegu + 0,70*Zmienne spocznika + 1,00*Zmienne biegu -0, max 1,00*Stałe spocznika + 1,00*Stałe biegu + 1,00*Zmienne spocznika -0,048 ez [mm] 128 ez min 1,00*Stałe spocznika + 1,00*Stałe biegu + 0,70*Zmienne spocznika + 1,00*Zmienne biegu -2, max 1,00*Stałe spocznika + 1,00*Stałe biegu + 1,00*Zmienne spocznika 0,014 22

23 er [mm] 128 ez min 1,00*Stałe spocznika + 1,00*Stałe biegu + 0,70*Zmienne spocznika + 1,00*Zmienne biegu 2, max 1,00*Stałe spocznika + 1,00*Stałe biegu + 1,00*Zmienne spocznika 0,151 fx [mrad] 128 ez min 1,00*Stałe spocznika + 1,00*Stałe biegu + 0,70*Zmienne spocznika + 1,00*Zmienne biegu 1, max 1,00*Stałe spocznika + 1,00*Stałe biegu + 1,00*Zmienne spocznika -0,33 fy [mrad] 128 ez min 1,00*Stałe spocznika + 1,00*Stałe biegu + 0,70*Zmienne spocznika + 1,00*Zmienne biegu max 1,00*Stałe spocznika + 1,00*Stałe biegu + 1,00*Zmienne spocznika -1,62 fz [mrad] 128 ez min 1,00*Stałe spocznika + 1,00*Stałe biegu + 0,70*Zmienne spocznika + 1,00*Zmienne biegu max 1,00*Stałe spocznika + 1,00*Stałe biegu + 1,00*Zmienne spocznika 0,06 fr [mrad] 128 ez min 1,00*Stałe spocznika + 1,00*Stałe biegu + 0,70*Zmienne spocznika + 1,00*Zmienne biegu 1, max 1,00*Stałe spocznika + 1,00*Stałe biegu + 1,00*Zmienne spocznika 1,66 Analiza liniowa Norma Eurokod-PL : Obwiednia Min Obwiednia : SGN (a, b) E (P) : 4,76E-9 E (W) : 4,76E-9 E (Eq) : 1,53E-10 Skład. : nx [kn/m] nx [kn/m] 372, , , ,279 67,003-9,273-85, , , , , , , , ,755 liniowa, Obwiednia (SGN (a, b)), nx [kn/m] 23

24 Analiza liniowa Norma Eurokod-PL : Obwiednia Min Obwiednia : SGN (a, b) E (P) : 4,76E-9 E (W) : 4,76E-9 E (Eq) : 1,53E-10 Skład. : nxy [kn/m] nxy [kn/m] 53,621 39,067 24,512 9,958-4,596-19,151-33,705-48,260-62,814-77,369-91, , , , ,141 liniowa, Obwiednia (SGN (a, b)), nxy [kn/m] Analiza liniowa Norma Eurokod-PL : Obwiednia Min Obwiednia : SGN (a, b) E (P) : 4,76E-9 E (W) : 4,76E-9 E (Eq) : 1,53E-10 Skład. : ny [kn/m] ny [kn/m] 52,734 29,944 7,154-15,636-38,426-61,216-84, , , , , , , , ,326 liniowa, Obwiednia (SGN (a, b)), ny [kn/m] 3.6. ANALIZA KONSTRUKCJI MUROWYCH. Parametry mechaniczne cegły i zaprawy. Element murowy: - cegła ceramiczna pełna- klasa 10 (f b =10MPa) wg PN-EN 772. Znormalizowana wytrzymałość na ściskanie elementu murowego: Zaprawa murarska wapienna słabo skrystalizowana. Klasa zaprawy: M 0,5: Wytrzymałość muru na ściskanie. Częściowy współczynnik bezpieczeństwa muru dla stanów granicznych nośności ustalono przy założeniu: - klasy wykonania robót "B", - elementy murowe kategorii "I" i dowolnej zaprawy: 24

25 Wytrzymałość muru na ściskanie wg PN-EN :2010 bez uwzględnienia spoiny podłużnej w murze (dotyczy zapraw marki większej bądź równej M1): Współczynnik K - jak dla ściany zaliczanych do grupy 1: Współczynnik redukcyjny z uwagi na długotrwałe działanie obciążenia, własności materiałów, stan techniczny: Wytrzymałość charakterystyczna muru na ściskanie: Wytrzymałość obliczeniowa muru na ściskanie: Wytrzymałość muru na ściskanie wg formuły L.J. Oniszczyka opisujących wytrzymałość na ściskanie murów ceglanych wykonanych na zaprawie wapiennej: Dla klasy zaprawy M 0,5: Wytrzymałość średnia muru na ściskanie: Zestawienie obciążeń dach (charakterystyczne). Obciążenie stałe dachu wraz z konstrukcją (szacunkowo) 0,80 kn/m 2 Obciążenie śniegiem (II strefa śniegowa) 0,72 kn/m 2 Obciążenie wiatrem (I strefa wiatrowa) 0,05 kn/m 2 (parcie) Zestawienie obciążeń strop (charakterystyczne). Obciążenie stałe stropu 1,00 kn/m 2 Obciążenie zmienne strop poddasz 1,20 kn/m 2 Obciążenie zmienne strop kondygnacji mieszkalnych 1,50 kn/m 2 Zestawienie obciążenia ściana Obciążenie ze ściany na filarek (szerokość 1,35) 214,7 kn Doraźny sieczny moduł sprężystości E = 0.88 GPa Końcowy współczynnik pełzania muru = 1.0 Geometria: Typ ściany: Ściana jednowarstwowa Grubość ściany t = 70.0 cm Długość ściany l = cm Wysokość ściany h = cm Analizowany przypadek stanowi fragment dłuższej ściany Rd = 1.00 Obciążenia charakterystyczne: Obciążenie pionowe stałe z wyższych kondygnacji N u,gk = kn Obciążenie pionowe zmienne z wyższych kondygnacji N u,qk = kn; 0 = 0.7 Obciążenie stałe z prawego stropu górnego N f,4a,gk = 7.35 kn/m Obciążenie zmienne z prawego stropu górnego N f,4a,qk = kn/m; 0 =

26 h=380.0 P.R.B ANBUD Ciężar objętościowy muru = 18.0 kn/m 3 Ciężar własny charakterystyczny ściany G k = kn Wiatr z lewej strony Obciążenie poziome od ssania wiatru w 1k = kn/m; 0 = 0.6 Obciążenie poziome od parcia wiatru w 2k = kn/m; 0 = Warunek nośności u góry ściany: decyduje kombinacja: K2: 1.35 G+1.5 Qu 1 = 0.900, A = m 2, f d = f k / M = 0.59 MPa N 1,Ed = kn < N 1,Rd = 1 A f d = kn (78.5%) Warunek nośności w połowie wysokości ściany: decyduje kombinacja: K2: 1.35 G+1.5 Qu m = 0.875, A = m 2, f d = f k / M = 0.59 MPa N m,ed = kn < N m,rd = m A f d = kn (89.7%) Warunek nośności u dołu ściany: decyduje kombinacja: K2: 1.35 G+1.5 Qu 2 = 0.900, A = m 2, f d = f k / M = 0.59 MPa N 2,Ed = kn < N 2,Rd = 2 A f d = kn (95.9%) 3.7. ANALIZA PŁYTY BALKONOWEJ. Balkony znajdujące się zarówno na elewacji od strony Alei 1 Maja jak również od strony dziedzińca. Konstrukcja płyty balkonowej opiera się na dwóch belkach wspornikowych wykonanych z dwuteownika. Balkony są obciążone następującymi oddziaływaniami: Ciężarem własnym balkonu Obciążeniem zmiennym wg PN-EN wynoszącym 4,0 kn/m 2 Obciążeniem śniegiem wg PN-EN wynoszącym 0,72 kn/m 2 Zbrojenie wymagane, Eurokod-PL [liniowa, Obwiednia (SGN (a, b))] Węzeł Elem. powierzchniowy axd [cm 2 /m] 11 axd max 1,15*Stałe balkonu + 1,50*Zmienne balkonu + 0,75*Śnieg Pow. [8] 4 34 ayd max 1,15*Stałe balkonu + 1,50*Zmienne balkonu + 0,75*Śnieg Pow. [12] 1 26

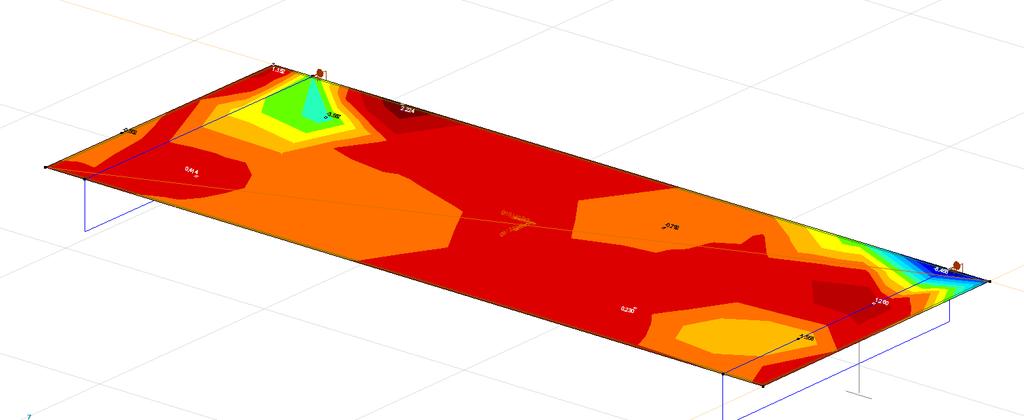

27 Analiza liniowa Norma Eurokod-PL : Obwiednia Min Obwiednia : SGN (a, b) E (P) : 5,26E-8 E (W) : 5,26E-8 E (Eq) : 9,90E-10 Skład. : nx [kn/m] nx [kn/m] 5,426 4,225 3,023 1,822 0,620-0,582-1,783-2,985-4,186-5,388-6,589-7,791-8,993-10,194-11,396 liniowa, Obwiednia Min (SGN (a, b)), nx [kn/m] Analiza liniowa Norma Eurokod-PL : Obwiednia Min Obwiednia : SGN (a, b) E (P) : 5,26E-8 E (W) : 5,26E-8 E (Eq) : 9,90E-10 Skład. : nxy [kn/m] nxy [kn/m] 2,224 1,461 0,697-0,067-0,831-1,594-2,358-3,122-3,886-4,650-5,413-6,177-6,941-7,705-8,468 liniowa, Obwiednia Min (SGN (a, b)), nxy [kn/m] Analiza liniowa Norma Eurokod-PL : Obwiednia Min Obwiednia : SGN (a, b) E (P) : 5,26E-8 E (W) : 5,26E-8 E (Eq) : 9,90E-10 Skład. : ny [kn/m] ny [kn/m] 31,087 27,886 24,685 21,484 18,283 15,082 11,881 8,680 5,479 2,278-0,923-4,125-7,326-10,527-13,728 liniowa, Obwiednia Min (SGN (a, b)), ny [kn/m] 27

28 Siły wewn. w żebrach [liniowa, Obwiednia (SGN (a, b)), Belki / IPN 140] Profil Nazwa przekroju poprzecznego Poł. [m] Węzeł Nx [kn] 1 1 IPN 140 Nx min 1,15*Stałe balkonu + 1,50*Zmienne balkonu + 0,75*Śnieg 0 (6) -10, IPN 140 max 1,15*Stałe balkonu + 1,50*Zmienne balkonu + 0,75*Śnieg 0,700 (5) 0,146 Profil Nazwa przekroju poprzecznego Poł. [m] Węzeł Vy [kn] 1 1 IPN 140 Vy min 1,15*Stałe balkonu + 1,50*Zmienne balkonu + 0,75*Śnieg 0,467 (25) -0, IPN 140 max 1,15*Stałe balkonu + 1,50*Zmienne balkonu + 0,75*Śnieg 0 (6) 0,057 Profil Nazwa przekroju poprzecznego Poł. [m] Węzeł Vz [kn] 1 1 IPN 140 Vz min 1,15*Stałe balkonu + 1,50*Zmienne balkonu + 0,75*Śnieg 0 (6) -4, IPN 140 max 1,00*Stałe balkonu 0,700 (7) -0,065 Profil Nazwa przekroju poprzecznego Poł. [m] Węzeł My [knm] 1 1 IPN 140 My min 1,15*Stałe balkonu + 1,50*Zmienne balkonu + 0,75*Śnieg 0,700 (5) -0, IPN 140 max 1,15*Stałe balkonu + 1,50*Zmienne balkonu + 0,75*Śnieg 0 (8) 0,894 Profil Nazwa przekroju poprzecznego Poł. [m] Węzeł Mz [knm] 1 1 IPN 140 Vy min 1,15*Stałe balkonu + 1,50*Zmienne balkonu + 0,75*Śnieg 0,467 (25) 0, IPN 140 max 1,15*Stałe balkonu + 1,50*Zmienne balkonu + 0,75*Śnieg 0 (6) -0,002 Analiza liniowa Norma Eurokod-PL : Obwiednia Min,Max Obwiednia : SGN (a, b) E (P) : 5,26E-8 E (W) : 5,26E-8 E (Eq) : 9,90E-10 Skład. : My [knm] Fragment : Belki IPN 140, liniowa, Obwiednia (SGN (a, b)), My [knm] 28

29 Analiza liniowa Norma Eurokod-PL : Obwiednia Min,Max Obwiednia : SGN (a, b) E (P) : 5,26E-8 E (W) : 5,26E-8 E (Eq) : 9,90E-10 Skład. : Nx [kn] Fragment : Belki Analiza liniowa Norma Eurokod-PL : Obwiednia Min,Max Obwiednia : SGN (a, b) E (P) : 5,26E-8 E (W) : 5,26E-8 E (Eq) : 9,90E-10 Skład. : Vz [kn] Fragment : Belki IPN 140, liniowa, Obwiednia (SGN (a, b)), Nx [kn] IPN 140, liniowa, Obwiednia (SGN (a, b)), Vz [kn] Podsumowanie wymiarowania stali (Eurokod-PL) [liniowa, Obwiednia (SGN (a, b))] Element konstr. Typ Materiał Profil Poł. max [m] Sprawdzenie Max. Nx [kn] Vy [kn] Vz [kn] 1 (8 28) (Żebro) S 235 IPN N-M-V 0,040-10,359-0,021-4,300 tak 0 N-M-wyboczenie 0,064-10,359-0,021-4,300 0 N-M-zwichrzenie 0,064-10,359-0,021-4,300 0,233 Vy 0-5,940 0,031-2,043 0 Vz 0,038-10,359-0,021-4,300 0 Vw-M-N 0,040-10,359-0,021-4,300 2 (27 28) (Żebro) S 235 IPN N-M-V 0,019-5,930-0,013-2,208 tak 0 N-M-wyboczenie 0,027-5,930-0,013-2,208 0 N-M-zwichrzenie 0,027-5,930-0,013-2,208 0,233 Vy 0-1,879 0,039-1,308 0 Vz 0,019-5,930-0,013-2,208 0 Vw-M-N 0,013-5,930-0,013-2,208 3 (7 27) (Żebro) S 235 IPN N-M-V 0,012-1,847-0,056-1,333 tak 0 N-M-wyboczenie 0,006-1,847-0,056-1,333 0 N-M-zwichrzenie 0,006-1,847-0,056-1,333 0 Vy 0-1,847-0,056-1,333 0 Vz 0,012-1,847-0,056-1,333 0 Vw-M-N 0,003-1,847-0,056-1,333 29

30 Element konstr. My [knm] Mz [knm] K y K z K w Z a Klasa krzywej N N Klasa krzywej zwichrz. LT 1 (8 28) 0,894 0,001 2,100 3,000 1,000 0,500 b 0,867 c 1,000 2 (27 28) 0, ,100 3,000 1,000 0,500 b 0,867 c 1,000 3 (7 27) 0,075-0,003 1,000 1,000 1,000 0,500 b 1,000 c 1,000 Element konstr. 1 (8 28) 1,15*Stałe balkonu + 1,50*Zmienne balkonu + 0,75*Śnieg 2 (27 28) 1,15*Stałe balkonu + 1,50*Zmienne balkonu + 0,75*Śnieg 3 (7 27) 1,15*Stałe balkonu + 1,50*Zmienne balkonu + 0,75*Śnieg 4. WNIOSKI. Po dokonaniu oględzin budynku, jak również po przeprowadzeniu niezbędnych analiz stateczno-wytrzymałościowych elementów konstrukcyjnych stwierdzono: Kominy ponad dachem wykończone wyprawą tynkarską cementowo-wapienną - wyremontowane podczas wykonania prac związanych z renowacją pokrycia dachowego. Ich stan należy określić jako dobry. Podczas remontu nie wykonano czapek kominowych. Stan wyprawy tynkarskiej pod dachem dostateczny, jednakże lokalnie można stwierdzić jej niewielkie uszkodzenia. Pokrycie dachowe poddane renowacji poprzez ułożenie papy termozgrzewalnej. Stan dobry. Więźba dachowa wykonana jako krokwiowa z zastosowaniem ram stolcowych. Po przeprowadzonej analizie stateczno-wytrzymałościowej stwierdzono, że jej nośność krokwi jest wystarczająca. Na elementach więźby dachowej widoczne ślady dawnych zacieków a w konsekwencji lokalnych ognisk korozji biologicznej w postaci głównie Powłoczniaka gładkiego (Corticium laeve) grzyba, który charakteryzuje się silnym wzrostem w czasie panujących znacznych wilgoci natomiast w przypadku jej odcięcia obumiera. Budynek posiada rury spustowe wykonane z blachy ocynkowanej. Zostały poddane remontowi podczas prac związanych z remontem pokrycia dachowego. Obróbki blacharskie na dachu wykonane z blachy ocynkowanej. Wymienione podczas remontu pokrycia dachowego. Stropy w budynku wykonane jako drewniane ze ślepym pułapem ocieplone za pomocą polepy a w przypadku ostatniej kondygnacji supremą (płyty wiórowocementowe). Po przeprowadzonej analizie stateczno-wytrzymałościowej oszacowano, że strop posiada jeszcze odpowiednia nośność. Jednakże ze względu na jego konstrukcję a także wiek budynku należy w przyszłości rozważyć możliwość wykonania wymiany stropów. Biegi schodowe wykonane jako betonowe nakładane oparte jednym końcem na belce stalowej a drugim na ścianie. Takie rozwiązanie powoduje różne osiadanie poszczególnych stopni a w konsekwencji powstawanie zarysowań na połączeniu stopni. Biegi schodowe z widocznymi śladami zużycia objawiające się głównie nadmiernym wytarciem związanym z ich eksploatacją. Balustrady stalowe ozdobne z pochwytem drewnianym. 30

31 Spoczniki wykonane w formie sklepień odcinkowych. Od spodu sklepienia lokalnie posiadają zarysowania na wyprawie tynkarskiej. Po przeprowadzeniu analizy spocznika z wykorzystaniem modelu powłokowego otrzymano informacje że ugięcie poszczególnych fragmentów spocznika jest różne. Dodatkowo na spoczniku oparto biegi schodowe i belka, na której to oparcie zrealizowano jest zginana w dwóch kierunkach powodując złożony stan naprężenia. Elewacja budynku wykonana z zastosowaniem zaprawy cementowo-wapiennej. Od strony ulicy 1 Maja na elewacji występują elementy ozdobne. Od strony podwórka tynk zatarty na gładko. Na elewacji od strony ulicy uszkodzenia głownie zlokalizowane w sąsiedztwie balkonów a dokładnie przy wspornikach balkonu. Na elewacji od strony podwórka w rejonie cokołu widoczne ogniska glonów, są one organizmami zielonymi, które dzięki zawartości chlorofilu wykazują zdolność syntezy związków organicznych. Z podłoża pobierają wodę i sole mineralne. Obok trudnych do usunięcia plam powodują korozję materiałów budowlanych przez wydzielane kwasy i inne substancje. Uszkodzenie zarówno tynku jak i fragmentu ściany przy prześwicie bramowym usytuowanym od strony ul. 1 Maja. Nadproża w budynku wykonane jako ceglane. Uszkodzenia, które występują związane są z wpływami dynamicznymi pochodzącymi od ruchu kołowego jak również od miejscowego docisku pochodzącego od belek stropowych. Ściany nośne budynku wykonane z cegły pełnej na zaprawie wapiennej. Po przeprowadzeniu analizy stateczno-wytrzymałościowej oszacowano, że nośność konstrukcji murowej jest wystarczająca. Ściany w miejscu, gdzie nie zostały osłonięte wyprawą tynkarską lub wyprawa tynkarska uległa zniszczeniu lokalnie nie spełnia podstawowych wymogów z zakresie zachodzenia na siebie elementów murowych czyli min z [40mm lub 0,4h]. Takie wykonanie ściany wpływa na powstawanie zarysowań na ścianach budynku, dodatkowo ściany są obciążone siłami skupionymi pochodzącymi od belek stropowych. Balkony umiejscowione są zarówno na ścianie frontowej jak i tylnej budynku. Płyty balkonowe posiadają liczne uszkodzenia a w szczególności otuliny prętów zbrojeniowych. Kolejnym problemem jest brak skutecznej hydroizolacji płyt balkonowych. Belki wspornikowe wykonane z dwuteownika posiadają skorodowane dolne półki. Prześwit bramowy zwieńczony sklepieniem odcinkowym. Na wyprawie tynkarskiej sklepień widoczne zarysowania. Dodatkowo zarysowanie występuje na ścianie prześwitu bramowego jednakże może ono mieć powiązanie z biegnącymi przewodami kominowymi w opisywanej ścianie (zjawisko często pojawiające się w tego typu rozwiązaniach czyli umiejscowieniu przewodów kominowych w ścianie) jak również z siłami pochodzącymi od docisku belek sklepienia opartych na ścianie. Wyprawa tynkarska na klatce schodowej oraz korytarzu ze znacznymi degradacjami w szczególności powłok malarskich. Fundamenty w budynku wykonane jako ławy ceglane. Ze względu na występujące uszkodzenia wyprawy tynkarskiej należy wnioskować, że fundamenty nie posiadają odpowiedniej hydroizolacji. Mieszkania utrzymywane oraz indywidualnie remontowane. Budynek posiada instalację elektryczną, wod-kan, gaz. 31

32 Okna w mieszkaniach wykonane zarówno z PCV jak i drewniane. Na elewacji od strony Al. 1 Maja kilka otworów okiennych zostało zmniejszonych w stosunku do oryginalnych rozmiarów okien. 5. ZALECENIA. Po zapoznaniu się ze stanem technicznym budynku oraz przeprowadzeniu analiz stateczno-wytrzymałościowych zaleca się wykonanie następujących prac remontowych: Wykonanie hydroizolacji budynku (pionowej oraz poziomej) Wykonanie impregnacji więźby dachowej - proponuje się zastosowanie np. Fobos M4. Wykonać wzmocnienia zarysowania na ścianach budynku z zastosowaniem systemu np. Helifix lub innego równoważnego. Wykonanie remontu balkonów. Wzmocnienie ram stolcowych usytuowanych w połowie pomiędzy okapem a kalenicą. 32
