WYNIKI OBLICZEŃ STATYCZNYCH I WYMIAROWANIE
|
|
- Bernard Chmiel
- 6 lat temu
- Przeglądów:
Transkrypt
1 WYNIKI OBLICZEŃ STATYCZNYCH I WYMIAROWANIE 9.1. HALA SPORTOWA Z ZAPLECZEM Płyty Płyta poz gr.20cm Płyta poz gr.20 i 16cm Płyta poz +8,00 gr.20cm Klatka schodowa gr.15cm Elementy prętowe Belka nad ścianą wspinaczkową -- siły przekrojowe Słupy ramy - siły przekrojowe i wymiarowanie Belka ramy - siły przekrojowe i wymiarowanie Ściąg ramy - siły przekrojowe i wymiarowanie Płatwie dachu - siły przekrojowe Dach krokwiowy - siły przekrojowe...36 K- 13
2 9.1. Rys.1 Model obliczeniowy Widok 1 Rys.2 Model obliczeniowy Widok 1 K- 14

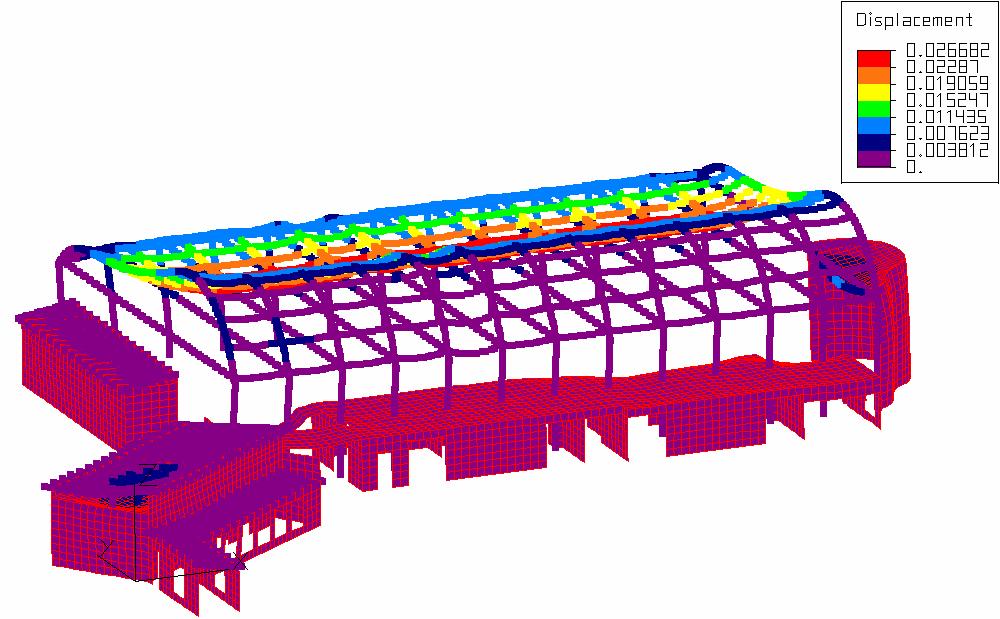

3 Rys.3 Widok na budynek przemieszczenia [m] Rys.1 Widok na budynek przemieszczenia [m] K- 15

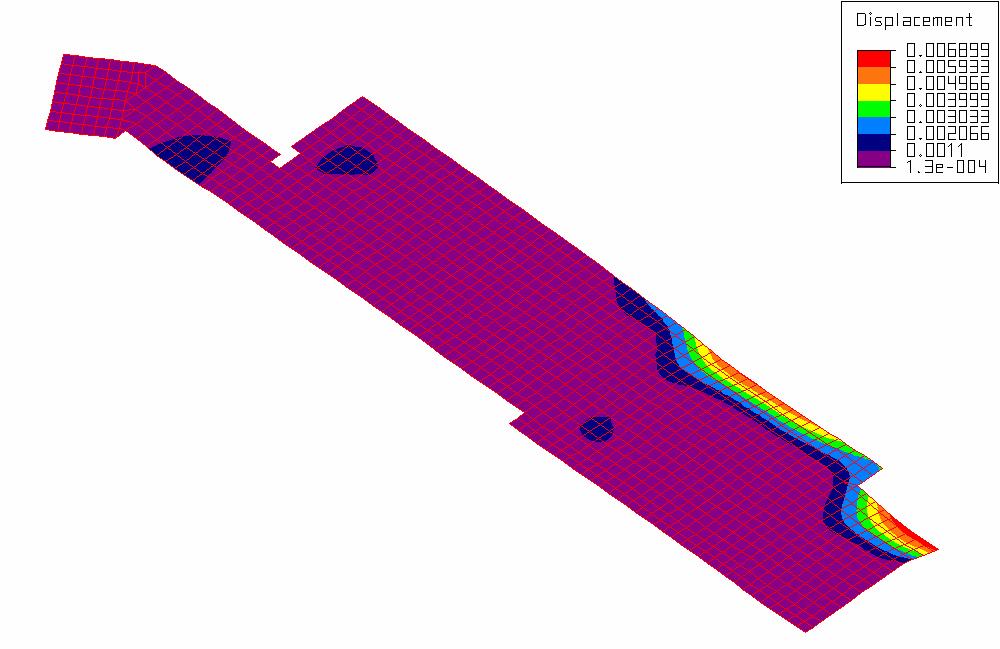

4 Płyty Płyta poz gr.20cm Rys.2 Przemieszczenia płyty [m] Rys.3 Moment na kierunek X [knm/mb] K- 16

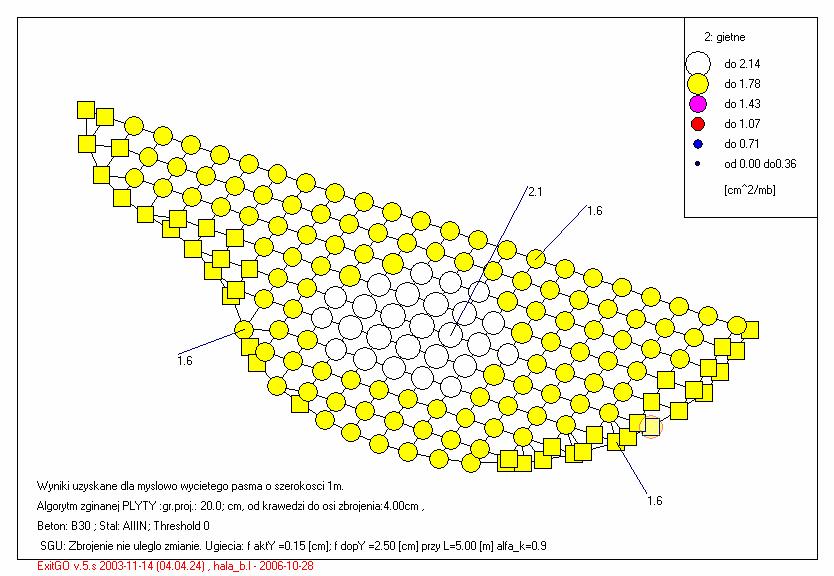

5 Rys.4 Moment na kierunek Y [knm/mb] Rys.5 Zbrojenie na kierunek X [cm 2 /mb] K- 17
6 Rys.6 Zbrojenie na kierunek Y [cm 2 /mb] Płyta poz gr.20 i 16cm Rys.7 Przemieszczenia płyty [m] K- 18
7 Rys.8 Moment na kierunek X [knm/mb] Rys.9 Moment na kierunek Y [knm/mb] K- 19
8 Rys.10 Zbrojenie na kierunek X [cm 2 /mb] płyta nad salą pomocniczą Rys.11 Zbrojenie na kierunek Y [cm 2 /mb]- płyta nad salą pomocniczą K- 20
9 Rys.12 Zbrojenie na kierunek X [cm 2 /mb] płyta nad magazynem Rys.13 Zbrojenie na kierunek Y [cm 2 /mb]- płyta nad magazynem K- 21
10 Płyta poz +8,00 gr.20cm Rys.14 Przemieszczenia płyty [m] Rys.15 Moment na kierunek X [knm/mb] K- 22
11 Rys.16 Moment na kierunek Y [knm/mb] Rys.17 Zbrojenie na kierunek X [cm 2 /mb] K- 23
12 Rys.18 Zbrojenie na kierunek Y [cm 2 /mb] Klatka schodowa gr.15cm Rys.19 Przemieszczenia płyty [m] K- 24
13 Rys.20 Moment na kierunek X [knm/mb] Rys.21 Moment na kierunek Y [knm/mb] K- 25
14 Rys.22 Zbrojenie na kierunek X [cm 2 /mb] Rys.23 Zbrojenie na kierunek Y [cm 2 /mb] K- 26
15 Elementy prętowe Belka nad ścianą wspinaczkową -- siły przekrojowe. Rys.24 Momenty zginające M2 [knm] Rys.25 Momenty zginające M3 [knm] K- 27
16 Słupy ramy - siły przekrojowe i wymiarowanie Rys.26 Siły osiowe R1[kN] Rys.27 Momenty zginające M2 [knm] K- 28
17 Rys.28 Momenty zginające M3 [knm] WYMIAROWANIE SŁUPA Poziom: Nazwa : Poziom standardowy Poziom odniesienia : --- Wilgotność względna środowiska : 45 % Współczynnik pełzania betonu : ϕ p = 2.00 Wiek betonu w chwili obciążenia : 28 (dni) Klasa środowiska : X0 Wiek betonu : 5 (lat) Słup: Słup1 Charakterystyki materiałów: Beton : B30 fcd = (MPa) ciężar objętościowy = (kg/m3) Zbrojenie podłużne : A-IIIN typ RB 500 W fyd = (MPa) Zbrojenie poprzeczne : A-0 typ St0S fyd = (MPa) Geometria: Prostokąt 40.0 x 70.0 (cm) Wysokość: = 7.50 (m) Grubość płyty = 0.16 (m) Wysokość belki = 0.36 (m) Otulina zbrojenia = 5.0 (cm) Ac = (cm2) Icy = (cm4) Icz = (cm4) K- 29
18 Opcje obliczeniowe: Obliczenia wg normy : PN-B (2002) Słup prefabrykowany : nie Uwzględnienie smukłości : tak Metoda obliczeń : uproszczona Konstrukcja o węzłach nieprzesuwnych Obciążenia: Przypadek Natura Grupa γ f N d /N N Myg Myd My Mzg Mzd Mz (kn) (kn*m) (kn*m) (kn*m) (kn*m) (kn*m) (kn*m) G1 stałe γ f - współczynnik obciążenia Wyniki obliczeniowe: Analiza smukłości Kierunek Y: Kierunek Z: Konstrukcja nieprzesuwna Konstrukcja nieprzesuwna l col (m) l o (m) λ Kierunek Y: Słup smukły. Kierunek Z: Słup smukły. Analiza SGN Kombinacja wymiarująca: 1.00G1 Siły przekrojowe: N = (kn) My = (kn*m) Mz = (kn*m) Siły wymiarujące: N Sd = (kn) M Sd y = (kn*m) M Sd z = (kn*m) Mimośród niezamierzony: e az = 2.3 (cm) e ay = 1.3 (cm) e ay = max((l col /600), h y /30, 1.0cm) e az = max((l col /600), h z /30, 1.0cm) h y = 0.40 (m) h z = 0.70 (m) Mimośród konstrukcyjny: e ez = 76.8 (cm) e ey = 3.3 (cm) e e = M/N Mimośród początkowy: e oz = 79.1 (cm) e oy = 4.6 (cm) e o = e e + e a Współczynnik zwiększający η y = 1.00 η z = 1.00 Mimośród obliczeniowy: e totz = 79.1 e toty = 4.6 e tot = η * e o Odkształcenie maksymalne: Beton : Zbrojenie ściskane : Zbrojenie rozciągane : Nośność(względem środka ciężkości przekroju betonowego) Beton: N Rd(b) = (kn) M Rdy(b) = (kn*m) M Rdz(b) = (kn*m) K- 30
19 Zbrojenie: N Rd(s) = (kn) M Rdy(s) = (kn*m) M Rdz(s) = (kn*m) N Rd = N Rd(b) + N Rd(s) = (kn) M Rdy = M Rdy(b) + M Rdy(s) = (kn*m) M Rdz = M Rdz(b) + M Rdz(s) = (kn*m) Zbrojenie - wyliczona powierzchnia: As = (cm2) Przekrój zbrojony prętami φ20.0 (mm) Całkowita liczba prętów w przekroju = 8 Liczba prętów na boku b = 3 Liczba prętów na boku h = 3 rzeczywista powierzchnia Asr = (cm2) Stopień wykorzystania przekroju (As/Asr) = % Stopień zbrojenia: µ = 0.90 % µ = Asr/Ac Zbrojenie: Pręty główne (RB 500 W): 6 φ20.0 l = 7.45 (m) Pręty konstrukcyjne (RB 500 W): 2 φ20.0 l = 7.45 (m) Zbrojenie poprzeczne (St0S): strzemiona: 28 φ6.0 l = 2.02 (m) szpilki 28 φ6.0 l = 0.78 (m) 28 φ6.0 l = 0.48 (m) Belka ramy - siły przekrojowe i wymiarowanie Rys.29 Siły osiowe R1[kN] K- 31
20 Rys.30 Momenty zginające M2 [knm] Rys.31 Siły poprzeczne R3 [kn] K- 32
21 OBLICZENIA KONSTRUKCJI DREWNIANYCH NORMA: PN-B-03150:2000 TYP ANALIZY: Weryfikacja prętów GRUPA: PRĘT: 11 PUNKT: 1 WSPÓŁRZĘDNA: x = 0.00 L = 0.00 m OBCIĄŻENIA: Decydujący przypadek obciążenia: 6 KOMB1 (1+2)*1.10+5*1.40 MATERIAŁ GL32c PARAMETRY PRZEKROJU: dzwigar 22x120 ht=120.0 cm Ay= cm2 Az= cm2 Ax= cm2 bf=22.0 cm Iy= cm4 Iz= cm4 Ix= cm4 Wely= cm3 Welz= cm3 SIŁY WEWNĘTRZNE W ROZPATRYWANYM PRZEKROJU N = kn My = kn*m Vy = kn Mz = 0.00 kn*m Vz = kn NAPRĘŻENIA W ROZPATRYWANYM PRZEKROJU Sig c,0,d = 1.12 MPa Sig m,y,d = 6.38 MPa Tau y,d = MPa Sig m,z,d = 0.00 MPa Tau z,d = MPa WYTRZYMAŁOŚCI f c,0,d = MPa f m,y,d = MPa f v,d = 1.97 MPa f m,z,d = MPa WSPÓŁCZYNNIKI I PARAMETRY DODATKOWE km = 0.70 kmod = 0.80 khy = 1.00 khz = 1.15 PARAMETRY ZWICHRZENIOWE: ld = 3.91 m Lam rel,m = 0.48 k crit = 1.00 PARAMETRY WYBOCZENIOWE: względem osi y przekroju względem osi z przekroju ly = m Lam,y = lz = 8.00 m Lam,z = Lam rel,y = 1.30 ky = 1.39 Lam rel,z = 1.96 kz = 2.49 lc,y = m kc,y = 0.54 lc,z = 8.00 m kc,z = 0.25 FORMUŁY WERYFIKACYJNE: (Sig_c,0,d/kc,z*f c,0,d) + km*sig_m,y,d/f m,y,d + Sig_m,z,d/f m,z,d = 0.50 < 1.00 [4.2.1(3)] Sig m,y,d/(k crit*f m,y,d) = 6.38/(1.00*19.69) = 0.32 < 1.00 [4.2.2(1)] Tau y,d/f v,d = 0.00/1.97 = 0.00 < 1.00 Tau z,d/f v,d = 0.00/1.97 = 0.00 < 1.00 [ (1)] PRZEMIESZCZENIA GRANICZNE Ugięcia u fin,y = cm < u fin,max,y = L/ = cm Decydujący przypadek obciążenia: stale u fin,z = cm < u fin,max,z = L/ = cm Decydujący przypadek obciążenia: stale u fin,yz = cm < u fin,max,yz = L/ = cm Decydujący przypadek obciążenia: stale Profil poprawny!!! Zweryfikowano Zweryfikowano Zweryfikowano K- 33
22 Ściąg ramy - siły przekrojowe i wymiarowanie Rys.32 Siły osiowe R1[kN] WYMIAROWANIE KONSTRUKCJI STALOWYCH NORMA: PN-90/B TYP ANALIZY: Weryfikacja prętów GRUPA: PRĘT: 21 PUNKT: 3 WSPÓŁRZĘDNA: x = 1.00 L = m OBCIĄŻENIA: Decydujący przypadek obciążenia: 6 KOMB1 (1+2)*1.10+5*1.40 MATERIAŁ: STAL fd = MPa PARAMETRY PRZEKROJU: RO 70x6.3 h=7.0 cm b=7.0 cm Ay=7.560 cm2 Az=7.560 cm2 Ax= cm2 tw=0.6 cm Iy= cm4 Iz= cm4 Ix= cm4 tf=0.6 cm Wely= cm3 Welz= cm3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: N = kn My = kn*m Nrt = kn Mry = 3.97 kn*m Mryv = 3.97 kn*m Vz = kn KLASA PRZEKROJU = 1 Vrz_n = kn PARAMETRY ZWICHRZENIOWE: PARAMETRY WYBOCZENIOWE: K- 34
23 względem osi Y: względem osi Z: FORMUŁY WERYFIKACYJNE: N/Nrt+My/(fiL*Mry) = 0.86 < 1.00 (54) Vz/Vrz_n = 0.01 < 1.00 (56) Płatwie dachu - siły przekrojowe Rys.33 Momenty zginające M2 [knm] Rys.34 Siły poprzeczne R3 [kn] K- 35
24 Dach krokwiowy - siły przekrojowe Rys.35 Momenty zginające M2 [knm] Rys.36 Siły poprzeczne R3 [kn] KONIEC OBLICZEŃ Kraków K- 36
Widok konstrukcji OBLICZENIA ELEMENTÓW KONSTRUKCJI
Widok konstrukcji OBLICZENIA ELEMENTÓW KONSTRUKCJI OBLICZENIA WYBRANYCH ELEMENTÓW KONSTRUKCYJNYCH PRĘT: 6 Belka_6 PUNKT: 1 WSPÓŁRZĘDNA: x = 0.00 L = 0.00 m PARAMETRY PRZEKROJU: RK 100x6 b=10.0 cm Ay=10.82
