1 Spis treści 1. DOKUMENTY FORMALNO PRAWNE..... DANE OGÓLNE ZLECENIODAWCA PODSTAWA OPRACOWANIA PRZEDMIOT, CEL I ZAKRES DOKUMENTACJI PROJEKTOWEJ PROJEKT BUDOWLANY OPIS TECHNICZNY BUDYNKU STAN ISTNIEJĄCY POŻAR DACHU ANALIZA KONSTRUKCJI DACHU UWAGI DOTYCZĄCE WYKONANIA WIĘŹBY DACHOWEJ WYKONANIE KOMINÓW PONAD DACHEM OKREŚLENIE OBSZARU ODDZIAŁYWANIA UWAGI KOŃCOWE INFORMACJA BIOZ... Załącznik: Mapa zasadnicza i ewidencyjna. 7-9 Oświadczenie projektanta Zestawienie materiałów.31 Spis rysunków: Rys nr 1 Rzut dachu...33 Rys nr Przekrój poprzeczny A-A 34 Rys nr 3 Przekrój podłużny B-B, C-C, przekrój poprzeczny D-D Rys nr 4 Szczegół mocowania krokwi Rys nr 5 Elewacja zachodnia budynku

2 1. DOKUMENTY FORMALNO PRAWNE Kserokopia zaświadczenia o członkostwie w Małopolskiej Okręgowej Izbie Inżynierów Budownictwa.

3 1.. Kserokopia uprawnień budowlanych. 3

4 4

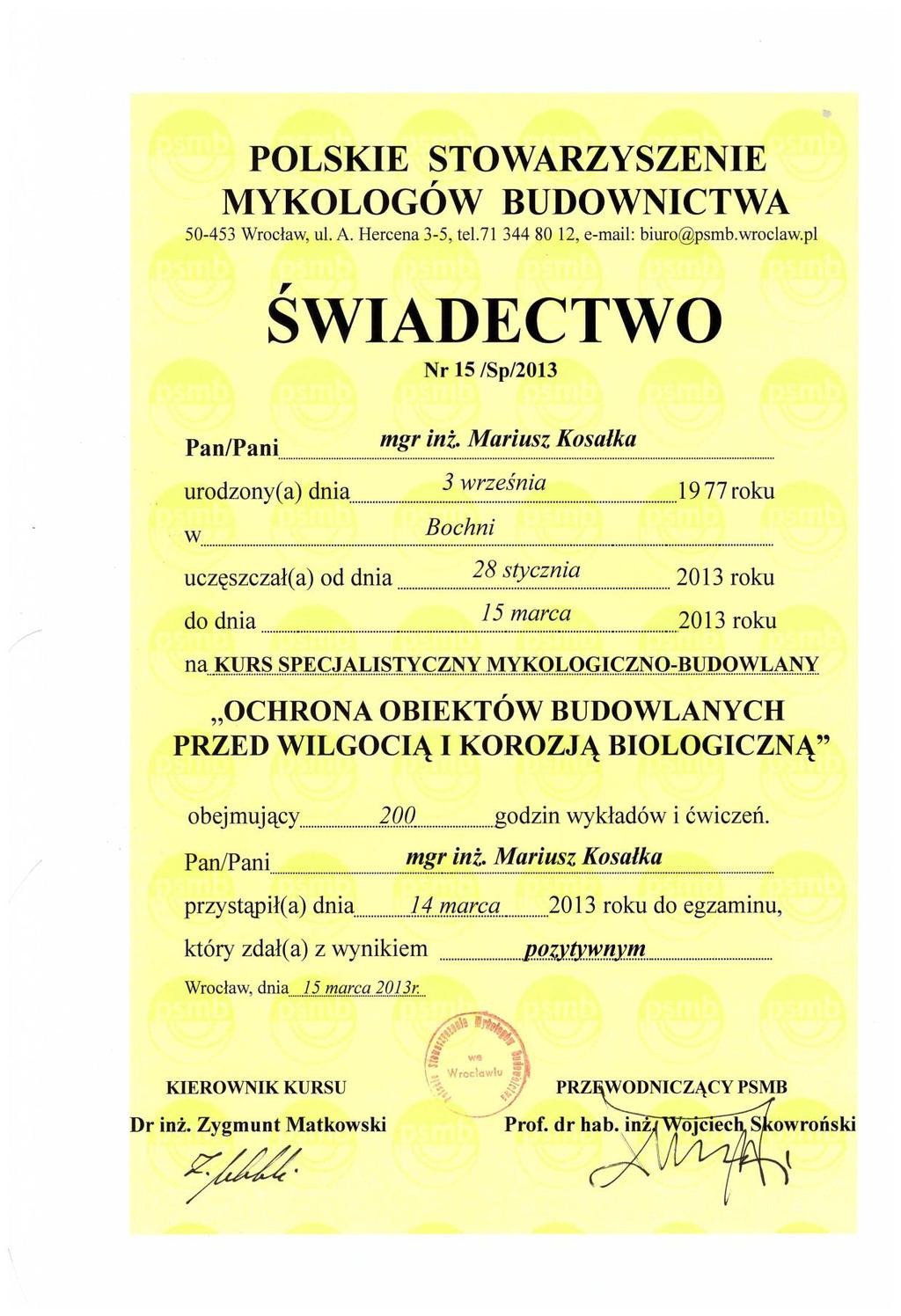

5 1.3. Kserokopia kursu mykologicznego. 5

6 . DANE OGÓLNE..1. ZLECENIODAWCA. Zarząd Lokali Miejskich, Al. Tadeusza Kościuszki Łódź.. PODSTAWA OPRACOWANIA. Podstawa opracowania obejmuje: Umowa nr 116/3/017. Dokumentację fotograficzną sporządzoną przez autorów niniejszej dokumentacji podczas wizji lokalnych Normy budowlane, instrukcje i aprobaty ITB, w tym m.in.: PN-8/B Obciążenia budowli. Obciążenia stałe. PN-8/B Obciążenia budowli. Obciążenia zmienne technologiczne. Podstawowe obciążenia technologiczne i montażowe. PN-EN 1990:004. Eurokod. Podstawy projektowania konstrukcji. PN-EN 1990:004/AC 010. Eurokod. Podstawy projektowania konstrukcji. PN-EN 1990:004/NA 010. Eurokod. Podstawy projektowania konstrukcji. PN-EN : Eurokod 1: Oddziaływania na konstrukcje. Część 1-1: Oddziaływania ogólne. Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach. PN-EN : Eurokod 5: Projektowanie konstrukcji drewnianych. Część 1-1: Postanowienia ogólne. Reguły ogólne i reguły dotyczące budynków. PN-EN : Eurokod 6: Projektowanie konstrukcji murowych. Część 1-1: Postanowienia ogólne. Reguły ogólne dla zbrojonych i niezbrojonych konstrukcji murowych. Instrukcja ITB 403/004. Warunki techniczne wykonania i odbioru robót budowlanych. Część A. Roboty ziemne i konstrukcyjne. Zeszyt 4. Konstrukcje drewniane. Programy użyte do wykonania niniejszego opracowania: Obliczenia za pomocą - AxisVM 13 R3 (nr licencji: 504) Obliczenia za pomocą - Specbud 11 (nr licencji: 37A-4CF8) Literatura techniczna związana z tematem ekspertyzy: S.Pyrak,W.Włodarczyk Posadowienie budowli, konstrukcje murowe i drewniane J.Kotwica Konstrukcje drewniane w budownictwie tradycyjnym J.Hoła,P.Pietraszek,K.Schabowicz Obliczanie konstrukcji budynków wznoszonych tradycyjnie L.Rudziński Konstrukcje drewniane naprawy, wzmocnienia L.Rudziński konstrukcje murowe remonty i wzmocnienia E.Masłowski, D.Spiżewska- Wzmocnienie konstrukcji budowlanych M.Rajczyk Zagrożenia mikologiczne w budownictwie 6

7 J.Ważny, J.Karyś Ochrona budynków przed korozją biologiczną Obowiązujące przepisy budowlane w tym m.in. Prawo budowlane ustawa z dnia 7 lipca 1994r. (Dz. U. Nr 89, poz. 414), tekst jednolity Dz.U. 013r. Nr 156 poz Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie z dnia 1 kwietnia 00r. ( Dz.U.Nr 75,poz 690), tekst jednolity Dz.U.013r poz. 96. Dodatkowe informacje uzyskano z materiałów archiwalnych, informacji zamieszczonych w książce obiektu, a udostępnionej przez ZLM w Łodzi na poczet sporządzenia niniejszego opracowania..3. PRZEDMIOT, CEL I ZAKRES DOKUMENTACJI PROJEKTOWEJ. Przedmiotem niniejszego opracowania jest: Wykonanie projektu architektoniczno-budowlanego na remont dachu na budynku mieszkalnym wielorodzinnym zlokalizowanym przy ul. Franciszkańskiej 56 w Łodzi. Prace remontowe polegają na wykonaniu odtworzenia więźby dachowej wraz z pokryciem dachowym oraz przemurowaniem części kominów ponad dachem. Powyższe prace nie wpłyną na zmianę takich parametrów budynku jak: Wysokość budynku Kubatura Powierzchnia zabudowy Powierzchnia użytkowa Kąt pochylenia dachu Rodzaj zastosowanego pokrycia dachowego (technologia pap termozgrzewalnych) Zastosowanej konstrukcji dachu (więźba dachowa drewniana) 7

8 3. PROJEKT BUDOWLANY OPIS TECHNICZNY BUDYNKU STAN ISTNIEJĄCY. Przedmiotowy budynek zlokalizowany przy ul. Franciszkańskiej 56 jest budynkiem posiadającym pięć kondygnacji mieszkalnych oraz poddasze użytkowe z dostępem z klatki schodowej. Budynek nie jest podpiwniczony. Dach wykonany jako dwuspadowy pokryty papą na pełnym deskowaniu. Konstrukcje dachu stanowią krokwie oparte na ramach stolcowych, które z kolei opierają się za pośrednictwem podwaliny na belkach stropowych. Ściany wykonane z cegły pełnej klasy 10MPa, natomiast zaprawa wapienna słabo skrystalizowana. Szacuje się, że zaprawa posiada wytrzymałość na poziomie 0,5-1,0 MPa. Ściany działowe w przedmiotowym budynku wykonane jako ceglane wyprawione wyprawą tynkarska wapienną. Sufity wyprawione wyprawą tynkarską wapienna na trzcinie. Stropy drewniane ze ślepym pułapem. Ocieplenie stropów wykonano za pomocą płyt cementowo-wiórowych (ostatnia kondygnacja). Budynek posiada wyprawę tynkarska cementowo-wapienną. Schody w przedmiotowym budynku wykonane jako betonowe prefabrykowane (nakładane) mocowane jednym końcem w ścianie natomiast drugim na belce stalowej. Spoczniki wykonane jako stropy odcinkowe. Belki wykonane z dwuteownika zwykłego I-10. Na ostatniej kondygnacji schody oraz spoczniki wykonane jako drewniane. Fundamenty budynku wykonane jako ceglane. 3.. POŻAR DACHU. Na poddaszu budynku zlokalizowanym w części środkowej budynku pod koniec maja tego roku wybuchł pożar. W wyniku działania ognia zniszczeniu uległy elementy konstrukcyjne więźby dachowej. Uszkodzenia więźby dachowej są różnorodne. W części środkowej elementy konstrukcyjne zostały miejscami przepalone całkowicie. W częściach bocznych dachu zniszczenia się zmniejszają i są głownie powierzchniowe. 8

9 Aktualnie wykonana jest konstrukcja tymczasowa podtrzymująca zabezpieczenie z plandeki. Ma to zabezpieczać budynek przed opadami atmosferycznymi. W wykonanej odkrywce stropu stwierdzono, że belki stropowe nie uległy zniszczeniu. Warstwa polepy aktualnie w znacznym stopniu wilgotna. Taki stan zwiększa ciężar własny stropu. Ostatnim czynnikiem jest to, że w wyniku akcji gaśniczej zalaniu uległy lokale mieszkalne znajdujące się pod miejscem wystąpienia pożaru. W mieszkaniach widoczne ślady zalania stropy, ściany, podłoga ANALIZA KONSTRUKCJI DACHU. Analiza konstrukcji dachu. Zestawienie obciążeń wartości charakterystyczne: Ciężar własny pokrycia wraz z deskowaniem wynosi G0,30kN/m Obciążenie śniegiem wg PN-EN przypadek (i) przypadek (ii) przypadek (iii) s [kn/m ] Dach dwupołaciowy - Obciążenie charakterystyczne śniegiem gruntu (wg Załącznika krajowego NA): - strefa obciążenia śniegiem s k 0.9 kn/m - Warunki lokalizacyjne: normalne, przypadek A (brak wyjątkowych opadów i brak wyjątkowych zamieci) - Sytuacja obliczeniowa: trwała lub przejściowa - Współczynnik ekspozycji: - teren normalny C e Współczynnik termiczny C t 1.0 9

10 Połać dachu obciążonego równomiernie - przypadek (i): - Współczynnik kształtu dachu: nachylenie połaci 10.0 o Obciążenie charakterystyczne: s C e C t s k kn/m Mniej obciążona połać dachu obciążonego nierównomiernie - przypadek (ii)/(iii): - Współczynnik kształtu dachu: nachylenie połaci 10.0 o Obciążenie charakterystyczne: s C e C t s k kn/m Bardziej obciążona połać dachu obciążonego nierównomiernie - przypadek (ii)/(iii): - Współczynnik kształtu dachu: nachylenie połaci 10.0 o Obciążenie charakterystyczne: s C e C t s k kn/m Obciążenie wiatrem wg PN-EN kierunek wiatru 6.38 F 6.38 G H J F I h18.0 przypadek (i) G H J I e/10.55 e/10.55 Fw,e [kn/m ] przypadek (ii) G H J I e/10.55 e/ b5.5 przypadek (iii) G H J I e/10.55 e/ przypadek (iv) G H J I e/10.55 e/10.55 d Dach dwuspadowy o wymiarach: b 5.5 m, d 13.0 m, kąt nachylenia połaci 10.0 o - Budynek o wysokości h 18.0 m - Wymiar e min(b, h) 5.5 m - Wiatr wiejący na ścianę boczną, 0 o - Wartość podstawowa bazowej prędkości wiatru (wg Załącznika krajowego NA): 10

11 - strefa obciążenia wiatrem 1; A 0 m n.p.m. v b,0 m/s - Współczynnik kierunkowy: c dir Współczynnik sezonowy: c season Bazowa prędkość wiatru: v b c dir c season v b,0.00 m/s - Wysokość odniesienia: z e h-h dis m - Kategoria terenu IV współczynnik chropowatości: c r (z e ) 0.6 (17.0/10) (wg Załącznika krajowego NA.6) - Współczynnik rzeźby terenu (orografii): c o (z e ) Średnia prędkość wiatru: v m (z e ) c r (z e ) c o (z e ) v b m/s - Intensywność turbulencji: I v (z e ) Gęstość powietrza: 1.5 kg/m 3 - Wartość szczytowa ciśnienia prędkości: q p (z e ) [1+7 I v (z e )] (1/) v m (z e ) Pa kpa - Współczynnik konstrukcyjny: c s c d Połać w przekroju x/b pole G - parcie: - Współczynnik ciśnienia zewnętrznego c pe c pe, Siła oddziaływania wiatru na powierzchnię zewnętrzną: F w,e c s c d q p (z e ) c pe kn/m Połać w przekroju x/b pole G - ssanie: - Współczynnik ciśnienia zewnętrznego c pe c pe, Siła oddziaływania wiatru na powierzchnię zewnętrzną: F w,e c s c d q p (z e ) c pe (-1.000) kn/m Połać w przekroju x/b pole H - parcie: - Współczynnik ciśnienia zewnętrznego c pe c pe, Siła oddziaływania wiatru na powierzchnię zewnętrzną: F w,e c s c d q p (z e ) c pe kn/m Połać w przekroju x/b pole H - ssanie: - Współczynnik ciśnienia zewnętrznego c pe c pe, Siła oddziaływania wiatru na powierzchnię zewnętrzną: F w,e c s c d q p (z e ) c pe (-0.450) kn/m 11

12 -1,176-1,141-0,301-1,176-1,141-0,300 0,589 0,589-0,301-0,300,95,3 P.R.B ANBUD Połać w przekroju x/b pole I - parcie: - Współczynnik ciśnienia zewnętrznego c pe c pe, Siła oddziaływania wiatru na powierzchnię zewnętrzną: F w,e c s c d q p (z e ) c pe kn/m Połać w przekroju x/b pole I - ssanie: - Współczynnik ciśnienia zewnętrznego c pe c pe, Siła oddziaływania wiatru na powierzchnię zewnętrzną: F w,e c s c d q p (z e ) c pe (-0.500) kn/m Połać w przekroju x/b pole J - parcie: - Współczynnik ciśnienia zewnętrznego c pe c pe, Siła oddziaływania wiatru na powierzchnię zewnętrzną: F w,e c s c d q p (z e ) c pe kn/m Połać w przekroju x/b pole J - ssanie: - Współczynnik ciśnienia zewnętrznego c pe c pe, Siła oddziaływania wiatru na powierzchnię zewnętrzną: F w,e c s c d q p (z e ) c pe (-0.800) kn/m Siły wewn. prętów [liniowa, Obwiednia (SGN (a, b))] Nx [kn] Vz [kn] My [knm] 1-11,543-3,78, ,543-3,78, ,945 0,018-1, ,387 3,78,95 Analiza liniowa Norma Eurokod-PL Przypadek : Obwiednia Min,Max Obwiednia : SGN (a, b) E (P) : 1,94E-9 E (W) : 1,94E-9 E (Eq) : 1,60E-1 Skład. : My [knm] My [knm],95,047 1,799 1,551 1,303 1,055 0,807 0,559 0,31 0,064-0,184-0,43-0,680-0,98-1,176 Z Y [I], liniowa, Obwiednia (SGN (a, b)), My [knm], Wykres wypełniony, Widok z boku 1

13 -1,908-3,78-3,183-0,489 0,488-1,85 0,489 1,85 3,78 1,908 3,183-11,75-11,318-11,543-11,553 -,945-10,655-10,665 -,945-3,007-3,007 -,77 -,77 P.R.B ANBUD Analiza liniowa Norma Eurokod-PL Przypadek : Obwiednia Min,Max Obwiednia : SGN (a, b) E (P) : 1,94E-9 E (W) : 1,94E-9 E (Eq) : 1,60E-1 Skład. : Nx [kn] Nx [kn] -,710-3,34-3,974-4,605-5,37-5,868-6,500-7,13-7,763-8,395-9,07-9,658-10,90-10,9-11,553 Z Y [I], liniowa, Obwiednia (SGN (a, b)), Nx [kn], Wykres wypełniony, Widok z boku Analiza liniowa Norma Eurokod-PL Przypadek : Obwiednia Min,Max Obwiednia : SGN (a, b) E (P) : 1,94E-9 E (W) : 1,94E-9 E (Eq) : 1,60E-1 Skład. : Vz [kn] Vz [kn] 3,78,810,341 1,873 1,405 0,937 0, ,468-0,936-1,405-1,873 -,341 -,809-3,78 Z Y [I], liniowa, Obwiednia (SGN (a, b)), Vz [kn], Wykres wypełniony, Widok z boku Przemieszczenia węzłowe [liniowa, Obwiednia (Wszystkie SGU)] ey [mm] ez [mm] fx [mrad] 36-0,967-10,833 0, ,999-11,076-0, ,999-11,076-0, , , ,05 13

14 WYMIAROWANIE ELEMENTU DREWNIANEGO wymiarowany element: 4 Węzły: 3- Norma: Eurokod-PL Materiał: C4 Klasa użytkowania: 3 Przekrój poprzeczny: Krokiew 80x160 Przypadek obciążenia: liniowa, Obwiednia (SGN (a, b)) Klasa trwania obciążenia: Stałe 1. Siła normalna EN : 6.1., Decydująca kombinacja: 1,15*Stałe dachu + 1,50*Śnieg Położenie przekroju decydującego: x 0,00 L 0,00 335,09 0 cm N σ c,0,d x ( 11,39) A x 18,00 f c,0,d k mod f c,0,k γ M 0,65,10 1,3 0,09 kn/cm² 1,05 kn/cm² η N σ c,0,d f c,0,d 0,09 8,5 % (6.) spełniony 1,05. Zginanie (y) EN : Decydująca kombinacja: 1,15*Stałe dachu + 1,50*Śnieg Położenie przekroju decydującego: x 0,00 L 0,00 335,09 0 cm M σ m,y,d y 3,01 W y 341,33 k h,y 1 (3.1) f m,y,d k mod k h,y f m,k γ M 0,65 kn/cm² 0,65 1,40 1,3 1,0 kn/cm² η M y σ m,y,d f m,y,d 0,65 54,4 % spełniony 1,0 3. Zginanie (z) EN : Decydująca kombinacja: 1,00*Stałe dachu Położenie przekroju decydującego: x 0,00 L 0,00 335,09 0 cm σ m,z,d M z W z 0 170,67 0 kn/cm² 14

15 k h,z min 150 b 0. ; 1.3 min 150 8,00 0. ; 1.3 1,134 (3.1) f m,z,d k mod k h,z f m,k γ M 0,5 1,134,40 1,3 1,05 kn/cm² η M z σ m,z,d f m,z,d 0 1,05 0 % spełniony 4. Ścinanie(y) EN : Decydująca kombinacja: 1,00*Stałe dachu Położenie przekroju decydującego: x 0,00 L 0,00 335,09 0 cm k cr 0,67 (6.13a) τ V y,d 1.5 V y k cr b h ,67 8,00 16,00 0 kn/cm² f v,y,d k mod f v,y,k γ M 0,5 0,40 1,3 0,15 kn/cm² η V y τ V y,d f v,y,d 0 0 % (6.13) spełniony 0,15 5. Ścinanie(z) EN : Decydująca kombinacja: 1,15*Stałe dachu + 1,50*Śnieg Położenie przekroju decydującego: x 0,00 L 0,00 335,09 0 cm k cr 0,67 (6.13a) τ V z,d 1.5 V z k cr b h f v,z,d k mod f v,z,k γ M 1.5 ( 3,18) 0,06 kn/cm² 0,67 8,00 16,00 0,65 0,40 1,3 0,0 kn/cm² η V z τ V z,d f v,z,d 0,06 7,8 % (6.13) spełniony 0,0 6. Skręcanie EN : Decydująca kombinacja: 1,00*Stałe dachu Położenie przekroju decydującego: x 0,00 L 0,00 335,09 0 cm τ tor,d 0 kn/cm² f v,d k mod f v,k γ M 0,5 0,40 1,3 0,15 kn/cm² 15

16 k shape min h b ; 1.3 min ,00 8,00 ; 1.3 1,1 (6.15) τ tor,d η M x k shape f v,d 0 1,1 0,15 0 % (6.14) spełniony SPRAWDZENIE INTERAKCJI 7. Siła Normalna-Zginanie EN : 6.3., 6..4 Decydująca kombinacja: 1,15*Stałe dachu + 1,50*Śnieg Położenie przekroju decydującego: x 0,00 L 0,00 335,09 0 cm η 1 σ c,0,d f c,0,d + σ m,y,d f m,y,d σ m,z,d + k m f m,z,d 0,09 1,05 + 0,65 1,0 + 0,7 0 55, % (6.19) 1,36 η σ c,0,d f c,0,d σ m,y,d + k m f m,y,d + σ m,z,d f m,z,d 0,09 1,05 + 0,7 0,65 1, ,8 % (6.0) 1,36 η N,M max (η ; η ) max (55, ; 38,8) 55, % spełniony 1 8. Ściskanie-Zginanie-Wyboczenie EN : 6.3. Decydująca kombinacja: 1,15*Stałe dachu + 1,50*Śnieg Położenie przekroju decydującego: x 0,00 L 0,00 335,09 0 cm k yy L tot λ y i s,y 1 335,09 4,6 7,5 k zz L tot λ z i s,z λ rel,y λ y π 1 335,09,31 145,1 f c,0,k 7,5 E 0.05 π,10 1, (6.1) 740,00 λ rel,z λ z π f c,0,k 145,1 E 0.05 π,10,5 (6.) 740,00 k y β c (λ rel,y 0.3) + λ rel,y k z β c (λ rel,z 0.3) + λ rel,z 0.5 ( 1 + 0, (1, 0.3) + 1, ) 1,35 (6.7) 0.5 ( 1 + 0, (,5 0.3) +,5 ) 3,74 (6.8) k c,y min 1 k y + k y λ rel,y ; 1 min 1 1,35 + 1,35 1, ; 1 0,5 (6.5) 16

17 k c,z min 1 k z + k z λ rel,z ; 1 min 1 3,74 + 3,74,5 ; 1 0,15 (6.6) σ c,0,d η 1 k c,y f c,0,d + σ m,y,d f m,y,d σ m,z,d + k m f m,z,d 0,09 0,5 1,05 + 0,65 1,0 + 0,7 0 70,6 % (6.3) 1,36 σ c,0,d η k c,z f c,0,d σ m,y,d + k m f m,y,d + σ m,z,d f m,z,d 0,09 0,65 + 0,7 0,15 1,05 1, ,7 % (6.4) 1,36 η N,M,Buck max (η ; η ) max (70,6 ; 93,7) 93,7 % spełniony 1 9. Siła normalna-zginanie-zwichrzenie EN : Decydująca kombinacja: 1,15*Stałe dachu + 1,50*Śnieg Położenie przekroju decydującego: x 0,00 L 0,00 335,09 0 cm dl h max 16,00 max 3,00 cm σ m,crit 0.78 b h k LT L tot + dl E ,00 740,00 6,9 kn/cm² (6.3) ,00 0,9 335,09 + 3,00 λ rel,m f m,k σ m,crit,40 0,59 (6.30) 6,9 k crit 1 (6.34) σ c,0,d η 1 k c,z f c,0,d + σ m,y,d k crit f m,y,d 0,09 0,15 1,05 + 0,65 1 1,0 85,3 % (6.35) σ m,y,d η k crit f m,y,d 0,65 54,4 % (6.33) 1 1,0 η N,M,LTB max (η ; η ) max (85,3 ; 54,4) 85,3 % spełniony Ścinanie-Skręcanie DIN EN /NA:010-1 NCI NA (no EN formula) Decydująca kombinacja: 1,15*Stałe dachu + 1,50*Śnieg Położenie przekroju decydującego: x 0,00 L 0,00 335,09 0 cm W punkcie A (punkt środkowy na boku b); τ V z,d 0 τ tor,d,a 0 kn/cm² τ V y,d 1.5 V y k cr h b ,67 16,00 8,00 0 kn/cm² τ tor,d,a η A k shape f v,d + τ V y,d f v,d 0 1,1 0, ,0 0 % (NA.55) 17

18 W punkcie B (punkt środkowy na boku h); τ V y,d 0 τ tor,d,b 0 kn/cm² τ V z,d 1.5 V z k cr h b 1.5 ( 0,3) 0,06 kn/cm² 0,67 16,00 8,00 τ tor,d,b η B k shape f v,d + τ V z,d f v,d 0 1,1 0,0 + 0,06 0,0 7,7 % (NA.55) W punkcie O (środek przekroju poprzecznego); τ tor,d,o 0 η O τ V y,d f v,d + τ V z,d f v,d 0 0,0 + 0,06 0,0 7,7 % (NA.55) η V y,v z,m x max η A ; η B ; η O ; η V y ; η V z max (0 ; 7,7 ; 7,7 ; 0 ; 7,8) 7,8 % spełniony 3.4. UWAGI DOTYCZĄCE WYKONANIA WIĘŹBY DACHOWEJ. Nie dopuszcza się zacinania krokwi nad podporami. Krokiew osadzić na płatwiach za pomocą siodełka zgodnie z załączonymi rysunkami. Mocowanie krokwi do płatwi za pomocą wkrętów M8. Wkręt powinno wprowadzać się w uprzednio nawiercony otwór o średnicy 0,9d. Dodatkowo krokwie powinno się zabezpieczyć przed zwichrzeniem na podporach za pomocą ogólno dostępnych połączeń ciesielskich. Wszystkie połączenia w razie potrzeby mocować dodatkowo ogólno dostępnymi blachami ciesielskimi. W przypadku stosowania wkrętów do mocowania blach ciesielskich nie stosować wkrętów o średnicy mniejszej niż 4mm. Drewno w trakcie wbudowywania nie powinno mieć wilgotność większą niż 15 do 18%. Drewno musi być zaimpregnowane przy czym głębokość penetracji impregnatu nie powinna być mniejsza niż 3-6mm. Każde nacięcie w drewnie impregnowanym powinno być od razu impregnowane. Deskowanie dachu wykonać z desek gr 3mm, wszystkie deski powinny być impregnowane jak pozostałe elementy konstrukcyjne Długość oparcia elementów drewnianych powinno być równe min wysokość elementu drewnianego. W razie potrzeby szerokość oparcia poszerzyć. Proponuje się wykonanie impregnacji ciśnieniowej z zastosowaniem impregnatu Fobos M4. Drewno musi posiadać certyfikat CE z określoną klasą wytrzymałością. Zastosować drewno klasy min C4 wg PN-EN

19 Należy unikać stosowania czarnych sęków wypadających w strefie rozciąganej elementów konstrukcyjnych. Zastosować pokrycie papowe w postaci dwuwarstwowej. Papa podkładowa G00s4, natomiast papa wierzchniego krycia PYE PV 50 s5. W strefach przy krawędziach podwoić ilość mocowania. Zastosować gwoździe galwanizowane. Obróbki blacharskie z blachy ocynkowanej gr min 0,50mm i warstwie ocynku wynoszącej 75g/m Rynny i rury stalowe ocynkowane. Przed montażem elementów drewnianych wykonać sprawdzenie wilgotności drewna oraz jakość impregnacji na tę okoliczność sporządzić protokół. Przed przystąpieniem do prac sprawdzić wszystkie wymiary na budynku. Zestawienie elementów konstrukcyjnych: Drewno klasy min C4 wg PN-EN 338 Krokiew bxh80x160mm Jętka bxh3x100mm Płatew bxh140x140mm Słup bxh140x140mm Miecz bxh100x100mm 3.5. WYKONANIE KOMINÓW PONAD DACHEM. W trakcie prowadzenia prac związanych z wykonaniem remontu dachu należy wykonać przebudowę kominów ponad dachem. Do wykonania remontu zaleca się użycie następujących materiałów: Wykonanie kominów z zastosowaniem cegły pełnej klasy nie mniejszej niż 15MPa na zaprawie murarskiej klasy min M5. Komin wykończyć czapką betonową od góry wykonaną z betonu klasy C16/0 zbrojonej prętami ϕ8 mm ze stali RB 400. Wykończenie powierzchni kominów za pomocą wyprawy tynkarskiej cementowowapiennej. Obróbka blacharska komina wykończona listwa dociskową. Wysokość wyprowadzenia przewodów kominowych ponad dach wartości minimalne. 19

20 3.6. OKREŚLENIE OBSZARU ODDZIAŁYWANIA. Obszar oddziaływania obiektu budowlanego, na którym będą wykonywane prace budowlane polegające na remoncie dachu na budynku przy ul. Franciszkańskiej 56 w Łodzi, nie będą wpływały na zmianę funkcji obiektu czy też zagospodarowania terenu. W bezpośrednim sąsiedztwie budynku znajdują się następujące działki: 306/1, 308/1, 307/3, 1/46. Poszanowanie, występujących w obszarze oddziaływania obiektu, uzasadnionych interesów osób trzecich - realizacja przedmiotowej inwestycji nie powoduje ograniczenia m.in. z możliwości korzystania z energii elektrycznej i cieplnej oraz środków łączności przez osoby trzecie w obszarze oddziaływania obiektu budowlanego. Rozwiązania techniczne w przypadku wykonania prac budowlanych polegających na remoncie dachu nie powodują uciążliwości związanych z hałasem, wibracjami, zakłóceniami elektrycznymi i promieniowaniem, a także zanieczyszczeniem powietrza, wody i gleby. 0

21 3.7. UWAGI KOŃCOWE. Kierownik Budowy winien należeć do Okręgowej Izby Inżynierów Budownictwa, posiadać aktualne ubezpieczenie od odpowiedzialności cywilnej oraz odpowiednie doświadczenie zawodowe a także uprawnienia w odpowiednim zakresie. Obowiązkiem kierownika jest sprawdzenie stopnia znajomości przepisów BHP przez zatrudnionych pracowników oraz sprawdzenie kwalifikacji pracowników wykonujących roboty specjalistyczne. Roboty należy wykonywać zgodnie z "Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych", wytycznymi producentów materiałów wskazanych w projekcie i obowiązującymi przepisami BHP, pod nadzorem osób posiadających odpowiednie uprawnienia do pełnienia samodzielnych funkcji technicznych w budownictwie. Teren znajdujący się w rejonie prowadzonych prac budowlanych odpowiednio oznakować. Wymienione w projekcie materiały a co za tym idzie ich parametry techniczne należy traktować jako minimalne. 1

22 4. INFORMACJA BIOZ Budynek mieszkalny zlokalizowany przy ul. Franciszkańskiej 56 w Łodzi. INWESTOR: Zarząd Lokali Miejskich Al. Tadeusza Kościuszki Łódź Data opracowania: Podpis sporządzającego plan: wrzesień

23 CZĘŚĆ A CZĘŚĆ OPISOWA INFORMACJI BEZPIECZEŃSTWA I OCHRONY ZDROWIA NA BUDOWIE ZAGADNIENIA OGÓLNE 1. Podstawa opracowania Zlecenie ZLM w Łodzi na wykonanie informacji bioz zgodnie z ustawą Prawo budowlane z 1994 r. (tj. Dz. U. z 010 r. Nr 43, poz. 163 ze zmianami) oraz wymogami: a. projekt budowlany b. specyfikacje dla wymagań ogólnych oraz robót. Przedmiot opracowania Przedmiotem opracowania jest wykonanie projektu Planu bezpieczeństwa i ochrony zdrowia obejmującego: a. organizację i technologię wykonania założonych robót (część A) 3. Zakres opracowania Opracowanie dotyczy: a. robót przygotowawczych, w tym: Zabezpieczenie miejsca wykonywania prac /wygrodzenie placu budowy, oznakowanie tablicami informacyjnymi/ b. budowy: Wykonanie remontu dachu Wykonanie remontu kominów ponad dachem 4. Cel opracowania oraz osoby odpowiedzialne: Cel Celem opracowania jest spełnienie wymogów określonych w aktach prawnych dotyczących Planu bezpieczeństwa i ochrony zdrowia na budowie. Osoby odpowiedzialne Nadzór ze strony inwestora sprawuje: inspektor nadzoru Nadzór ze strony wykonawcy sprawują: kierownik budowy, kierownik robót, mistrzowie, brygadziści, inspektor bhp. 5. Lokalizacja budowy i zakres robót całościowych objętych wykonawstwem według specyfikacji Łódź, ul. Franciszkańskiej 56 Prac remontowych na budynku mieszkalnym przy ul. Franciszkańskiej 56 3

24 ZAKRES PROWADZONYCH ROBÓT Prace wstępne przygotowawcze - wygrodzenie obszaru budowy - zabezpieczenie budynku w celu umożliwienia bezpiecznego prowadzenia prac - ustawienie rusztowań Prace budowlane - Wykonanie remontu dachu - Wykonanie remontu kominów ponad dachem KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW, ETAPÓW Obiekt: Budynek mieszkalny przy ul. Franciszkańskiej 56 w Łodzi Etap/etapy: - Wykonanie remontu dachu - Wykonanie remontu kominów ponad dachem MONTAŻ URZĄDZEŃ BEZPIECZEŃSTWA RUCHU I ROBOTY WYKOŃCZENIOWE i tu wymienić można: SKŁADOWISKA Składowisko materiałów sypkich: Gruz, Składowiska: - PRACE STWARZAJĄCE ZAGROŻENIA Prace stwarzające szczególne ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi, w szczególności upadek z wysokości: Prace prowadzone na wysokości (drabiny, rusztowania) Na powierzchniach wzniesionych na wysokość powyżej 1,0m nad poziomem podłogi lub ziemi, na których w związku z wykonywaną pracą mogą przebywać pracownicy lub służących jako przejścia, powinny być zainstalowane balustrady składające się z poręczy ochronnych umieszczonych na wysokości co najmniej 1,1m i krawężników o wysokości co najmniej 0,15m. Pomiędzy poręczą i krawężnikiem powinna być umieszczona w połowie wysokości poprzeczka lub przestrzeń ta powinna być wypełniona w sposób uniemożliwiający wypadnięcie osób. Jeśli ze względu na rodzaj i warunki wykonywania prac na wysokości zastosowanie tego typu balustrad jest niemożliwe, należy stosować inne skuteczne środki ochrony pracowników przed upadkiem z wysokości, odpowiednie do rodzaju i warunków wykonywania pracy. Prace na wysokości powinny być organizowane i wykonywane w sposób niezmuszający pracownika do wychylania się poza obręcz balustrady lub obrys urządzenia, na którym stoi. Przy pracach na: drabinach, klamrach, rusztowaniach i innych podwyższeniach nieprzeznaczonych na pobyt ludzi, na wysokości do m nad poziomem podłogi lub ziemi niewymagających od pracownika wychylania się poza obręcz balustrady 4
