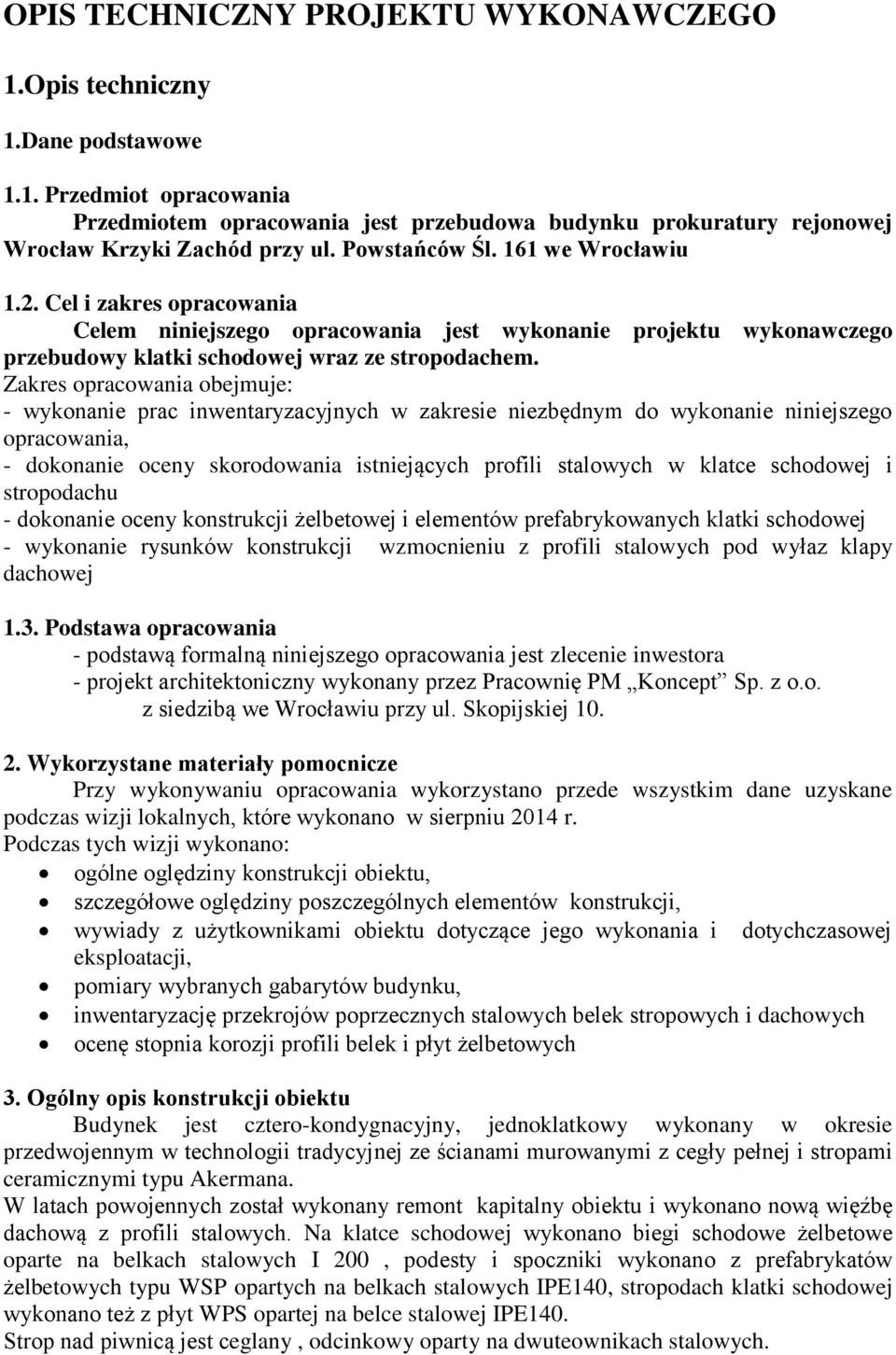

1 OPIS TECHNICZNY PROJEKTU WYKONAWCZEGO 1.Opis techniczny 1.Dane podstawowe 1.1. Przedmiot opracowania Przedmiotem opracowania jest przebudowa budynku prokuratury rejonowej Wrocław Krzyki Zachód przy ul. Powstańców Śl. 161 we Wrocławiu 1.2. Cel i zakres opracowania Celem niniejszego opracowania jest wykonanie projektu wykonawczego przebudowy klatki schodowej wraz ze stropodachem. Zakres opracowania obejmuje: - wykonanie prac inwentaryzacyjnych w zakresie niezbędnym do wykonanie niniejszego opracowania, - dokonanie oceny skorodowania istniejących profili stalowych w klatce schodowej i stropodachu - dokonanie oceny konstrukcji żelbetowej i elementów prefabrykowanych klatki schodowej - wykonanie rysunków konstrukcji wzmocnieniu z profili stalowych pod wyłaz klapy dachowej 1.3. Podstawa opracowania - podstawą formalną niniejszego opracowania jest zlecenie inwestora - projekt architektoniczny wykonany przez Pracownię PM Koncept Sp. z o.o. z siedzibą we Wrocławiu przy ul. Skopijskiej Wykorzystane materiały pomocnicze Przy wykonywaniu opracowania wykorzystano przede wszystkim dane uzyskane podczas wizji lokalnych, które wykonano w sierpniu 2014 r. Podczas tych wizji wykonano: ogólne oględziny konstrukcji obiektu, szczegółowe oględziny poszczególnych elementów konstrukcji, wywiady z użytkownikami obiektu dotyczące jego wykonania i dotychczasowej eksploatacji, pomiary wybranych gabarytów budynku, inwentaryzację przekrojów poprzecznych stalowych belek stropowych i dachowych ocenę stopnia korozji profili belek i płyt żelbetowych 3. Ogólny opis konstrukcji obiektu Budynek jest cztero-kondygnacyjny, jednoklatkowy wykonany w okresie przedwojennym w technologii tradycyjnej ze ścianami murowanymi z cegły pełnej i stropami ceramicznymi typu Akermana. W latach powojennych został wykonany remont kapitalny obiektu i wykonano nową więźbę dachową z profili stalowych. Na klatce schodowej wykonano biegi schodowe żelbetowe oparte na belkach stalowych I 200, podesty i spoczniki wykonano z prefabrykatów żelbetowych typu WSP opartych na belkach stalowych IPE140, stropodach klatki schodowej wykonano też z płyt WPS opartej na belce stalowej IPE140. Strop nad piwnicą jest ceglany, odcinkowy oparty na dwuteownikach stalowych.

Zakres opracowania obejmuje: - wykonanie prac inwentaryzacyjnych w zakresie niezbędnym do wykonanie niniejszego opracowania, - dokonanie oceny skorodowania istniejących profili stalowych w klatce

2 Stropy nad parterem, I i II piętrem gęsto- żebrowe, ceramiczne typu Akerman. 4. Postanowienia stanu technicznego konstrukcji budynku 4.1. Konstrukcja istniejąca klatki schodowej Konstrukcja biegów składa się z dwóch belek stalowych z dwuteownika I 200 i płyty żelbetowej pomiędzy belkami. Czoło belki dwuteowej jest obłożone cegłą pełną i otynkowane. Stopki dwuteownika są owinięte siatką i otynkowane tynkiem cem. wap. gr. 2 cm. Biegi schodowe są w dobrym stanie technicznym, nie stwierdzono pęknięć lub zarysowań. Biegi są masywne. Płyta żelbetowa biegu jest otynkowana od spodu tynkiem cem. wap. gr. 2 cm. Stopnie od góry są obłożone płytkami glazurowanymi, które nie są uszkodzone i należy je pozostawić w całości. Biegi schodowe na wszystkich kondygnacjach spełniają wymogi ppoż. REI 60. Podest na parterze jest na stropie ceglanym, odcinkowym, na którym wykonano warstwę szlichty cementowej, na której ułożone są płytki glazurowane. Podest jest masywny a płytki glazurowane nie uginają się i nie są popękane, nie wymagają wymiany. Podest na parterze spełnia wymogi ppoż. REI 60. Spoczniki i podesty wyższych kondygnacji są wykonane z płyt żelbetowych, prefabrykowanych WPS na belkach stalowych IPE140 i otynkowane od dołu tynkiem cem. wap. grubości 2 cm. Na płytach prefabrykowanych ułożona jest wełna mineralna grubości 5 cm. Na belkach stalowych ułożone są legary drewniane, a na legarach płyty OSB grubości 20 mm. Na płytach OSB ułożone są płytki glazurowane. Pustka pod płytą OSB powoduje uginanie się jej wraz z płytkami glazurowanymi, które częściowo są już popękane. Od góry spoczniki i podesty nie posiadają wymaganej ochrony ogniowej Strop nad piwnicą Strop jest ceglany odcinkowy na belkach stalowych dwuteowych, otynkowany tynkiem cem. wap. grubości 2 cm. Strop ten spełnia wymogi ppoż. REI 60. strop jest w dobrym stanie technicznym. Nie projektuje się zmiany funkcji pomieszczeń na parterze i zwiększenia obciążenia stropu nad piwnicą. Strop nad piwnicą nie jest przedmiotem opracowania Stropy nad parterem, I, II piętrem Stropy są gęsto-żebrowe typu Akermana z pustaków ceramicznych z żelbetowymi żebrami co 31 cm i betonową płytą od góry grubości 4 cm. Stropy są otynkowane od dołu tynkiem cem. wap. grubości 1,5 cm. Na górze stropu ułożony jest parkiet drewniany. Stropy typu Akermana spełniają wymogi ppoż. REI 60. Stropy nie są popękane i stan ich jest dobry. Na I, II i III piętrze pomieszczenia biurowe pozostają bez zmian i bez zwiększenia obciążenia. Stropy te nie są przedmiotem opracowania Stropodach Konstrukcja dachu jest wykonana z profili stalowych zabezpieczona antykorozyjnie. Profile konstrukcji dachu nie są skorodowane i nie wymagają dodatkowych zabezpieczeń. Stropodach oddzielony jest od II piętra stropem typu Akerman, który stanowi przegrodę ogniową dla całego stropodachu. Dach jest pokryty dachówką ceramiczną od strony ulicy.

Czoło belki dwuteowej jest obłożone cegłą pełną i otynkowane. Stopki dwuteownika są owinięte siatką i otynkowane tynkiem cem. wap. gr. 2 cm.

3 Pozostała część dachu jest wykonana z płyt korytkowych, żelbetowych opartych na belkach stalowych. W tej części dach jest pokryty papą. Stwierdzenie stanu zużycia papy, rynien i rur spustowych nie wchodzi w zakres opracowania. 5. Opis projektowanych remontów 5.1. Zmiana warstw wykończeniowych w spocznikach i podestach Projektuje się likwidację legarów drewnianych i ułożenie na prefabrykowanych płytach WPS styroduru o wytrzymałości na ściskanie 500 kpa grubości ~8 cm ( grubość styroduru dopasować do każdego spocznika i podestu po odkryciu całej powierzchni spoczników i podestów) na cementowej warstwie wyrównawczej. Na styrodurze ułożyć nowe płyty OSB grubości 20 mm i na nich ułożyć ogniowe płyty PROMAXON TYP A grubości 2 x 10 mm. Na płytach ułożyć nowe płytki glazurowane na tym samym poziomie jak poprzednio. Wzór i kolor płytek dopasować w miarę możliwości do istniejących płytek na biegach schodowych. Układ nowych warstw na spoczniku i podeście podano na rysunku nr Kw-2.Na rysunku nr KW-3 podano konstrukcję stalową oraz układ płyt prefabrykowanych WPS na spocznikach i podestach klatki schodowej. Biegi schodowe pozostają bez zmian Wzmocnienie pod klapę dymową Ze względu na nową klapę dymową zaprojektowano na klatce schodowej wyłaz dachowy o wymiarach 1,40 x 1,60 m. Pod nową ściankę murowaną zaprojektowano wzmocnienie z dwóch dwuteowników IPE 140 połączonych blachami stalowymi o wymiarach 140x50x3 mm. Szczegół wykonania wzmocnienia podano na rys. nr Kw-1. Na rys. Aw-9 i Aw-10 podano usytuowanie profili IPE 140. Profile IPE 140 połączych z istniejącą belką stalową IPE140za pomocą spoin o grubości a=3 mm, blachy też przyspawać spoinami a = 3 mm. Elektrody E380RC, stal profilowa S235JR Ścianka murowana pod klapę dymową. Ściankę murowaną grubości 12 cm z cegły pełnej klasy 10 MPa należy wykonać na zaprawie klasy 3 MPa. Otynkować tynkiem cementowo wapiennym Zabezpieczenie nowych profili stalowych. Podobnie jak wszystkie belki stalowe istniejące na klatce schodowej belki nowoprojektowane IPE140 też należy zabezpieczyć przez osiatkowanie siatką Rabitza i otynkowaniem tynkiem cementowym grubości 2 cm. Boki IPE 140 należy oszpałdować ( wyszpałdować ) cegłą dziurawką lub pełną i otynkować tynkiem grubości 2 cm Nadproże stalowe W poziomie przyziemia zaprojektowano otwór o szerokości 2.02 m na drzwi i okno podawcze przy portierni. Naproże zaprojektowano stalowe z dwóch dwuteowników I 160 opartych na murze ceglanym z podlewką betonową grubości 10 cm i szerokości 24 cm po obu stronach otworu. Przestrzeń pomiędzy dwuteownikami I 160 wypełnić w środku betonem, zewnątrz dwuteowniki oszpałdować cegłą pełną, stopki osiatkować siatką rabitza i otynkować tynkiem cementowym grubości 2 cm. Na rys. architektury Aw-3 podano usytuowanie nadproża stalowego. Opracowała inż. Danuta Szemiel

Zmiana warstw wykończeniowych w spocznikach i podestach Projektuje się likwidację legarów drewnianych i ułożenie na prefabrykowanych płytach WPS styroduru o wytrzymałości na ściskanie 500 kpa

4 OZNACZENIA RZUT STROPODACHU PRZEKRÓJ 1-1 RZUT PODDASZA PRZEKRÓJ 2-2 inż. Danuta Szemiel K O N S T R U K C J A KLAPA DYMOWA PRZEKROJE POZIOME 1-1; 2-2 1:50 Aw-9

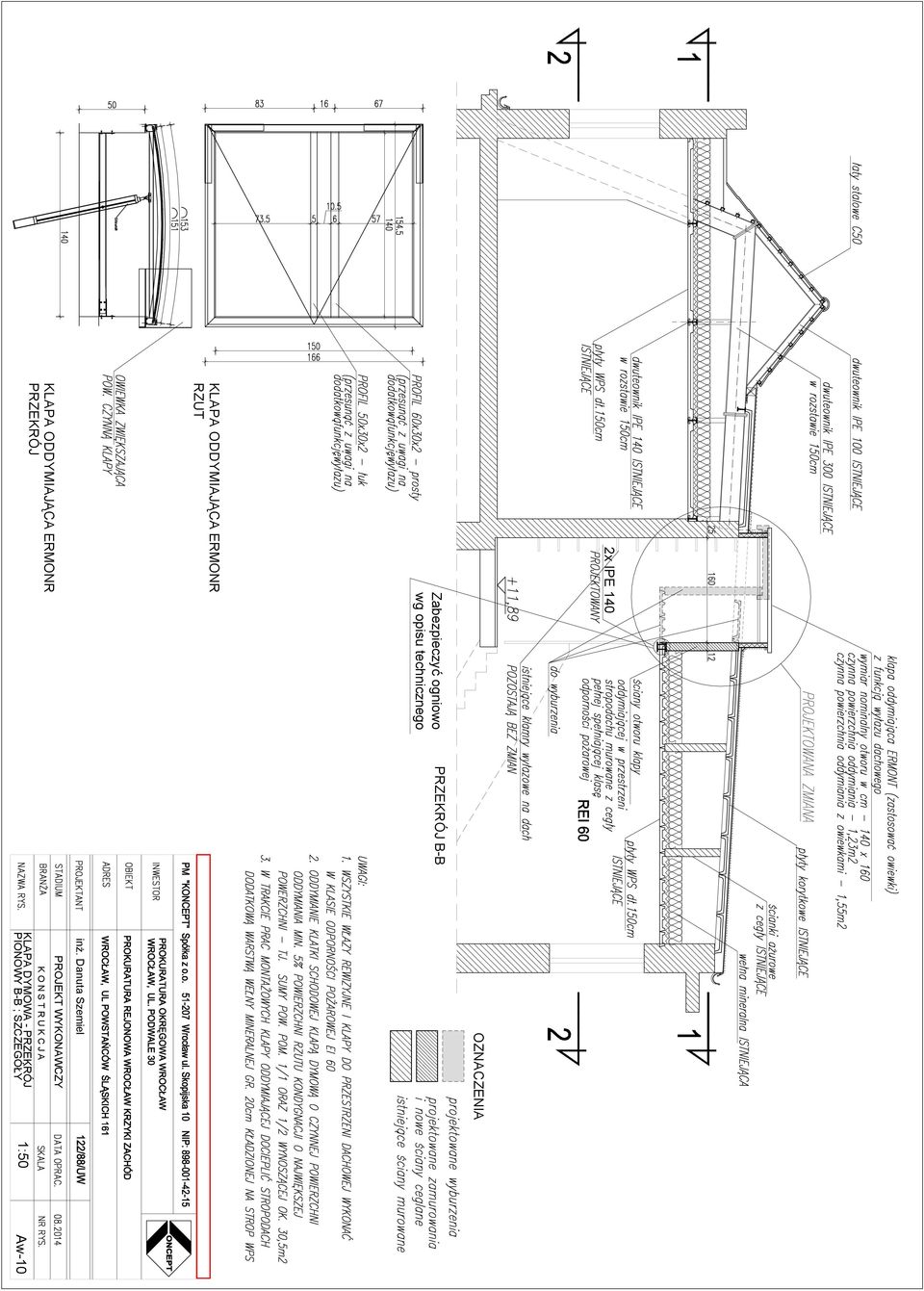

5 2x IPE 140 Zabezpieczyć ogniowo wg opisu technicznego KLAPA ODDYMIAJĄCA ERMONR RZUT KLAPA ODDYMIAJĄCA ERMONR PRZEKRÓJ PRZEKRÓJ B-B OZNACZENIA inż. Danuta Szemiel K O N S T R U K C J A KLAPA DYMOWA - PRZEKRÓJ PIONOWY B-B ; SZCZEGÓŁY 1:50 Aw-10

6 inż. Danuta Szemiel KONSTRUKCJA 1:20 Kw-1

7 inż. Danuta Szemiel KONSTRUKCJA 1:20 Kw-2

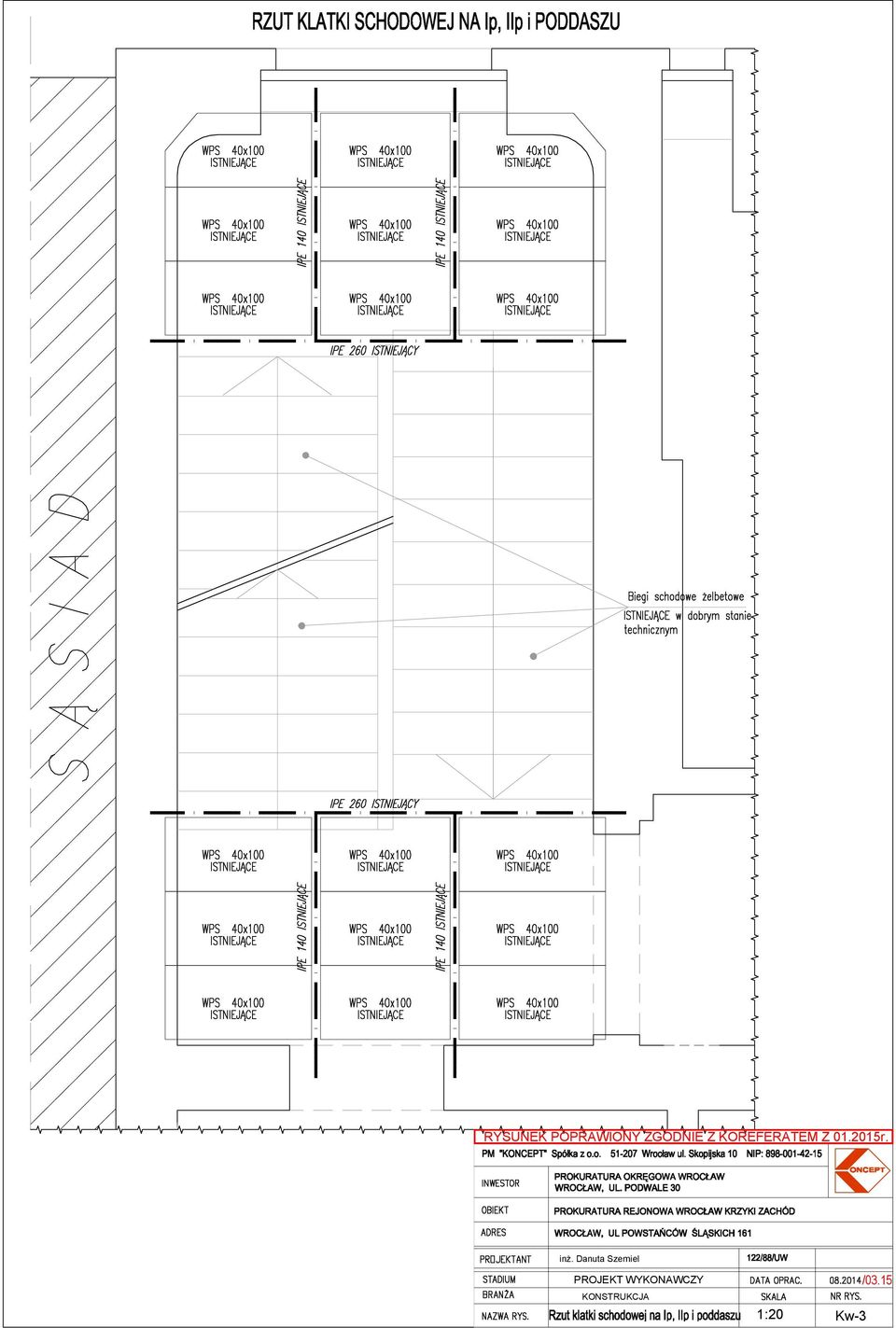

8 inż. Danuta Szemiel KONSTRUKCJA 1:20 Kw-3
