Transmitancja operatorowa członu automatyki (jakiego??) jest dana wzorem:

Transkrypt

1 PoniŜej przedstawiono standardowy tok otrzymywania charakterystyk częstotliwościowych: 1. Wyznaczenie transmitancji operatorowej. Wykonanie podstawienia s ωj. Wyznaczenie Re(G(jω )) oraz Im(G(jω ))-najczęściej poprzez pomnoŝenie przez sprzęŝenie mianownika 4. Wyznaczenie P(ω ) i Q(ω ) przynajmniej dla ω 0, ω ω s, ω + 5. Wykreślenie charakterystyki amplitudowo częstotliwościowej 6. Wyznaczenie M(ω ) oraz L(ω ) 7. Wyznaczenie zakresów przybliŝeń (ω <<ω s, ω >>ω s ) i odpowiednich wzorów L(ω ) dla nich 8. Obliczenie spadku na dekadę dla obydwóch zakresów 9. Wyznaczenie wartości L(ω ) dla jednej wartości ω z pierwszego zakresu i jednej z drugiego (mogą być punkty przecięcia z osiami) 10. Wykreślenie logarytmicznej charakterystyki amplitudowej 11. Wyznaczenie wzoru na ϕ ( 1. Wyznaczenie ϕ ( przynajmniej dla ω 0, ω ω s, ω + 1. Wykreślenie logarytmicznej charakterystyki fazowej Uwaga: Trzy wartości ω są minimalna liczbą potrzebą do wykreślenia wszystkich charakterystyk. Aczkolwiek charakterystyki będą tym dokładniejsze, im więcej wartości ω zostanie uŝytych w tabeli. Sposób uŝycia powyŝszego algorytmu ręcznego wyznaczania charakterystyk został przedstawiony na poniŝszym przykładzie. PRZYKŁAD 1 Transmitancja operatorowa członu automatyki (jakiego??) jest dana wzorem: G ( s) s + 5 Wyznacz charakterystyki częstotliwościowe tego członu Rozwiązanie Jako, Ŝe zadanie zostało postawione w sposób, który podał juŝ w treści transmitancję, przechodzimy do punktu (w przeciwnym wypadku trzeba przekształcić problem poprzez modelowanie matematyczne do postaci transmitancji). Stąd. Stosujemy podstawienie s ωj G ( j j ω + 5 1

2 . Wyznaczono część rzeczywistą i urojoną transmitancji widmowej: G ( j 5 jω jω jω 15 jω 15 jω 5 j ω 5 + ω Po uporządkowaniu: 15 jω 15 ω G ( j j Re( G( j) + Im( G( j) j P( ω 5 + ω 5 + ω jq( ω ) Stąd: 15 P( 5 + ω ω Q( 5 + ω Wykonano tabelę argumentów:, ω 0, 5 + P ( Q ( Na jej podstawie wykreślono charakterystykę Nyquista (punkt 5 algorytmu):

3 Ad. 6 Wyznaczono M(: Ad (ω ) ω M ( P ( + Q ( + (5 + ω ) (5 + ω ) (5 + ω ) L( 0log M ( Jak widzimy, gdy ω<<5 to moŝemy w wyraŝeniu M( pominąć wpływ wyraŝenia ω, czyli 15 M ( L( 0 log 5. 5 Jeśli natomiast ω>>5 to nie moŝemy pominąć w M( wpływu wyraŝenia ω. MoŜemy jednak pominąć wpływ stałych(5 w liczniku i 5 w mianowniku). Otrzymujemy wtedy M 9ω ( ω ) ( L( 0 log ω. ω Jest to podstawa do ręcznego wykreślenia charakterystyk Bodego(!!!) Ad. 8 Obliczenie spadku na dekadę dla obydwóch zakresów Do obliczenia tego spadku/wzrostu (tak naprawdę nachylenia prostej aproksymującej do osi log naleŝy posłuŝyć się związkiem: [ M (10ω ) log M ( )] L( 10 L( 0 log ω Czyli dla podanych przybliŝeń: ω<<5 L(10-L( 0 log -0log Jest to prosta o równoległa do osi ω, o wartości L(0 log ω>>5 L(10ω ) L( 0log 0log 10ω ω ω 1 0log 0 log10 0dB / dekadę 10ω Tak więc prosta z tego zakresu opada o 0 db na kaŝdą dekadę

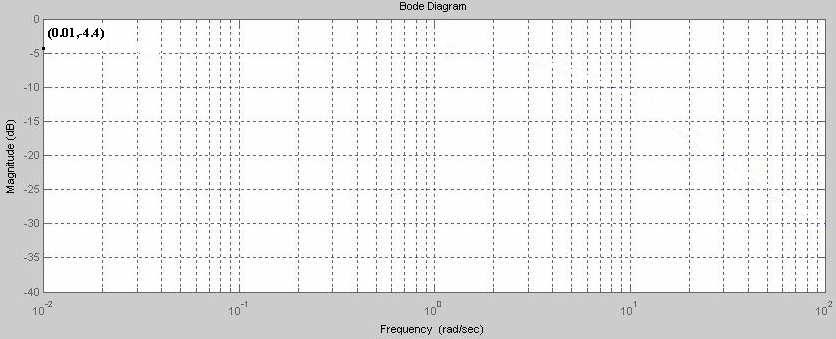

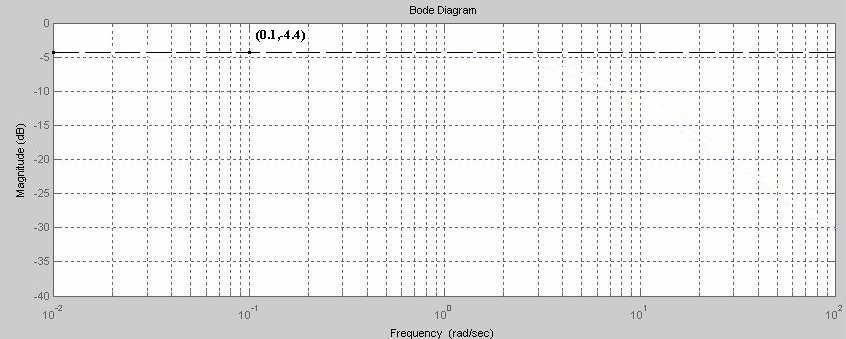

4 Ad. 9 Wyznaczenie wartości L(ω ) dla jednej wartości ω z pierwszego zakresu i jednej z drugiego Znając kąty nachylenia dla prostych z obydwóch zakresów naleŝy znać juŝ tylko po jednym punkcie z kaŝdego, aby móc narysować aproksymowaną charakterystykę częstotliwościową modułu. - Przyjmijmy, Ŝe 10 - <<5, zatem dla pierwszego zakresu L(10 - ) 0 log Następnie przyjmijmy, Ŝe 10 >>5, zatem dla drugiego zakresu: L(10 ) 0 log 0log 0log Podane wartości ω są tylko przykładem. W rzeczywistości moŝna tu stosować dowolne ω. Ad. 10 Wykreślenie charakterystyki: -naniesienie na wykres punktu z pierwszego zakresu: -na następnej dekadzie(czyli ) nanosimy punkt, który ma wartość mniejszą o spadek na dekadę. Oczywiście akurat w tym przypadku mamy do czynienia z funkcją stałą, więc w następnej dekadzie rysujemy punkt o tej samej wartości L(ω ): 4

5 -przeciągamy linię przerywaną przez zadane punkty: -naniesienie na wykres punktu z drugiego zakresu: -na poprzedniej dekadzie(czyli 10-1 ) nanosimy punkt, który ma wartość większą o spadek na dekadę. Jako, Ŝe charakterystyka opada, to na poprzedniej dekadzie punkt będzie wyŝej niŝ ten na dekadzie (o 0 db): 5

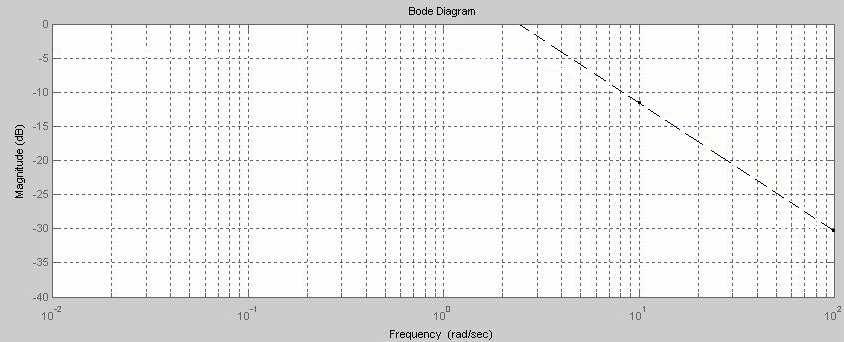

6 -przeciągamy linię przerywaną przez zadane punkty: (!)Wszystkie powyŝsze operacje powinny być wykonywane na tym samym wykresie. Jednak, ze względu na czytelność tego przykładu, były wykonywane na kilku(!) W tym momencie wykres powinien wyglądać następująco: W punkcie przecięcia wykresów moŝna odczytać ω s : 6
