Kodowanie transformujace. Kompresja danych. Tomasz Jurdziński. Wykład 11: Transformaty i JPEG

Transkrypt

1 Tomasz Wykład 11: Transformaty i JPEG

2 Idea kodowania transformujacego Etapy kodowania 1 Wektor danych x 0,...,x N 1 przekształcamy (odwracalnie!) na wektor c 0,...,c N 1, tak aby: energia była skoncentrowana w kilku współrzędnych (czyli tylko kilka współrzędnych jest ważna); ciag c 0,...,c N 1 nie jest skorelowany (dekorelujemy ciag x 0,...,x N 1 ). 2 Wartości c 0,...,c N 1 kwantyzujemy skalarnie: więcej bitów przydzielamy ważniejszym współrzędnym. 3 Kodujemy bezstratnie wartości skwantyzowane.

3 Idea kodowania transformujacego Dekodowanie 1 Dekodowanie: odpowiedni algorytm bezstratny. 2 Z odtworzonych wartości skwantyzowanych uzyskujemy przybliżone wartości współczynników po kwantyzacji: c 0,...,c N 1. 3 Stosujemy transformatę odwrotna: z przybliżonych wartości c 0,...,c N 1 uzyskujemy przybliżone wartości x 0,...,x N 1.

4 Transformaty Kodowanie transformujace Jakie transformaty nas interesuja? traktujemy ciag wartości (x 0,...,x N 1 ) jako wektor w przestrzeni R N, reprezentowany w bazie standardowej; chcemy znaleźć nowa, inna bazę przestrzeni R N i wyrażać wektory w tej nowej bazie; algebraicznie: odpowiada to przekształceniu liniowemu, definiowanemu przez macierz rozmiaru N N; geometrycznie: oznacza to obrót układu współrzędnych.

5 Pojęcia Kodowanie transformujace Definicja Jednowymiarowa dyskretna transformata liniowa wektora (x 0,...,x N 1 ) przekształca go na wektor (θ 1,...,θ n ) wg wzoru: N 1 θ k = n=0 x n a(k,n) dla k = 0,1,...,N 1, gdzie a i,j dla i,j [0,N 1] to ustalone liczby. Iloczyn skalarny wektorów X = (x 0,...,x N 1 ) i Y = (y 1,...,y n ) jest równy X Y = n i=1 x iy i. Wektory X 1,...,X k sa ortogonalne jeśli X i X j = 0 dla każdego i j. Wektory X 1,...,X k sa ortonormalne jeśli sa ortogonalne i X i X i = 1 dla każdego i [1,k].

6 Własności Kodowanie transformujace Co daje ortonormalność Transformatę dana przez współczynniki {a i,j } i,j [0,N 1] można zapisać macierzowo jako θ = Ax, gdzie A = (a i,j ). Jeśli wiersze macierzy A = (a i,j ) sa ortonormalne, to A 1 = A T, a zatem: x = A T θ, co wynika z x = A 1 Ax = A T θ.

7 Własności c.d. Reprezentacje w różnych bazach Niech x będzie wektorem w bazie standardowej (wektory bazy tworza macierz jednostkowa). Wektor θ = Ax jest reprezentacja wektora x w bazie złożonej z wierszy macierzy A: x = A T Ax = A T θ = θ 0 A T θ N 1A T N 1 gdzie A i to i-ty wiersz macierzy A. Transformata oparta na bazie ortonormalnej zachowuje energię Niech energia wektora x = (x 0,...,x N 1 ) będzie równa x x = N 1 i=0 x i 2. Wówczas: N 1 xi 2 = i=0 N 1 θi 2, i=0 ponieważ N 1 i=0 θ 2 i = θ T θ = (Ax) T (Ax) = x T (A T A)x = x T x.

8 Transformaty dwuwymiarowe Zastosowanie w kodowaniu obrazów Korelacje zachodza zarówno w wierszach jak i w kolumnach! Transformata dwuwymiarowa Dwuwymiarowa dyskretna transformata θ macierzy (x i,j ) i,j [0,N 1] zdefiniowana jest wzorem θ k,l = N 1 i=0 N 1 x i,j a(k,l,i,j) dla k,l = [0,N 1]. j=0

9 Jakie transformaty dwuwymiarowe? Transformaty dwuwymiarowe stosowane zazwyczaj w kompresji oparte na transformacie jednowymiarowej; najpierw transformata wierszy (macierzy danych x i,j ); potem transformata (taka sama) kolumn macierzy uzyskanej po transformacie wierszy. Interpretacja arytmetyczna: A-macierz transformaty, X-macierz danych niech X i to i-ty wektor macierzy X; wtedy AXi T to transformata i-tego wiersza jako kolumna; czyli xi T A T to transformata i-tego wiersza; a XA T to transformata uzyskana z X po zastosowaniu A do wierszy; ostatecznie: A XA T daje zastosowanie transformaty A do kolumn macierzy XA T.

10 Baza transformaty 2-wymiarowej Baza transformaty X AXA T Baza składa się z macierzy A T i A j, gdzie A i to i-ty wiersz macierzy A. Wynika to z tożsamości: [AXA T ] k,m = i oraz faktów: A k,i X i,j A m,j = X (A T k A m)(iloczyn skalarny) j elementy {A T k A m} k,m=0,...,n 1 tworza bazę ortonormalna; współczynniki wektora w bazie ortonormalnej sa równe iloczynom skalarnym z odpowiednimi wektorami bazy. Tożsamość: czyli [AXA T ] c,b = j [XA T ] a,b = X a,i A b,i i A c,j [XA T ] j,b = j A c,j l X j,l A b,l = j A c,j X j,l A b,l l

11 Przykład Kodowanie transformujace Dane: wektory złożone z wartości sasiednich pikseli rozkład energii w danych: energia na obu współrzędnych podobna; stopień korelacji: zazwyczaj wartość drugiego elementu pary zbliżona do wartości pierwszego elementu. Dekorelacja i koncentracja energii obracamy układ współrzędnych o 45 stopni w lewo: energia koncentruje się w pierwszej współrzędnej, brak zależności między pierwsza a druga współrzędna; algebraicznie oznacza to transformatę: A = 1 2 [ ]

12 Przykład c.d. Kodowanie transformujace Ortogonalność i ortonormalność Macierz spełnia A = 1 2 [ A 2 = I A 1 = A T a stad wynika, że wiersze macierzy A tworza ortonormalna bazę przestrzeni R 2. Przekształcenie skorelowanego wektora x = (b,b) T [ ] [ ] [ ] b 2b = b 0 ]

13 Dyskretna transformata kosinusowa (DCT) Definicja Dyskretna transformata kosinusowa zdefiniowana jest macierza C o współczynnikach: C i,j = C 0,j = 1 (2j + 1) 0π cos N 2N 2 (2j + 1)iπ cos N 2N DCT a przestrzenie liniowe dla j = 0,...,N 1 dla j [0,N 1],i [1,N 1] Wiersze macierzy DCT (C i,j ) sa ortonormalne, w szczególności więc tworza bazę przestrzeni R N.

14 Dyskretna transformata kosinusowa Interpretacja 1 0-wy wiersz: ciag N wartości N. i-ty wiersz dla i > 0 2 N (cos(iπ 1 2N ),cos(iπ 3 2N 1 ),...cos(iπ 2N 2N )) czyli ciag wartości funkcji cos(iπx) w punktach 2N 1, 2N 3 2N 1,..., 2N. a funkcja cos(iπx) ma okres 2/i.

15 Dlaczego DCT? Sygnał Strumień danych można modelować jako sygnał (zazwyczaj) ciagł a funkcję. Wyróżniamy następujace cechy sygnału: amplituda okres (częstotliwość) faza. Co wynika z szeregów i transformat Fouriera (intuicje) każdy sygnał cykliczny można wyrazić w przeliczalnej bazie złożonej z funkcji sin i cos o różnych okresach i amplitudach; każdy sygnał można wyrazić w bazie (mocy continuum) złożonej z funkcji sin i cos o różnych okresach i amplitudach; (dyksretna) transformata Fouriera (DFT) jest odpowiednikiem powyższego dla funkcji spróbkowanych. DCT podobna do DFT, z pominięciem jej wad.

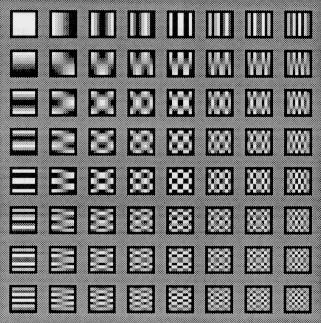

16 Dlaczego DCT c.d. W kodowaniu obrazów w niedużym bloku (np. 8 8): większość energii skoncentrowana w składowych o małych współrzędnych; ludzka percepcja: słabo widzimy składowe o niskich częstotliwościach (p. rysunek). Uwaga: przykład wektorów o długości 2 to też była macierz DCT! DCT dwuwymiarowa:

17 JPEG Kodowanie transformujace JPEG jest standardem kompresji stosujacym dyskretna transformatę kosinusowa (DCT). Zakładamy, że wartości pikseli to liczby z przedziału [0,2 P 1]. Kodowaniu poddajemy te wartości, po odjęciu od każdej 2 P 1. JPEG: kodowanie 1 Podział na bloki pikseli rozmiaru 8 8 (obraz rozszerzamy do rozmiarów będacych wielokrotnościa 8 poprzez powtórzenie ostatniej kolumny/wiersza odpowiednia liczbę razy).. 2 Transformata DCT na każdym bloku (x i,j ) i,j=0,...,n 1 (θ i,j ) i,j=0,...,n 1 ; 3 Kwantyzacja współczynników po DCT. 4 Kompresja wartości po kwantyzacji: alg. Huffmana połaczony z kodowaniem długości serii.

18 JPEG: kwantyzacja JPEG: kwantyzacja 1 współczynniki uzyskane po DCT poddawane sa kwantyzacji skalarnej, jednostajnej (tzn. o stałej długości bloku); 2 krok kwantyzacji (długość obszaru kwantyzacji) może być inny dla każdej współrzędnej; kroki kwantyzacji zadane przez macierz kwantyzacji {Q i,j } i,j=0,...,n 1 ; 3 Skwantyzowana wartość współczynnika θ i,j jest równa θi,j l ij = Q i,j czyli oznacza numer obszaru kwantyzacji odpowiadajacego wartości θ i,j (jeśli ponumerujemy w ten sposób, że obszar zawierajacy wartość zero ma numer 0). 4 dekodowanie: wartość l i,j odtworzona jako: θ i,j = l i,j Q i,j.

19 JPEG: tablica kwantyzacji Jak wyglada tablica kwantyzacji 1 Zasada: krok kwantyzacji rośnie przy ułożeniu ciagu zygzakiem. 2 Uzasadnienie: współczynniki mniej zauważalne można reprezentować z mniejsza dokładnościa. 3 Spodziewany efekt kwantyzacji: w bloku 8 8 uzyskamy dużo zer, w szczególności zerami będa końcowe elementy (w kolejności zygzaka): duży krok kwantyzacji zwiększa zakres wartości, które znajda się w zerowym obszarze kwantyzacji; w typowym bloku (gdzie zróżnicowanie pikseli małe), współczynniki o większych częstotliwościach maja małe wartości.

20 JPEG: domyślna tablica kwantyzacji Standardowa tablica kwantyzacji w JPEG Kompromis między stopniem kompresji i stopniem zniekształceń zwiększenie stopnia kompresji (kosztem jakości obrazu): zwiększenie wielkości przedziałów kwantyzacji (np., przemnożenie tablicy kwantyzacji przez 2); zmniejszenie zniekształceń (kosztem stopnia kompresji): zmniejszenie wielkości przedziałów kwantyzacji.

21 Kodowanie wartości skwantowanych Podział danych współczynniki DC (wartości l 0,0 z każdego bloku): oznaczaja jasność (sygnał stały), więc zazwyczaj wartości w sasiednich blokach sa podobne; kodujemy wartości DC ze wszystkich bloków jako jeden ciag (od lewej do prawej, z góry na dół); stosujemy proste kodowanie predykcyjne: przewidywana wartość każdego współczynnika to wartość poprzednia, kodujemy różnice. współczynniki AC (pozostałe) współczynniki AC z każdego bloku kodowane osobno... w kolejności zig-zag... w efekcie od pewnego momentu zazwyczaj będa zera.

22 Kodowanie wartości skwantowanych c.d. Kodowanie ciagu różnic między współczynnikami DC podział wartości na kategorie: kategoria wartości w kat ,1 3 3, 2,2,3 4 7,..., 4;4,5,...,7 i [ 2 i 1 1, 2 i 2 ];[2 i 2,2 i 1 1] tworzymy kody Huffmana dla numerów kategorii; każda wartość kodowana jako para: kod Huffmana numeru kategorii c; oraz 2 c 2 bitów kodujacych wartość w obrębie kategorii (0 bitów dla kategorii 1); uzasadnienie: większość wartości będzie bliskich zeru.

23 Kodowanie wartości skwantowanych c.d. Kodowanie współczynników AC Element kodowany to trójka (Z,C,B), gdzie: Z to liczba zer poprzedzajacych dany element; C to jego kategoria (jak w DC); B to pozycja w obrębie kategorii (jak w DC); Uwaga1: wartości 0 sa pomijane. Uwaga2: specjalny kod EOB (end of block) oznacza same zera za ostatnia zakodowana wartościa. Przykład (0,3,2) (0,5,7) (0,3,3) (4,2,1) (0,2,1) (2,2,1) E

24 Kodowanie wartości skwantowanych c.d. Kodowanie współczynników AC c.d. (kategoria i przesunięcie) parę Z,C (liczba zer poprzedzajacych i numer kategorii) kodujemy razem, przy wykorzystaniu ustalonego kodu prefiksowego (o ile Z 15); wartość B kodujemy jak w DC, czyli na ustalonej liczbie bitów (wynikajacej z wartości C); kod prefiksowy dla par Z,C zawiera też kody specjalne odpowiadajace EOB (koniec bloku, dalej same zera) oraz ZRL (ciag 16 zer);

25 JPEG: dekodowanie Schemat dekodowania 1 Dekodowanie wartości współczynników (algorytm bezstratny oraz kwantyzacja skalarna): na podstawie tablic kwantyzacji. 2 Odwrotna transformata kosinusowa dla każdego bloku rozmiaru Odtworzenie obrazu z bloków. 4 Usunięcie dodanych w procesie kodowania wierszy i kolumn.

26 Inne zastosowania transformat Zastosowania kompresja wideo: MPEG, H.263 i H.261 (telekonferencje); kompresja dźwięku: MP3 (czyli MPEG 1 Layer 3). kompresja falkowa: soon. O czym nie powiedziałem... kodowanie obrazów kolorowych; zastosowanie transformat do kodowania dźwięku; dynamiczny dobór liczby bitów przypadajacych na poszczególne współrzędne. Ciekawy wykład o transformatatach:
