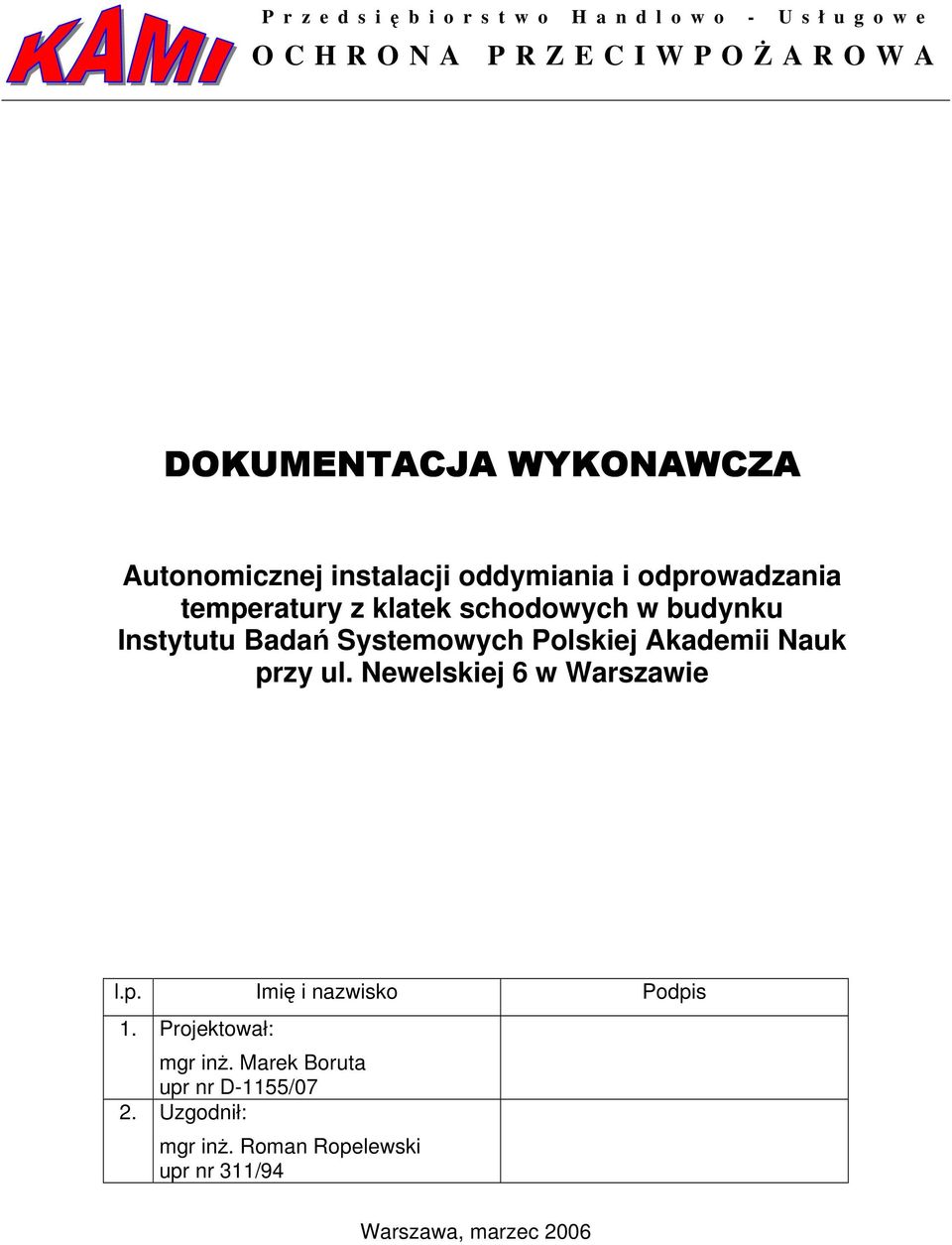

1 DOKUMENTACJA WYKONAWCZA Autonomicznej instalacji oddymiania i odprowadzania temperatury z klatek schodowych w budynku Instytutu Badań Systemowych Polskiej Akademii Nauk przy ul. Newelskiej 6 w Warszawie l.p. Imię i nazwisko Podpis 1. Projektował: mgr inŝ. Marek Boruta upr nr D-1155/07 2. Uzgodnił: mgr inŝ. Roman Ropelewski upr nr 311/94 Warszawa, marzec 2006

2 SPIS TREŚCI: 1. PRZEDMIOT OPRACOWANIA PODSTAWY OPRACOWANIA, PRZEPISY I DOKUMENTY ZWIĄZNE ZAKRES OPRACOWANIA KONIECZNOŚĆ STOSOWANIA UKŁADÓW ODDYMIAJĄCYCH CHARAKTERYSTYKA TECHNICZNA URZĄDZEŃ WCHODZĄCYCH W SKŁAD SYSTEMU ODDYMIAJĄCEGO SCHEMAT IDEOWY POŁĄCZEŃ URZĄDZEŃ WSPÓŁPRACUJĄCYCH ROZPROWADZENIE INSTALACJI CHARAKTERYSTYKA PRACY UKŁADÓW ODDYMIAJĄCYCH RESET CENTRALI ODDYMIANIA OBLICZENIA ZALECENIA ODBIOROWE ZALECENIA UśYTKOWE ZALECENIA SERWISOWE RYSUNKI 15. ATESTY 2

3 1. Przedmiot opracowania. Przedmiotem opracowania jest dokumentacja powykonawcza autonomicznej instalacji oddymiania i odprowadzania temperatury z dwóch klatek schodowych w budynku Instytutu Badań Systemowych Polskiej Akademii Nauk. 2. Podstawa opracowania, przepisy i dokumenty związane. Dokumentację powykonawczą opracowano na podstawie: - Dokumentacji techniczno - ruchowej (DTR) wydanej przez producentów urządzeń wchodzących w skład układów oddymiających, - Kart gwarancyjnych producenta, - PN-B Ochrona przeciwpoŝarowa budynków. Instalacje grawitacyjne do odprowadzania dymu i ciepła. Zasady projektowania. - Rzut budynku 3. Zakres opracowania. Opracowanie obejmuje: - Konieczność stosowania układów oddymiania, - Charakterystyka techniczna urządzeń wchodzących w skład układów oddymiających, - Typowy schemat ideowy połączeń urządzeń współpracujących, - Charakterystyka pracy układów oddymiających. 4. Konieczność stosowania układów oddymiających. Główne cele oddymiania: a) UmoŜliwienie ewakuacji ludzi z przestrzeni zagroŝonej poŝarem, b) Oddymianie i wentylacja dróg ewakuacyjnych odprowadzenie gorących gazów spalinowych, a co za tym idzie obniŝenie temperatury na poziomych drogach ewakuacyjnych, c) Zapobieganie rozprzestrzenianiu się trujących produktów spalania. 5. Charakterystyka techniczna urządzeń wchodzących w skład systemu oddymiającego: Z uwagi na to, Ŝe obie klatki schodowe są takie same naleŝy zainstalować dwa komplety komponentów wchodzących w skład systemu oddymiającego tj.: - Centrala sterowania oddymianiem RZN 4404-K 1 szt. - Zestaw dwóch napędów łańcuchowych (tandem) KA 32/1000-BSY-Set z kompletem konsol - 2 szt. - Przycisk oddymiania RT 42 5 szt. - Optyczna czujka dymu DOR - 40 z gniazdem G 40-2 szt. - Okno dymowe o wymiarach 0,90 x 1,80 m - 2 szt. NaleŜy zainstalować dwa otwieralne segmenty (okna) w szklanej ścianie elewacyjnej klatki schodowej wykonanej w systemie firmy Metalplast. 3

4 6. Schemat ideowy połączenia urządzeń współpracujących dla jednej klatki. 7. Rozprowadzenie instalacji NaleŜy stosować następujące typy kabli: - do czujek typ: YnTKSY 1x2x1mm 2, - do przycisków oddymiania typ: YnTKSY 3x2x1mm 2, - zasilenie centrali typ: HDGs 3x1,5mm 2, - zasilenie siłowników z centrali typ: HDGs 2x1 mm 2. Kable typu YnTKSY naleŝy układać w listwach ochronnych, a typu HDGs mocować za pomocą zawiesi, tulej itp. w wykonaniu o odporności ogniowej E-90. 4

5 8. Charakterystyka pracy układów oddymiających. Warianty alarmowe. W pracy układów oddymiających wyróŝniamy dwa warianty alarmowe (uruchomienia): Wariant 1 automatyczne uruchomienie poprzez czujkę poŝarową Optyczna czujka dymu po wykryciu poŝaru generuje sygnał do centrali SAP, poczym centrala SAP wysyła impuls poprzez moduł EKS do centrali oddymiania, która przekazuje sygnał do siłowników elektrycznych otwierających klapę dymową na ostatniej kondygnacji klatki schodowej. Wariant 2 uruchomienie ręczne poprzez przycisk ręcznego uruchomienia oddymiania. W przypadku zauwaŝenia zjawisk poŝarowych przez uŝytkowników obiektu istnieje moŝliwość ręcznego uruchomienia systemu oddymiania klatki schodowej. W przestrzeni klatki schodowej zostały zainstalowane przyciski ROP. Po naciśnięciu ROP wygenerowany zostaje sygnał do centrali SAP, poczym centrala SAP wysyła impuls poprzez moduł EKS do centrali oddymiania, która przekazuje sygnał do siłowników elektrycznych otwierających klapę dymową na ostatniej kondygnacji klatki schodowej. 9. Reset centrali oddymiania Aby dokonać reset centrali oddymiania w stanie alarmowania naleŝy otworzyć centrale i nacisnąć przycisk reset. 10. Obliczenia. Dane: Klatka schodowa Powierzchnia klatki schodowej 25,37 m 2 Wymagana powierzchnia czynna klap (okien)oddymiających 5% pow. klatki schodowej Obliczenia: Wymagana powierzchnia czynna: A cz =25,37 m 2 x 0,05=1,27 m 2 Powierzchnia geometryczna otworu okiennego oddymiającego 0,80x1,60 mm 2 : A g =0,80mx1,60m=1,28 m 2 Powierzchnia czynna ww. otworu okiennego oddymiającego : A cz = A g x0,5=0,64m 2 5

6 Wnioski: P r z e d s i ę b i o r s t w o H a n d l o w o - U s ł u g o w e Aby uzyskać wymaganą powierzchnie czynna oddymiania naleŝy otworzyć 2 szt. okien i wtedy: ΣA cz =2x A cz =2x0,64 m 2 =1,28 m Zalecenia odbiorowe. a) Przy odbiorze zostaną uruchomione wszystkie zestawy oddymiające na dwa sposoby opisane w niniejszej dokumentacji, b) Z przeprowadzonych prób zostanie sporządzony protokół odbiorowy z podpisami osób biorących udział w odbiorze, c) Przy odbiorze powinny brać udział następujące osoby: - Przedstawiciel inwestora - Instalator - Serwisant d) Przedstawiciel inwestora otrzyma komplet dokumentacji, e) Instalator systemu zostanie zobowiązany do przeprowadzenia szkolenia dla obsługi systemu, f) Protokół odbiorowy zostanie przekazany inwestorowi i stanie się podstawą do rozliczenia i przekazania instalacji do serwisu. 12. Zalecenia uŝytkowe. a) Instalację oddymiania naleŝy serwisować i uŝytkować według załączonej DTR, b) Instalację mogą serwisować wyłącznie osoby uprawnione, c) UŜytkowanie instalacji moŝe być realizowane tylko i wyłącznie przez osoby w tym celu przeszkolone 13. Zalecenia serwisowe (konserwacyjne). a) Sprawdzić otwieranie klap poprzez zdalne sterowanie (zadziałanie automatyki), b) Sprawdzić wizualnie stan kopuły, uszczelnień i elementów mocujących, c) Sprawdzić mocowanie i stan układu napędowego, d) Sprawdzić oporność izolacji instalacji elektrycznej (stan przewodów, połączeń i mocowań), e) Sprawdzić stan przycisków (szybki, opisy, wizualny wygląd i diody LED) f) Sprawdzić stan akumulatorów g) Sprawdzić poprawność weryfikacji sygnałów zewnętrznych przez centralę i sposób realizacji załoŝonych procedur, h) Sprawdzić skuteczność działania czujki (czystość komory pomiarowej w razie potrzeby wymienić), i) Nasmarować mechanizm siłowników, j) Dokonać wpisu do ksiąŝki konserwacyjnej 6
