1 Nazwa opracowania: Projekt budowlano-wykonawczy Przystosowania klatek schodowych do obowiązujących przepisów p.poż. Oddymianie i oświetlenie awaryjne. Wydział Zarządzania Uniwersytetu Gdańskiego Sopot ul. Armii Krajowej 101 Inwestor: Uniwersytet Gdański ul. Bażyńskiego Gdańsk Branża: elektryczna Autor projektu: techn. Jerzy Jurewicz nr upr. 5753/GD/94 mgr inż. Tomasz Kiedrowski Sprawdzający: mgr inż. Antoni Poniecki nr upr. 954/GD/82 Gdynia Październik

2 SPIS TREŚCI 1. Opis techniczny 2. Rysunki 2.1 Plan instalacji elektrycznych-piwnice nr rys. E Plan instalacji elektrycznych-parter nr rys. E Plan instalacji elektrycznych-i piętro nr rys. E Plan instalacji elektrycznych-ii piętro nr rys. E Plan instalacji elektrycznych-iii piętro nr rys. E Tablica elektryczna T09-schemat główny nr rys. E Tablica elektryczna T08-schemat główny nr rys. E Tablica elektryczna RP10-schemat główny nr rys. E Tablica elektryczna TO0-schemat główny nr rys. E Tablica elektryczna TO1S-schemat główny nr rys. E Tablica elektryczna TO3-schemat główny nr rys. E Tablica elektryczna TO1-schemat główny nr rys. E Tablica elektryczna TO3S-schemat główny nr rys. E Tablica elektryczna TO02S-schemat główny nr rys. E Tablica elektryczna TO2S-schemat główny nr rys. E Tablica elektryczna TO6-schemat główny nr rys. E Tablica elektryczna TO4-schemat główny nr rys. E Tablica elektryczna RG-WYŁ.GŁ.-schemat główny nr rys. E Załączniki obliczenia natężenia oświetlenia 2

3 I. OPIS TECHNICZNY 1 Podstawa opracowania 1.1 Zlecenie Inwestora i umowa 1.2 Projekt architektoniczny 1.3 Projekt oddymiania 1.4 Uzgodnienia z Inwestorem. 1.5 Obowiązujące przepisy i normy 2 Przedmiot opracowania Przedmiotem niniejszego opracowania są instalacje elektryczne oświetlenia awaryjneg, zasilania central oddymiających i systemu pożarowego w budynku Wydziału Zarządzania Uniwersytetu Gdańskiego w Sopocie przy ul. Armii Krajowej 101. W opracowaniu zawarto rozwiązania techniczne w zakresie: a) zasilania central oddymiania 1KD01, 1KD02, 1KD03; b) zasilanie kurtyn dymowych; c) zasilanie centrali CSP i tablicy 24VDC; d) zasilanie napędu drzwi ewakuacyjnych; e) zasilanie trzymaczy drzwiowych; f) oświetlenia awaryjnego korytarzy. 3 Zasilanie central oddymiania Rozmieszczenie central oddymiania zamieszczone jest na rys. E04 i E05. Centrale należy zasilić z rozdzielnicy głównej RG przewodem HDGs 3x2,5 mm 2. Obwody zasilające centrale należy zabezpieczyć rozłącznikiem bezpiecznikowych 16A. Przewody zasilające klapy dymowe z central oddymiania znajdują się w dostawie urządzeń technologicznych i nie są objęte niniejszym opracowaniem. Schemat zasilania central zamieszczony jest na rys. E Zasilanie kurtyn dymowych Rozmieszczenie kurtyn dymowych zamieszczone jest na rys. E01-E05. Kurtyny należy zasilić z rozdzielnicy głównej RG przewodem HDGs 3x2,5 mm 2. Obwody zasilające kurtyny należy zabezpieczyć rozłącznikiem bezpiecznikowych 16A. Przewody zasilające kurtyny z tablicy sterowania znajdują się w dostawie urządzeń technologicznych i nie są objęte niniejszym opracowaniem. Schemat zasilania kurtyn dymowych zamieszczony jest na rys. E-18. 3

4 5 Zasilanie centrali CSP i tablicy 24VDC Rozmieszczenie centrali CSP i tablicy 24VDC zamieszczone jest na rys. E-02. Centralę CSP należy zasilić z rozdzielnicy głównej RG przewodem HDGs 3x2,5 mm 2. Obwód zasilający centralę należy zabezpieczyć rozłącznikiem bezpiecznikowym 16A. Tablicę 24VDC należy zasilić z rozdzielnicy RG przewodem HDGs 3x2,5 mm 2 i zabezpieczyć rozłącznikiem bezpiecznikowym 16A Z tablicy 24VDC zasilane będą trzymacze drzwiowe przewodem HDGs 2x1,5 mm 2. Schematy zasilania centrali CSP i tablicy 24VDC zamieszczony jest na rys. E Zasilanie napędu drzwi ewakuacyjnych Rozmieszczenie napędów drzwi ewakuacyjnych zamieszczone jest na rys. E-02. Napędy drzwiowe należy zasilić z rozdzielnicy głównej RG przewodem HDGs 3x2,5 mm 2. Obwody zasilające napędy drzwiowe należy zabezpieczyć rozłącznikiem bezpiecznikowym 16A. Schematy zasilania zamieszczone są na rys. E Instalacje oświetlenia awaryjnego korytarza Oprawy oświetleniowe dobrano przy użyciu programu komputerowego RELUX 2007 w oparciu o normy PN-EN , PN-EN 1838 oraz PN-EN Wyniki obliczeń dołączono do niniejszego opracowania. W korytarzach wszystkich kondygnacji nowej części budynku należy pozostawić istniejące oprawy oświetleniowe wyposażając część z nich w moduły zasilania awaryjnego o 2h czasie podtrzymania. Oprawy przeznaczone do tego celu wskazano na rys. E01-E05. W starej części budynku należy wykonać następujące czynności: - piwnica należy wyposażyć wskazane oprawy w moduły zasilania awaryjnego oraz zamontować oprawy ewakuacyjne z piktogramami; - parter oraz I piętro należy zdemontować istniejące oświetlenie halogenowe zastępując je oprawami świetlówkowymi, część z tych opraw projektuje się jako oprawy awaryjne z modułami zasilania awaryjnego. W środkowej strefie korytarza projektuje się oświetlenie oparte o kinkiety x36W w części wyposażone w moduły zasilania awaryjnego. W hallu na parterze należy zdemontować istniejące oświetlenie halogenowe zastępując je oprawami świetlówkowymi. - II piętro należy pozostawić istniejące systemy oświetlenia VEGA wymieniając w oprawach z modułami awaryjnymi akumulatory oraz świetlówki we wszystkich oprawach. W części korytarza należy zdemontować oświetlenie halogenowe zastępując je oprawami świetlówkowymi. Wszystkie włączniki oświetlenia należy pozostawić w dotychczasowych lokalizacjach. W obwodach gdzie pozostawia się istniejące przewody zasilające a gdzie wymienia się oprawy na wyposażone w moduł zasilania awaryjnego należy doprowadzić dodatkowy przewód 1x1,5mm 2 zasilający moduł awaryjny. Z uwagi na charakterystykę obiektu i rozwiązania oświetleniowe zastosowane w projekcie wszelkie zmiany typów opraw oświetleniowych powinny być uzgadniane z inwestorem oraz projektantem. 4

5 W korytarzu starej części budynku, tam gdzie nie ma przewidzianych opraw ewakuacyjnych kierunkowych z piktogramem a są niezbędne piktogramy z kierunkiem ewakuacji należy umieścić same piktogramy, w miejscach oświetlonych poprzez oprawy oświetlenia awaryjnego. 8. Oprawy oświetleniowe - propozycje charakterystyki oraz szczegółowe dane A. Oprawa x26W 5

6 Krzywa światłości oprawy A Olśnienie (UGR) oprawy A B. Kinkiet x36W 6

7 Krzywa światłości oprawy B 7

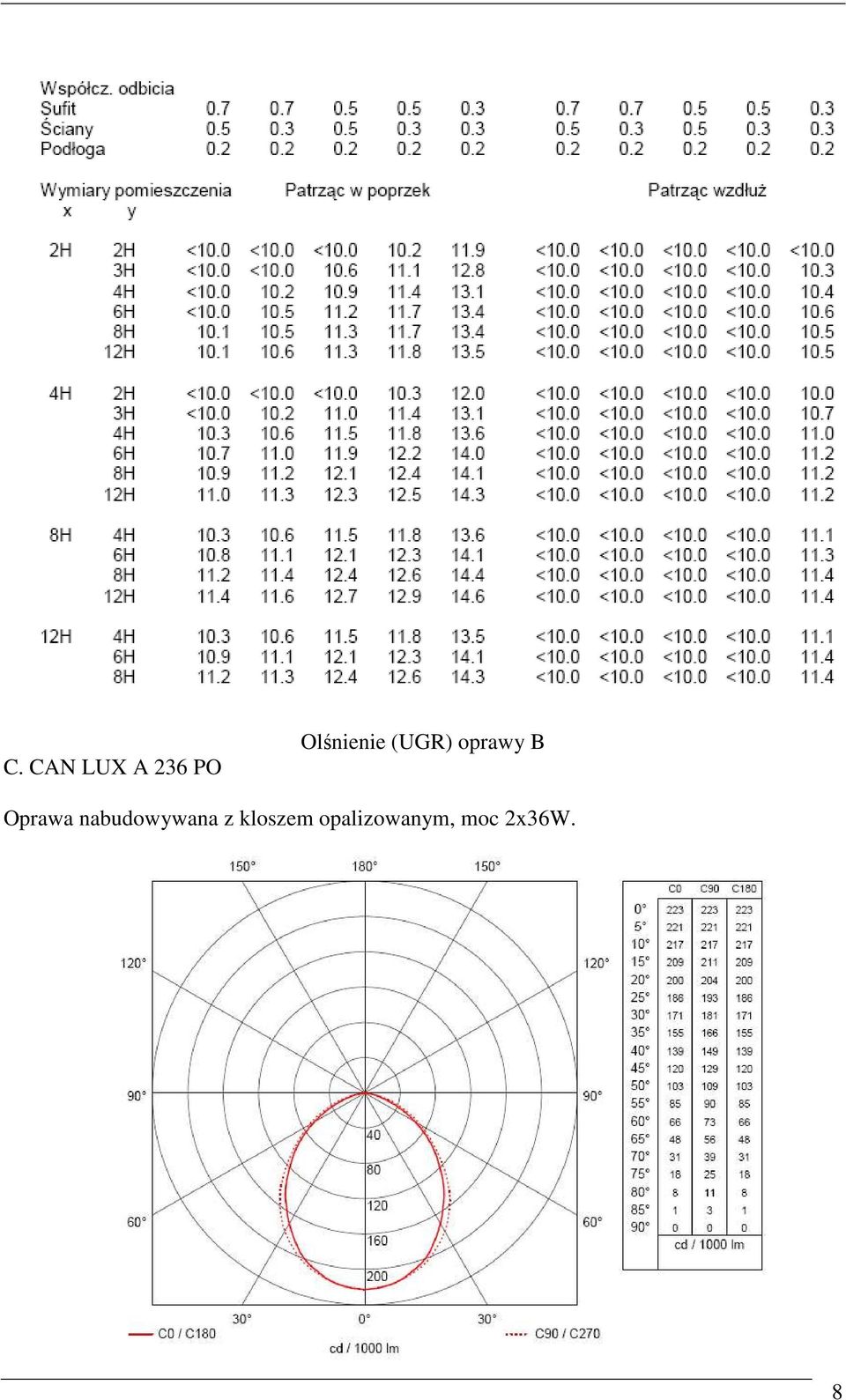

8 C. CAN LUX A 236 PO Olśnienie (UGR) oprawy B Oprawa nabudowywana z kloszem opalizowanym, moc 2x36W. 8

9 Krzywa światłości oprawy C D. DL 220 2x26W SD Krzywa światłości oprawy D 9

10 Olśnienie (UGR) oprawy D 9. Ochrona od porażeń Jako dodatkową ochronę od porażeń zastosowano szybkie wyłączanie zasilania w układzie TN-S. 10. Uwagi końcowe Całość robót wykonać zgodnie z obowiązującymi normami i przepisami. Zaprojektowane typy, symbole urządzeń i materiałów oraz nazwy ich producentów zostały podane w celu sprecyzowania standardu i parametrów technicznych. Dopuszcza się użycie materiałów i urządzeń równoważnych lecz o parametrach technicznych nie gorszych od zaprojektowanych. 10
