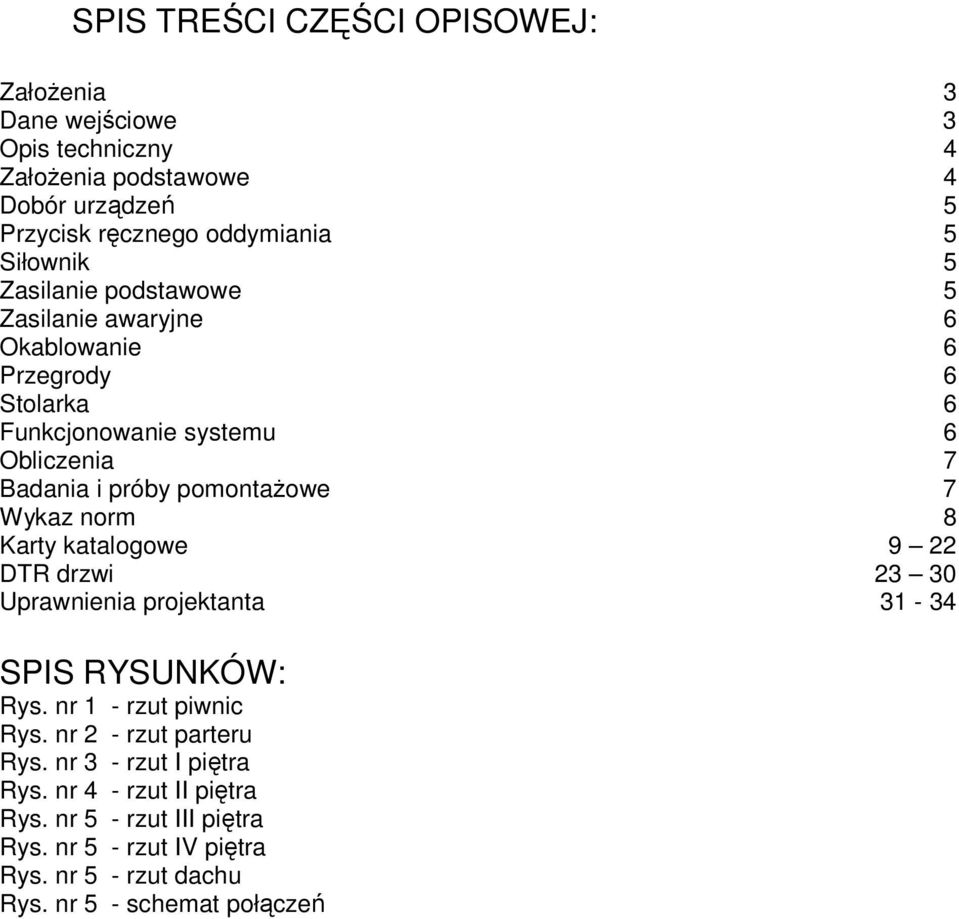

1 SPIS TREŚCI CZĘŚCI OPISOWEJ: ZałoŜenia 3 Dane wejściowe 3 Opis techniczny 4 ZałoŜenia podstawowe 4 Dobór urządzeń 5 Przycisk ręcznego oddymiania 5 Siłownik 5 Zasilanie podstawowe 5 Zasilanie awaryjne 6 Okablowanie 6 Przegrody 6 Stolarka 6 Funkcjonowanie systemu 6 Obliczenia 7 Badania i próby pomontaŝowe 7 Wykaz norm 8 Karty katalogowe 9 22 DTR drzwi Uprawnienia projektanta SPIS RYSUNKÓW: Rys. nr 1 - rzut piwnic Rys. nr 2 - rzut parteru Rys. nr 3 - rzut I piętra Rys. nr 4 - rzut II piętra Rys. nr 5 - rzut III piętra Rys. nr 5 - rzut IV piętra Rys. nr 5 - rzut dachu Rys. nr 5 - schemat połączeń

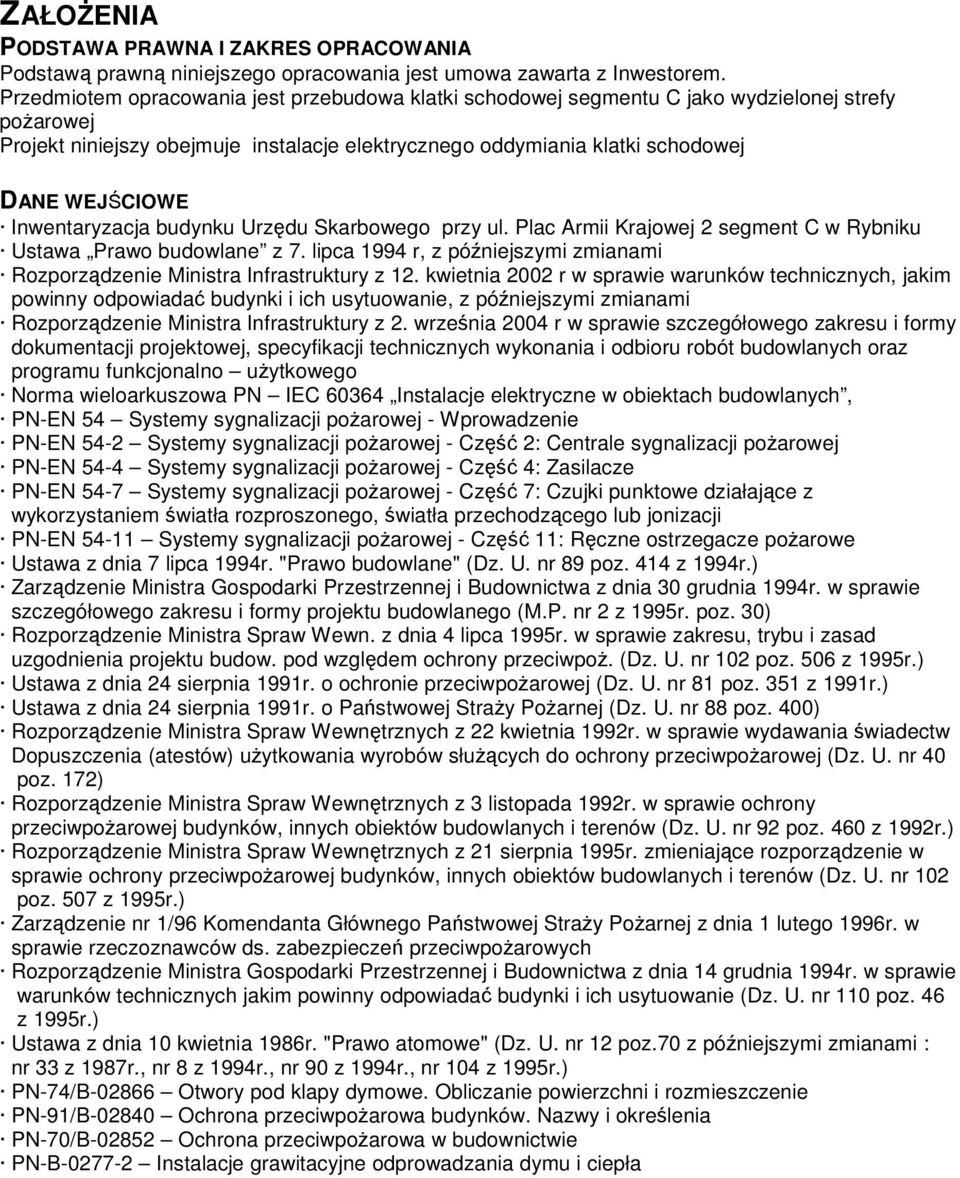

2 ZAŁOśENIA PODSTAWA PRAWNA I ZAKRES OPRACOWANIA Podstawą prawną niniejszego opracowania jest umowa zawarta z Inwestorem. Przedmiotem opracowania jest przebudowa klatki schodowej segmentu C jako wydzielonej strefy poŝarowej Projekt niniejszy obejmuje instalacje elektrycznego oddymiania klatki schodowej DANE WEJŚCIOWE Inwentaryzacja budynku Urzędu Skarbowego przy ul. Plac Armii Krajowej 2 segment C w Rybniku Ustawa Prawo budowlane z 7. lipca 1994 r, z późniejszymi zmianami Rozporządzenie Ministra Infrastruktury z 12. kwietnia 2002 r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, z późniejszymi zmianami Rozporządzenie Ministra Infrastruktury z 2. września 2004 r w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno uŝytkowego Norma wieloarkuszowa PN IEC Instalacje elektryczne w obiektach budowlanych, PN-EN 54 Systemy sygnalizacji poŝarowej - Wprowadzenie PN-EN 54-2 Systemy sygnalizacji poŝarowej - Część 2: Centrale sygnalizacji poŝarowej PN-EN 54-4 Systemy sygnalizacji poŝarowej - Część 4: Zasilacze PN-EN 54-7 Systemy sygnalizacji poŝarowej - Część 7: Czujki punktowe działające z wykorzystaniem światła rozproszonego, światła przechodzącego lub jonizacji PN-EN Systemy sygnalizacji poŝarowej - Część 11: Ręczne ostrzegacze poŝarowe Ustawa z dnia 7 lipca 1994r. "Prawo budowlane" (Dz. U. nr 89 poz. 414 z 1994r.) Zarządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 30 grudnia 1994r. w sprawie szczegółowego zakresu i formy projektu budowlanego (M.P. nr 2 z 1995r. poz. 30) Rozporządzenie Ministra Spraw Wewn. z dnia 4 lipca 1995r. w sprawie zakresu, trybu i zasad uzgodnienia projektu budow. pod względem ochrony przeciwpoŝ. (Dz. U. nr 102 poz. 506 z 1995r.) Ustawa z dnia 24 sierpnia 1991r. o ochronie przeciwpoŝarowej (Dz. U. nr 81 poz. 351 z 1991r.) Ustawa z dnia 24 sierpnia 1991r. o Państwowej StraŜy PoŜarnej (Dz. U. nr 88 poz. 400) Rozporządzenie Ministra Spraw Wewnętrznych z 22 kwietnia 1992r. w sprawie wydawania świadectw Dopuszczenia (atestów) uŝytkowania wyrobów słuŝących do ochrony przeciwpoŝarowej (Dz. U. nr 40 poz. 172) Rozporządzenie Ministra Spraw Wewnętrznych z 3 listopada 1992r. w sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów (Dz. U. nr 92 poz. 460 z 1992r.) Rozporządzenie Ministra Spraw Wewnętrznych z 21 sierpnia 1995r. zmieniające rozporządzenie w sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów (Dz. U. nr 102 poz. 507 z 1995r.) Zarządzenie nr 1/96 Komendanta Głównego Państwowej StraŜy PoŜarnej z dnia 1 lutego 1996r. w sprawie rzeczoznawców ds. zabezpieczeń przeciwpoŝarowych Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 14 grudnia 1994r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 110 poz. 46 z 1995r.) Ustawa z dnia 10 kwietnia 1986r. "Prawo atomowe" (Dz. U. nr 12 poz.70 z późniejszymi zmianami : nr 33 z 1987r., nr 8 z 1994r., nr 90 z 1994r., nr 104 z 1995r.) PN-74/B Otwory pod klapy dymowe. Obliczanie powierzchni i rozmieszczenie PN-91/B Ochrona przeciwpoŝarowa budynków. Nazwy i określenia PN-70/B Ochrona przeciwpoŝarowa w budownictwie PN-B Instalacje grawitacyjne odprowadzania dymu i ciepła

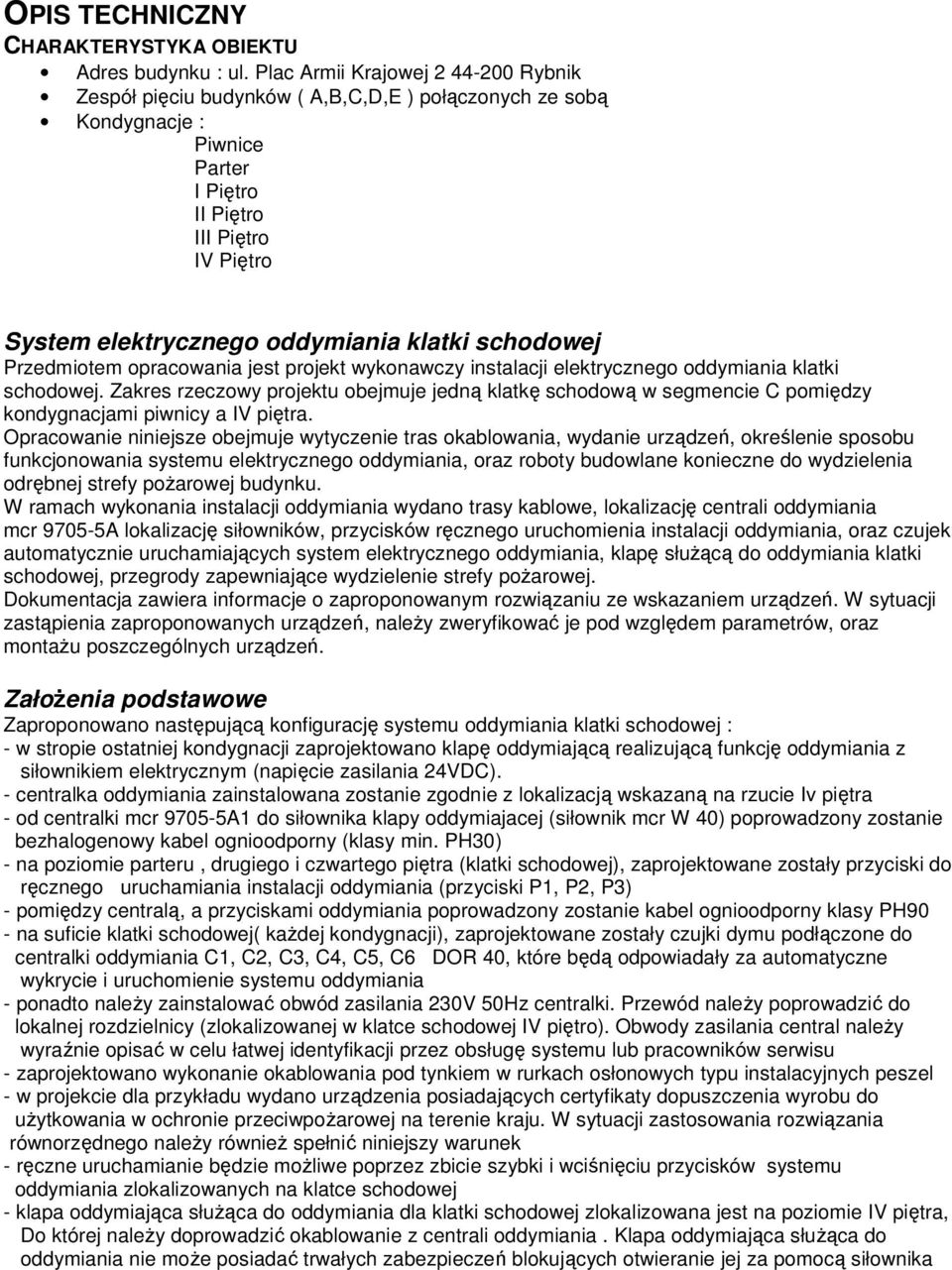

3 OPIS TECHNICZNY CHARAKTERYSTYKA OBIEKTU Adres budynku : ul. Plac Armii Krajowej Rybnik Zespół pięciu budynków ( A,B,C,D,E ) połączonych ze sobą Kondygnacje : Piwnice Parter I Piętro II Piętro III Piętro IV Piętro System elektrycznego oddymiania klatki schodowej Przedmiotem opracowania jest projekt wykonawczy instalacji elektrycznego oddymiania klatki schodowej. Zakres rzeczowy projektu obejmuje jedną klatkę schodową w segmencie C pomiędzy kondygnacjami piwnicy a IV piętra. Opracowanie niniejsze obejmuje wytyczenie tras okablowania, wydanie urządzeń, określenie sposobu funkcjonowania systemu elektrycznego oddymiania, oraz roboty budowlane konieczne do wydzielenia odrębnej strefy poŝarowej budynku. W ramach wykonania instalacji oddymiania wydano trasy kablowe, lokalizację centrali oddymiania mcr A lokalizację siłowników, przycisków ręcznego uruchomienia instalacji oddymiania, oraz czujek automatycznie uruchamiających system elektrycznego oddymiania, klapę słuŝącą do oddymiania klatki schodowej, przegrody zapewniające wydzielenie strefy poŝarowej. Dokumentacja zawiera informacje o zaproponowanym rozwiązaniu ze wskazaniem urządzeń. W sytuacji zastąpienia zaproponowanych urządzeń, naleŝy zweryfikować je pod względem parametrów, oraz montaŝu poszczególnych urządzeń. ZałoŜenia podstawowe Zaproponowano następującą konfigurację systemu oddymiania klatki schodowej : - w stropie ostatniej kondygnacji zaprojektowano klapę oddymiającą realizującą funkcję oddymiania z siłownikiem elektrycznym (napięcie zasilania 24VDC). - centralka oddymiania zainstalowana zostanie zgodnie z lokalizacją wskazaną na rzucie Iv piętra - od centralki mcr A1 do siłownika klapy oddymiajacej (siłownik mcr W 40) poprowadzony zostanie bezhalogenowy kabel ognioodporny (klasy min. PH30) - na poziomie parteru, drugiego i czwartego piętra (klatki schodowej), zaprojektowane zostały przyciski do ręcznego uruchamiania instalacji oddymiania (przyciski P1, P2, P3) - pomiędzy centralą, a przyciskami oddymiania poprowadzony zostanie kabel ognioodporny klasy PH90 - na suficie klatki schodowej( kaŝdej kondygnacji), zaprojektowane zostały czujki dymu podłączone do centralki oddymiania C1, C2, C3, C4, C5, C6 DOR 40, które będą odpowiadały za automatyczne wykrycie i uruchomienie systemu oddymiania - ponadto naleŝy zainstalować obwód zasilania 230V 50Hz centralki. Przewód naleŝy poprowadzić do lokalnej rozdzielnicy (zlokalizowanej w klatce schodowej IV piętro). Obwody zasilania central naleŝy wyraźnie opisać w celu łatwej identyfikacji przez obsługę systemu lub pracowników serwisu - zaprojektowano wykonanie okablowania pod tynkiem w rurkach osłonowych typu instalacyjnych peszel - w projekcie dla przykładu wydano urządzenia posiadających certyfikaty dopuszczenia wyrobu do uŝytkowania w ochronie przeciwpoŝarowej na terenie kraju. W sytuacji zastosowania rozwiązania równorzędnego naleŝy równieŝ spełnić niniejszy warunek - ręczne uruchamianie będzie moŝliwe poprzez zbicie szybki i wciśnięciu przycisków systemu oddymiania zlokalizowanych na klatce schodowej - klapa oddymiająca słuŝąca do oddymiania dla klatki schodowej zlokalizowana jest na poziomie IV piętra, Do której naleŝy doprowadzić okablowanie z centrali oddymiania. Klapa oddymiająca słuŝąca do oddymiania nie moŝe posiadać trwałych zabezpieczeń blokujących otwieranie jej za pomocą siłownika

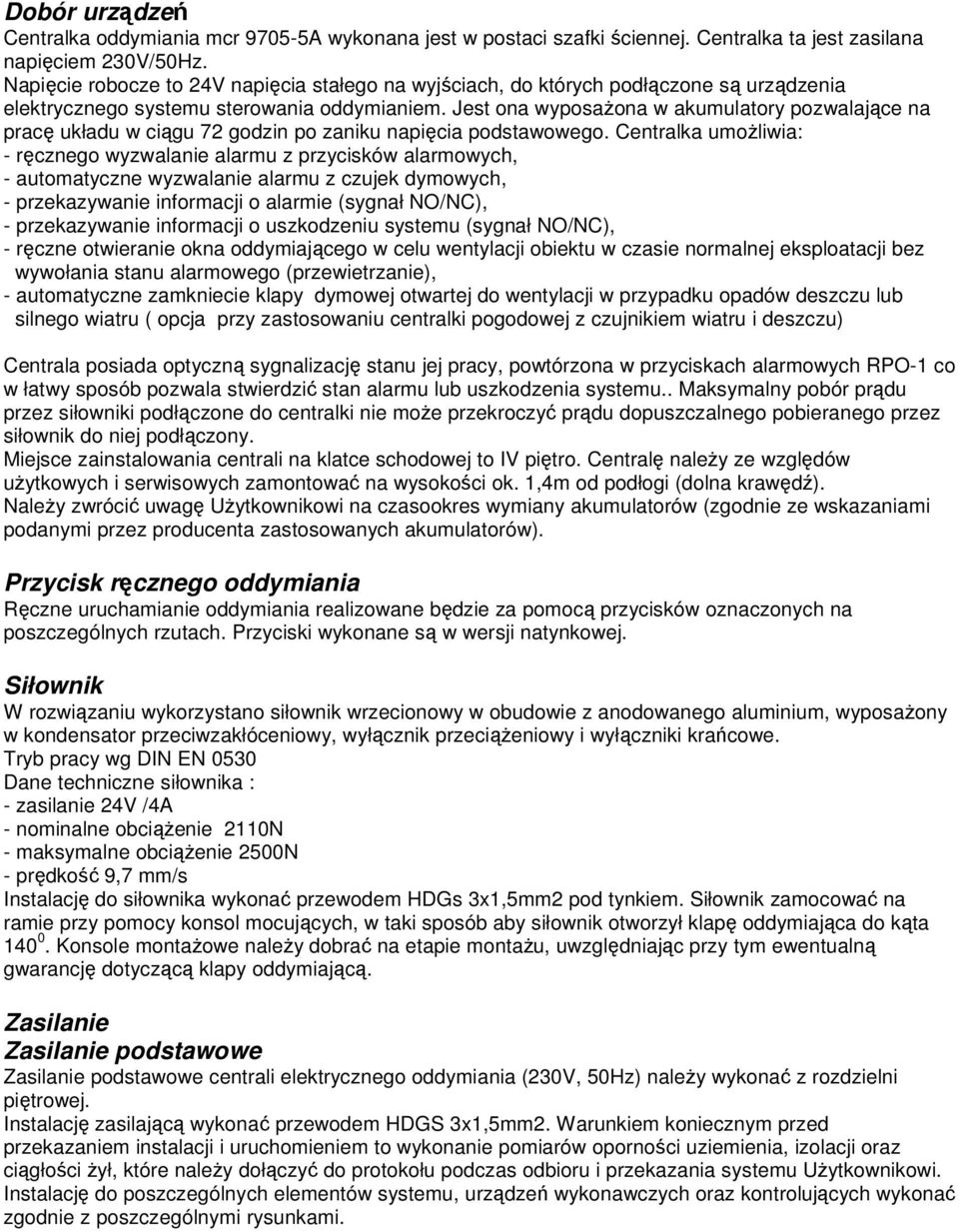

4 Dobór urządzeń Centralka oddymiania mcr A wykonana jest w postaci szafki ściennej. Centralka ta jest zasilana napięciem 230V/50Hz. Napięcie robocze to 24V napięcia stałego na wyjściach, do których podłączone są urządzenia elektrycznego systemu sterowania oddymianiem. Jest ona wyposaŝona w akumulatory pozwalające na pracę układu w ciągu 72 godzin po zaniku napięcia podstawowego. Centralka umoŝliwia: - ręcznego wyzwalanie alarmu z przycisków alarmowych, - automatyczne wyzwalanie alarmu z czujek dymowych, - przekazywanie informacji o alarmie (sygnał NO/NC), - przekazywanie informacji o uszkodzeniu systemu (sygnał NO/NC), - ręczne otwieranie okna oddymiającego w celu wentylacji obiektu w czasie normalnej eksploatacji bez wywołania stanu alarmowego (przewietrzanie), - automatyczne zamkniecie klapy dymowej otwartej do wentylacji w przypadku opadów deszczu lub silnego wiatru ( opcja przy zastosowaniu centralki pogodowej z czujnikiem wiatru i deszczu) Centrala posiada optyczną sygnalizację stanu jej pracy, powtórzona w przyciskach alarmowych RPO-1 co w łatwy sposób pozwala stwierdzić stan alarmu lub uszkodzenia systemu.. Maksymalny pobór prądu przez siłowniki podłączone do centralki nie moŝe przekroczyć prądu dopuszczalnego pobieranego przez siłownik do niej podłączony. Miejsce zainstalowania centrali na klatce schodowej to IV piętro. Centralę naleŝy ze względów uŝytkowych i serwisowych zamontować na wysokości ok. 1,4m od podłogi (dolna krawędź). NaleŜy zwrócić uwagę UŜytkownikowi na czasookres wymiany akumulatorów (zgodnie ze wskazaniami podanymi przez producenta zastosowanych akumulatorów). Przycisk ręcznego oddymiania Ręczne uruchamianie oddymiania realizowane będzie za pomocą przycisków oznaczonych na poszczególnych rzutach. Przyciski wykonane są w wersji natynkowej. Siłownik W rozwiązaniu wykorzystano siłownik wrzecionowy w obudowie z anodowanego aluminium, wyposaŝony w kondensator przeciwzakłóceniowy, wyłącznik przeciąŝeniowy i wyłączniki krańcowe. Tryb pracy wg DIN EN 0530 Dane techniczne siłownika : - zasilanie 24V /4A - nominalne obciąŝenie 2110N - maksymalne obciąŝenie 2500N - prędkość 9,7 mm/s Instalację do siłownika wykonać przewodem HDGs 3x1,5mm2 pod tynkiem. Siłownik zamocować na ramie przy pomocy konsol mocujących, w taki sposób aby siłownik otworzył klapę oddymiająca do kąta Konsole montaŝowe naleŝy dobrać na etapie montaŝu, uwzględniając przy tym ewentualną gwarancję dotyczącą klapy oddymiającą. Zasilanie Zasilanie podstawowe Zasilanie podstawowe centrali elektrycznego oddymiania (230V, 50Hz) naleŝy wykonać z rozdzielni piętrowej. Instalację zasilającą wykonać przewodem HDGS 3x1,5mm2. Warunkiem koniecznym przed przekazaniem instalacji i uruchomieniem to wykonanie pomiarów oporności uziemienia, izolacji oraz ciągłości Ŝył, które naleŝy dołączyć do protokołu podczas odbioru i przekazania systemu UŜytkownikowi. Instalację do poszczególnych elementów systemu, urządzeń wykonawczych oraz kontrolujących wykonać zgodnie z poszczególnymi rysunkami.

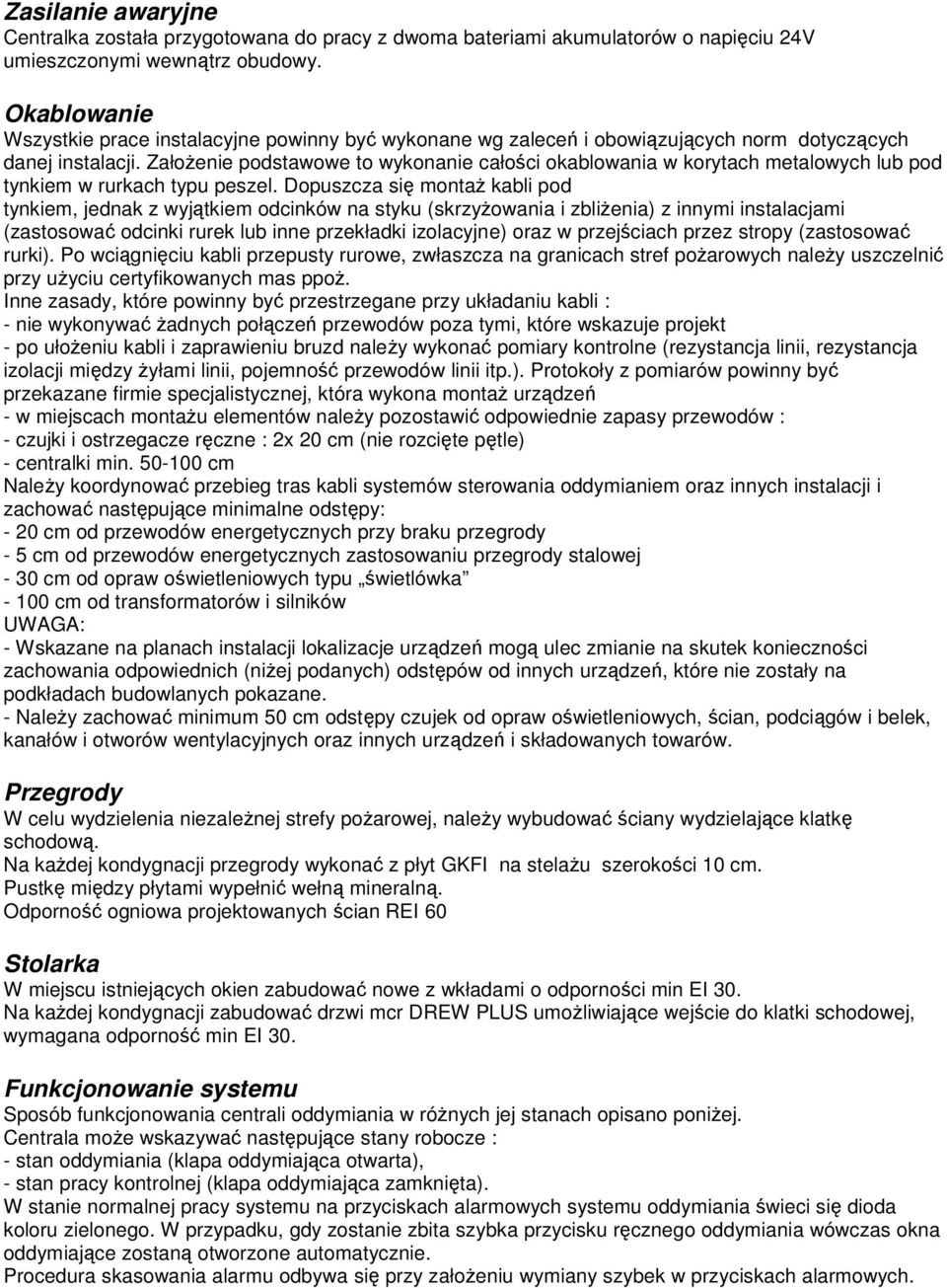

5 Zasilanie awaryjne Centralka została przygotowana do pracy z dwoma bateriami akumulatorów o napięciu 24V umieszczonymi wewnątrz obudowy. Okablowanie Wszystkie prace instalacyjne powinny być wykonane wg zaleceń i obowiązujących norm dotyczących danej instalacji. ZałoŜenie podstawowe to wykonanie całości okablowania w korytach metalowych lub pod tynkiem w rurkach typu peszel. Dopuszcza się montaŝ kabli pod tynkiem, jednak z wyjątkiem odcinków na styku (skrzyŝowania i zbliŝenia) z innymi instalacjami (zastosować odcinki rurek lub inne przekładki izolacyjne) oraz w przejściach przez stropy (zastosować rurki). Po wciągnięciu kabli przepusty rurowe, zwłaszcza na granicach stref poŝarowych naleŝy uszczelnić przy uŝyciu certyfikowanych mas ppoŝ. Inne zasady, które powinny być przestrzegane przy układaniu kabli : - nie wykonywać Ŝadnych połączeń przewodów poza tymi, które wskazuje projekt - po ułoŝeniu kabli i zaprawieniu bruzd naleŝy wykonać pomiary kontrolne (rezystancja linii, rezystancja izolacji między Ŝyłami linii, pojemność przewodów linii itp.). Protokoły z pomiarów powinny być przekazane firmie specjalistycznej, która wykona montaŝ urządzeń - w miejscach montaŝu elementów naleŝy pozostawić odpowiednie zapasy przewodów : - czujki i ostrzegacze ręczne : 2x 20 cm (nie rozcięte pętle) - centralki min cm NaleŜy koordynować przebieg tras kabli systemów sterowania oddymianiem oraz innych instalacji i zachować następujące minimalne odstępy: - 20 cm od przewodów energetycznych przy braku przegrody - 5 cm od przewodów energetycznych zastosowaniu przegrody stalowej - 30 cm od opraw oświetleniowych typu świetlówka cm od transformatorów i silników UWAGA: - Wskazane na planach instalacji lokalizacje urządzeń mogą ulec zmianie na skutek konieczności zachowania odpowiednich (niŝej podanych) odstępów od innych urządzeń, które nie zostały na podkładach budowlanych pokazane. - NaleŜy zachować minimum 50 cm odstępy czujek od opraw oświetleniowych, ścian, podciągów i belek, kanałów i otworów wentylacyjnych oraz innych urządzeń i składowanych towarów. Przegrody W celu wydzielenia niezaleŝnej strefy poŝarowej, naleŝy wybudować ściany wydzielające klatkę schodową. Na kaŝdej kondygnacji przegrody wykonać z płyt GKFI na stelaŝu szerokości 10 cm. Pustkę między płytami wypełnić wełną mineralną. Odporność ogniowa projektowanych ścian REI 60 Stolarka W miejscu istniejących okien zabudować nowe z wkładami o odporności min EI 30. Na kaŝdej kondygnacji zabudować drzwi mcr DREW PLUS umoŝliwiające wejście do klatki schodowej, wymagana odporność min EI 30. Funkcjonowanie systemu Sposób funkcjonowania centrali oddymiania w róŝnych jej stanach opisano poniŝej. Centrala moŝe wskazywać następujące stany robocze : - stan oddymiania (klapa oddymiająca otwarta), - stan pracy kontrolnej (klapa oddymiająca zamknięta). W stanie normalnej pracy systemu na przyciskach alarmowych systemu oddymiania świeci się dioda koloru zielonego. W przypadku, gdy zostanie zbita szybka przycisku ręcznego oddymiania wówczas okna oddymiające zostaną otworzone automatycznie. Procedura skasowania alarmu odbywa się przy załoŝeniu wymiany szybek w przyciskach alarmowych.

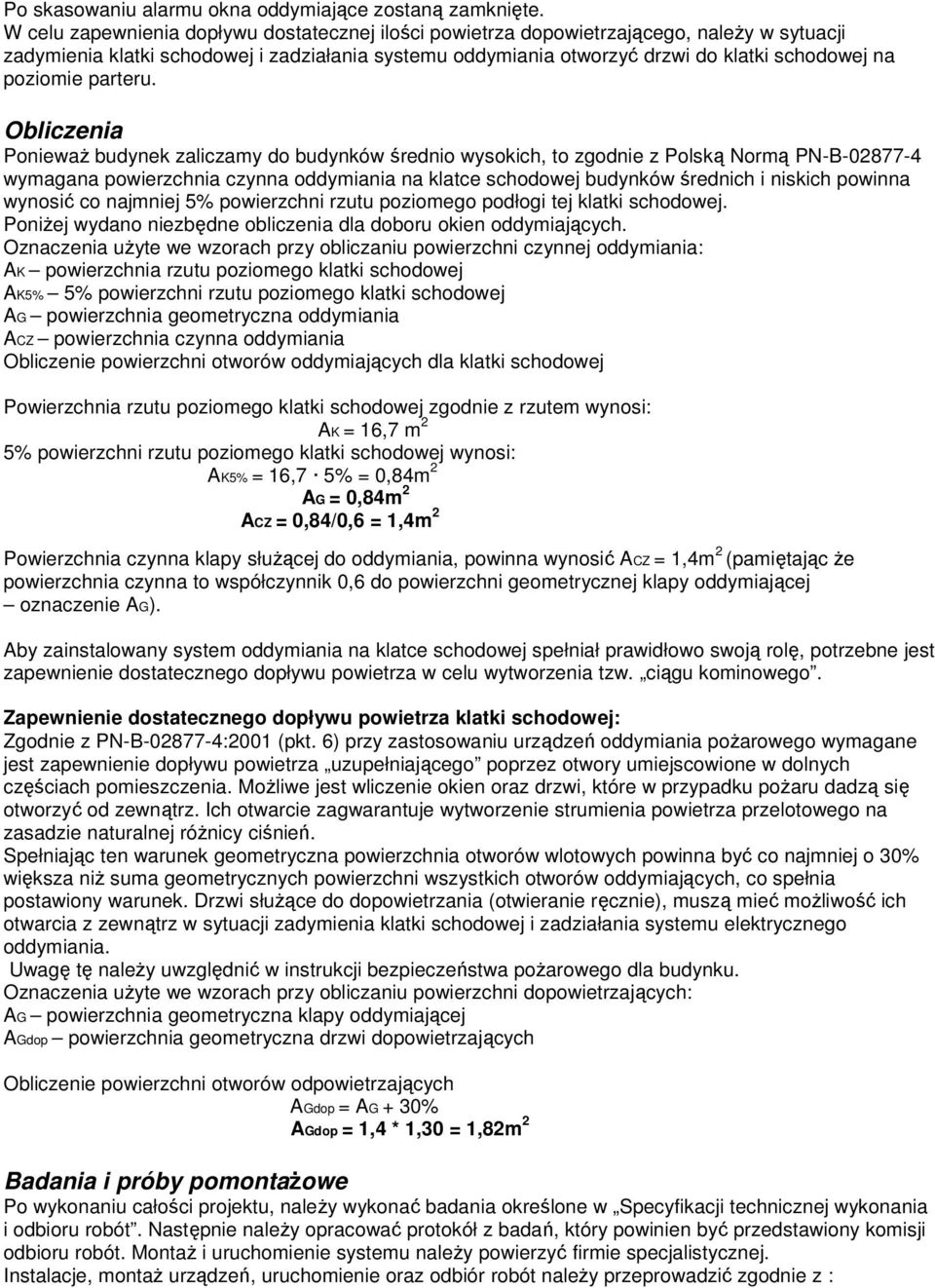

6 Po skasowaniu alarmu okna oddymiające zostaną zamknięte. W celu zapewnienia dopływu dostatecznej ilości powietrza dopowietrzającego, naleŝy w sytuacji zadymienia klatki schodowej i zadziałania systemu oddymiania otworzyć drzwi do klatki schodowej na poziomie parteru. Obliczenia PoniewaŜ budynek zaliczamy do budynków średnio wysokich, to zgodnie z Polską Normą PN-B wymagana powierzchnia czynna oddymiania na klatce schodowej budynków średnich i niskich powinna wynosić co najmniej 5% powierzchni rzutu poziomego podłogi tej klatki schodowej. PoniŜej wydano niezbędne obliczenia dla doboru okien oddymiających. Oznaczenia uŝyte we wzorach przy obliczaniu powierzchni czynnej oddymiania: AK powierzchnia rzutu poziomego klatki schodowej AK5% 5% powierzchni rzutu poziomego klatki schodowej AG powierzchnia geometryczna oddymiania ACZ powierzchnia czynna oddymiania Obliczenie powierzchni otworów oddymiających dla klatki schodowej Powierzchnia rzutu poziomego klatki schodowej zgodnie z rzutem wynosi: AK = 16,7 m 2 5% powierzchni rzutu poziomego klatki schodowej wynosi: AK5% = 16,7 5% = 0,84m 2 AG = 0,84m 2 ACZ = 0,84/0,6 = 1,4m 2 Powierzchnia czynna klapy słuŝącej do oddymiania, powinna wynosić ACZ = 1,4m 2 (pamiętając Ŝe powierzchnia czynna to współczynnik 0,6 do powierzchni geometrycznej klapy oddymiającej oznaczenie AG). Aby zainstalowany system oddymiania na klatce schodowej spełniał prawidłowo swoją rolę, potrzebne jest zapewnienie dostatecznego dopływu powietrza w celu wytworzenia tzw. ciągu kominowego. Zapewnienie dostatecznego dopływu powietrza klatki schodowej: Zgodnie z PN-B :2001 (pkt. 6) przy zastosowaniu urządzeń oddymiania poŝarowego wymagane jest zapewnienie dopływu powietrza uzupełniającego poprzez otwory umiejscowione w dolnych częściach pomieszczenia. MoŜliwe jest wliczenie okien oraz drzwi, które w przypadku poŝaru dadzą się otworzyć od zewnątrz. Ich otwarcie zagwarantuje wytworzenie strumienia powietrza przelotowego na zasadzie naturalnej róŝnicy ciśnień. Spełniając ten warunek geometryczna powierzchnia otworów wlotowych powinna być co najmniej o 30% większa niŝ suma geometrycznych powierzchni wszystkich otworów oddymiających, co spełnia postawiony warunek. Drzwi słuŝące do dopowietrzania (otwieranie ręcznie), muszą mieć moŝliwość ich otwarcia z zewnątrz w sytuacji zadymienia klatki schodowej i zadziałania systemu elektrycznego oddymiania. Uwagę tę naleŝy uwzględnić w instrukcji bezpieczeństwa poŝarowego dla budynku. Oznaczenia uŝyte we wzorach przy obliczaniu powierzchni dopowietrzających: AG powierzchnia geometryczna klapy oddymiającej AGdop powierzchnia geometryczna drzwi dopowietrzających Obliczenie powierzchni otworów odpowietrzających AGdop = AG + 30% AGdop = 1,4 * 1,30 = 1,82m 2 Badania i próby pomontaŝowe Po wykonaniu całości projektu, naleŝy wykonać badania określone w Specyfikacji technicznej wykonania i odbioru robót. Następnie naleŝy opracować protokół z badań, który powinien być przedstawiony komisji odbioru robót. MontaŜ i uruchomienie systemu naleŝy powierzyć firmie specjalistycznej. Instalacje, montaŝ urządzeń, uruchomienie oraz odbiór robót naleŝy przeprowadzić zgodnie z :

7 rzutami poszczególnych kondygnacji, schematami ideowymi, informacjami zawartymi w niniejszym opracowaniu przedmiarem robót (odrębna teczka). obowiązującymi przepisami i normami. dokumentacjami technicznymi urządzeń. Ponadto naleŝy uwzględniać dokonywane na bieŝąco zmiany budowlano-technologiczne wynikające z ew. aktualizacji projektów branŝowych oraz wskazówek projektantów. Wszelkie zmiany uzgadniać z branŝowym inspektorem nadzoru i autorem opracowania. Wykonawstwo instalacji, dostawę i montaŝ urządzeń naleŝy powierzyć firmie specjalistycznej. Urządzenia powinny posiadać certyfikaty bezpieczeństwa. Wykaz norm związanych z tematyką systemu oddymiania PN-74/B Otwory pod klapy dymowe. Obliczanie powierzchni i rozmieszczenie PN-91/B Ochrona przeciwpoŝarowa budynków. Nazwy i określenia PN-70/B Ochrona przeciwpoŝarowa w budownictwie PN-B Instalacje grawitacyjne odprowadzania dymu i ciepła
