1 F.H.U. IRMAN - Mirosław Jóźwik Tychy ul. Edisona 7/38 Tel Faks INWESTOR: Urząd Miasta w Rudzie Śląskiej OBIEKT: Budynek mieszkalny wielorodzinny Ruda Śląska, ul. 1 Maja 316 RODZAJ OPRACOWANIA: Projekt techniczny dostosowania budynku do wymagań ochrony przeciwpożarowej AUTOR: Mirosław Jóźwik SPRAWDZIŁ: mgr inż. Grzegorz Fischer Tychy, czerwiec 2008

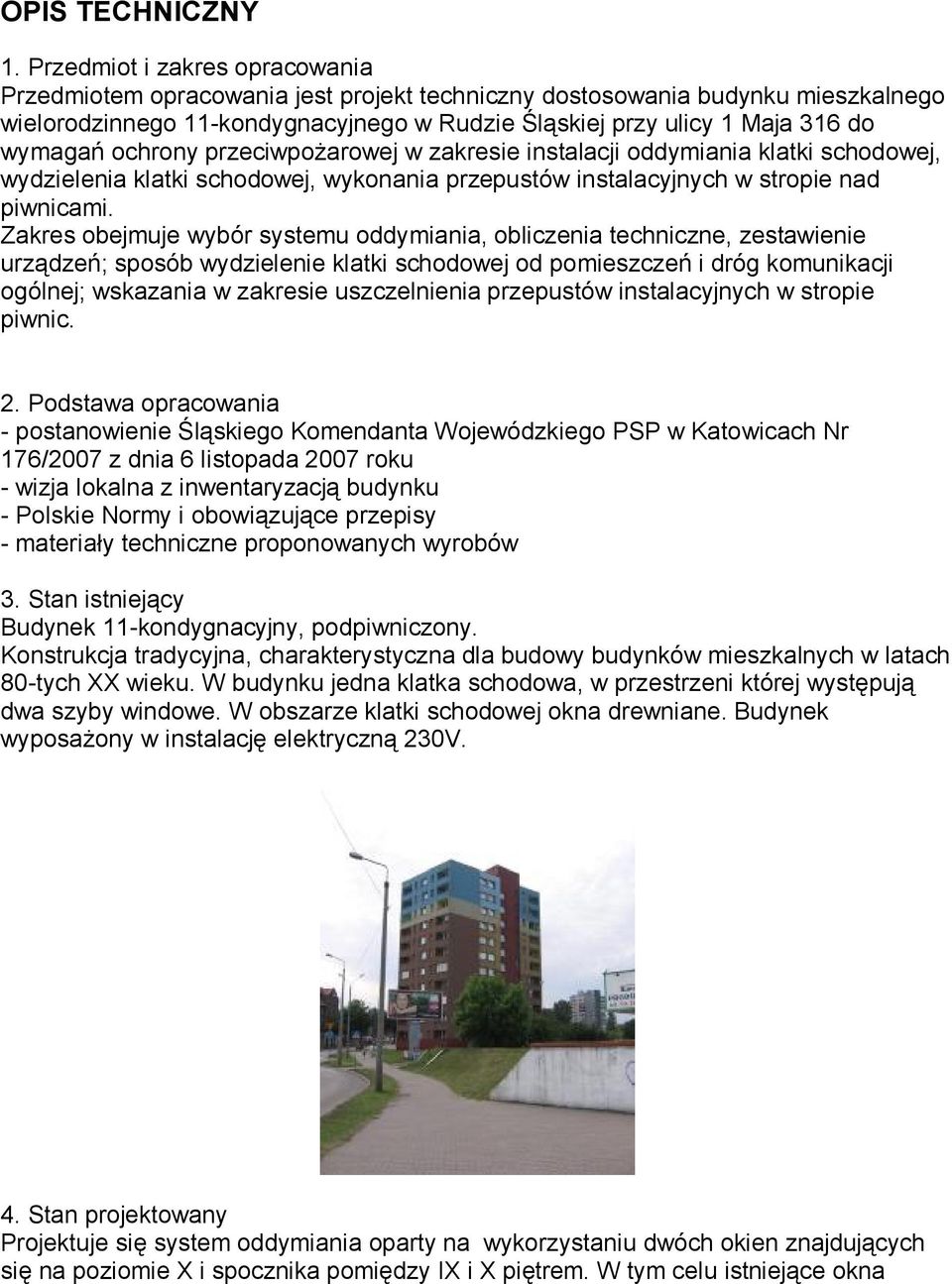

2 OPIS TECHNICZNY 1. Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt techniczny dostosowania budynku mieszkalnego wielorodzinnego 11-kondygnacyjnego w Rudzie Śląskiej przy ulicy 1 Maja 316 do wymagań ochrony przeciwpożarowej w zakresie instalacji oddymiania klatki schodowej, wydzielenia klatki schodowej, wykonania przepustów instalacyjnych w stropie nad piwnicami. Zakres obejmuje wybór systemu oddymiania, obliczenia techniczne, zestawienie urządzeń; sposób wydzielenie klatki schodowej od pomieszczeń i dróg komunikacji ogólnej; wskazania w zakresie uszczelnienia przepustów instalacyjnych w stropie piwnic. 2. Podstawa opracowania - postanowienie Śląskiego Komendanta Wojewódzkiego PSP w Katowicach Nr 176/2007 z dnia 6 listopada 2007 roku - wizja lokalna z inwentaryzacją budynku - Polskie Normy i obowiązujące przepisy - materiały techniczne proponowanych wyrobów 3. Stan istniejący Budynek 11-kondygnacyjny, podpiwniczony. Konstrukcja tradycyjna, charakterystyczna dla budowy budynków mieszkalnych w latach 80-tych XX wieku. W budynku jedna klatka schodowa, w przestrzeni której występują dwa szyby windowe. W obszarze klatki schodowej okna drewniane. Budynek wyposażony w instalację elektryczną 230V. 4. Stan projektowany Projektuje się system oddymiania oparty na wykorzystaniu dwóch okien znajdujących się na poziomie X i spocznika pomiędzy IX i X piętrem. W tym celu istniejące okna

ochrony przeciwpożarowej w zakresie instalacji oddymiania klatki schodowej, wydzielenia klatki schodowej, wykonania przepustów instalacyjnych w stropie nad piwnicami.

3 muszą zostać przystosowane poprzez dokonanie demontażu okuć zamykających kwatery. Każda z kwater zostanie wyposażona w elektryczny mechanizm otwierający. W skład systemu wchodzą: okno oddymiające na półpiętrze między IX i X piętrem, okno na X piętrze, czujki dymowe rozmieszczone na piętrach X, VII, IV i I. Centralka sterująca systemu na X piętrze; Dwa przyciski ręcznego uruchamiania (ROP) - na X piętrze i na parterze. Nawiew przez drzwi wejściowe do budynku oraz przez okna znajdujące się na parterze. Wywiew przez ww. okna oddymiające. Należy zaadaptować na potrzeby oddymiania istniejące okna, zdemontować okucia, zamontować siłowniki elektryczne łańcuszkowe, doprowadzić przewody sterujące i zasilające. Jako przewody zasilające pomiędzy centralą oddymiającą i siłownikami zastosować kable zapewniające gwarancję zasilania przez czas 30 minut (PH30). Do połączenia centrali oddymiającej z ręcznymi przyciskami ROP zastosować przewody PH30 lub kable YnTKSY ułożone w bruździe przykrytej tynkiem o grubości minimum 15mm.

Centralka sterująca systemu na X piętrze; Dwa przyciski ręcznego uruchamiania (ROP) - na X piętrze i na parterze. Nawiew przez drzwi wejściowe do budynku oraz przez okna znajdujące się na parterze.

4 Pozostałe elementy systemu ulokować jak pokazano na rysunkach. Całość połączyć przewodami sterującymi. Centralkę zasilić z najbliższej rozety znajdującej się na X piętrze. 5. Obliczenia Przyjęto powierzchnię klatki schodowej: 5,05 x 5,74 = 28,987m 2 Powierzchnia szybów dźwigowych: 3,82 x 2,1 = 8,022m 2 Wymagana powierzchnia czynna otworów oddymiania: 7,5% x 20,965 m2 = 1,572 m 2 Wymagana powierzchnia otworów: 1,572 : 0,6 = 1,125 m 2 Istniejące okna w klatce schodowej: - wymiary wewnętrzne okna jednokwaterowego: 130 x 70 cm - wymiary wewnętrzne okna dwukwaterowego: 130 x 70 cm x 2 - kąt otwarcia powyżej 47 o (oś otwarcia pionowa) - powierzchnia otworów: uzyskana po otwarciu i pomniejszona o współczynnik korygujący zapewnia powierzchnię większą od wymaganej Nawiew powietrz uzupełniającego do klatki schodowej Wymagana powierzchnia otworu: 1,5 x 1,3 = 1,95 m 2 Powierzchnia otwartych drzwi na parterze: 2 x 1,0 x 2 = 4,0 m 2 - wymiary drzwi wejściowych 2 x 100 cm 2 szt. wystarczające. 6. Okres gwarancyjny na urządzenia systemu oddymiania Na podstawie przykładowej oferty dostawcy urządzeń i systemów oddymiających, przyjęto: 12 miesięcy od daty zakupu 24 miesiące w przypadku montażu przez dostawcę lub autoryzowanego przedstawiciela 36 miesięcy w przypadku podpisania umowy serwisowej (zgodnie z obowiązującą ustawą [Dz. U. Nr 80, poz. 563 z dn , ust. 2 i 3] serwis systemu należy wykonywać co 6 miesięcy, zgodnie z przykładowymi wytycznymi zawartymi w Dokumentacji Techniczno Ruchowej producenta) Sprawdził: mgr inż. Grzegorz Fischer

1,572 m 2 Wymagana powierzchnia otworów: 1,572 : 0,6 = 1,125 m 2 Istniejące okna w klatce schodowej: - wymiary wewnętrzne okna jednokwaterowego: 130 x 70 cm - wymiary wewnętrzne okna dwukwaterowego:

5 Oddymianie przy użyciu istniejących okien w elewacji budynku. Okna rozwieralne do wewnątrz o wymiarach ok. 70x130[cm] - 1 okno jednokwaterowe na poziomie spocznika X piętra oraz jedno okno dwukwaterowe ze stałym słupkiem pośrodku na poziomie spocznika pomiędzy IX i X piętrem. Zdaniem autora istnieje możliwość lekkiej obróbki skrzydeł poprzez ich wycięcie pod konsole co pozwoli na otwarcie okien do kąta około 47 o. Ze względu na konieczność ograniczenia kosztów systemu napowietrzanie realizowane będzie poprzez wykorzystanie drzwi wejściowych do klatki schodowej, które zostaną otwarte ręcznie w trakcie ewakuacji z budynku. Z tych samych powodów nie przewiduje się opcji przewietrzania (możliwe jest podłączenie tego przy zamontowanym, pracującym systemie). Lp. nazwa artykułu szt. 1 Centrala oddymiania 4A 1 2 Akumulator 12V / 2,2 Ah (2 szt. do centrali 4A) 2 3 Napęd łańcuchowy 24V, 300N / min. 500mm / 1A 3 4 Konsola skrzydłowa 3 5 Przycisk oddymiania z szybką i kluczem 2 6 Czujka dymowa optyczna 4 Do wymienionych wyżej materiałów należy dodać przewód elektryczny PH30 - zapewniający zasilanie siłowników przez czas co najmniej 30 minut. Ilość przewodu ok.15mb Kable niezbędne do połączenia centrali oddymiania z czujkami YnTKSY oraz ręcznymi przyciskami ROP Kołki montażowe potrzebne do zamocowania ww. przewodu do ściany ok. 30 szt. Do realizacji postanowienia KWPSP w Katowicach Nr 176/2007 konieczne jest zamknięcie zejścia do piwnic oraz mieszkań dostępnych bezpośrednio z przestrzeni klatki schodowej. Należy dokonać tego przy pomocy drzwi przeciwpożarowych o klasie odporności ogniowej EI30. Drzwi przeciwpożarowe stanowiące zamknięcie wejścia do piwnicy należy wyposażyć w urządzenie samozamykające. Drzwi przeciwpożarowe stanowiące zamknięcia lokali mieszkalnych dostępnych bezpośrednio z klatki schodowej wyposażyć również w samozamykacze. Dopuszcza się zastosowanie drzwi (do piwnic i mieszkań), które posiadają zawiasy z regulowanymi sprężynami samoczynni domykającymi drzwi. Wyboru drzwi oraz samozamykaczy należy dokonać spośród dostępnych na rynku produktów. Konieczne jest zamontowanie 6 szt. drzwi jednoskrzydłowych o szerokości w świetle 0,9m lub jeśli ze względów konstrukcyjnych nie będzie to możliwe wówczas minimalna szerokość drzwi 0,8m w świetle. Drzwi należy wymienić w lokalach o numerach 5, 10, 15, 20 i 25 oraz drzwi zejściowe do piwnicy. Dla lokali nr 5, 15 i 20 zachodzi konieczność dokonania demontażu

Zdaniem autora istnieje możliwość lekkiej obróbki skrzydeł poprzez ich wycięcie pod konsole co pozwoli na otwarcie okien do kąta około 47 o.

6 obecnie występujących drzwi wejściowych otwierających się w kierunku do klatki schodowej. Ostatecznie wybrany produkt musi posiadać dokumenty świadczące o deklarowanej klasie odporności ogniowej EI30. Dla wykonania przepustów instalacyjnych w stropie pomiędzy piwnicami a parterem należy zastosować dopuszczone zestawy produktów. Konieczne jest zastosowanie zestawu wyrobów, które posiadają stosowne dokumenty potwierdzające skuteczność dla wymaganej klasy odporności ogniowej minimum EI60. W piwnicy podczas wizji stwierdzono występowanie siedmiu przepustów instalacyjnych, które wymagają zabezpieczenia do wyżej wymienionej klasy odporności ogniowej.

Dla wykonania przepustów instalacyjnych w stropie pomiędzy piwnicami a parterem należy zastosować dopuszczone zestawy produktów.

7 Ze względu na brak możliwości wejścia do piwnic lokatorskich nie można wykluczyć większej ilości takich przepustów. Do wykonania uszczelnienia proponuje się zaprawę ogniochronną, która zapewnia uzyskanie klasy odporności ogniowej przejścia instalacyjnego nawet EI120. Dopuszczalne jest zastosowanie do wykonania przepustów instalacyjnych innych wyrobów (np. pianki), jednak pod warunkiem posiadania dokumentów, które potwierdzają ich przydatność do ochrony przeciwpożarowej. Sprawdził i zweryfikował: mgr inż. Grzegorz Fischer

instalacyjnego nawet EI120. Dopuszczalne jest zastosowanie do wykonania przepustów instalacyjnych innych wyrobów (np.

8 KLATKA SCHODOWA OSD X PIĘTRO PIĘTRO X PÓŁPIĘTRO IX-X (3 kwatery) ROP YnTKSY 1x2x0,8 mm 2 X PIĘTRO YnTKSY 1x2x0,8 mm 2 PH30 HLGs 3x1,5mm 2 YnTKSY 1x2x0,8 mm 2 RZN OSD YDY 3x1,5 mm 2 230V VII PIĘTRO OSD IV PIĘTRO OSD I PIĘTRO YnTKSY 1x2x0,8 mm 2 PARTER WYJŚCIE EWAKUACYJNE ROP RZN CENTRALA SYSTEMU ODDYMIANIA ROP ALARMOWY PRZYCISK ODDYMIANIA OSD OPTYCZNA CZUJKA DYMU F.H.U. IRMAN - Mirosław Jóźwik Tychy ul. Edisona 7/38 Tel , Faks OBIEKT RODZAJ OPRACOW. AUTOR SPRAWDZ. BUDYNEK MIESZKALNY WIELORODZINNY RUDA ŚLĄSKA UL. 1 MAJA 316 SCHEMAT STRUKTURALNY INSTALACJI ODDYMIANIA M. JÓŹWIK mgr inż. G. FISCHER DATA SKALA NR RYS.

PRZYCISK ODDYMIANIA OSD OPTYCZNA CZUJKA DYMU F.H.U. IRMAN - Mirosław Jóźwik 43-100 Tychy ul. Edisona 7/38 Tel. 601994703, Faks 0322270371 OBIEKT RODZAJ OPRACOW.

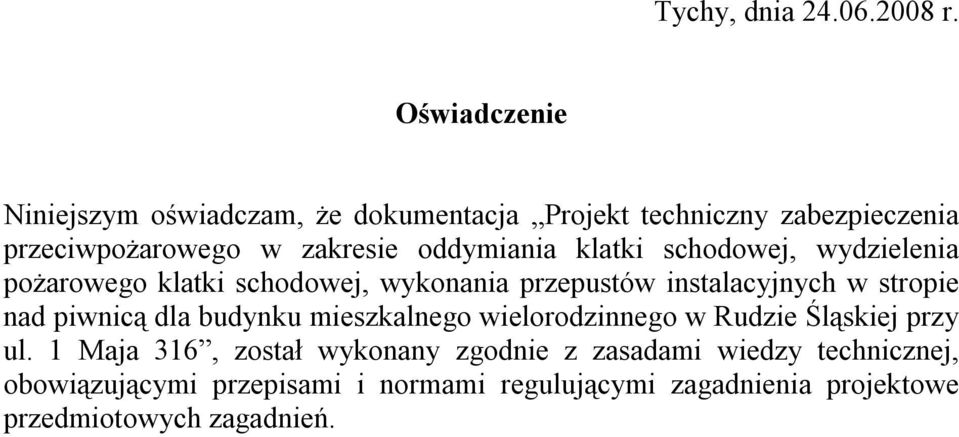

9 Tychy, dnia r. Oświadczenie Niniejszym oświadczam, że dokumentacja Projekt techniczny zabezpieczenia przeciwpożarowego w zakresie oddymiania klatki schodowej, wydzielenia pożarowego klatki schodowej, wykonania przepustów instalacyjnych w stropie nad piwnicą dla budynku mieszkalnego wielorodzinnego w Rudzie Śląskiej przy ul. 1 Maja 316, został wykonany zgodnie z zasadami wiedzy technicznej, obowiązującymi przepisami i normami regulującymi zagadnienia projektowe przedmiotowych zagadnień.

klatki schodowej, wydzielenia pożarowego klatki schodowej, wykonania przepustów instalacyjnych w stropie nad piwnicą dla
