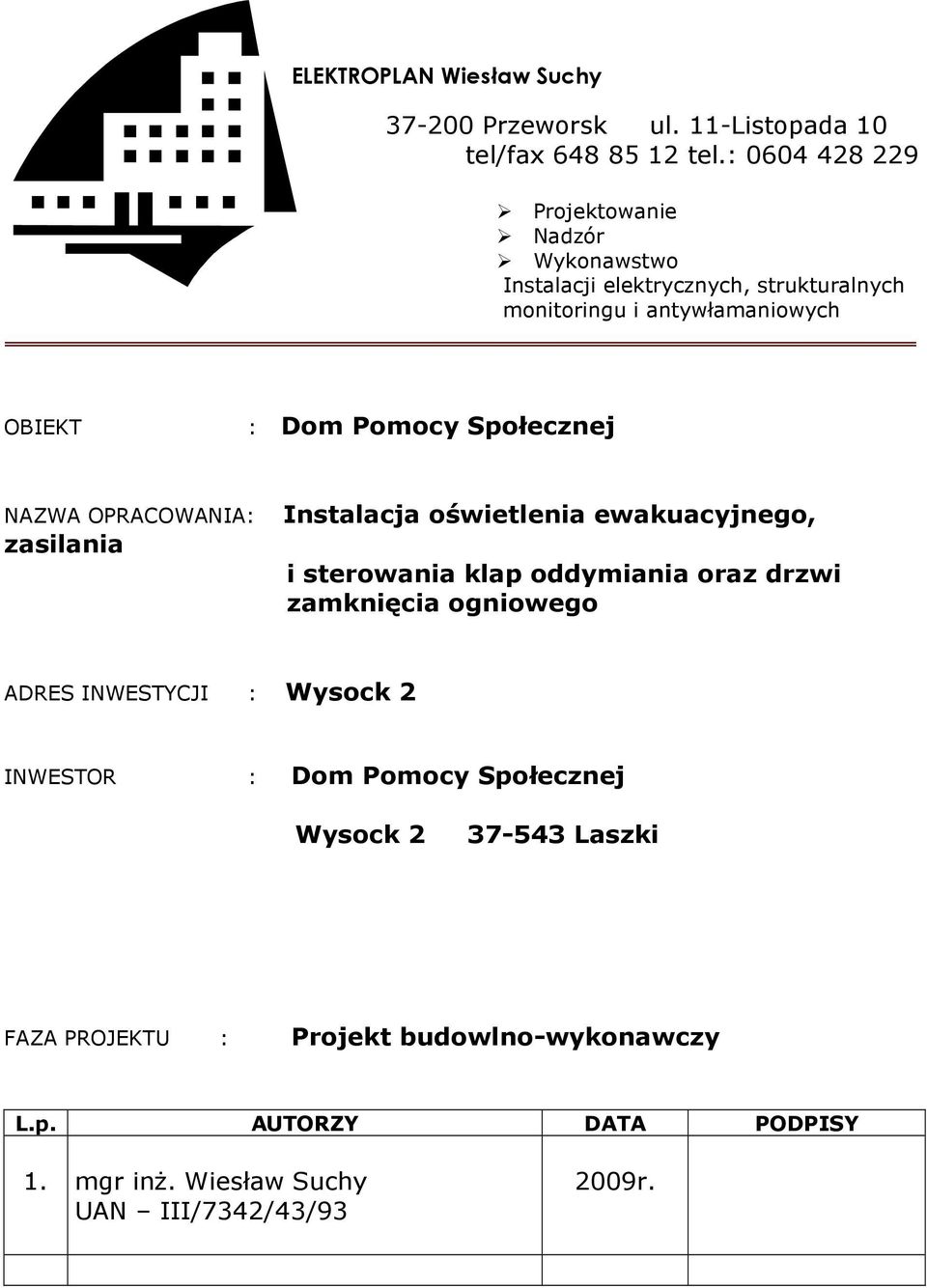

1 ELEKTROPLAN Wiesław Suchy Przeworsk ul. 11-Listopada 10 tel/fax tel.: Projektowanie Nadzór Wykonawstwo Instalacji elektrycznych, strukturalnych monitoringu i antywłamaniowych OBIEKT : Dom Pomocy Społecznej NAZWA OPRACOWANIA: Instalacja oświetlenia ewakuacyjnego, zasilania i sterowania klap oddymiania oraz drzwi zamknięcia ogniowego ADRES INWESTYCJI : Wysock 2 INWESTOR : Dom Pomocy Społecznej Wysock Laszki FAZA PROJEKTU : Projekt budowlno-wykonawczy L.p. AUTORZY DATA PODPISY 1. mgr inŝ. Wiesław Suchy UAN III/7342/43/ r.

2 SPIS ZAWARTOŚCI OPRACOWANIA 1.ZałoŜenia techniczne 1.1 Podstawa opracowania 1.2. Zawartość opracowania 1.3. Dane techniczne 2. Opis Techniczny 2.1. Zasilanie w energię elektryczną 2.2. Rozliczeniowy pomiar energii elektrycznej 2.3. Tablice rozdzielcze 2.4. Instalacja oświetlenia ogólnego 2.5. Instalacja oświetlenia ewakuacyjnego 2.6. Instalacja zasilania i serowania klapami oddymiania 2.9. Instalacja zamknięć ognowych 3. Uwagi końcowe 4. Spis rysunków 1. ZałoŜenia techniczne Podstawa opracowania Zlecenie inwestora Podkłady architektoniczne Opracowania branŝowe Obowiązujące przepisy i normy Zawartość opracowania Zasilanie w energię elektryczną Rozliczeniowy pomiar energii elektrycznej Tablice rozdzielcze Instalacja oświetlenia ogólnego Instalacja oświetlenia ewakuacyjnego Instalacja zasilania i serowania klapami oddymiania Instalacja zamknięć ogniowych Uwagi końcowe Dane techniczne Napięcie zasilania - 230/400 V

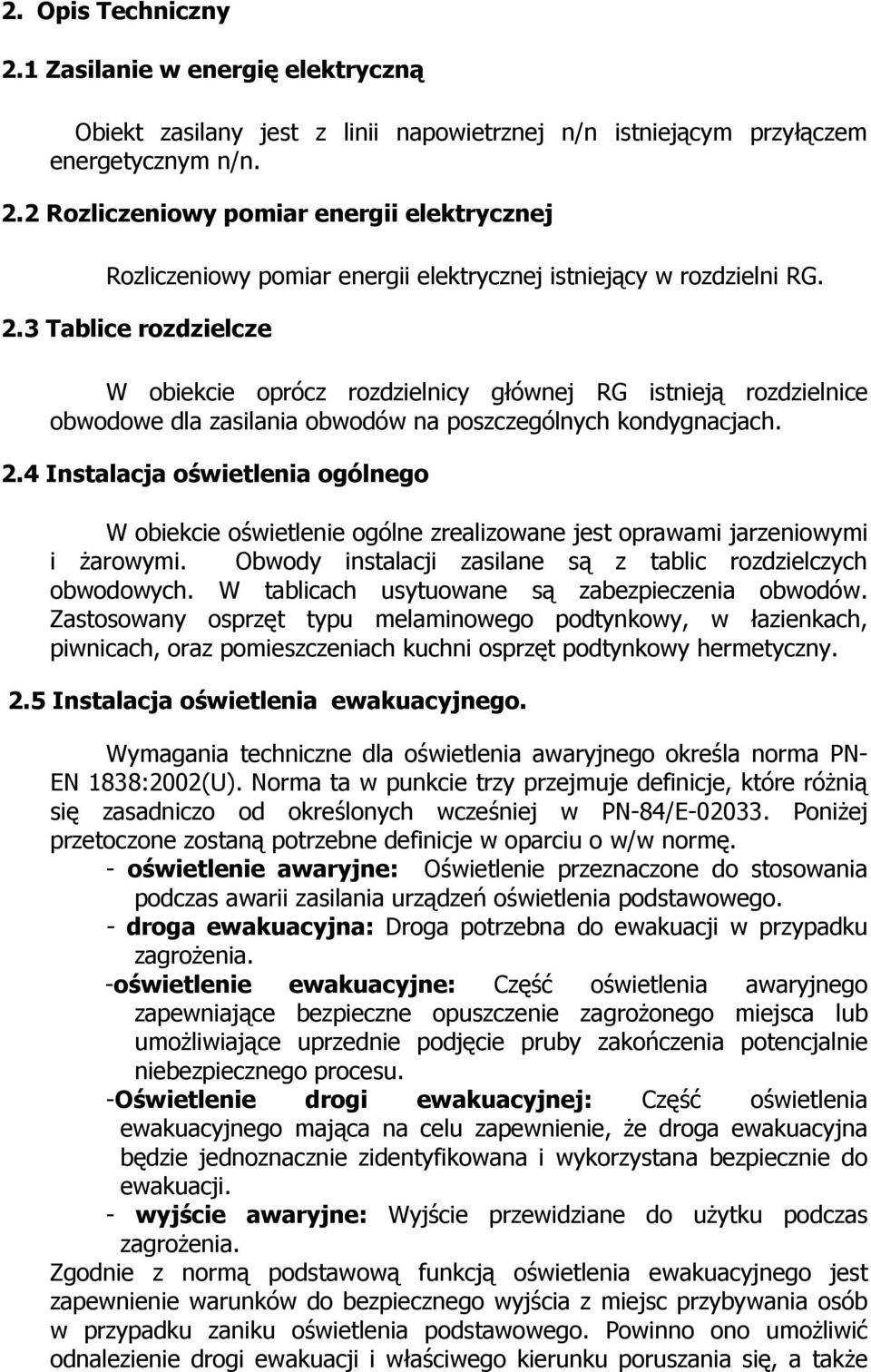

3 2. Opis Techniczny 2.1 Zasilanie w energię elektryczną Obiekt zasilany jest z linii napowietrznej n/n istniejącym przyłączem energetycznym n/n. 2.2 Rozliczeniowy pomiar energii elektrycznej Rozliczeniowy pomiar energii elektrycznej istniejący w rozdzielni RG. 2.3 Tablice rozdzielcze W obiekcie oprócz rozdzielnicy głównej RG istnieją rozdzielnice obwodowe dla zasilania obwodów na poszczególnych kondygnacjach. 2.4 Instalacja oświetlenia ogólnego W obiekcie oświetlenie ogólne zrealizowane jest oprawami jarzeniowymi i Ŝarowymi. Obwody instalacji zasilane są z tablic rozdzielczych obwodowych. W tablicach usytuowane są zabezpieczenia obwodów. Zastosowany osprzęt typu melaminowego podtynkowy, w łazienkach, piwnicach, oraz pomieszczeniach kuchni osprzęt podtynkowy hermetyczny. 2.5 Instalacja oświetlenia ewakuacyjnego. Wymagania techniczne dla oświetlenia awaryjnego określa norma PN- EN 1838:2002(U). Norma ta w punkcie trzy przejmuje definicje, które róŝnią się zasadniczo od określonych wcześniej w PN-84/E PoniŜej przetoczone zostaną potrzebne definicje w oparciu o w/w normę. - oświetlenie awaryjne: Oświetlenie przeznaczone do stosowania podczas awarii zasilania urządzeń oświetlenia podstawowego. - droga ewakuacyjna: Droga potrzebna do ewakuacji w przypadku zagroŝenia. -oświetlenie ewakuacyjne: Część oświetlenia awaryjnego zapewniające bezpieczne opuszczenie zagroŝonego miejsca lub umoŝliwiające uprzednie podjęcie pruby zakończenia potencjalnie niebezpiecznego procesu. -Oświetlenie drogi ewakuacyjnej: Część oświetlenia ewakuacyjnego mająca na celu zapewnienie, Ŝe droga ewakuacyjna będzie jednoznacznie zidentyfikowana i wykorzystana bezpiecznie do ewakuacji. - wyjście awaryjne: Wyjście przewidziane do uŝytku podczas zagroŝenia. Zgodnie z normą podstawową funkcją oświetlenia ewakuacyjnego jest zapewnienie warunków do bezpiecznego wyjścia z miejsc przybywania osób w przypadku zaniku oświetlenia podstawowego. Powinno ono umoŝliwić odnalezienie drogi ewakuacji i właściwego kierunku poruszania się, a takŝe

4 łatwe zlokalizowanie i uŝycie sprzętu przeciwpoŝarowego i pierwszej pomocy medycznej. W celu zapewnienia odpowiedniego natęŝenia oświetlenia oprawy oświetlenia ewakuacyjnego (odpowiadające normie PN-EN ) rozmieszczone zostały w pobliŝu kaŝdych drzwi wejściowych oraz tam gdzie było to konieczne, aby zwrócić uwagę na potencjalne niebezpieczeństwo lub umieszczony sprzęt bezpieczeństwa. Instalację oświetlenia ewakuacyjnego zaprojektowano w korytarzach, klatkach schodowych i holu wejściowym. Oświetlenie zaprojektowano przy pomocy opraw z modułem awaryjnym o czasie świecenia t=2h. W stanie normalnej pracy oprawa jest zasilana z sieci 230V, które powoduje ładowanie wewnętrznego akumulatora, przy braku napięcia w sieci zasilanie jest pobierane z wbudowanego wewnątrz oprawy modułu awaryjnego (akumulatora).instalację wykonać przewodem YDY 3x1,5mm 2 układanym w listwach elektroinstalacyjnych. Oprawy z modułem awaryjnym oznaczono symbolem AW. Zasilanie obwodów oświetlenia ewakuacyjnego wykonać z tych samych obwodów z których zasilone są oprawy zasilania podstawowego danego pomieszczenia. 2.6 Instalacja zasilania i sterowania klapami oddymiania Dla zapewnienia oddymiania dróg ewakuacyjnych budynku DPS-u w wypadku poŝaru zostały zaprojektowane dwie klapy oddymiające zamontowane w oknach klatki KS1 i KS2 na piętrze. Klapy mają za zadanie oddymianie i odprowadzenie ciepła. Urządzenia oddymiania i odprowadzania ciepła, montowane na budynku, wyzwalane są za pomocą central oddymiania. W skład instalacji oddymiania i odprowadzania ciepła wchodzą: - centrala oddymiania i odprowadzania ciepła - zasilanie sieciowe - awaryjne źródło prądu stałego 24V - elektryczne napędu z wyłącznikiem krańcowym - przycisk oddymiania - przycisk przewietrzania - czujki dymu Zespoły oddymiania są indywidualnie zestawiane w zaleŝności od wielkości instalacji lub specyficznych wymagań. Część układu zasilana jest prądem 24V, którego zadaniem jest podtrzymanie funkcjonowania instalacji w ciągu 72 godzin w przypadku zaniku napięcia 230V. Opis instalacji oddymiania dróg ewakuacyjnych w budynku DPS Wyszatyce. Centrale oddymiania RZN 4402 zamontowane będą w pomieszczeniach klatek schodowych na poziomie piętra. Na suficie klatek schodowych poziomu piętra i parteru zamontowane będą optyczne czujki dymu DRO 40. Na ścianach klatek schodowych piętra i parteru w miejscach wskazanych na rzucie kondygnacji

5 zamontowane będą przyciski oddymiania RT-42ST i przewietrzania LT-43. W klapach zamontowane będą siłowniki wg. Oddzielnego opracowania. Instalację naleŝy wykonać w listwach elektroinstalacyjnych PCV. Oddzielić naleŝy bezwzględnie kable sygnałowe od zasilających. Instalację wykonać przewodem : - do czujek dymu YnTKSY ekw 2x0,8 mm 2 - do przycisków oddymiania YnTKSYekw 5x0,8 mm 2 - do przycisku przewietrzania 3x0,8 mm 2 - do zasilana siłowników HDGs 3x1,5 mm 2 - do zasilania centrali YDY 3x1,5 mm 2 - zabezpieczenie w tablicy S302 B 10A. W przypadku wykrycia źródła poŝaru przez optyczną czujkę dymu sygnał z czujki zostanie przekazany do centrali oddymiania a ta z kolei uruchomi siłownik i nastąpi otwarcie klapy. Klapę oddymiania moŝna otworzyć naciskając przycisk oddymiania RT-42, tym samym przyciskiem moŝemy spowodować zamknięcie klapy. Przycisk przewietrzania moŝe spowodować otwieranie klapy na wymaganą odległość. Ponadto naleŝy połączyć zestyki sygnałowe central odymiania z istniejącą centralą instalacji przeciw poŝarowej. Połączenie wykonać przewodem YnTKSY 3x0,8 mm 2. Sposób wykonania instalacji pokazany jest na rzutach kondygnacji. Schemat podłączenia przedstawia rys. nr Instalacja zamknięć ogniowych W celu wydzielenia dróg ewakuacyjnych oddzielających klatki schodowe zastosowano drzwi zamknięcia ogniowego. Do zamykania drzwi na wypadek poŝaru w budynku zastosowano centralę zamknięcia ogniowego BAZ 04 wraz z czujkami poŝarowymi przyciskiem zwalniającym i chwytakami elektromagnetycznymi. Centralę naleŝy montować w miejscu dobrej cyrkulacji powietrza, wskaźniki diodowe centrali muszą być dobrze widoczne. Centrala słuŝy do sterowania chwytakami elektromagnetycznymi w systemach zamknięcia ogniowego. Chwytaki utrzymują drzwi i bramy stanowiące zamknięcie ogniowe w pozycji otwartej umoŝliwiając przemieszczanie się osób i towarów. Zadziałanie automatycznej czujki poŝarowej lub ręcznego przycisku zwalniającego powoduje odłączenie od chwytaka napięcia zasilającego magnes. Pod wpływem samozamykacza drzwi zamykają się zapobiegając rozprzestrzenianie się ognia na inne części budynku. Przycisk zwalniający naleŝy zamontować w pobliŝu zamknięcia ogniowego w widocznym i łatwo dostępnym miejscu. Przy montaŝu instalacji zamknięcia ogniowego niedopuszczalne jest wiercenie lub w inny sposób naruszenie konstrukcji bram i drzwi słuŝących jako zamknięcie ogniowe. Sposób wykonania instalacji pokazany jest na rzutach kondygnacji. Schemat podłączenia przedstawia rys. nr 6. Instalację wykonać w listwach elektroinstalacyjnych, zachowując oddzielenie przewodów zasilania 230V od przewodów sygnałowych 24V. Ponadto naleŝy połączyć zestyki sygnałowe central odymiania z istniejącą centralą instalacji przeciw poŝarowej. Połączenie wykonać przewodem YnTKSY 3x0,8 mm 2.

6 3. Uwagi końcowe Całość prac wykonać zgodnie z obowiązującymi normami i przepisami Wykonanie prac bezwzględnie koordynować z pozostałymi branŝami Na etapie wykonawstwa dopuszcza się na odcinku wspólnym dla przewodów 230V i 24V zastosować listwy elektroinstalacyjne z przegrodą izolacyjną Symbole i opisy poszczególnych urządzeń zastosowanych w projekcie opisano w Legendzie na rys. nr Spis rysunków NR E1 Oświetlenie ewakuacyjne, zasilanie i serowanie klapami oddymiania NR E2 - Oświetlenie ewakuacyjne, zasilanie i serowanie klapami oddymiania NR 3 - Oświetlenie ewakuacyjne, zasilanie i serowanie klapami oddymiania NR 4 - Oświetlenie ewakuacyjne, zasilanie i serowanie klapami oddymiania NR 5 - Schemat systemu oddymiania klapy dymowej na klatce schodowej NR 6 - Schemat połączeń instalacji odcięcia ogniowego 5. Oświadczenie projektanta Zgodnie z art. 20 ustawy z dnia 7 lipca 1994r Prawo budowlane ( jednolity tekst Dz.U. z 2003r Nr 207, poz z późniejszymi zmianami) oświadczamy, Ŝe projekt budowlany Instalacji oświetlenia ewakuacyjnego, zasilania i sterowania klapami dymnymi i drzwiami odcięcia ogniowego w budynku DPS Wysock opracowany został w sposób zgodny z wymogami w/w ustawy obowiązującymi przepisami i normami oraz zasadami wiedzy technicznej.
