PROJEKT WYKONANIA INSTALACJI ODDYMIANIA I MONTAŻU DRZWI DYMOSZCZELNYCH BUDYNKU ELEKTROCIEPŁOWNI w Kielcach przy ul. Hubalczyków 30 (REWIZJA 1)

Wielkość: px
Rozpocząć pokaz od strony:

Download "PROJEKT WYKONANIA INSTALACJI ODDYMIANIA I MONTAŻU DRZWI DYMOSZCZELNYCH BUDYNKU ELEKTROCIEPŁOWNI w Kielcach przy ul. Hubalczyków 30 (REWIZJA 1)"

Transkrypt

1 Usługi Projektowo - Budowlane "DESIGN STUDIO" Rafał Podstawka Al. Solidarności 34/324, Kielce PROJEKT WYKONANIA INSTALACJI ODDYMIANIA I MONTAŻU DRZWI DYMOSZCZELNYCH BUDYNKU ELEKTROCIEPŁOWNI w Kielcach przy ul. Hubalczyków 30 (REWIZJA 1) LOKALIZACJA: ul. Hubalczyków Kielce INWESTOR: PGE Górnictwo i Energetyka Konwencjonalna S.A. Oddział Elektrociepłownia Kielce GENERALNY PROJEKTANT: Usługi Projektowo - Budowlane "DESIGN STUDIO" Rafał Podstawka Al. Solidarności 34/ Kielce Projektant: ZESPÓŁ PROJEKTOWY: upr. nr SWK/0067/POOE/10 KIELCE Lipiec 2013

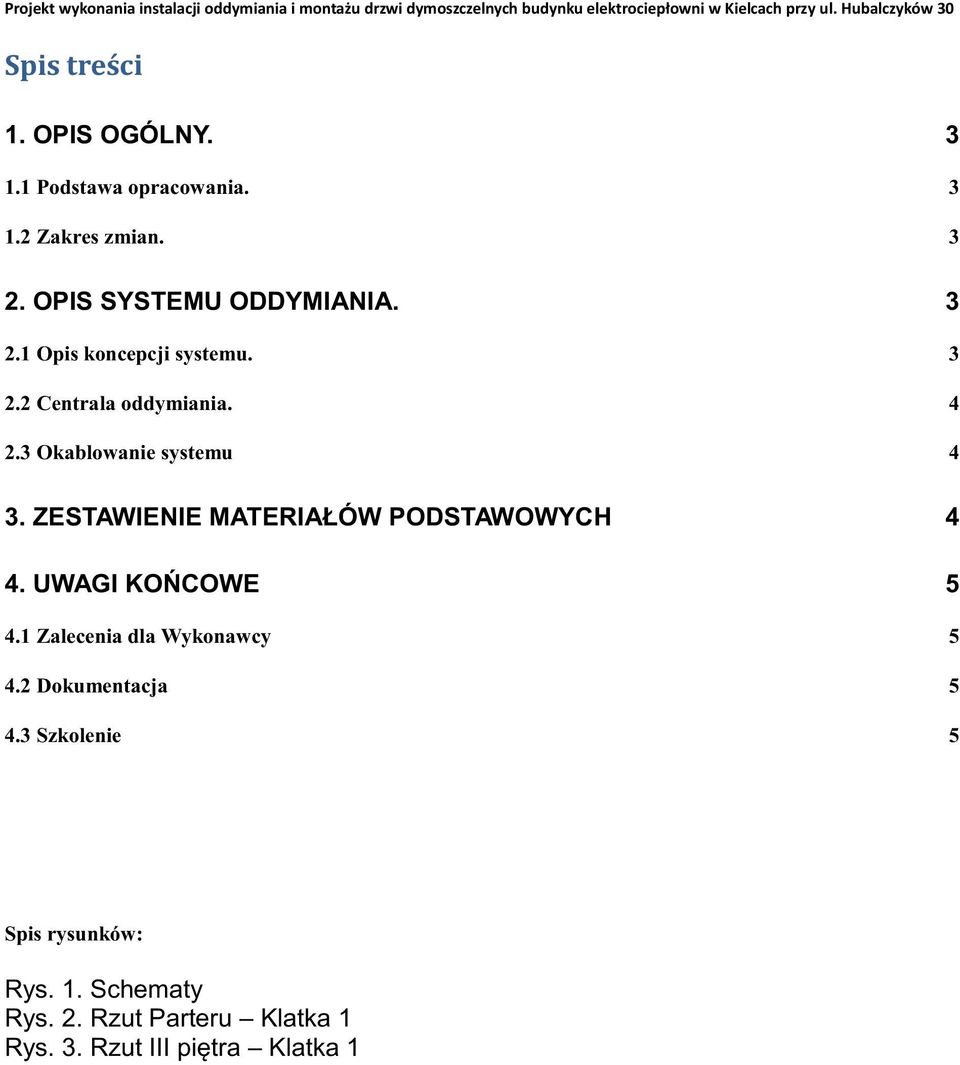

2 Projekt wykonania instalacji oddymiania i montażu drzwi dymoszczelnych budynku elektrociepłowni w Kielcach przy ul. Hubalczyków 30 Spis treści 1. OPIS OGÓLNY Podstawa opracowania Zakres zmian OPIS SYSTEMU ODDYMIANIA Opis koncepcji systemu Centrala oddymiania Okablowanie systemu 4 3. ZESTAWIENIE MATERIAŁÓW PODSTAWOWYCH 4 4. UWAGI KOŃCOWE Zalecenia dla Wykonawcy Dokumentacja Szkolenie 5 Spis rysunków: Rys. 1. Schematy Rys. 2. Rzut Parteru Klatka 1 Rys. 3. Rzut III piętra Klatka 1

3 Projekt wykonania instalacji oddymiania i montażu drzwi dymoszczelnych budynku elektrociepłowni w Kielcach przy ul. Hubalczyków 30 1.Opis ogólny. Podstawa opracowania. Aprobaty techniczne, świadectwa dopuszczające do użytkowania w ochronie przeciwpożarowej, lub certyfikaty zgodności zastosowanych urządzeń i wyposażenia Zlecenie wykonania projektu Inwentaryzacja obiektu Projekt Techniczny Obudowy Wewnętrznych Klatek Niniejsze opracowanie jest projektem urządzenia przeciwpożarowego i podlega uzgodnieniu z Rzeczoznawcą ds. zabezpieczeń ppoż. Zmiany dokonane w rewizji nie wymagają dodatkowego uzgodnienia z Rzeczoznawcą ds. zabezpieczeń ppoż. Zakres zmian Niniejsze opracowanie uwzględnia następujące zmiany: Zwiększenie wydajności prądowej central oddymiania związanych z koniecznością montażu 2 klap oddymiających zamiast jednej Uzupełnienie systemu o zwory elektromagnetyczne na wniosek Inwestora związane z umożliwieniem zamykania drzwi na poziomie parteru. 2.Opis systemu oddymiania. Opis koncepcji systemu. W oparciu o obowiązujące przepisy przyjęto rozwiązania firmy D+H Polska. Każda klatka schodowa wyposażona zostanie w centralę sterującą. oddymiając napowietrzając na najniższej kondygnacji. Szczegółowa lokalizacja urządzeń została przedstawiona na załączonych Wysterowanie central oddymiania nastąpi automatycznie z na skutek wykrycia pożaru oraz z ręcznych przycisków oddymiania zainstalowanych na najniższych i najwyższych Przewiduje się funkcję przewietrzania klatek z przycisków przewietrzających zlokalizowanych na najwyższych kondygnacjach klatek schodowych. Drzwi napowietrzające na parterze zostaną dodatkowo wyposażone w zwory elektromagnetyczne zwalniane za pomocą przycisków otwierania drzwi ych wewnątrz i na zewnątrz klatki schodowej. Takie rozwiązanie pozwoli na zainstalowanie w przyszłości systemu kontroli dostępu do budynku. Drzwi musza być wyposażone w samozamykacze i pozbawione innych mechanicznych zabezpieczeń.

4 Projekt wykonania instalacji oddymiania i montażu drzwi dymoszczelnych budynku elektrociepłowni w Kielcach przy ul. Hubalczyków 30 Centrala oddymiania. W oparciu o kompleksowe rozwiązania D+H dobrano dla każdej klatki centralę RZN Centrala zlokalizowana zostanie na ścianie każdej z klatek schodowych na III piętrze. Zasilanie central z lokalnej rozdzielnicy elektrycznej poprzez zabezpieczenie P312 25mA/ B10 przewodem typu YDY 3x1,5mm 2. Pobór mocy każdej z central 120W. W tablicach zabudować obudowy wyłączników modułowych typu S4. Zasilanie rezerwowe realizowane będzie przez akumulatory zainstalowane w każdej z central oddymiania. Okablowanie systemu Od central oddymiania wyprowadzić linie do czujek optycznych dymu na każdej klatce schodowej. Linie prowadzić przewodem YnTKSY 1x2x0,8 mm 2. Linie sterujące od Central do siłowników prowadzić przewodem HDGs 3x2,5mm 2 mocowanym co 30 cm uchwytami atestowanymi dla tras o odporności ogniowej. Linie do przycisków oddymiania prowadzić przewodem HTKSH 3x2x1 mm 2 W przypadku konieczności łączenia przewodu pomiędzy urządzeniami wykonawczymi SO a kablem zasilającym lub sterującym należy zastosować metalową puszkę, z kostkami ceramicznymi, odpornymi na wysoką temperaturę np. lub PIP 3A. Instalacje należy prowadzić zgodnie z projektem, jednak w sposób zabezpieczający przed uszkodzeniami mechanicznymi wynikającym z sąsiedztwa innych urządzeń lub instalacji. Ewentualne zmiany rozmieszczenia należy konsultować z Projektantem. 3. Zestawienie materiałów podstawowych Ilość Siłownik

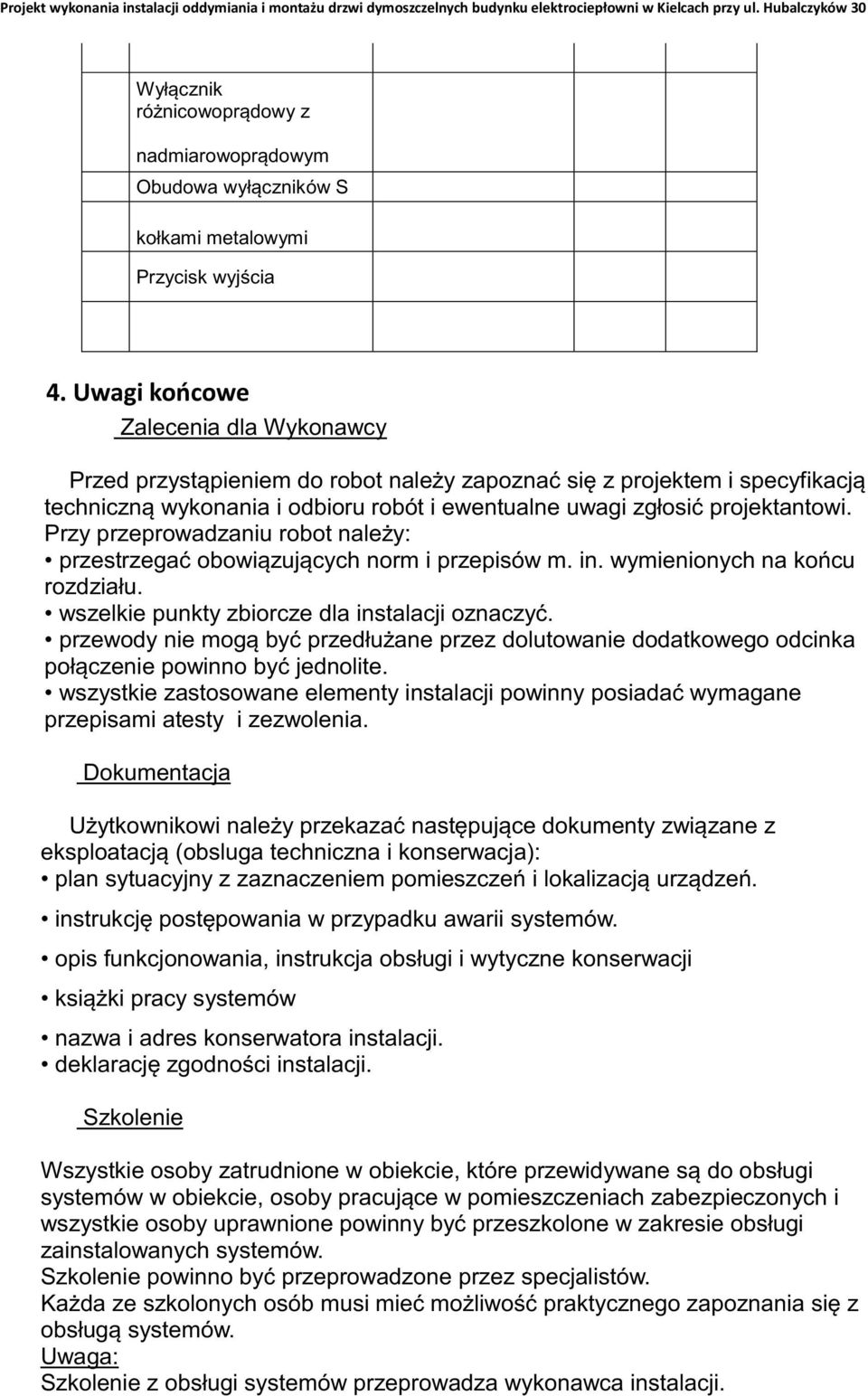

5 Projekt wykonania instalacji oddymiania i montażu drzwi dymoszczelnych budynku elektrociepłowni w Kielcach przy ul. Hubalczyków 30 Wyłącznik różnicowoprądowy z nadmiarowoprądowym Obudowa wyłączników S kołkami metalowymi Przycisk wyjścia 4. Uwagi końcowe Zalecenia dla Wykonawcy Przed przystąpieniem do robot należy zapoznać się z projektem i specyfikacją techniczną wykonania i odbioru robót i ewentualne uwagi zgłosić projektantowi. Przy przeprowadzaniu robot należy: przestrzegać obowiązujących norm i przepisów m. in. wymienionych na końcu rozdziału. wszelkie punkty zbiorcze dla instalacji oznaczyć. przewody nie mogą być przedłużane przez dolutowanie dodatkowego odcinka połączenie powinno być jednolite. wszystkie zastosowane elementy instalacji powinny posiadać wymagane przepisami atesty i zezwolenia. Dokumentacja Użytkownikowi należy przekazać następujące dokumenty związane z eksploatacją (obsluga techniczna i konserwacja): plan sytuacyjny z zaznaczeniem pomieszczeń i lokalizacją urządzeń. instrukcję postępowania w przypadku awarii systemów. opis funkcjonowania, instrukcja obsługi i wytyczne konserwacji książki pracy systemów nazwa i adres konserwatora instalacji. deklarację zgodności instalacji. Szkolenie Wszystkie osoby zatrudnione w obiekcie, które przewidywane są do obsługi systemów w obiekcie, osoby pracujące w pomieszczeniach zabezpieczonych i wszystkie osoby uprawnione powinny być przeszkolone w zakresie obsługi zainstalowanych systemów. Szkolenie powinno być przeprowadzone przez specjalistów. Każda ze szkolonych osób musi mieć możliwość praktycznego zapoznania się z obsługą systemów. Uwaga: Szkolenie z obsługi systemów przeprowadza wykonawca instalacji.

6 Piętro III Parter Przycisk RT 42 Przycisk LT 43 ZWORY ELEKTROMAGNETYCZNE E-1 Tytuł rysunku: SCHEMAT ODDYMIANIA Numer rysunku: Sprawdzający: Opracował: marzec 2013 Skala: 1:### Projektant: SWK/0067/POOE/10 Data opracowania: Projektował: IMIĘ I NAZWISKO: Specjalność nr uprawnień PODPIS Inwestor: PGE Górnictwo i Energetyka Konwencjonalna S.A. Oddział Elektrociepłownia Kielce Branża: Elektryczna Adres: Projekt wykonania instalacji oddymiania i montażu drzwi dymoszczelnych budynku elektrociepłowni. Al. Solidarności 34/ Kielce Generalny projektant: Usługi Projektowo - Budowlane "DESIGN STUDIO" Rafał Podstawka czujek przycisków przycisków napędów napędów dymu oddymiania przewietrzania grupa 1 grupa 2 Parter RT 42 RT 42 ZWORA ELEKTROMAGNETYCZNA ZWORA ELEKTROMAGNETYCZNA ZWORA ELEKTROMAGNETYCZNA ZWORA ELEKTROMAGNETYCZNA PIP 3A RT 42 Piętro III RT 42 TE TE siłownik klapy LT 43 siłownik klapy LT 43 siłownik klapy RZN 4416 MPD siłownik klapy RZN 4416 MPD Klatka 1 Klatka 2

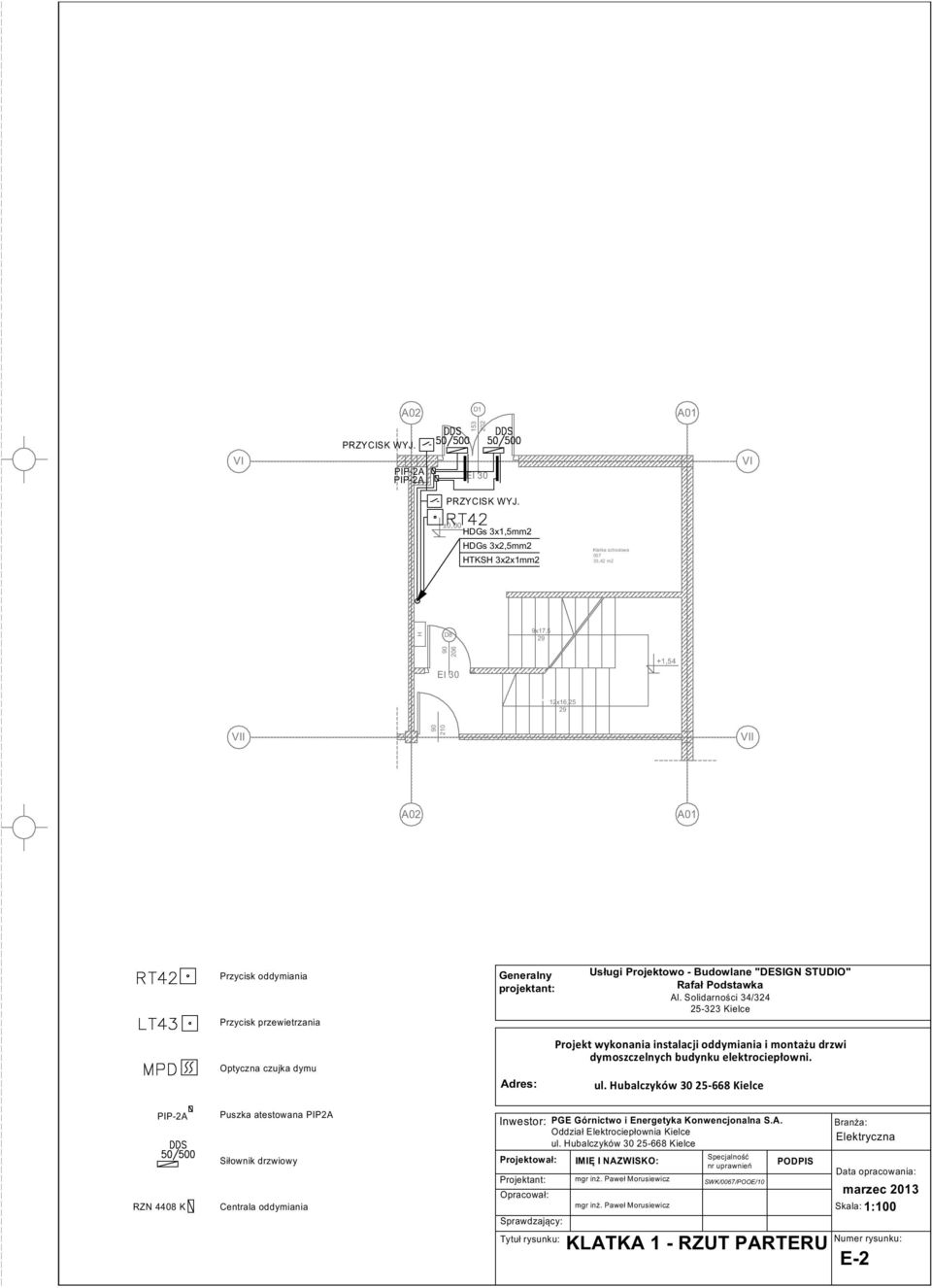

7 A02 D A01 VI WYJ. EI 30 VI WYJ. ±0,00 HDGs 3x1,5mm2 HDGs 3x2,5mm2 HTKSH 3x2x1mm2 Klatka schodowa ,42 m2 H D8 9x17, EI 30 +1,54 12x16,25 29 VII 210 VII A02 A01 Przycisk oddymiania Przycisk przewietrzania Optyczna czujka dymu Generalny projektant: Adres: Usługi Projektowo - Budowlane "DESIGN STUDIO" Rafał Podstawka Al. Solidarności 34/ Kielce Projekt wykonania instalacji oddymiania i montażu drzwi dymoszczelnych budynku elektrociepłowni. RZN 4408 K Puszka atestowana PIP2A Siłownik drzwiowy Centrala oddymiania Inwestor: Projektował: Projektant: Opracował: Sprawdzający: Tytuł rysunku: PGE Górnictwo i Energetyka Konwencjonalna S.A. Oddział Elektrociepłownia Kielce IMIĘ I NAZWISKO: Specjalność nr uprawnień SWK/0067/POOE/10 PODPIS KLATKA 1 - RZUT PARTERU Branża: Elektryczna Data opracowania: marzec 2013 Skala: 1:100 Numer rysunku: E-2

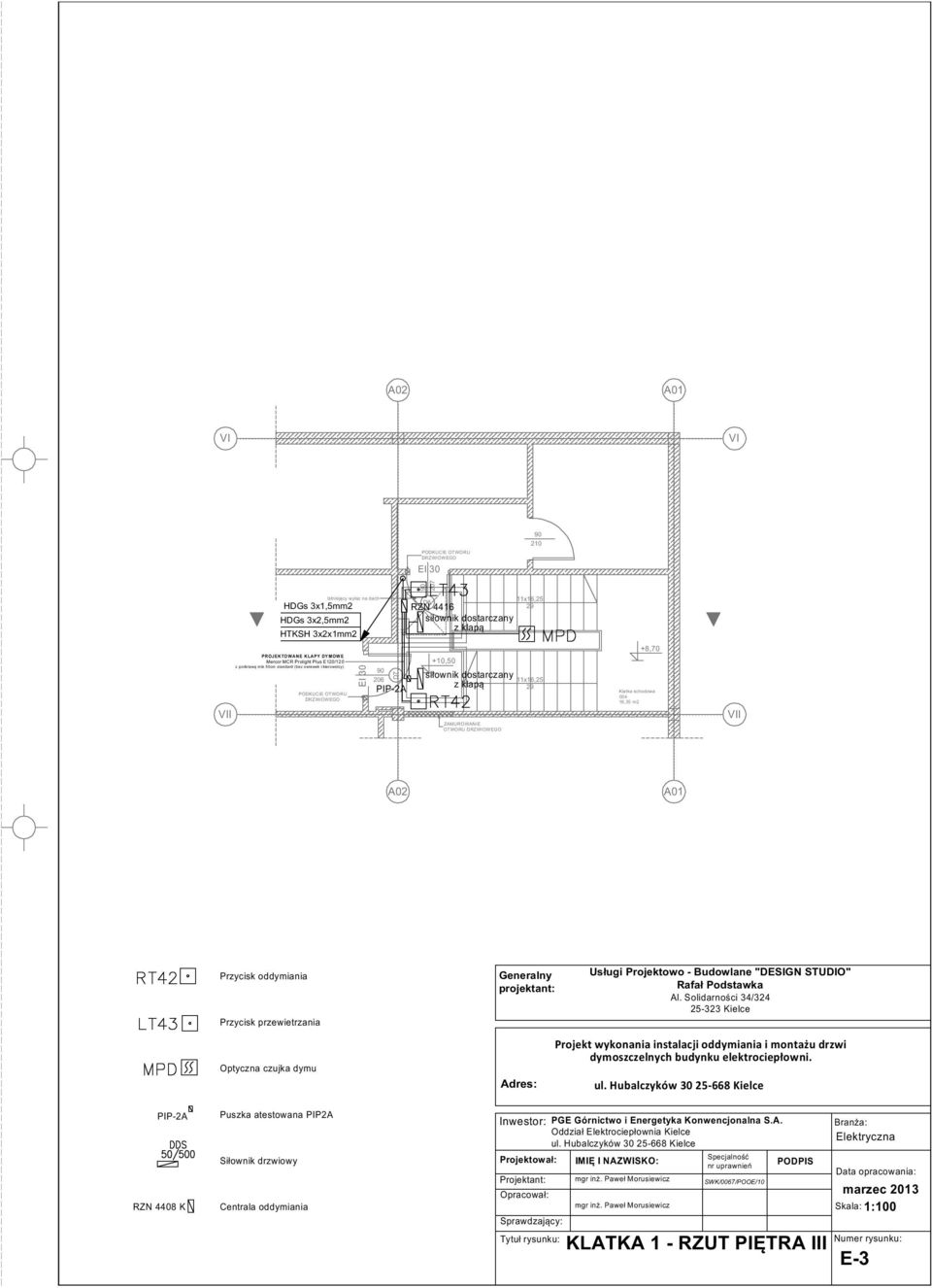

8 A02 A01 VI VI PODKUCIE OTWORU DRZWIOWEGO EI VII Istniejący wyłaz na dach 11x16,25 D6 HDGs 3x1,5mm2 RZN HDGs 3x2,5mm2 siłownik dostarczany z klapą HTKSH 3x2x1mm2 PROJEKTOWANE KLAPY DYMOWE Mercor MCR Prolight Plus E120/ ,50 z pods tawą m in 50cm standard (bez owiewek i kierownicy) siłownik dostarczany x16,25 z klapą 29 PODKUCIE OTWORU DRZWIOWEGO ZAMUROWANIE OTWORU DRZWIOWEGO EI 30 D7 H +8,70 Klatka schodowa ,35 m2 VII A02 A01 Przycisk oddymiania Przycisk przewietrzania Optyczna czujka dymu Generalny projektant: Adres: Usługi Projektowo - Budowlane "DESIGN STUDIO" Rafał Podstawka Al. Solidarności 34/ Kielce Projekt wykonania instalacji oddymiania i montażu drzwi dymoszczelnych budynku elektrociepłowni. RZN 4408 K Puszka atestowana PIP2A Siłownik drzwiowy Centrala oddymiania Inwestor: Projektował: Projektant: Opracował: Sprawdzający: Tytuł rysunku: PGE Górnictwo i Energetyka Konwencjonalna S.A. Oddział Elektrociepłownia Kielce IMIĘ I NAZWISKO: Specjalność nr uprawnień SWK/0067/POOE/10 PODPIS KLATKA 1 - RZUT PIĘTRA III Branża: Elektryczna Data opracowania: marzec 2013 Skala: 1:100 Numer rysunku: E-3
