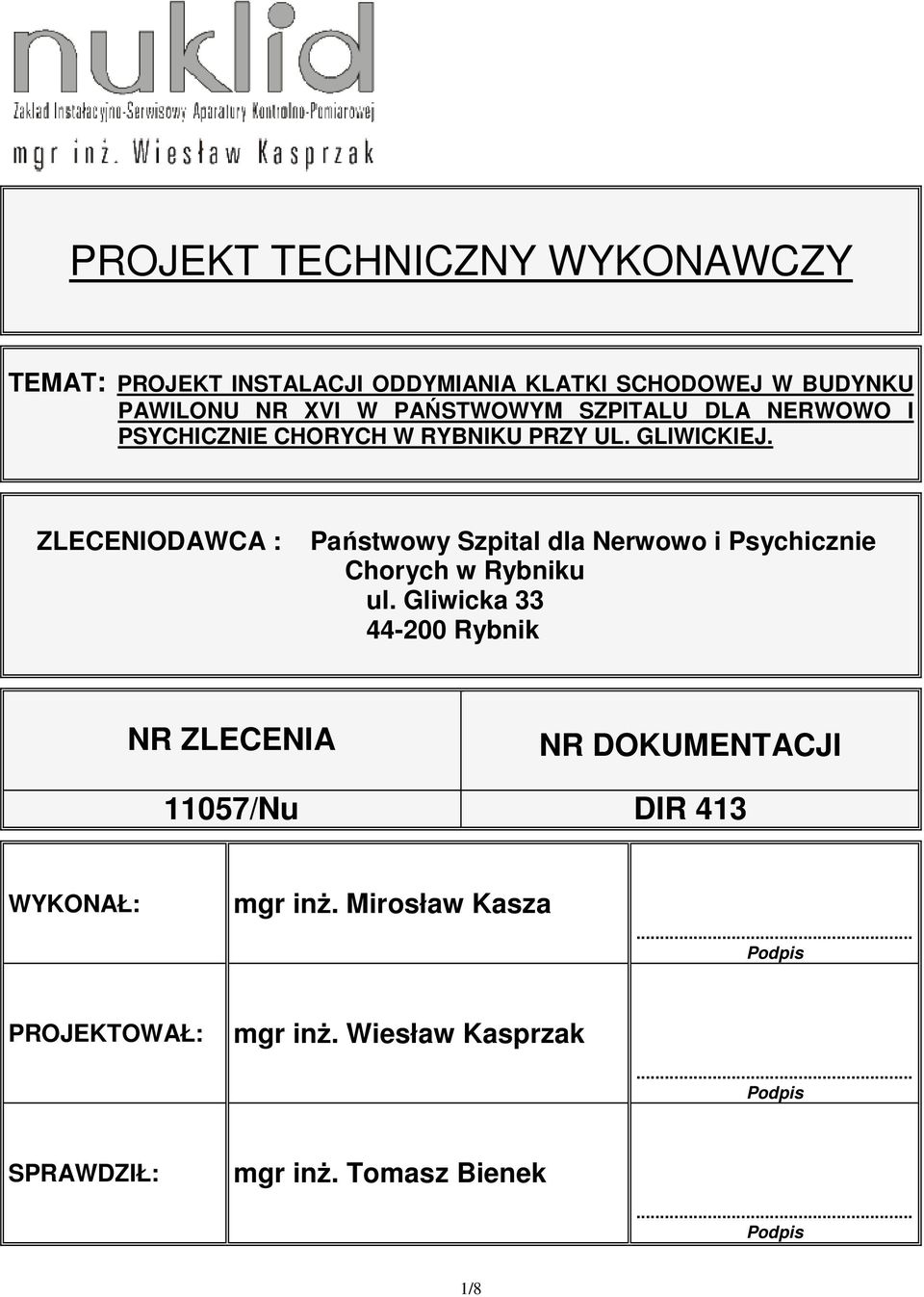

1 PROJEKT TECHNICZNY WYKONAWCZY TEMAT: PROJEKT INSTALACJI ODDYMIANIA KLATKI SCHODOWEJ W BUDYNKU PAWILONU NR XVI W PAŃSTWOWYM SZPITALU DLA NERWOWO I PSYCHICZNIE CHORYCH W RYBNIKU PRZY UL. GLIWICKIEJ. ZLECENIODAWCA : Państwowy Szpital dla Nerwowo i Psychicznie Chorych w Rybniku ul. Gliwicka Rybnik NR ZLECENIA NR DOKUMENTACJI 11057/Nu DIR 413 WYKONAŁ: mgr inŝ. Mirosław Kasza... Podpis PROJEKTOWAŁ: mgr inŝ. Wiesław Kasprzak... Podpis SPRAWDZIŁ: mgr inŝ. Tomasz Bienek... Podpis 1/8

2 SPIS TREŚCI A. INSTALACJA ELEKTRYCZNEGO ODDYMIANIA... 3 I. CZĘŚĆ OGÓLNA Przedmiot i zakres opracowania Zakres rzeczowy robót instalacji elektrycznego oddymiania... 3 II. OPIS TECHNICZNY Dobór urządzeń oddymiania Centralka oddymiania - wyposaŝenie i lokalizacja Ostrzegacz automatyczny Ostrzegacz nieautomatyczny Siłowniki Zasilanie urządzeń Zasilanie podstawowe Zasilanie rezerwowe Obliczenia Organizacja alarmu Linia dozorowa Eksploatacja Wydzielenie poŝarowe klatek schodowych Uwagi końcowe Zestawienie urządzeń i materiałów podstawowych instalacji oddymiania Wykaz norm związanych z tematyką oddymiania... 7 B. SPIS RYSUNKÓW /8

3 A. INSTALACJA ELEKTRYCZNEGO ODDYMIANIA I. CZĘŚĆ OGÓLNA 1.1 Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest projekt wykonawczy instalacji elektrycznego oddymiania klatki schodowej w budynku pawilonu nr XVI na terenie Państwowego Szpitala dla Nerwowo i Psychicznie Chorych w Rybniku przy ul. Gliwickiej Zakres rzeczowy robót instalacji elektrycznego oddymiania II. OPIS TECHNICZNY Lp. Zakres / Typ urządzenia Ilość sztuk 1. MontaŜ klapy oddymiającej 100 x 160cm, wyposaŝona w osłony przeciwwiatrowe o powierzchni czynnej 1,20m 2 1 szt. 2. MontaŜ centrali elektrycznego oddymiania 1 kpl. 3. MontaŜ akumulatorów 2 szt. 4. MontaŜ przycisków oddymiania RT45 3 szt. 5. MontaŜ czujki DOR-40 z gniazdem 3 kpl. 6. MontaŜ siłownika na oknie dopowietrzającym 1 kpl. 7. MontaŜ instalacji 1 kpl. 2.1 Dobór urządzeń oddymiania W projekcie zastosowano urządzenia posiadające certyfikaty (CNBOP) dopuszczenia wyrobu do uŝytkowania w ochronie przeciwpoŝarowej na terenie Polski Centralka oddymiania - wyposaŝenie i lokalizacja Centralka oddymiania powinna być wykonana w postaci szafki ściennej natynkowej. Centralka ma być zasilana napięciem przemiennym 230V. Napięcie robocze to 24V napięcia stałego na wyjściach, do których podłączone są urządzenia elektrycznego systemu sterowania oddymianiem. Ma być ona wyposaŝona w akumulatory pozwalające na pracę układu w ciągu 72 godzin po zaniku napięcia sieciowego. Centralka ma posiadać następujące moŝliwości: - automatycznego wyzwalania alarmu sygnałem z centrali sygnalizacji poŝaru, - ręcznego wyzwalania alarmu z przycisków oddymiania, - automatycznego wyzwalania alarmu z czujek dymowych, - przekazywania informacji o alarmie (sygnał NO/NC), - przekazywania informacji o uszkodzeniu centrali (sygnał NO/NC), - moŝliwość podłączenia przycisku przewietrzania, Centrala ma posiadać optyczną sygnalizację stanu jej pracy. Maksymalny pobór prądu przez siłowniki podłączone do centralki COD-1 nie moŝe przekroczyć 4A. Centralka będzie wyzwalana sygnałem z czujek optycznych lub (i) przycisków oddymiania. Miejsce zainstalowania centralki COD-1 to ostatnia kondygnacja oddymianej klatki schodowej. Centralkę naleŝy zainstalować na wysokości ok. 1,8m od podłogi (dolna krawędź) w miejscu zgodnie z rysunkiem S Ostrzegacz automatyczny W zaprojektowanej instalacji automatyczne wyzwalanie centralki oddymiania, realizowane jest za pomocą optycznych czujek dymu zainstalowanych na kondygnacjach: przyziemia oraz na II kondygnacji oddymianej klatki schodowej. Optyczna czujka dymu jest przeznaczona do wykrywania widzialnego dymu, powstającego w bezpłomieniowym początkowym stadium poŝaru, wtedy, gdy materiał zaczyna się tlić, a więc na ogół długo przed pojawieniem się otwartego płomienia i zauwaŝalnego wzrostu temperatury. Jest przewidziana do pracy w pomieszczeniach zamkniętych, w których w normalnych warunkach nie występuje dym, kurz i skraplanie pary wodnej. Jednak dzięki wprowadzeniu analogowej kompensacji zmian środowiskowych, 3/8

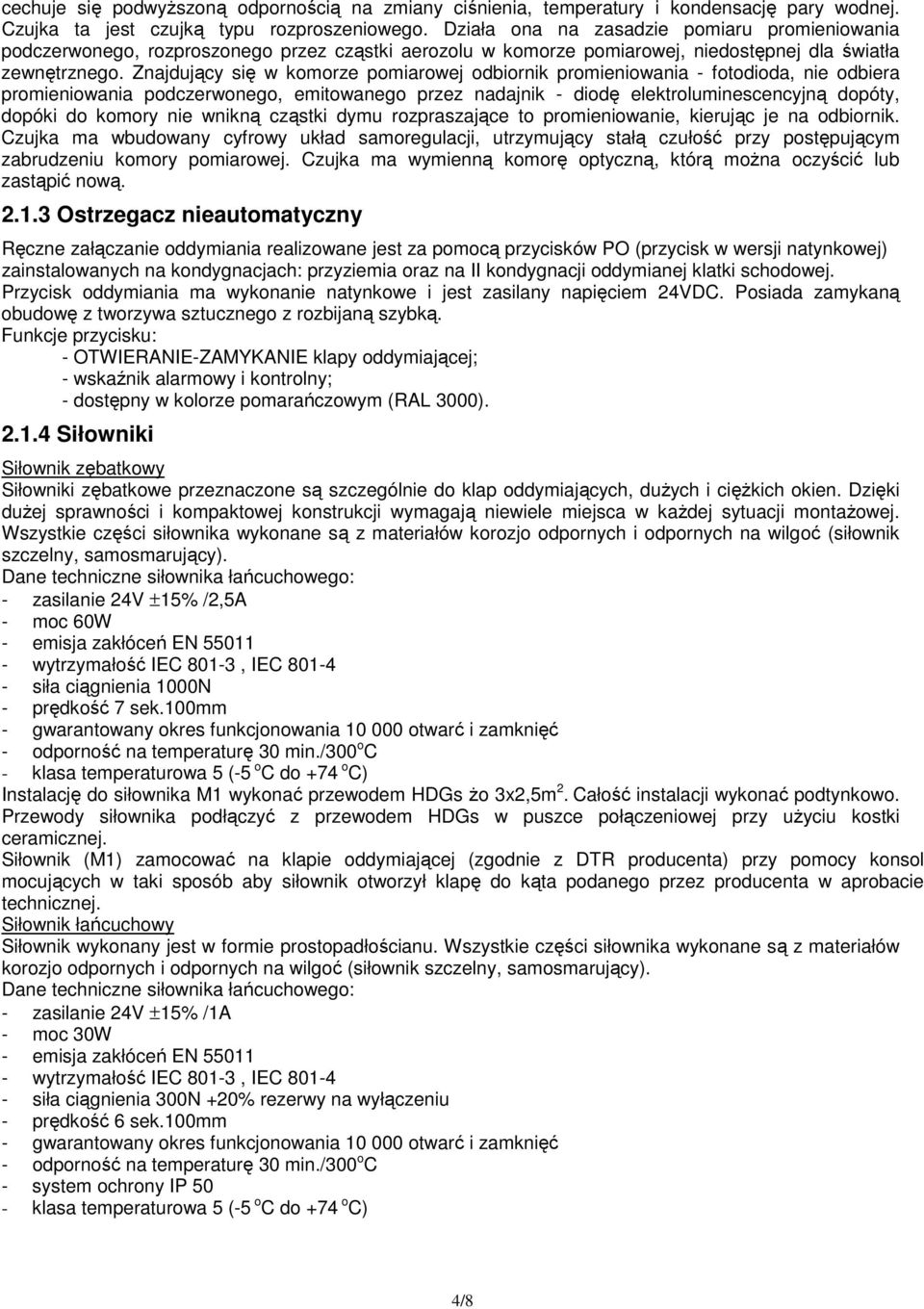

4 cechuje się podwyŝszoną odpornością na zmiany ciśnienia, temperatury i kondensację pary wodnej. Czujka ta jest czujką typu rozproszeniowego. Działa ona na zasadzie pomiaru promieniowania podczerwonego, rozproszonego przez cząstki aerozolu w komorze pomiarowej, niedostępnej dla światła zewnętrznego. Znajdujący się w komorze pomiarowej odbiornik promieniowania - fotodioda, nie odbiera promieniowania podczerwonego, emitowanego przez nadajnik - diodę elektroluminescencyjną dopóty, dopóki do komory nie wnikną cząstki dymu rozpraszające to promieniowanie, kierując je na odbiornik. Czujka ma wbudowany cyfrowy układ samoregulacji, utrzymujący stałą czułość przy postępującym zabrudzeniu komory pomiarowej. Czujka ma wymienną komorę optyczną, którą moŝna oczyścić lub zastąpić nową Ostrzegacz nieautomatyczny Ręczne załączanie oddymiania realizowane jest za pomocą przycisków PO (przycisk w wersji natynkowej) zainstalowanych na kondygnacjach: przyziemia oraz na II kondygnacji oddymianej klatki schodowej. Przycisk oddymiania ma wykonanie natynkowe i jest zasilany napięciem 24VDC. Posiada zamykaną obudowę z tworzywa sztucznego z rozbijaną szybką. Funkcje przycisku: - OTWIERANIE-ZAMYKANIE klapy oddymiającej; - wskaźnik alarmowy i kontrolny; - dostępny w kolorze pomarańczowym (RAL 3000) Siłowniki Siłownik zębatkowy Siłowniki zębatkowe przeznaczone są szczególnie do klap oddymiających, duŝych i cięŝkich okien. Dzięki duŝej sprawności i kompaktowej konstrukcji wymagają niewiele miejsca w kaŝdej sytuacji montaŝowej. Wszystkie części siłownika wykonane są z materiałów korozjo odpornych i odpornych na wilgoć (siłownik szczelny, samosmarujący). Dane techniczne siłownika łańcuchowego: - zasilanie 24V ±15% /2,5A - moc 60W - emisja zakłóceń EN wytrzymałość IEC 801-3, IEC siła ciągnienia 1000N - prędkość 7 sek.100mm - gwarantowany okres funkcjonowania otwarć i zamknięć - odporność na temperaturę 30 min./300 o C - klasa temperaturowa 5 (-5 o C do +74 o C) Instalację do siłownika M1 wykonać przewodem HDGs Ŝo 3x2,5m 2. Całość instalacji wykonać podtynkowo. Przewody siłownika podłączyć z przewodem HDGs w puszce połączeniowej przy uŝyciu kostki ceramicznej. Siłownik (M1) zamocować na klapie oddymiającej (zgodnie z DTR producenta) przy pomocy konsol mocujących w taki sposób aby siłownik otworzył klapę do kąta podanego przez producenta w aprobacie technicznej. Siłownik łańcuchowy Siłownik wykonany jest w formie prostopadłościanu. Wszystkie części siłownika wykonane są z materiałów korozjo odpornych i odpornych na wilgoć (siłownik szczelny, samosmarujący). Dane techniczne siłownika łańcuchowego: - zasilanie 24V ±15% /1A - moc 30W - emisja zakłóceń EN wytrzymałość IEC 801-3, IEC siła ciągnienia 300N +20% rezerwy na wyłączeniu - prędkość 6 sek.100mm - gwarantowany okres funkcjonowania otwarć i zamknięć - odporność na temperaturę 30 min./300 o C - system ochrony IP 50 - klasa temperaturowa 5 (-5 o C do +74 o C) 4/8

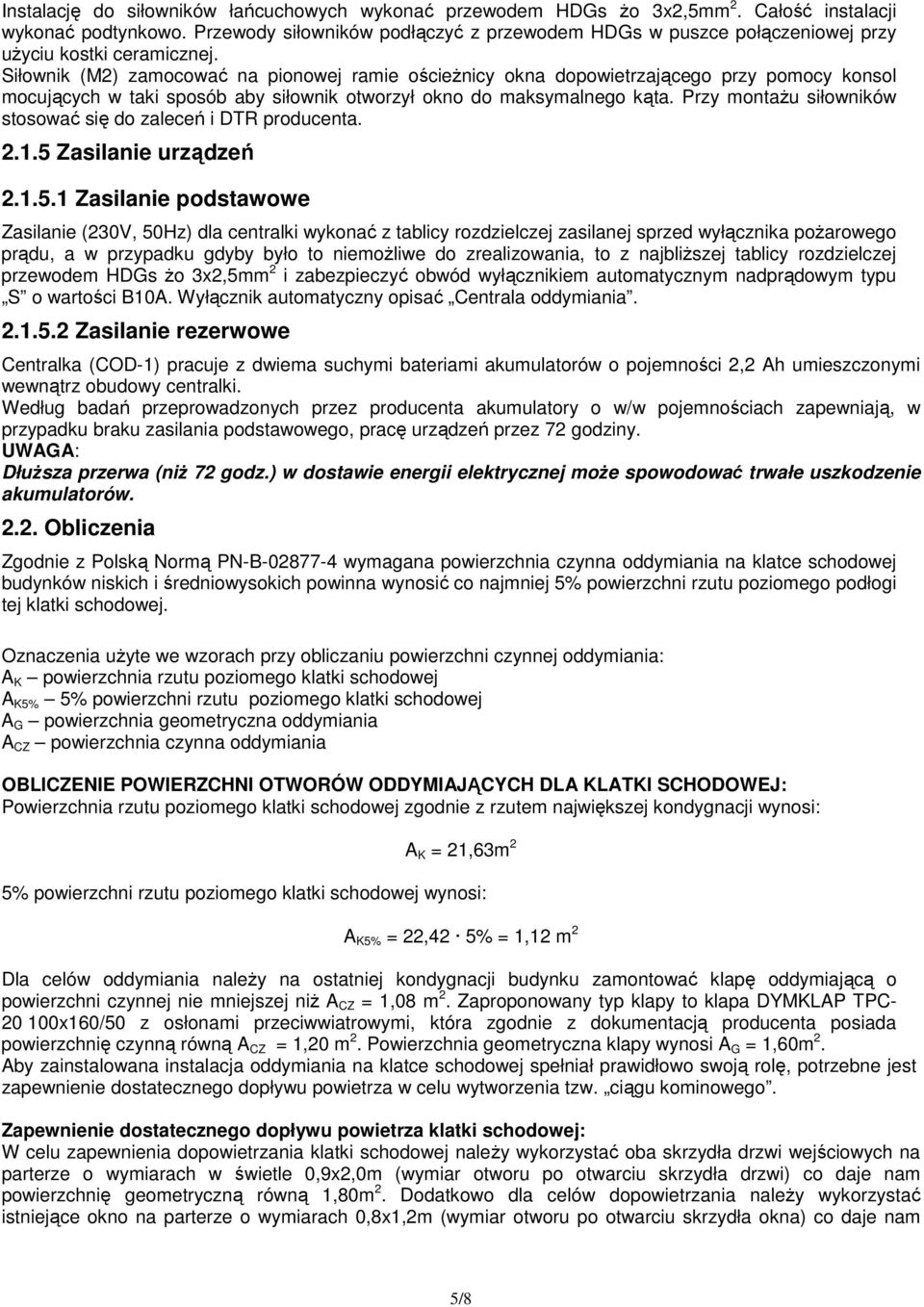

5 Instalację do siłowników łańcuchowych wykonać przewodem HDGs Ŝo 3x2,5mm 2. Całość instalacji wykonać podtynkowo. Przewody siłowników podłączyć z przewodem HDGs w puszce połączeniowej przy uŝyciu kostki ceramicznej. Siłownik (M2) zamocować na pionowej ramie ościeŝnicy okna dopowietrzającego przy pomocy konsol mocujących w taki sposób aby siłownik otworzył okno do maksymalnego kąta. Przy montaŝu siłowników stosować się do zaleceń i DTR producenta Zasilanie urządzeń Zasilanie podstawowe Zasilanie (230V, 50Hz) dla centralki wykonać z tablicy rozdzielczej zasilanej sprzed wyłącznika poŝarowego prądu, a w przypadku gdyby było to niemoŝliwe do zrealizowania, to z najbliŝszej tablicy rozdzielczej przewodem HDGs Ŝo 3x2,5mm 2 i zabezpieczyć obwód wyłącznikiem automatycznym nadprądowym typu S o wartości B10A. Wyłącznik automatyczny opisać Centrala oddymiania Zasilanie rezerwowe Centralka (COD-1) pracuje z dwiema suchymi bateriami akumulatorów o pojemności 2,2 Ah umieszczonymi wewnątrz obudowy centralki. Według badań przeprowadzonych przez producenta akumulatory o w/w pojemnościach zapewniają, w przypadku braku zasilania podstawowego, pracę urządzeń przez 72 godziny. UWAGA: DłuŜsza przerwa (niŝ 72 godz.) w dostawie energii elektrycznej moŝe spowodować trwałe uszkodzenie akumulatorów Obliczenia Zgodnie z Polską Normą PN-B wymagana powierzchnia czynna oddymiania na klatce schodowej budynków niskich i średniowysokich powinna wynosić co najmniej 5% powierzchni rzutu poziomego podłogi tej klatki schodowej. Oznaczenia uŝyte we wzorach przy obliczaniu powierzchni czynnej oddymiania: A K powierzchnia rzutu poziomego klatki schodowej A K5% 5% powierzchni rzutu poziomego klatki schodowej A G powierzchnia geometryczna oddymiania A CZ powierzchnia czynna oddymiania OBLICZENIE POWIERZCHNI OTWORÓW ODDYMIAJĄCYCH DLA KLATKI SCHODOWEJ: Powierzchnia rzutu poziomego klatki schodowej zgodnie z rzutem największej kondygnacji wynosi: A K = 21,63m 2 5% powierzchni rzutu poziomego klatki schodowej wynosi: A K5% = 22,42 5% = 1,12 m 2 Dla celów oddymiania naleŝy na ostatniej kondygnacji budynku zamontować klapę oddymiającą o powierzchni czynnej nie mniejszej niŝ A CZ = 1,08 m 2. Zaproponowany typ klapy to klapa DYMKLAP TPC x160/50 z osłonami przeciwwiatrowymi, która zgodnie z dokumentacją producenta posiada powierzchnię czynną równą A CZ = 1,20 m 2. Powierzchnia geometryczna klapy wynosi A G = 1,60m 2. Aby zainstalowana instalacja oddymiania na klatce schodowej spełniał prawidłowo swoją rolę, potrzebne jest zapewnienie dostatecznego dopływu powietrza w celu wytworzenia tzw. ciągu kominowego. Zapewnienie dostatecznego dopływu powietrza klatki schodowej: W celu zapewnienia dopowietrzania klatki schodowej naleŝy wykorzystać oba skrzydła drzwi wejściowych na parterze o wymiarach w świetle 0,9x2,0m (wymiar otworu po otwarciu skrzydła drzwi) co daje nam powierzchnię geometryczną równą 1,80m 2. Dodatkowo dla celów dopowietrzania naleŝy wykorzystać istniejące okno na parterze o wymiarach 0,8x1,2m (wymiar otworu po otwarciu skrzydła okna) co daje nam 5/8

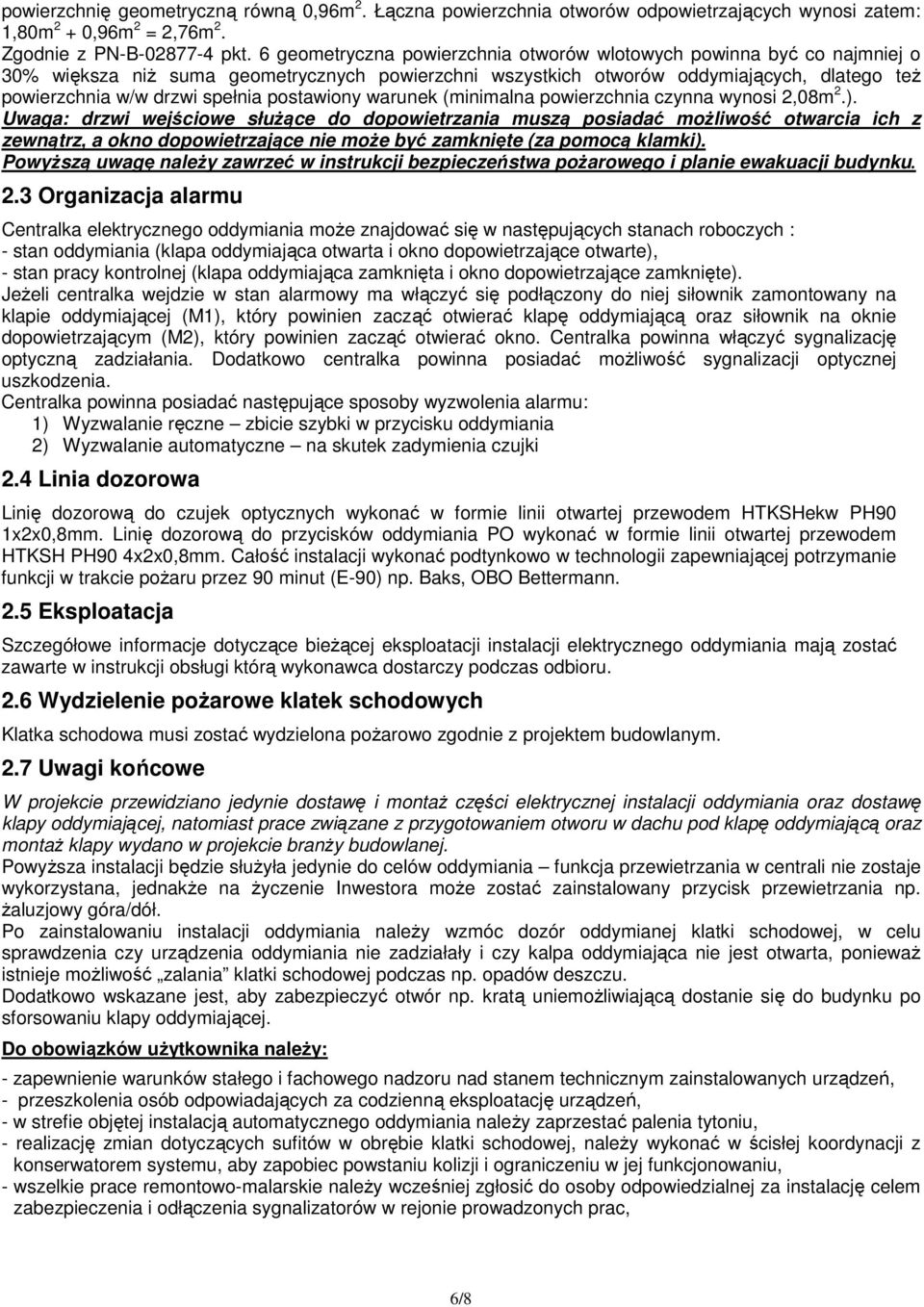

6 powierzchnię geometryczną równą 0,96m 2. Łączna powierzchnia otworów odpowietrzających wynosi zatem: 1,80m 2 + 0,96m 2 = 2,76m 2. Zgodnie z PN-B pkt. 6 geometryczna powierzchnia otworów wlotowych powinna być co najmniej o 30% większa niŝ suma geometrycznych powierzchni wszystkich otworów oddymiających, dlatego teŝ powierzchnia w/w drzwi spełnia postawiony warunek (minimalna powierzchnia czynna wynosi 2,08m 2.). Uwaga: drzwi wejściowe słuŝące do dopowietrzania muszą posiadać moŝliwość otwarcia ich z zewnątrz, a okno dopowietrzające nie moŝe być zamknięte (za pomocą klamki). PowyŜszą uwagę naleŝy zawrzeć w instrukcji bezpieczeństwa poŝarowego i planie ewakuacji budynku. 2.3 Organizacja alarmu Centralka elektrycznego oddymiania moŝe znajdować się w następujących stanach roboczych : - stan oddymiania (klapa oddymiająca otwarta i okno dopowietrzające otwarte), - stan pracy kontrolnej (klapa oddymiająca zamknięta i okno dopowietrzające zamknięte). JeŜeli centralka wejdzie w stan alarmowy ma włączyć się podłączony do niej siłownik zamontowany na klapie oddymiającej (M1), który powinien zacząć otwierać klapę oddymiającą oraz siłownik na oknie dopowietrzającym (M2), który powinien zacząć otwierać okno. Centralka powinna włączyć sygnalizację optyczną zadziałania. Dodatkowo centralka powinna posiadać moŝliwość sygnalizacji optycznej uszkodzenia. Centralka powinna posiadać następujące sposoby wyzwolenia alarmu: 1) Wyzwalanie ręczne zbicie szybki w przycisku oddymiania 2) Wyzwalanie automatyczne na skutek zadymienia czujki 2.4 Linia dozorowa Linię dozorową do czujek optycznych wykonać w formie linii otwartej przewodem HTKSHekw PH90 1x2x0,8mm. Linię dozorową do przycisków oddymiania PO wykonać w formie linii otwartej przewodem HTKSH PH90 4x2x0,8mm. Całość instalacji wykonać podtynkowo w technologii zapewniającej potrzymanie funkcji w trakcie poŝaru przez 90 minut (E-90) np. Baks, OBO Bettermann. 2.5 Eksploatacja Szczegółowe informacje dotyczące bieŝącej eksploatacji instalacji elektrycznego oddymiania mają zostać zawarte w instrukcji obsługi którą wykonawca dostarczy podczas odbioru. 2.6 Wydzielenie poŝarowe klatek schodowych Klatka schodowa musi zostać wydzielona poŝarowo zgodnie z projektem budowlanym. 2.7 Uwagi końcowe W projekcie przewidziano jedynie dostawę i montaŝ części elektrycznej instalacji oddymiania oraz dostawę klapy oddymiającej, natomiast prace związane z przygotowaniem otworu w dachu pod klapę oddymiającą oraz montaŝ klapy wydano w projekcie branŝy budowlanej. PowyŜsza instalacji będzie słuŝyła jedynie do celów oddymiania funkcja przewietrzania w centrali nie zostaje wykorzystana, jednakŝe na Ŝyczenie Inwestora moŝe zostać zainstalowany przycisk przewietrzania np. Ŝaluzjowy góra/dół. Po zainstalowaniu instalacji oddymiania naleŝy wzmóc dozór oddymianej klatki schodowej, w celu sprawdzenia czy urządzenia oddymiania nie zadziałały i czy kalpa oddymiająca nie jest otwarta, poniewaŝ istnieje moŝliwość zalania klatki schodowej podczas np. opadów deszczu. Dodatkowo wskazane jest, aby zabezpieczyć otwór np. kratą uniemoŝliwiającą dostanie się do budynku po sforsowaniu klapy oddymiającej. Do obowiązków uŝytkownika naleŝy: - zapewnienie warunków stałego i fachowego nadzoru nad stanem technicznym zainstalowanych urządzeń, - przeszkolenia osób odpowiadających za codzienną eksploatację urządzeń, - w strefie objętej instalacją automatycznego oddymiania naleŝy zaprzestać palenia tytoniu, - realizację zmian dotyczących sufitów w obrębie klatki schodowej, naleŝy wykonać w ścisłej koordynacji z konserwatorem systemu, aby zapobiec powstaniu kolizji i ograniczeniu w jej funkcjonowaniu, - wszelkie prace remontowo-malarskie naleŝy wcześniej zgłosić do osoby odpowiedzialnej za instalację celem zabezpieczenia i odłączenia sygnalizatorów w rejonie prowadzonych prac, 6/8

7 - dla zapewnienia niezawodnego działania instalacji oddymiania wraz z całym układem wyzwalania muszą być sprawdzane przez specjalistę pod względem sprawności działania i gotowości eksploatacyjnej, oraz konserwowane w regularnych odstępach czasu - wykonywać konserwację urządzeń oraz przegląd instalacji oddymiania minimum raz w roku (lub zgodnie z zaleceniami producenta co pół roku) przez podmiot posiadający odpowiednią wiedzę i doświadczenie. 2.8 Zestawienie urządzeń i materiałów podstawowych instalacji oddymiania L.p. Wyszczególnienie Typ sprzętu Ilość Urządzenia TPC x160/50 1 kpl. Klapa dymowa 100 x 160cm, ocieplona, powłoka poliwęglanowa 1. o gr. 16mm lub większej, wyposaŝona w osłony przeciwwiatrowe o powierzchni czynnej 1,20m 2 lub inna o pow. czynnej oddymiania min. 1,08m 2 2. Centralka oddymiania RZN-4404-K 1 kpl. 3. Akumulator 2,2Ah/12V 2 szt. 4. Siłownik zębatkowy ZA101/1000-HS 1 szt. 5. Konsola do siłownika - 1 kpl. 6. Siłownik łańcuchowy KA 34/800 1 szt. 7. Konsola mocująca dla siłownika - 1 kpl. 8. Czujka optyczna DOR 40 3 szt. 9. Gniazdo czujki G 40 3 szt. 10. Przycisk oddymiania RT 45 3 szt. 11. Wyłącznik nadprądowy automatyczny S301 B10A 1 szt. 12. Puszka połączeniowa natynkowa z kostką ceramiczną PIP-2 2 szt. Materiały instalacyjne 13. Przewód HDGs Ŝo 3x2,5mm 2 80 m 14. Przewód HTKSH PH90 4x2x0,8mm 50 m 15. Przewód HTKSHekw PH90 1x2x0,8mm 50 m 16. Uchwyty i kotwy zapewniające podtrzymanie funkcji w trakcie Np. BAKS, OBO poŝaru przez 90 minut Bettermann 600 kpl. 17. Kołek rozporowy Ø 10 4 szt. 18. Kołek rozporowy Ø 5 26 szt. PowyŜsze zestawienie materiałów nie obejmuje prac budowlanych. 2.9 Wykaz norm związanych z tematyką oddymiania PN-B Ochrona przeciwpoŝarowa budynków. Instalacje grawitacyjne do odprowadzania dymu i ciepła. Klapy dymowe. Wymagania i metody badań PN-B Ochrona przeciwpoŝarowa budynków. Instalacje grawitacyjne do odprowadzania dymu i ciepła. Zasady projektowania 7/8

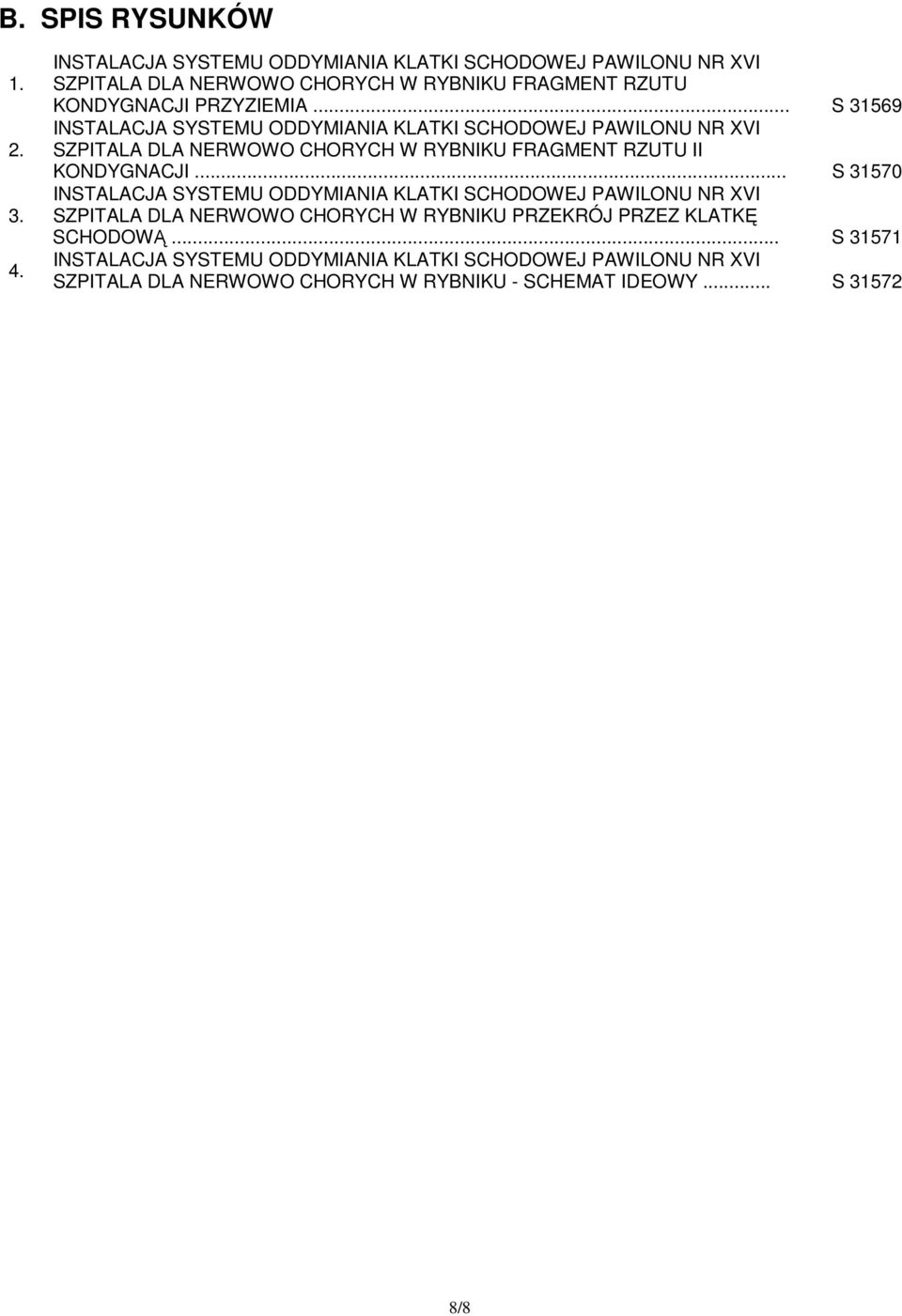

8 B. SPIS RYSUNKÓW INSTALACJA SYSTEMU ODDYMIANIA KLATKI SCHODOWEJ PAWILONU NR XVI SZPITALA DLA NERWOWO CHORYCH W RYBNIKU FRAGMENT RZUTU KONDYGNACJI PRZYZIEMIA... S INSTALACJA SYSTEMU ODDYMIANIA KLATKI SCHODOWEJ PAWILONU NR XVI SZPITALA DLA NERWOWO CHORYCH W RYBNIKU FRAGMENT RZUTU II KONDYGNACJI... S INSTALACJA SYSTEMU ODDYMIANIA KLATKI SCHODOWEJ PAWILONU NR XVI SZPITALA DLA NERWOWO CHORYCH W RYBNIKU PRZEKRÓJ PRZEZ KLATKĘ SCHODOWĄ... S INSTALACJA SYSTEMU ODDYMIANIA KLATKI SCHODOWEJ PAWILONU NR XVI SZPITALA DLA NERWOWO CHORYCH W RYBNIKU - SCHEMAT IDEOWY... S /8
