B U D O P L A N Sp.j Płock, ul. Wańkowicza 12, Tel./Fax (024) Tel. (024) biuro@budoplan.eu NIP:

Wielkość: px
Rozpocząć pokaz od strony:

Download "B U D O P L A N Sp.j. 09-410 Płock, ul. Wańkowicza 12, Tel./Fax (024) 2628437 Tel. (024) 2640384 E-mail:biuro@budoplan.eu NIP: 774-18-23-738"

Transkrypt

1 B U D O P L A N Sp.j Płock, ul. Wańkowicza 12, Tel./Fax (024) Tel. (024) biuro@budoplan.eu NIP: INWESTOR: ADRES OBIEKTU: OBIEKT: NAZWA OPRACOWANIA: BRANŻA: PROJEKTANT: PAŃSTWOWA WYŻSZA SZKOŁA ZAWODOWA w Płocku PŁOCK ul. PLAC DĄBROWSKIEGO 2 KOMPLEKS BUDYNKÓW PWSZ W PŁOCKU Dz. nr ew.: 1028/10, 1028/11, 1028/12, 1028/3, 1028/4, 1028/7, 1027/5 ANEKS NR 2 DO PROJEKTU ROZBUDOWA W KOMPLEKSIE BUDYNKÓW PWSZ zgodnie z decyzją nr 1/PG/2006 PROJEKT WYKONAWCZY Oświetlenie awaryjne ewakuacyjne, przeciwpożarowy wyłącznik prądu i oddymianie ELEKTRYCZNA Imię i nazwisko nr uprawnień Podpis: mgr inż. Marian Malowaniec upr. nr 45/93 MAZ/IE/7250/01 SPRAWDZAJĄCY: mgr inż. Tomasz Flak ZAWARTOŚĆ OPRACOWANIA: Wg spisu treści DATA OPRACOWANIA: Marzec 2013r. Egz. 1. str. 1

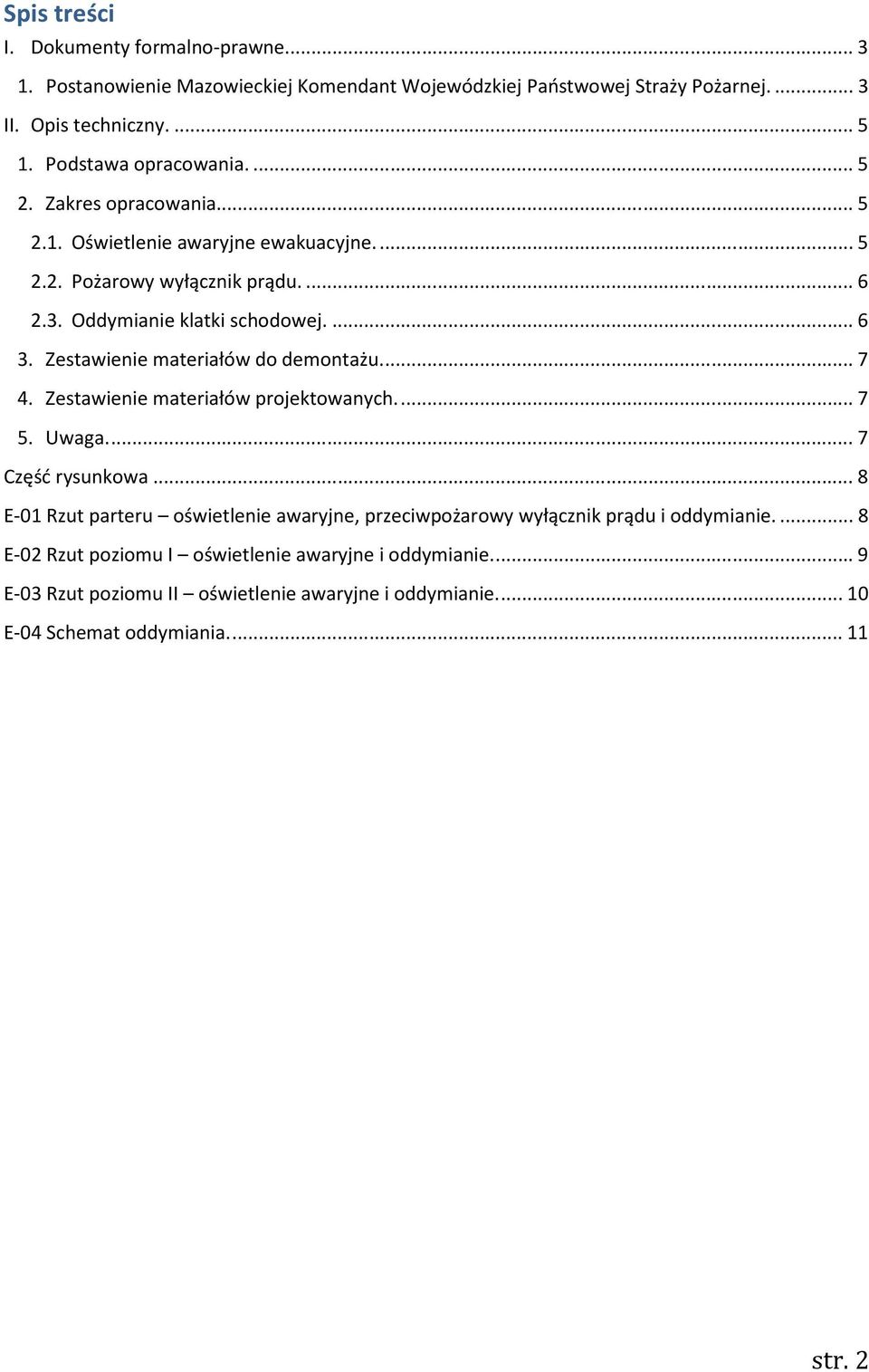

2 Spis treści I. Dokumenty formalno-prawne Postanowienie Mazowieckiej Komendant Wojewódzkiej Państwowej Straży Pożarnej II. Opis techniczny Podstawa opracowania Zakres opracowania Oświetlenie awaryjne ewakuacyjne Pożarowy wyłącznik prądu Oddymianie klatki schodowej Zestawienie materiałów do demontażu Zestawienie materiałów projektowanych Uwaga Część rysunkowa... 8 E-01 Rzut parteru oświetlenie awaryjne, przeciwpożarowy wyłącznik prądu i oddymianie E-02 Rzut poziomu I oświetlenie awaryjne i oddymianie E-03 Rzut poziomu II oświetlenie awaryjne i oddymianie E-04 Schemat oddymiania str. 2

3 I. Dokumenty formalno-prawne. 1. Postanowienie Mazowieckiej Komendant Wojewódzkiej Państwowej Straży Pożarnej. str. 3

4 str. 4

5 II. Opis techniczny. 1. Podstawa opracowania. Postanowienie Mazowieckiej Komendy Wojewódzkiej Państwowej Straży Pożarnej znak WZ.5595/207/12 z dnia r, Uzgodnienia międzybranżowe Wyznaczone drogi ewakuacyjne budynku Projekt budowlany i wykonawczy rozbudowy w kompleksie budynków PWSZ zgodnie z decyzją nr 1/PG/2006, Wizja lokalna na obiekcie Ekspertyza techniczna stanu ochrony przeciwpożarowej części kompleksu budynków Państwowej Szkoły Zawodowej w Płocku Obowiązujące przepisy i normy w tym PN-EN 1838 Zastosowanie oświetlenia. Oświetlenie awaryjne oraz Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75/2002. Poz. 690, z późniejszymi zmianami 181) 2. Zakres opracowania. Niniejsze opracowanie obejmuje projekt oświetlenia awaryjnego ewakuacyjnego oraz wyłączenie pożarowej obiektu. Dokumentacja obejmuje: Oświetlenie awaryjne ewakuacyjne Przeciwpożarowy wyłącznik prądu Odymianie klatki schodowej 2.1. Oświetlenie awaryjne ewakuacyjne. W oparciu o Postanowienie Mazowieckiej Komendanta Wojewódzkiego Państwowej Straży Pożarnej z dnia r. wraz z Ekspertyzą Techniczną Stanu Ochrony Przeciwpożarowej Części Kompleksu Budynków Państwowej Szkoły Zawodowej w Płocku oraz w oparciu o wymagania normy PN-EN 1838 Zastosowanie oświetlenia. Oświetlenie awaryjne oświetlenie awaryjne i ewakuacyjne ujęte w Projekcie rozbudowy w kompleksie budynków PWSZ zgodnie z decyzją nr 1/PG/2006 Projekt budowlany i wykonawczy instalacji elektrycznych należy skorygować i wykonać zgodnie z niniejszym projektem. W celu zapewnienia wymaganego normą natężenia oświetlenia na drodze ewakuacyjnej oprawy podstawowe zostały wyposażone w moduł awaryjny podtrzymujący oświetlenie od zaniku napięcia przez minimum 1h. Załączenie oświetlenia awaryjnego następuje z chwilą zaniku napięcia sieciowego. Oprawy wyposażone w moduł zasilanie awaryjnego zostały zaznaczone na rysunkach symbolem AW. W obiekcie na drogach komunikacyjnych zaprojektowano oprawy kierunkowe wyposażone w moduł zasilania awaryjnego. W budynku zostały zaprojektowane dodatkowe oprawy oświetlenia awaryjnego typu LED POINT produkcji Es System oraz oprawy kierunkowe Monitor produkcji Es System. Ze względu na to, że część dróg ewakuacyjnych została wyznaczona w starej części budynku zastały doprojektowane tam oprawy oświetlenia awaryjnego i awaryjnego ewakuacyjnego. Zasilanie tych opraw należy wykonać z istniejących obwodów oświetleniowych z przed wyłączników oświetleniowych. str. 5

6 Rozmieszczenie poszczególnych opraw zostało pokazane na planach instalacyjnych. Projektowane oświetlenie spełnia następujące wymagania: - czas pracy lamp minimum 1godz., - Na drodze ewakuacyjnej 50% wymaganego natężenia oświetlenia powinno być wytworzone w ciągu 5s, a pełny poziom natężenia oświetlenia w ciągu 60s, - natężenie E min 1 Lx (w osi drogi), - Poziom natężenia oświetlenia w miejscach zainstalowania urządzeń pożarowych jak hydranty, przyciski ROP itp. min. 5 lx, - Natężenie oświetlenia na drogach dojścia do dróg ewakuacyjnych minimum 0,5lx. Oprawy oświetlenia ewakuacyjnego oznaczyć należy żółtym paskiem o szer. 2cm. Dodatkowe oprawy oświetlenia awaryjnego i awaryjnego ewakuacyjnego niewystępujące w poprzednim projekcie należy zasilić przewodem YDYp3x1,5mm² p/t z najbliższego punktu rozdzielczego (puszka, oprawa awaryjna itp.) z zachowaniem ciągłości zasilania opraw awaryjnych. Oświetlenie awaryjne ewakuacyjne pracuje na ciemno. Do przebudowanego oświetlenia awaryjnego wg niniejszego projektu należy wykorzystać oprawy istniejące oraz oprawy nowe wg wykazu. Wszystkie oprawy awaryjne muszą posiadać świadectwo dopuszczenie CNOBP w Józefowie (k. Warszawy). Po wykonaniu oświetlenia należy wykonać pomiary oświetlenia awaryjnego oraz sporządzić protokół z działania tego oświetlenia Pożarowy wyłącznik prądu. Obecnie w obiekcie zainstalowane są dwa przeciwpożarowe wyłączniki prądu, jeden do wyłączenia zasilania podstawowego obiektu, drugi zaś do wyłączenia zasilania gwarantowanego (UPS). Istniejące przeciwpożarowe wyłączniki prądu zlokalizowane są przy wejściu głównym w pobliżu portierni. Istniejące przyciski należy zdemontować i zastąpić je jednym przeciwpożarowym wyłącznikiem pożarowym wyposażonym w dwa styki, po wciśnięciu którego nastąpi odłączenie zasilania podstawowego i gwarantowanego (UPS). Projektowany przycisk należy zlokalizować w miejscu zdemontowanych przycisków pożarowych przy wejściu głównym do obiektu. Po zamontowaniu przycisku pożarowego należy dokonać sprawdzenia jego działania, z którego należy sporządzić protokół. Zamontowany przycisk pożarowy powinien posiadać certyfikat i świadectwo dopuszczenia CNOBP w Józefowie (k. Warszawy) Oddymianie klatki schodowej. Obecnie w obiekcie na klatce schodowej istnieje system oddymiania składający się z klapy dymowej zlokalizowanej na dachu klatki schodowe, która jest wyposażona w siłownik elektryczny o obciążalności 4A centrali oddymiającej MCR (sterownik) zlokalizowanej na drugim piętrze klatki schodowej czterech przycisków ręcznego oddymiania (RPO) klapy dymowej zlokalizowane: o w pomieszczeniu portierni na parterze (1 szt.) o na każdym poziomie klatki schodowej (3 szt.) przycisku przewietrzania zlokalizowanego w pomieszczeniu portierni na parterze czujki dymu zlokalizowanej na drugim piętrze klatki schodowej str. 6

7 Istniejąca centrala oddymiająca zasilana jest przewodem HLGS 3x1,5mm² z przed wyłącznika głównego tablicy głównej. W celu spełnienia warunków oddymiania system ten należy rozbudować o siłownik drzwiowy RWA K600 GEZE umożliwiający otwarcie drzwi i elektrozaczep 24VDC NC w celu napowietrzenia klatki schodowej. Urządzenia te należy zamontować w drzwiach wyjściowych z klatki schodowej na zewnątrz. Zasilanie w/w urządzeń należy wykonać z istniejącej centrali oddymiającej kablem HLGs3x2,5mm² wg schematu. Po wciśnięciu któregokolwiek przycisku ROP następuje jednoczesne otwarcie kalpy dymowej i drzwi napowietrzających (zwolnienie elektrozaczepu i zadziałanie siłownika w drzwiach napowietrzających). 3. Zestawienie materiałów do demontażu. Lp. Nazwa Ilość 1 Oprawa ewakuacyjne 3 kpl. 2 Przeciwpożarowe wyłączniki prądu 2 kpl. Zdemontowane oprawy ewakuacyjne należy wykorzystać 4. Zestawienie materiałów projektowanych. Lp. Nazwa Ilość 1 Przeciwpożarowy wyłącznik prądu (dwustykowy) 1 kpl. 2 Oprawa Monitor 1 produkcji Es System 16 kpl. 3 Oprawa Monitor 2 produkcji Es System 6 kpl. 4 Oprawa Monitor IP65 LED produkcji Es System 4 kpl. 5 Oprawa oświetlenia awaryjnego LED Point produkcji Es System 4 kpl. 6 Siłownik drzwiowy RWA K600 GEZE 1 kpl. 7 Elektrozaczep 24VDC NC 1 kpl. 8 Przewód HLGs3x2,5mm² 25m 9 Przewód YDYp 3x1,5mm² 180m 9 Pozostałe materiały wg KNR lub KNNR - 5. Uwaga. Niniejsze opracowanie projektowe zastępuje Projekcie rozbudowy w kompleksie budynków PWSZ zgodnie z decyzją nr 1/PG/2006 Projekt budowlany i wykonawczy instalacji elektrycznych w zakresie instalacji oświetlenia awaryjnego i awaryjnego ewakuacyjnego, przycisku wyłączenia pożarowego (głównego wyłącznika prądu) oraz instalacji oddymiania. Oprawy awaryjne ewakuacyjne wyposażone w piktogram Wyjście ewakuacyjne należy lokalizować wyłącznie nad drzwiami ewakuacyjnymi wyjścia z budynku, pozostałe oprawy awaryjne ewakuacyjne muszą być wyposażone w piktogram z kierunkiem ewakuacji. Istniejące piktogramy dostosować do w/w wymogów. Dopuszcza się zastosowanie innych materiałów i urządzeń pod warunkiem zachowania niepogorszonych parametrów i wymogów w zakresie świadectw dopuszczenia i certyfikatów. Miejsce podłączeń nowych opraw awaryjnych należy uzgodnić na bieżąco z projektantem instalacji elektrycznych. str. 7
