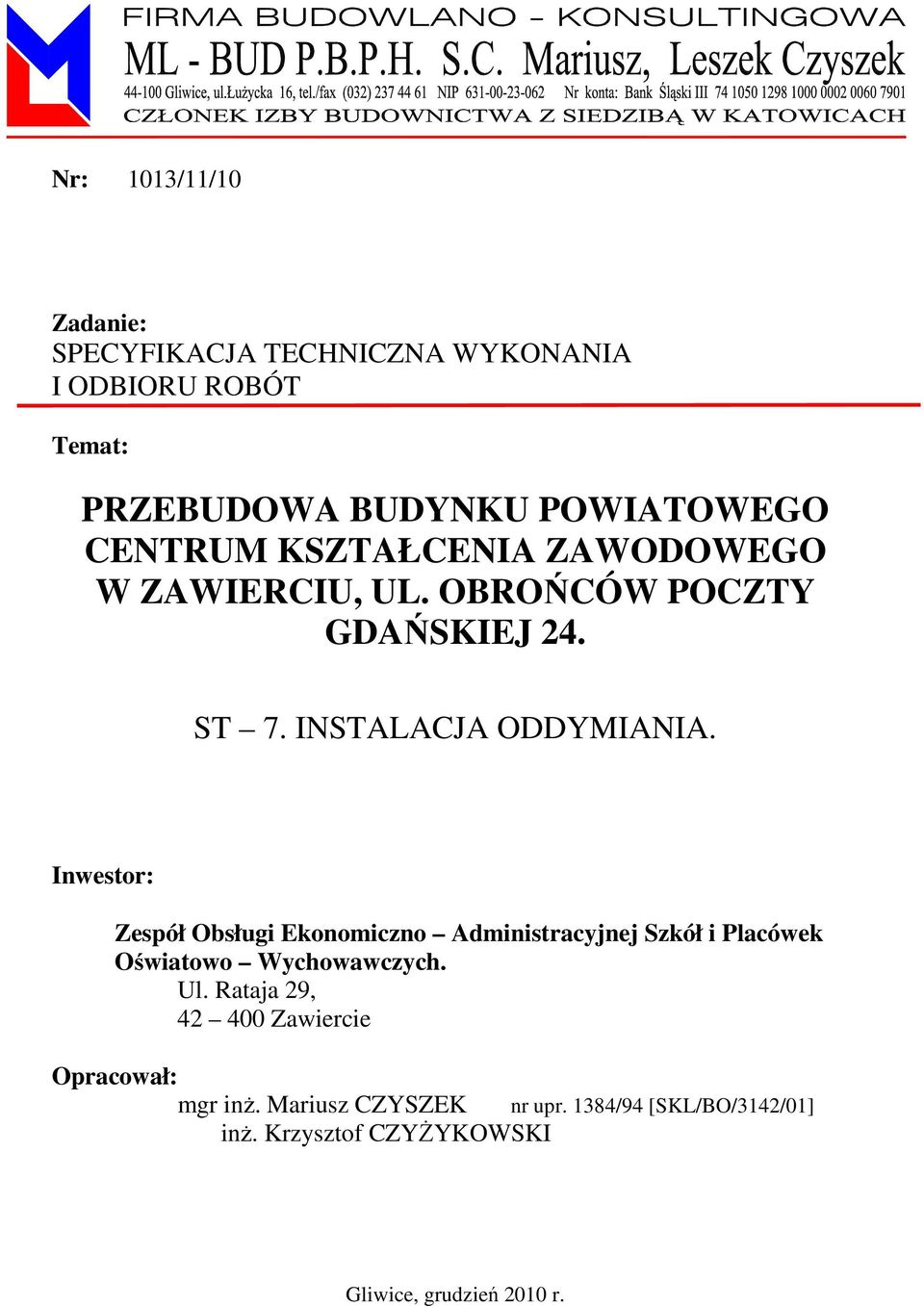

1 Nr: 1013/11/10 Zadanie: SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT Temat: PRZEBUDOWA BUDYNKU POWIATOWEGO CENTRUM KSZTAŁCENIA ZAWODOWEGO W ZAWIERCIU, UL. OBROŃCÓW POCZTY GDAŃSKIEJ 24.. Inwestor: Zespół Obsługi Ekonomiczno Administracyjnej Szkół i Placówek Oświatowo Wychowawczych. Ul. Rataja 29, Zawiercie Opracował: mgr inŝ. Mariusz CZYSZEK inŝ. Krzysztof CZYśYKOWSKI nr upr. 1384/94 [SKL/BO/3142/01] Gliwice, grudzień 2010 r.

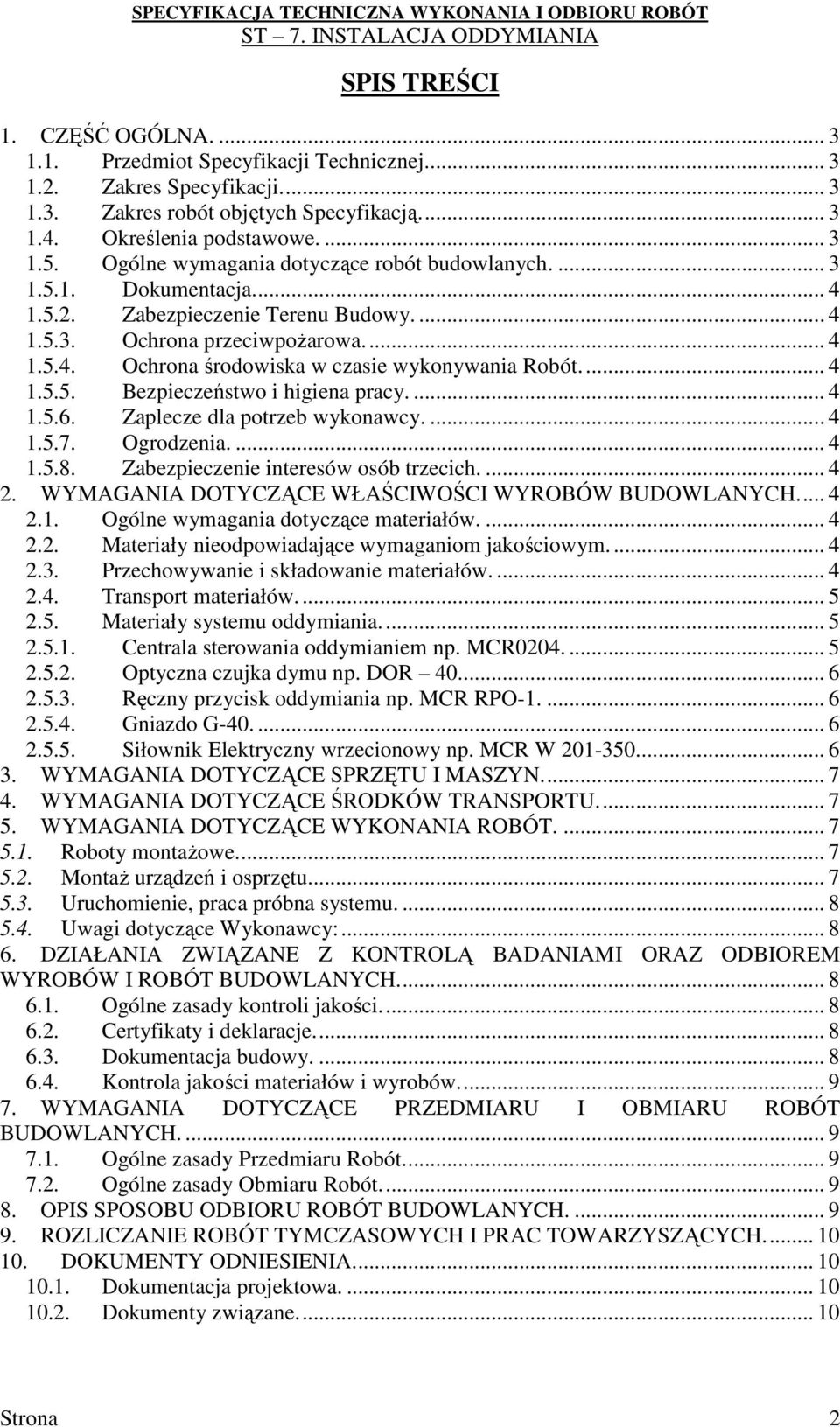

2 SPIS TREŚCI 1. CZĘŚĆ OGÓLNA Przedmiot Specyfikacji Technicznej Zakres Specyfikacji Zakres robót objętych Specyfikacją Określenia podstawowe Ogólne wymagania dotyczące robót budowlanych Dokumentacja Zabezpieczenie Terenu Budowy Ochrona przeciwpoŝarowa Ochrona środowiska w czasie wykonywania Robót Bezpieczeństwo i higiena pracy Zaplecze dla potrzeb wykonawcy Ogrodzenia Zabezpieczenie interesów osób trzecich WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUDOWLANYCH Ogólne wymagania dotyczące materiałów Materiały nieodpowiadające wymaganiom jakościowym Przechowywanie i składowanie materiałów Transport materiałów Materiały systemu oddymiania Centrala sterowania oddymianiem np. MCR Optyczna czujka dymu np. DOR Ręczny przycisk oddymiania np. MCR RPO Gniazdo G Siłownik Elektryczny wrzecionowy np. MCR W WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT Roboty montaŝowe MontaŜ urządzeń i osprzętu Uruchomienie, praca próbna systemu Uwagi dotyczące Wykonawcy: DZIAŁANIA ZWIĄZANE Z KONTROLĄ BADANIAMI ORAZ ODBIOREM WYROBÓW I ROBÓT BUDOWLANYCH Ogólne zasady kontroli jakości Certyfikaty i deklaracje Dokumentacja budowy Kontrola jakości materiałów i wyrobów WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT BUDOWLANYCH Ogólne zasady Przedmiaru Robót Ogólne zasady Obmiaru Robót OPIS SPOSOBU ODBIORU ROBÓT BUDOWLANYCH ROZLICZANIE ROBÓT TYMCZASOWYCH I PRAC TOWARZYSZĄCYCH DOKUMENTY ODNIESIENIA Dokumentacja projektowa Dokumenty związane Strona 2

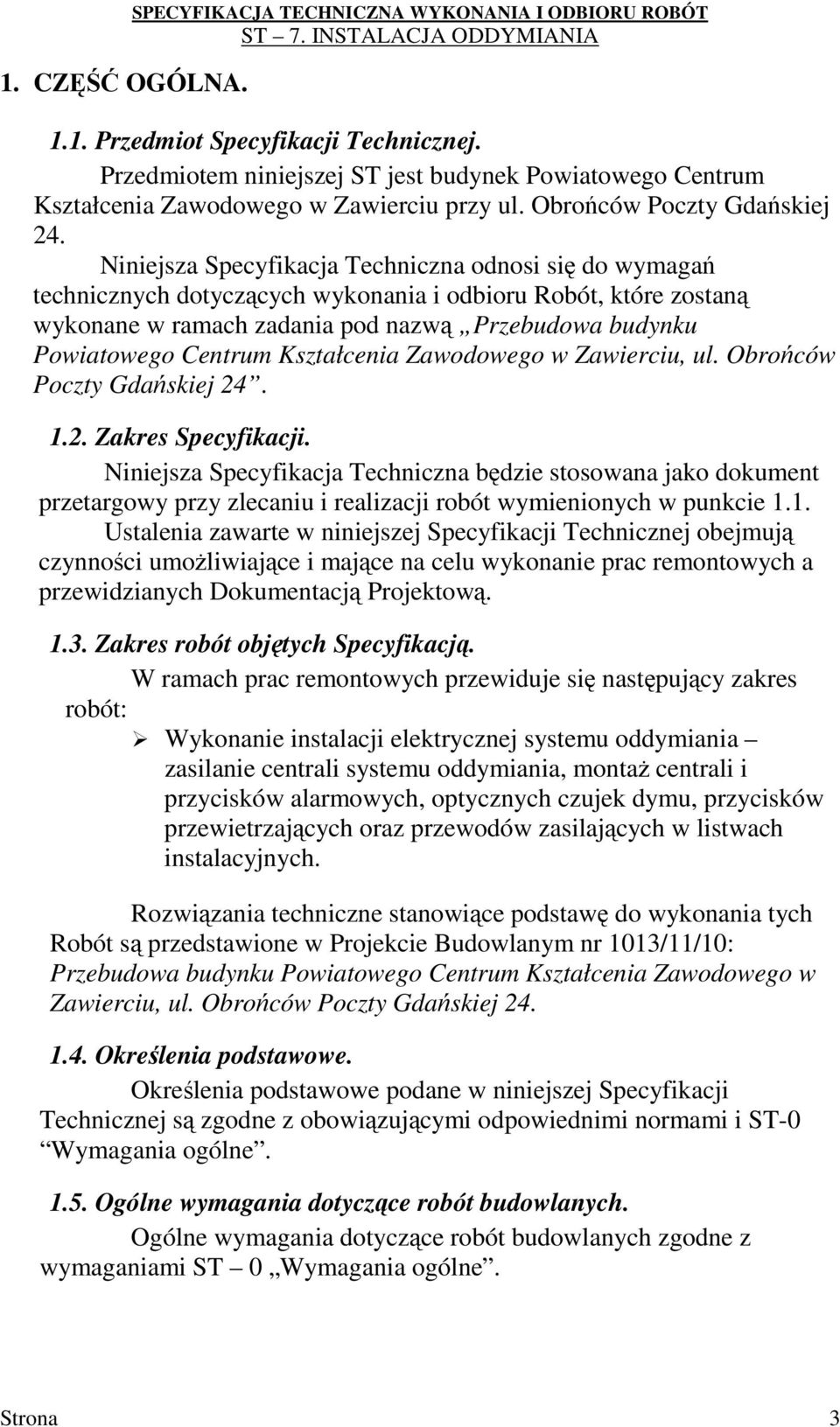

3 1. CZĘŚĆ OGÓLNA. SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT 1.1. Przedmiot Specyfikacji Technicznej. Przedmiotem niniejszej ST jest budynek Powiatowego Centrum Kształcenia Zawodowego w Zawierciu przy ul. Obrońców Poczty Gdańskiej 24. Niniejsza Specyfikacja Techniczna odnosi się do wymagań technicznych dotyczących wykonania i odbioru Robót, które zostaną wykonane w ramach zadania pod nazwą Przebudowa budynku Powiatowego Centrum Kształcenia Zawodowego w Zawierciu, ul. Obrońców Poczty Gdańskiej Zakres Specyfikacji. Niniejsza Specyfikacja Techniczna będzie stosowana jako dokument przetargowy przy zlecaniu i realizacji robót wymienionych w punkcie 1.1. Ustalenia zawarte w niniejszej Specyfikacji Technicznej obejmują czynności umoŝliwiające i mające na celu wykonanie prac remontowych a przewidzianych Dokumentacją Projektową Zakres robót objętych Specyfikacją. W ramach prac remontowych przewiduje się następujący zakres robót: Wykonanie instalacji elektrycznej systemu oddymiania zasilanie centrali systemu oddymiania, montaŝ centrali i przycisków alarmowych, optycznych czujek dymu, przycisków przewietrzających oraz przewodów zasilających w listwach instalacyjnych. Rozwiązania techniczne stanowiące podstawę do wykonania tych Robót są przedstawione w Projekcie Budowlanym nr 1013/11/10: Przebudowa budynku Powiatowego Centrum Kształcenia Zawodowego w Zawierciu, ul. Obrońców Poczty Gdańskiej Określenia podstawowe. Określenia podstawowe podane w niniejszej Specyfikacji Technicznej są zgodne z obowiązującymi odpowiednimi normami i ST-0 Wymagania ogólne Ogólne wymagania dotyczące robót budowlanych. Ogólne wymagania dotyczące robót budowlanych zgodne z wymaganiami ST 0 Wymagania ogólne. Strona 3

4 Dokumentacja. Prace remontowe prowadzić według zaleceń zawartych w Projekcie Budowlanym nr 1013/11/10: Przebudowa budynku Powiatowego Centrum Kształcenia Zawodowego w Zawierciu, ul. Obrońców Poczty Gdańskiej Zabezpieczenie Terenu Budowy. Zabezpieczenie terenu budowy zgodne z wymaganiami ST 0 Wymagania ogólne Ochrona przeciwpoŝarowa Ochrona środowiska w czasie wykonywania Robót Bezpieczeństwo i higiena pracy Zaplecze dla potrzeb wykonawcy Ogrodzenia Zabezpieczenie interesów osób trzecich. 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUDOWLANYCH Ogólne wymagania dotyczące materiałów. Zastosowane materiały zestawione w Dokumentacji Projektowej powinny posiadać wymagane odrębnymi przepisami atesty producenta oraz dopuszczenia do stosowania na terenie Polski. Osprzęt instalacyjny oraz urządzenia instalacyjne powinny posiadać Certyfikat na Znak Bezpieczeństwa. Wszystkie urządzenia naleŝy przed przekazaniem do eksploatacji poddać sprawdzeniu oraz przeprowadzić wymagane przepisami próby. 2.2.Materiały nieodpowiadające wymaganiom jakościowym Przechowywanie i składowanie materiałów. Strona 4

5 2.4. Transport materiałów Materiały systemu oddymiania Centrala sterowania oddymianiem np. MCR0204. Centrala słuŝy do uruchomienia urządzeń elektrycznego systemu oddymiania na podstawie sygnału alarmowego z czujek termicznych lub optycznych dymu oraz z ręcznych przycisków oddymiania (tzw. przyciski RPO). Zasilane napięciem przemiennym 230 V, ~ 50 Hz. Napięcie robocze na wyjściach wynosi 24 V. Centrala wyposaŝona w akumulatory pozwalające na pracę systemu przez 72 godziny po zaniku napięcia sieciowego po tym czasie moŝliwe jednokrotne alarmowe otwarcie okien dymowych. Centrala musi posiadać moŝliwość: ręcznego uruchamiania alarmu przyciskami alarmowymi, automatycznego wyzwalania alarmu za pośrednictwem czujek dymowych, przekazania informacji o alarmie (sygnał poprzez styk NO/NC), przekazania informacji o uszkodzeniu centrali (sygnał poprzez styk NO/NC), współpracy z ręcznym ostrzegaczem poŝarowym RPO-1, zdalnego kasowania alarmu i zamknięcia klap, dozorowania stanu gotowości wszystkich podłączonych urządzeń systemu oddymiania i prezentacji ewentualnych uszkodzeń na panelu wewnątrz centrali, ręcznego otwierania klap lub okien dymowych w celu wentylacji obiektu w czasie normalnej eksploatacji bez wywoływania stanu alarmowego, automatycznego zamknięcia klap lub okien dymowych otwartych do wentylacji, w przypadku opadów deszczu lub silnego wiatru (po zamontowaniu centralki pogodowej z czujnikiem wiatr-deszcz). Parametry: Zasilanie rezerwowe: 2 szt. Akumulatorów HP2-12(12V, 2 Ah), połączone szeregowo Zakres temperatury pracy (II klasa klimat. Wg WBO/19.1/BA/2001): -25ºC - +55ºC ObciąŜalność wyjścia prądowego: max 100 ma, 24 V Stopień ochrony: IP 54 Strona 5

6 Wymiary obudowy: 255 x 180 x 100 mm Optyczna czujka dymu np. DOR 40. Wg. normy PN-EN Parametry: Napięcie pracy: V; Prąd dozorowania: 60 µa; Prąd alarmowania: 20 ma; Zakres temperatur pracy: - 25 ºC +55 ºC; Wilgotność względna do: 95 % przy 40 ºC; Ręczny przycisk oddymiania np. MCR RPO-1. Parametry: Parametry przycisku alarmowego: 24 V DC, max 100 ma Zakres temperatur pracy: -10 ºC ºC Typ przewodu do łączenia z centralą: YnTKSY 4x2x0,5 Stopień ochrony obudowy: IP 30 Wymiary (wys. x szer. x głęb.): 135 x 135 x 33 mm Kolor obudowy: Pomarańczowy Gniazdo G-40. Jest przeznaczone do mocowania czujek G 40 szeregów 40, 4043 i 4046 (np. DOR 40, DIO 4046) na suficie i dołączenia do nich przewodów linii dozorowej. Parametry: Średnica Ŝył dołączanych przewodów: max 1 mm; Rozstaw otworów do mocowania: 63 mm; Wymiary: Ø 107 x 28, 5 mm; Masa: 0, 1 kg, Siłownik Elektryczny wrzecionowy np. MCR W Zasilanie napięciem stałym 24 V. Obudowa wykonana z aluminium anodowanego. WyposaŜone standardowe: kondensator przeciwzakłóceniowy, wyłącznik przeciąŝeniowy, wyłączniki krańcowe. Opcjonalnie moŝe być wyposaŝony w styk bezpotencjałowy informujący o stanie siłownika. Stopień ochrony IP 54, tryb pracy (wg DIN EN 0530) S2. Strona 6

7 Uwaga: Dopuszczalne jest zastosowanie innych materiałów i urządzeń o tych samych lub lepszych parametrach, posiadające odpowiednie certyfikaty i atesty oraz za zgodą autora Dokumentacji Projektowej. 3. WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN. 4. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU. 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT. Prace muszą wykonać osoby o odpowiednich uprawnieniach BHP, a miejsca niebezpieczne zabezpieczyć przed dostępem osób postronnych. Podczas wykonywania robót naleŝy: Podjąć środki ostroŝności w celu zabezpieczenia osób; Podjąć środki techniczne w celu uniknięcia uszkodzeń obiektu; Podjąć środki techniczne w celu uniknięcia uszkodzeń istniejących i instalowanych urządzeń; Wszystkie prace w zakresie wykonywania instalacji elektrycznych w przedmiotowym budynku wymagają koordynacji z pozostałymi branŝami Roboty montaŝowe. W ścianach klatki schodowej naleŝy zamontować listwy instalacyjne, w których naleŝy ułoŝyć przewody elektryczne. Wykonać ślepe otwory pod kołki montaŝowe dla mocowania urządzeń. Wszystkie przejścia obwodów instalacji elektrycznych przez ściany, stropy itp. wewnątrz budynku muszą być chronione przed uszkodzeniami i zabezpieczone poŝarowo. Łączenia przewodów naleŝy wykonywać w sprzęcie i osprzęcie oraz w odbiornikach. Nie wolno stosować połączeń skręcanych. 5.2.MontaŜ urządzeń i osprzętu. MontaŜ urządzeń i osprzętu naleŝy wykonać zgodnie z dokumentacją techniczną producenta. Strona 7

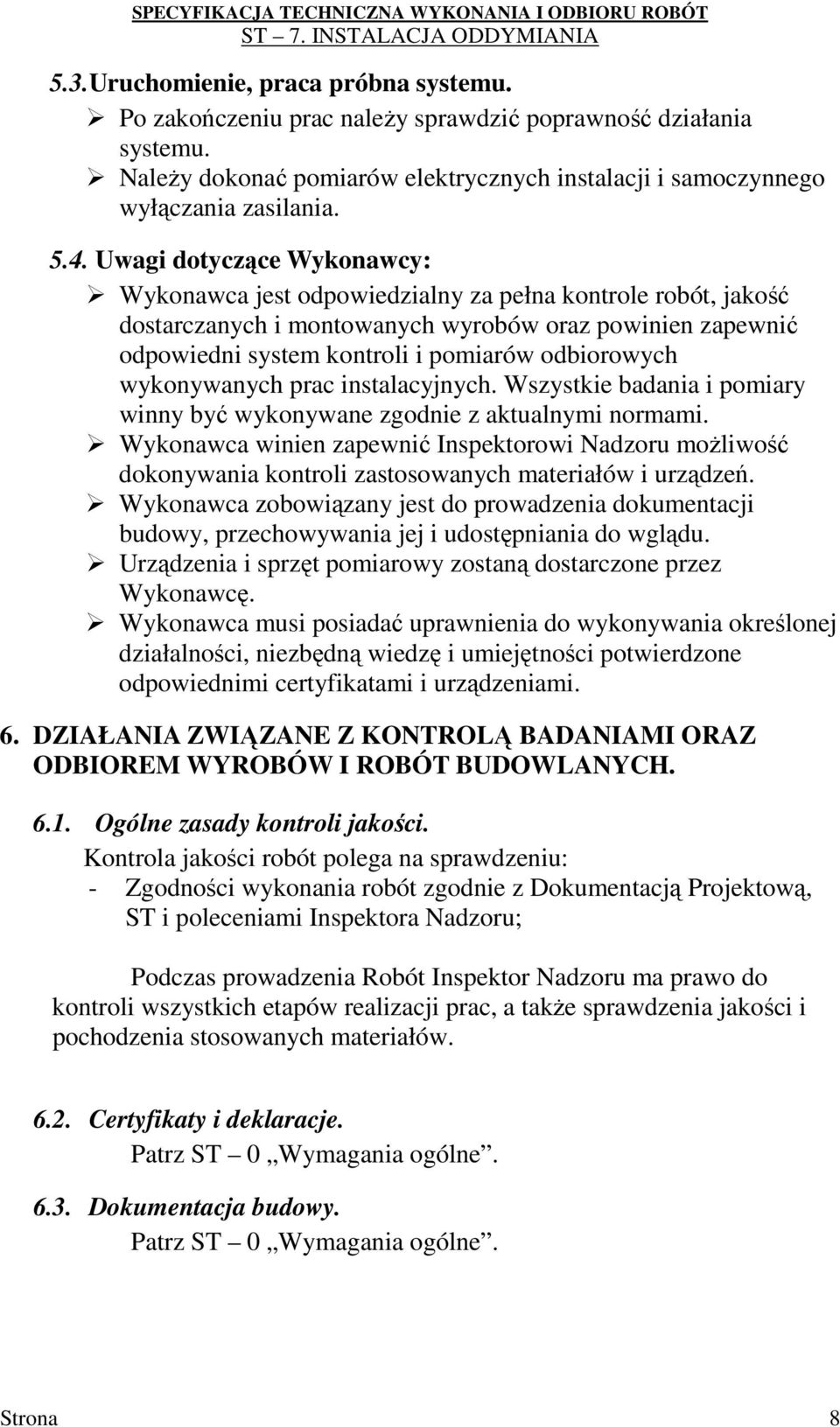

8 5.3.Uruchomienie, praca próbna systemu. Po zakończeniu prac naleŝy sprawdzić poprawność działania systemu. NaleŜy dokonać pomiarów elektrycznych instalacji i samoczynnego wyłączania zasilania Uwagi dotyczące Wykonawcy: Wykonawca jest odpowiedzialny za pełna kontrole robót, jakość dostarczanych i montowanych wyrobów oraz powinien zapewnić odpowiedni system kontroli i pomiarów odbiorowych wykonywanych prac instalacyjnych. Wszystkie badania i pomiary winny być wykonywane zgodnie z aktualnymi normami. Wykonawca winien zapewnić Inspektorowi Nadzoru moŝliwość dokonywania kontroli zastosowanych materiałów i urządzeń. Wykonawca zobowiązany jest do prowadzenia dokumentacji budowy, przechowywania jej i udostępniania do wglądu. Urządzenia i sprzęt pomiarowy zostaną dostarczone przez Wykonawcę. Wykonawca musi posiadać uprawnienia do wykonywania określonej działalności, niezbędną wiedzę i umiejętności potwierdzone odpowiednimi certyfikatami i urządzeniami. 6. DZIAŁANIA ZWIĄZANE Z KONTROLĄ BADANIAMI ORAZ ODBIOREM WYROBÓW I ROBÓT BUDOWLANYCH Ogólne zasady kontroli jakości. Kontrola jakości robót polega na sprawdzeniu: - Zgodności wykonania robót zgodnie z Dokumentacją Projektową, ST i poleceniami Inspektora Nadzoru; Podczas prowadzenia Robót Inspektor Nadzoru ma prawo do kontroli wszystkich etapów realizacji prac, a takŝe sprawdzenia jakości i pochodzenia stosowanych materiałów Certyfikaty i deklaracje Dokumentacja budowy. Strona 8

9 6.4. Kontrola jakości materiałów i wyrobów. Kontrola jakości polega na sprawdzeniu, czy dostarczone materiały i wyroby posiadają aktualną Aprobatę Techniczną, Certyfikat Zgodności lub Certyfikat na Znak Bezpieczeństwa. Wyniki odbioru materiałów i wyrobów powinny być kaŝdorazowo wpisane do dziennika budowy. 7. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT BUDOWLANYCH Ogólne zasady Przedmiaru Robót. Podstawową jednostką przedmiaru dla prac objętych niniejszą ST jest 1 szt. zamontowanych urządzeń oraz 1 mb długości zastosowanych przewodów Ogólne zasady Obmiaru Robót. 8. OPIS SPOSOBU ODBIORU ROBÓT BUDOWLANYCH. Instalacja powinna być przedstawiona do odbioru końcowego po spełnieniu następujących warunków: Zakończono wszystkie roboty montaŝowe przy instalacji; Dokonano badań odbiorczych, które wszystkie zakończyły się wynikiem pozytywnym Elementy instalacji podlegają sprawdzeniu w zakresie: Zgodności z Dokumentacją Projektową; Poprawnością montaŝu; Kompletnością wyposaŝenia; Do odbioru instalacji naleŝy przedstawić: Dokumentacje powykonawczą instalacji (z naniesionymi zmianami i uzupełnieniami dokonanymi w czasie budowy); Potwierdzenie zgodności wykonania instalacji zgodnie z Dokumentacją Projektową i aktualnie obowiązującymi przepisami i zasadami wiedzy technicznej; Protokół z przeszkolenia uŝytkowników, tj. administratora systemu oraz zainteresowanych osób; Protokoły pomiarów elektrycznych instalacji tj. rezystancji i ciągłości izolacji dla kaŝdej linii sygnałowej i dozorowej; Protokoły z prób montaŝowych; Strona 9

10 Protokoły pomiarów urządzeń tego wymagających; Dostarczenia odpowiednich kopii certyfikatów i dopuszczeń urządzeń, z których wykonano instalację; Instrukcje obsługi i gwarancje wbudowanych wyrobów; Instrukcję obsługi instalacji; Odbiór końcowy kończy się protokolarnym przejęciem instalacji do uŝytkowania. 9. ROZLICZANIE ROBÓT TYMCZASOWYCH I PRAC TOWARZYSZĄCYCH. 10. DOKUMENTY ODNIESIENIA Dokumentacja projektowa. Projekt budowlany nr 1013/11/10: Przebudowa budynku Powiatowego Centrum Kształcenia Zawodowego w Zawierciu, ul. Obrońców Poczty Gdańskiej Dokumenty związane. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75, poz. 690). Rozporządzenie Ministra Infrastruktury z dnia 7 kwietnia 2004 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 109, poz. 1156). PN IEC Instalacje elektryczne w obiektach budowlanych. Instrukcja ITB 331/95 Projektowanie klap dymowych w budynkach przemysłowych i uŝyteczności publicznej. Zalecane normy: - Mają zastosowanie wszystkie związane z tym tematem normy polskie (PN) i branŝowe (BN), CAŁOŚĆ OPRACOWANO Z ZASTOSOWANIEM LEGALNEGO OPROGRAMOWANIA KOMPUTEROWEGO: - Microsoft WORD - Certyfikat legalności nr X Przedmiotowe opracowanie jest chronione prawem autorskim ustawa z dnia 4 lutego 1994r (Dziennik ustaw nr 24 z dn. 23 lutego 1994r). Zwielokrotnianie egzemplarzy, odsprzedaŝ, lub jakiekolwiek inne wprowadzenie do obrotu oraz opracowanie bez zgody autorów jest zabronione Strona 10
