OPIS TECHNICZNY ODDYMIANIE KLATKI SCHODOWEJ

Transkrypt

1 OPIS TECHNICZNY ODDYMIANIE KLATKI SCHODOWEJ 1. Przedmiot opracowania 1. Instalacja odprowadzania dymu i ciepłego powietrza z klatek schodowych W obiekcie zainstalowany będzie system oddymiania i odprowadzania dymu i ciepłego powietrza z dróg ewakuacyjnych. Sygnałem otwarcia klap oddymiających będzie sygnał o zagroŝeniu poŝarowym z detektorów centrali sygnalizacji poŝarowej zainstalowanych w strefie znajdującej się na drodze ewakuacyjnej lub manualnych przycisków oddymiających. Stosownie do wymagań (PN-B ) klatka schodowa będzie: oddymiana na najwyŝszej kondygnacji poprzez klapę dymową napowietrzana poprzez ręczne otwarcie drzwi wejściowych do budynku. Otwieranie klap oddymiających, powinno umoŝliwić usunięcie dymu i ciepła z klatki schodowej i przeprowadzenie bezpiecznej ewakuacji ludzi w razie poŝaru w techniczne środki ochrony przed poŝarem. 2. Rodzaj ochrony Dla klatki schodowej zastosowano system sterowania urządzeniami do usuwania dymu i ciepła w skład którego wchodzą: - centralę sterowniczą typu RZN 4408K, - klapy dymowe stropowe wyposaŝone w napędy wrzecionowe REWA - przyciski alarmowe do oddymiania RT 42 ST Wszystkie zastosowane urządzenia muszą posiadać aktualne dopuszczenia do stosowania w ochronie przeciwpoŝarowej w Polsce. 3. Opis działania W obiekcie jest zainstalowany system ostrzegania przed poŝarem. W przypadku wykrycia zagroŝenia na drodze ewakuacyjnej oraz w strefach przyległych do niej,informacja jest przekazywana do centrali oddymiania poprzez element kontrolno-sterujący systemu ostrzegania przed poŝarem. Centrala oddymiania uruchamia siłowniki wrzecionowe, które otworzą klapę odymiającą na zadaną szerokość zapewniając niezbędną powierzchnię

2 oddymiania. Jednocześnie do centrali alarmu przeciwpoŝarowego jest przekazywana informacja o otwarciu klapy, jest to waŝna informacja dla personelu DPS. Centrale oddymiania moŝna uruchomić poprzez ręczny przycisk alarmowy znajdujący się na najwyŝszej i najniŝszej kondygnacji budynku. W czasie dozorowania przyciski alarmowe zamontowane na przyziemiu, oraz III piętrze budynku wskazują stan centrali co umoŝliwia szybką reakcję na wypadek awarii. Ponadto centralka wyposaŝona jest w sygnalizację diodową określającą aktualny stan centrali. Centrala sterownicza wykrywa i sygnalizuje : - przerwę lub zwarcie w linii dozorowej i sterowniczej - awarię zasilania podstawowego - uszkodzenie lub wyładowanie akumulatorów. Informacje te, są przekazywane równieŝ do centrali SAP 4. Linie dozorowe i sygnałowe Linię sterującą pomiędzy elementem kontrolną sterującym a centralą oddymiania naleŝy wykonać przewodem HTKShekw PH 90 1x2x0,8 Linie przewodów alarmowych (uruchamiających naleŝy wykonać przewodami HTKSh PH 90 4 x2x08mm (Rozporządzenie Ministra Infrastruktury z 2002r, określa w rozdziale 8 pt. Instalacja elektryczna 187. p. 3 i 4, minimalne wymagania dla czasu zapewnienia ciągłości dostawy energii elektrycznej w warunkach poŝaru dla linii kablowych urządzeń przeciwpoŝarowych.) Przewody przechodzące przez ściany lub stropy naleŝy prowadzić w osłonach rurkowych. Przy skrzyŝowaniach, jeŝeli nie moŝna ich uniknąć, przewody naleŝy osłaniać rurką.

3 Przepusty w ścianach i stropach przechodzące przez granice stref poŝarowych, wykonać w klasie odporności ogniowej, odpowiadającej klasie elementów budowlanych przez, które przechodzą. Wszystkie przewody naleŝy prowadzić w odległości co najmniej 10 cm. od instalacji 220/380V. 5. zasilanie siłowników zasilanie siłowników napędzających okna oddymiające naleŝy wykonać przewodem HDGs PH90 3x1,5 (Rozporządzenie Ministra Infrastruktury z 2002r, określa w rozdziale 8 pt. Instalacja elektryczna 187. p. 3 i 4, minimalne wymagania dla czasu zapewnienia ciągłości dostawy energii elektrycznej w warunkach poŝaru dla linii kablowych urządzeń przeciwpoŝarowych.) 6. Zasilanie central oddymiania Zasilanie centrali sterowniczej D+H, zlokalizowanych na klatkach schodowych na najwyŝszej kondygnacji naleŝy wykonać przewodami YDY 3 x 1,5 mm jako nierozłączalne i zasilane z rozdzielni piętrowej. Zabezpieczenie obwodów zasilania centralek naleŝy oznakować napisem; ZASILANIE CENTRAL ODDYMIANIA" Do instalacji zasilania centrali nie wolno podłączyć Ŝadnych innych odbiorników. Do zasilania rezerwowego naleŝy zastosować baterie akumulatorów Ŝelowych o pojemności 7,2Ah w centrali RZN 4408K które naleŝy umieścić w obudowie centrali.

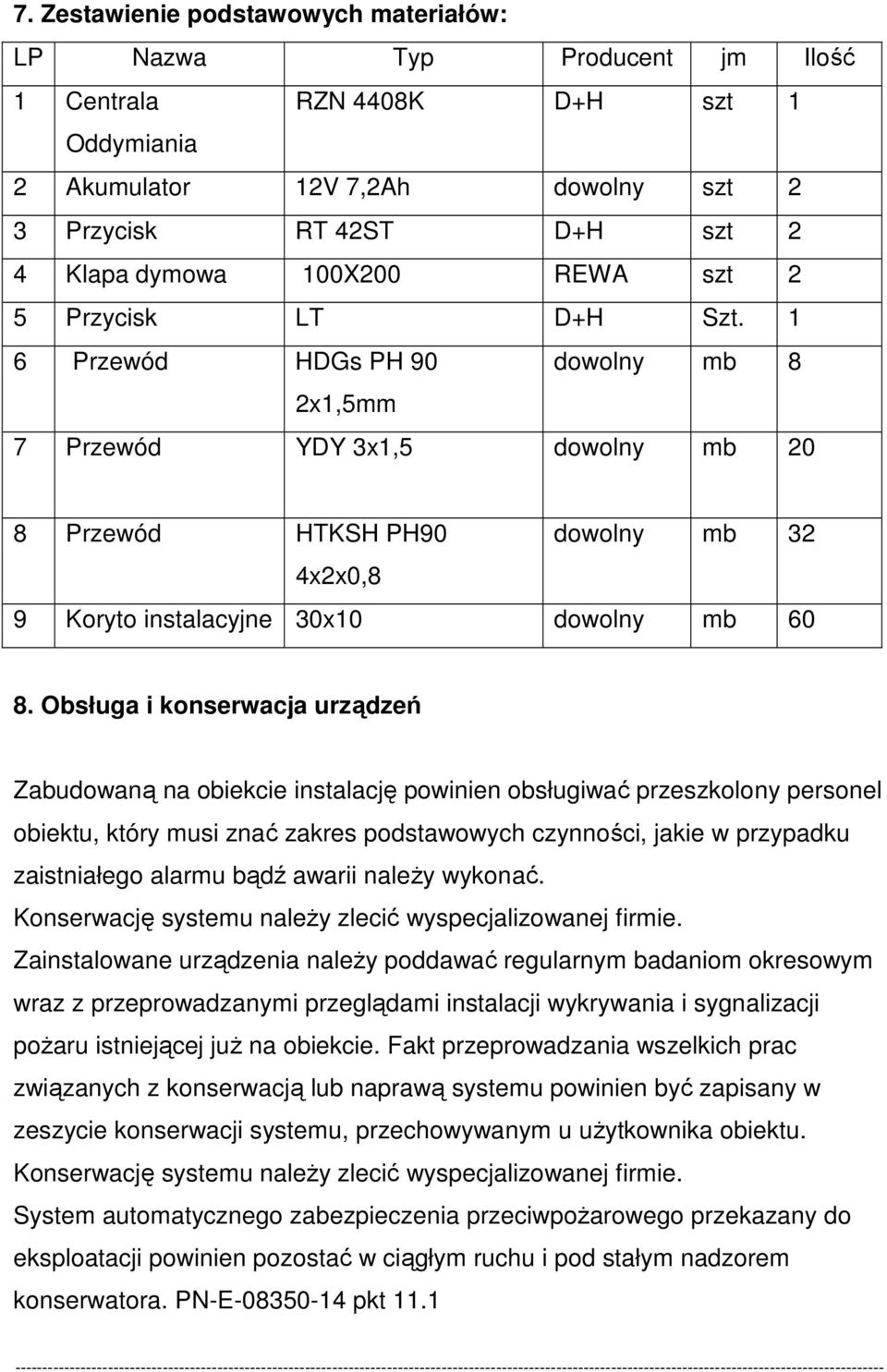

4 7. Zestawienie podstawowych materiałów: LP Nazwa Typ Producent jm Ilość 1 Centrala RZN 4408K D+H szt 1 Oddymiania 2 Akumulator 12V 7,2Ah dowolny szt 2 3 Przycisk RT 42ST D+H szt 2 4 Klapa dymowa 100X200 REWA szt 2 5 Przycisk LT D+H Szt. 1 6 Przewód HDGs PH 90 dowolny mb 8 2x1,5mm 7 Przewód YDY 3x1,5 dowolny mb 20 8 Przewód HTKSH PH90 dowolny mb 32 4x2x0,8 9 Koryto instalacyjne 30x10 dowolny mb Obsługa i konserwacja urządzeń Zabudowaną na obiekcie instalację powinien obsługiwać przeszkolony personel obiektu, który musi znać zakres podstawowych czynności, jakie w przypadku zaistniałego alarmu bądź awarii naleŝy wykonać. Konserwację systemu naleŝy zlecić wyspecjalizowanej firmie. Zainstalowane urządzenia naleŝy poddawać regularnym badaniom okresowym wraz z przeprowadzanymi przeglądami instalacji wykrywania i sygnalizacji poŝaru istniejącej juŝ na obiekcie. Fakt przeprowadzania wszelkich prac związanych z konserwacją lub naprawą systemu powinien być zapisany w zeszycie konserwacji systemu, przechowywanym u uŝytkownika obiektu. Konserwację systemu naleŝy zlecić wyspecjalizowanej firmie. System automatycznego zabezpieczenia przeciwpoŝarowego przekazany do eksploatacji powinien pozostać w ciągłym ruchu i pod stałym nadzorem konserwatora. PN-E pkt 11.1

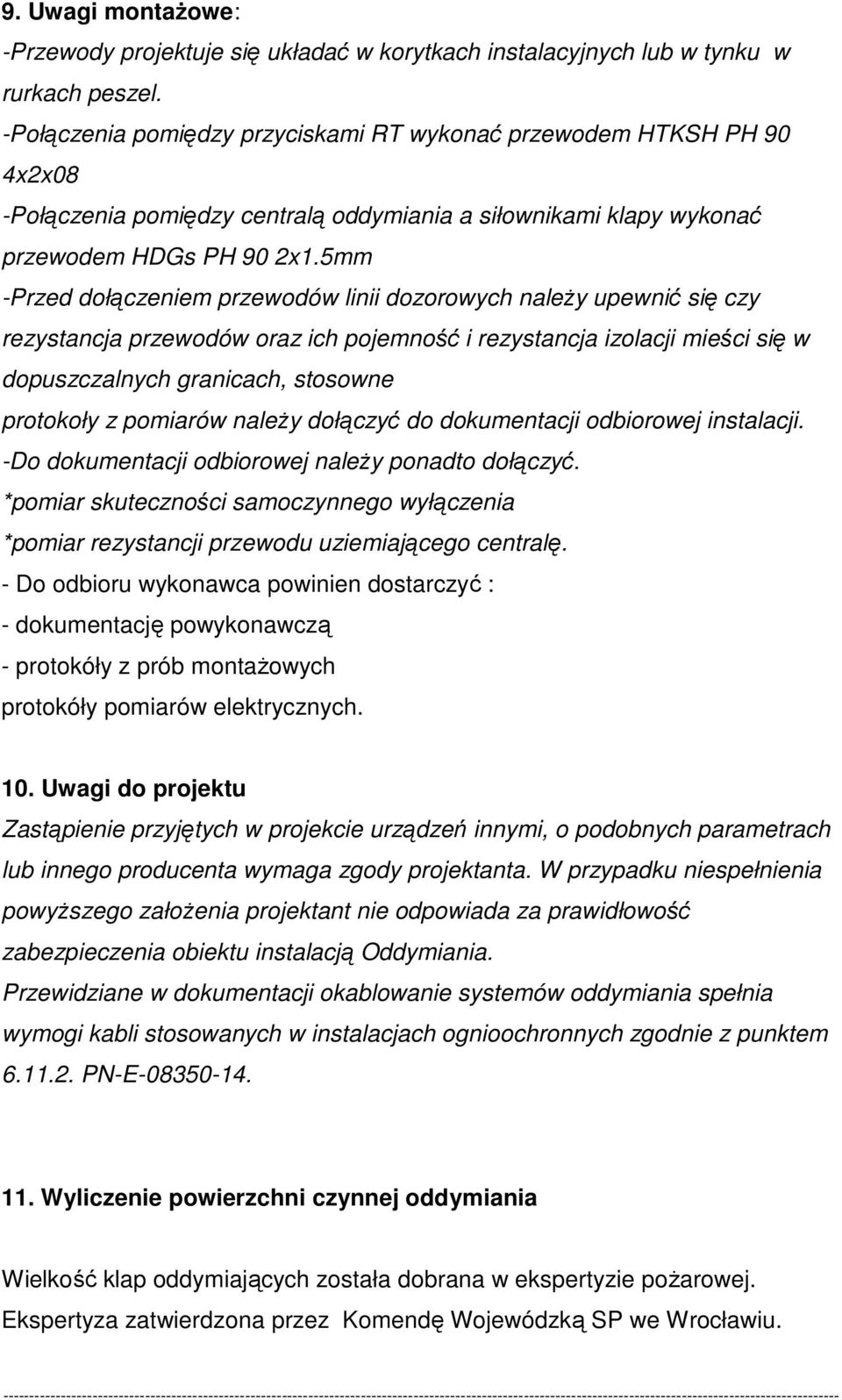

5 9. Uwagi montaŝowe: -Przewody projektuje się układać w korytkach instalacyjnych lub w tynku w rurkach peszel. -Połączenia pomiędzy przyciskami RT wykonać przewodem HTKSH PH 90 4x2x08 -Połączenia pomiędzy centralą oddymiania a siłownikami klapy wykonać przewodem HDGs PH 90 2x1.5mm -Przed dołączeniem przewodów linii dozorowych naleŝy upewnić się czy rezystancja przewodów oraz ich pojemność i rezystancja izolacji mieści się w dopuszczalnych granicach, stosowne protokoły z pomiarów naleŝy dołączyć do dokumentacji odbiorowej instalacji. -Do dokumentacji odbiorowej naleŝy ponadto dołączyć. *pomiar skuteczności samoczynnego wyłączenia *pomiar rezystancji przewodu uziemiającego centralę. - Do odbioru wykonawca powinien dostarczyć : - dokumentację powykonawczą - protokóły z prób montaŝowych protokóły pomiarów elektrycznych. 10. Uwagi do projektu Zastąpienie przyjętych w projekcie urządzeń innymi, o podobnych parametrach lub innego producenta wymaga zgody projektanta. W przypadku niespełnienia powyŝszego załoŝenia projektant nie odpowiada za prawidłowość zabezpieczenia obiektu instalacją Oddymiania. Przewidziane w dokumentacji okablowanie systemów oddymiania spełnia wymogi kabli stosowanych w instalacjach ognioochronnych zgodnie z punktem PN-E Wyliczenie powierzchni czynnej oddymiania Wielkość klap oddymiających została dobrana w ekspertyzie poŝarowej. Ekspertyza zatwierdzona przez Komendę Wojewódzką SP we Wrocławiu.
