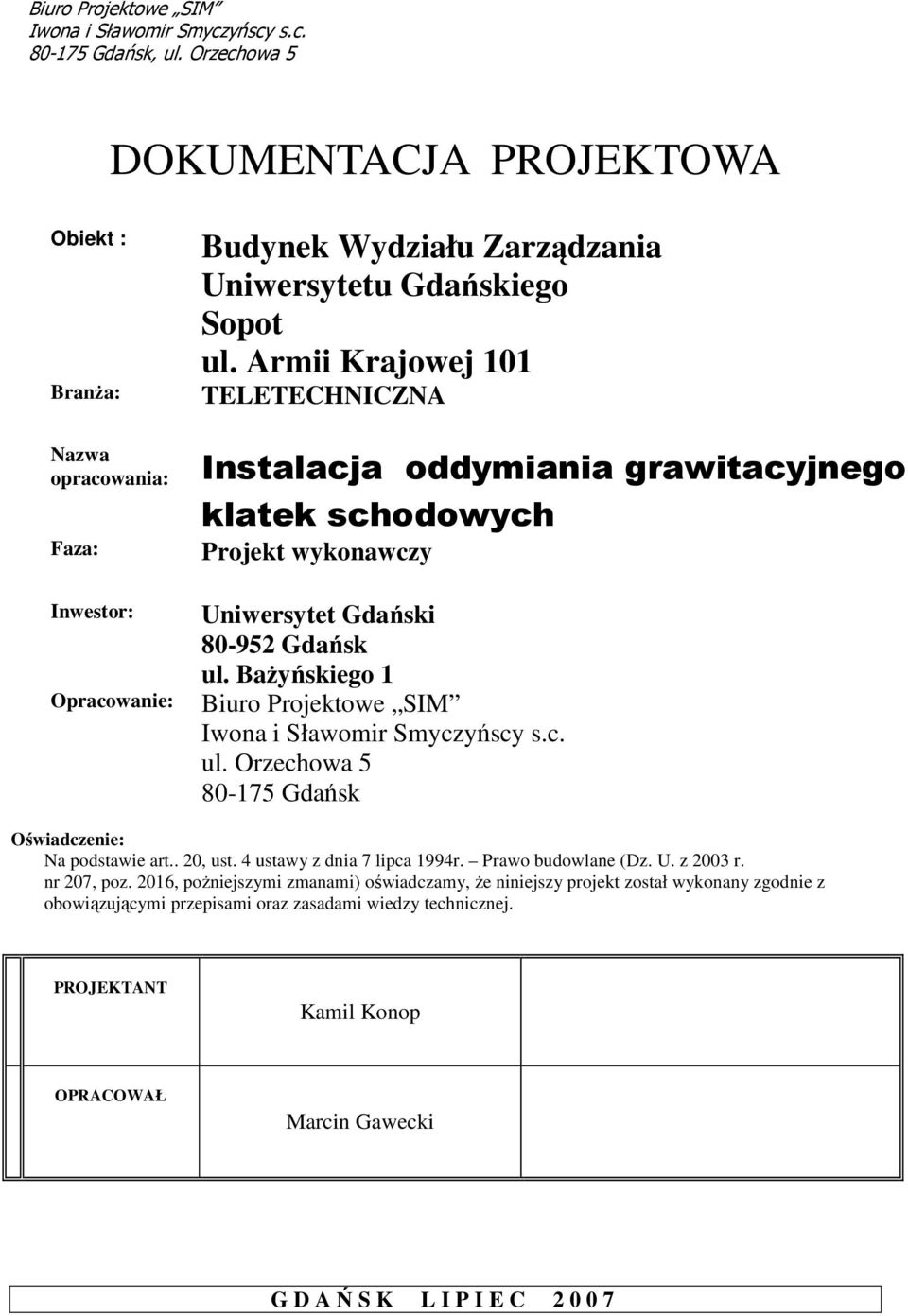

1 Biuro Projektowe SIM Iwona i Sławomir Smyczyńscy s.c Gdańsk, ul. Orzechowa 5 DOKUMENTACJA PROJEKTOWA Obiekt : BranŜa: Nazwa opracowania: Faza: Inwestor: Opracowanie: Budynek Wydziału Zarządzania Uniwersytetu Gdańskiego Sopot ul. Armii Krajowej 101 TELETECHNICZNA Instalacja oddymiania grawitacyjnego klatek schodowych Projekt wykonawczy Uniwersytet Gdański Gdańsk ul. BaŜyńskiego 1 Biuro Projektowe SIM Iwona i Sławomir Smyczyńscy s.c. ul. Orzechowa Gdańsk Oświadczenie: Na podstawie art.. 20, ust. 4 ustawy z dnia 7 lipca 1994r. Prawo budowlane (Dz. U. z 2003 r. nr 207, poz. 2016, poŝniejszymi zmanami) oświadczamy, Ŝe niniejszy projekt został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. PROJEKTANT Kamil Konop OPRACOWAŁ Marcin Gawecki G D AŃSK L I P I E C

2 Spis treści: 1.0. Przedmiot opracowania Podstawy rzeczowe opracowania Podstawy formalne opracowania Zakres opracowania Centrala oddymiania Instalacja oddymiania i napowietrzania klatek schodowych Drzwi dopływu powietrza kompensacyjnego Obliczenia dla systemu sterowania dymem w klatkach 8 schodowych budynku 6.3. Instalacja zwór elektromagnetycznych Funkcjonowanie systemu w stanie dozoru i alarmu MontaŜ urządzeń i instalacji przewodowych Wykonawstwo i odbiór robót Wykonawstwo robót Odbiór robót Uwagi końcowe Zestawienie urządzeń i materiałów Rysunki 14 UNIWERSYTET GDAŃSKI Wydział Zarządzania, Ul. Armii Krajowej 101,Sopot 2

3 1.0. Przedmiot opracowania. Przedmiotem opracowania jest projekt instalacji oddymiania grawitacyjnego klatek schodowych w budynku Wydziału Zarządzania Uniwersytetu Gdańskiego w Sopocie przy ul. Armii Krajowej Podstawy rzeczowe opracowania. Podstawami rzeczowymi opracowania są: aprobaty techniczne, świadectwa dopuszczające do uŝytkowania w ochronie przeciwpoŝarowej, lub certyfikaty zgodności zastosowanych urządzeń i wyposaŝenia; dokumentacja projektowa obejmująca rzuty kondygnacji z klatkami schodowymi, adaptowanymi przez autora projektu; ustalenia dotyczące klap oddymiania oraz drzwi dopływu powietrza kompensacyjnego; wizja lokalna terenu i budynku Podstawy formalne opracowania. Podstawami formalnymi niniejszego opracowania są : Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpoŝarowej /tekst jednolity Dz.U nr 147 poz.1229, zm nr 52 poz. 452, 2004 nr 96 poz.959, 2005 nr 100, poz.835 i treść zaktualizowana Ustawa z dnia 7 lipca 1994 r. Prawo Budowlane /Dz.U. z 2003 r., nr 207, poz. 2016, zm.: Dz.U.z 2001 r., nr 5, poz. 42; Dz.U. z 2004 r., nr 6, poz. 41; Dz.U. z 2004 r., nr 92, poz. 881; Dz.U.z 2004 r., nr 93, poz. 888; Dz.U. z 2004 r., nr 96, poz. 959, z 2005r. nr 113 poz. 954, nr 163 poz i 1364, nr 169 poz. 1419, z 2006r. nr 12 poz treść zaktualizowana Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006 r. w sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów /Dz.U. Nr 80 poz. 563/ Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie /Dz.U. Nr 75 poz.690 z późniejszymi zmianami/ Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 22 kwietnia 1998 r. w sprawie wyrobów słuŝących do ochrony przeciwpoŝarowej, które mogą być wprowadzane do obrotu i stosowane wyłącznie na podstawie certyfikatu zgodności. /Dz. U. Nr 55 poz.362 Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego / Dz. U.. Nr 120 poz.1133 / Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpoŝarowej. / Dz. U. Nr 121 poz / Rozporządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym /Dz.U nr 198 poz / UNIWERSYTET GDAŃSKI Wydział Zarządzania, Ul. Armii Krajowej 101,Sopot 3

4 Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych /Dz.U nr 92 poz. 881/ Normy i publikacje: PN - B : 2001 Ochrona przeciwpoŝarowa budynków. Instalacja grawitacyjna do odprowadzania dymu i ciepła. Zasady projektowania Publikacja : Projektowanie systemów usuwania ciepła i dymu oraz ochrona przed zadymianiem.wydanie pierwsze. Autor Marian Skaźnik. Wydane przez MERCOR sp z o.o.i EKO-POś sp.z o.o.2001r. Publikacja : Metody ograniczania zagroŝeń powodowanych przez dymy i gazy poŝarowe Wydanie pierwsze. Autor Marian Skaźnik. Wydane przez MERCOR sp z o.o. i EKO-POś Sp.z o.o.1999r Publikacja : Systemy oddymiania budynków WENTYLACJA autor :Bogdan Mizieliński Wydawnictwa Naukowo Techniczne 1999r BN-84/ Zakładowe sieci telekomunikacyjne przewodowe. Instalacje wewnętrzne. Ogólne wymagania Podstawowe zasady projektowania instalacji sygnalizacji poŝarowej /CNBOPpoŜ/ - opracowanie mgr inŝ. Jerzy Ciszewski PN-E Polska Norma Systemy Sygnalizacji PoŜarowej. Wytyczne w zakresie projektowania, wykonania, odbioru, uŝytkowania i konserwacji instalacji 4.0. Zakres opracowania. Niniejszy projekt wykonawczy obejmuje swoim zakresem: ustalenie sposobu zapewnienia usuwania dymów i gazów poŝarowych w oparciu o ustalenia normy PN-B Instalacje grawitacyjne do odprowadzania dymu i ciepła-zasady projektowania ; zestawienie urządzeń i materiałów podstawowych; Projekt zakłada uruchamianie instalacji odprowadzania gazów i dymów poŝarowych wraz z napowietrzaniem w sposób automatyczny. Instalacja uruchamiana będzie po podaniu kryterium alarmu z czujek optycznych dymu wchodzących w skład systemu oddymiania do central oddymiania i napowietrzania typu RZN lub w sposób ręczny z przycisków oddymiania typu RT-42 zlokalizowanych na klatkach schodowych w miejscach pokazanych na rysunkach. UNIWERSYTET GDAŃSKI Wydział Zarządzania, Ul. Armii Krajowej 101,Sopot 4

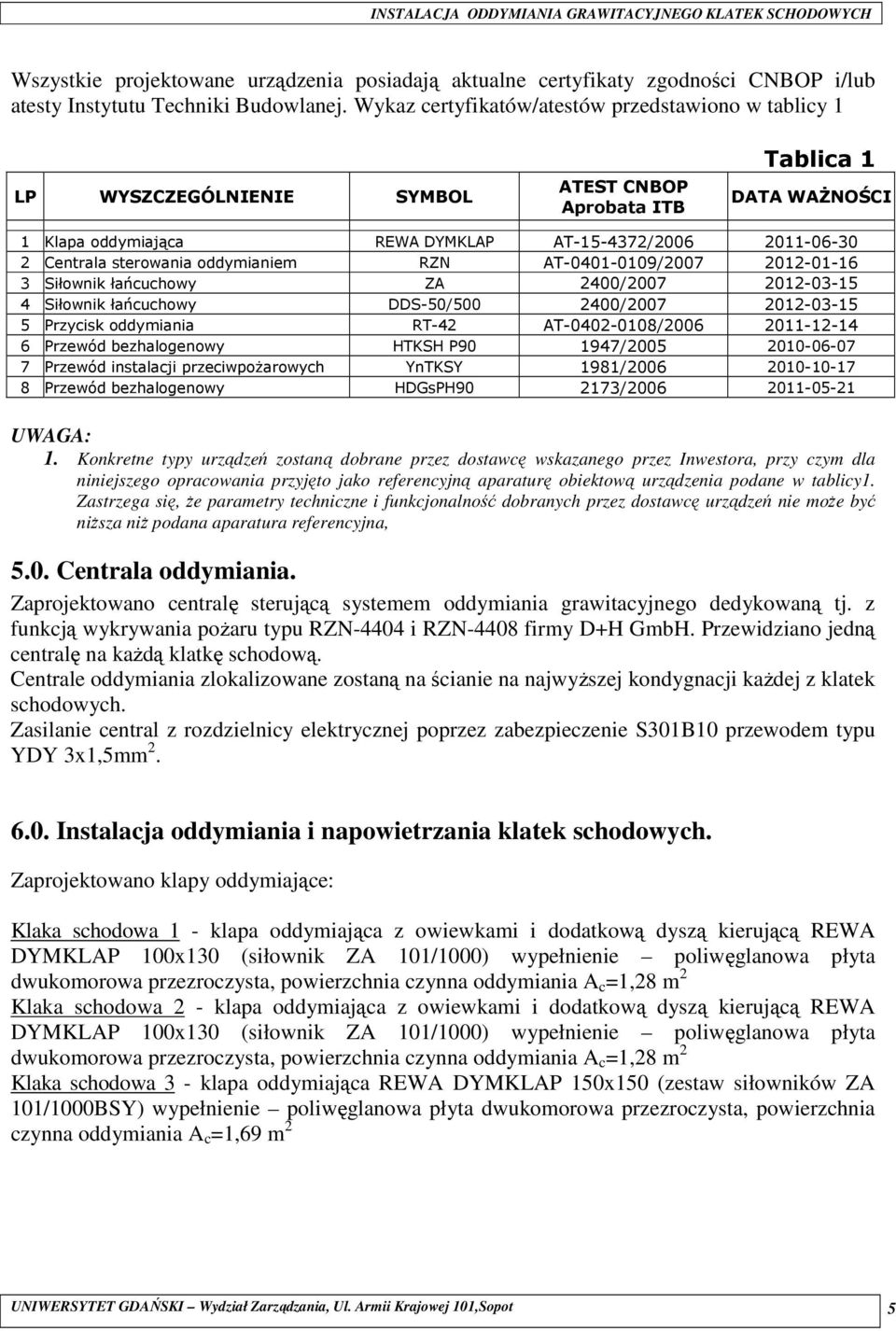

5 Wszystkie projektowane urządzenia posiadają aktualne certyfikaty zgodności CNBOP i/lub atesty Instytutu Techniki Budowlanej. Wykaz certyfikatów/atestów przedstawiono w tablicy 1 LP WYSZCZEGÓLNIENIE SYMBOL ATEST CNBOP Aprobata ITB Tablica 1 DATA WAśNOŚCI 1 Klapa oddymiająca REWA DYMKLAP AT / Centrala sterowania oddymianiem RZN AT / Siłownik łańcuchowy ZA 2400/ Siłownik łańcuchowy DDS-50/ / Przycisk oddymiania RT-42 AT / Przewód bezhalogenowy HTKSH P / Przewód instalacji przeciwpoŝarowych YnTKSY 1981/ Przewód bezhalogenowy HDGsPH / UWAGA: 1. Konkretne typy urządzeń zostaną dobrane przez dostawcę wskazanego przez Inwestora, przy czym dla niniejszego opracowania przyjęto jako referencyjną aparaturę obiektową urządzenia podane w tablicy1. Zastrzega się, Ŝe parametry techniczne i funkcjonalność dobranych przez dostawcę urządzeń nie moŝe być niŝsza niŝ podana aparatura referencyjna, 5.0. Centrala oddymiania. Zaprojektowano centralę sterującą systemem oddymiania grawitacyjnego dedykowaną tj. z funkcją wykrywania poŝaru typu RZN-4404 i RZN-4408 firmy D+H GmbH. Przewidziano jedną centralę na kaŝdą klatkę schodową. Centrale oddymiania zlokalizowane zostaną na ścianie na najwyŝszej kondygnacji kaŝdej z klatek schodowych. Zasilanie central z rozdzielnicy elektrycznej poprzez zabezpieczenie S301B10 przewodem typu YDY 3x1,5mm Instalacja oddymiania i napowietrzania klatek schodowych. Zaprojektowano klapy oddymiające: Klaka schodowa 1 - klapa oddymiająca z owiewkami i dodatkową dyszą kierującą REWA DYMKLAP 100x130 (siłownik ZA 101/1000) wypełnienie poliwęglanowa płyta dwukomorowa przezroczysta, powierzchnia czynna oddymiania A c =1,28 m 2 Klaka schodowa 2 - klapa oddymiająca z owiewkami i dodatkową dyszą kierującą REWA DYMKLAP 100x130 (siłownik ZA 101/1000) wypełnienie poliwęglanowa płyta dwukomorowa przezroczysta, powierzchnia czynna oddymiania A c =1,28 m 2 Klaka schodowa 3 - klapa oddymiająca REWA DYMKLAP 150x150 (zestaw siłowników ZA 101/1000BSY) wypełnienie poliwęglanowa płyta dwukomorowa przezroczysta, powierzchnia czynna oddymiania A c =1,69 m 2 UNIWERSYTET GDAŃSKI Wydział Zarządzania, Ul. Armii Krajowej 101,Sopot 5

6 Dopływ powietrza kompensacyjnego realizowany będzie poprzez drzwi wejściowe na parterze. Na kaŝdej klatce schodowej siłowniki klap oddymiających i drzwi dopływu powietrza kompensacyjnego zgrupowane zostały w 2 grupach. Przydział elementów do grup przedstawia tablica 2,3 i 4. Klatka 1 Nr Siłownik Siłownik Nazwa grupy grupy ZA-101/1000 DDS-50/500 POBÓR PRĄDU Tablica 2 01 KL. SCH. (drzwi wejściowe) - 1 1A 02 KL. SCH. (klapa) 1-1,2A R A Z E M 1 1 2,2A Klatka 2 Nr Siłownik Siłownik grupy Nazwa grupy ZA- 101/1000 DDS-50/500 POBÓR PRĄDU Tablica 3 01 KL. SCH. (drzwi wejściowe) - 1 1A 02 KL. SCH. (klapa) 1-1,2A R A Z E M 1 1 2,2A Tablica 4 Klatka 3 Nr Siłownik Siłownik grupy Nazwa grupy ZA- 101/1000BSY DDS-50/500 POBÓR PRĄDU KL. SCH. (drzwi wejściowe) - 2 2A 02 KL. SCH. (klapa) 2-2,4A R A Z E M 2 2 4,4A UNIWERSYTET GDAŃSKI Wydział Zarządzania, Ul. Armii Krajowej 101,Sopot 6

7 6.1. Drzwi dopływu powietrza kompensacyjnego Dopływ powietrza kompensacyjnego realizowany jest poprzez drzwi wejściowe na parterze kaŝdej z klatek schodowych. W związku z powyŝszym projekt przewiduje wyposaŝenie drzwi w nw. elementy: Klatka I: Drzwi wejściowe: skrzydło czynne bez typowego zamka zatrzaskowego, samozamykacz na skrzydle czynnym i biernym, ościeŝnica dostosowana do montaŝu od wewnątrz siłownika drzwiowego typu DDS- 50/500, zamek typu rolkowego, zwora elektromagnetyczna typu FE321 na skrzydle czynnym i biernym. Klatka II: Drzwi ewakuacyjne: skrzydło czynne bez typowego zamka zatrzaskowego, samozamykacz, ościeŝnica dostosowana do montaŝu od wewnątrz siłownika drzwiowego typu DDS- 50/500, zamek typu rolkowego, zwora elektromagnetyczna typu FE321 na skrzydle czynnym. Klatka III: Drzwi ewakuacyjne: skrzydło czynne bez typowego zamka zatrzaskowego, samozamykacz na skrzydle czynnym i biernym, ościeŝnica dostosowana do montaŝu od wewnątrz siłownika drzwiowego typu DDS- 50/500, zamek typu rolkowego, zwora elektromagnetyczna typu FE321 na skrzydle czynnym i biernym. UNIWERSYTET GDAŃSKI Wydział Zarządzania, Ul. Armii Krajowej 101,Sopot 7

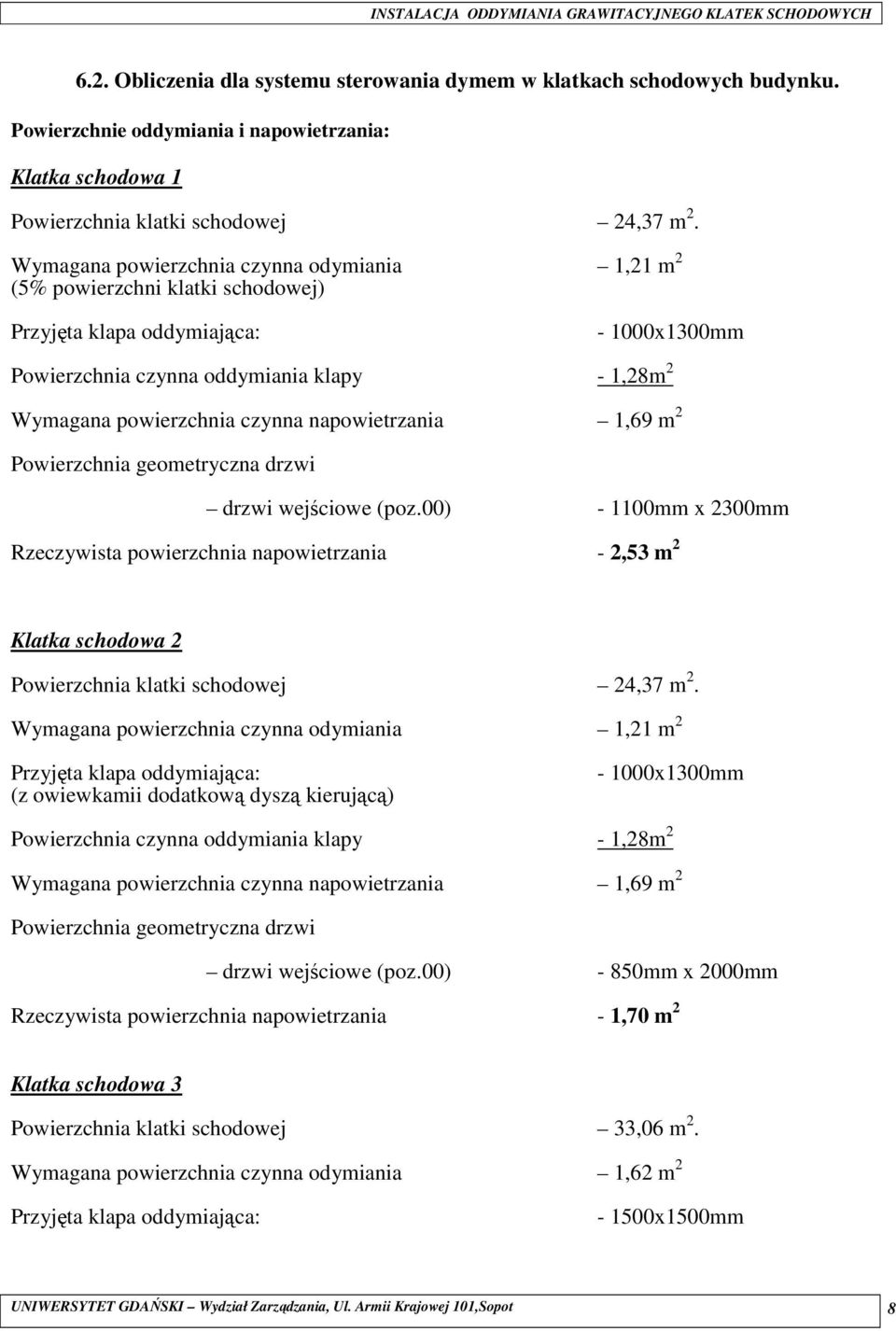

8 6.2. Obliczenia dla systemu sterowania dymem w klatkach schodowych budynku. Powierzchnie oddymiania i napowietrzania: Klatka schodowa 1 Powierzchnia klatki schodowej 24,37 m 2. Wymagana powierzchnia czynna odymiania 1,21 m 2 (5% powierzchni klatki schodowej) Przyjęta klapa oddymiająca: x1300mm Powierzchnia czynna oddymiania klapy - 1,28m 2 Wymagana powierzchnia czynna napowietrzania 1,69 m 2 Powierzchnia geometryczna drzwi drzwi wejściowe (poz.00) mm x 2300mm Rzeczywista powierzchnia napowietrzania - 2,53 m 2 Klatka schodowa 2 Powierzchnia klatki schodowej 24,37 m 2. Wymagana powierzchnia czynna odymiania 1,21 m 2 Przyjęta klapa oddymiająca: (z owiewkamii dodatkową dyszą kierującą) x1300mm Powierzchnia czynna oddymiania klapy - 1,28m 2 Wymagana powierzchnia czynna napowietrzania 1,69 m 2 Powierzchnia geometryczna drzwi drzwi wejściowe (poz.00) - 850mm x 2000mm Rzeczywista powierzchnia napowietrzania - 1,70 m 2 Klatka schodowa 3 Powierzchnia klatki schodowej 33,06 m 2. Wymagana powierzchnia czynna odymiania 1,62 m 2 Przyjęta klapa oddymiająca: x1500mm UNIWERSYTET GDAŃSKI Wydział Zarządzania, Ul. Armii Krajowej 101,Sopot 8

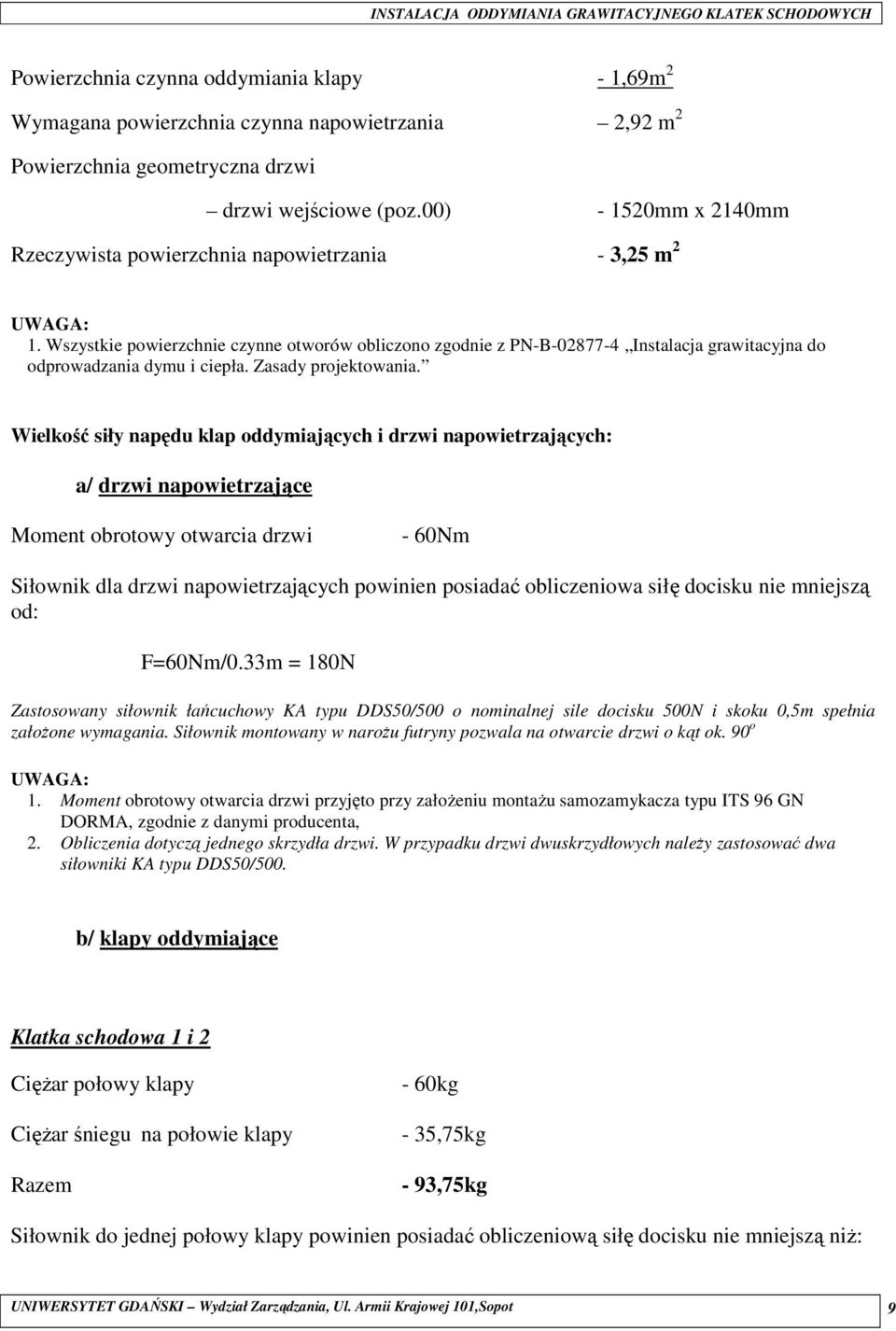

9 Powierzchnia czynna oddymiania klapy - 1,69m 2 Wymagana powierzchnia czynna napowietrzania 2,92 m 2 Powierzchnia geometryczna drzwi drzwi wejściowe (poz.00) mm x 2140mm Rzeczywista powierzchnia napowietrzania - 3,25 m 2 UWAGA: 1. Wszystkie powierzchnie czynne otworów obliczono zgodnie z PN-B Instalacja grawitacyjna do odprowadzania dymu i ciepła. Zasady projektowania. Wielkość siły napędu klap oddymiających i drzwi napowietrzających: a/ drzwi napowietrzające Moment obrotowy otwarcia drzwi - 60Nm Siłownik dla drzwi napowietrzających powinien posiadać obliczeniowa siłę docisku nie mniejszą od: F=60Nm/0.33m = 180N Zastosowany siłownik łańcuchowy KA typu DDS50/500 o nominalnej sile docisku 500N i skoku 0,5m spełnia załoŝone wymagania. Siłownik montowany w naroŝu futryny pozwala na otwarcie drzwi o kąt ok. 90 o UWAGA: 1. Moment obrotowy otwarcia drzwi przyjęto przy załoŝeniu montaŝu samozamykacza typu ITS 96 GN DORMA, zgodnie z danymi producenta, 2. Obliczenia dotyczą jednego skrzydła drzwi. W przypadku drzwi dwuskrzydłowych naleŝy zastosować dwa siłowniki KA typu DDS50/500. b/ klapy oddymiające Klatka schodowa 1 i 2 CięŜar połowy klapy CięŜar śniegu na połowie klapy Razem - 60kg - 35,75kg - 93,75kg Siłownik do jednej połowy klapy powinien posiadać obliczeniową siłę docisku nie mniejszą niŝ: UNIWERSYTET GDAŃSKI Wydział Zarządzania, Ul. Armii Krajowej 101,Sopot 9

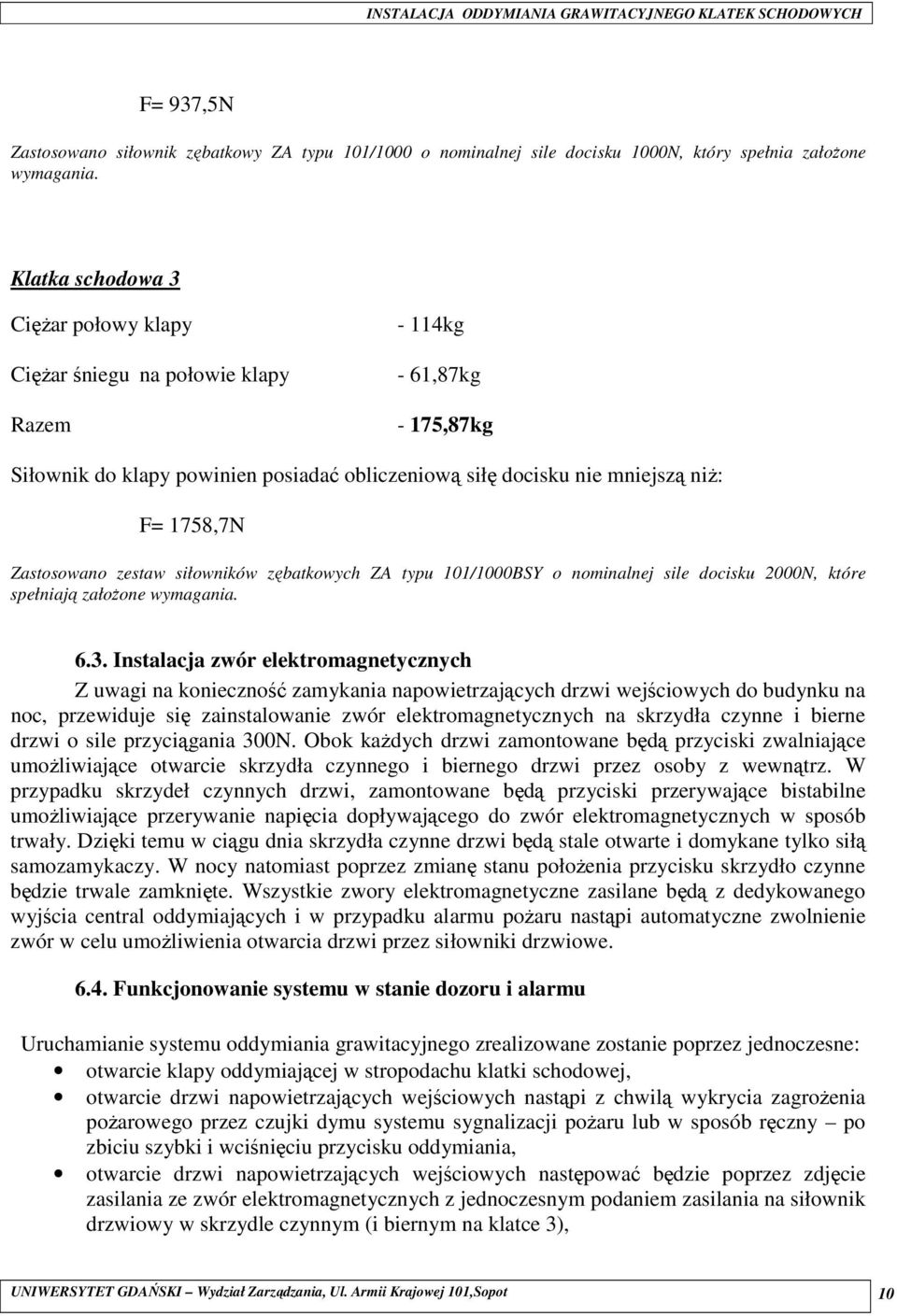

10 F= 937,5N Zastosowano siłownik zębatkowy ZA typu 101/1000 o nominalnej sile docisku 1000N, który spełnia załoŝone wymagania. Klatka schodowa 3 CięŜar połowy klapy CięŜar śniegu na połowie klapy Razem - 114kg - 61,87kg - 175,87kg Siłownik do klapy powinien posiadać obliczeniową siłę docisku nie mniejszą niŝ: F= 1758,7N Zastosowano zestaw siłowników zębatkowych ZA typu 101/1000BSY o nominalnej sile docisku 2000N, które spełniają załoŝone wymagania Instalacja zwór elektromagnetycznych Z uwagi na konieczność zamykania napowietrzających drzwi wejściowych do budynku na noc, przewiduje się zainstalowanie zwór elektromagnetycznych na skrzydła czynne i bierne drzwi o sile przyciągania 300N. Obok kaŝdych drzwi zamontowane będą przyciski zwalniające umoŝliwiające otwarcie skrzydła czynnego i biernego drzwi przez osoby z wewnątrz. W przypadku skrzydeł czynnych drzwi, zamontowane będą przyciski przerywające bistabilne umoŝliwiające przerywanie napięcia dopływającego do zwór elektromagnetycznych w sposób trwały. Dzięki temu w ciągu dnia skrzydła czynne drzwi będą stale otwarte i domykane tylko siłą samozamykaczy. W nocy natomiast poprzez zmianę stanu połoŝenia przycisku skrzydło czynne będzie trwale zamknięte. Wszystkie zwory elektromagnetyczne zasilane będą z dedykowanego wyjścia central oddymiających i w przypadku alarmu poŝaru nastąpi automatyczne zwolnienie zwór w celu umoŝliwienia otwarcia drzwi przez siłowniki drzwiowe Funkcjonowanie systemu w stanie dozoru i alarmu Uruchamianie systemu oddymiania grawitacyjnego zrealizowane zostanie poprzez jednoczesne: otwarcie klapy oddymiającej w stropodachu klatki schodowej, otwarcie drzwi napowietrzających wejściowych nastąpi z chwilą wykrycia zagroŝenia poŝarowego przez czujki dymu systemu sygnalizacji poŝaru lub w sposób ręczny po zbiciu szybki i wciśnięciu przycisku oddymiania, otwarcie drzwi napowietrzających wejściowych następować będzie poprzez zdjęcie zasilania ze zwór elektromagnetycznych z jednoczesnym podaniem zasilania na siłownik drzwiowy w skrzydle czynnym (i biernym na klatce 3), UNIWERSYTET GDAŃSKI Wydział Zarządzania, Ul. Armii Krajowej 101,Sopot 10

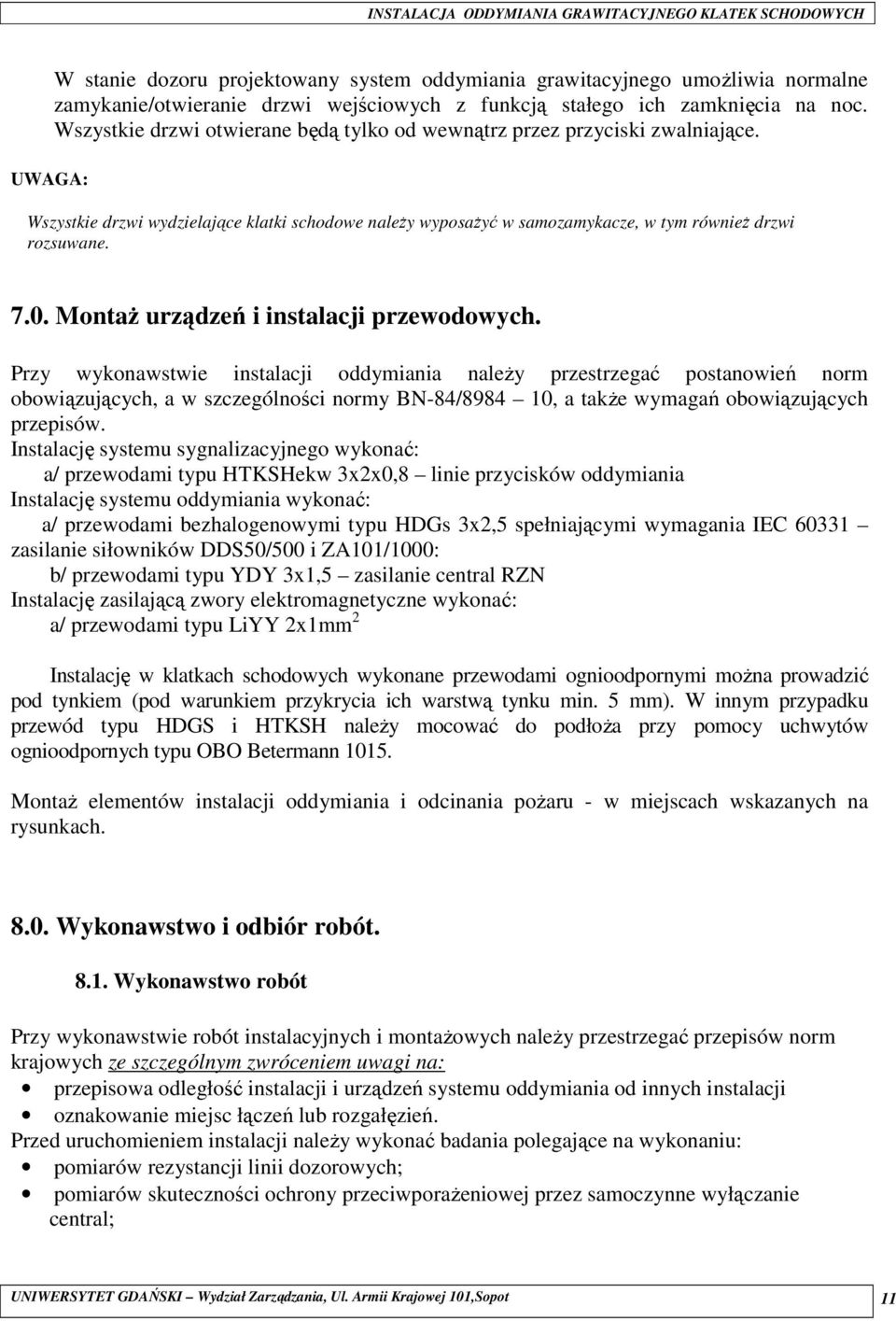

11 UWAGA: W stanie dozoru projektowany system oddymiania grawitacyjnego umoŝliwia normalne zamykanie/otwieranie drzwi wejściowych z funkcją stałego ich zamknięcia na noc. Wszystkie drzwi otwierane będą tylko od wewnątrz przez przyciski zwalniające. Wszystkie drzwi wydzielające klatki schodowe naleŝy wyposaŝyć w samozamykacze, w tym równieŝ drzwi rozsuwane MontaŜ urządzeń i instalacji przewodowych. Przy wykonawstwie instalacji oddymiania naleŝy przestrzegać postanowień norm obowiązujących, a w szczególności normy BN-84/ , a takŝe wymagań obowiązujących przepisów. Instalację systemu sygnalizacyjnego wykonać: a/ przewodami typu HTKSHekw 3x2x0,8 linie przycisków oddymiania Instalację systemu oddymiania wykonać: a/ przewodami bezhalogenowymi typu HDGs 3x2,5 spełniającymi wymagania IEC zasilanie siłowników DDS50/500 i ZA101/1000: b/ przewodami typu YDY 3x1,5 zasilanie central RZN Instalację zasilającą zwory elektromagnetyczne wykonać: a/ przewodami typu LiYY 2x1mm 2 Instalację w klatkach schodowych wykonane przewodami ognioodpornymi moŝna prowadzić pod tynkiem (pod warunkiem przykrycia ich warstwą tynku min. 5 mm). W innym przypadku przewód typu HDGS i HTKSH naleŝy mocować do podłoŝa przy pomocy uchwytów ognioodpornych typu OBO Betermann MontaŜ elementów instalacji oddymiania i odcinania poŝaru - w miejscach wskazanych na rysunkach Wykonawstwo i odbiór robót Wykonawstwo robót Przy wykonawstwie robót instalacyjnych i montaŝowych naleŝy przestrzegać przepisów norm krajowych ze szczególnym zwróceniem uwagi na: przepisowa odległość instalacji i urządzeń systemu oddymiania od innych instalacji oznakowanie miejsc łączeń lub rozgałęzień. Przed uruchomieniem instalacji naleŝy wykonać badania polegające na wykonaniu: pomiarów rezystancji linii dozorowych; pomiarów skuteczności ochrony przeciwporaŝeniowej przez samoczynne wyłączanie central; UNIWERSYTET GDAŃSKI Wydział Zarządzania, Ul. Armii Krajowej 101,Sopot 11

12 oraz sprawdzeniu materiałów w zakresie zgodności z obowiązującymi przepisami; wykonania poprawności połączeń; umocowania połączeń; właściwej numeracji, napisów oraz oznakowania linii dozorowych; Uruchomienie systemu naleŝy wykonać zgodnie z dokumentacjami technicznymi producenta Odbiór robót Przed przekazaniem systemu automatycznych urządzeń systemu oddymiania do eksploatacji Wykonawca zobowiązany jest dostarczyć zleceniodawcy: dokumentację powykonawczą zawierającą zaktualizowany projekt techniczny z naniesionymi i uzgodnionymi zmianami powstałymi w czasie wykonawstwa dokumentację prawną montaŝu tj. dziennik budowy protokoły pomiarów elektrycznych Odbiór robót dokonuje komisja w składzie: przedstawiciel Zamawiającego przedstawiciel UŜytkownika kierownik robót Wykonawcy projektant specjalista ochrony przeciwpoŝarowej inspektor nadzoru inwestorskiego konserwator instalacji Uwagi końcowe Osoby, które przewidziane są do obsługi, kontroli lub nadzoru urządzeń oddymiania naleŝy przeszkolić w zakresie obsługi systemu. Fakt przeszkolenia powinien być potwierdzony własnoręcznym podpisem przez osoby przeszkolone. W celu zapewnienia prawidłowej pracy, system oddymiania winien mieć zapewnianą fachowa obsługę. Obsługa winna być wykonywana w następujących czasookresach: Obsługa codzienna: sprawdzanie prawidłowości wskazań central oddymiania Obsługa kwartalna o sprawdzanie prawidłowości działania układów i elementów sterowniczych, czyszczenie elementów wykazujących stan zabrudzenia, konserwacja baterii akumulatorów UNIWERSYTET GDAŃSKI Wydział Zarządzania, Ul. Armii Krajowej 101,Sopot 12

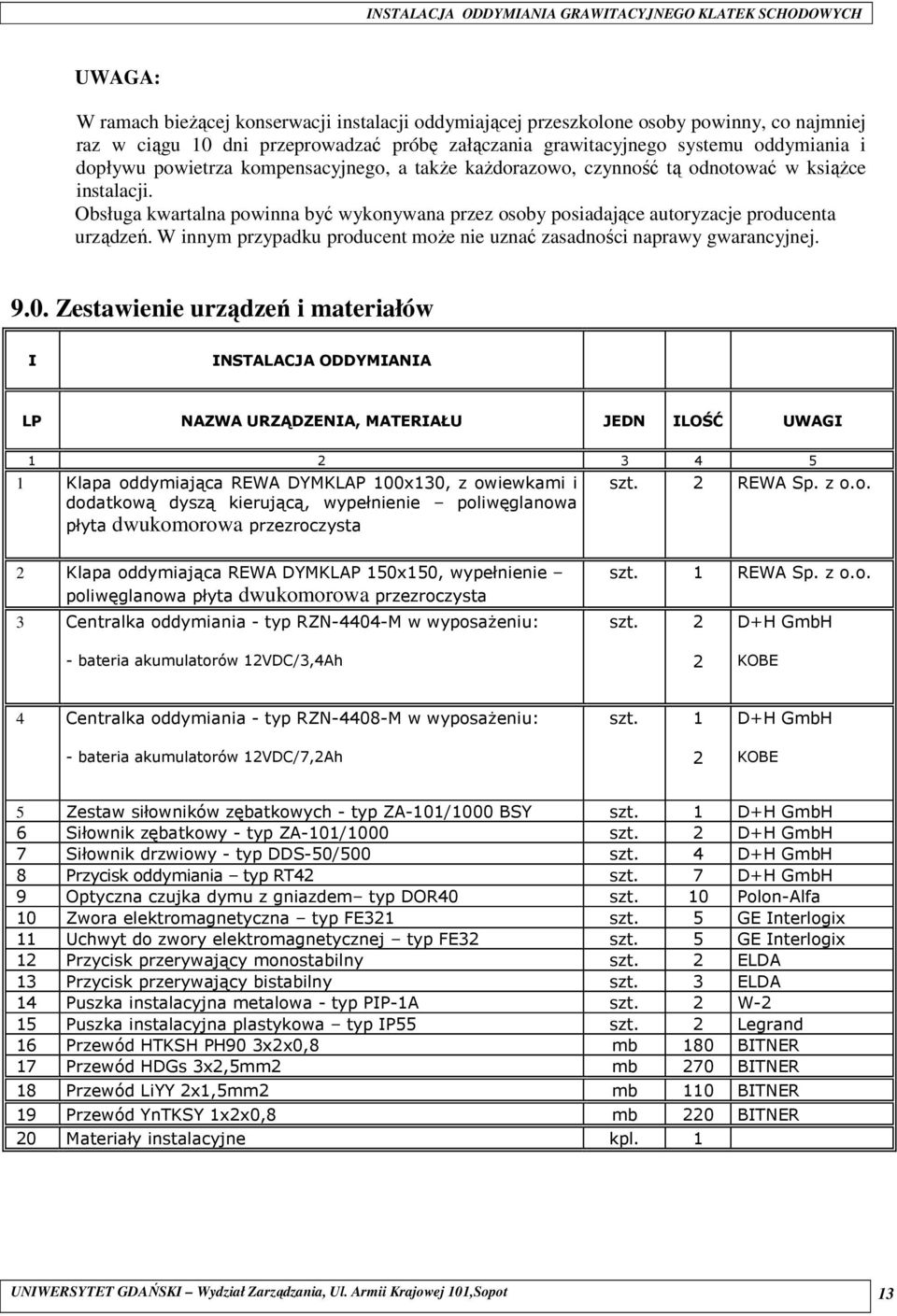

13 UWAGA: W ramach bieŝącej konserwacji instalacji oddymiającej przeszkolone osoby powinny, co najmniej raz w ciągu 10 dni przeprowadzać próbę załączania grawitacyjnego systemu oddymiania i dopływu powietrza kompensacyjnego, a takŝe kaŝdorazowo, czynność tą odnotować w ksiąŝce instalacji. Obsługa kwartalna powinna być wykonywana przez osoby posiadające autoryzacje producenta urządzeń. W innym przypadku producent moŝe nie uznać zasadności naprawy gwarancyjnej Zestawienie urządzeń i materiałów I INSTALACJA ODDYMIANIA LP NAZWA URZĄDZENIA, MATERIAŁU JEDN ILOŚĆ UWAGI Klapa oddymiająca REWA DYMKLAP 100x130, z owiewkami i dodatkową dyszą kierującą, wypełnienie poliwęglanowa płyta dwukomorowa przezroczysta szt. 2 REWA Sp. z o.o. 2 Klapa oddymiająca REWA DYMKLAP 150x150, wypełnienie poliwęglanowa płyta dwukomorowa przezroczysta 3 Centralka oddymiania - typ RZN-4404-M w wyposaŝeniu: szt. 1 REWA Sp. z o.o. szt. 2 D+H GmbH - bateria akumulatorów 12VDC/3,4Ah 2 KOBE 4 Centralka oddymiania - typ RZN-4408-M w wyposaŝeniu: - bateria akumulatorów 12VDC/7,2Ah szt. 1 2 D+H GmbH KOBE 5 Zestaw siłowników zębatkowych - typ ZA-101/1000 BSY szt. 1 D+H GmbH 6 Siłownik zębatkowy - typ ZA-101/1000 szt. 2 D+H GmbH 7 Siłownik drzwiowy - typ DDS-50/500 szt. 4 D+H GmbH 8 Przycisk oddymiania typ RT42 szt. 7 D+H GmbH 9 Optyczna czujka dymu z gniazdem typ DOR40 szt. 10 Polon-Alfa 10 Zwora elektromagnetyczna typ FE321 szt. 5 GE Interlogix 11 Uchwyt do zwory elektromagnetycznej typ FE32 szt. 5 GE Interlogix 12 Przycisk przerywający monostabilny szt. 2 ELDA 13 Przycisk przerywający bistabilny szt. 3 ELDA 14 Puszka instalacyjna metalowa - typ PIP-1A szt. 2 W-2 15 Puszka instalacyjna plastykowa typ IP55 szt. 2 Legrand 16 Przewód HTKSH PH90 3x2x0,8 mb 180 BITNER 17 Przewód HDGs 3x2,5mm2 mb 270 BITNER 18 Przewód LiYY 2x1,5mm2 mb 110 BITNER 19 Przewód YnTKSY 1x2x0,8 mb 220 BITNER 20 Materiały instalacyjne kpl. 1 UNIWERSYTET GDAŃSKI Wydział Zarządzania, Ul. Armii Krajowej 101,Sopot 13

14 10.0. Rysunki 01. Instalacja oddymiania. Schemat blokowy. 02. Instalacja oddymiania. Rzut parteru. 03. Instalacja oddymiania. Rzut I piętra. 04. Instalacja oddymiania. Rzut II piętra. 05. Instalacja oddymiania. Rzut III piętra. OPRACOWAŁ: inŝ. Marcin Gawecki UNIWERSYTET GDAŃSKI Wydział Zarządzania, Ul. Armii Krajowej 101,Sopot 14
