1 PROJEKT STAŁEJ ORGANIZACJI RUCHU Budowa parkingów na terenach parku przy ulicy Wolności po stronie północnej ulicy, na skarpie - - od ul. Grunwaldzkiej w kierunku zachodnim INWESTOR: GMINA MIASTO PŁOŃSK PROJEKTANT: P.H.U. DROG POL II s.c. Poświętne ul. Podmiejska Płońsk SPIS TREŚCI: 1. PLAN ORIENTACYJNY 2. OPIS TECHNICZNY 3. PLAN SYTUACYJNY SKALA 1:500 STAŁA ORGANIZACJA RUCHU NA TERENIE PROJEKTOWANEGO PARKINGU PRZY UL. WOLNOŚCI W PŁOŃSKU STAŁA ORGANIZACJA RUCHU PROJEKTANT inż. P. SZYMAŃSKI MAZ/O191/Z00D/11 WSPÓŁPRACA inż. K. KRZESZEWSKI SPRAWDZAJĄCY Z. WIERZBICKI WZDP 677/66 9 GRUDNIA 2011

2

3

4 ZAWARTOŚĆ OPRACOWANIA: I. OPIS TECHNICZNY do projektu stałej organizacji ruchu II. 1. Dane ogólne, podstawa opracowania 2. Cel i zakres opracowania 3. Opis stanu istniejącego 4. Ogólny opis projektowanej inwestycji 5. Rozwiązania projektowe 5.1. Znaki pionowe 5.2. Znaki poziome Załącznik nr 1 Zestawienie ilości oznakowania pionowego Załącznik nr 2 Zestawienie ilości oznakowania poziomego II. CZĘŚĆ GRAFICZNA projektu stałej organizacji ruchu parkingu na terenach parku przy ul. Wolności po stronie północnej ulicy, na skarpie od ul. Grunwaldzkiej w kierunku Zachodnim w Płońsku - plan sytuacyjny w skali 1:500

5 Budowa parkingów na terenach parku przy ul. Wolności po stronie północnej ulicy, na skarpie od ul. Grunwaldzkiej w kierunku zachodnim OPIS TECHNICZNY 1. DANE OGÓLNE, PODSTAWA OPRACOWANIA Mapa d/c projektowych w skali 1:500 Wypis i wyrys z obowiązującej zmiany Miejscowego Planu Zagospodarowania Przestrzennego miasta Płońska GP z dnia r., ustawa z dnia 20 czerwca 1997 r. Prawo o ruchu drogowym (tekst jednolity Dz.U. Nr 108 poz. 908 z 2005 r. z późn. zmianami); rozporządzenie Ministrów Infrastruktury i Spraw Wewnętrznych i Administracji z dnia 31 lipca 2002 r. w sprawie znaków i sygnałów drogowych (Dz. U. Nr 170 poz z 2002 r.); rozporządzenie Ministra Infrastruktury z dnia 23 września 2003 r. w sprawie szczegółowych warunków zarządzania ruchem na drogach oraz wykonywania nadzoru nad tym zarządzaniem (Dz.U. Nr 177 poz z 2003 r.); rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (Dz.U. Nr 220 poz z 2003 r. wraz z załącznikami 1-4). 2. CEL I ZAKRES OPRACOWANIA Celem opracowania jest zapewnienie bezpieczeństwa ruchu pojazdów, pieszych na terenie parkingu przy ulicy Wolności po stronie północnej ulicy, na skarpie od ul. Grunwaldzkiej w kierunku zachodnim w Płońsku poprzez zaprojektowanie stałej organizacji ruchu. 3. OPIS STANU ISTNIEJĄCEGO Obszar objęty inwestycją nie posiada drogowej infrastruktury technicznej. Ustalenia planu zagospodarowania przestrzennego obszaru objętego opracowaniem przewidują budowę parkingu dla samochodów osobowych oraz kanalizacji deszczowej. P.H.U. DROG - POL II s.c. Poświętne ul. Podmiejska 7, Płońsk

6 Budowa parkingów na terenach parku przy ul. Wolności po stronie północnej ulicy, na skarpie od ul. Grunwaldzkiej w kierunku zachodnim 4. OGÓLNY OPIS PROJEKTOWANEJ INWESTYCJI W ramach projektu budowlanego zgodnie z ustaleniami planu zagospodarowania przestrzennego projektuje się budowę parkingu dla samochodów osobowych z kostki betonowej. 5. ROZWIĄZANIA PROJEKTOWE Zaprojektowana stała organizacja ma na celu zapewnienia bezpieczeństwa wszystkich uczestników ruchu szczególnie na włączeniu do drogi wewnętrznej gdzie projektowane jest poszerzenie istniejącego wjazdu na parking. Projektowana jezdnia manewrowa posiadać będzie szerokości 5,0 6,0m. Na placu zaprojektowano: 35 miejsc postojowych prostopadłych w tym: 33 stanowisk dla samochodów osobowych o wymiarach 2,50 m x 5,00 m, 2 stanowiska dla osób niepełnosprawnych o wymiarach 3,60 m x 5,00 m. Istniejąca droga wewnętrzna z kostki betonowej posiada 2 progi zwalniające z kostki brukowej. Jeden z nich będzie kolidował z wjazdem na nowy parking, dlatego należy przesunąć go wraz ze znakami pionowymi w miejsce zaznaczone w załączniku graficznym jako projektowany próg zwalniający ZNAKI PIONOWE Oznakowanie pionowe zastosowane na obszarze objętym projektem budowlanym i przedstawione w części graficznej niniejszego opracowania. Zaprojektowana stała organizacja ruchu ma na celu usprawnienia ruchu kołowego szczególnie na włączeniu do drogi wewnętrznej gdzie wyjeżdżający ma obowiązek ustąpienia pierwszeństwa innym uczestnikom ruchu. Dla dokładnego oznakowania oraz lepszej widoczności miejsc postojowych dla osób niepełnosprawnych zastosowano znak T-29. Dla zapewnienia należytej widoczności znaków, do wykonania lic znaków należy stosować materiały odblaskowe. Zastosowane znaki powinny być zgodne z P.H.U. DROG - POL II s.c. Poświętne ul. Podmiejska 7, Płońsk

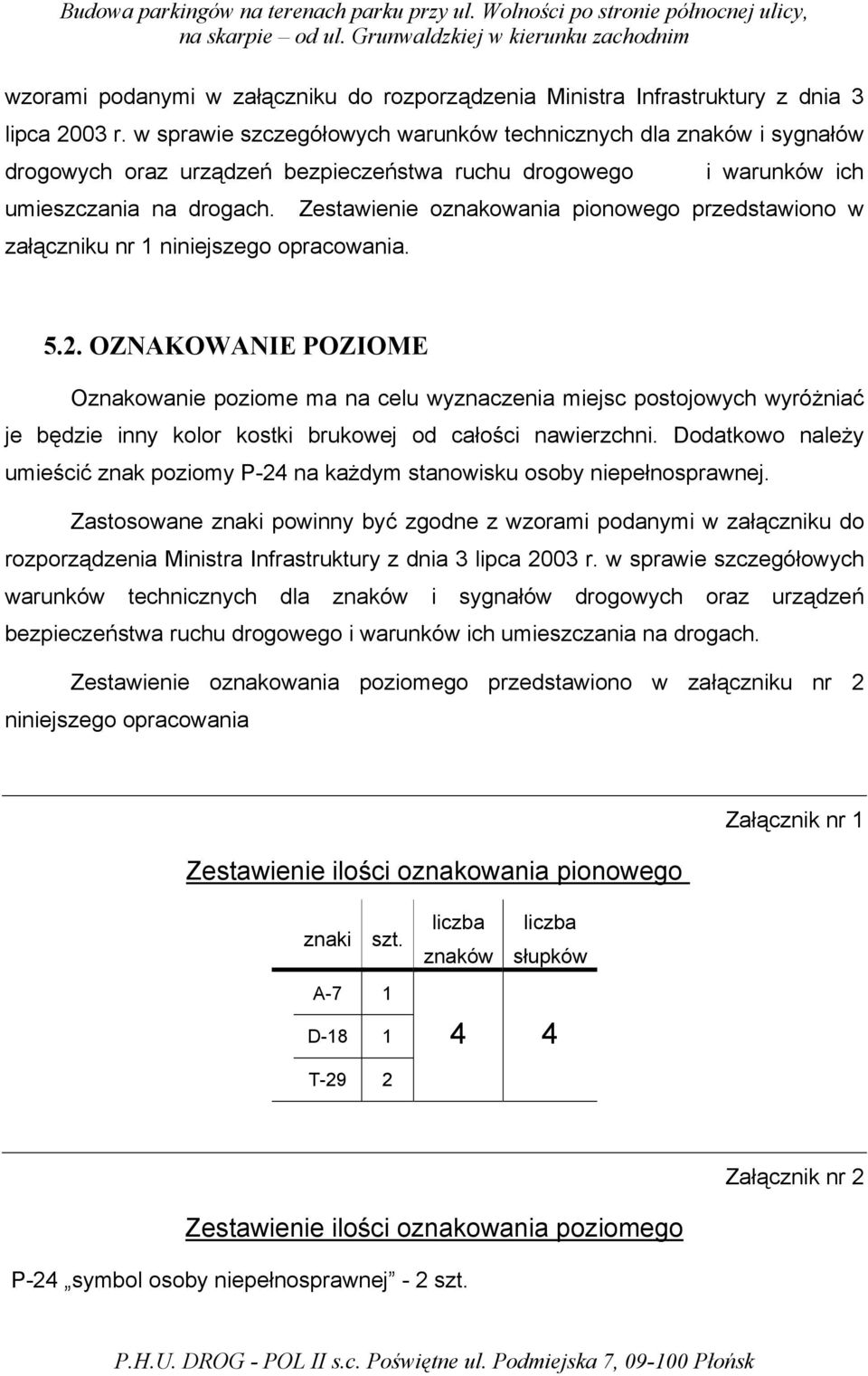

7 Budowa parkingów na terenach parku przy ul. Wolności po stronie północnej ulicy, na skarpie od ul. Grunwaldzkiej w kierunku zachodnim wzorami podanymi w załączniku do rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach. Zestawienie oznakowania pionowego przedstawiono w załączniku nr 1 niniejszego opracowania OZNAKOWANIE POZIOME Oznakowanie poziome ma na celu wyznaczenia miejsc postojowych wyróżniać je będzie inny kolor kostki brukowej od całości nawierzchni. Dodatkowo należy umieścić znak poziomy P-24 na każdym stanowisku osoby niepełnosprawnej. Zastosowane znaki powinny być zgodne z wzorami podanymi w załączniku do rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach. Zestawienie oznakowania poziomego przedstawiono w załączniku nr 2 niniejszego opracowania Zestawienie ilości oznakowania pionowego Załącznik nr 1 znaki szt. A-7 1 D-18 1 liczba liczba znaków słupków 4 4 T-29 2 Załącznik nr 2 Zestawienie ilości oznakowania poziomego P-24 symbol osoby niepełnosprawnej - 2 szt. P.H.U. DROG - POL II s.c. Poświętne ul. Podmiejska 7, Płońsk
