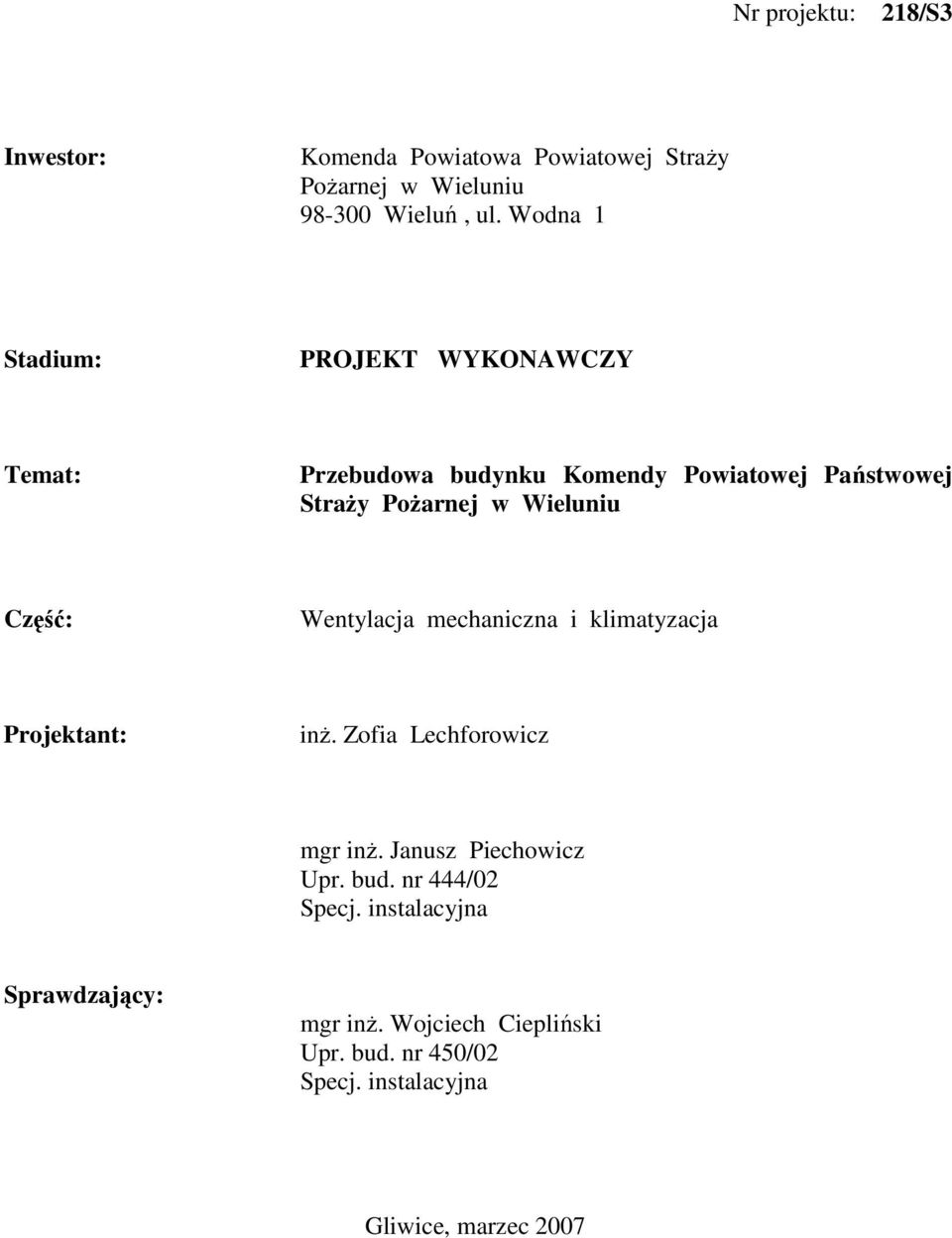

1 Nr projektu: 218/S3 Inwestor: Komenda Powiatowa Powiatowej StraŜy PoŜarnej w Wieluniu Wieluń, ul. Wodna 1 Stadium: PROJEKT WYKONAWCZY Temat: Przebudowa budynku Komendy Powiatowej Państwowej StraŜy PoŜarnej w Wieluniu Część: Wentylacja mechaniczna i klimatyzacja Projektant: inŝ. Zofia Lechforowicz mgr inŝ. Janusz Piechowicz Upr. bud. nr 444/02 Specj. instalacyjna Sprawdzający: mgr inŝ. Wojciech Ciepliński Upr. bud. nr 450/02 Specj. instalacyjna Gliwice, marzec 2007

Część: Wentylacja mechaniczna i klimatyzacja Projektant: inŝ. Zofia Lechforowicz mgr inŝ. Janusz Piechowicz Upr. bud.

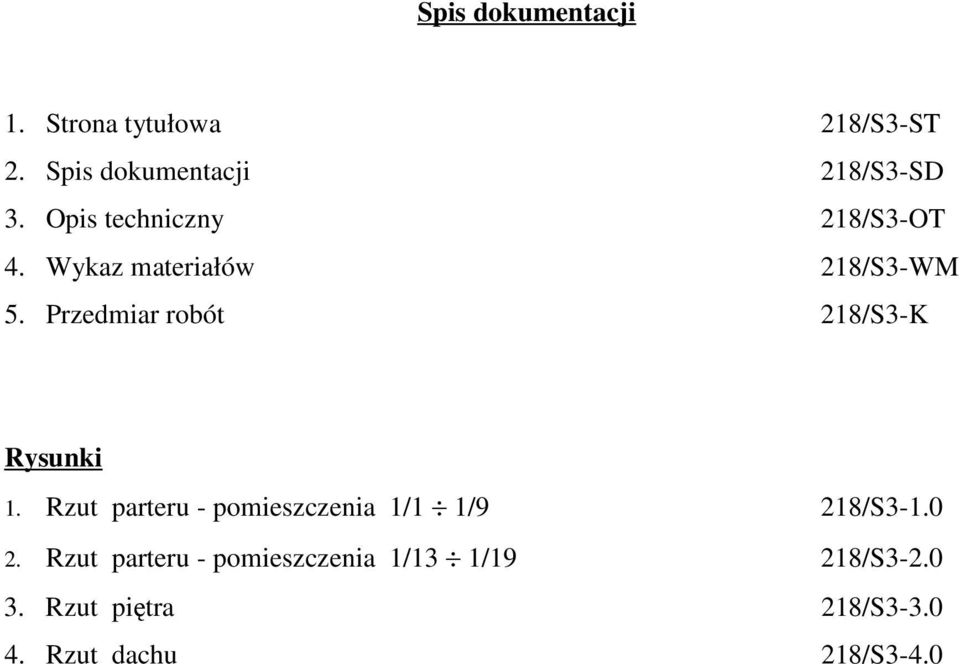

2 Spis dokumentacji 1. Strona tytułowa 218/S3-ST 2. Spis dokumentacji 218/S3-SD 3. Opis techniczny 218/S3-OT 4. Wykaz materiałów 218/S3-WM 5. Przedmiar robót 218/S3-K Rysunki 1. Rzut parteru - pomieszczenia 1/1 1/9 218/S Rzut parteru - pomieszczenia 1/13 1/19 218/S Rzut piętra 218/S Rzut dachu 218/S3-4.0

Przedmiar robót 218/S3-K Rysunki 1. Rzut parteru - pomieszczenia 1/1 1/9 218/S3-1.

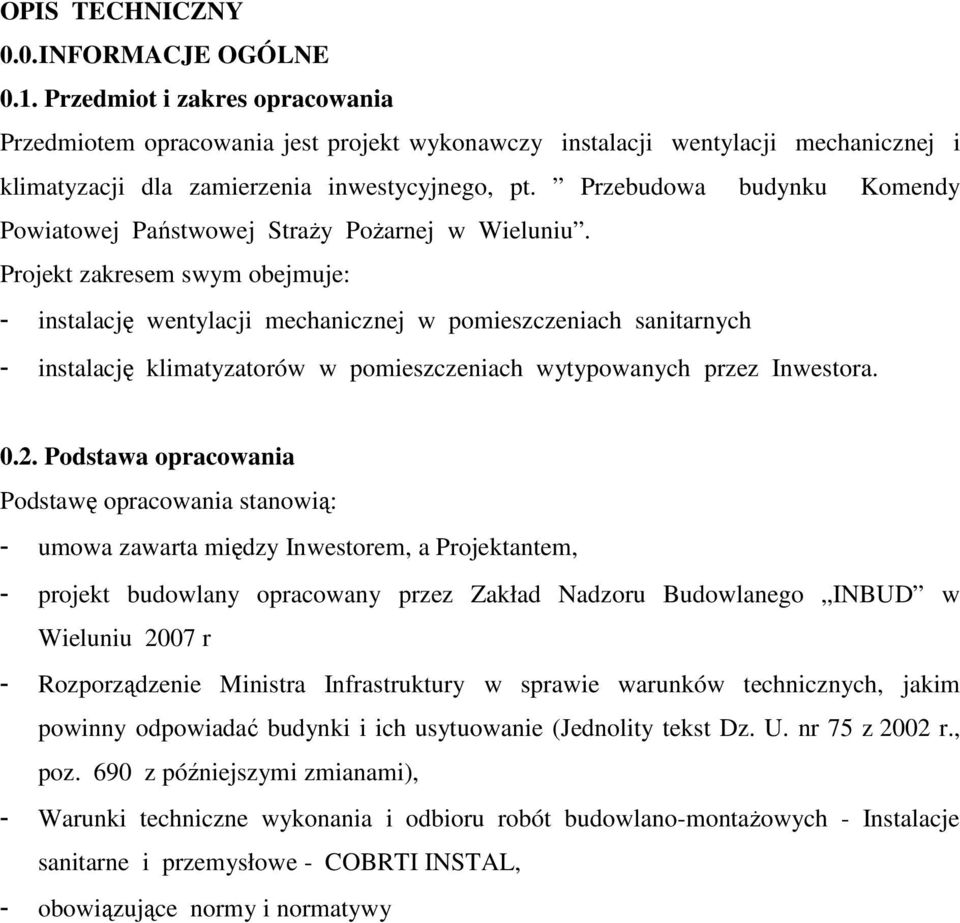

3 OPIS TECHNICZNY 0.0.INFORMACJE OGÓLNE 0.1. Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt wykonawczy instalacji wentylacji mechanicznej i klimatyzacji dla zamierzenia inwestycyjnego, pt. Przebudowa budynku Komendy Powiatowej Państwowej StraŜy PoŜarnej w Wieluniu. Projekt zakresem swym obejmuje: - instalację wentylacji mechanicznej w pomieszczeniach sanitarnych - instalację klimatyzatorów w pomieszczeniach wytypowanych przez Inwestora Podstawa opracowania Podstawę opracowania stanowią: - umowa zawarta między Inwestorem, a Projektantem, - projekt budowlany opracowany przez Zakład Nadzoru Budowlanego INBUD w Wieluniu 2007 r - Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Jednolity tekst Dz. U. nr 75 z 2002 r., poz. 690 z późniejszymi zmianami), - Warunki techniczne wykonania i odbioru robót budowlano-montaŝowych - Instalacje sanitarne i przemysłowe - COBRTI INSTAL, - obowiązujące normy i normatywy

Przebudowa budynku Komendy Powiatowej Państwowej StraŜy PoŜarnej w Wieluniu.

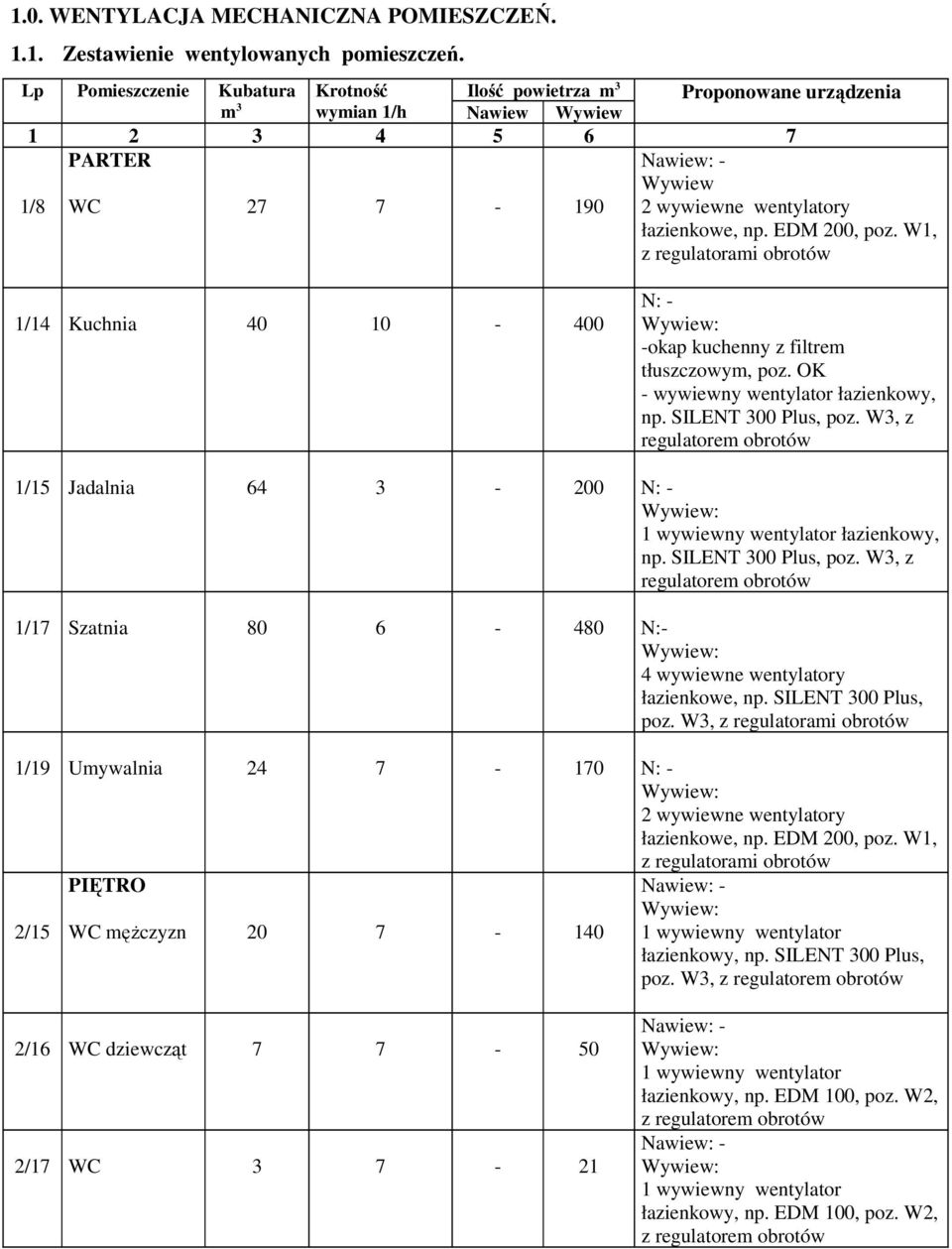

4 1.0. WENTYLACJA MECHANICZNA POMIESZCZEŃ Zestawienie wentylowanych pomieszczeń. Lp Pomieszczenie Kubatura Krotność Ilość powietrza m 3 Proponowane urządzenia m 3 wymian 1/h Nawiew Wywiew PARTER 1/8 WC Wywiew 2 wywiewne wentylatory łazienkowe, np. EDM 200, poz. W1, z regulatorami obrotów 1/14 Kuchnia N: - -okap kuchenny z filtrem tłuszczowym, poz. OK - wywiewny wentylator łazienkowy, np. SILENT 300 Plus, poz. W3, z regulatorem obrotów 1/15 Jadalnia N: - łazienkowy, np. SILENT 300 Plus, poz. W3, z regulatorem obrotów 1/17 Szatnia N:- 4 wywiewne wentylatory łazienkowe, np. SILENT 300 Plus, poz. W3, z regulatorami obrotów 1/19 Umywalnia N: - 2 wywiewne wentylatory łazienkowe, np. EDM 200, poz. W1, z regulatorami obrotów 2/15 PIĘTRO WC męŝczyzn łazienkowy, np. SILENT 300 Plus, poz. W3, z regulatorem obrotów 2/16 WC dziewcząt /17 WC łazienkowy, np. EDM 100, poz. W2, z regulatorem obrotów łazienkowy, np. EDM 100, poz. W2, z regulatorem obrotów

EDM 200, poz. W1, z regulatorami obrotów 1/14 Kuchnia 40 10-400 N: - -okap kuchenny z filtrem tłuszczowym, poz. OK - wywiewny wentylator łazienkowy, np. SILENT 300 Plus, poz.

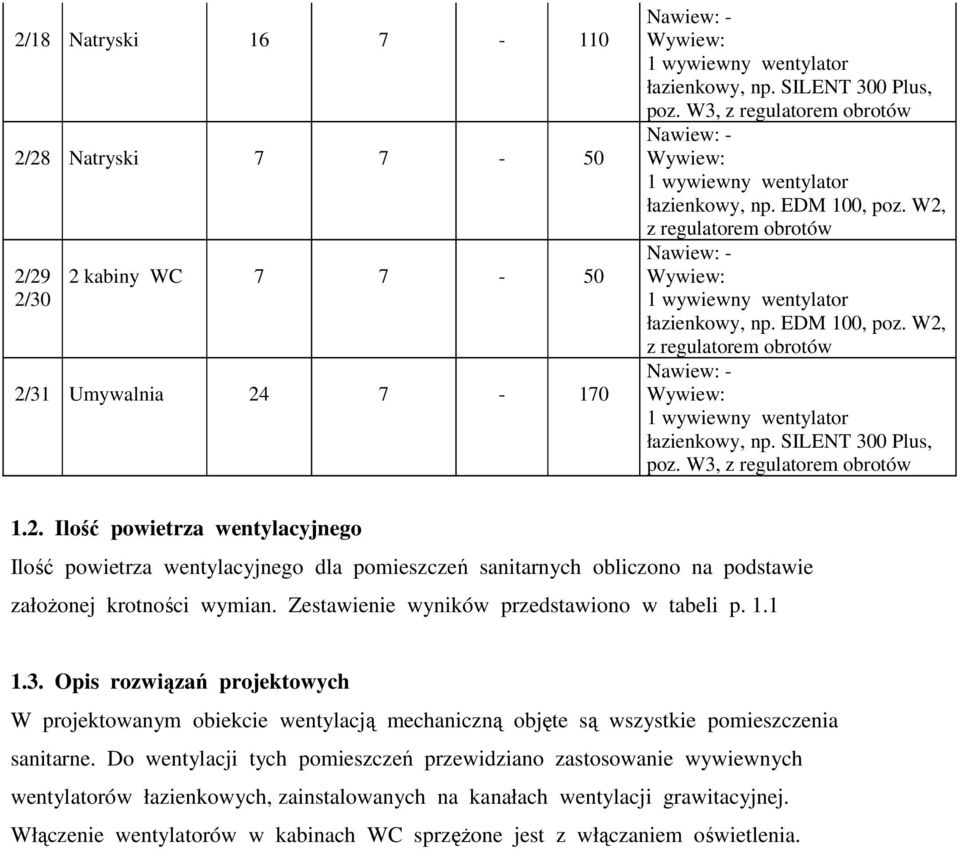

5 2/18 Natryski /28 Natryski /29 2/30 2 kabiny WC /31 Umywalnia łazienkowy, np. SILENT 300 Plus, poz. W3, z regulatorem obrotów łazienkowy, np. EDM 100, poz. W2, z regulatorem obrotów łazienkowy, np. EDM 100, poz. W2, z regulatorem obrotów łazienkowy, np. SILENT 300 Plus, poz. W3, z regulatorem obrotów 1.2. Ilość powietrza wentylacyjnego Ilość powietrza wentylacyjnego dla pomieszczeń sanitarnych obliczono na podstawie załoŝonej krotności wymian. Zestawienie wyników przedstawiono w tabeli p Opis rozwiązań projektowych W projektowanym obiekcie wentylacją mechaniczną objęte są wszystkie pomieszczenia sanitarne. Do wentylacji tych pomieszczeń przewidziano zastosowanie wywiewnych wentylatorów łazienkowych, zainstalowanych na kanałach wentylacji grawitacyjnej. Włączenie wentylatorów w kabinach WC sprzęŝone jest z włączaniem oświetlenia.

Zestawienie wyników przedstawiono w tabeli p. 1.1 1.3. Opis rozwiązań projektowych W projektowanym obiekcie wentylacją mechaniczną objęte są wszystkie pomieszczenia sanitarne.

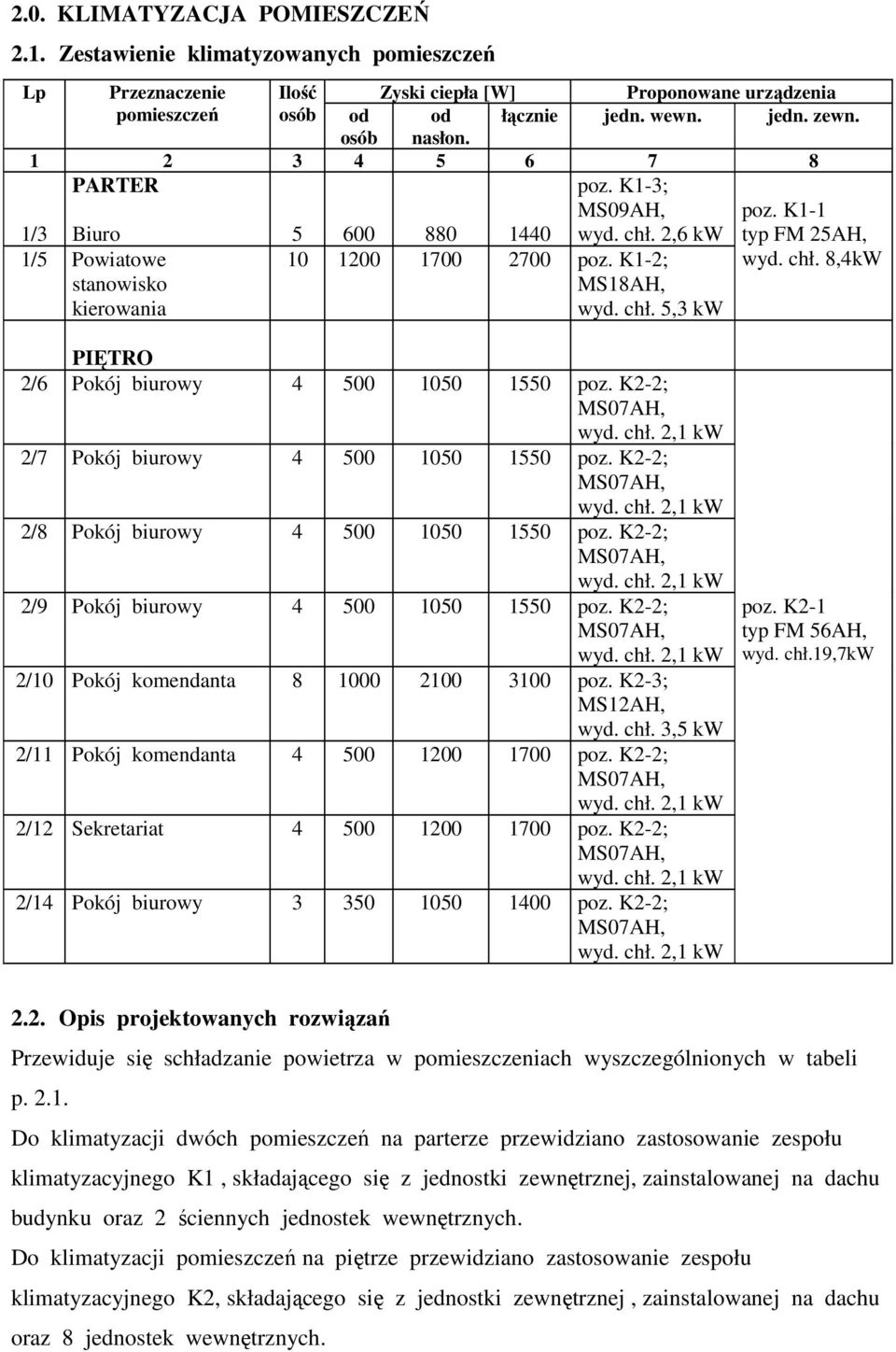

6 2.0. KLIMATYZACJA POMIESZCZEŃ 2.1. Zestawienie klimatyzowanych pomieszczeń Lp Przeznaczenie Ilość Zyski ciepła [W] Proponowane urządzenia pomieszczeń osób od od łącznie jedn. wewn. jedn. zewn. osób nasłon PARTER poz. K1-3; MS09AH, wyd. chł. 2,6 kw 1/3 Biuro /5 Powiatowe stanowisko kierowania poz. K1-2; MS18AH, wyd. chł. 5,3 kw poz. K1-1 typ FM 25AH, wyd. chł. 8,4kW PIĘTRO 2/6 Pokój biurowy poz. K2-2; 2/7 Pokój biurowy poz. K2-2; 2/8 Pokój biurowy poz. K2-2; 2/9 Pokój biurowy poz. K2-2; 2/10 Pokój komendanta poz. K2-3; MS12AH, wyd. chł. 3,5 kw 2/11 Pokój komendanta poz. K2-2; 2/12 Sekretariat poz. K2-2; 2/14 Pokój biurowy poz. K2-2; poz. K2-1 typ FM 56AH, wyd. chł.19,7kw 2.2. Opis projektowanych rozwiązań Przewiduje się schładzanie powietrza w pomieszczeniach wyszczególnionych w tabeli p Do klimatyzacji dwóch pomieszczeń na parterze przewidziano zastosowanie zespołu klimatyzacyjnego K1, składającego się z jednostki zewnętrznej, zainstalowanej na dachu budynku oraz 2 ściennych jednostek wewnętrznych. Do klimatyzacji pomieszczeń na piętrze przewidziano zastosowanie zespołu klimatyzacyjnego K2, składającego się z jednostki zewnętrznej, zainstalowanej na dachu oraz 8 jednostek wewnętrznych.

K1-1 typ FM 25AH, wyd. chł. 8,4kW PIĘTRO 2/6 Pokój biurowy 4 500 1050 1550 poz. K2-2; 2/7 Pokój biurowy 4 500 1050 1550 poz. K2-2; 2/8 Pokój biurowy 4 500 1050 1550 poz.

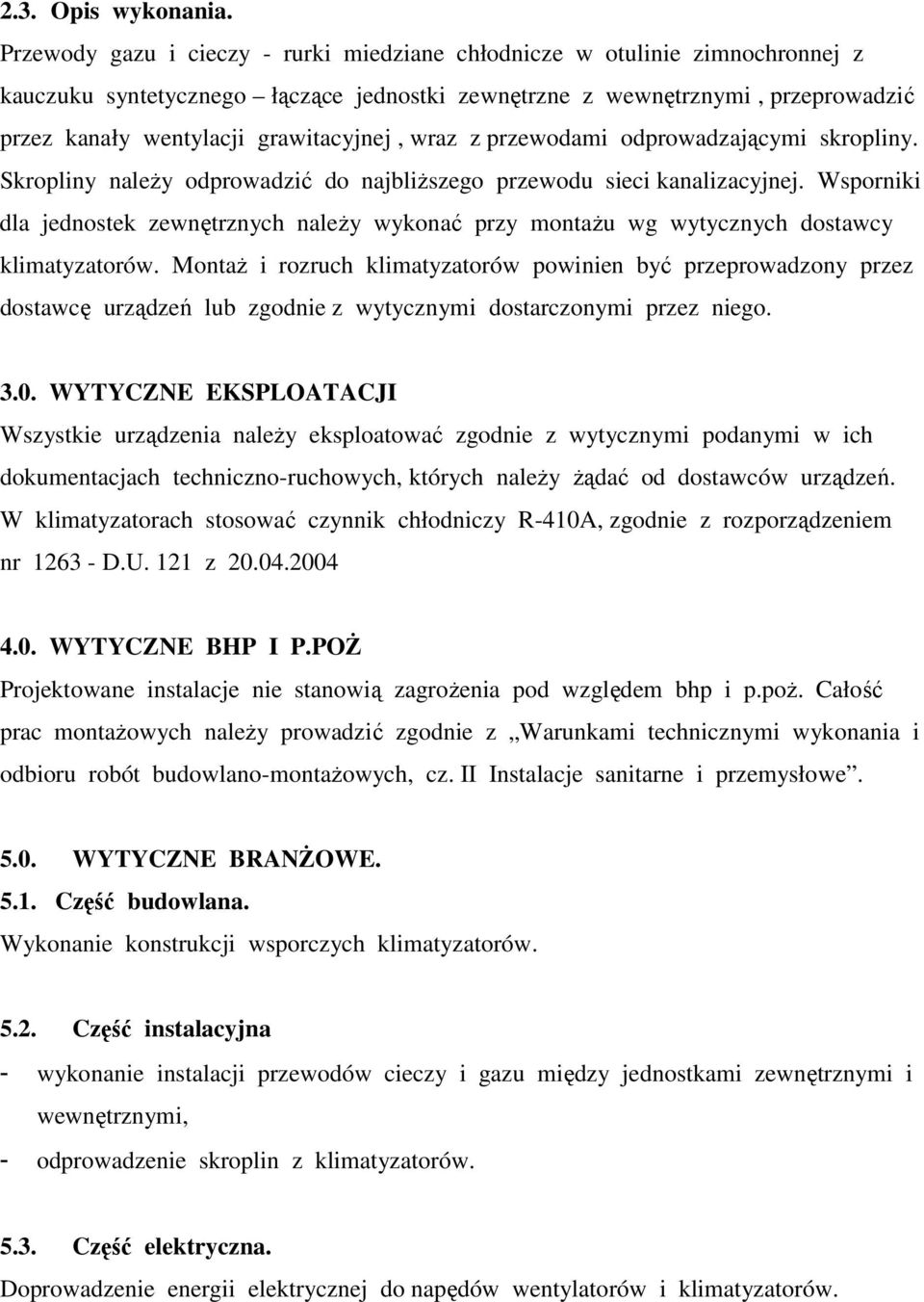

7 2.3. Opis wykonania. Przewody gazu i cieczy - rurki miedziane chłodnicze w otulinie zimnochronnej z kauczuku syntetycznego łączące jednostki zewnętrzne z wewnętrznymi, przeprowadzić przez kanały wentylacji grawitacyjnej, wraz z przewodami odprowadzającymi skropliny. Skropliny naleŝy odprowadzić do najbliŝszego przewodu sieci kanalizacyjnej. Wsporniki dla jednostek zewnętrznych naleŝy wykonać przy montaŝu wg wytycznych dostawcy klimatyzatorów. MontaŜ i rozruch klimatyzatorów powinien być przeprowadzony przez dostawcę urządzeń lub zgodnie z wytycznymi dostarczonymi przez niego WYTYCZNE EKSPLOATACJI Wszystkie urządzenia naleŝy eksploatować zgodnie z wytycznymi podanymi w ich dokumentacjach techniczno-ruchowych, których naleŝy Ŝądać od dostawców urządzeń. W klimatyzatorach stosować czynnik chłodniczy R-410A, zgodnie z rozporządzeniem nr D.U. 121 z WYTYCZNE BHP I P.POś Projektowane instalacje nie stanowią zagroŝenia pod względem bhp i p.poŝ. Całość prac montaŝowych naleŝy prowadzić zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych, cz. II Instalacje sanitarne i przemysłowe WYTYCZNE BRANśOWE Część budowlana. Wykonanie konstrukcji wsporczych klimatyzatorów Część instalacyjna - wykonanie instalacji przewodów cieczy i gazu między jednostkami zewnętrznymi i wewnętrznymi, - odprowadzenie skroplin z klimatyzatorów Część elektryczna. Doprowadzenie energii elektrycznej do napędów wentylatorów i klimatyzatorów.

wraz z przewodami odprowadzającymi skropliny. Skropliny naleŝy odprowadzić do najbliŝszego przewodu sieci kanalizacyjnej.

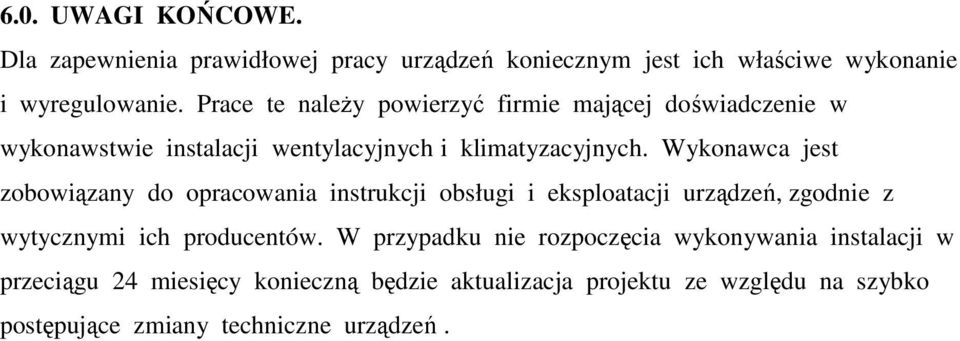

8 6.0. UWAGI KOŃCOWE. Dla zapewnienia prawidłowej pracy urządzeń koniecznym jest ich właściwe wykonanie i wyregulowanie. Prace te naleŝy powierzyć firmie mającej doświadczenie w wykonawstwie instalacji wentylacyjnych i klimatyzacyjnych. Wykonawca jest zobowiązany do opracowania instrukcji obsługi i eksploatacji urządzeń, zgodnie z wytycznymi ich producentów. W przypadku nie rozpoczęcia wykonywania instalacji w przeciągu 24 miesięcy konieczną będzie aktualizacja projektu ze względu na szybko postępujące zmiany techniczne urządzeń.

Wykonawca jest zobowiązany do opracowania instrukcji obsługi i eksploatacji urządzeń, zgodnie z wytycznymi ich producentów.

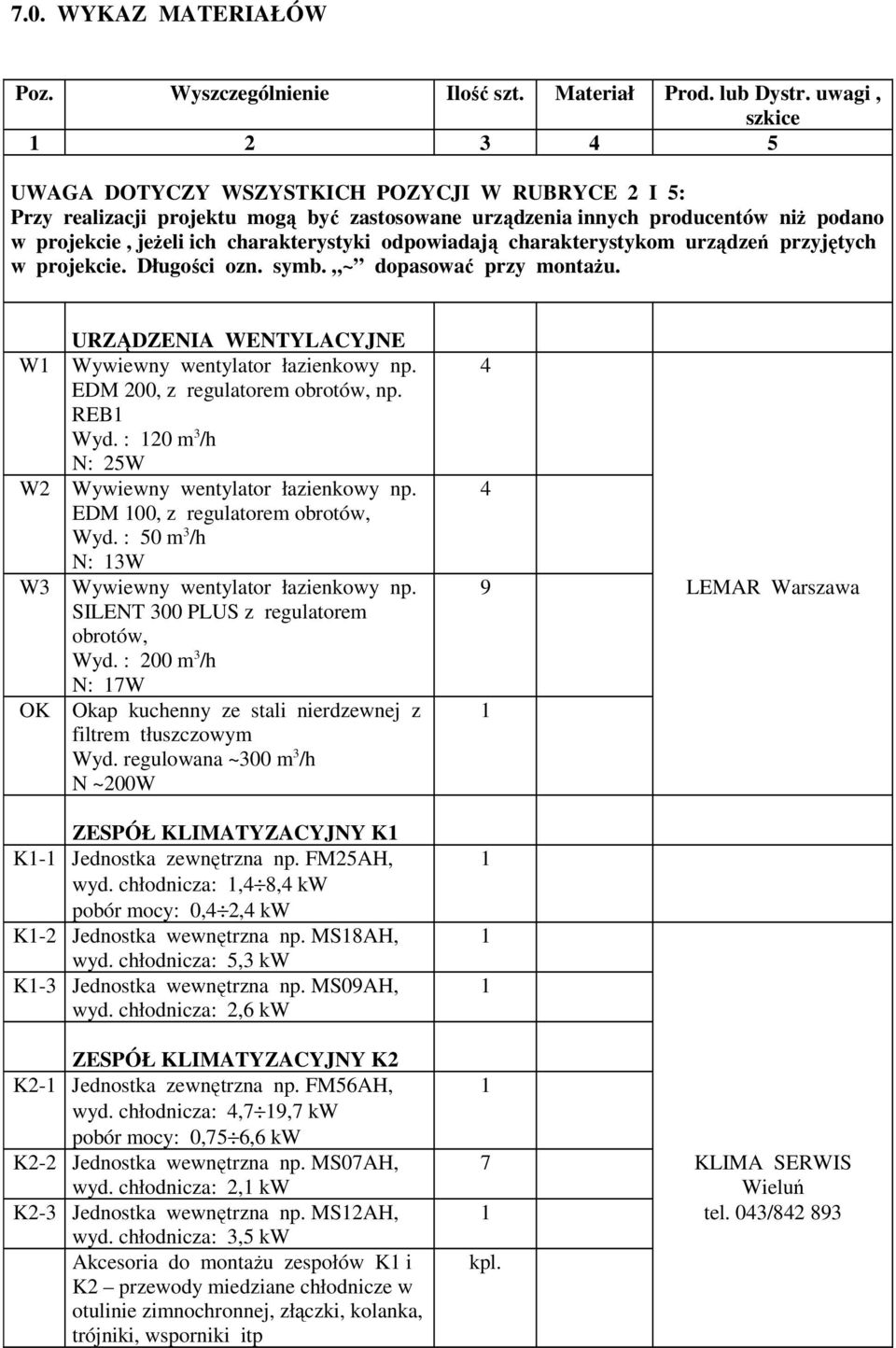

9 7.0. WYKAZ MATERIAŁÓW Poz. Wyszczególnienie Ilość szt. Materiał Prod. lub Dystr. uwagi, szkice UWAGA DOTYCZY WSZYSTKICH POZYCJI W RUBRYCE 2 I 5: Przy realizacji projektu mogą być zastosowane urządzenia innych producentów niŝ podano w projekcie, jeŝeli ich charakterystyki odpowiadają charakterystykom urządzeń przyjętych w projekcie. Długości ozn. symb. ~ dopasować przy montaŝu. W1 W2 W3 OK URZĄDZENIA WENTYLACYJNE Wywiewny wentylator łazienkowy np. EDM 200, z regulatorem obrotów, np. REB1 Wyd. : 120 m 3 /h N: 25W Wywiewny wentylator łazienkowy np. EDM 100, z regulatorem obrotów, Wyd. : 50 m 3 /h N: 13W Wywiewny wentylator łazienkowy np. SILENT 300 PLUS z regulatorem obrotów, Wyd. : 200 m 3 /h N: 17W Okap kuchenny ze stali nierdzewnej z filtrem tłuszczowym Wyd. regulowana ~300 m 3 /h N ~200W LEMAR Warszawa 1 ZESPÓŁ KLIMATYZACYJNY K1 K1-1 Jednostka zewnętrzna np. FM25AH, wyd. chłodnicza: 1,4 8,4 kw pobór mocy: 0,4 2,4 kw K1-2 Jednostka wewnętrzna np. MS18AH, wyd. chłodnicza: 5,3 kw K1-3 Jednostka wewnętrzna np. MS09AH, wyd. chłodnicza: 2,6 kw ZESPÓŁ KLIMATYZACYJNY K2 K2-1 Jednostka zewnętrzna np. FM56AH, wyd. chłodnicza: 4,7 19,7 kw pobór mocy: 0,75 6,6 kw K2-2 Jednostka wewnętrzna np. wyd. chłodnicza: 2,1 kw K2-3 Jednostka wewnętrzna np. MS12AH, wyd. chłodnicza: 3,5 kw Akcesoria do montaŝu zespołów K1 i K2 przewody miedziane chłodnicze w otulinie zimnochronnej, złączki, kolanka, trójniki, wsporniki itp KLIMA SERWIS Wieluń 1 tel. 043/ kpl.

charakterystyki odpowiadają charakterystykom urządzeń przyjętych w projekcie. Długości ozn. symb. ~ dopasować przy montaŝu. W1 W2 W3 OK URZĄDZENIA WENTYLACYJNE Wywiewny wentylator łazienkowy np.
