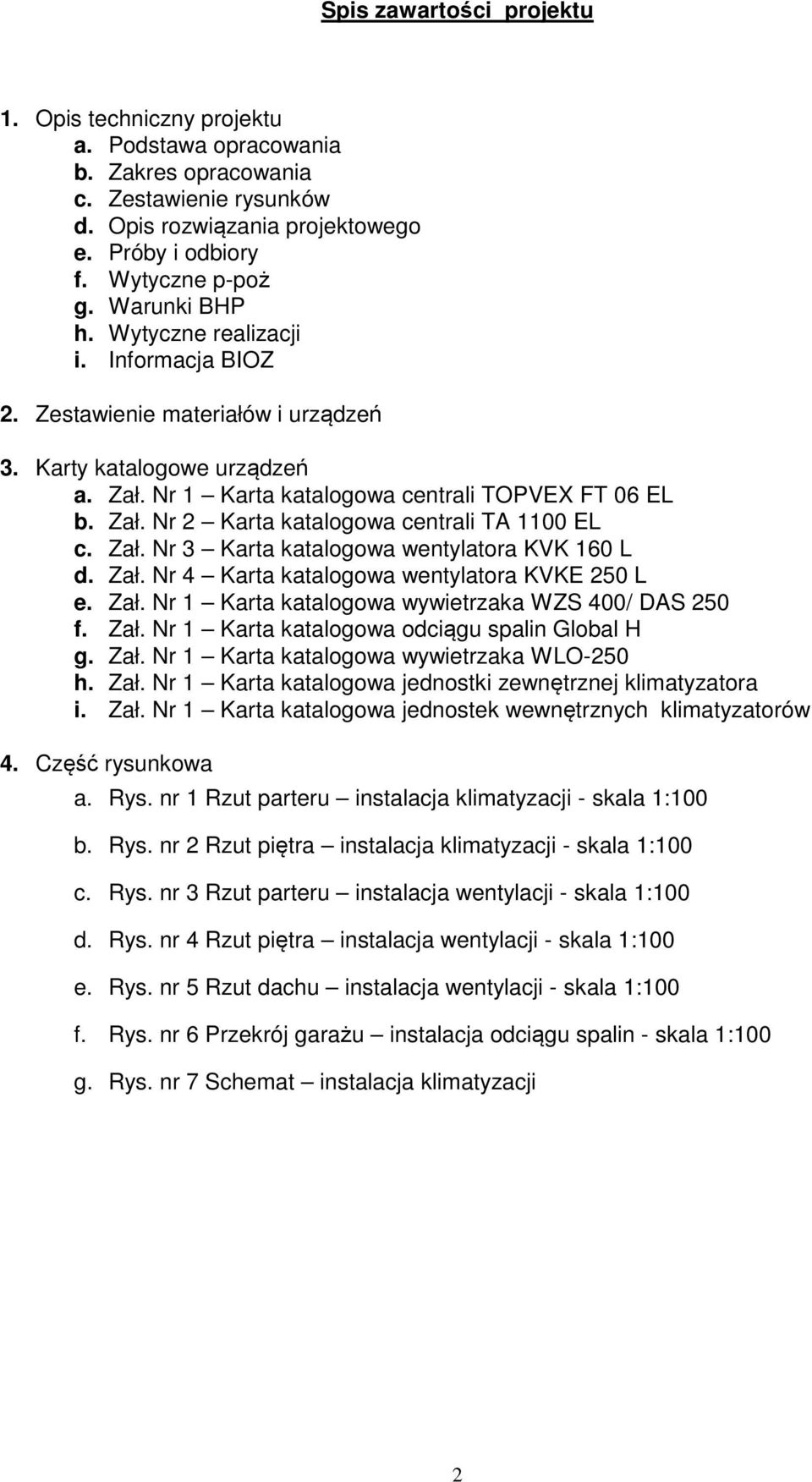

1 Spis zawartości projektu 1. Opis techniczny projektu a. Podstawa opracowania b. Zakres opracowania c. Zestawienie rysunków d. Opis rozwiązania projektowego e. Próby i odbiory f. Wytyczne p-poż g. Warunki BHP h. Wytyczne realizacji i. Informacja BIOZ 2. Zestawienie materiałów i urządzeń 3. Karty katalogowe urządzeń a. Zał. Nr 1 Karta katalogowa centrali TOPVEX FT 06 EL b. Zał. Nr 2 Karta katalogowa centrali TA 1100 EL c. Zał. Nr 3 Karta katalogowa wentylatora KVK 160 L d. Zał. Nr 4 Karta katalogowa wentylatora KVKE 250 L e. Zał. Nr 1 Karta katalogowa wywietrzaka WZS 400/ DAS 250 f. Zał. Nr 1 Karta katalogowa odciągu spalin Global H g. Zał. Nr 1 Karta katalogowa wywietrzaka WLO-250 h. Zał. Nr 1 Karta katalogowa jednostki zewnętrznej klimatyzatora i. Zał. Nr 1 Karta katalogowa jednostek wewnętrznych klimatyzatorów 4. Część rysunkowa a. Rys. nr 1 Rzut parteru instalacja klimatyzacji - skala 1:100 b. Rys. nr 2 Rzut piętra instalacja klimatyzacji - skala 1:100 c. Rys. nr 3 Rzut parteru instalacja wentylacji - skala 1:100 d. Rys. nr 4 Rzut piętra instalacja wentylacji - skala 1:100 e. Rys. nr 5 Rzut dachu instalacja wentylacji - skala 1:100 f. Rys. nr 6 Przekrój garażu instalacja odciągu spalin - skala 1:100 g. Rys. nr 7 Schemat instalacja klimatyzacji 2

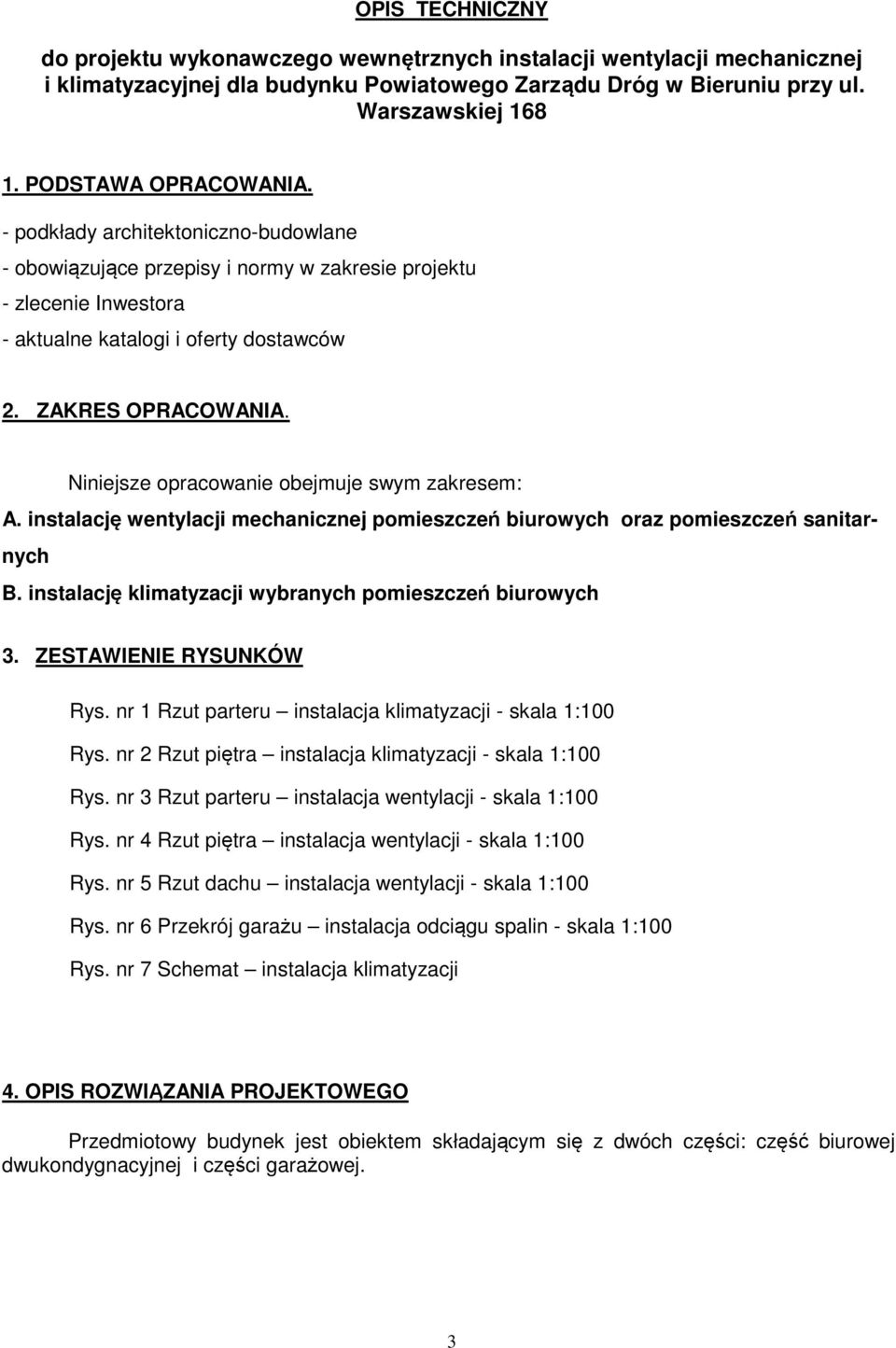

2 OPIS TECHNICZNY do projektu wykonawczego wewnętrznych instalacji wentylacji mechanicznej i klimatyzacyjnej dla budynku Powiatowego Zarządu Dróg w Bieruniu przy ul. Warszawskiej PODSTAWA OPRACOWANIA. - podkłady architektoniczno-budowlane - obowiązujące przepisy i normy w zakresie projektu - zlecenie Inwestora - aktualne katalogi i oferty dostawców 2. ZAKRES OPRACOWANIA. Niniejsze opracowanie obejmuje swym zakresem: A. instalację wentylacji mechanicznej pomieszczeń biurowych oraz pomieszczeń sanitarnych B. instalację klimatyzacji wybranych pomieszczeń biurowych 3. ZESTAWIENIE RYSUNKÓW Rys. nr 1 Rzut parteru instalacja klimatyzacji - skala 1:100 Rys. nr 2 Rzut piętra instalacja klimatyzacji - skala 1:100 Rys. nr 3 Rzut parteru instalacja wentylacji - skala 1:100 Rys. nr 4 Rzut piętra instalacja wentylacji - skala 1:100 Rys. nr 5 Rzut dachu instalacja wentylacji - skala 1:100 Rys. nr 6 Przekrój garażu instalacja odciągu spalin - skala 1:100 Rys. nr 7 Schemat instalacja klimatyzacji 4. OPIS ROZWIĄZANIA PROJEKTOWEGO Przedmiotowy budynek jest obiektem składającym się z dwóch części: część biurowej dwukondygnacyjnej i części garażowej. 3

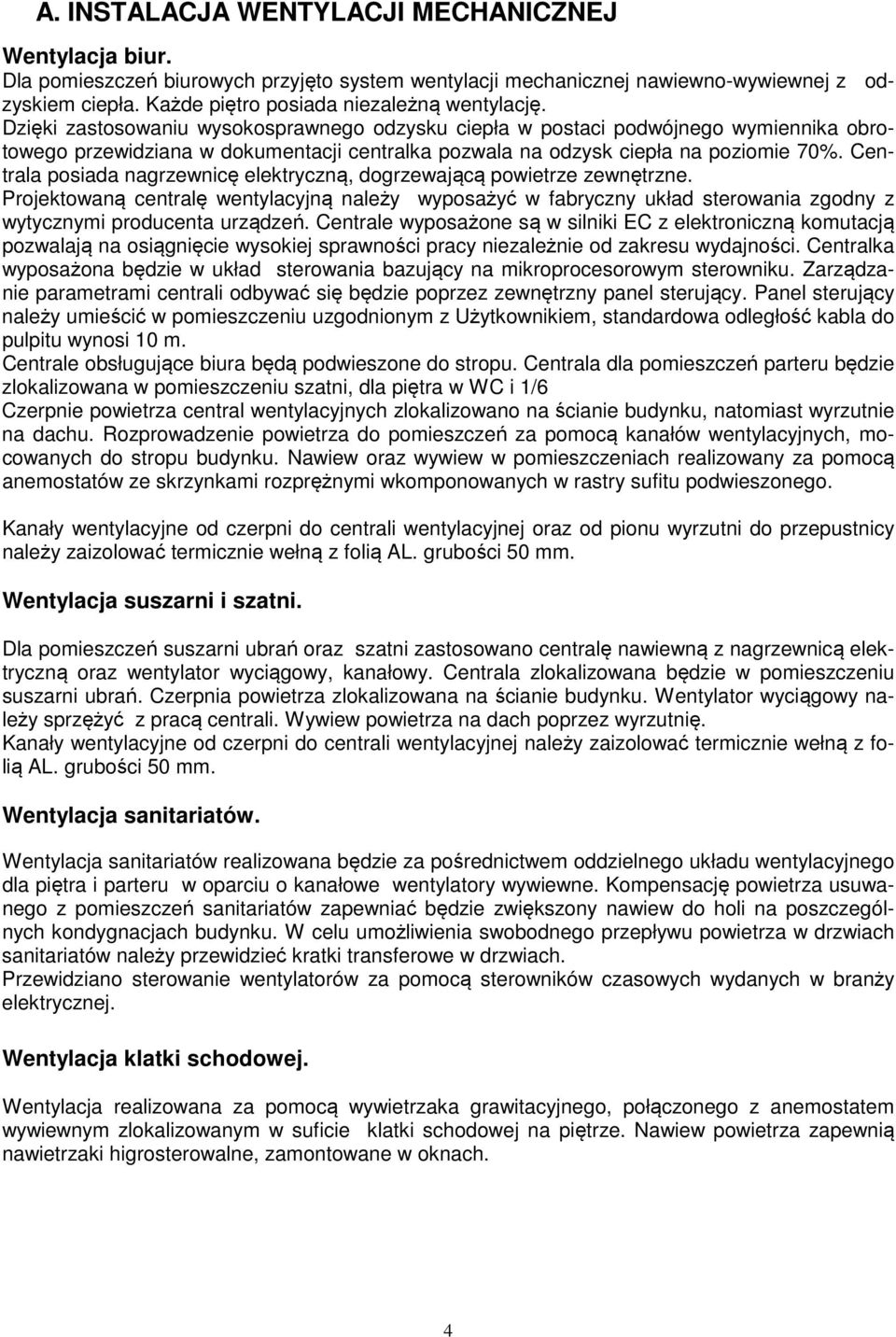

3 A. INSTALACJA WENTYLACJI MECHANICZNEJ Wentylacja biur. Dla pomieszczeń biurowych przyjęto system wentylacji mechanicznej nawiewno-wywiewnej z odzyskiem ciepła. Każde piętro posiada niezależną wentylację. Dzięki zastosowaniu wysokosprawnego odzysku ciepła w postaci podwójnego wymiennika obrotowego przewidziana w dokumentacji centralka pozwala na odzysk ciepła na poziomie 70%. Centrala posiada nagrzewnicę elektryczną, dogrzewającą powietrze zewnętrzne. Projektowaną centralę wentylacyjną należy wyposażyć w fabryczny układ sterowania zgodny z wytycznymi producenta urządzeń. Centrale wyposażone są w silniki EC z elektroniczną komutacją pozwalają na osiągnięcie wysokiej sprawności pracy niezależnie od zakresu wydajności. Centralka wyposażona będzie w układ sterowania bazujący na mikroprocesorowym sterowniku. Zarządzanie parametrami centrali odbywać się będzie poprzez zewnętrzny panel sterujący. Panel sterujący należy umieścić w pomieszczeniu uzgodnionym z Użytkownikiem, standardowa odległość kabla do pulpitu wynosi 10 m. Centrale obsługujące biura będą podwieszone do stropu. Centrala dla pomieszczeń parteru będzie zlokalizowana w pomieszczeniu szatni, dla piętra w WC i 1/6 Czerpnie powietrza central wentylacyjnych zlokalizowano na ścianie budynku, natomiast wyrzutnie na dachu. Rozprowadzenie powietrza do pomieszczeń za pomocą kanałów wentylacyjnych, mocowanych do stropu budynku. Nawiew oraz wywiew w pomieszczeniach realizowany za pomocą anemostatów ze skrzynkami rozprężnymi wkomponowanych w rastry sufitu podwieszonego. Kanały wentylacyjne od czerpni do centrali wentylacyjnej oraz od pionu wyrzutni do przepustnicy należy zaizolować termicznie wełną z folią AL. grubości 50 mm. Wentylacja suszarni i szatni. Dla pomieszczeń suszarni ubrań oraz szatni zastosowano centralę nawiewną z nagrzewnicą elektryczną oraz wentylator wyciągowy, kanałowy. Centrala zlokalizowana będzie w pomieszczeniu suszarni ubrań. Czerpnia powietrza zlokalizowana na ścianie budynku. Wentylator wyciągowy należy sprzężyć z pracą centrali. Wywiew powietrza na dach poprzez wyrzutnię. Kanały wentylacyjne od czerpni do centrali wentylacyjnej należy zaizolować termicznie wełną z folią AL. grubości 50 mm. Wentylacja sanitariatów. Wentylacja sanitariatów realizowana będzie za pośrednictwem oddzielnego układu wentylacyjnego dla piętra i parteru w oparciu o kanałowe wentylatory wywiewne. Kompensację powietrza usuwanego z pomieszczeń sanitariatów zapewniać będzie zwiększony nawiew do holi na poszczególnych kondygnacjach budynku. W celu umożliwienia swobodnego przepływu powietrza w drzwiach sanitariatów należy przewidzieć kratki transferowe w drzwiach. Przewidziano sterowanie wentylatorów za pomocą sterowników czasowych wydanych w branży elektrycznej. Wentylacja klatki schodowej. Wentylacja realizowana za pomocą wywietrzaka grawitacyjnego, połączonego z anemostatem wywiewnym zlokalizowanym w suficie klatki schodowej na piętrze. Nawiew powietrza zapewnią nawietrzaki higrosterowalne, zamontowane w oknach. 4

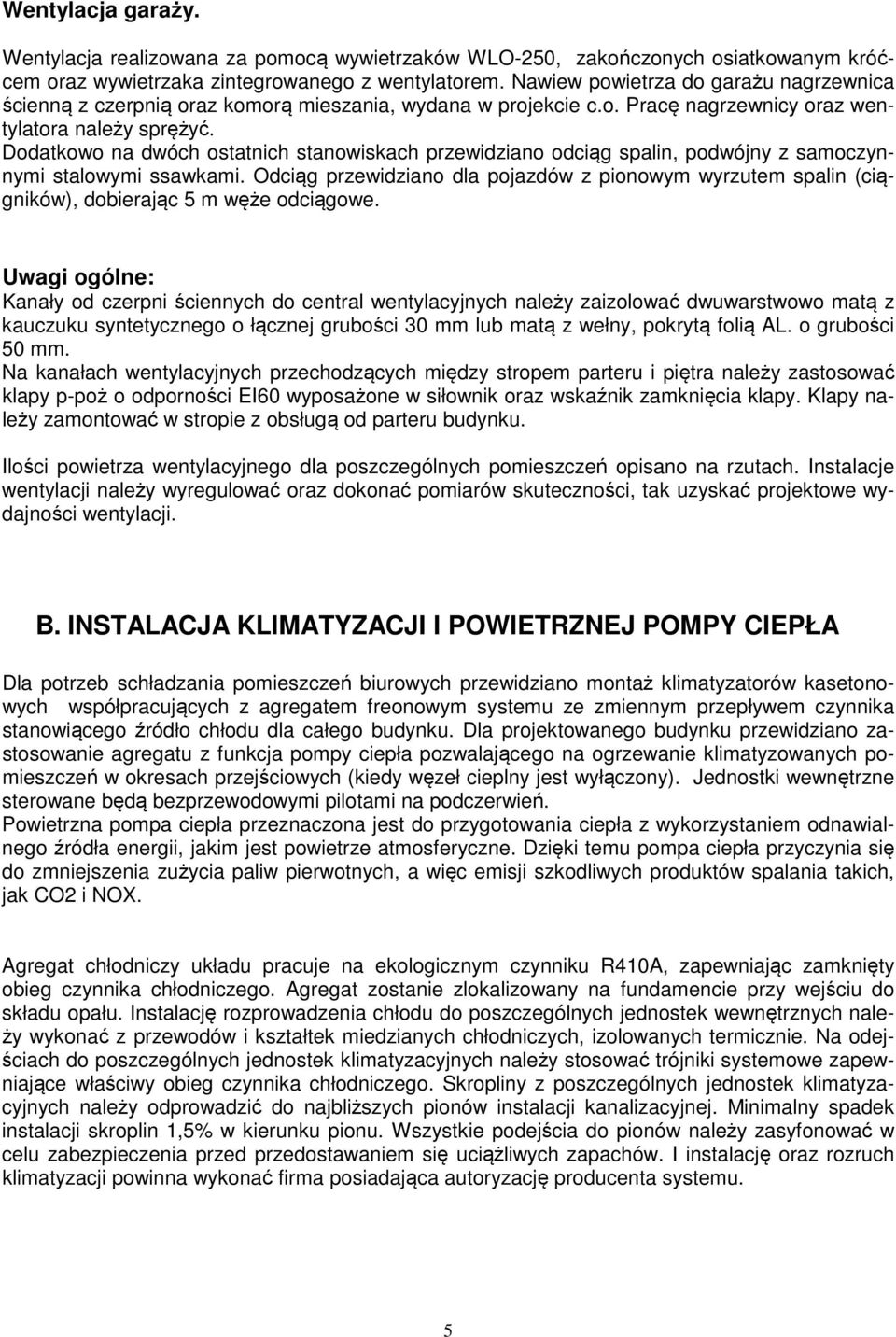

4 Wentylacja garaży. Wentylacja realizowana za pomocą wywietrzaków WLO-250, zakończonych osiatkowanym króćcem oraz wywietrzaka zintegrowanego z wentylatorem. Nawiew powietrza do garażu nagrzewnica ścienną z czerpnią oraz komorą mieszania, wydana w projekcie c.o. Pracę nagrzewnicy oraz wentylatora należy sprężyć. Dodatkowo na dwóch ostatnich stanowiskach przewidziano odciąg spalin, podwójny z samoczynnymi stalowymi ssawkami. Odciąg przewidziano dla pojazdów z pionowym wyrzutem spalin (ciągników), dobierając 5 m węże odciągowe. Uwagi ogólne: Kanały od czerpni ściennych do central wentylacyjnych należy zaizolować dwuwarstwowo matą z kauczuku syntetycznego o łącznej grubości 30 mm lub matą z wełny, pokrytą folią AL. o grubości 50 mm. Na kanałach wentylacyjnych przechodzących między stropem parteru i piętra należy zastosować klapy p-poż o odporności EI60 wyposażone w siłownik oraz wskaźnik zamknięcia klapy. Klapy należy zamontować w stropie z obsługą od parteru budynku. Ilości powietrza wentylacyjnego dla poszczególnych pomieszczeń opisano na rzutach. Instalacje wentylacji należy wyregulować oraz dokonać pomiarów skuteczności, tak uzyskać projektowe wydajności wentylacji. B. INSTALACJA KLIMATYZACJI I POWIETRZNEJ POMPY CIEPŁA Dla potrzeb schładzania pomieszczeń biurowych przewidziano montaż klimatyzatorów kasetonowych współpracujących z agregatem freonowym systemu ze zmiennym przepływem czynnika stanowiącego źródło chłodu dla całego budynku. Dla projektowanego budynku przewidziano zastosowanie agregatu z funkcja pompy ciepła pozwalającego na ogrzewanie klimatyzowanych pomieszczeń w okresach przejściowych (kiedy węzeł cieplny jest wyłączony). Jednostki wewnętrzne sterowane będą bezprzewodowymi pilotami na podczerwień. Powietrzna pompa ciepła przeznaczona jest do przygotowania ciepła z wykorzystaniem odnawialnego źródła energii, jakim jest powietrze atmosferyczne. Dzięki temu pompa ciepła przyczynia się do zmniejszenia zużycia paliw pierwotnych, a więc emisji szkodliwych produktów spalania takich, jak CO2 i NOX. Agregat chłodniczy układu pracuje na ekologicznym czynniku R410A, zapewniając zamknięty obieg czynnika chłodniczego. Agregat zostanie zlokalizowany na fundamencie przy wejściu do składu opału. Instalację rozprowadzenia chłodu do poszczególnych jednostek wewnętrznych należy wykonać z przewodów i kształtek miedzianych chłodniczych, izolowanych termicznie. Na odejściach do poszczególnych jednostek klimatyzacyjnych należy stosować trójniki systemowe zapewniające właściwy obieg czynnika chłodniczego. Skropliny z poszczególnych jednostek klimatyzacyjnych należy odprowadzić do najbliższych pionów instalacji kanalizacyjnej. Minimalny spadek instalacji skroplin 1,5% w kierunku pionu. Wszystkie podejścia do pionów należy zasyfonować w celu zabezpieczenia przed przedostawaniem się uciążliwych zapachów. I instalację oraz rozruch klimatyzacji powinna wykonać firma posiadająca autoryzację producenta systemu. 5

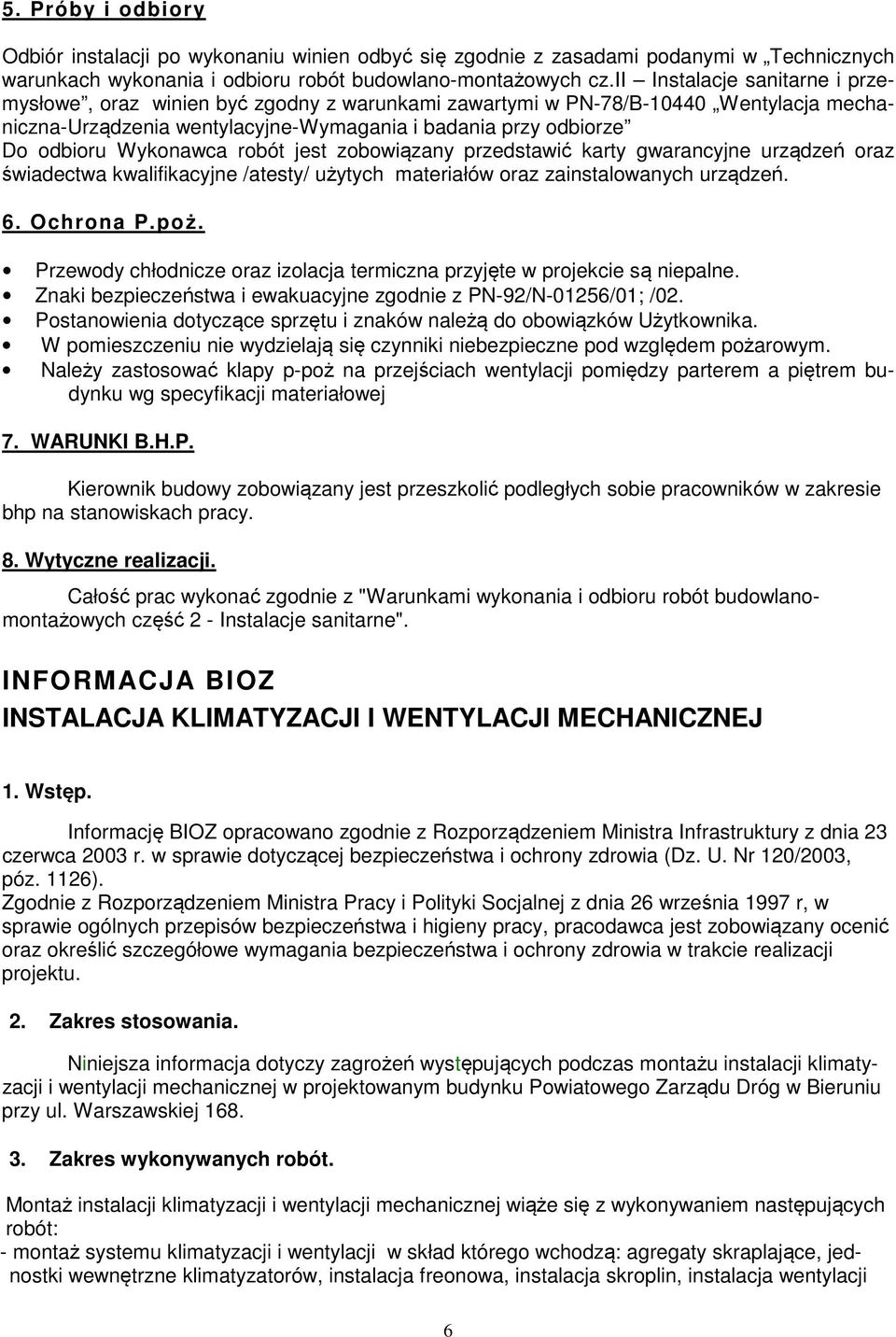

5 5. Próby i odbiory Odbiór instalacji po wykonaniu winien odbyć się zgodnie z zasadami podanymi w Technicznych warunkach wykonania i odbioru robót budowlano-montażowych cz.ii Instalacje sanitarne i przemysłowe, oraz winien być zgodny z warunkami zawartymi w PN-78/B Wentylacja mechaniczna-urządzenia wentylacyjne-wymagania i badania przy odbiorze Do odbioru Wykonawca robót jest zobowiązany przedstawić karty gwarancyjne urządzeń oraz świadectwa kwalifikacyjne /atesty/ użytych materiałów oraz zainstalowanych urządzeń. 6. Ochrona P.poż. Przewody chłodnicze oraz izolacja termiczna przyjęte w projekcie są niepalne. Znaki bezpieczeństwa i ewakuacyjne zgodnie z PN-92/N-01256/01; /02. Postanowienia dotyczące sprzętu i znaków należą do obowiązków Użytkownika. W pomieszczeniu nie wydzielają się czynniki niebezpieczne pod względem pożarowym. Należy zastosować klapy p-poż na przejściach wentylacji pomiędzy parterem a piętrem budynku wg specyfikacji materiałowej 7. WARUNKI B.H.P. Kierownik budowy zobowiązany jest przeszkolić podległych sobie pracowników w zakresie bhp na stanowiskach pracy. 8. Wytyczne realizacji. Całość prac wykonać zgodnie z "Warunkami wykonania i odbioru robót budowlanomontażowych część 2 - Instalacje sanitarne". INFORMACJA BIOZ INSTALACJA KLIMATYZACJI I WENTYLACJI MECHANICZNEJ 1. Wstęp. Informację BIOZ opracowano zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie dotyczącej bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120/2003, póz. 1126). Zgodnie z Rozporządzeniem Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r, w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy, pracodawca jest zobowiązany ocenić oraz określić szczegółowe wymagania bezpieczeństwa i ochrony zdrowia w trakcie realizacji projektu. 2. Zakres stosowania. Niniejsza informacja dotyczy zagrożeń występujących podczas montażu instalacji klimatyzacji i wentylacji mechanicznej w projektowanym budynku Powiatowego Zarządu Dróg w Bieruniu przy ul. Warszawskiej Zakres wykonywanych robót. Montaż instalacji klimatyzacji i wentylacji mechanicznej wiąże się z wykonywaniem następujących robót: - montaż systemu klimatyzacji i wentylacji w skład którego wchodzą: agregaty skraplające, jednostki wewnętrzne klimatyzatorów, instalacja freonowa, instalacja skroplin, instalacja wentylacji 6

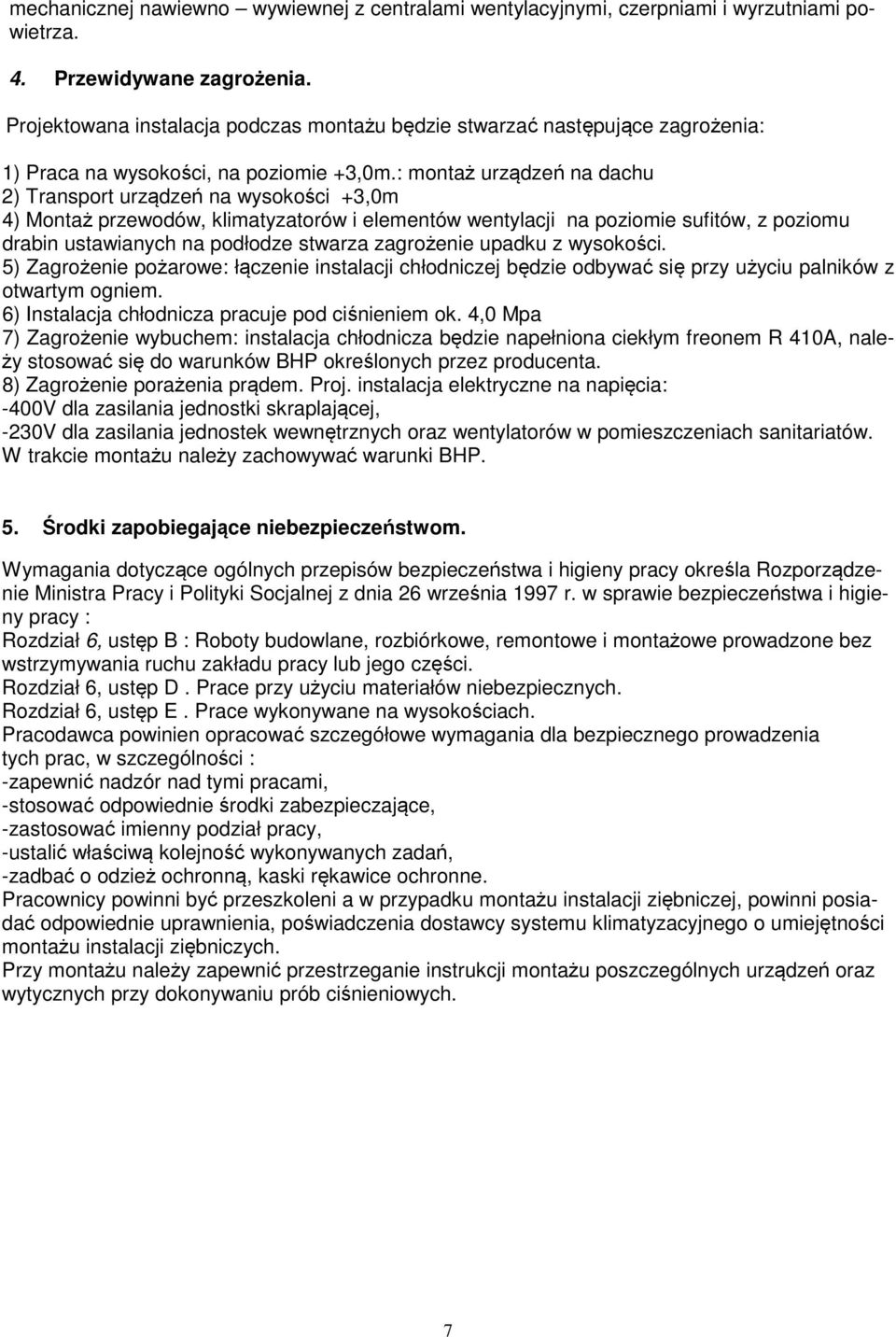

6 mechanicznej nawiewno wywiewnej z centralami wentylacyjnymi, czerpniami i wyrzutniami powietrza. 4. Przewidywane zagrożenia. Projektowana instalacja podczas montażu będzie stwarzać następujące zagrożenia: 1) Praca na wysokości, na poziomie +3,0m.: montaż urządzeń na dachu 2) Transport urządzeń na wysokości +3,0m 4) Montaż przewodów, klimatyzatorów i elementów wentylacji na poziomie sufitów, z poziomu drabin ustawianych na podłodze stwarza zagrożenie upadku z wysokości. 5) Zagrożenie pożarowe: łączenie instalacji chłodniczej będzie odbywać się przy użyciu palników z otwartym ogniem. 6) Instalacja chłodnicza pracuje pod ciśnieniem ok. 4,0 Mpa 7) Zagrożenie wybuchem: instalacja chłodnicza będzie napełniona ciekłym freonem R 410A, należy stosować się do warunków BHP określonych przez producenta. 8) Zagrożenie porażenia prądem. Proj. instalacja elektryczne na napięcia: -400V dla zasilania jednostki skraplającej, -230V dla zasilania jednostek wewnętrznych oraz wentylatorów w pomieszczeniach sanitariatów. W trakcie montażu należy zachowywać warunki BHP. 5. Środki zapobiegające niebezpieczeństwom. Wymagania dotyczące ogólnych przepisów bezpieczeństwa i higieny pracy określa Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie bezpieczeństwa i higieny pracy : Rozdział 6, ustęp B : Roboty budowlane, rozbiórkowe, remontowe i montażowe prowadzone bez wstrzymywania ruchu zakładu pracy lub jego części. Rozdział 6, ustęp D. Prace przy użyciu materiałów niebezpiecznych. Rozdział 6, ustęp E. Prace wykonywane na wysokościach. Pracodawca powinien opracować szczegółowe wymagania dla bezpiecznego prowadzenia tych prac, w szczególności : -zapewnić nadzór nad tymi pracami, -stosować odpowiednie środki zabezpieczające, -zastosować imienny podział pracy, -ustalić właściwą kolejność wykonywanych zadań, -zadbać o odzież ochronną, kaski rękawice ochronne. Pracownicy powinni być przeszkoleni a w przypadku montażu instalacji ziębniczej, powinni posiadać odpowiednie uprawnienia, poświadczenia dostawcy systemu klimatyzacyjnego o umiejętności montażu instalacji ziębniczych. Przy montażu należy zapewnić przestrzeganie instrukcji montażu poszczególnych urządzeń oraz wytycznych przy dokonywaniu prób ciśnieniowych. 7
