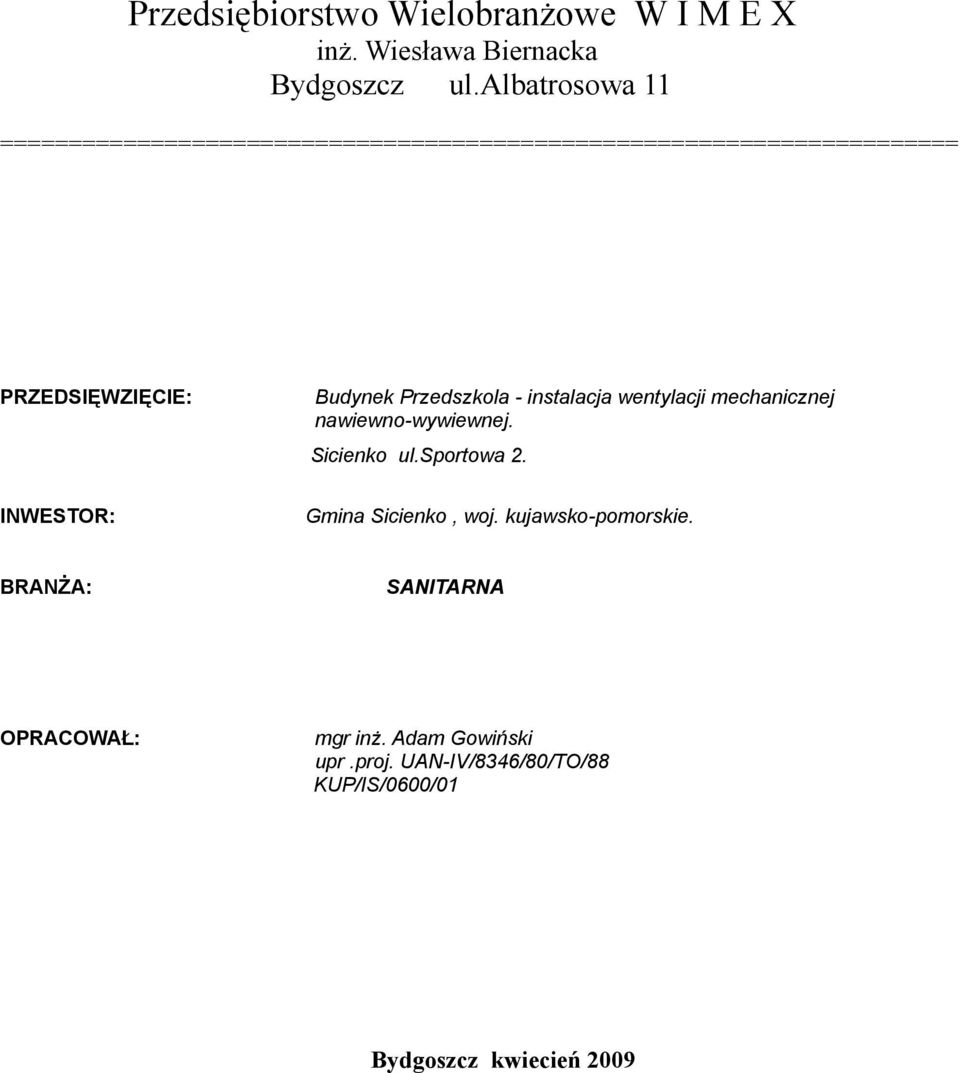

1 Przedsiębiorstwo Wielobranżowe W I M E X inż. Wiesława Biernacka Bydgoszcz ul.albatrosowa 11 ====================================================================== PRZEDSIĘWZIĘCIE: Budynek Przedszkola - instalacja wentylacji mechanicznej nawiewno-wywiewnej. Sicienko ul.sportowa 2. INWESTOR: Gmina Sicienko, woj. kujawsko-pomorskie. BRANŻA: SANITARNA OPRACOWAŁ: mgr inż. Adam Gowiński upr.proj. UAN-IV/8346/80/TO/88 KUP/IS/0600/01 Bydgoszcz kwiecień 2009

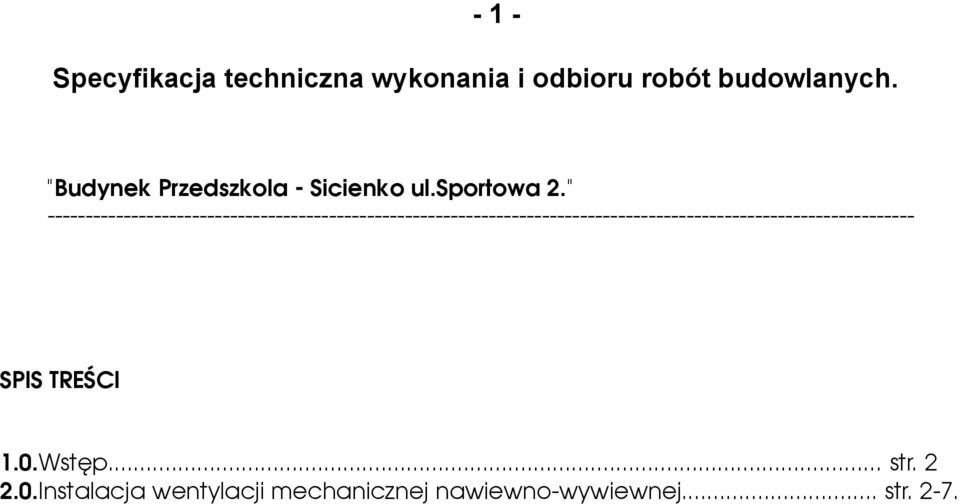

2 - 1 - Specyfikacja techniczna wykonania i odbioru robót budowlanych. "Budynek Przedszkola - Sicienko ul.sportowa 2." SPIS TREŚCI 1.0.Wstęp... str Instalacja wentylacji mechanicznej nawiewno-wywiewnej... str. 2-7.

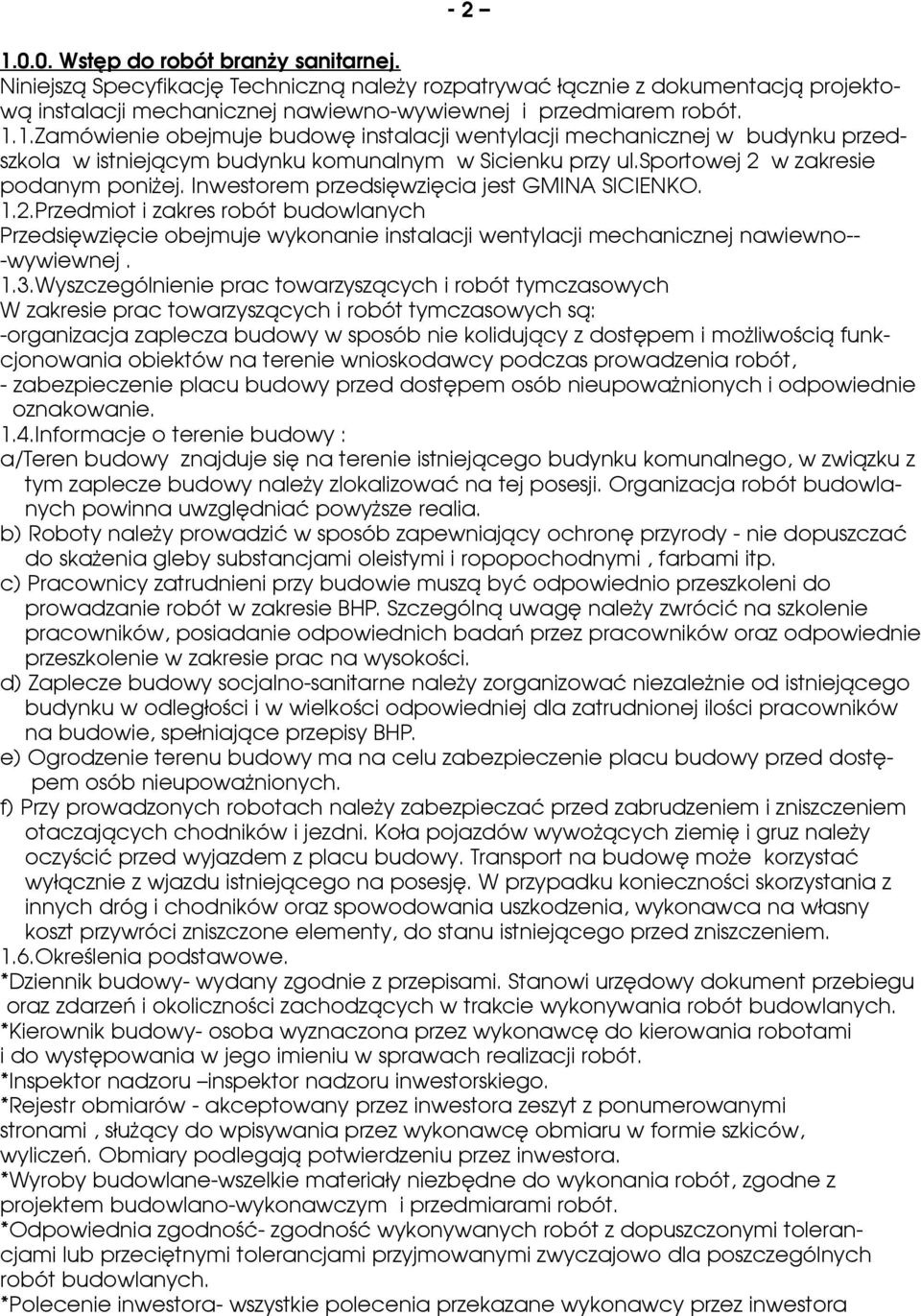

3 Wstęp do robót branży sanitarnej. Niniejszą Specyfikację Techniczną należy rozpatrywać łącznie z dokumentacją projektową instalacji mechanicznej nawiewno-wywiewnej i przedmiarem robót. 1.1.Zamówienie obejmuje budowę instalacji wentylacji mechanicznej w budynku przedszkola w istniejącym budynku komunalnym w Sicienku przy ul.sportowej 2 w zakresie podanym poniżej. Inwestorem przedsięwzięcia jest GMINA SICIENKO. 1.2.Przedmiot i zakres robót budowlanych Przedsięwzięcie obejmuje wykonanie instalacji wentylacji mechanicznej nawiewno-- -wywiewnej. 1.3.Wyszczególnienie prac towarzyszących i robót tymczasowych W zakresie prac towarzyszących i robót tymczasowych są: -organizacja zaplecza budowy w sposób nie kolidujący z dostępem i możliwością funkcjonowania obiektów na terenie wnioskodawcy podczas prowadzenia robót, - zabezpieczenie placu budowy przed dostępem osób nieupoważnionych i odpowiednie oznakowanie. 1.4.Informacje o terenie budowy : a/teren budowy znajduje się na terenie istniejącego budynku komunalnego, w związku z tym zaplecze budowy należy zlokalizować na tej posesji. Organizacja robót budowlanych powinna uwzględniać powyższe realia. b) Roboty należy prowadzić w sposób zapewniający ochronę przyrody - nie dopuszczać do skażenia gleby substancjami oleistymi i ropopochodnymi, farbami itp. c) Pracownicy zatrudnieni przy budowie muszą być odpowiednio przeszkoleni do prowadzanie robót w zakresie BHP. Szczególną uwagę należy zwrócić na szkolenie pracowników, posiadanie odpowiednich badań przez pracowników oraz odpowiednie przeszkolenie w zakresie prac na wysokości. d) Zaplecze budowy socjalno-sanitarne należy zorganizować niezależnie od istniejącego budynku w odległości i w wielkości odpowiedniej dla zatrudnionej ilości pracowników na budowie, spełniające przepisy BHP. e) Ogrodzenie terenu budowy ma na celu zabezpieczenie placu budowy przed dostępem osób nieupoważnionych. f) Przy prowadzonych robotach należy zabezpieczać przed zabrudzeniem i zniszczeniem otaczających chodników i jezdni. Koła pojazdów wywożących ziemię i gruz należy oczyścić przed wyjazdem z placu budowy. Transport na budowę może korzystać wyłącznie z wjazdu istniejącego na posesję. W przypadku konieczności skorzystania z innych dróg i chodników oraz spowodowania uszkodzenia, wykonawca na własny koszt przywróci zniszczone elementy, do stanu istniejącego przed zniszczeniem. 1.6.Określenia podstawowe. *Dziennik budowy- wydany zgodnie z przepisami. Stanowi urzędowy dokument przebiegu oraz zdarzeń i okoliczności zachodzących w trakcie wykonywania robót budowlanych. *Kierownik budowy- osoba wyznaczona przez wykonawcę do kierowania robotami i do występowania w jego imieniu w sprawach realizacji robót. *Inspektor nadzoru inspektor nadzoru inwestorskiego. *Rejestr obmiarów - akceptowany przez inwestora zeszyt z ponumerowanymi stronami, służący do wpisywania przez wykonawcę obmiaru w formie szkiców, wyliczeń. Obmiary podlegają potwierdzeniu przez inwestora. *Wyroby budowlane-wszelkie materiały niezbędne do wykonania robót, zgodne z projektem budowlano-wykonawczym i przedmiarami robót. *Odpowiednia zgodność- zgodność wykonywanych robót z dopuszczonymi tolerancjami lub przeciętnymi tolerancjami przyjmowanymi zwyczajowo dla poszczególnych robót budowlanych. *Polecenie inwestora- wszystkie polecenia przekazane wykonawcy przez inwestora

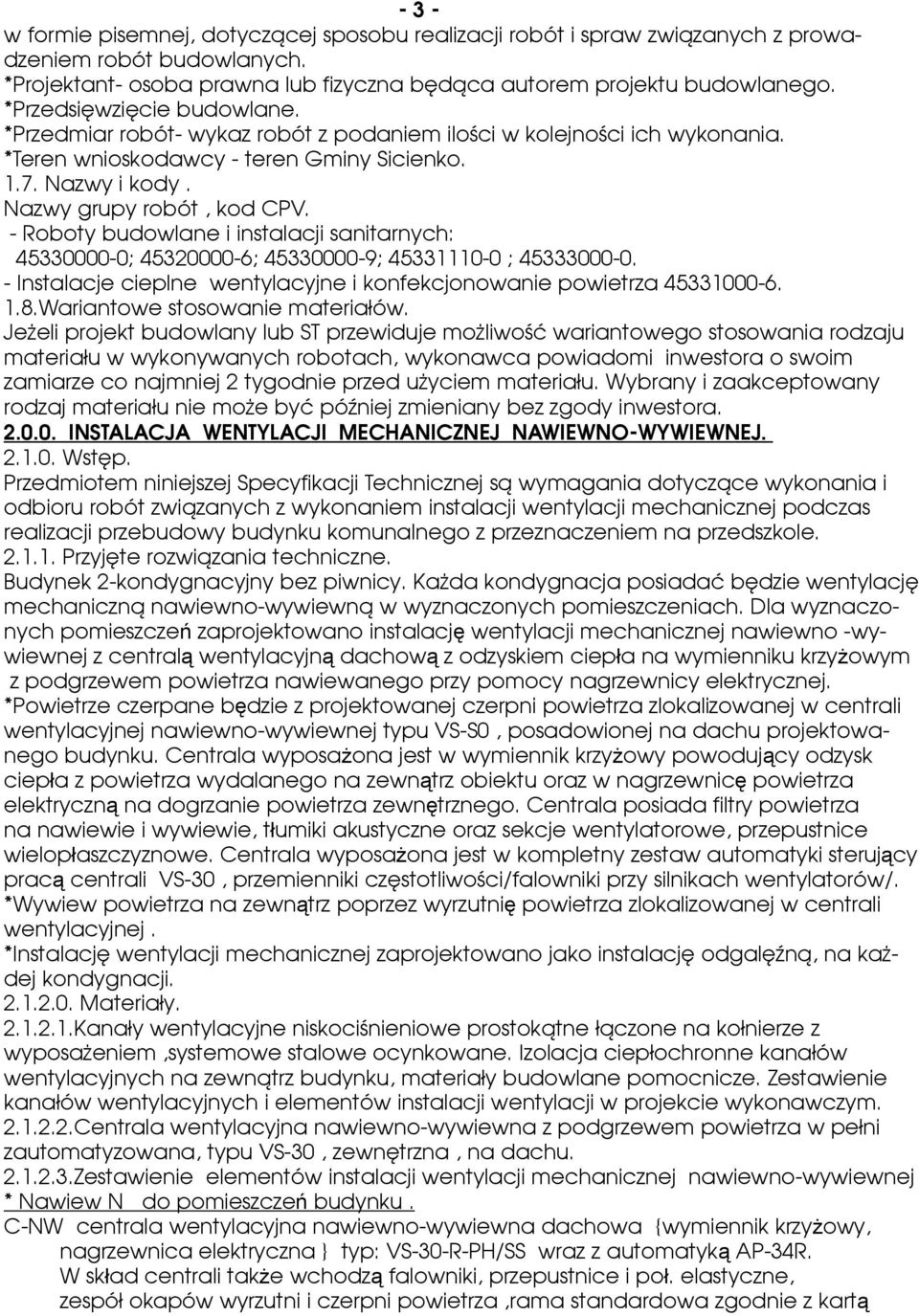

4 - 3 - w formie pisemnej, dotyczącej sposobu realizacji robót i spraw związanych z prowadzeniem robót budowlanych. *Projektant- osoba prawna lub fizyczna będąca autorem projektu budowlanego. *Przedsięwzięcie budowlane. *Przedmiar robót- wykaz robót z podaniem ilości w kolejności ich wykonania. *Teren wnioskodawcy - teren Gminy Sicienko Nazwy i kody. Nazwy grupy robót, kod CPV. - Roboty budowlane i instalacji sanitarnych: ; ; ; ; Instalacje cieplne wentylacyjne i konfekcjonowanie powietrza Wariantowe stosowanie materiałów. Jeżeli projekt budowlany lub ST przewiduje możliwość wariantowego stosowania rodzaju materiału w wykonywanych robotach, wykonawca powiadomi inwestora o swoim zamiarze co najmniej 2 tygodnie przed użyciem materiału. Wybrany i zaakceptowany rodzaj materiału nie może być później zmieniany bez zgody inwestora INSTALACJA WENTYLACJI MECHANICZNEJ NAWIEWNO-WYWIEWNEJ Wstęp. Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem instalacji wentylacji mechanicznej podczas realizacji przebudowy budynku komunalnego z przeznaczeniem na przedszkole Przyjęte rozwiązania techniczne. Budynek 2-kondygnacyjny bez piwnicy. Każda kondygnacja posiadać będzie wentylację mechaniczną nawiewno-wywiewną w wyznaczonych pomieszczeniach. Dla wyznaczonych pomieszczeń zaprojektowano instalację wentylacji mechanicznej nawiewno -wywiewnej z centralą wentylacyjną dachową z odzyskiem ciepła na wymienniku krzyżowym z podgrzewem powietrza nawiewanego przy pomocy nagrzewnicy elektrycznej. *Powietrze czerpane będzie z projektowanej czerpni powietrza zlokalizowanej w centrali wentylacyjnej nawiewno-wywiewnej typu VS-S0, posadowionej na dachu projektowanego budynku. Centrala wyposażona jest w wymiennik krzyżowy powodujący odzysk ciepła z powietrza wydalanego na zewnątrz obiektu oraz w nagrzewnicę powietrza elektryczną na dogrzanie powietrza zewnętrznego. Centrala posiada filtry powietrza na nawiewie i wywiewie, tłumiki akustyczne oraz sekcje wentylatorowe, przepustnice wielopłaszczyznowe. Centrala wyposażona jest w kompletny zestaw automatyki sterujący pracą centrali VS-30, przemienniki częstotliwości/falowniki przy silnikach wentylatorów/. *Wywiew powietrza na zewnątrz poprzez wyrzutnię powietrza zlokalizowanej w centrali wentylacyjnej. *Instalację wentylacji mechanicznej zaprojektowano jako instalację odgalęźną, na każdej kondygnacji Materiały Kanały wentylacyjne niskociśnieniowe prostokątne łączone na kołnierze z wyposażeniem,systemowe stalowe ocynkowane. Izolacja ciepłochronne kanałów wentylacyjnych na zewnątrz budynku, materiały budowlane pomocnicze. Zestawienie kanałów wentylacyjnych i elementów instalacji wentylacji w projekcie wykonawczym Centrala wentylacyjna nawiewno-wywiewna z podgrzewem powietrza w pełni zautomatyzowana, typu VS-30, zewnętrzna, na dachu Zestawienie elementów instalacji wentylacji mechanicznej nawiewno-wywiewnej * Nawiew N do pomieszczeń budynku. C-NW centrala wentylacyjna nawiewno-wywiewna dachowa {wymiennik krzyżowy, nagrzewnica elektryczna } typ: VS-30-R-PH/SS wraz z automatyką AP-34R. W skład centrali także wchodzą falowniki, przepustnice i poł. elastyczne, zespół okapów wyrzutni i czerpni powietrza,rama standardowa zgodnie z kartą

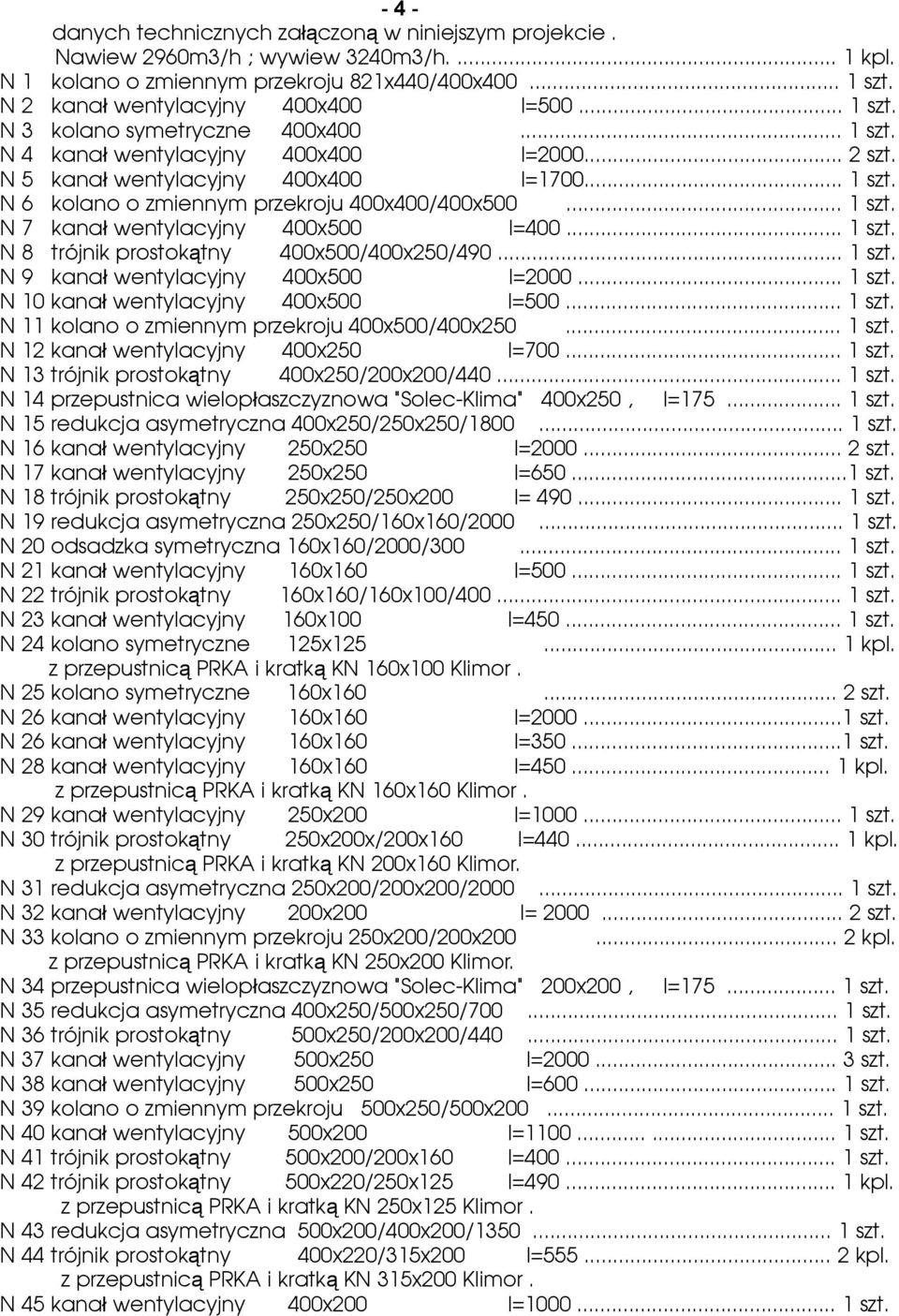

5 - 4 - danych technicznych załączoną w niniejszym projekcie. Nawiew 2960m3/h ; wywiew 3240m3/h kpl. N 1 kolano o zmiennym przekroju 821x440/400x szt. N 2 kanał wentylacyjny 400x400 l= szt. N 3 kolano symetryczne 400x szt. N 4 kanał wentylacyjny 400x400 l= szt. N 5 kanał wentylacyjny 400x400 l= szt. N 6 kolano o zmiennym przekroju 400x400/400x szt. N 7 kanał wentylacyjny 400x500 l= szt. N 8 trójnik prostokątny 400x500/400x250/ szt. N 9 kanał wentylacyjny 400x500 l= szt. N 10 kanał wentylacyjny 400x500 l= szt. N 11 kolano o zmiennym przekroju 400x500/400x szt. N 12 kanał wentylacyjny 400x250 l= szt. N 13 trójnik prostokątny 400x250/200x200/ szt. N 14 przepustnica wielopłaszczyznowa "Solec-Klima" 400x250, l= szt. N 15 redukcja asymetryczna 400x250/250x250/ szt. N 16 kanał wentylacyjny 250x250 l= szt. N 17 kanał wentylacyjny 250x250 l= szt. N 18 trójnik prostokątny 250x250/250x200 l= szt. N 19 redukcja asymetryczna 250x250/160x160/ szt. N 20 odsadzka symetryczna 160x160/2000/ szt. N 21 kanał wentylacyjny 160x160 l= szt. N 22 trójnik prostokątny 160x160/160x100/ szt. N 23 kanał wentylacyjny 160x100 l= szt. N 24 kolano symetryczne 125x kpl. z przepustnicą PRKA i kratką KN 160x100 Klimor. N 25 kolano symetryczne 160x szt. N 26 kanał wentylacyjny 160x160 l= szt. N 26 kanał wentylacyjny 160x160 l= szt. N 28 kanał wentylacyjny 160x160 l= kpl. z przepustnicą PRKA i kratką KN 160x160 Klimor. N 29 kanał wentylacyjny 250x200 l= szt. N 30 trójnik prostokątny 250x200x/200x160 l= kpl. z przepustnicą PRKA i kratką KN 200x160 Klimor. N 31 redukcja asymetryczna 250x200/200x200/ szt. N 32 kanał wentylacyjny 200x200 l= szt. N 33 kolano o zmiennym przekroju 250x200/200x kpl. z przepustnicą PRKA i kratką KN 250x200 Klimor. N 34 przepustnica wielopłaszczyznowa "Solec-Klima" 200x200, l= szt. N 35 redukcja asymetryczna 400x250/500x250/ szt. N 36 trójnik prostokątny 500x250/200x200/ szt. N 37 kanał wentylacyjny 500x250 l= szt. N 38 kanał wentylacyjny 500x250 l= szt. N 39 kolano o zmiennym przekroju 500x250/500x szt. N 40 kanał wentylacyjny 500x200 l= szt. N 41 trójnik prostokątny 500x200/200x160 l= szt. N 42 trójnik prostokątny 500x220/250x125 l= kpl. z przepustnicą PRKA i kratką KN 250x125 Klimor. N 43 redukcja asymetryczna 500x200/400x200/ szt. N 44 trójnik prostokątny 400x220/315x200 l= kpl. z przepustnicą PRKA i kratką KN 315x200 Klimor. N 45 kanał wentylacyjny 400x200 l= szt.

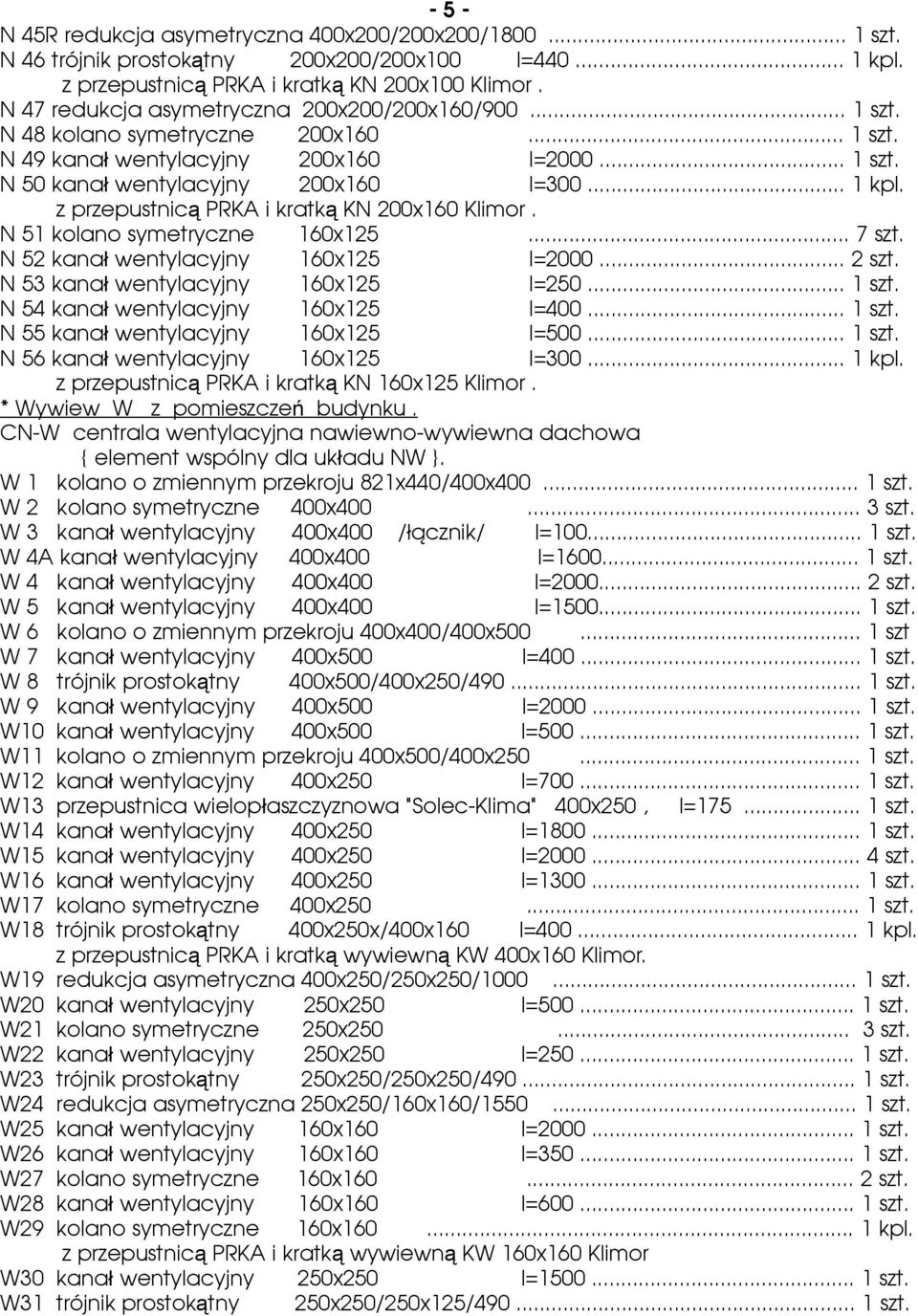

6 - 5 - N 45R redukcja asymetryczna 400x200/200x200/ szt. N 46 trójnik prostokątny 200x200/200x100 l= kpl. z przepustnicą PRKA i kratką KN 200x100 Klimor. N 47 redukcja asymetryczna 200x200/200x160/ szt. N 48 kolano symetryczne 200x szt. N 49 kanał wentylacyjny 200x160 l= szt. N 50 kanał wentylacyjny 200x160 l= kpl. z przepustnicą PRKA i kratką KN 200x160 Klimor. N 51 kolano symetryczne 160x szt. N 52 kanał wentylacyjny 160x125 l= szt. N 53 kanał wentylacyjny 160x125 l= szt. N 54 kanał wentylacyjny 160x125 l= szt. N 55 kanał wentylacyjny 160x125 l= szt. N 56 kanał wentylacyjny 160x125 l= kpl. z przepustnicą PRKA i kratką KN 160x125 Klimor. * Wywiew W z pomieszczeń budynku. CN-W centrala wentylacyjna nawiewno-wywiewna dachowa { element wspólny dla układu NW }. W 1 kolano o zmiennym przekroju 821x440/400x szt. W 2 kolano symetryczne 400x szt. W 3 kanał wentylacyjny 400x400 /łącznik/ l= szt. W 4A kanał wentylacyjny 400x400 l= szt. W 4 kanał wentylacyjny 400x400 l= szt. W 5 kanał wentylacyjny 400x400 l= szt. W 6 kolano o zmiennym przekroju 400x400/400x szt W 7 kanał wentylacyjny 400x500 l= szt. W 8 trójnik prostokątny 400x500/400x250/ szt. W 9 kanał wentylacyjny 400x500 l= szt. W10 kanał wentylacyjny 400x500 l= szt. W11 kolano o zmiennym przekroju 400x500/400x szt. W12 kanał wentylacyjny 400x250 l= szt. W13 przepustnica wielopłaszczyznowa "Solec-Klima" 400x250, l= szt. W14 kanał wentylacyjny 400x250 l= szt. W15 kanał wentylacyjny 400x250 l= szt. W16 kanał wentylacyjny 400x250 l= szt. W17 kolano symetryczne 400x szt. W18 trójnik prostokątny 400x250x/400x160 l= kpl. z przepustnicą PRKA i kratką wywiewną KW 400x160 Klimor. W19 redukcja asymetryczna 400x250/250x250/ szt. W20 kanał wentylacyjny 250x250 l= szt. W21 kolano symetryczne 250x szt. W22 kanał wentylacyjny 250x250 l= szt. W23 trójnik prostokątny 250x250/250x250/ szt. W24 redukcja asymetryczna 250x250/160x160/ szt. W25 kanał wentylacyjny 160x160 l= szt. W26 kanał wentylacyjny 160x160 l= szt. W27 kolano symetryczne 160x szt. W28 kanał wentylacyjny 160x160 l= szt. W29 kolano symetryczne 160x kpl. z przepustnicą PRKA i kratką wywiewną KW 160x160 Klimor W30 kanał wentylacyjny 250x250 l= szt. W31 trójnik prostokątny 250x250/250x125/ szt.

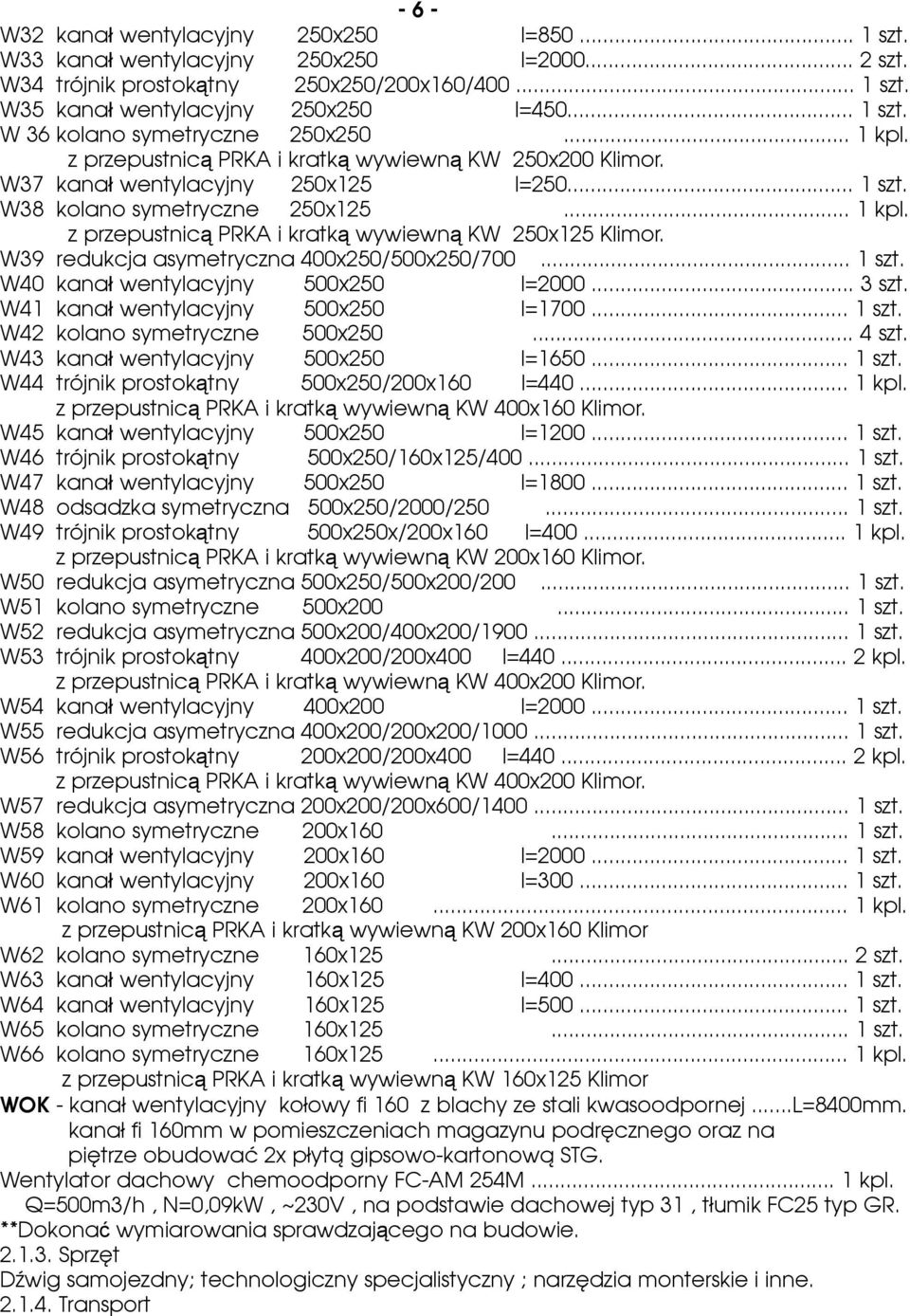

7 - 6 - W32 kanał wentylacyjny 250x250 l= szt. W33 kanał wentylacyjny 250x250 l= szt. W34 trójnik prostokątny 250x250/200x160/ szt. W35 kanał wentylacyjny 250x250 l= szt. W 36 kolano symetryczne 250x kpl. z przepustnicą PRKA i kratką wywiewną KW 250x200 Klimor. W37 kanał wentylacyjny 250x125 l= szt. W38 kolano symetryczne 250x kpl. z przepustnicą PRKA i kratką wywiewną KW 250x125 Klimor. W39 redukcja asymetryczna 400x250/500x250/ szt. W40 kanał wentylacyjny 500x250 l= szt. W41 kanał wentylacyjny 500x250 l= szt. W42 kolano symetryczne 500x szt. W43 kanał wentylacyjny 500x250 l= szt. W44 trójnik prostokątny 500x250/200x160 l= kpl. z przepustnicą PRKA i kratką wywiewną KW 400x160 Klimor. W45 kanał wentylacyjny 500x250 l= szt. W46 trójnik prostokątny 500x250/160x125/ szt. W47 kanał wentylacyjny 500x250 l= szt. W48 odsadzka symetryczna 500x250/2000/ szt. W49 trójnik prostokątny 500x250x/200x160 l= kpl. z przepustnicą PRKA i kratką wywiewną KW 200x160 Klimor. W50 redukcja asymetryczna 500x250/500x200/ szt. W51 kolano symetryczne 500x szt. W52 redukcja asymetryczna 500x200/400x200/ szt. W53 trójnik prostokątny 400x200/200x400 l= kpl. z przepustnicą PRKA i kratką wywiewną KW 400x200 Klimor. W54 kanał wentylacyjny 400x200 l= szt. W55 redukcja asymetryczna 400x200/200x200/ szt. W56 trójnik prostokątny 200x200/200x400 l= kpl. z przepustnicą PRKA i kratką wywiewną KW 400x200 Klimor. W57 redukcja asymetryczna 200x200/200x600/ szt. W58 kolano symetryczne 200x szt. W59 kanał wentylacyjny 200x160 l= szt. W60 kanał wentylacyjny 200x160 l= szt. W61 kolano symetryczne 200x kpl. z przepustnicą PRKA i kratką wywiewną KW 200x160 Klimor W62 kolano symetryczne 160x szt. W63 kanał wentylacyjny 160x125 l= szt. W64 kanał wentylacyjny 160x125 l= szt. W65 kolano symetryczne 160x szt. W66 kolano symetryczne 160x kpl. z przepustnicą PRKA i kratką wywiewną KW 160x125 Klimor WOK - kanał wentylacyjny kołowy fi 160 z blachy ze stali kwasoodpornej...l=8400mm. kanał fi 160mm w pomieszczeniach magazynu podręcznego oraz na piętrze obudować 2x płytą gipsowo-kartonową STG. Wentylator dachowy chemoodporny FC-AM 254M... 1 kpl. Q=500m3/h, N=0,09kW, ~230V, na podstawie dachowej typ 31, tłumik FC25 typ GR. **Dokonać wymiarowania sprawdzającego na budowie Sprzęt Dźwig samojezdny; technologiczny specjalistyczny ; narzędzia monterskie i inne Transport

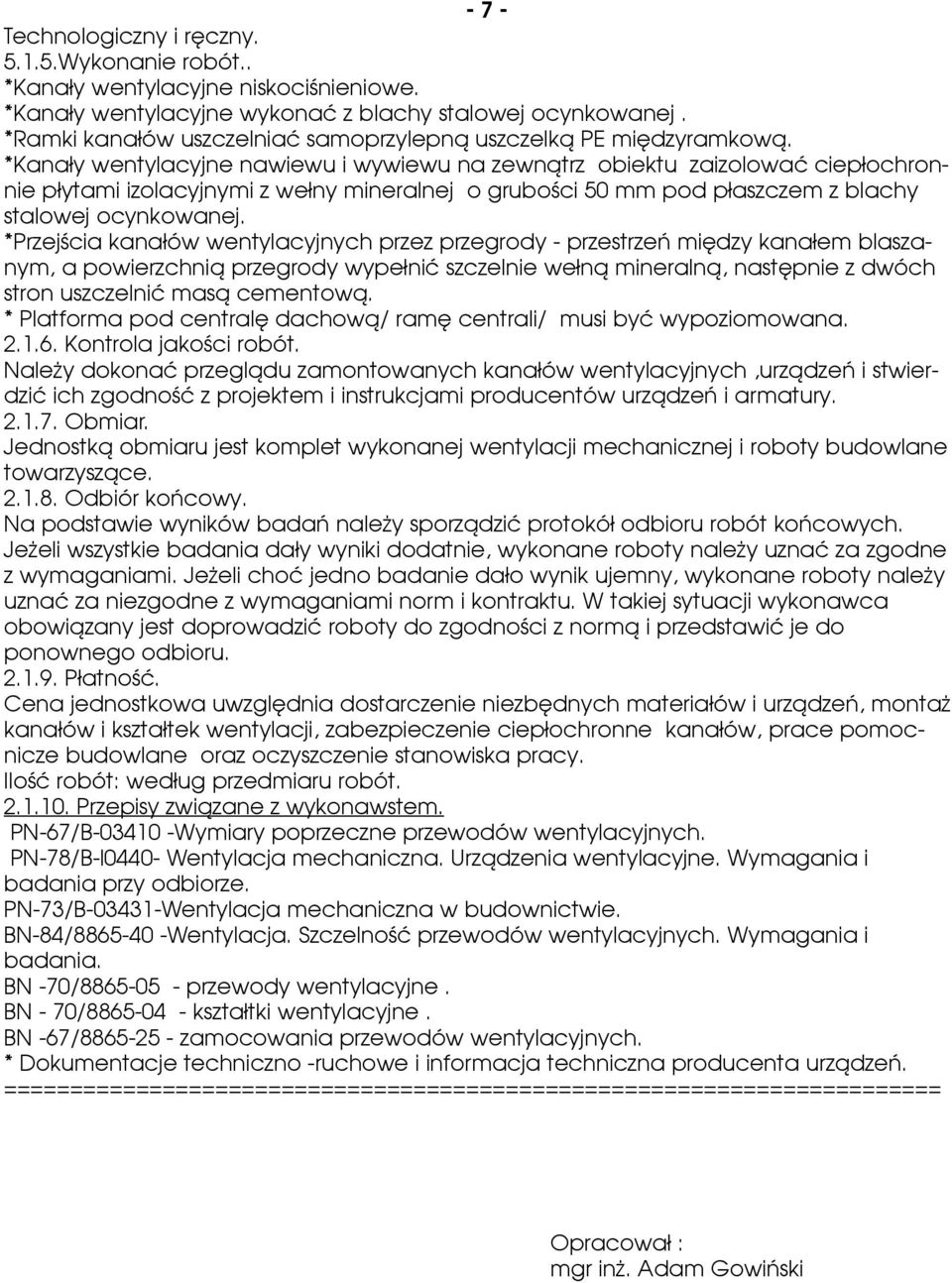

8 - 7 - Technologiczny i ręczny Wykonanie robót.. *Kanały wentylacyjne niskociśnieniowe. *Kanały wentylacyjne wykonać z blachy stalowej ocynkowanej. *Ramki kanałów uszczelniać samoprzylepną uszczelką PE międzyramkową. *Kanały wentylacyjne nawiewu i wywiewu na zewnątrz obiektu zaizolować ciepłochronnie płytami izolacyjnymi z wełny mineralnej o grubości 50 mm pod płaszczem z blachy stalowej ocynkowanej. *Przejścia kanałów wentylacyjnych przez przegrody - przestrzeń między kanałem blaszanym, a powierzchnią przegrody wypełnić szczelnie wełną mineralną, następnie z dwóch stron uszczelnić masą cementową. * Platforma pod centralę dachową/ ramę centrali/ musi być wypoziomowana Kontrola jakości robót. Należy dokonać przeglądu zamontowanych kanałów wentylacyjnych,urządzeń i stwierdzić ich zgodność z projektem i instrukcjami producentów urządzeń i armatury Obmiar. Jednostką obmiaru jest komplet wykonanej wentylacji mechanicznej i roboty budowlane towarzyszące Odbiór końcowy. Na podstawie wyników badań należy sporządzić protokół odbioru robót końcowych. Jeżeli wszystkie badania dały wyniki dodatnie, wykonane roboty należy uznać za zgodne z wymaganiami. Jeżeli choć jedno badanie dało wynik ujemny, wykonane roboty należy uznać za niezgodne z wymaganiami norm i kontraktu. W takiej sytuacji wykonawca obowiązany jest doprowadzić roboty do zgodności z normą i przedstawić je do ponownego odbioru Płatność. Cena jednostkowa uwzględnia dostarczenie niezbędnych materiałów i urządzeń, montaż kanałów i kształtek wentylacji, zabezpieczenie ciepłochronne kanałów, prace pomocnicze budowlane oraz oczyszczenie stanowiska pracy. Ilość robót: według przedmiaru robót Przepisy związane z wykonawstem. PN-67/B Wymiary poprzeczne przewodów wentylacyjnych. PN-78/B-l0440- Wentylacja mechaniczna. Urządzenia wentylacyjne. Wymagania i badania przy odbiorze. PN-73/B Wentylacja mechaniczna w budownictwie. BN-84/ Wentylacja. Szczelność przewodów wentylacyjnych. Wymagania i badania. BN -70/ przewody wentylacyjne. BN - 70/ kształtki wentylacyjne. BN -67/ zamocowania przewodów wentylacyjnych. * Dokumentacje techniczno -ruchowe i informacja techniczna producenta urządzeń. ======================================================================= Opracował : mgr inż. Adam Gowiński
