Seria OKW1. zabezpieczaj cy przed zabrudzeniem Ch odnica mo e by ustawiana przed albo za wentylatorem.
|
|
- Włodzimierz Marczak
- 9 lat temu
- Przeglądów:
Transkrypt

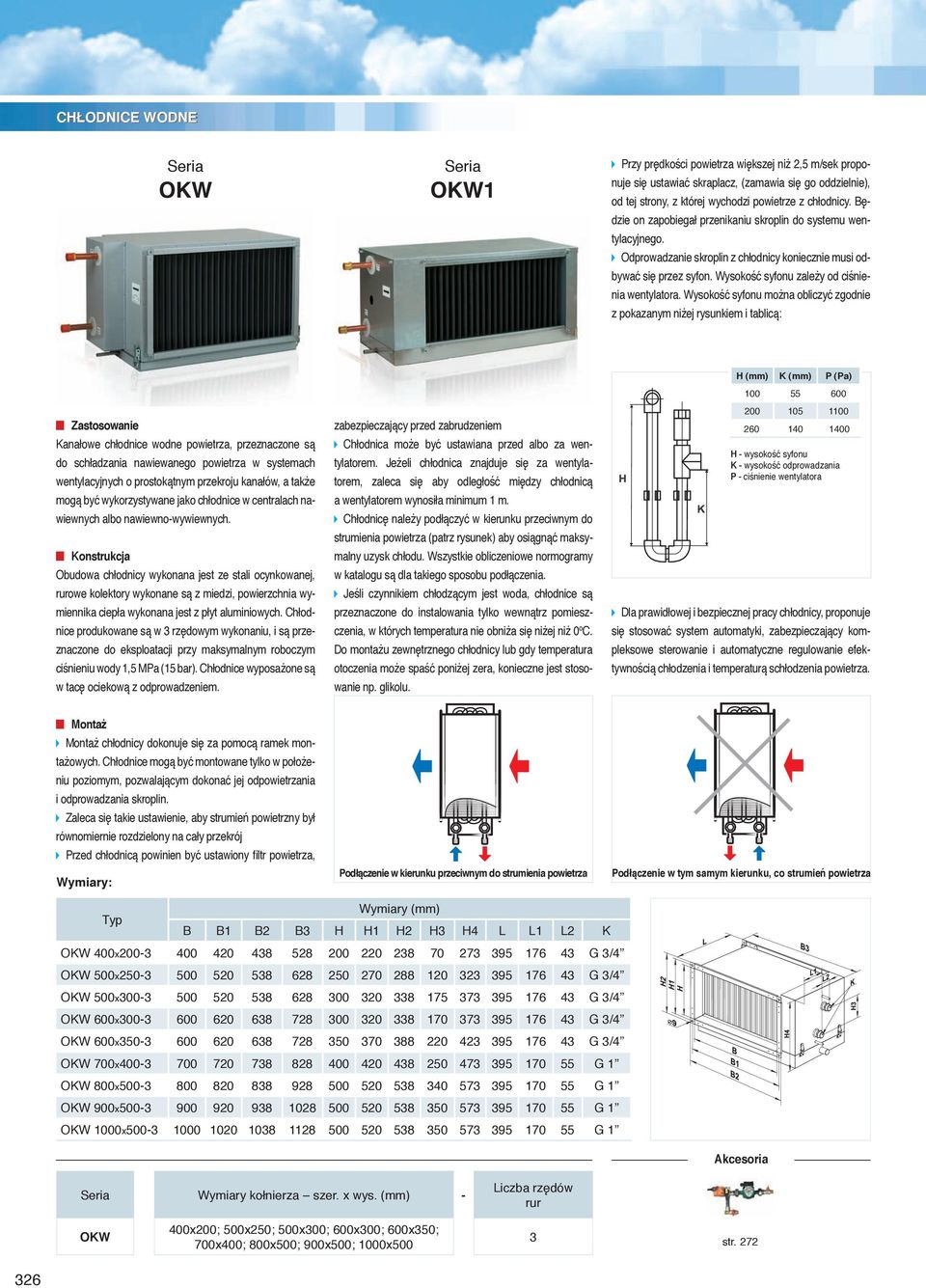

1 CH ODNICE WODNE Seria Seria 1 Przy pr dko ci powietrza wi kszej ni 2,5 m/sek proponuje si ustawia skraplacz, (zamawia si go oddzielnie), od tej strony, z której wychodzi powietrze z ch odnicy. B dzie on zapobiega przenikaniu skroplin do systemu wentylacyjnego. Odprowadzanie skroplin z ch odnicy koniecznie musi odbywa si przez syfon. Wysoko syfonu zale y od ci nienia wentylatora. Wysoko syfonu mo na obliczy zgodnie z pokazanym ni ej rysunkiem i tablic : Zastosowanie Kana owe ch odnice wodne powietrza, przeznaczone s do sch adzania nawiewanego powietrza w systemach wentylacyjnych o prostok tnym przekroju kana ów, a tak e mog by wykorzystywane jako ch odnice w centralach nawiewnych albo nawiewno-wywiewnych. Konstrukcja Obudowa ch odnicy wykonana jest ze stali ocynkowanej, rurowe kolektory wykonane s z miedzi, powierzchnia wymiennika ciep a wykonana jest z p yt aluminiowych. Ch odnice produkowane s w 3 rz dowym wykonaniu, i s przeznaczone do eksploatacji przy maksymalnym roboczym ci nieniu wody 1,5 MPa (15 bar). Ch odnice wyposa one s w tac ociekow z odprowadzeniem. zabezpieczaj cy przed zabrudzeniem Ch odnica mo e by ustawiana przed albo za wentylatorem. Je eli ch odnica znajduje si za wentylatorem, zaleca si aby odleg o mi dzy ch odnic a wentylatorem wynosi a minimum 1 m. Ch odnic nale y pod czy w kierunku przeciwnym do strumienia powietrza (patrz rysunek) aby osi gn maksymalny uzysk ch odu. Wszystkie obliczeniowe normogramy w katalogu s dla takiego sposobu pod czenia. Je li czynnikiem ch odz cym jest woda, ch odnice s przeznaczone do instalowania tylko wewn trz pomieszczenia, w których temperatura nie obni a si ni ej ni 0 o C. Do monta u zewn trznego ch odnicy lub gdy temperatura otoczenia mo e spa poni ej zera, konieczne jest stosowanie np. glikolu. H (mm) K (mm) P (Pa) H - wysoko syfonu K - wysoko odprowadzania P - ci nienie wentylatora Dla prawid owej i bezpiecznej pracy ch odnicy, proponuje si stosowa system automatyki, zabezpieczaj cy kompleksowe sterowanie i automatyczne regulowanie efektywno ci ch odzenia i temperatur sch odzenia powietrza. Monta Monta ch odnicy dokonuje si za pomoc ramek monta owych. Ch odnice mog by montowane tylko w po o eniu poziomym, pozwalaj cym dokona jej odpowietrzania i odprowadzania skroplin. Zaleca si takie ustawienie, aby strumie powietrzny by równomiernie rozdzielony na ca y przekrój Przed ch odnic powinien by ustawiony ltr powietrza, Wymiary: Pod czenie w kierunku przeciwnym do strumienia powietrza Pod czenie w tym samym kierunku, co strumie powietrza Wymiary (mm) Typ B B1 B2 B3 H H1 H2 H3 H4 L L1 L2 K 400x G 3/4 500x G 3/4 500x G 3/4 600x G 3/4 600x G 3/4 700x G 1 800x G 1 900x G x G 1 Akcesoria Seria Wymiary ko nierza szer. x wys. (mm) - Liczba rz dów rur 400x200; 500x250; 500x300; 600x300; 600x350; 700x400; 800x500; 900x500; 1000x500 3 str

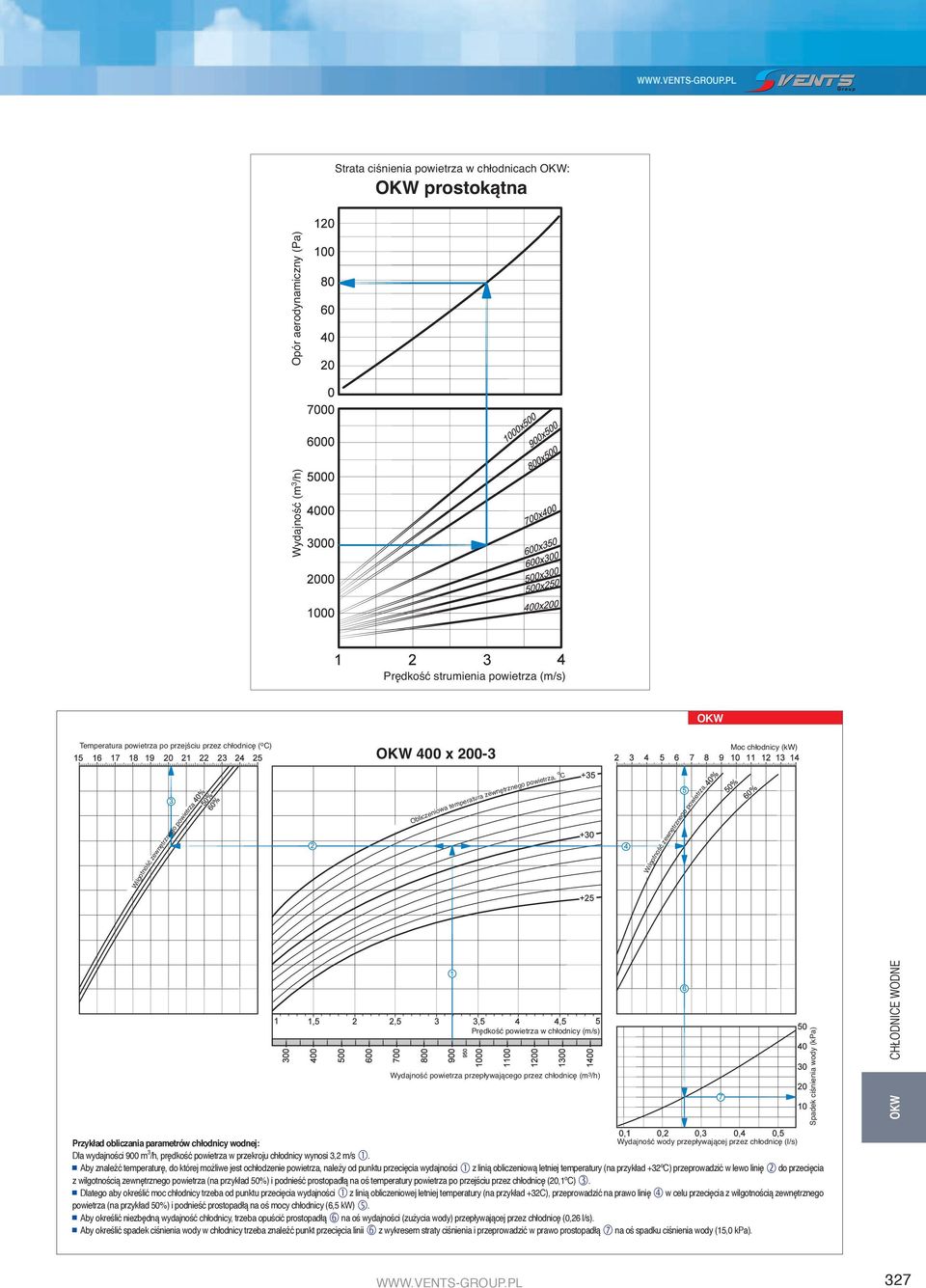

2 Strata ciśnienia powietrza w chłodnicach : prostokątna Wydajność (m 3 /h) Opór aerodynamiczny (Pa) Prędkość strumienia powietrza (m/s) 400 x CH ODNICE WODNE Dla wydajno ci 900 m 3 /h, pr dko powietrza w przekroju ch odnicy wynosi 3,2 m/s. z wilgotno ci zewn trznego powietrza (na przyk ad 50%) i podnie prostopad na o temperatury powietrza po przej ciu przez ch odnic (20,1ºC). powietrza (na przyk ad 50%) i podnie prostopad na o mocy ch odnicy (6,5 kw). Aby okre li niezb dn wydajno ch odnicy, trzeba opu ci prostopad na o wydajno ci (zu ycia wody) przep ywaj cej przez ch odnic (0,26 l/s). Aby okre li spadek ci nienia wody w ch odnicy trzeba znale punkt przeci cia linii z wykresem straty ci nienia i przeprowadzi w prawo prostopad na o spadku ci nienia wody (15,0 kpa)
3 CH ODNICE WODNE Temperatura powietrza po przejściu przez nagrzewnicę ( o C) 500 x Wydajność powietrza przepływającego przez nagrzewnicę (m 3 /h) Dla wydajno ci 1400 m 3 /h, pr dko powietrza w przekroju ch odnicy wynosi 3,1 m/s. z wilgotno ci zewn trznego powietrza (na przyk ad 50%) i podnie prostopad na o temperatury powietrza po przej ciu przez ch odnic (20ºC). powietrza (na przyk ad 50%) i podnie prostopad na o mocy ch odnicy (10,0 kw). Aby okre li niezb dn wydajno ch odnicy, trzeba opu ci prostopad na o wydajno ci (zu ycia wody) przep ywaj cej przez ch odnic (0,4 l/s). Aby okre li spadek ci nienia wody w ch odnicy trzeba znale punkt przeci cia linii z wykresem straty ci nienia i przeprowadzi w prawo prostopad na o spadku ci nienia wody (17,0 kpa). Temperatura powietrza po przejściu przez nagrzewnicę ( o C) 500 x Wydajność powietrza przepływającego przez nagrzewnicę (m 3 /h) Dla wydajno ci 2000 m 3 /h, pr dko powietrza w przekroju ch odnicy wynosi 3,75 m/s. przeci cia z wilgotno ci zewn trznego powietrza (na przyk ad 50%) i podnie prostopad na o temperatury powietrza po przej ciu przez ch odnic (26ºC). zewn trznego powietrza (na przyk ad 50%) i podnie prostopad na o mocy ch odnicy (13,6 kw). Aby okre li niezb dn wydajno ch odnicy, trzeba opu ci prostopad na o wydajno ci (zu ycia wody) przep ywaj cej przez ch odnic (0,54 l/s). Aby okre li spadek ci nienia wody w ch odnicy trzeba znale punkt przeci cia linii z wykresem straty ci nienia i przeprowadzi w prawo prostopad na o spadku ci nienia wody (27,0 kpa)

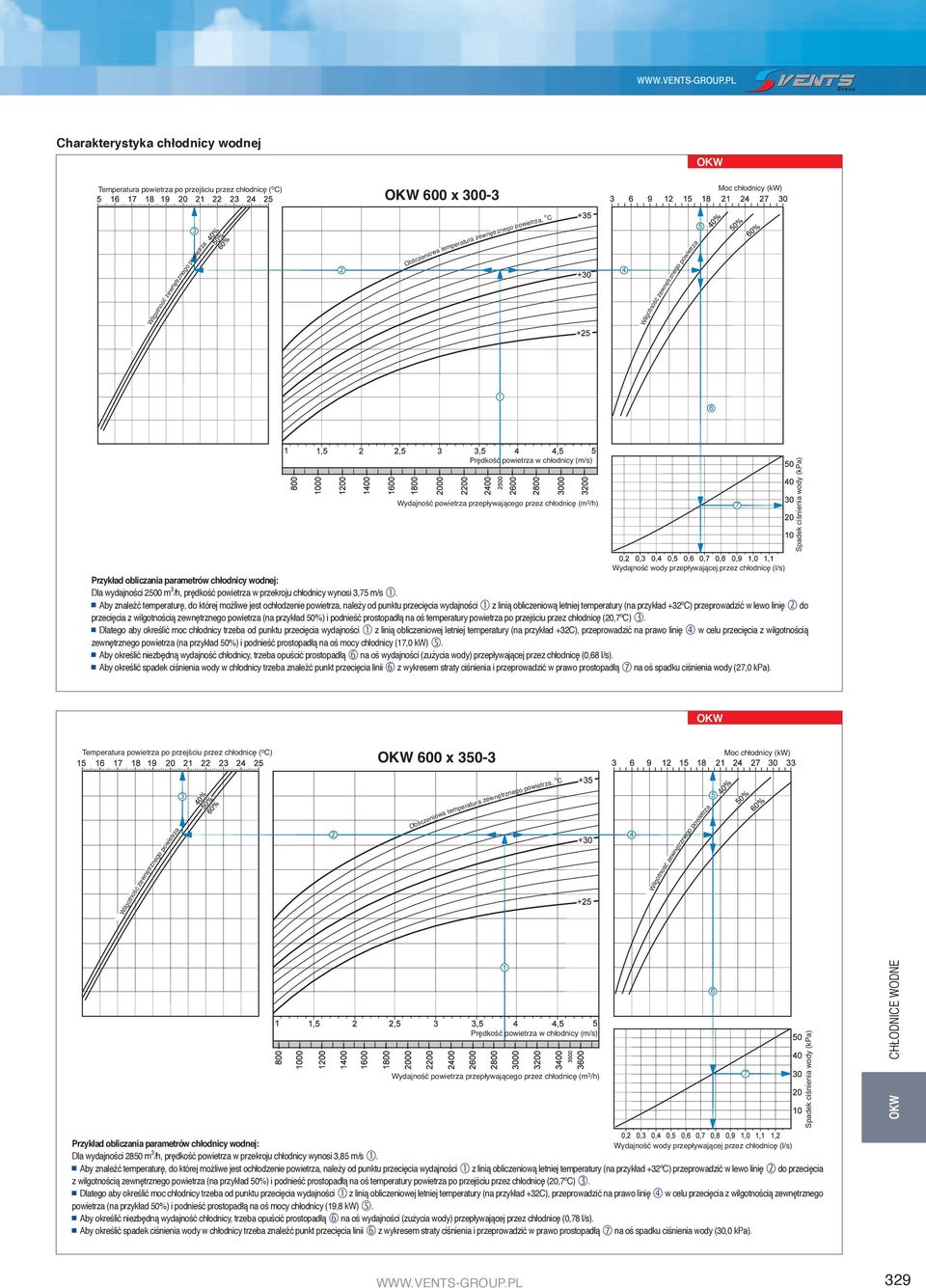

4 600 x Dla wydajno ci 2500 m 3 /h, pr dko powietrza w przekroju ch odnicy wynosi 3,75 m/s. przeci cia z wilgotno ci zewn trznego powietrza (na przyk ad 50%) i podnie prostopad na o temperatury powietrza po przej ciu przez ch odnic (20,7ºC). zewn trznego powietrza (na przyk ad 50%) i podnie prostopad na o mocy ch odnicy (17,0 kw). Aby okre li niezb dn wydajno ch odnicy, trzeba opu ci prostopad na o wydajno ci (zu ycia wody) przep ywaj cej przez ch odnic (0,68 l/s). Aby okre li spadek ci nienia wody w ch odnicy trzeba znale punkt przeci cia linii z wykresem straty ci nienia i przeprowadzi w prawo prostopad na o spadku ci nienia wody (27,0 kpa). 600 x CH ODNICE WODNE Dla wydajno ci 2850 m 3 /h, pr dko powietrza w przekroju ch odnicy wynosi 3,85 m/s. z wilgotno ci zewn trznego powietrza (na przyk ad 50%) i podnie prostopad na o temperatury powietrza po przej ciu przez ch odnic (20,7ºC). powietrza (na przyk ad 50%) i podnie prostopad na o mocy ch odnicy (19,8 kw). Aby okre li niezb dn wydajno ch odnicy, trzeba opu ci prostopad na o wydajno ci (zu ycia wody) przep ywaj cej przez ch odnic (0,78 l/s). Aby okre li spadek ci nienia wody w ch odnicy trzeba znale punkt przeci cia linii z wykresem straty ci nienia i przeprowadzi w prawo prostopad na o spadku ci nienia wody (30,0 kpa)

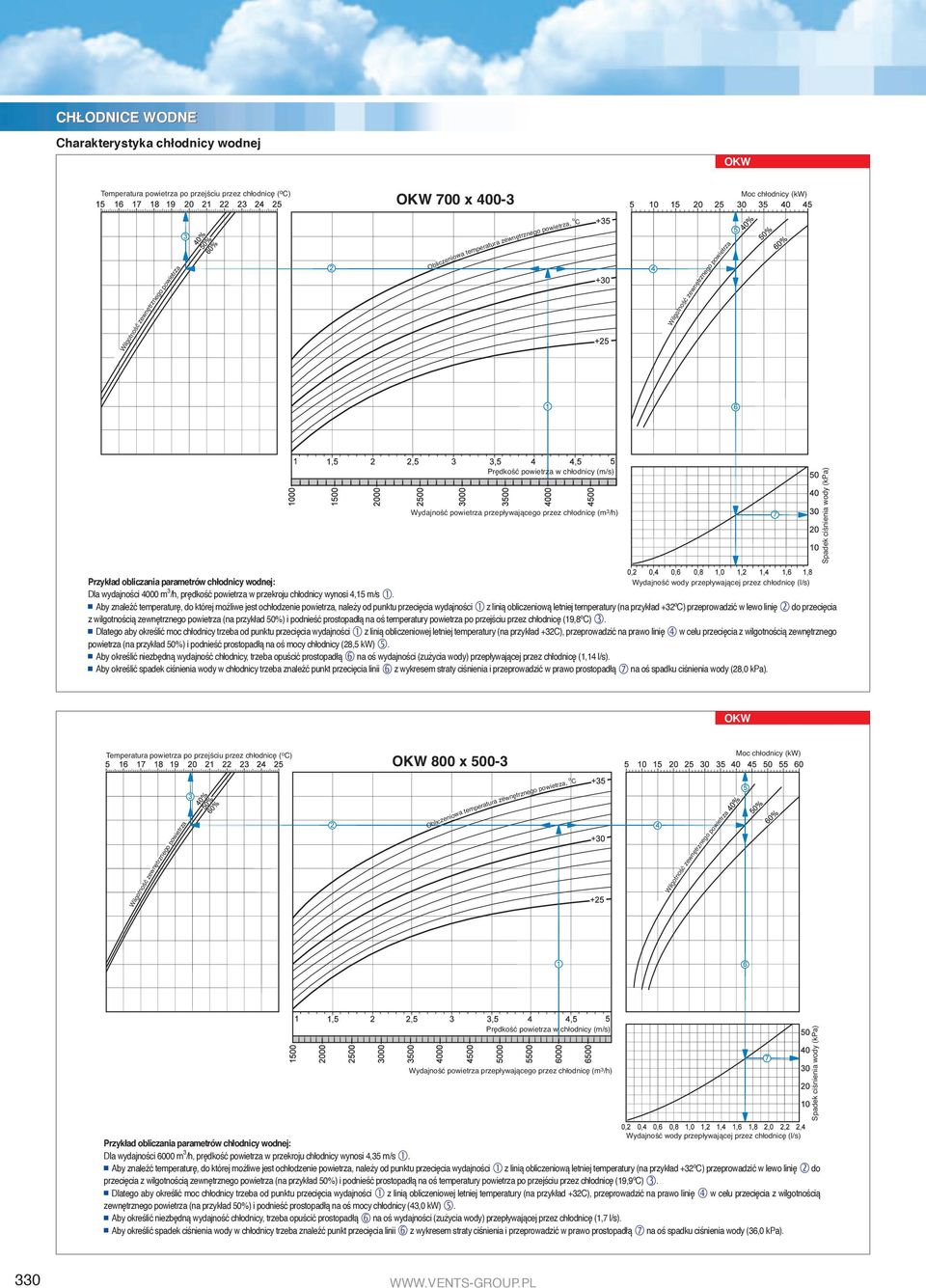

5 CH ODNICE WODNE 700 x Dla wydajno ci 4000 m 3 /h, pr dko powietrza w przekroju ch odnicy wynosi 4,15 m/s. z wilgotno ci zewn trznego powietrza (na przyk ad 50%) i podnie prostopad na o temperatury powietrza po przej ciu przez ch odnic (19,8ºC). powietrza (na przyk ad 50%) i podnie prostopad na o mocy ch odnicy (28,5 kw). Aby okre li niezb dn wydajno ch odnicy, trzeba opu ci prostopad na o wydajno ci (zu ycia wody) przep ywaj cej przez ch odnic (1,14 l/s). Aby okre li spadek ci nienia wody w ch odnicy trzeba znale punkt przeci cia linii z wykresem straty ci nienia i przeprowadzi w prawo prostopad na o spadku ci nienia wody (28,0 kpa). 800 x Dla wydajno ci 6000 m 3 /h, pr dko powietrza w przekroju ch odnicy wynosi 4,35 m/s. przeci cia z wilgotno ci zewn trznego powietrza (na przyk ad 50%) i podnie prostopad na o temperatury powietrza po przej ciu przez ch odnic (19,9ºC). zewn trznego powietrza (na przyk ad 50%) i podnie prostopad na o mocy ch odnicy (43,0 kw). Aby okre li niezb dn wydajno ch odnicy, trzeba opu ci prostopad na o wydajno ci (zu ycia wody) przep ywaj cej przez ch odnic (1,7 l/s). Aby okre li spadek ci nienia wody w ch odnicy trzeba znale punkt przeci cia linii z wykresem straty ci nienia i przeprowadzi w prawo prostopad na o spadku ci nienia wody (36,0 kpa)

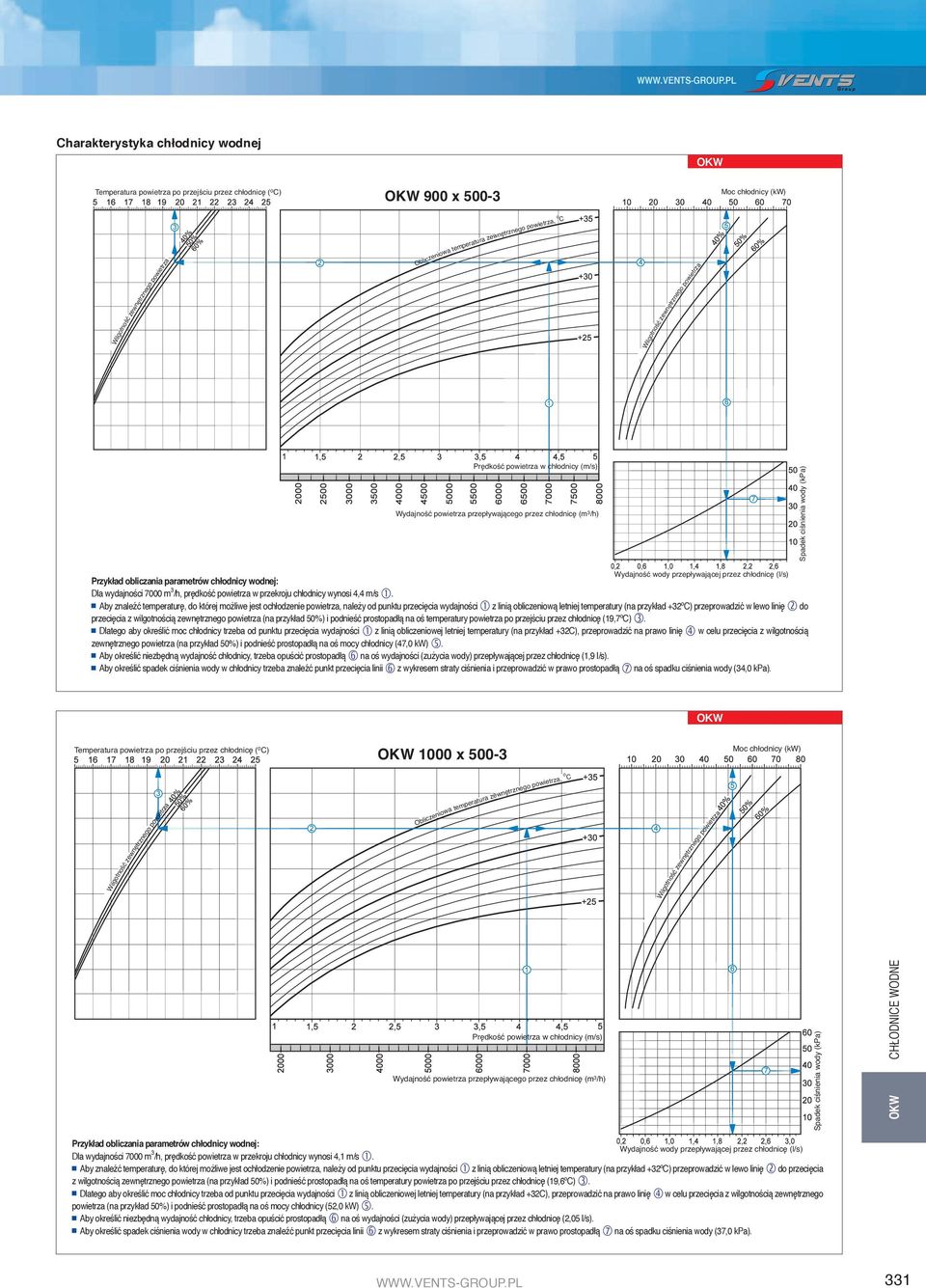

6 900 x Dla wydajno ci 7000 m 3 /h, pr dko powietrza w przekroju ch odnicy wynosi 4,4 m/s. przeci cia z wilgotno ci zewn trznego powietrza (na przyk ad 50%) i podnie prostopad na o temperatury powietrza po przej ciu przez ch odnic (19,7ºC). zewn trznego powietrza (na przyk ad 50%) i podnie prostopad na o mocy ch odnicy (47,0 kw). Aby okre li niezb dn wydajno ch odnicy, trzeba opu ci prostopad na o wydajno ci (zu ycia wody) przep ywaj cej przez ch odnic (1,9 l/s). Aby okre li spadek ci nienia wody w ch odnicy trzeba znale punkt przeci cia linii z wykresem straty ci nienia i przeprowadzi w prawo prostopad na o spadku ci nienia wody (34,0 kpa) x CH ODNICE WODNE Dla wydajno ci 7000 m 3 /h, pr dko powietrza w przekroju ch odnicy wynosi 4,1 m/s. z wilgotno ci zewn trznego powietrza (na przyk ad 50%) i podnie prostopad na o temperatury powietrza po przej ciu przez ch odnic (19,6ºC). powietrza (na przyk ad 50%) i podnie prostopad na o mocy ch odnicy (52,0 kw). Aby okre li niezb dn wydajno ch odnicy, trzeba opu ci prostopad na o wydajno ci (zu ycia wody) przep ywaj cej przez ch odnic (2,05 l/s). Aby okre li spadek ci nienia wody w ch odnicy trzeba znale punkt przeci cia linii z wykresem straty ci nienia i przeprowadzi w prawo prostopad na o spadku ci nienia wody (37,0 kpa)
powinna wynosi nie mniej ni dwie rednice nagrzewnicy.
