1 SPIS TREŚCI OPIS TECHNICZNY. I. Dane ogólne. 1. Podstawa opracowania. 2. Zakres opracowania. II. Instalacja wod. kan. 1. Instalacja wody zimnej. 2. Instalacja wody ciepłej. 3. Instalacja kanalizacji sanitarnej. III. Instalacja c.o. IV. Wentylacja. V. Uwagi końcowe. WYKAZ RYSUNKÓW. 1 Rzut parteru - fragment. Instalacja wod-kan. (istniejąca) 1:50 2 Rzut parteru - fragment. Instalacja wod-kan. (projektowana) 1:50 3 Rzut parteru - fragment. Instalacja c.o. (istniejąca) 1:50 4 Rzut parteru - fragment. Instalacja c.o. (projektowana) 1:50 5 Rzut parteru - fragment. Instalacja wentylacja. (istniejąca) 1:50 6 Rzut parteru - fragment. Instalacja wentylacja. (projektowana) 1:50 2

(istniejąca) 1:50 2 Rzut parteru - fragment. Instalacja wod-kan. (projektowana) 1:50 3 Rzut parteru - fragment. Instalacja c.o. (istniejąca) 1:50 4 Rzut parteru - fragment.

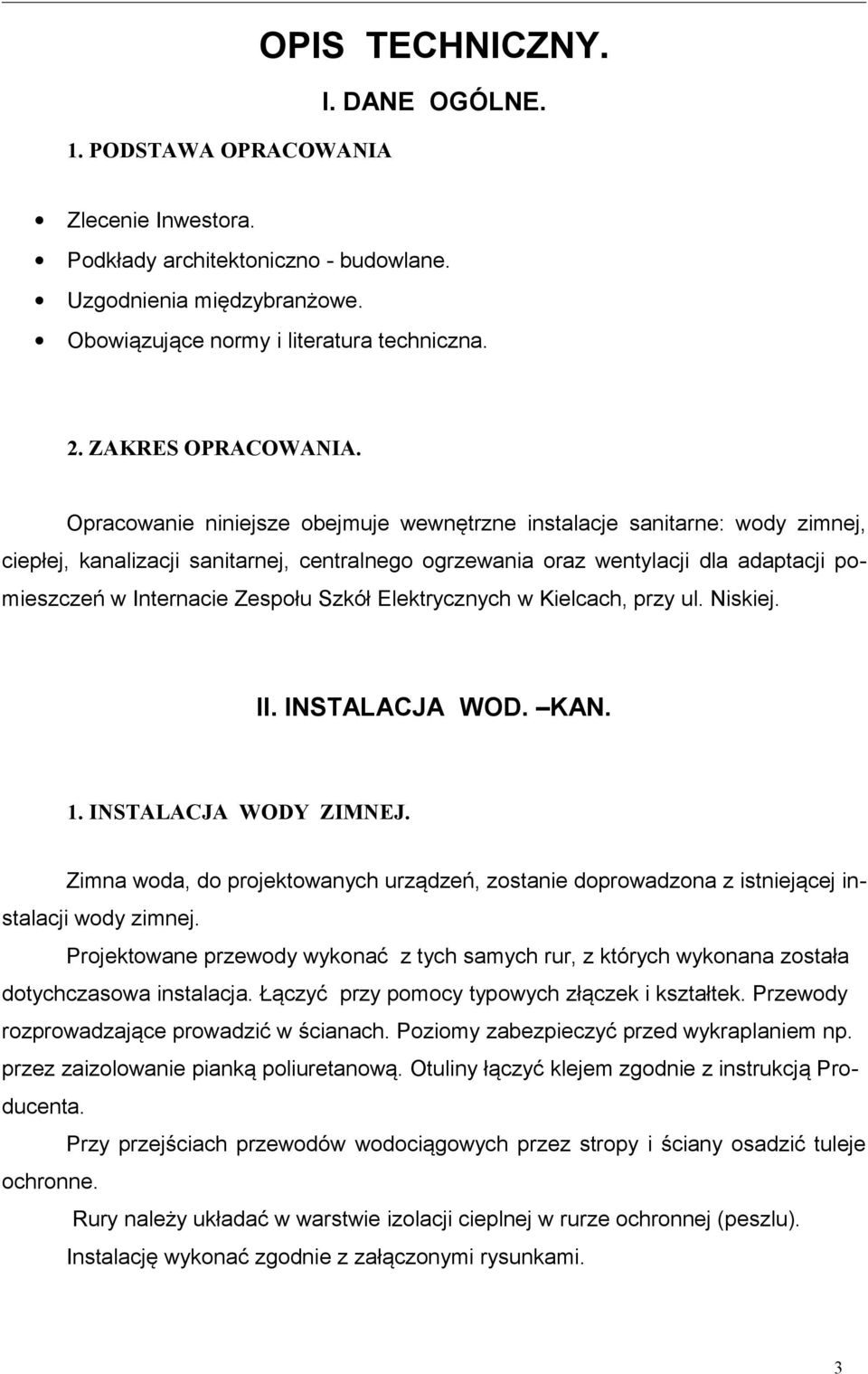

2 1. PODSTAWA OPRACOWANIA OPIS TECHNICZNY. I. DANE OGÓLNE. Zlecenie Inwestora. Podkłady architektoniczno - budowlane. Uzgodnienia międzybranżowe. Obowiązujące normy i literatura techniczna. 2. ZAKRES OPRACOWANIA. Opracowanie niniejsze obejmuje wewnętrzne instalacje sanitarne: wody zimnej, ciepłej, kanalizacji sanitarnej, centralnego ogrzewania oraz wentylacji dla adaptacji pomieszczeń w Internacie Zespołu Szkół Elektrycznych w Kielcach, przy ul. Niskiej. II. INSTALACJA WOD. KAN. 1. INSTALACJA WODY ZIMNEJ. Zimna woda, do projektowanych urządzeń, zostanie doprowadzona z istniejącej instalacji wody zimnej. Projektowane przewody wykonać z tych samych rur, z których wykonana została dotychczasowa instalacja. Łączyć przy pomocy typowych złączek i kształtek. Przewody rozprowadzające prowadzić w ścianach. Poziomy zabezpieczyć przed wykraplaniem np. przez zaizolowanie pianką poliuretanową. Otuliny łączyć klejem zgodnie z instrukcją Producenta. Przy przejściach przewodów wodociągowych przez stropy i ściany osadzić tuleje ochronne. Rury należy układać w warstwie izolacji cieplnej w rurze ochronnej (peszlu). Instalację wykonać zgodnie z załączonymi rysunkami. 3

Opracowanie niniejsze obejmuje wewnętrzne instalacje sanitarne: wody zimnej, ciepłej, kanalizacji sanitarnej, centralnego ogrzewania oraz wentylacji dla adaptacji pomieszczeń w Internacie Zespołu

3 2. INSTALACJA WODY CIEPŁEJ. Ciepła woda, do projektowanych urządzeń, zostanie doprowadzona z istniejącej instalacji wody ciepłej. Projektowane przewody wykonać z tych samych rur, z których wykonana została dotychczasowa instalacja. Łączyć przy pomocy typowych złączek i kształtek. Przewody rozprowadzające prowadzić razem z przewodami wody zimnej w ścianach. Poziomy zabezpieczyć przed wykraplaniem np. przez zaizolowanie pianką poliuretanową. Otuliny łączyć klejem zgodnie z instrukcją Producenta. Przy przejściach przewodów przez stropy i ściany osadzić tuleje ochronne. Rury należy układać w warstwie izolacji cieplnej w rurze ochronnej (peszlu). Instalację wykonać zgodnie z załączonymi rysunkami. 3. INSTALACJA KANALIZACJI SANITARNEJ. Ścieki z projektowanych urządzeń odprowadzone będą do istniejących pionów kanalizacji sanitarnej. Podejścia do przyborów oraz poziomy kanalizacyjne wykonać z rur i kształtek z PVC o złączach kielichowych łączonych na uszczelkę gumową. Przy przejściu projektowanych przewodów kanalizacji sanitarnej przez ściany zamontować rury ochronne o średnicy o dwie dymensje większe od rury przewodowej i uszczelnić Polkitem. III. OPIS TECHNICZNY DLA INSTALACJI C.O. Źródłem ciepła, na potrzeby adaptowanych pomieszczeń, jest istniejący węzeł cieplny, zlokalizowany w budynku. Dostawcą czynnika grzewczego jest MPEC w Kielcach. Adaptowane pomieszczenia ogrzewane są przy pomocy dwóch grzejników, składających się z 10 i 25 żeberek, zasilanych bocznie. Istniejące grzejniki należy wymienić: 25 żeberkowy w pomieszczeniu nr 5 Umywalni, na grzejnik typ 30 V&N CosmoNOVA higieniczny o wys. 90cm i dl. 140cm (oznaczenie na rys. 30/90/140) 10 żeberkowy w pomieszczeniu nr 3 WC, na grzejnik typ 30 V&N CosmoNOVA higieniczny o wys. 60cm i dl. 80cm (oznaczenie na rys. 30/60/80) 4

Przewody rozprowadzające prowadzić razem z przewodami wody zimnej w ścianach. Poziomy zabezpieczyć przed wykraplaniem np. przez zaizolowanie pianką poliuretanową.

4 Grzejniki włączyć do istniejących pionów c.o. Grzejniki projektowane, podobnie jak istniejące, posiadają podłączenie boczne. Przy grzejnikach zamontować zawory termostatyczne RTD-N kątowe z ustawieniem wstępnym firmy Danfoss. Na zaworach zamontować głowice termostatyczne serii RTS Everis 4260 z wbudowanym czujnikiem firmy Danfoss. Na gałązkach powrotnych przy grzejnikach zamontować zawory odcinające typu RLV kątowe. Uwaga: Zastosowane głowice winny spełniać wymagania Rozporządzenia Ministra Infrastruktury z dn r. (z późniejszymi zmianami) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie ( 134 pkt5, pkt.6). Termostaty należy montować poziomo tak, aby powietrze mogło swobodnie przepływać wokół czujnika. Głowic termostatycznych nie należy przysłaniać firankami ani ich obudowywać. Należy wykonać próbę ciśnieniową oraz nagrzać projektowaną instalację, do maksymalnej temperatury, przed zakryciem przewodów. V. WENTYLACJA MECHANICZNA. Zestawienie ilości powietrza. Nr. Pom. Nazwa pomieszczenia pow. wysokość kubatura il. powietrza na osobę ilość wymian Ilość powietrza m 2 m m 3 m 3 /h w/h m 3 /h 1 Przedsionek 6,10 2,7 16-3, Umywalnia 2,42 2,7 7-7, WC 10,65 2,7 29-5, Przedsionek 2,29 2,7 6-3, Umywalnia 15,84 2,7 43-5, WC 1,30 2,7 4-14, PRZEDSIONEK (1). Pomieszczenie przedsionka wentylowane będzie pośrednio poprzez pomieszczenie Umywalni (nr 2). W drzwiach wewnętrznych do powyższych pomieszczeń należy wykonać kratki kontaktowe. 5

Na zaworach zamontować głowice termostatyczne serii RTS Everis 4260 z wbudowanym czujnikiem firmy Danfoss. Na gałązkach powrotnych przy grzejnikach zamontować zawory odcinające typu RLV kątowe.

5 2. UMYWALNIA (2). Nawiew powietrza do pomieszczenia odbywał się będzie za pomocą otworu umieszczonego w dolnej części drzwi. Wywiew za pomocą wentylatora EDM 100 z opóźnieniem czasowym zamontowanym bezpośrednio na kanale wentylacyjnym. Wentylator uruchamiany będzie w momencie włączenia światła. Producent: Venture Industries. Parametry wentylatora EDM 100: - pobór mocy: 13 W, - napięcie: 230V, - prędkość obrotowa: 2450 obr/min, - max wydajność: 100 m 3 /h. - poziom dźwięku: 40 db. 3. WC (3). Nawiew powietrza do pomieszczenia odbywał się będzie za pomocą nawiewników okiennych EHA 20-50, prod. Aereco. Zużyte powietrze usuwane będzie przez okrągłe zawory wentylacyjne Ø100mm, umieszczone na przewodach spiro, a następnie, za pomocą wentylatora kanałowego R125L o wydajności 150m³/h, prod. Rosenberg, doprowadzone do projektowanego komina wentylacyjnego. Na dachu wywiew zakończyć wyrzutnią dachową typ E Ø125mm, umieszczoną na podstawie dachowej B/II. Wentylację wywiewną wykonać z typowych rur i kształtek. Przewody zaizolować np. Matami z wełny mineralnej pokrytej z zewnątrz płaszczem z folii aluminiowej. Przewiduje się pracę ciągłą wentylatora. Parametry wentylatora RS125L: - pobór mocy: 65 W, - napięcie: 230V, - prędkość obrotowa: 2415 obr/min, - prąd: 0,30 A, - wydajność: 150 m 3 /h. 4. PRZEDSIONEK (4). Pomieszczenie przedsionka wentylowane będzie pośrednio poprzez pomieszczenie Umywalni (nr 5) i WC (nr 6). W drzwiach wewnętrznych do powyższych pomieszczeń należy wykonać kratki kontaktowe. 6

Producent: Venture Industries. Parametry wentylatora EDM 100: - pobór mocy: 13 W, - napięcie: 230V, - prędkość obrotowa: 2450 obr/min, - max wydajność: 100 m 3 /h. - poziom dźwięku: 40 db. 3. WC (3).

6 5. UMYWALNIA (5). Nawiew powietrza, do pomieszczenia, odbywał się będzie za pomocą nawiewników okiennych EHA 20-50, prod. Aereco oraz otworu umieszczonego w dolnej części drzwi. Wywiew za pomocą wentylatora EB-250 z opóźnieniem czasowym zamontowanym bezpośrednio na kanale wentylacyjnym. Wentylator uruchamiany będzie za pomocą czujnika ruchu. Producent: Venture Industries. Parametry wentylatora EB-250: - pobór mocy: 125 W, - napięcie: 230V, - prędkość obrotowa: 1800 obr/min, - prąd: 0,75 A, - max wydajność: 250 m 3 /h. - poziom dźwięku: 52 db. 6. WC (6). Nawiew powietrza do pomieszczenia odbywał się będzie za pomocą otworu umieszczonego w dolnej części drzwi. Wywiew za pomocą wentylatora EDM 100 z opóźnieniem czasowym zamontowanym bezpośrednio na kanale wentylacyjnym. Wentylator uruchamiany będzie za pomocą czujnika ruchu. Producent: Venture Industries. Instalację wykonać zgodnie z załączonymi rysunkami. VII. UWAGI KOŃCOWE. Przy wykonywaniu robót budowlanych należy, stosować wyroby budowlane, które zostały dopuszczone do obrotu i powszechnego lub jednostkowego stosowania w budownictwie. W czasie robót przestrzegać rozporządzenia w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano-montażowych z Całość robót wykonać zgodnie z : Zgodnie ze sztuką budowlaną, 7

Parametry wentylatora EB-250: - pobór mocy: 125 W, - napięcie: 230V, - prędkość obrotowa: 1800 obr/min, - prąd: 0,75 A, - max wydajność: 250 m 3 /h. - poziom dźwięku: 52 db. 6. WC (6).

7 Warunkami technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie. Warunkami technicznymi wykonania i odbioru instalacji wodociągowych wydanymi przez COBRTI INSTAL. Warunkami technicznymi wykonania i odbioru instalacji kanalizacyjnych wydanymi przez COBRTI INSTAL Warunkami technicznymi wykonania i odbioru instalacji wentylacyjnych wydanymi przez COBRTI INSTAL Warunkami technicznymi wykonania i odbioru instalacji ogrzewczych wydanymi przez COBRTI INSTAL Instrukcją Producenta rur i zastosowanych urządzeń. Obowiązującymi przepisami, 8

Warunkami technicznymi wykonania i odbioru instalacji kanalizacyjnych wydanymi przez COBRTI INSTAL Warunkami technicznymi wykonania i
