I. Opis techniczny do projektu budowlanego instalacji ogrzewania, wentylacji i klimatyzacji w budynku nastawni Iława.

Transkrypt

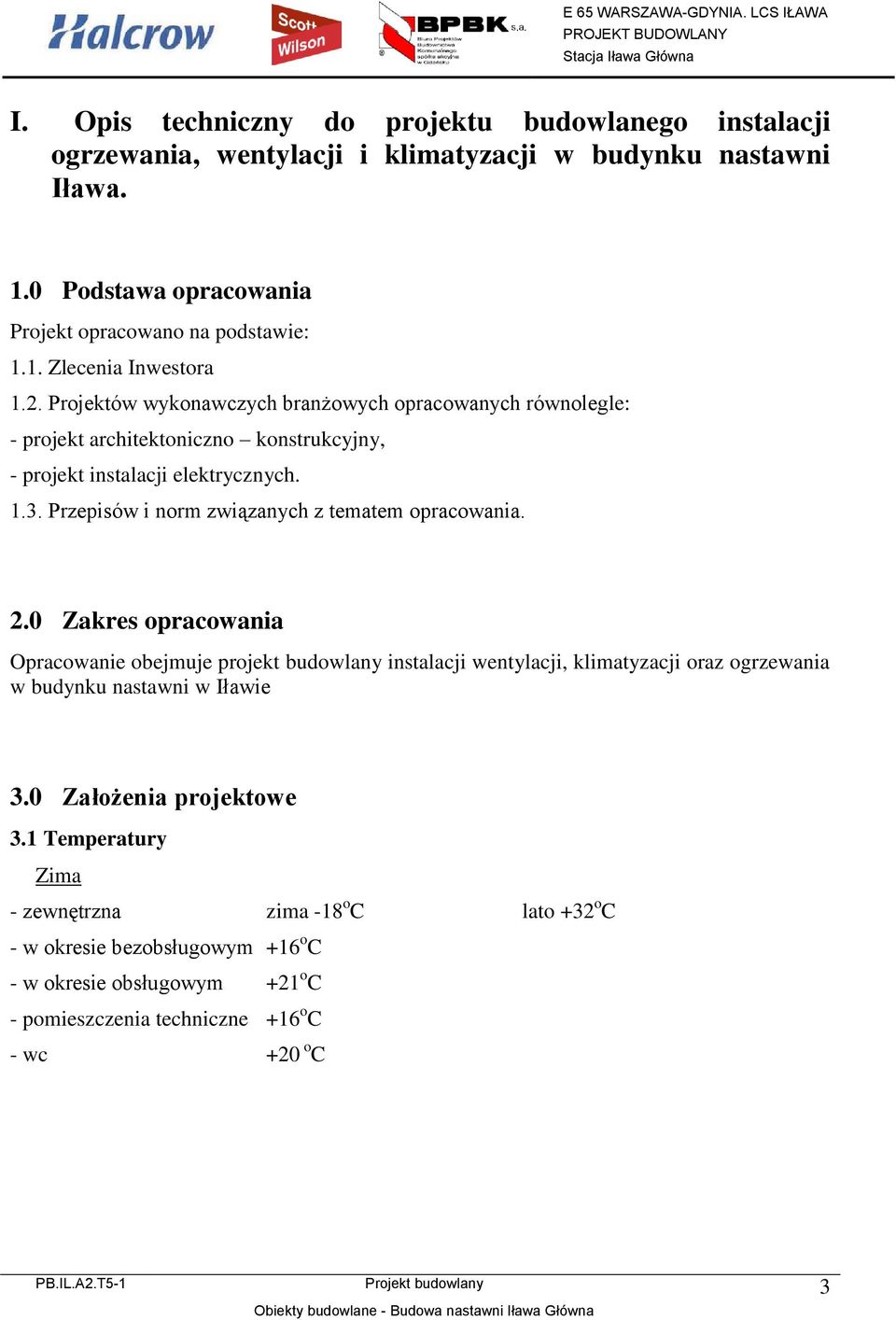

1 I. Opis techniczny do projektu budowlanego instalacji ogrzewania, wentylacji i klimatyzacji w budynku nastawni Iława. 1.0 Podstawa opracowania Projekt opracowano na podstawie: 1.1. Zlecenia Inwestora 1.2. Projektów wykonawczych branżowych opracowanych równolegle: - projekt architektoniczno konstrukcyjny, - projekt instalacji elektrycznych Przepisów i norm związanych z tematem opracowania. 2.0 Zakres opracowania Opracowanie obejmuje projekt budowlany instalacji wentylacji, klimatyzacji oraz ogrzewania w budynku nastawni w Iławie 3.0 Założenia projektowe 3.1 Temperatury Zima - zewnętrzna zima -18 o C lato +32 o C - w okresie bezobsługowym +16 o C - w okresie obsługowym +21 o C - pomieszczenia techniczne +16 o C - wc +20 o C 3

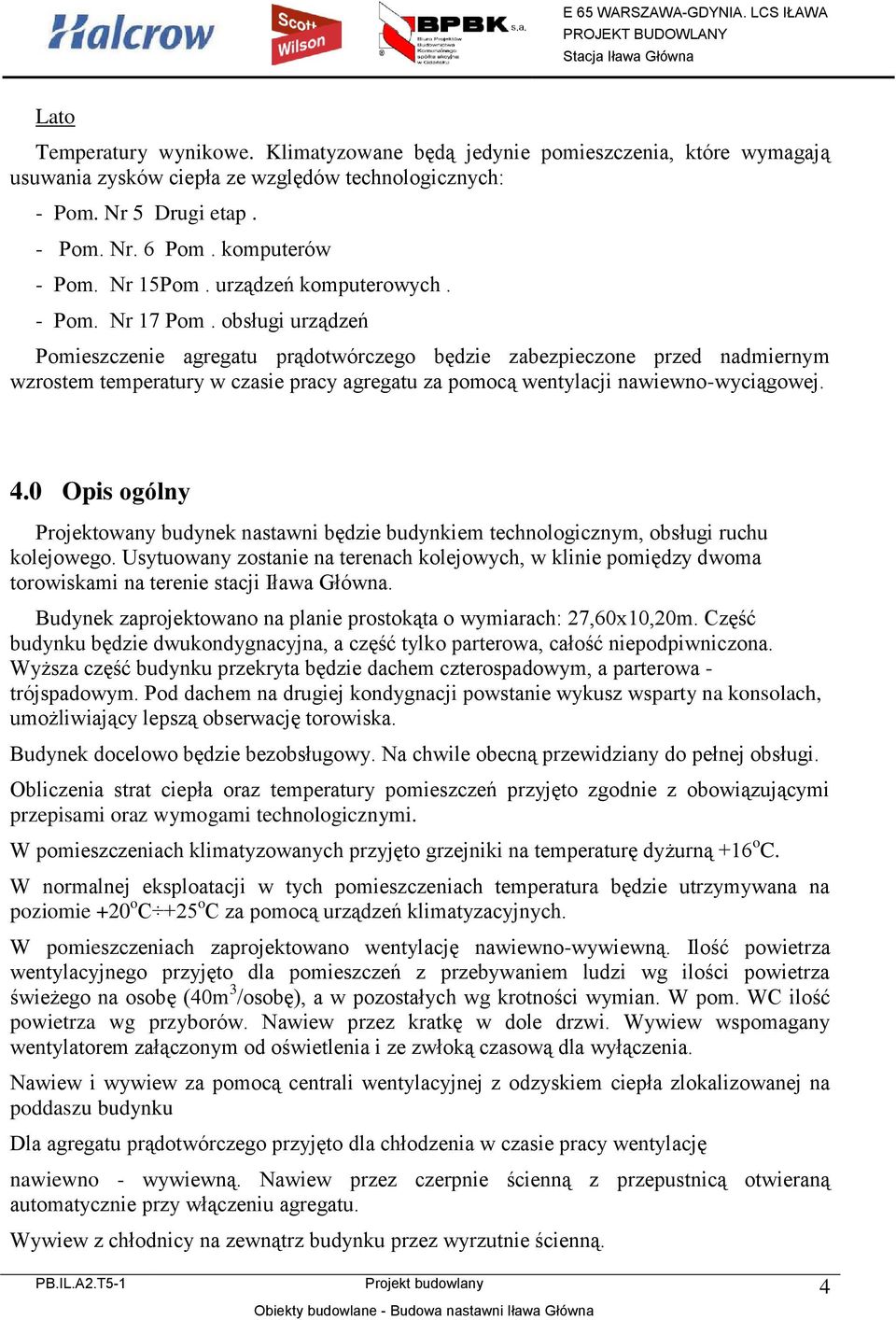

2 Lato Temperatury wynikowe. Klimatyzowane będą jedynie pomieszczenia, które wymagają usuwania zysków ciepła ze względów technologicznych: - Pom. Nr 5 Drugi etap. - Pom. Nr. 6 Pom. komputerów - Pom. Nr 15Pom. urządzeń komputerowych. - Pom. Nr 17 Pom. obsługi urządzeń Pomieszczenie agregatu prądotwórczego będzie zabezpieczone przed nadmiernym wzrostem temperatury w czasie pracy agregatu za pomocą wentylacji nawiewno-wyciągowej. 4.0 Opis ogólny Projektowany budynek nastawni będzie budynkiem technologicznym, obsługi ruchu kolejowego. Usytuowany zostanie na terenach kolejowych, w klinie pomiędzy dwoma torowiskami na terenie stacji Iława Główna. Budynek zaprojektowano na planie prostokąta o wymiarach: 27,60x10,20m. Część budynku będzie dwukondygnacyjna, a część tylko parterowa, całość niepodpiwniczona. Wyższa część budynku przekryta będzie dachem czterospadowym, a parterowa - trójspadowym. Pod dachem na drugiej kondygnacji powstanie wykusz wsparty na konsolach, umożliwiający lepszą obserwację torowiska. Budynek docelowo będzie bezobsługowy. Na chwile obecną przewidziany do pełnej obsługi. Obliczenia strat ciepła oraz temperatury pomieszczeń przyjęto zgodnie z obowiązującymi przepisami oraz wymogami technologicznymi. W pomieszczeniach klimatyzowanych przyjęto grzejniki na temperaturę dyżurną +16 o C. W normalnej eksploatacji w tych pomieszczeniach temperatura będzie utrzymywana na poziomie +20 o C +25 o C za pomocą urządzeń klimatyzacyjnych. W pomieszczeniach zaprojektowano wentylację nawiewno-wywiewną. Ilość powietrza wentylacyjnego przyjęto dla pomieszczeń z przebywaniem ludzi wg ilości powietrza świeżego na osobę (40m 3 /osobę), a w pozostałych wg krotności wymian. W pom. WC ilość powietrza wg przyborów. Nawiew przez kratkę w dole drzwi. Wywiew wspomagany wentylatorem załączonym od oświetlenia i ze zwłoką czasową dla wyłączenia. Nawiew i wywiew za pomocą centrali wentylacyjnej z odzyskiem ciepła zlokalizowanej na poddaszu budynku Dla agregatu prądotwórczego przyjęto dla chłodzenia w czasie pracy wentylację nawiewno - wywiewną. Nawiew przez czerpnie ścienną z przepustnicą otwieraną automatycznie przy włączeniu agregatu. Wywiew z chłodnicy na zewnątrz budynku przez wyrzutnie ścienną. 4

3 Odprowadzenie spalin przewodem z rur stalowych izolowanych termicznie otulinami z wełny mineralnej wyprowadzony nad dach budynku w istniejącym kanale murowanym. Klimatyzację będą posiadały pomieszczenia techniczne jak: - Pom. Nr. 5 Drugi etap. - Pom. Nr. 6 Pom. komputerów - Pom. Nr. 15Pom. urządzeń komputerowych. - Pom. Nr. 17 Pom. obsługi urządzeń Zyski ciepła obliczono wg mocy zainstalowanych urządzeń, zysków od nasłonecznienia i od ludzi. W pomieszczeniach będą zainstalowane klimatyzatory typu split z jednostkami zewnętrznymi zlokalizowanymi na zewnątrz budynku. Odprowadzenie skroplin nad teren pionem prowadzonym wewnątrz budynku. 5.0 Instalacja ogrzewania Budynek będzie miał stałą obsługę. Docelowo jako centrum zarządzania innymi nastawniami w rejonie. Przewidziano więc ogrzewanie do temperatur jak dla stałego przebywania ludzi. Ze względu na charakter zabytkowy budynku docieplenia wykonano od strony wewnętrznej budynku i tylko tam gdzie było to możliwe. Wykonano obliczenia sprawdzające na punkt rosy w celu wyeliminowania wykraplania wewnątrz przegrody. Obliczenia strat ciepła oraz temperatury pomieszczeń przyjęto zgodnie z obowiązującymi przepisami oraz wymogami technologicznymi. Obliczenia strat ciepła wykonano dla dwóch warunków. W okresie bezobsługowym na temp. +16 o C, a w czasie obsługi w pom. z przebywaniem ludzi na temperatury normowe. Dobrano grzejniki elektryczne z termostatami dla możliwości regulacji temperatury pomieszczeń. Grzejniki z pełnym zabezpieczeniem i możliwością zdalnego przełączania trybu pracy. Wielkości grzejników i rozmieszczenie podano na rysunkach. W pomieszczeniach klimatyzowanych przyjęto grzejniki na temperaturę dyżurną +16 o C. W normalnej eksploatacji w tych pomieszczeniach temperatura będzie utrzymywana na poziomie +20 o C +25 o C za pomocą urządzeń klimatyzacyjnych. 5

4 5.1 Materiały. Przyjęto grzejniki elektryczne. Wielkości i typy podano na rzutach kondygnacji. 6.0 Wentylacja. Zaprojektowano wentylację nawiewno-wywiewną. Ilość powietrza wentylacyjnego przyjęto dla pomieszczeń z przebywaniem ludzi wg ilości powietrza świeżego na osobę (40m 3 /osobę), a w pozostałych wg krotności wymian. W pom. WC ilość powietrza wg przyborów. Nawiew przez kratkę w dole drzwi. Wywiew wspomagany wentylatorem załączonym od oświetlenia i ze zwłoką czasową dla wyłączenia. Nawiew i wywiew mechaniczny za pomocą centrali nawiewno-wyciągowej z odzyskiem ciepłą zlokalizowanej na poddaszu. Dla pom. nr3 Agregat prądotwórczego oraz pom.nr9 Rozdzielnia elektryczna Zaprojektowano wentylatory dachowe do okresowego przewietrzania tych pomieszczeń. Dla agregatu prądotwórczego przyjęto dla chłodzenia w czasie pracy wentylację nawiewno - wywiewną. Nawiew przez czerpnie ścienną z przepustnicą otwieraną automatycznie przy włączeniu agregatu. Wywiew z chłodnicy na zewnątrz budynku przez wyrzutnie ścienną. Odprowadzenie spalin przewodem z rur stalowych izolowanych termicznie otulinami z wełny mineralnej wyprowadzony nad dach budynku w projektowanym szachcie z instalacją wentylacji o odporności ogniowej EI60 Uwaga: Wielkość otworów nawiewnych dla agregatu prądotwórczego oraz ilość powietrza wentylacyjnego dla chodzenia sprawdzić po wybraniu konkretnego dostawcy agregatu prądotwórczego, ewentualnie skorygować do wartości wymaganych przez producenta. Szczegółowe obliczenia i projektowane rozwiązanie w załączonej tabeli obliczeń. 6.1 Wyrzut spalin z agregatu. Przewidziano wyrzut spalin z agregatu prądotwórczego z rur stalowych izolowanych termicznie. Wyprowadzone nad dach poprzez szacht instalacyjny. Na przewodzie spalinowym przewidziano systemowy tłumik akustyczny dostawcy agregatu. Wyrzut spalin z rury stalowej Dn=108x4zaizolowanej otulinami z wełny mineralnej gr 3cm. Uwaga. Do zaizolowania użyć wełny mineralnej odpornej na temp pracy > 500 o C. 6

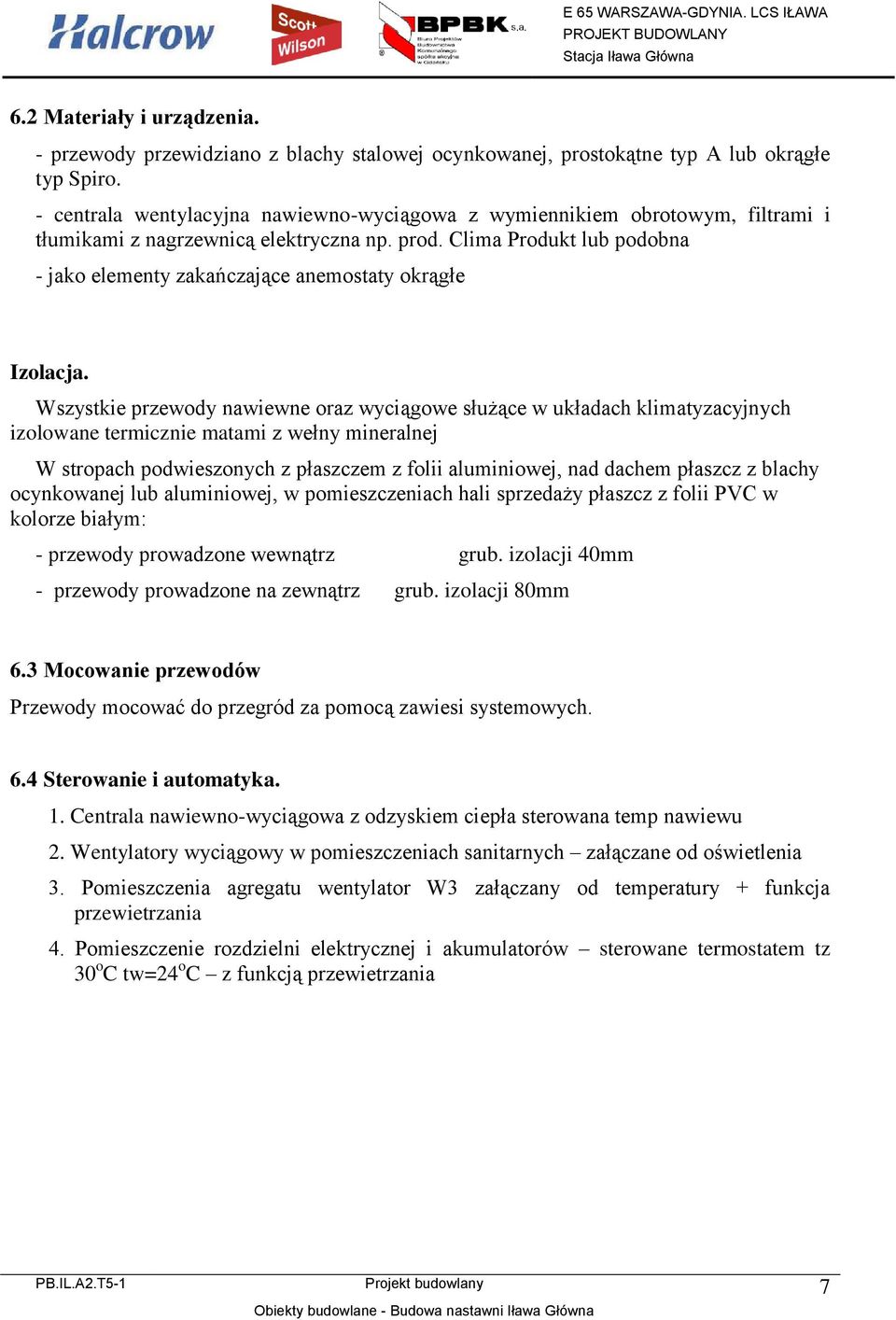

5 6.2 Materiały i urządzenia. - przewody przewidziano z blachy stalowej ocynkowanej, prostokątne typ A lub okrągłe typ Spiro. - centrala wentylacyjna nawiewno-wyciągowa z wymiennikiem obrotowym, filtrami i tłumikami z nagrzewnicą elektryczna np. prod. Clima Produkt lub podobna - jako elementy zakańczające anemostaty okrągłe Izolacja. Wszystkie przewody nawiewne oraz wyciągowe służące w układach klimatyzacyjnych izolowane termicznie matami z wełny mineralnej W stropach podwieszonych z płaszczem z folii aluminiowej, nad dachem płaszcz z blachy ocynkowanej lub aluminiowej, w pomieszczeniach hali sprzedaży płaszcz z folii PVC w kolorze białym: - przewody prowadzone wewnątrz grub. izolacji 40mm - przewody prowadzone na zewnątrz grub. izolacji 80mm 6.3 Mocowanie przewodów Przewody mocować do przegród za pomocą zawiesi systemowych. 6.4 Sterowanie i automatyka. 1. Centrala nawiewno-wyciągowa z odzyskiem ciepła sterowana temp nawiewu 2. Wentylatory wyciągowy w pomieszczeniach sanitarnych załączane od oświetlenia 3. Pomieszczenia agregatu wentylator W3 załączany od temperatury + funkcja przewietrzania 4. Pomieszczenie rozdzielni elektrycznej i akumulatorów sterowane termostatem tz 30 o C tw=24 o C z funkcją przewietrzania 7

6 7.0 Klimatyzacja. Klimatyzację będą posiadały pomieszczenia techniczne jak: - Pom. Nr. 5 Drugi etap. - Pom. Nr. 6 Pom. komputerów - Pom. Nr. 15Pom. urządzeń komputerowych. - Pom. Nr. 17 Pom. obsługi urządzeń Zyski ciepła obliczono wg mocy zainstalowanych urządzeń, zysków od nasłonecznienia i od ludzi. W pomieszczeniach będą zainstalowane klimatyzatory typu split z jednostkami zewnętrznymi zlokalizowanymi na zewnątrz budynku. Odprowadzenie skroplin nad teren pionem prowadzonym wewnątrz budynku. Wielkości klimatyzatorów wg obliczeń podane w tabeli. Szczegóły urządzeń wg załączonych kart doboru oraz rysunków. 7.1 Rozwiązanie sterowania. Na potrzeby budowy nastawni Iława zaprojektowano klimatyzatory marki Mitsubishi Electric. W pomieszczeniu nr 7 urządzeń komputerowych zaprojektowano dwa klimatyzatory kanałowe PEA-RP250GA#1 podłączone do jednostek zewnętrznych PUHZ-RP250YHA2. Jednostki na oddzielnych układach chłodniczych. W pomieszczeniach p.5,15,17 zaprojektowano jednostki ścienne MSZ-GE35VA podłączone do wspólnej jednostki zewnętrznej MXZ-8A140VA. Pomieszczenie p.6 Serwery wyposażono w klimatyzator ścienny PKA-RP35HAL z jednostką zewnętrzną PUHZ-RP35VHA4. Pomieszczenie p.8 urządzenia liczników osi obsługiwać będą dwa klimatyzatory ścienne PKA-RP35HAL z jednostką zewnętrzną PUHZ-RP35VHA4. Dwa urządzenia kanałowe PEA-RP250GA#1 w pomieszczeniu nr 7 podłączone pod wspólny pilot przewodowy PAR-21MAAT-E umożliwiający pracę rotacyjną urządzeń i redundancję oraz realizujący funkcję kaskady. Główna i podrzędna jednostka pracują na przemian z ustalonymi przerwami, a przypadku awarii pracującej jednostki druga rozpocznie pracę automatycznie. W przypadku kiedy temperatura w okresach z zwiększonymi zyskami wzrośnie nadmiernie załączy się także druga jednostka która cały czas znajduje się w funkcji czuwania i na bieżąco mierzy temperaturę pomieszczenia. W pozostałych pomieszczeniach nie występuje funkcja rotacji pracy. W przypadku gdy wystąpi konieczność sterowania i kontroli z zewnątrz to powinniśmy układ wyposażyć w elementy dodatkowe (opis poniżej). Wszystkie urządzenia połączone przewodem transmisji 2x1 ekranowanym do centralki sterowniczej GB50Pro z funkcją WEB umożliwia monitorowanie i obsługę jednostek wewnętrznych za pomocą komputera podłączanego do Internetu z zainstalowanym Internet Explorer. Centralka GB50Pro wyposażona w Auto alarming funkcja GB-50Pro- informacji o błędach przez Internet a także Personal Web R/C do 20 użytkowników. Sterownik GB50Pro 8

7 dodatkowo wyposażony w zasilacz sieci M-Net PAC-SC50KUA 30V.Jednostki zewnętrzne dodatkowo wyposażone w styk do sieci M-Net PAC-SF81MA-E. Jednostka wewnętrzna wyposażona dodatkowo w interfejs MAC-399IF-E umożliwiający podłączenia urządzenia do sieci M-Net. W każdym z pomieszczeń klimatyzowanych podłączany dodatkowo do sieci M-Net moduł analogowy PAC-YG63MCA (należy zapewnić zewnętrzne zasilanie 24VDC i dodać czujki temperatury i wilgotności) który umożliwia monitorowanie wyników pomiaru uzyskanych z podłączenia do niego czujnika temperatury i wilgotności. 8.0 Uwagi końcowe - Wszystkie materiały zastosowane do robót budowlano montażowych winny posiadać dopuszczenia i atesty do stosowania w Polsce i do celów jakim mają służyć. - Wszystkie zmiany mające wpływ na rozwiązanie techniczne uzgodnić z Inwestorem i Projektantem. - Urządzenia montować zgodnie z DTR Producenta. - Całość robót wykonać zgodnie z Warunkami technicznymi wykonani i odbioru robót budowlano montażowych - Wszystkie wycięcia w ścianach dla prowadzenia kanałów należy wykonać przez cięcie, zabrania się kucia z wyjątkiem bardzo małych otworów. - Wszystkie projekty instalacji wentylacji wykonywane przez Najemców wewnątrz swoich lokali winny być uzgodnione z Projektantem niniejszej dokumentacji. 9

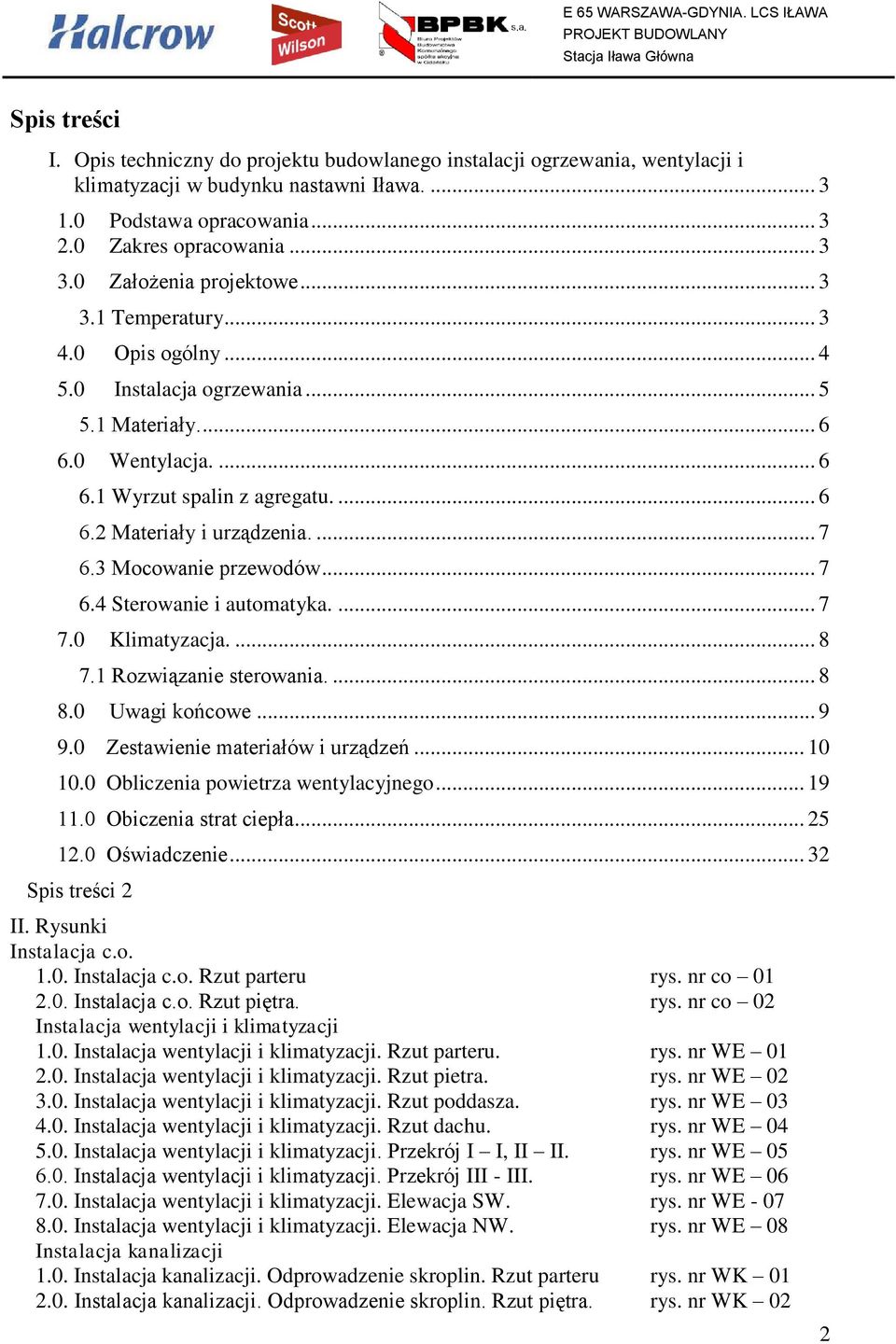

8 Spis treści I. Opis techniczny do projektu budowlanego instalacji ogrzewania, wentylacji i klimatyzacji w budynku nastawni Iława Podstawa opracowania Zakres opracowania Założenia projektowe Temperatury Opis ogólny Instalacja ogrzewania Materiały Wentylacja Wyrzut spalin z agregatu Materiały i urządzenia Mocowanie przewodów Sterowanie i automatyka Klimatyzacja Rozwiązanie sterowania Uwagi końcowe Zestawienie materiałów i urządzeń Obliczenia powietrza wentylacyjnego Obiczenia strat ciepła Oświadczenie Spis treści 2 II. Rysunki Instalacja c.o Instalacja c.o. Rzut parteru rys. nr co Instalacja c.o. Rzut piętra. rys. nr co 02 Instalacja wentylacji i klimatyzacji 1.0. Instalacja wentylacji i klimatyzacji. Rzut parteru. rys. nr WE Instalacja wentylacji i klimatyzacji. Rzut pietra. rys. nr WE Instalacja wentylacji i klimatyzacji. Rzut poddasza. rys. nr WE Instalacja wentylacji i klimatyzacji. Rzut dachu. rys. nr WE Instalacja wentylacji i klimatyzacji. Przekrój I I, II II. rys. nr WE Instalacja wentylacji i klimatyzacji. Przekrój III - III. rys. nr WE Instalacja wentylacji i klimatyzacji. Elewacja SW. rys. nr WE Instalacja wentylacji i klimatyzacji. Elewacja NW. rys. nr WE 08 Instalacja kanalizacji 1.0. Instalacja kanalizacji. Odprowadzenie skroplin. Rzut parteru rys. nr WK Instalacja kanalizacji. Odprowadzenie skroplin. Rzut piętra. rys. nr WK 02 2
