1 OŚWIADCZE IE Zgodnie z art.20 ust.4 - Prawa Budowlanego (Dz.U. 207/2003 poz z późniejszymi zmianami) oświadczamy jako projektant / sprawdzający, że projekt budowlany obiektu: Instalacja wentylacji mechanicznej dla budynku Sali Gimnastycznej z zapleczem przy Szkole Podstawowej w Kątach gm. Góra Kalwaria, dz. nr ewid. 122/10, 123 dla Inwestora : Urząd Miasta i Gminy w Górze Kalwarii Góra Kalwaria ul. 3-go Maja 10 sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. PROJEKTA T I ST. SA ITAR YCH: mgr inż. Marek Lis upr. bud. nr UAN-II-K-8386/114/84 SPRAWDZAJĄCY I ST. SA ITAR YCH: mgr inż. Małgorzata Świtkiewicz upr. bud. nr GP-III-7342/8/93 1

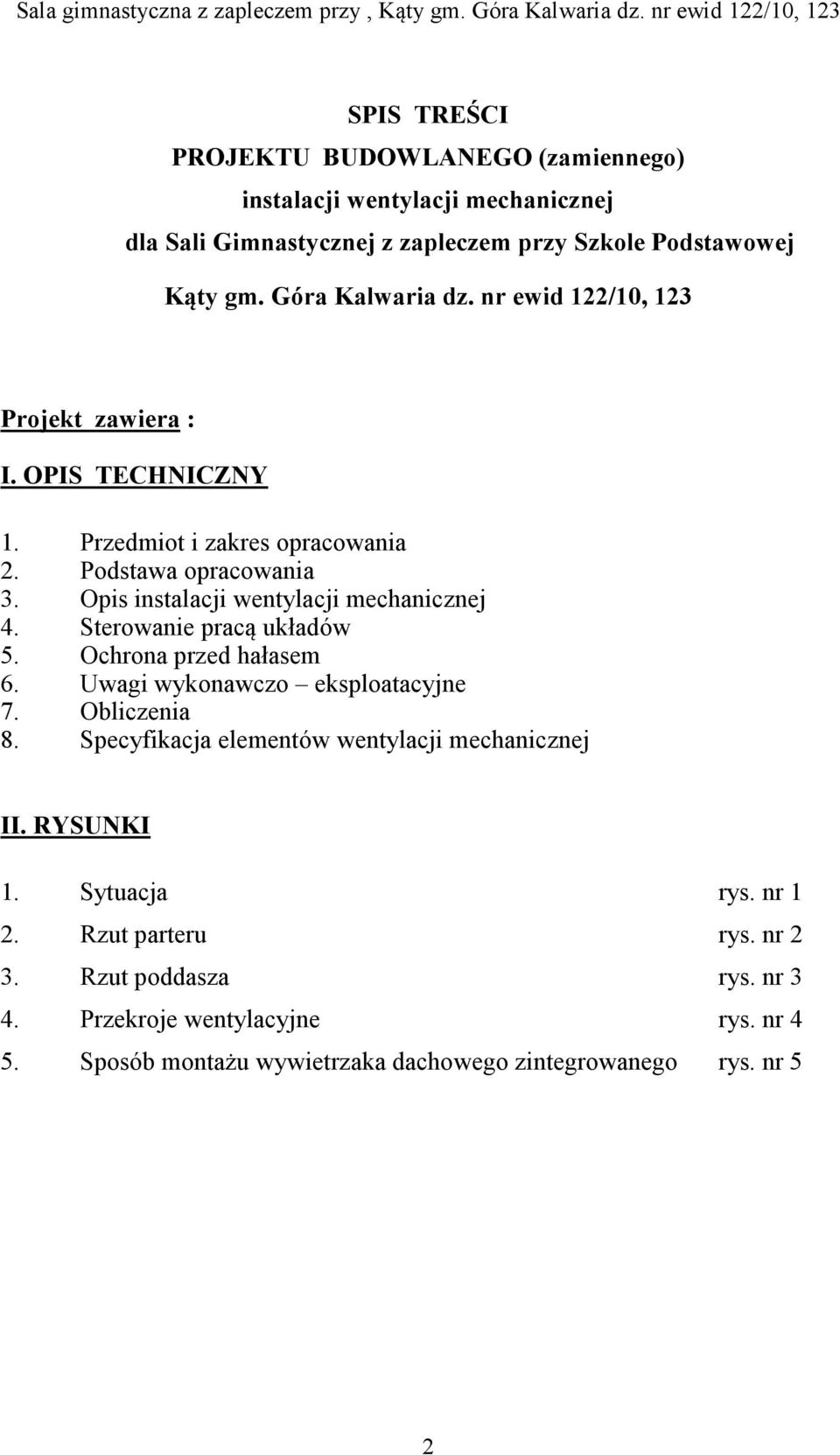

2 SPIS TREŚCI PROJEKTU BUDOWLA EGO (zamiennego) instalacji wentylacji mechanicznej dla Sali Gimnastycznej z zapleczem przy Szkole Podstawowej Kąty gm. Góra Kalwaria dz. nr ewid 122/10, 123 Projekt zawiera : I. OPIS TECH ICZ Y 1. Przedmiot i zakres opracowania 2. Podstawa opracowania 3. Opis instalacji wentylacji mechanicznej 4. Sterowanie pracą układów 5. Ochrona przed hałasem 6. Uwagi wykonawczo eksploatacyjne 7. Obliczenia 8. Specyfikacja elementów wentylacji mechanicznej II. RYSU KI 1. Sytuacja rys. nr 1 2. Rzut parteru rys. nr 2 3. Rzut poddasza rys. nr 3 4. Przekroje wentylacyjne rys. nr 4 5. Sposób montażu wywietrzaka dachowego zintegrowanego rys. nr 5 2

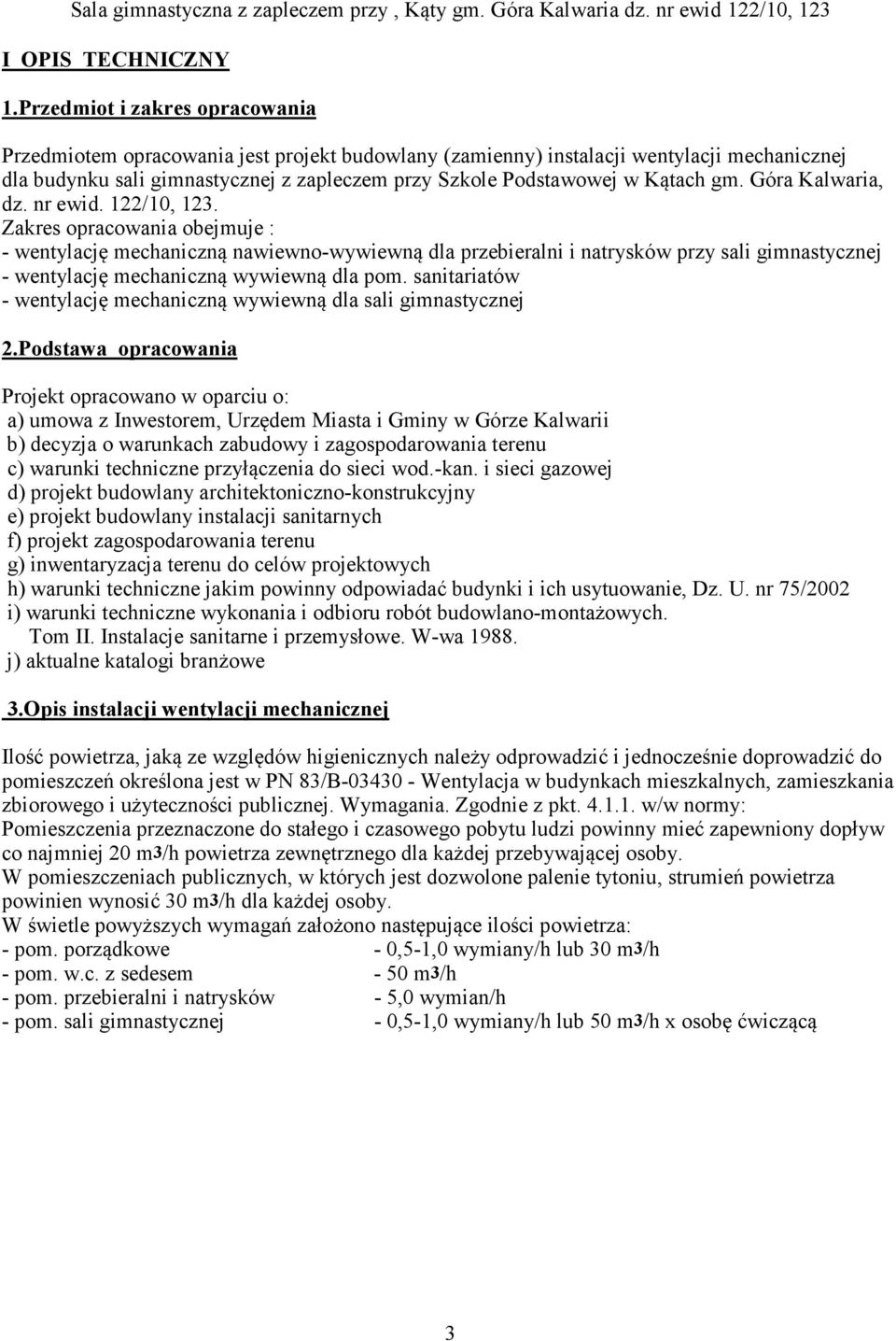

3 I OPIS TECH ICZ Y 1.Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt budowlany (zamienny) instalacji wentylacji mechanicznej dla budynku sali gimnastycznej z zapleczem przy Szkole Podstawowej w Kątach gm. Góra Kalwaria, dz. nr ewid. 122/10, 123. Zakres opracowania obejmuje : - wentylację mechaniczną nawiewno-wywiewną dla przebieralni i natrysków przy sali gimnastycznej - wentylację mechaniczną wywiewną dla pom. sanitariatów - wentylację mechaniczną wywiewną dla sali gimnastycznej 2.Podstawa opracowania Projekt opracowano w oparciu o: a) umowa z Inwestorem, Urzędem Miasta i Gminy w Górze Kalwarii b) decyzja o warunkach zabudowy i zagospodarowania terenu c) warunki techniczne przyłączenia do sieci wod.-kan. i sieci gazowej d) projekt budowlany architektoniczno-konstrukcyjny e) projekt budowlany instalacji sanitarnych f) projekt zagospodarowania terenu g) inwentaryzacja terenu do celów projektowych h) warunki techniczne jakim powinny odpowiadać budynki i ich usytuowanie, Dz. U. nr 75/2002 i) warunki techniczne wykonania i odbioru robót budowlano-montażowych. Tom II. Instalacje sanitarne i przemysłowe. W-wa j) aktualne katalogi branżowe 3.Opis instalacji wentylacji mechanicznej Ilość powietrza, jaką ze względów higienicznych należy odprowadzić i jednocześnie doprowadzić do pomieszczeń określona jest w PN 83/B Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej. Wymagania. Zgodnie z pkt w/w normy: Pomieszczenia przeznaczone do stałego i czasowego pobytu ludzi powinny mieć zapewniony dopływ co najmniej 20 m3/h powietrza zewnętrznego dla każdej przebywającej osoby. W pomieszczeniach publicznych, w których jest dozwolone palenie tytoniu, strumień powietrza powinien wynosić 30 m3/h dla każdej osoby. W świetle powyższych wymagań założono następujące ilości powietrza: - pom. porządkowe - 0,5-1,0 wymiany/h lub 30 m3/h - pom. w.c. z sedesem - 50 m3/h - pom. przebieralni i natrysków - 5,0 wymian/h - pom. sali gimnastycznej - 0,5-1,0 wymiany/h lub 50 m3/h x osobę ćwiczącą 3

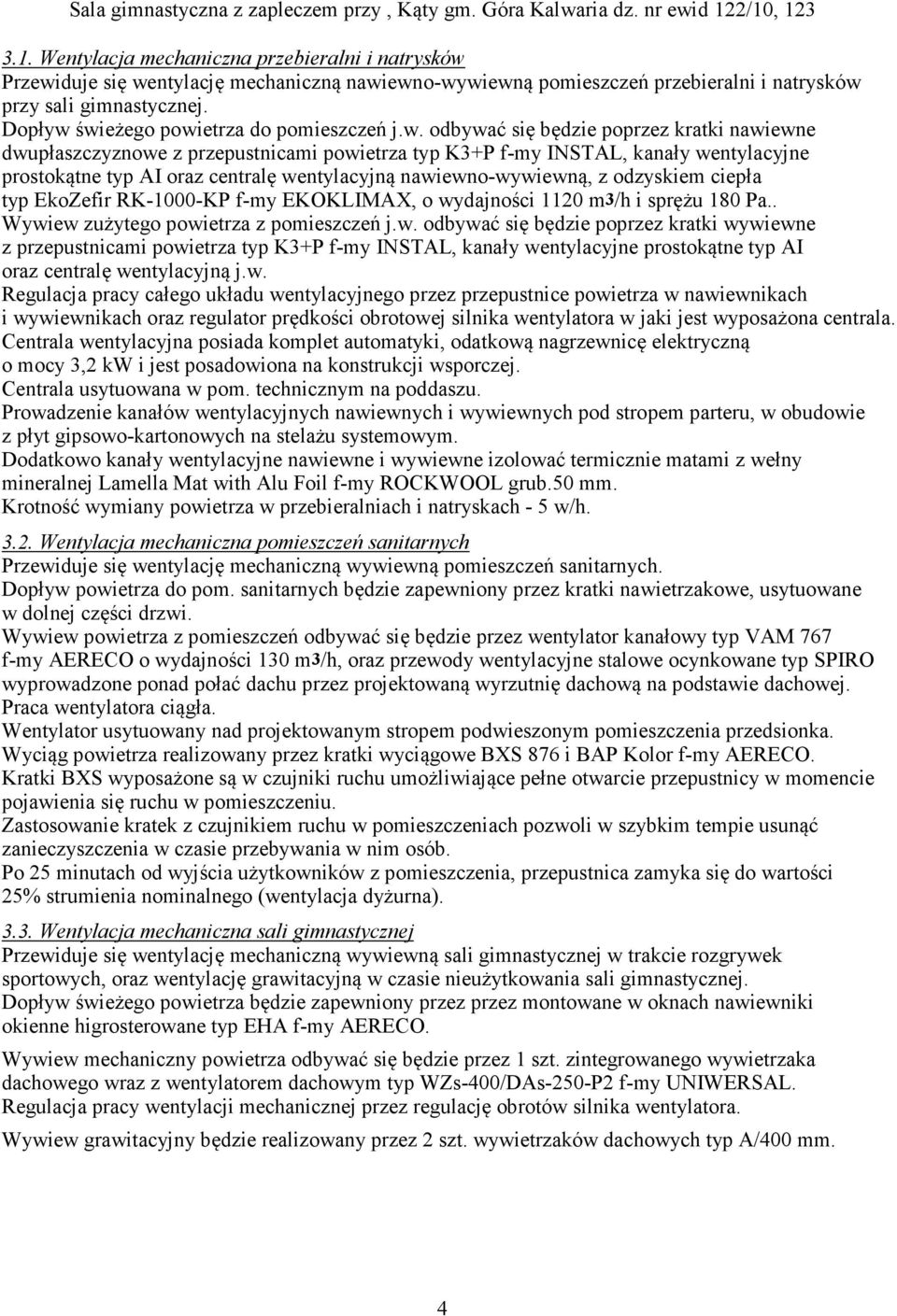

4 3.1. Wentylacja mechaniczna przebieralni i natrysków Przewiduje się wentylację mechaniczną nawiewno-wywiewną pomieszczeń przebieralni i natrysków przy sali gimnastycznej. Dopływ świeżego powietrza do pomieszczeń j.w. odbywać się będzie poprzez kratki nawiewne dwupłaszczyznowe z przepustnicami powietrza typ K3+P f-my INSTAL, kanały wentylacyjne prostokątne typ AI oraz centralę wentylacyjną nawiewno-wywiewną, z odzyskiem ciepła typ EkoZefir RK-1000-KP f-my EKOKLIMAX, o wydajności 1120 m3/h i sprężu 180 Pa.. Wywiew zużytego powietrza z pomieszczeń j.w. odbywać się będzie poprzez kratki wywiewne z przepustnicami powietrza typ K3+P f-my INSTAL, kanały wentylacyjne prostokątne typ AI oraz centralę wentylacyjną j.w. Regulacja pracy całego układu wentylacyjnego przez przepustnice powietrza w nawiewnikach i wywiewnikach oraz regulator prędkości obrotowej silnika wentylatora w jaki jest wyposażona centrala. Centrala wentylacyjna posiada komplet automatyki, odatkową nagrzewnicę elektryczną o mocy 3,2 kw i jest posadowiona na konstrukcji wsporczej. Centrala usytuowana w pom. technicznym na poddaszu. Prowadzenie kanałów wentylacyjnych nawiewnych i wywiewnych pod stropem parteru, w obudowie z płyt gipsowo-kartonowych na stelażu systemowym. Dodatkowo kanały wentylacyjne nawiewne i wywiewne izolować termicznie matami z wełny mineralnej Lamella Mat with Alu Foil f-my ROCKWOOL grub.50 mm. Krotność wymiany powietrza w przebieralniach i natryskach - 5 w/h Wentylacja mechaniczna pomieszczeń sanitarnych Przewiduje się wentylację mechaniczną wywiewną pomieszczeń sanitarnych. Dopływ powietrza do pom. sanitarnych będzie zapewniony przez kratki nawietrzakowe, usytuowane w dolnej części drzwi. Wywiew powietrza z pomieszczeń odbywać się będzie przez wentylator kanałowy typ VAM 767 f-my AERECO o wydajności 130 m3/h, oraz przewody wentylacyjne stalowe ocynkowane typ SPIRO wyprowadzone ponad połać dachu przez projektowaną wyrzutnię dachową na podstawie dachowej. Praca wentylatora ciągła. Wentylator usytuowany nad projektowanym stropem podwieszonym pomieszczenia przedsionka. Wyciąg powietrza realizowany przez kratki wyciągowe BXS 876 i BAP Kolor f-my AERECO. Kratki BXS wyposażone są w czujniki ruchu umożliwiające pełne otwarcie przepustnicy w momencie pojawienia się ruchu w pomieszczeniu. Zastosowanie kratek z czujnikiem ruchu w pomieszczeniach pozwoli w szybkim tempie usunąć zanieczyszczenia w czasie przebywania w nim osób. Po 25 minutach od wyjścia użytkowników z pomieszczenia, przepustnica zamyka się do wartości 25% strumienia nominalnego (wentylacja dyżurna) Wentylacja mechaniczna sali gimnastycznej Przewiduje się wentylację mechaniczną wywiewną sali gimnastycznej w trakcie rozgrywek sportowych, oraz wentylację grawitacyjną w czasie nieużytkowania sali gimnastycznej. Dopływ świeżego powietrza będzie zapewniony przez przez montowane w oknach nawiewniki okienne higrosterowane typ EHA f-my AERECO. Wywiew mechaniczny powietrza odbywać się będzie przez 1 szt. zintegrowanego wywietrzaka dachowego wraz z wentylatorem dachowym typ WZs-400/DAs-250-P2 f-my UNIWERSAL. Regulacja pracy wentylacji mechanicznej przez regulację obrotów silnika wentylatora. Wywiew grawitacyjny będzie realizowany przez 2 szt. wywietrzaków dachowych typ A/400 mm. 4

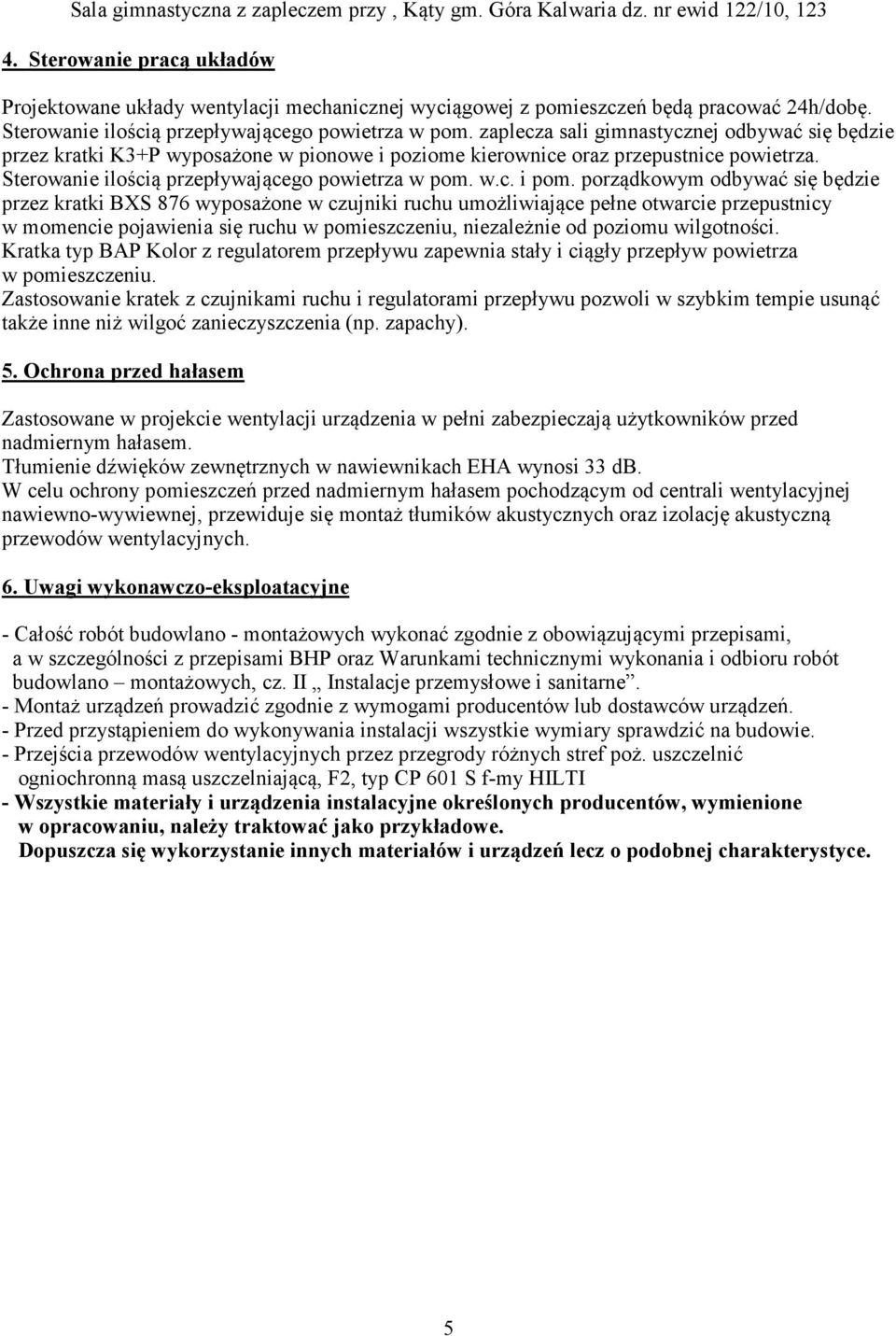

5 4. Sterowanie pracą układów Projektowane układy wentylacji mechanicznej wyciągowej z pomieszczeń będą pracować 24h/dobę. Sterowanie ilością przepływającego powietrza w pom. zaplecza sali gimnastycznej odbywać się będzie przez kratki K3+P wyposażone w pionowe i poziome kierownice oraz przepustnice powietrza. Sterowanie ilością przepływającego powietrza w pom. w.c. i pom. porządkowym odbywać się będzie przez kratki BXS 876 wyposażone w czujniki ruchu umożliwiające pełne otwarcie przepustnicy w momencie pojawienia się ruchu w pomieszczeniu, niezależnie od poziomu wilgotności. Kratka typ BAP Kolor z regulatorem przepływu zapewnia stały i ciągły przepływ powietrza w pomieszczeniu. Zastosowanie kratek z czujnikami ruchu i regulatorami przepływu pozwoli w szybkim tempie usunąć także inne niż wilgoć zanieczyszczenia (np. zapachy). 5. Ochrona przed hałasem Zastosowane w projekcie wentylacji urządzenia w pełni zabezpieczają użytkowników przed nadmiernym hałasem. Tłumienie dźwięków zewnętrznych w nawiewnikach EHA wynosi 33 db. W celu ochrony pomieszczeń przed nadmiernym hałasem pochodzącym od centrali wentylacyjnej nawiewno-wywiewnej, przewiduje się montaż tłumików akustycznych oraz izolację akustyczną przewodów wentylacyjnych. 6. Uwagi wykonawczo-eksploatacyjne - Całość robót budowlano - montażowych wykonać zgodnie z obowiązującymi przepisami, a w szczególności z przepisami BHP oraz Warunkami technicznymi wykonania i odbioru robót budowlano montażowych, cz. II Instalacje przemysłowe i sanitarne. - Montaż urządzeń prowadzić zgodnie z wymogami producentów lub dostawców urządzeń. - Przed przystąpieniem do wykonywania instalacji wszystkie wymiary sprawdzić na budowie. - Przejścia przewodów wentylacyjnych przez przegrody różnych stref poż. uszczelnić ogniochronną masą uszczelniającą, F2, typ CP 601 S f-my HILTI - Wszystkie materiały i urządzenia instalacyjne określonych producentów, wymienione w opracowaniu, należy traktować jako przykładowe. Dopuszcza się wykorzystanie innych materiałów i urządzeń lecz o podobnej charakterystyce. 5

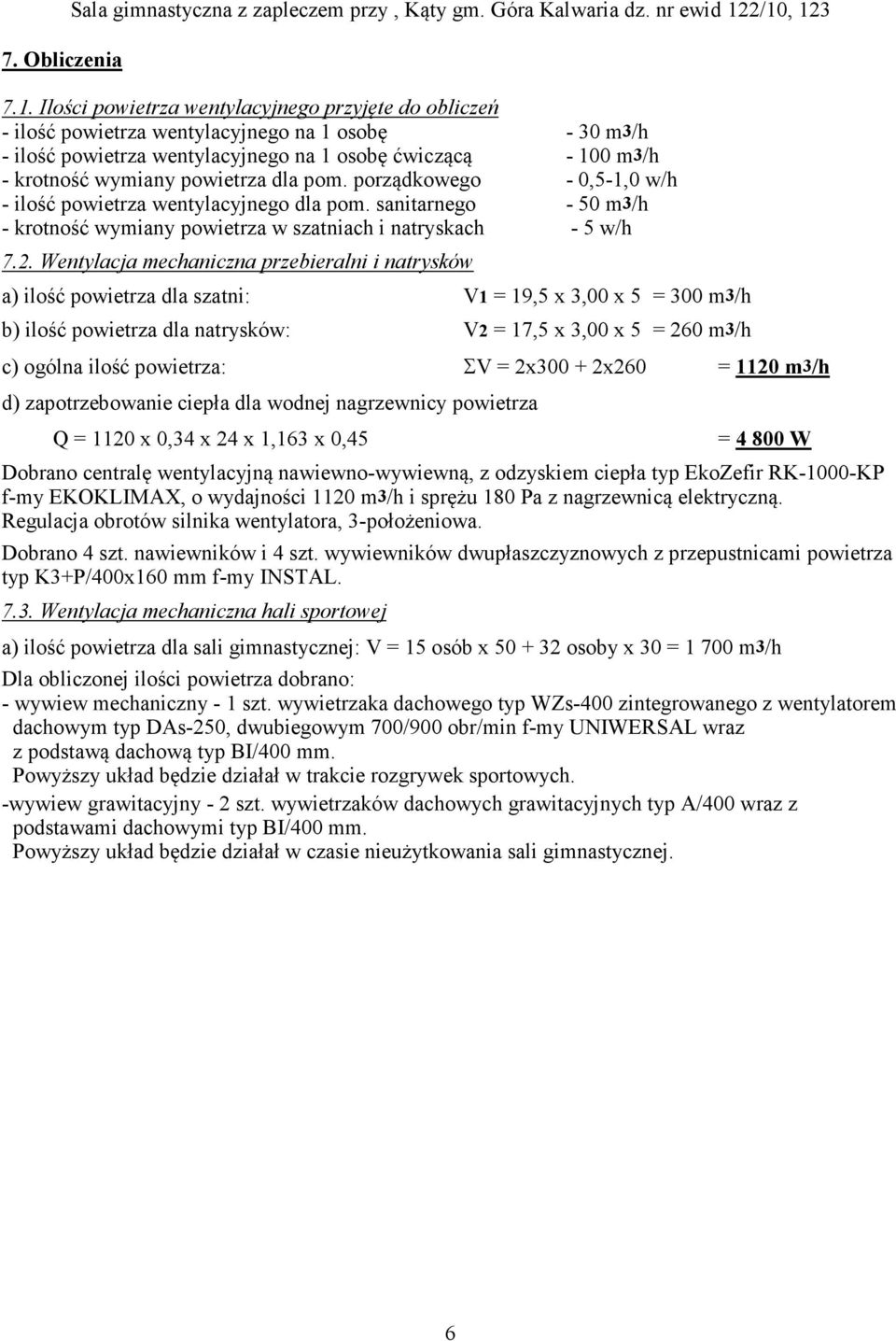

6 7. Obliczenia Sala gimnastyczna z zapleczem przy, Kąty gm. Góra Kalwaria dz. nr ewid 122/10, Ilości powietrza wentylacyjnego przyjęte do obliczeń - ilość powietrza wentylacyjnego na 1 osobę - 30 m3/h - ilość powietrza wentylacyjnego na 1 osobę ćwiczącą m3/h - krotność wymiany powietrza dla pom. porządkowego - 0,5-1,0 w/h - ilość powietrza wentylacyjnego dla pom. sanitarnego - 50 m3/h - krotność wymiany powietrza w szatniach i natryskach - 5 w/h 7.2. Wentylacja mechaniczna przebieralni i natrysków a) ilość powietrza dla szatni: V1 = 19,5 x 3,00 x 5 = 300 m3/h b) ilość powietrza dla natrysków: V2 = 17,5 x 3,00 x 5 = 260 m3/h c) ogólna ilość powietrza: ΣV = 2x x260 = 1120 m3/h d) zapotrzebowanie ciepła dla wodnej nagrzewnicy powietrza Q = 1120 x 0,34 x 24 x 1,163 x 0,45 = W Dobrano centralę wentylacyjną nawiewno-wywiewną, z odzyskiem ciepła typ EkoZefir RK-1000-KP f-my EKOKLIMAX, o wydajności 1120 m3/h i sprężu 180 Pa z nagrzewnicą elektryczną. Regulacja obrotów silnika wentylatora, 3-położeniowa. Dobrano 4 szt. nawiewników i 4 szt. wywiewników dwupłaszczyznowych z przepustnicami powietrza typ K3+P/400x160 mm f-my INSTAL Wentylacja mechaniczna hali sportowej a) ilość powietrza dla sali gimnastycznej: V = 15 osób x osoby x 30 = m3/h Dla obliczonej ilości powietrza dobrano: - wywiew mechaniczny - 1 szt. wywietrzaka dachowego typ WZs-400 zintegrowanego z wentylatorem dachowym typ DAs-250, dwubiegowym 700/900 obr/min f-my UNIWERSAL wraz z podstawą dachową typ BI/400 mm. Powyższy układ będzie działał w trakcie rozgrywek sportowych. -wywiew grawitacyjny - 2 szt. wywietrzaków dachowych grawitacyjnych typ A/400 wraz z podstawami dachowymi typ BI/400 mm. Powyższy układ będzie działał w czasie nieużytkowania sali gimnastycznej. 6

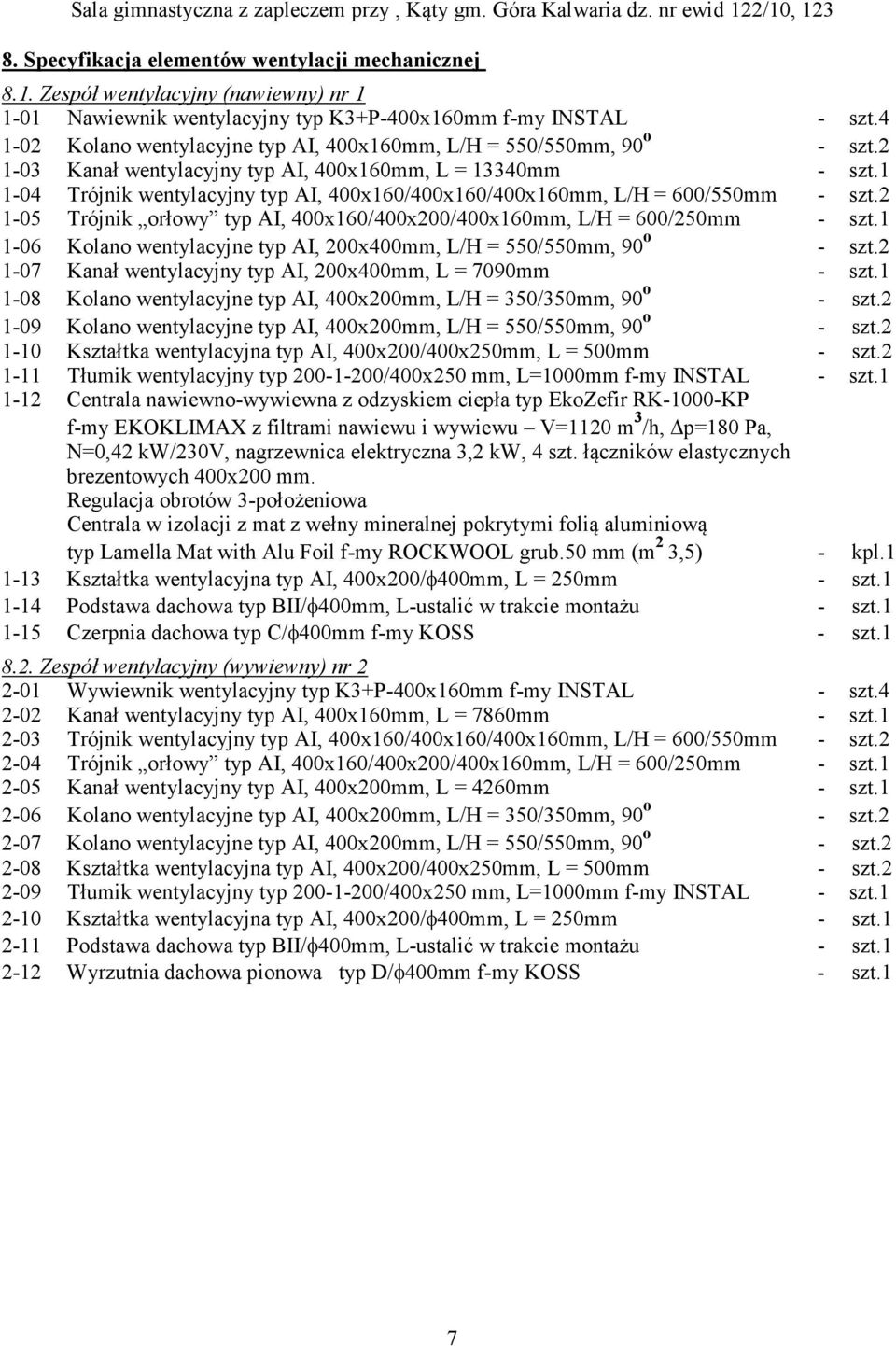

7 8. Specyfikacja elementów wentylacji mechanicznej 8.1. Zespół wentylacyjny (nawiewny) nr Nawiewnik wentylacyjny typ K3+P-400x160mm f-my INSTAL - szt Kolano wentylacyjne typ AI, 400x160mm, L/H = 550/550mm, 90 o - szt Kanał wentylacyjny typ AI, 400x160mm, L = 13340mm - szt Trójnik wentylacyjny typ AI, 400x160/400x160/400x160mm, L/H = 600/550mm - szt Trójnik orłowy typ AI, 400x160/400x200/400x160mm, L/H = 600/250mm - szt Kolano wentylacyjne typ AI, 200x400mm, L/H = 550/550mm, 90 o - szt Kanał wentylacyjny typ AI, 200x400mm, L = 7090mm - szt Kolano wentylacyjne typ AI, 400x200mm, L/H = 350/350mm, 90 o - szt Kolano wentylacyjne typ AI, 400x200mm, L/H = 550/550mm, 90 o - szt Kształtka wentylacyjna typ AI, 400x200/400x250mm, L = 500mm - szt Tłumik wentylacyjny typ /400x250 mm, L=1000mm f-my INSTAL - szt Centrala nawiewno-wywiewna z odzyskiem ciepła typ EkoZefir RK-1000-KP f-my EKOKLIMAX z filtrami nawiewu i wywiewu V=1120 m 3 /h, p=180 Pa, N=0,42 kw/230v, nagrzewnica elektryczna 3,2 kw, 4 szt. łączników elastycznych brezentowych 400x200 mm. Regulacja obrotów 3-położeniowa Centrala w izolacji z mat z wełny mineralnej pokrytymi folią aluminiową typ Lamella Mat with Alu Foil f-my ROCKWOOL grub.50 mm (m 2 3,5) - kpl Kształtka wentylacyjna typ AI, 400x200/φ400mm, L = 250mm - szt Podstawa dachowa typ BII/φ400mm, L-ustalić w trakcie montażu - szt Czerpnia dachowa typ C/φ400mm f-my KOSS - szt Zespół wentylacyjny (wywiewny) nr Wywiewnik wentylacyjny typ K3+P-400x160mm f-my INSTAL - szt Kanał wentylacyjny typ AI, 400x160mm, L = 7860mm - szt Trójnik wentylacyjny typ AI, 400x160/400x160/400x160mm, L/H = 600/550mm - szt Trójnik orłowy typ AI, 400x160/400x200/400x160mm, L/H = 600/250mm - szt Kanał wentylacyjny typ AI, 400x200mm, L = 4260mm - szt Kolano wentylacyjne typ AI, 400x200mm, L/H = 350/350mm, 90 o - szt Kolano wentylacyjne typ AI, 400x200mm, L/H = 550/550mm, 90 o - szt Kształtka wentylacyjna typ AI, 400x200/400x250mm, L = 500mm - szt Tłumik wentylacyjny typ /400x250 mm, L=1000mm f-my INSTAL - szt Kształtka wentylacyjna typ AI, 400x200/φ400mm, L = 250mm - szt Podstawa dachowa typ BII/φ400mm, L-ustalić w trakcie montażu - szt Wyrzutnia dachowa pionowa typ D/φ400mm f-my KOSS - szt.1 7

8 8.3. Zespół wentylacyjny (wywiewny) nr Wentylator komorowy typ VAM 767, V=130m 3 /h f-my AERECO wraz z 4szt. łączników typ AEA/φ125mm, automatyką i konstrukcją wsporczą Wentylator w izolacji z mat z wełny mineralnej pokrytymi folią aluminiową typ Lamella Mat with Alu Foil f-my ROCKWOOL grub.50 mm (m 2 1) - kpl Kanał wentylacyjny typ SPIRO, φ125mm, L=8500mm - szt Kolano wentylacyjne typ SPIRO, φ125mm, L/H = 187,5/187,5mm, 90 o - szt Kratka wentylacyjna z regulatorem przepływu typ BAP Kolor-90 f-my AERECO - kpl Kratka wentylacyjna typ BXS 876 f-my AERECO - szt Podstawa dachowa typ BII/φ125mm, L-ustalić w trakcie montażu - szt Wyrzutnia dachowa pionowa typ D/φ125mm f-my KOSS - szt.1 Uwaga: Elementy wentylacyjne w izolacji z mat z wełny mineralnej pokrytymi folią aluminiową typ Lamella Mat with Alu Foil f-my ROCKWOOL grub.50 mm w płaszczu z blachy stalowej ocynkowanej 8.4. Zespół wentylacyjny (wywiewny) nr Wywietrzak dachowy typ A/φ Podstawa dachowa typ BIII/φ Wywietrzak zintegrowany typ WZs 400 f-my UNIWERSAL Podstawa dachowa typ BI/φ Wentylator dachowy typ DAs-250-P2-700/900 obr/min, f-my UNIWERSAL - z kanałem wentylacyjny Spiro φ250, L - dostosować w trakcie montażu. Kanał z przepustnicą samoczynną φ250 i tacą ociekową. Kanał w izolacji z mat z wełny mineralnej pokrytymi folią aluminiową typ Lamella Mat with Alu Foil f-my ROCKWOOL grub.50 mm (m 2 2,0) awiew powietrza Nawiewniki okienne higrosterowane typ EHA f-my AERECO (ujęte w opracowaniu architektonicznym) - szt.40 ] 8
