1 USŁUGI PROJEKTOWE ANDRZEJ KOWALSKI SŁUPSK ul. LUTOSŁAWSKIEGO 18 tel PROJEKT BUDOWLANO-WYKONAWCZY WEWNĘTRZNE INSTALACJE SANITARNE: INSTALACJA C.O. WENTYLACJA MECHANICZNA KLIMATYZACJA OBIEKT : PRZEBUDOWA i REMONT CZĘŚCI BUDYNKU URZĘDU GMINY USTKA ADRES : URZĄD GMINY USTKA ul. Dunina 24, dz.nr 1469/3, 1469/4 INWESTOR : URZĄD GMINY USTKA ul. Dunina 24 Oświadczam, że Projekt Budowlany instalacji sanitarnych został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektował: mgr inż. Andrzej Kowalski upr.proj. 284/Gd/2002 Sprawdził: mgr inż. Tadeusz Jarocki upr. proj. nr AN 8346/76/82 i AN 8346/166/85 MARZEC 2008r. 1

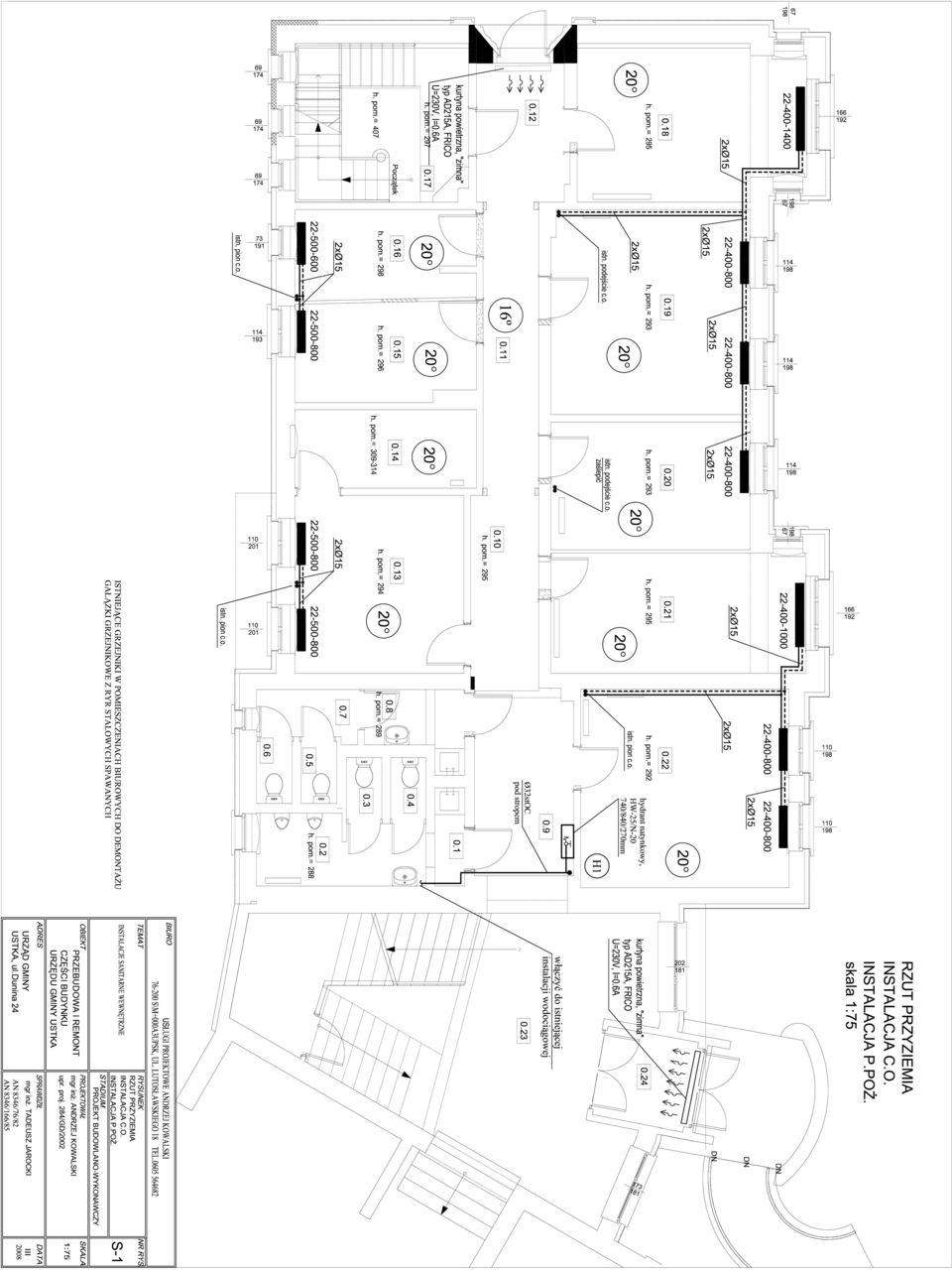

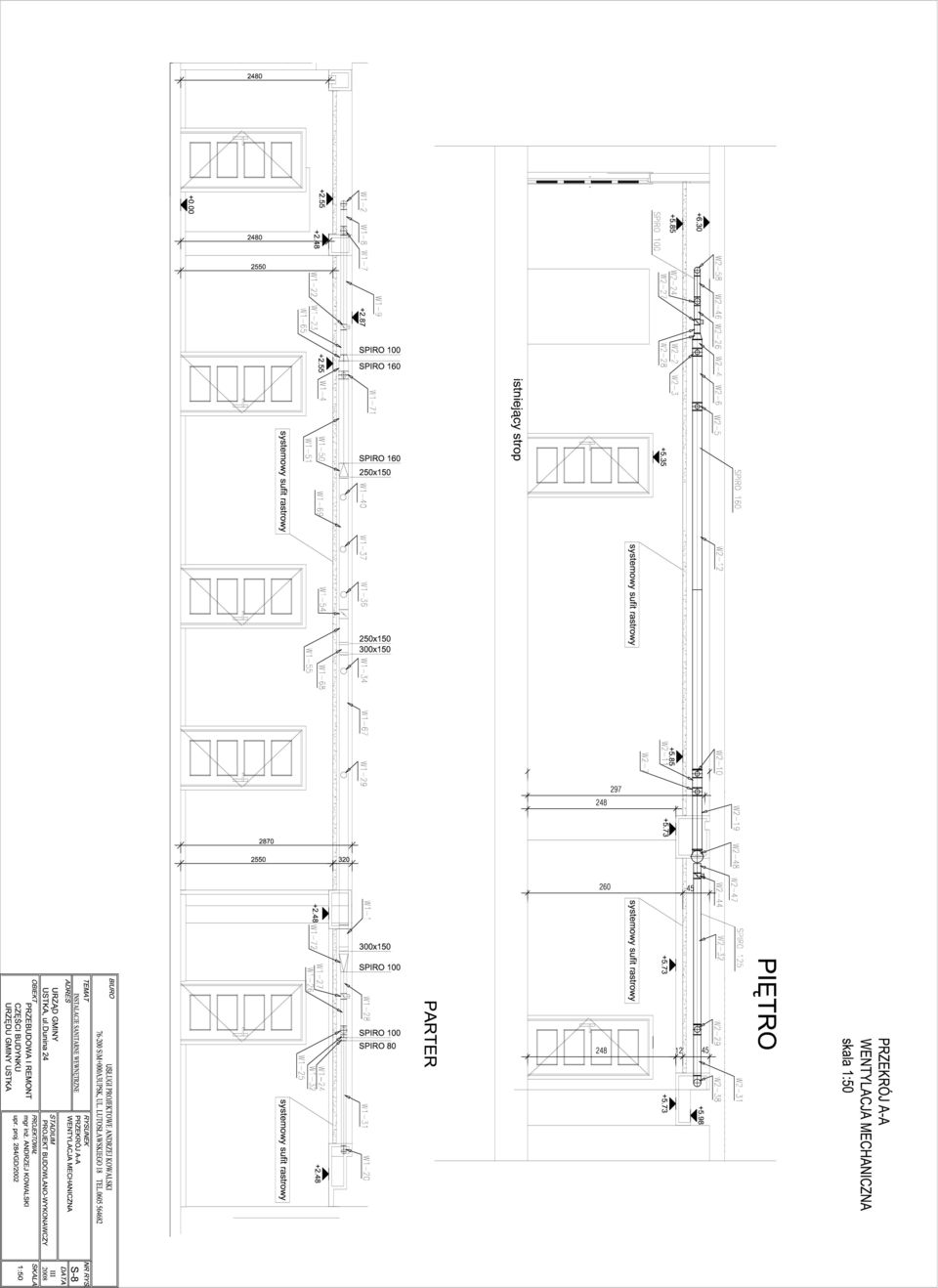

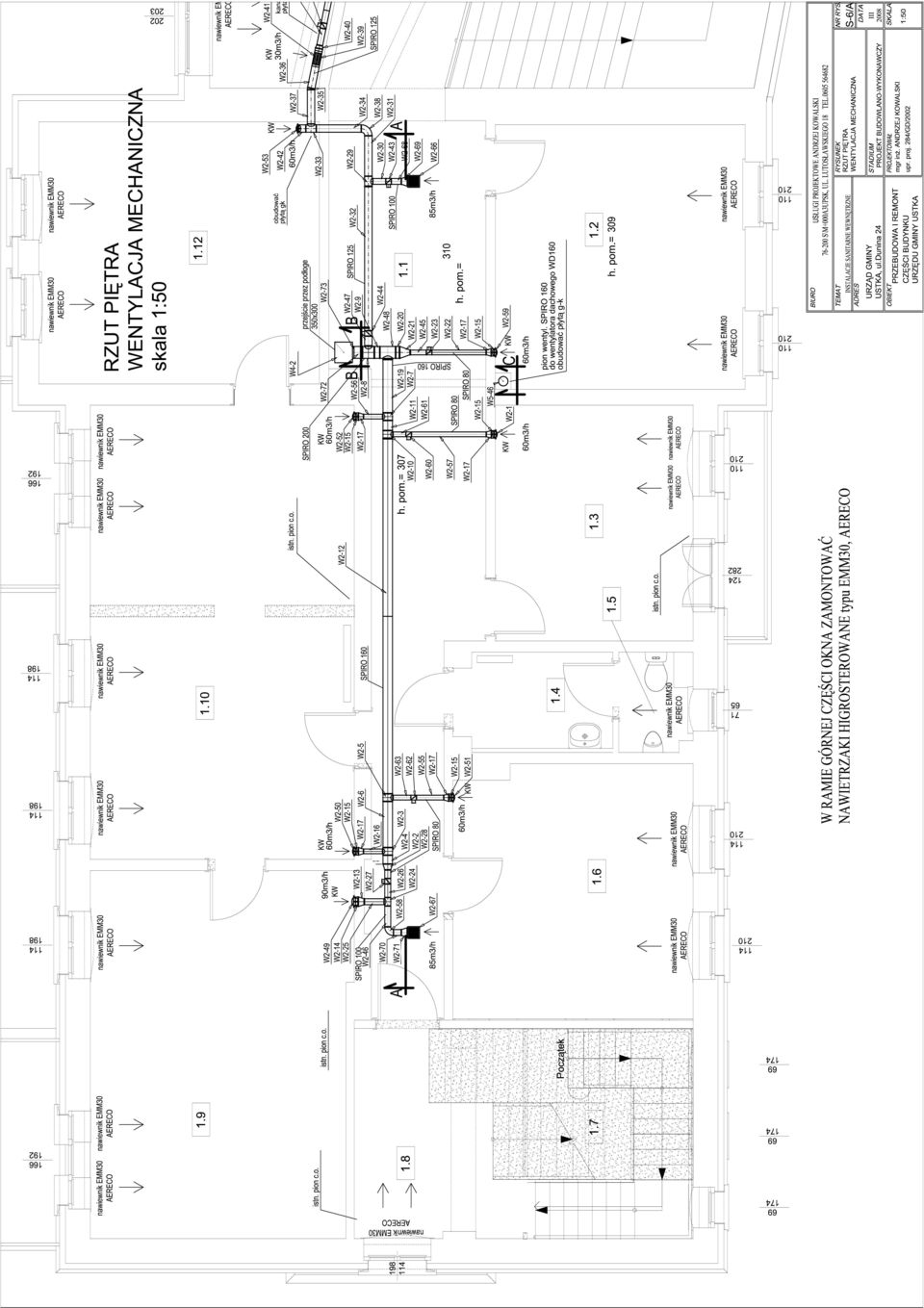

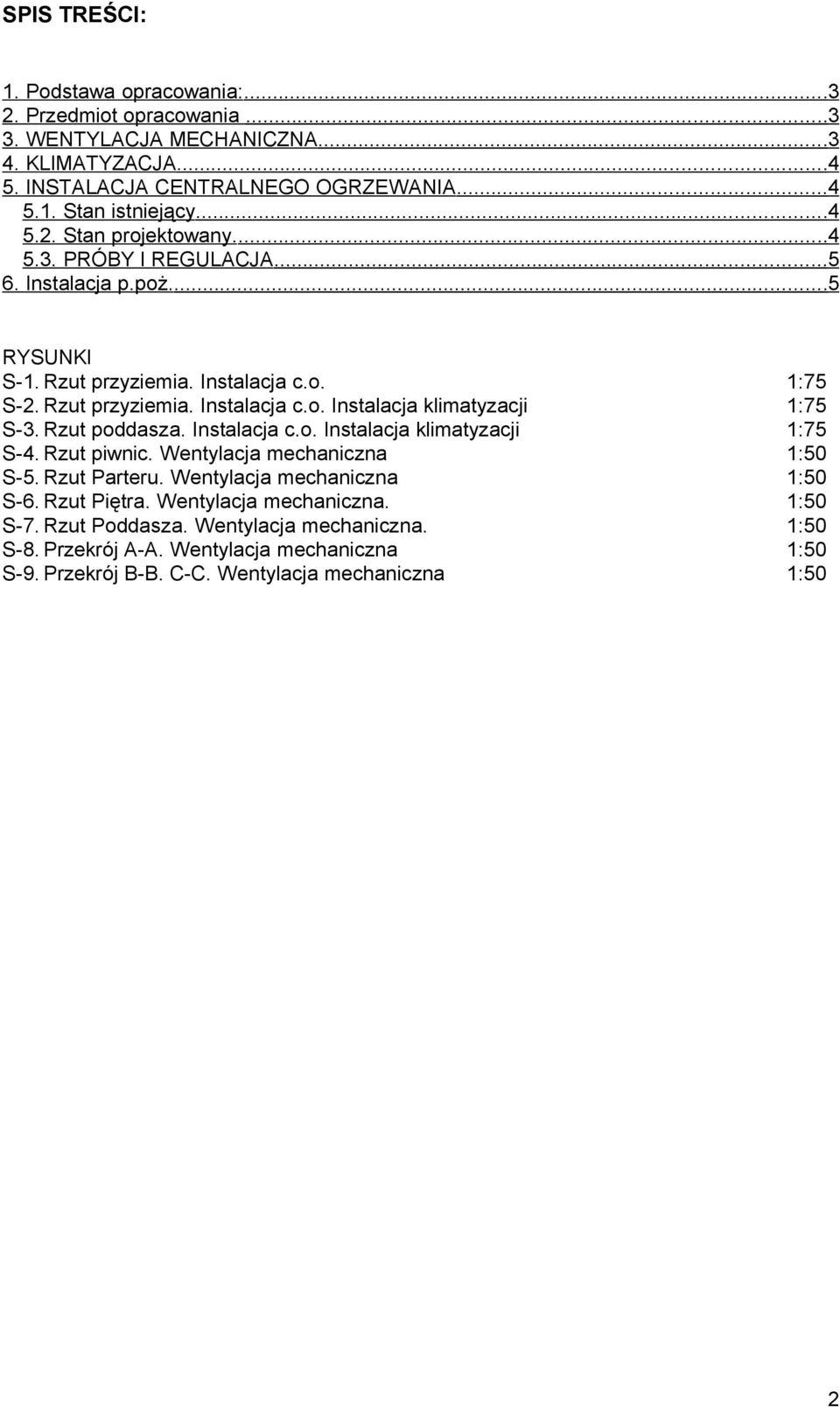

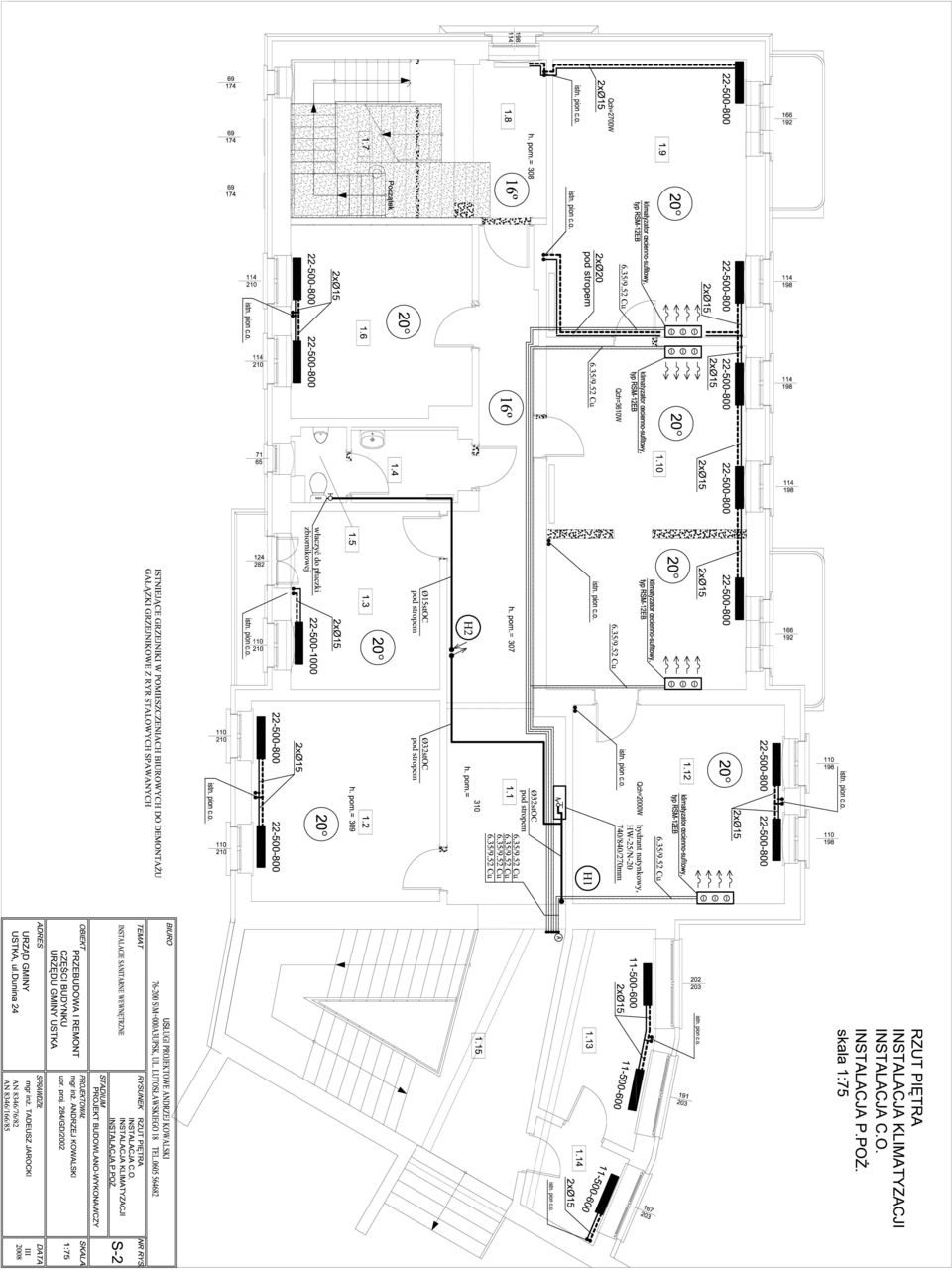

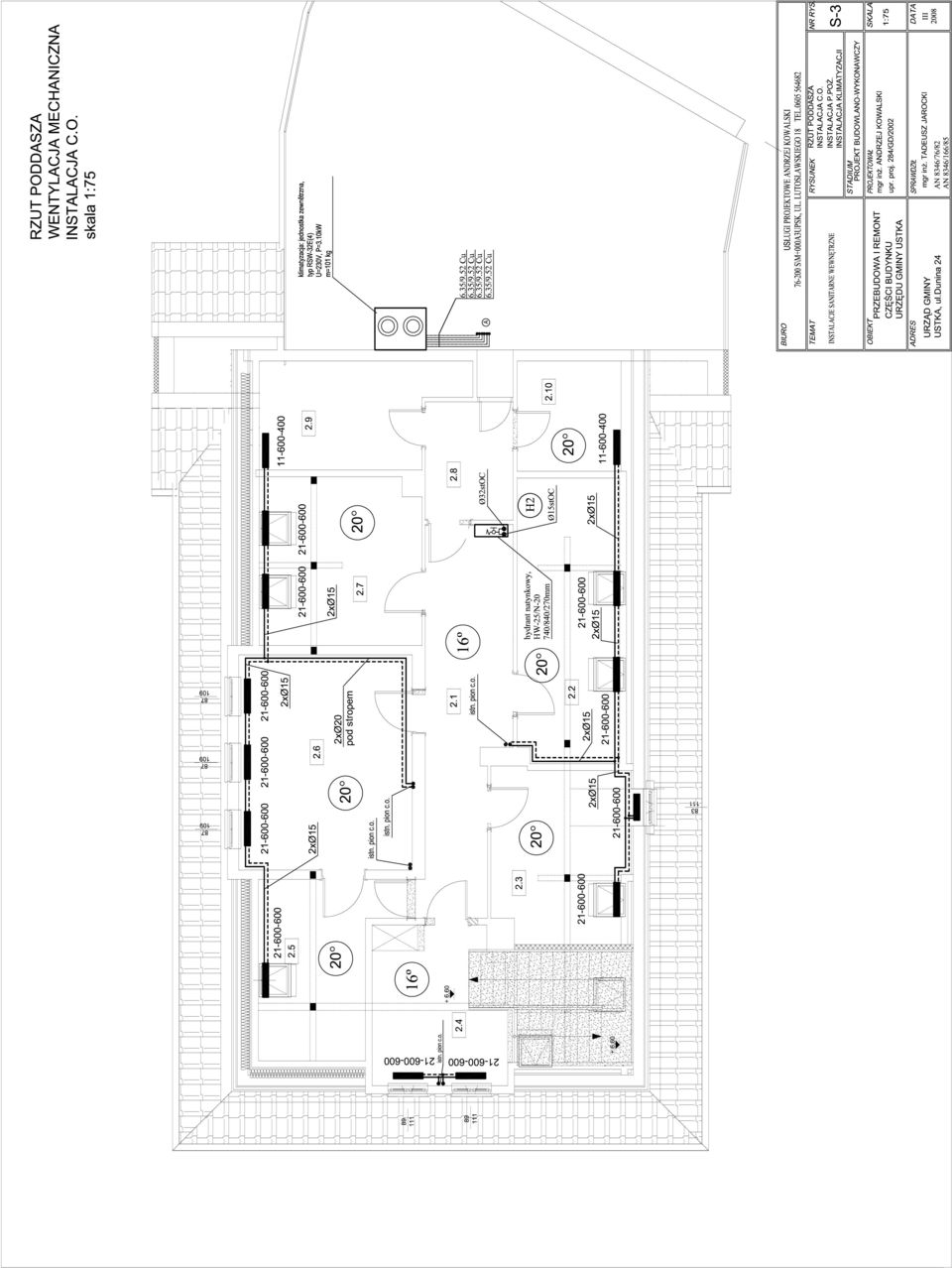

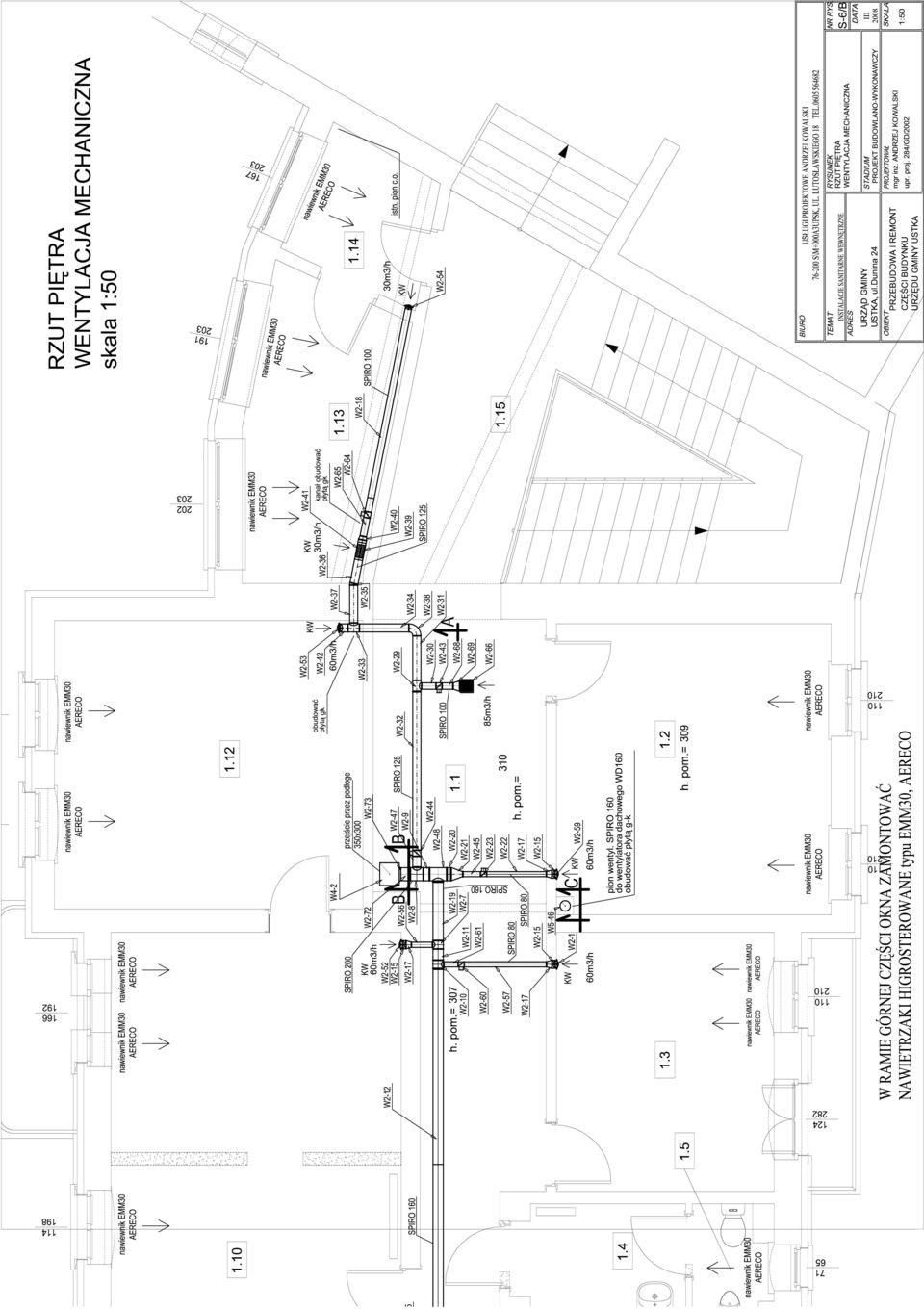

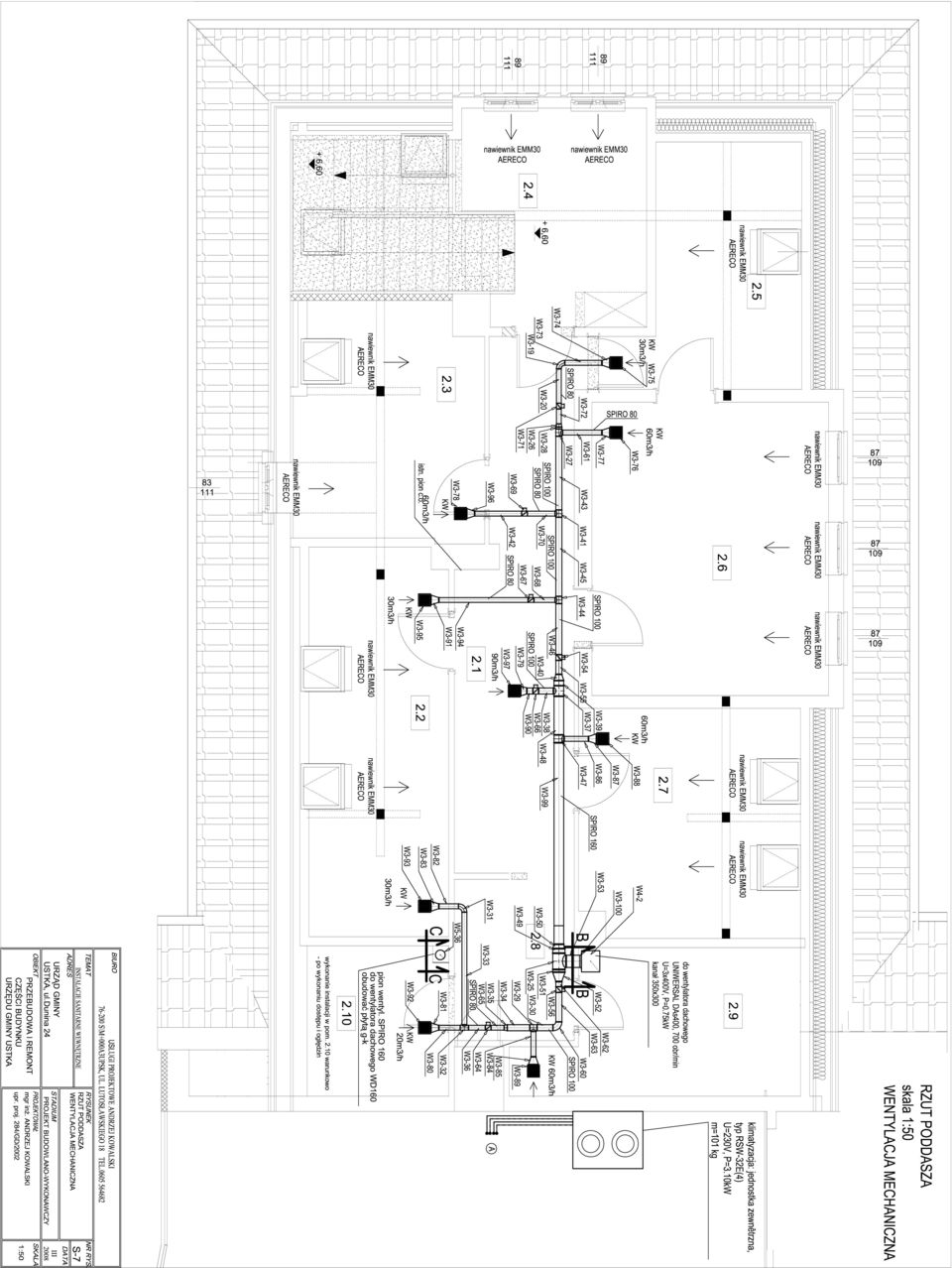

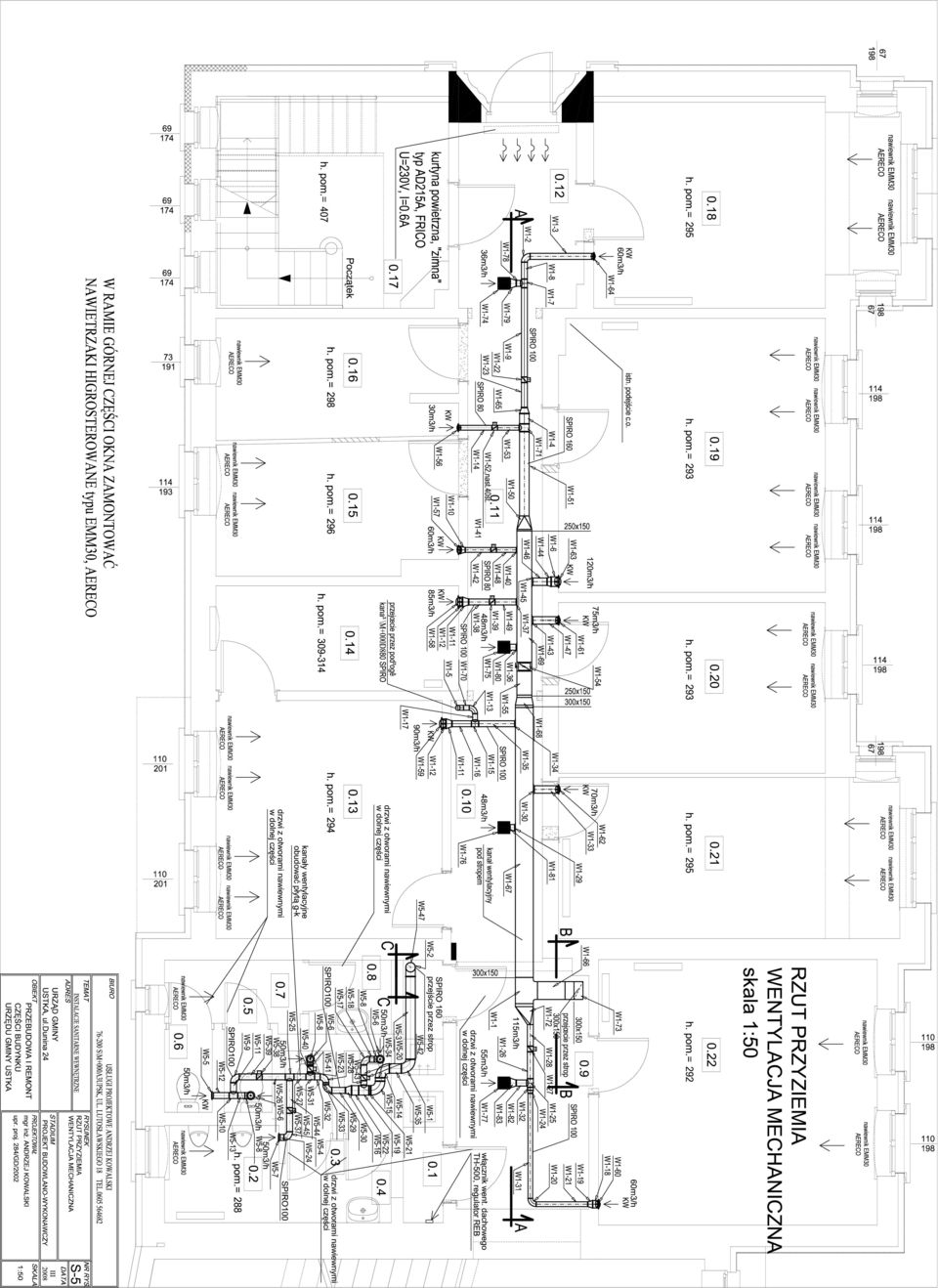

2 SPIS TREŚCI: 1. Podstawa opracowania: Przedmiot opracowania WENTYLACJA MECHANICZNA KLIMATYZACJA INSTALACJA CENTRALNEGO OGRZEWANIA Stan istniejący Stan projektowany PRÓBY I REGULACJA Instalacja p.poż....5 RYSUNKI S-1. Rzut przyziemia. Instalacja c.o. 1:75 S-2. Rzut przyziemia. Instalacja c.o. Instalacja klimatyzacji 1:75 S-3. Rzut poddasza. Instalacja c.o. Instalacja klimatyzacji 1:75 S-4. Rzut piwnic. Wentylacja mechaniczna 1:50 S-5. Rzut Parteru. Wentylacja mechaniczna 1:50 S-6. Rzut Piętra. Wentylacja mechaniczna. 1:50 S-7. Rzut Poddasza. Wentylacja mechaniczna. 1:50 S-8. Przekrój A-A. Wentylacja mechaniczna 1:50 S-9. Przekrój B-B. C-C. Wentylacja mechaniczna 1:50 2

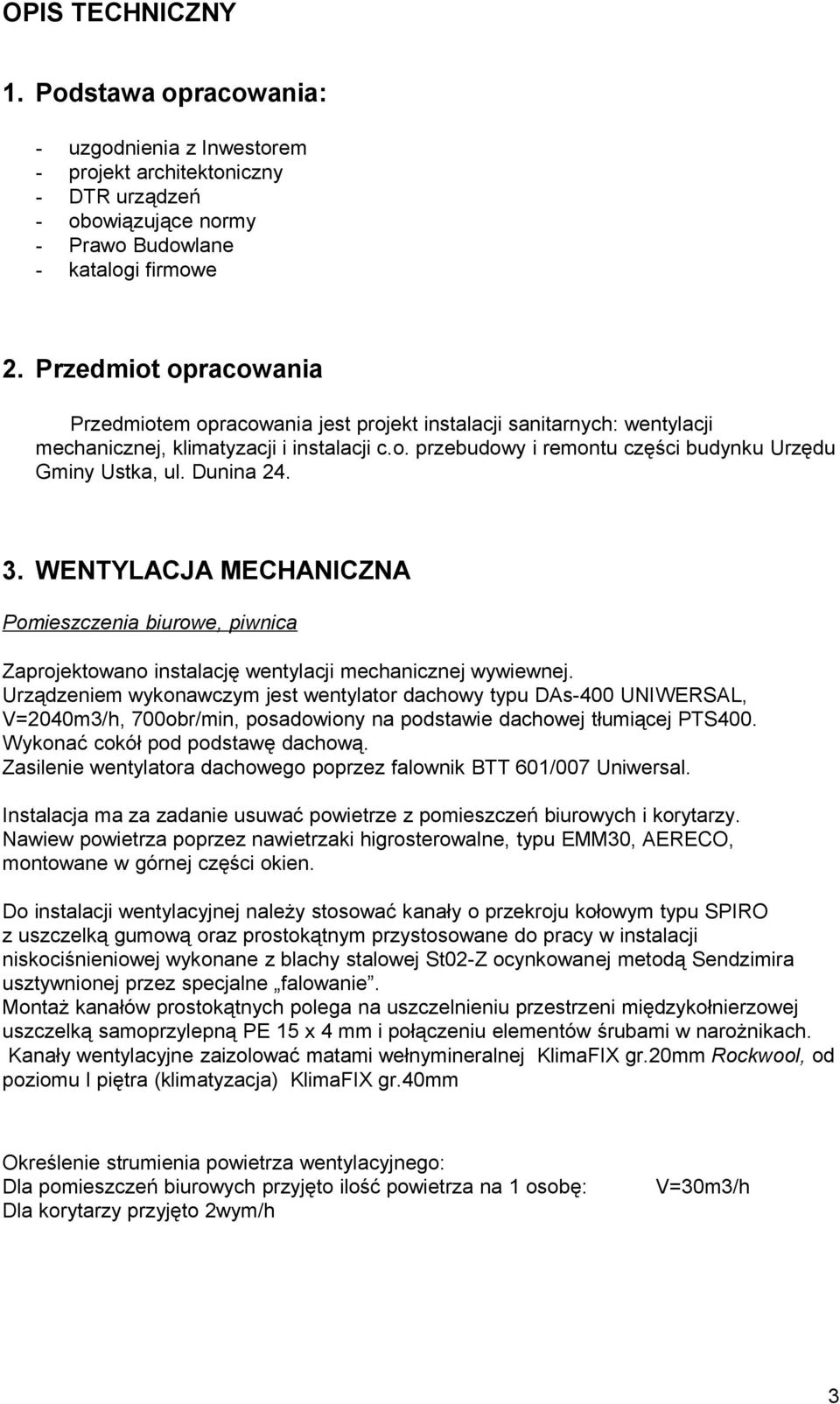

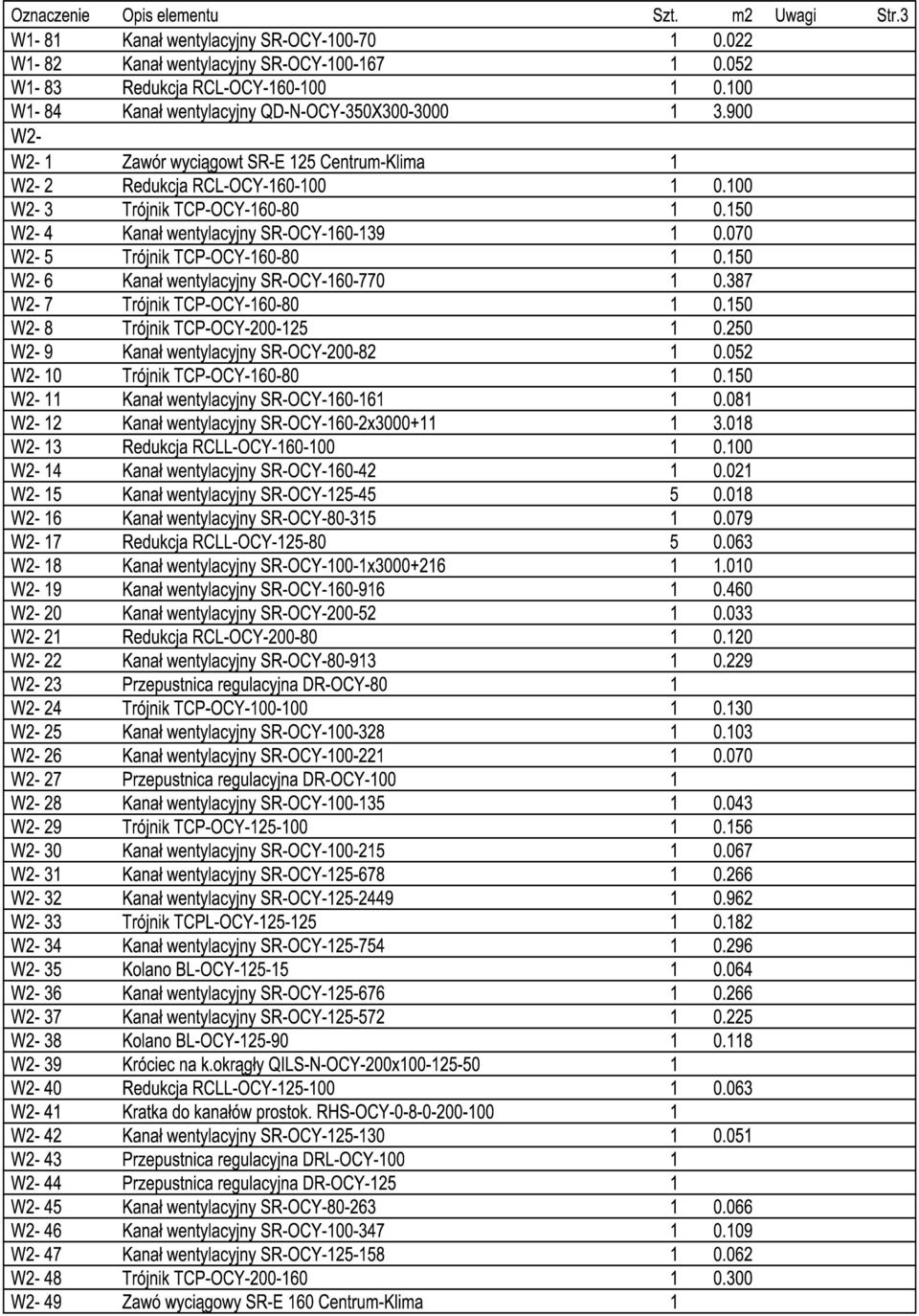

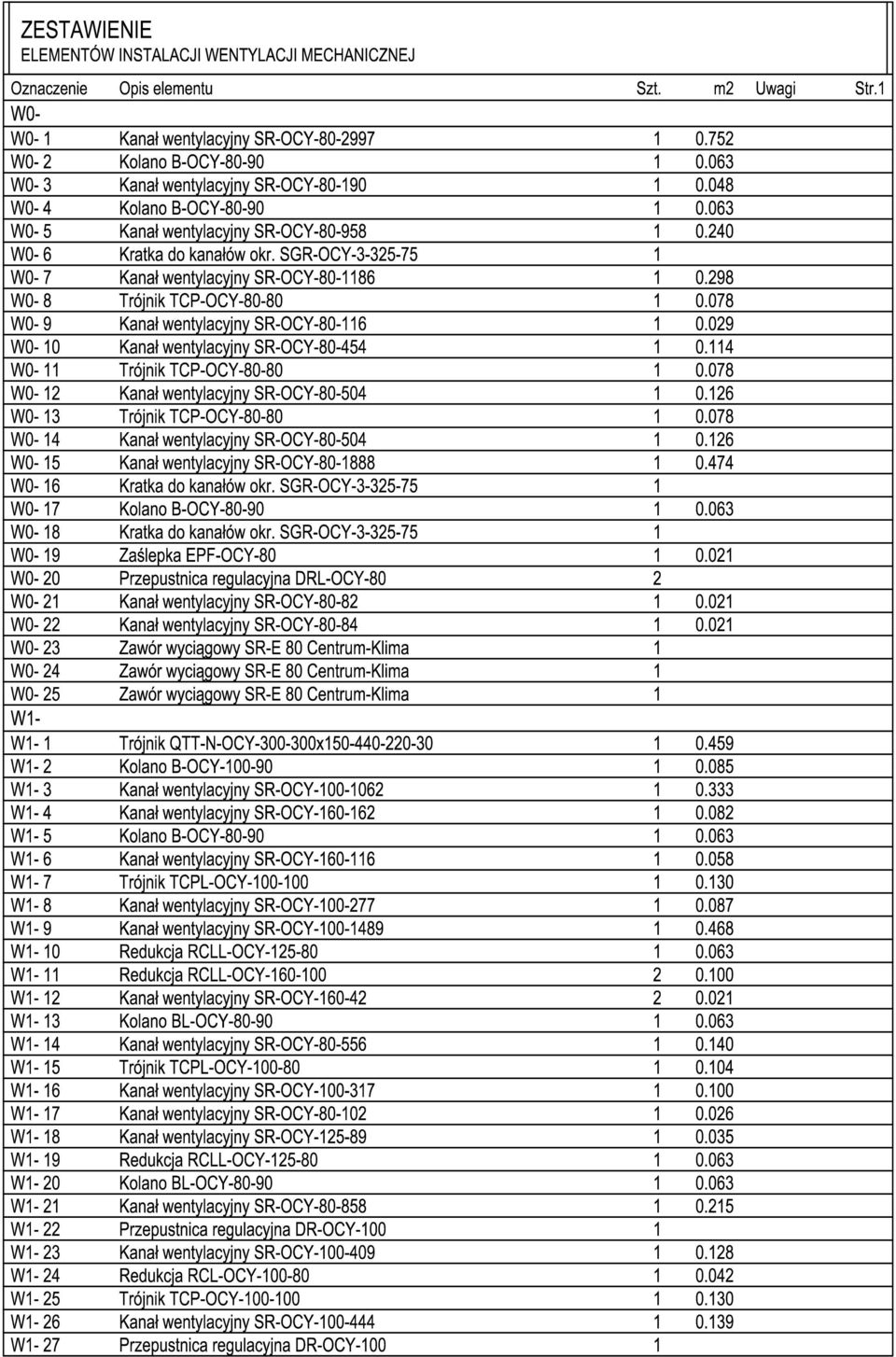

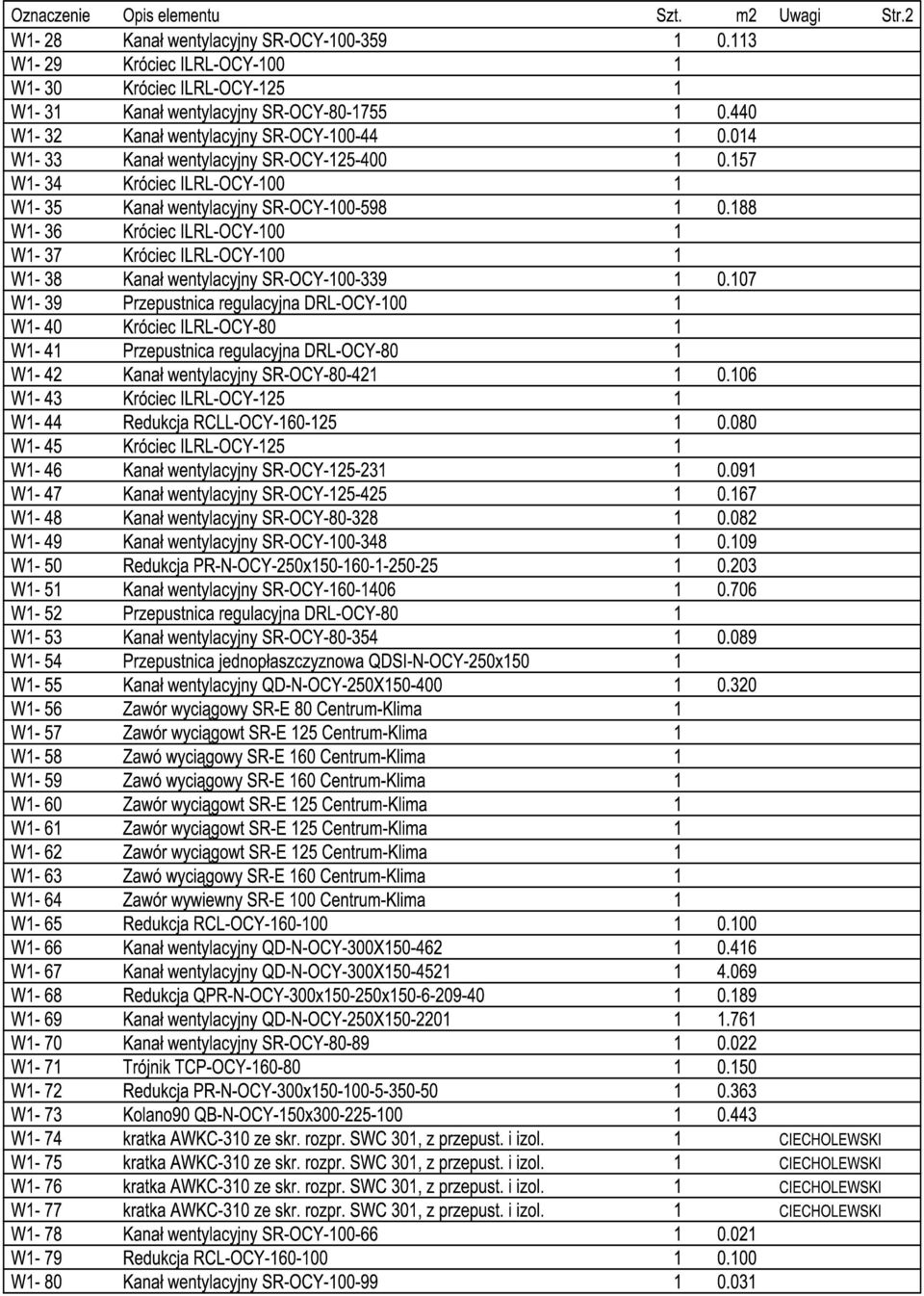

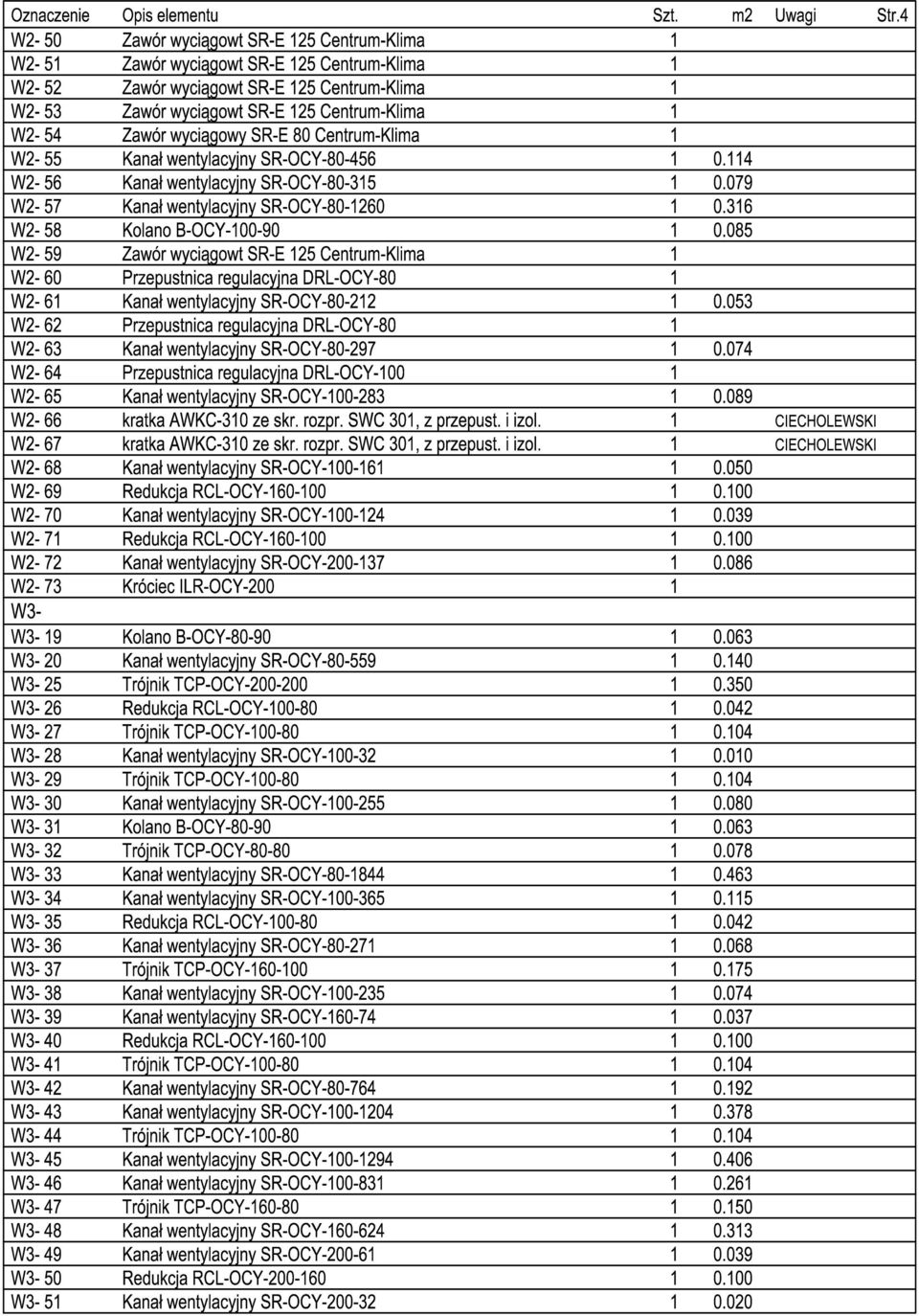

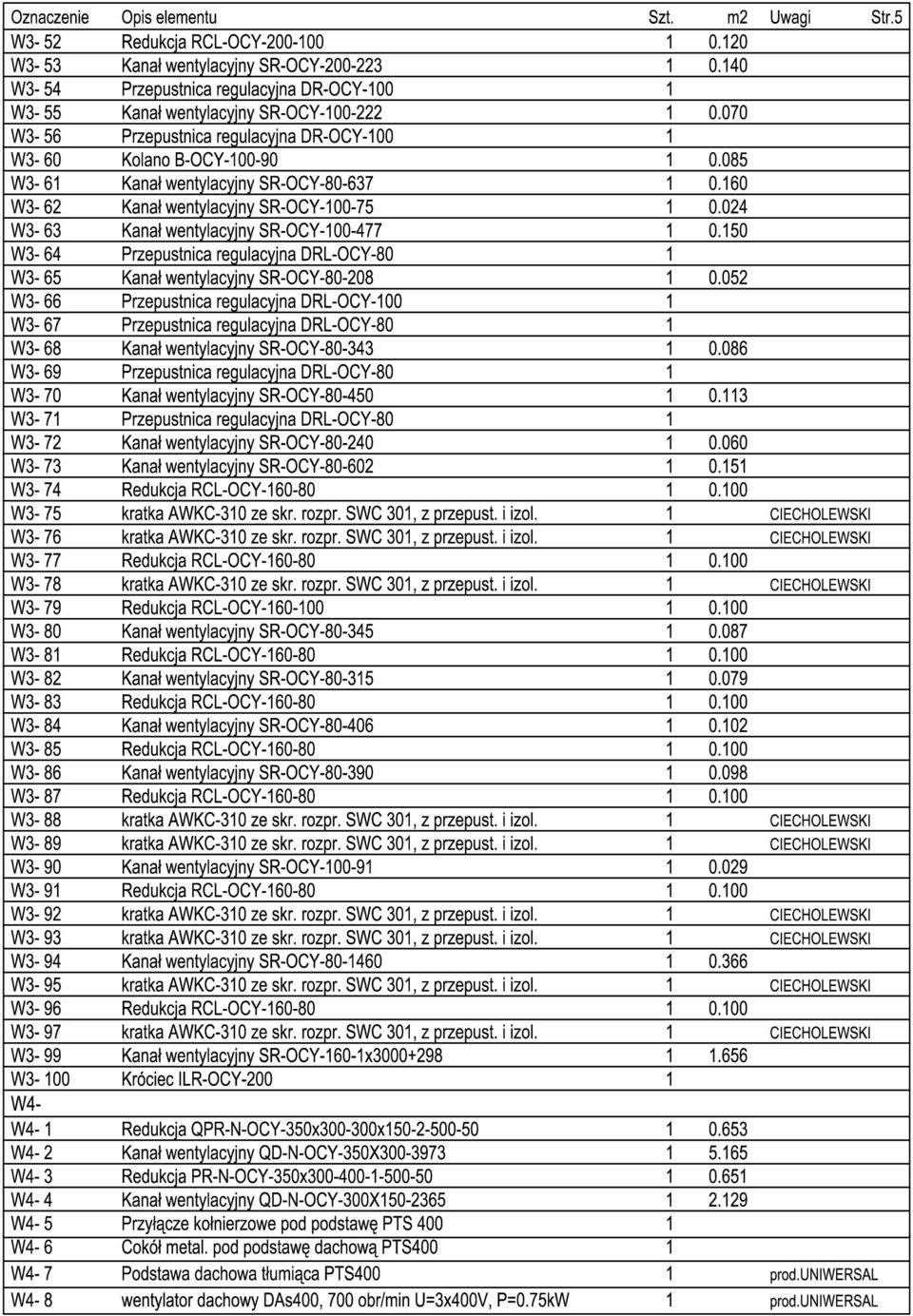

3 OPIS TECHNICZNY 1. Podstawa opracowania: - uzgodnienia z Inwestorem - projekt architektoniczny - DTR urządzeń - obowiązujące normy - Prawo Budowlane - katalogi firmowe 2. Przedmiot opracowania Przedmiotem opracowania jest projekt instalacji sanitarnych: wentylacji mechanicznej, klimatyzacji i instalacji c.o. przebudowy i remontu części budynku Urzędu Gminy Ustka, ul. Dunina WENTYLACJA MECHANICZNA Pomieszczenia biurowe, piwnica Zaprojektowano instalację wentylacji mechanicznej wywiewnej. Urządzeniem wykonawczym jest wentylator dachowy typu DAs-400 UNIWERSAL, V=2040m3/h, 700obr/min, posadowiony na podstawie dachowej tłumiącej PTS400. Wykonać cokół pod podstawę dachową. Zasilenie wentylatora dachowego poprzez falownik BTT 601/007 Uniwersal. Instalacja ma za zadanie usuwać powietrze z pomieszczeń biurowych i korytarzy. Nawiew powietrza poprzez nawietrzaki higrosterowalne, typu EMM30, AERECO, montowane w górnej części okien. Do instalacji wentylacyjnej należy stosować kanały o przekroju kołowym typu SPIRO z uszczelką gumową oraz prostokątnym przystosowane do pracy w instalacji niskociśnieniowej wykonane z blachy stalowej St02-Z ocynkowanej metodą Sendzimira usztywnionej przez specjalne falowanie. Montaż kanałów prostokątnych polega na uszczelnieniu przestrzeni międzykołnierzowej uszczelką samoprzylepną PE 15 x 4 mm i połączeniu elementów śrubami w narożnikach. Kanały wentylacyjne zaizolować matami wełnymineralnej KlimaFIX gr.20mm Rockwool, od poziomu I piętra (klimatyzacja) KlimaFIX gr.40mm Określenie strumienia powietrza wentylacyjnego: Dla pomieszczeń biurowych przyjęto ilość powietrza na 1 osobę: Dla korytarzy przyjęto 2wym/h V=30m3/h 3

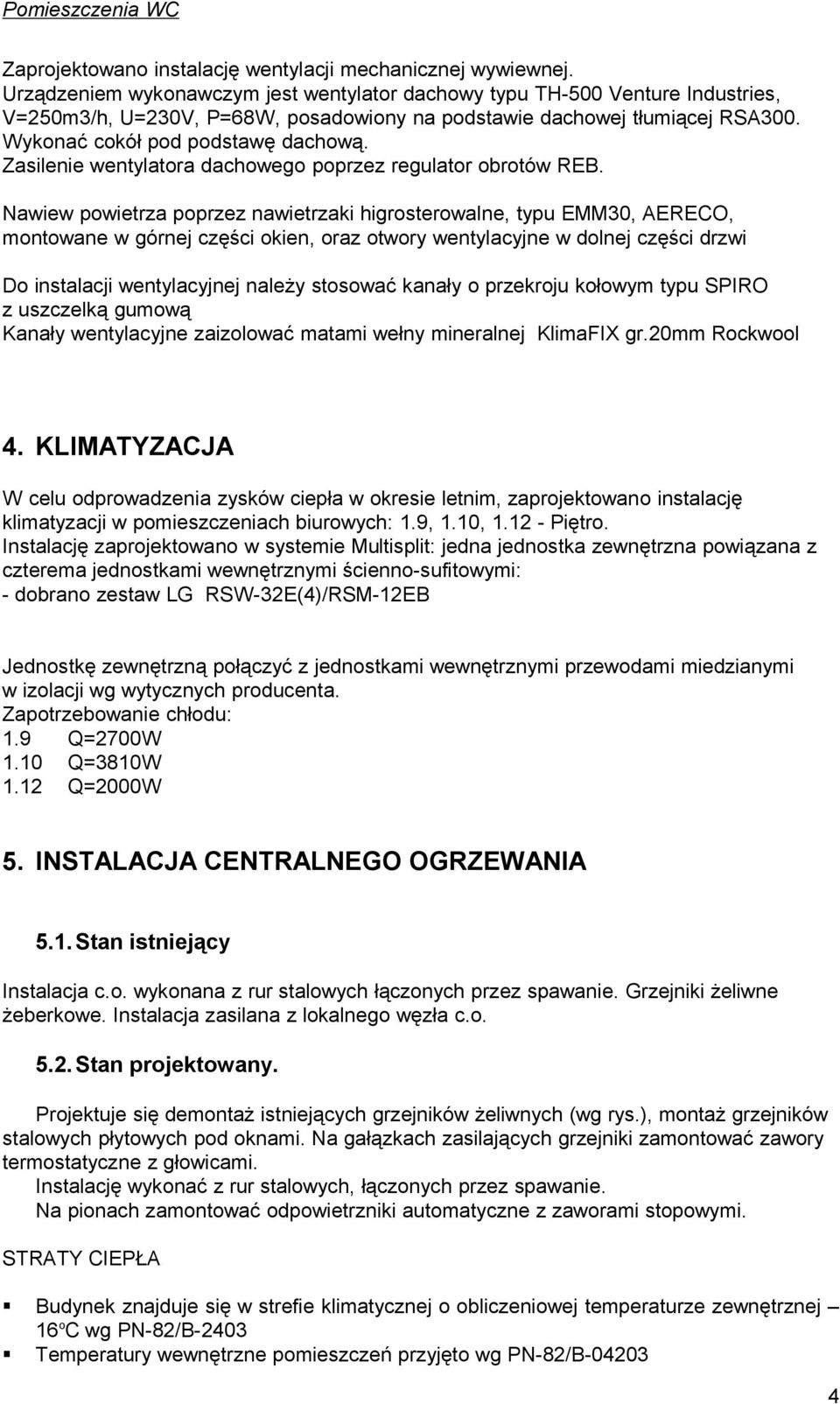

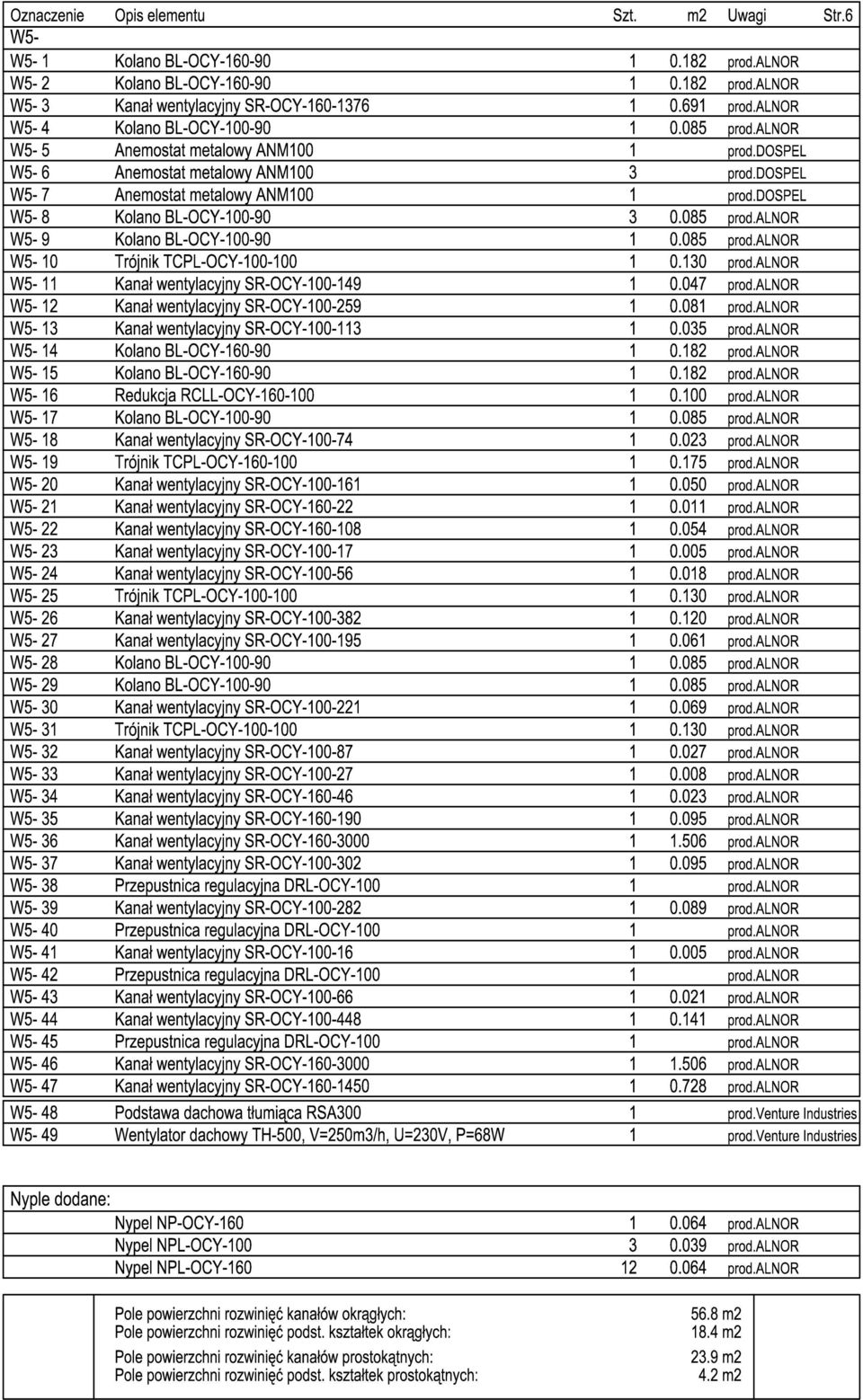

4 Pomieszczenia WC Zaprojektowano instalację wentylacji mechanicznej wywiewnej. Urządzeniem wykonawczym jest wentylator dachowy typu TH-500 Venture Industries, V=250m3/h, U=230V, P=68W, posadowiony na podstawie dachowej tłumiącej RSA300. Wykonać cokół pod podstawę dachową. Zasilenie wentylatora dachowego poprzez regulator obrotów REB. Nawiew powietrza poprzez nawietrzaki higrosterowalne, typu EMM30, AERECO, montowane w górnej części okien, oraz otwory wentylacyjne w dolnej części drzwi Do instalacji wentylacyjnej należy stosować kanały o przekroju kołowym typu SPIRO z uszczelką gumową Kanały wentylacyjne zaizolować matami wełny mineralnej KlimaFIX gr.20mm Rockwool 4. KLIMATYZACJA W celu odprowadzenia zysków ciepła w okresie letnim, zaprojektowano instalację klimatyzacji w pomieszczeniach biurowych: 1.9, 1.10, Piętro. Instalację zaprojektowano w systemie Multisplit: jedna jednostka zewnętrzna powiązana z czterema jednostkami wewnętrznymi ścienno-sufitowymi: - dobrano zestaw LG RSW-32E(4)/RSM-12EB Jednostkę zewnętrzną połączyć z jednostkami wewnętrznymi przewodami miedzianymi w izolacji wg wytycznych producenta. Zapotrzebowanie chłodu: 1.9 Q=2700W 1.10 Q=3810W 1.12 Q=2000W 5. INSTALACJA CENTRALNEGO OGRZEWANIA 5.1. Stan istniejący Instalacja c.o. wykonana z rur stalowych łączonych przez spawanie. Grzejniki żeliwne żeberkowe. Instalacja zasilana z lokalnego węzła c.o Stan projektowany. Projektuje się demontaż istniejących grzejników żeliwnych (wg rys.), montaż grzejników stalowych płytowych pod oknami. Na gałązkach zasilających grzejniki zamontować zawory termostatyczne z głowicami. Instalację wykonać z rur stalowych, łączonych przez spawanie. Na pionach zamontować odpowietrzniki automatyczne z zaworami stopowymi. STRATY CIEPŁA Budynek znajduje się w strefie klimatycznej o obliczeniowej temperaturze zewnętrznej 16 o C wg PN-82/B-2403 Temperatury wewnętrzne pomieszczeń przyjęto wg PN-82/B

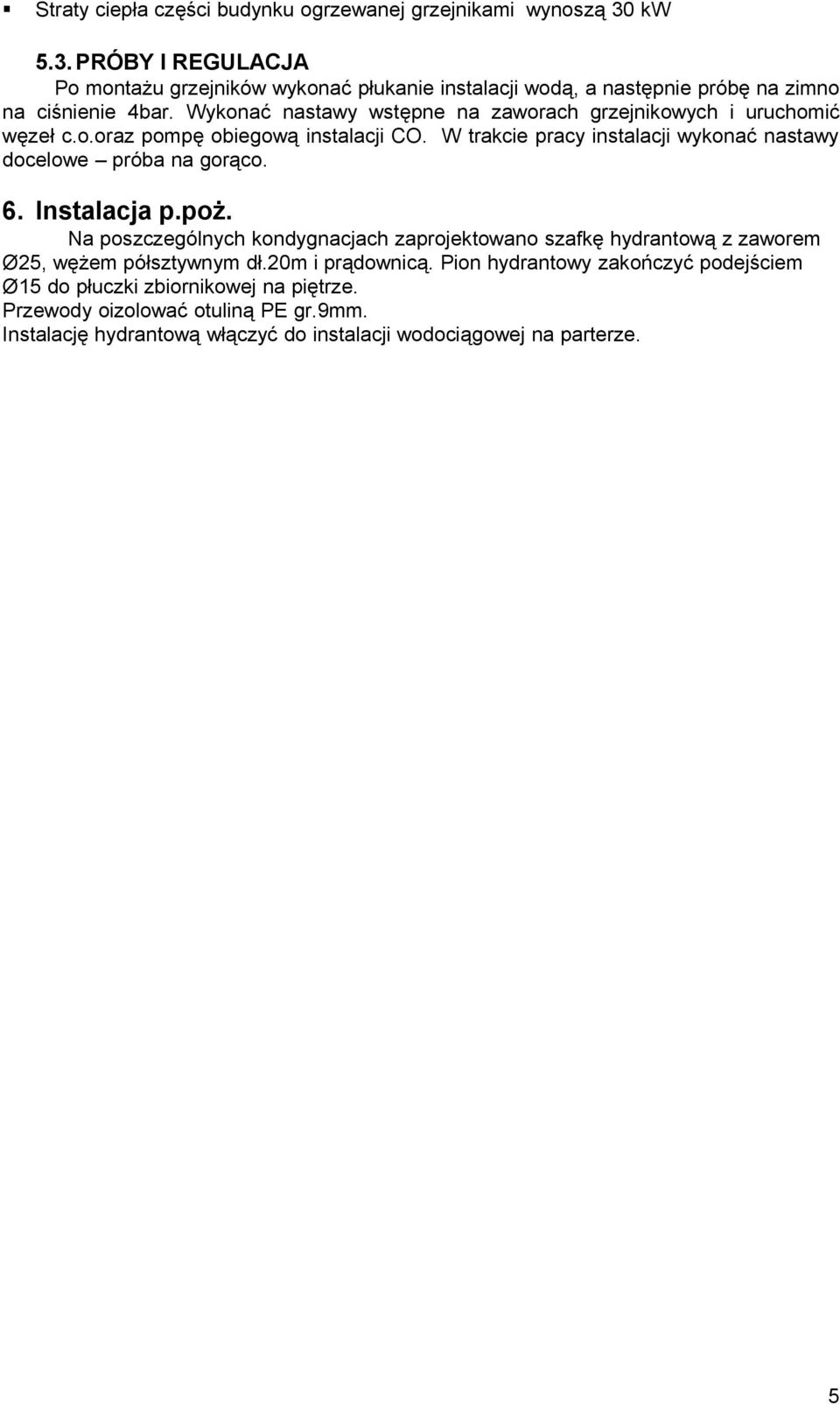

5 Straty ciepła części budynku ogrzewanej grzejnikami wynoszą 30 kw 5.3. PRÓBY I REGULACJA Po montażu grzejników wykonać płukanie instalacji wodą, a następnie próbę na zimno na ciśnienie 4bar. Wykonać nastawy wstępne na zaworach grzejnikowych i uruchomić węzeł c.o.oraz pompę obiegową instalacji CO. W trakcie pracy instalacji wykonać nastawy docelowe próba na gorąco. 6. Instalacja p.poż. Na poszczególnych kondygnacjach zaprojektowano szafkę hydrantową z zaworem Ø25, wężem półsztywnym dł.20m i prądownicą. Pion hydrantowy zakończyć podejściem Ø15 do płuczki zbiornikowej na piętrze. Przewody oizolować otuliną PE gr.9mm. Instalację hydrantową włączyć do instalacji wodociągowej na parterze. 5
