(12) TŁUMACZENIE PATENTU EUROPEJSKIEGO (19) PL (11) PL/EP (96) Data i numer zgłoszenia patentu europejskiego:

Transkrypt

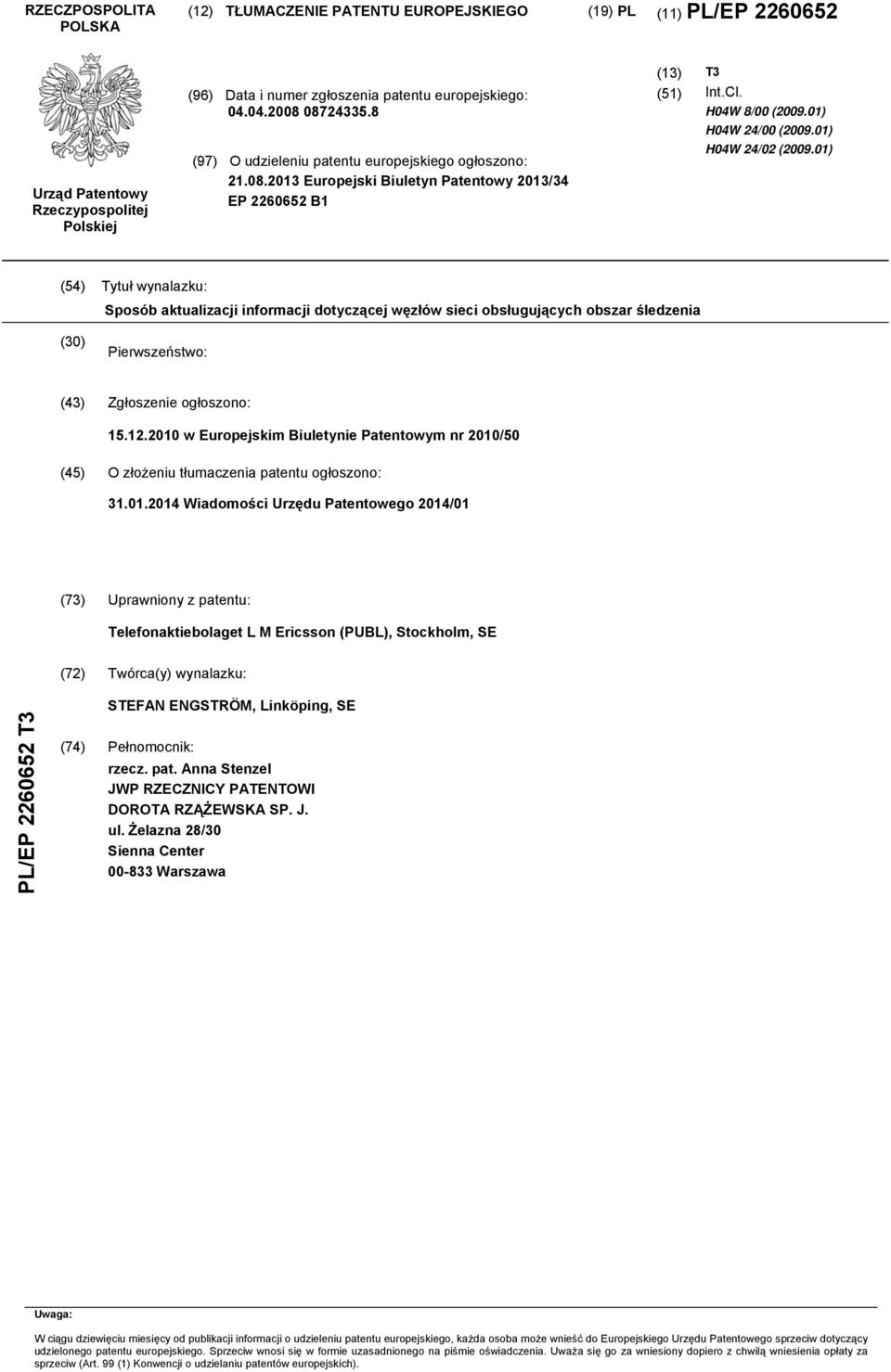

1 RZECZPOSPOLITA POLSKA (12) TŁUMACZENIE PATENTU EUROPEJSKIEGO (19) PL (11) PL/EP Urząd Patentowy Rzeczypospolitej Polskiej (96) Data i numer zgłoszenia patentu europejskiego: (97) O udzieleniu patentu europejskiego ogłoszono: Europejski Biuletyn Patentowy 2013/34 EP B1 (13) (51) T3 Int.Cl. H04W 8/00 ( ) H04W 24/00 ( ) H04W 24/02 ( ) (54) Tytuł wynalazku: Sposób aktualizacji informacji dotyczącej węzłów sieci obsługujących obszar śledzenia (30) Pierwszeństwo: (43) Zgłoszenie ogłoszono: w Europejskim Biuletynie Patentowym nr 2010/50 (45) O złożeniu tłumaczenia patentu ogłoszono: Wiadomości Urzędu Patentowego 2014/01 (73) Uprawniony z patentu: Telefonaktiebolaget L M Ericsson (PUBL), Stockholm, SE (72) Twórca(y) wynalazku: PL/EP T3 STEFAN ENGSTRÖM, Linköping, SE (74) Pełnomocnik: rzecz. pat. Anna Stenzel JWP RZECZNICY PATENTOWI DOROTA RZĄŻEWSKA SP. J. ul. Żelazna 28/30 Sienna Center Warszawa Uwaga: W ciągu dziewięciu miesięcy od publikacji informacji o udzieleniu patentu europejskiego, każda osoba może wnieść do Europejskiego Urzędu Patentowego sprzeciw dotyczący udzielonego patentu europejskiego. Sprzeciw wnosi się w formie uzasadnionego na piśmie oświadczenia. Uważa się go za wniesiony dopiero z chwilą wniesienia opłaty za sprzeciw (Art. 99 (1) Konwencji o udzielaniu patentów europejskich).

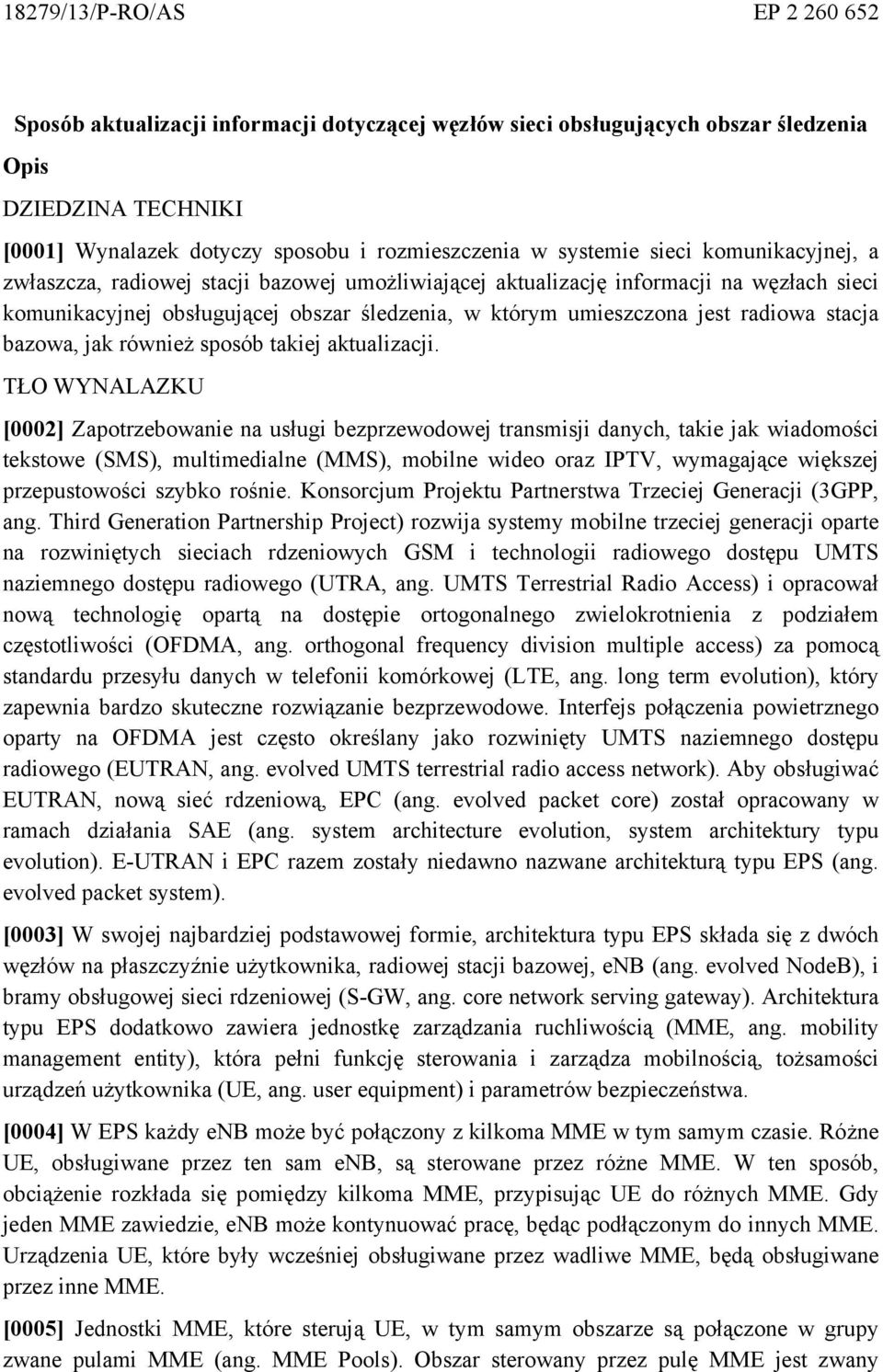

2 18279/13/P-RO/AS EP Sposób aktualizacji informacji dotyczącej węzłów sieci obsługujących obszar śledzenia Opis DZIEDZINA TECHNIKI [0001] Wynalazek dotyczy sposobu i rozmieszczenia w systemie sieci komunikacyjnej, a zwłaszcza, radiowej stacji bazowej umożliwiającej aktualizację informacji na węzłach sieci komunikacyjnej obsługującej obszar śledzenia, w którym umieszczona jest radiowa stacja bazowa, jak również sposób takiej aktualizacji. TŁO WYNALAZKU [0002] Zapotrzebowanie na usługi bezprzewodowej transmisji danych, takie jak wiadomości tekstowe (SMS), multimedialne (MMS), mobilne wideo oraz IPTV, wymagające większej przepustowości szybko rośnie. Konsorcjum Projektu Partnerstwa Trzeciej Generacji (3GPP, ang. Third Generation Partnership Project) rozwija systemy mobilne trzeciej generacji oparte na rozwiniętych sieciach rdzeniowych GSM i technologii radiowego dostępu UMTS naziemnego dostępu radiowego (UTRA, ang. UMTS Terrestrial Radio Access) i opracował nową technologię opartą na dostępie ortogonalnego zwielokrotnienia z podziałem częstotliwości (OFDMA, ang. orthogonal frequency division multiple access) za pomocą standardu przesyłu danych w telefonii komórkowej (LTE, ang. long term evolution), który zapewnia bardzo skuteczne rozwiązanie bezprzewodowe. Interfejs połączenia powietrznego oparty na OFDMA jest często określany jako rozwinięty UMTS naziemnego dostępu radiowego (EUTRAN, ang. evolved UMTS terrestrial radio access network). Aby obsługiwać EUTRAN, nową sieć rdzeniową, EPC (ang. evolved packet core) został opracowany w ramach działania SAE (ang. system architecture evolution, system architektury typu evolution). E-UTRAN i EPC razem zostały niedawno nazwane architekturą typu EPS (ang. evolved packet system). [0003] W swojej najbardziej podstawowej formie, architektura typu EPS składa się z dwóch węzłów na płaszczyźnie użytkownika, radiowej stacji bazowej, enb (ang. evolved NodeB), i bramy obsługowej sieci rdzeniowej (S-GW, ang. core network serving gateway). Architektura typu EPS dodatkowo zawiera jednostkę zarządzania ruchliwością (MME, ang. mobility management entity), która pełni funkcję sterowania i zarządza mobilnością, tożsamości urządzeń użytkownika (UE, ang. user equipment) i parametrów bezpieczeństwa. [0004] W EPS każdy enb może być połączony z kilkoma MME w tym samym czasie. Różne UE, obsługiwane przez ten sam enb, są sterowane przez różne MME. W ten sposób, obciążenie rozkłada się pomiędzy kilkoma MME, przypisując UE do różnych MME. Gdy jeden MME zawiedzie, enb może kontynuować pracę, będąc podłączonym do innych MME. Urządzenia UE, które były wcześniej obsługiwane przez wadliwe MME, będą obsługiwane przez inne MME. [0005] Jednostki MME, które sterują UE, w tym samym obszarze są połączone w grupy zwane pulami MME (ang. MME Pools). Obszar sterowany przez pulę MME jest zwany

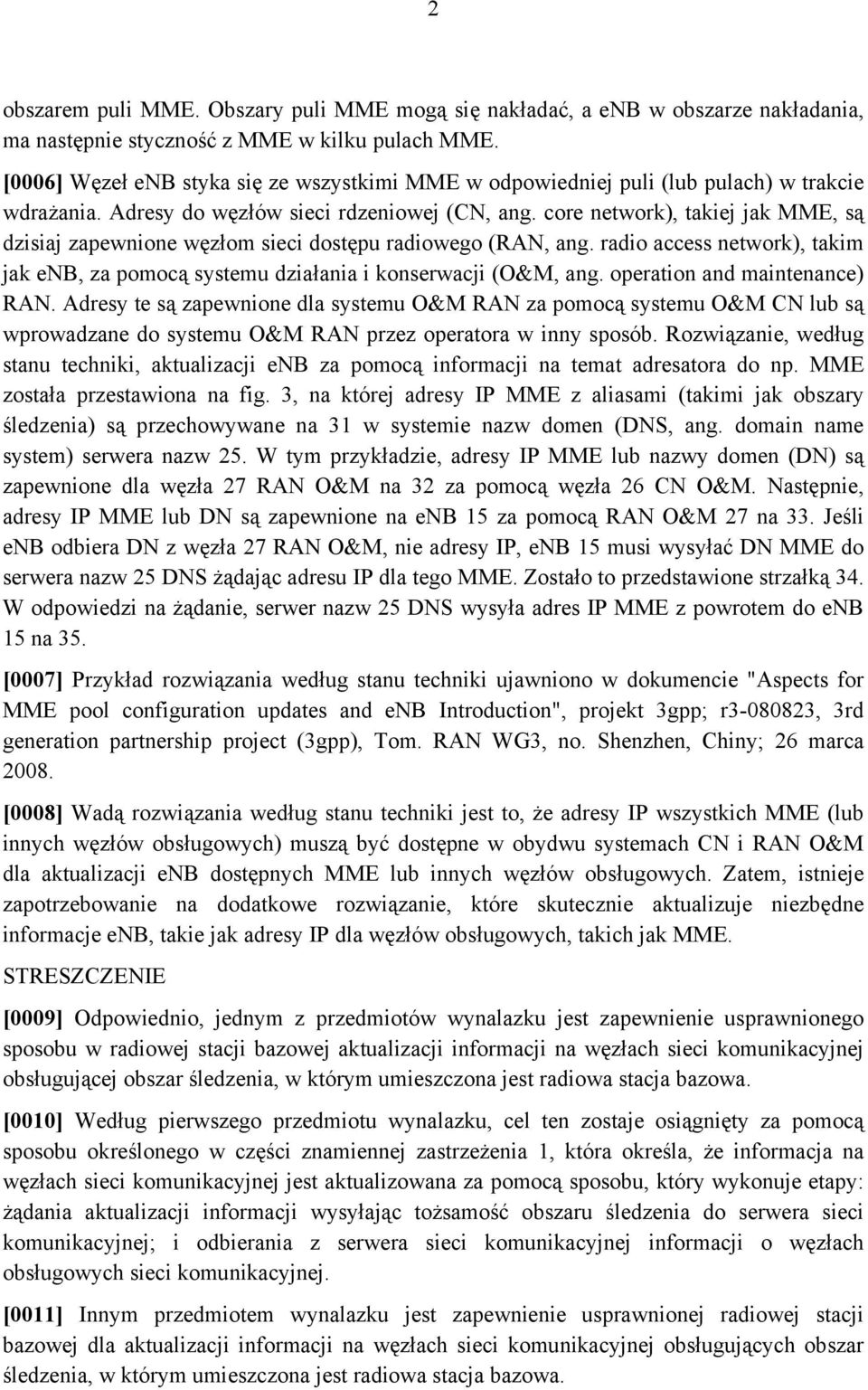

3 2 obszarem puli MME. Obszary puli MME mogą się nakładać, a enb w obszarze nakładania, ma następnie styczność z MME w kilku pulach MME. [0006] Węzeł enb styka się ze wszystkimi MME w odpowiedniej puli (lub pulach) w trakcie wdrażania. Adresy do węzłów sieci rdzeniowej (CN, ang. core network), takiej jak MME, są dzisiaj zapewnione węzłom sieci dostępu radiowego (RAN, ang. radio access network), takim jak enb, za pomocą systemu działania i konserwacji (O&M, ang. operation and maintenance) RAN. Adresy te są zapewnione dla systemu O&M RAN za pomocą systemu O&M CN lub są wprowadzane do systemu O&M RAN przez operatora w inny sposób. Rozwiązanie, według stanu techniki, aktualizacji enb za pomocą informacji na temat adresatora do np. MME została przestawiona na fig. 3, na której adresy IP MME z aliasami (takimi jak obszary śledzenia) są przechowywane na 31 w systemie nazw domen (DNS, ang. domain name system) serwera nazw 25. W tym przykładzie, adresy IP MME lub nazwy domen (DN) są zapewnione dla węzła 27 RAN O&M na 32 za pomocą węzła 26 CN O&M. Następnie, adresy IP MME lub DN są zapewnione na enb 15 za pomocą RAN O&M 27 na 33. Jeśli enb odbiera DN z węzła 27 RAN O&M, nie adresy IP, enb 15 musi wysyłać DN MME do serwera nazw 25 DNS żądając adresu IP dla tego MME. Zostało to przedstawione strzałką 34. W odpowiedzi na żądanie, serwer nazw 25 DNS wysyła adres IP MME z powrotem do enb 15 na 35. [0007] Przykład rozwiązania według stanu techniki ujawniono w dokumencie "Aspects for MME pool configuration updates and enb Introduction", projekt 3gpp; r , 3rd generation partnership project (3gpp), Tom. RAN WG3, no. Shenzhen, Chiny; 26 marca [0008] Wadą rozwiązania według stanu techniki jest to, że adresy IP wszystkich MME (lub innych węzłów obsługowych) muszą być dostępne w obydwu systemach CN i RAN O&M dla aktualizacji enb dostępnych MME lub innych węzłów obsługowych. Zatem, istnieje zapotrzebowanie na dodatkowe rozwiązanie, które skutecznie aktualizuje niezbędne informacje enb, takie jak adresy IP dla węzłów obsługowych, takich jak MME. STRESZCZENIE [0009] Odpowiednio, jednym z przedmiotów wynalazku jest zapewnienie usprawnionego sposobu w radiowej stacji bazowej aktualizacji informacji na węzłach sieci komunikacyjnej obsługującej obszar śledzenia, w którym umieszczona jest radiowa stacja bazowa. [0010] Według pierwszego przedmiotu wynalazku, cel ten zostaje osiągnięty za pomocą sposobu określonego w części znamiennej zastrzeżenia 1, która określa, że informacja na węzłach sieci komunikacyjnej jest aktualizowana za pomocą sposobu, który wykonuje etapy: żądania aktualizacji informacji wysyłając tożsamość obszaru śledzenia do serwera sieci komunikacyjnej; i odbierania z serwera sieci komunikacyjnej informacji o węzłach obsługowych sieci komunikacyjnej. [0011] Innym przedmiotem wynalazku jest zapewnienie usprawnionej radiowej stacji bazowej dla aktualizacji informacji na węzłach sieci komunikacyjnej obsługujących obszar śledzenia, w którym umieszczona jest radiowa stacja bazowa.

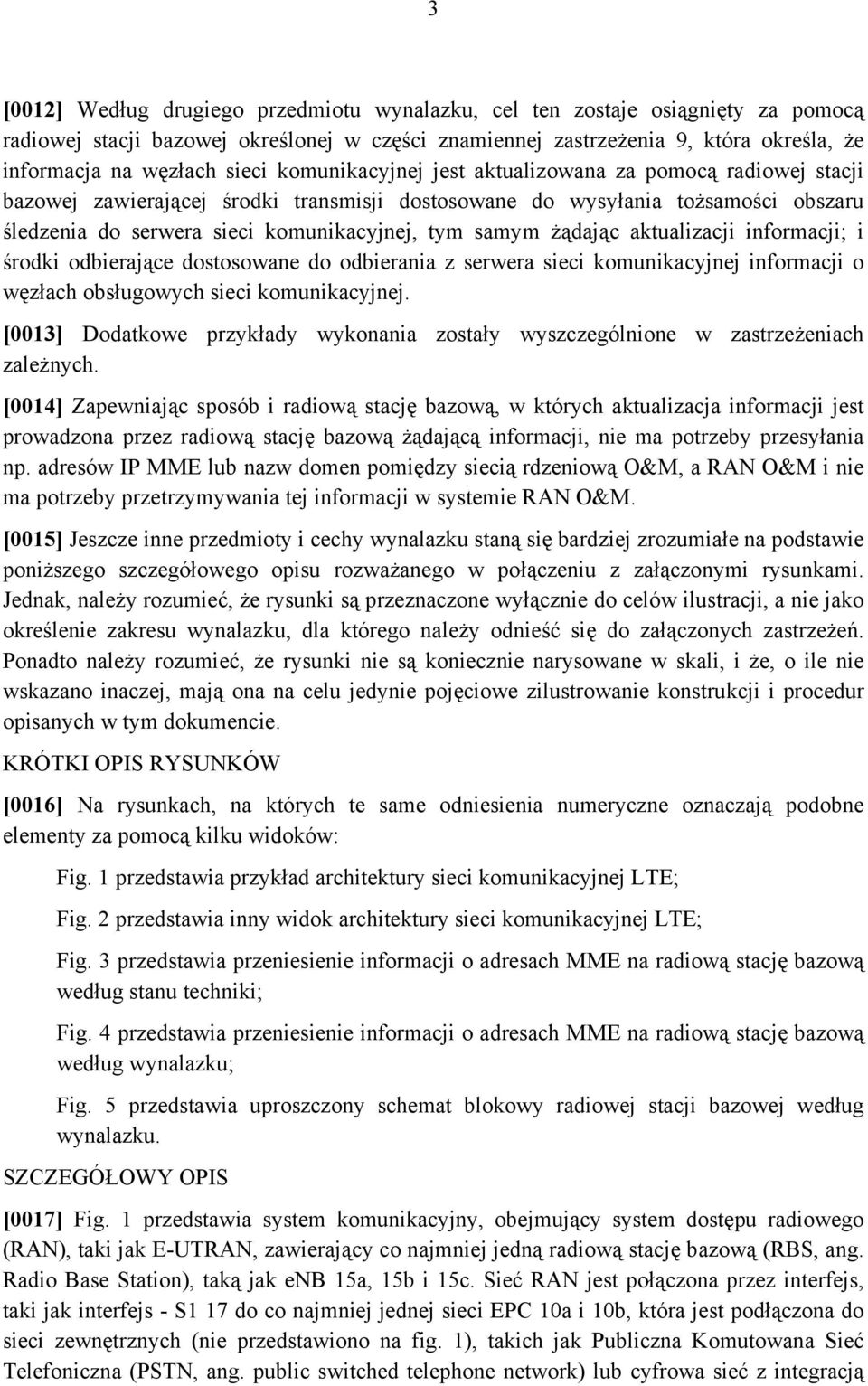

4 3 [0012] Według drugiego przedmiotu wynalazku, cel ten zostaje osiągnięty za pomocą radiowej stacji bazowej określonej w części znamiennej zastrzeżenia 9, która określa, że informacja na węzłach sieci komunikacyjnej jest aktualizowana za pomocą radiowej stacji bazowej zawierającej środki transmisji dostosowane do wysyłania tożsamości obszaru śledzenia do serwera sieci komunikacyjnej, tym samym żądając aktualizacji informacji; i środki odbierające dostosowane do odbierania z serwera sieci komunikacyjnej informacji o węzłach obsługowych sieci komunikacyjnej. [0013] Dodatkowe przykłady wykonania zostały wyszczególnione w zastrzeżeniach zależnych. [0014] Zapewniając sposób i radiową stację bazową, w których aktualizacja informacji jest prowadzona przez radiową stację bazową żądającą informacji, nie ma potrzeby przesyłania np. adresów IP MME lub nazw domen pomiędzy siecią rdzeniową O&M, a RAN O&M i nie ma potrzeby przetrzymywania tej informacji w systemie RAN O&M. [0015] Jeszcze inne przedmioty i cechy wynalazku staną się bardziej zrozumiałe na podstawie poniższego szczegółowego opisu rozważanego w połączeniu z załączonymi rysunkami. Jednak, należy rozumieć, że rysunki są przeznaczone wyłącznie do celów ilustracji, a nie jako określenie zakresu wynalazku, dla którego należy odnieść się do załączonych zastrzeżeń. Ponadto należy rozumieć, że rysunki nie są koniecznie narysowane w skali, i że, o ile nie wskazano inaczej, mają ona na celu jedynie pojęciowe zilustrowanie konstrukcji i procedur opisanych w tym dokumencie. KRÓTKI OPIS RYSUNKÓW [0016] Na rysunkach, na których te same odniesienia numeryczne oznaczają podobne elementy za pomocą kilku widoków: Fig. 1 przedstawia przykład architektury sieci komunikacyjnej LTE; Fig. 2 przedstawia inny widok architektury sieci komunikacyjnej LTE; Fig. 3 przedstawia przeniesienie informacji o adresach MME na radiową stację bazową według stanu techniki; Fig. 4 przedstawia przeniesienie informacji o adresach MME na radiową stację bazową według wynalazku; Fig. 5 przedstawia uproszczony schemat blokowy radiowej stacji bazowej według wynalazku. SZCZEGÓŁOWY OPIS [0017] Fig. 1 przedstawia system komunikacyjny, obejmujący system dostępu radiowego (RAN), taki jak E-UTRAN, zawierający co najmniej jedną radiową stację bazową (RBS, ang. Radio Base Station), taką jak enb 15a, 15b i 15c. Sieć RAN jest połączona przez interfejs, taki jak interfejs - S1 17 do co najmniej jednej sieci EPC 10a i 10b, która jest podłączona do sieci zewnętrznych (nie przedstawiono na fig. 1), takich jak Publiczna Komutowana Sieć Telefoniczna (PSTN, ang. public switched telephone network) lub cyfrowa sieć z integracją

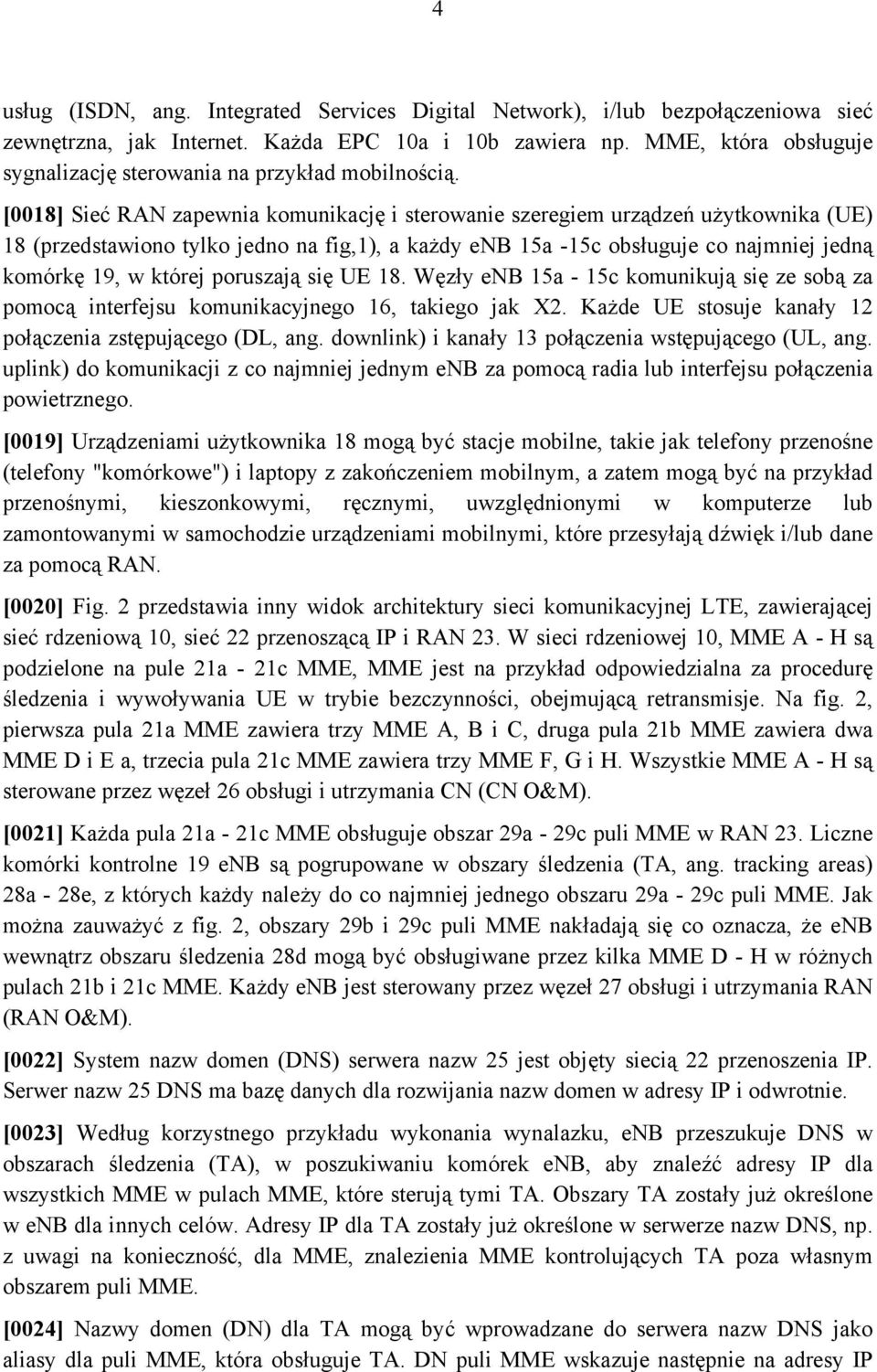

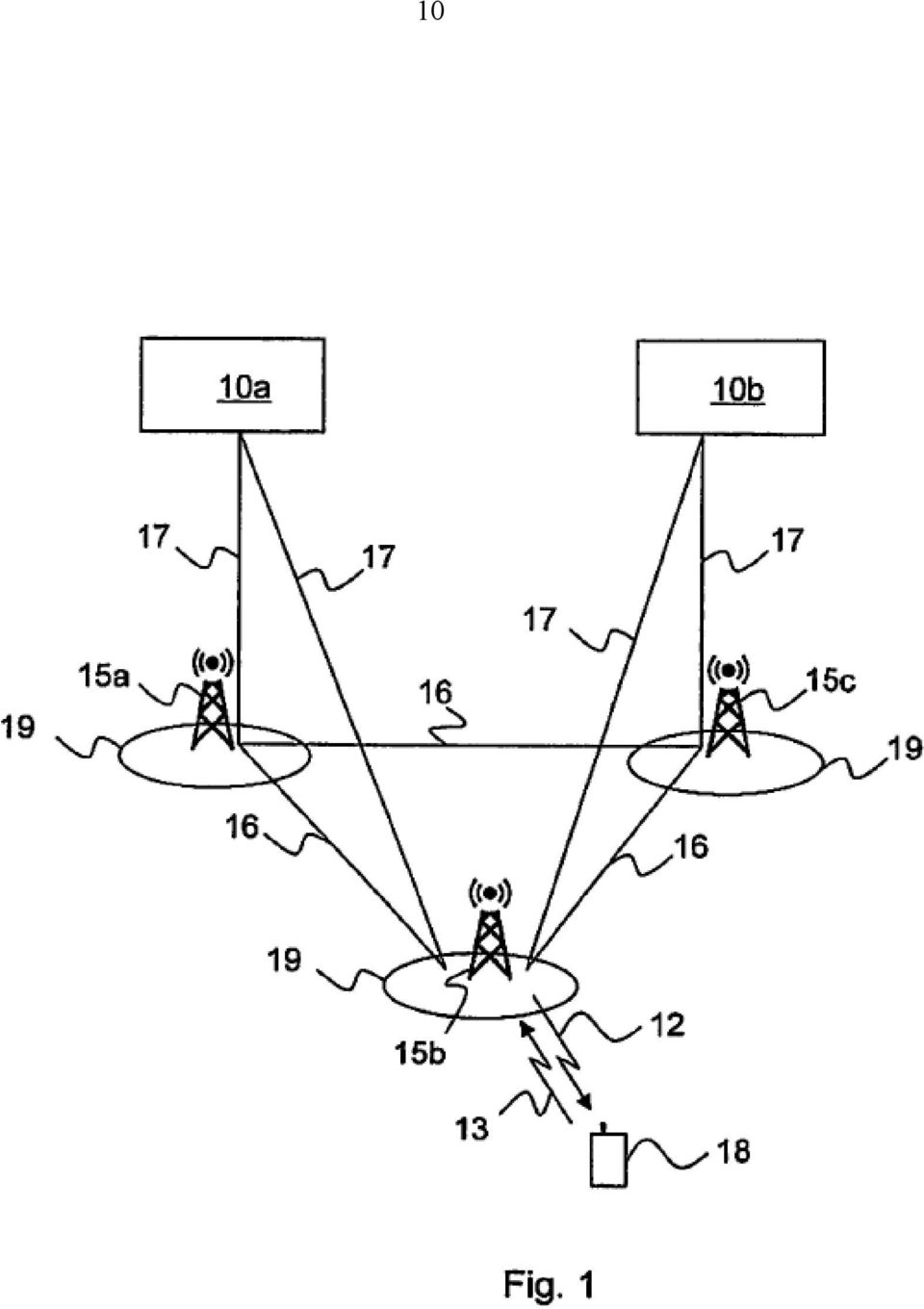

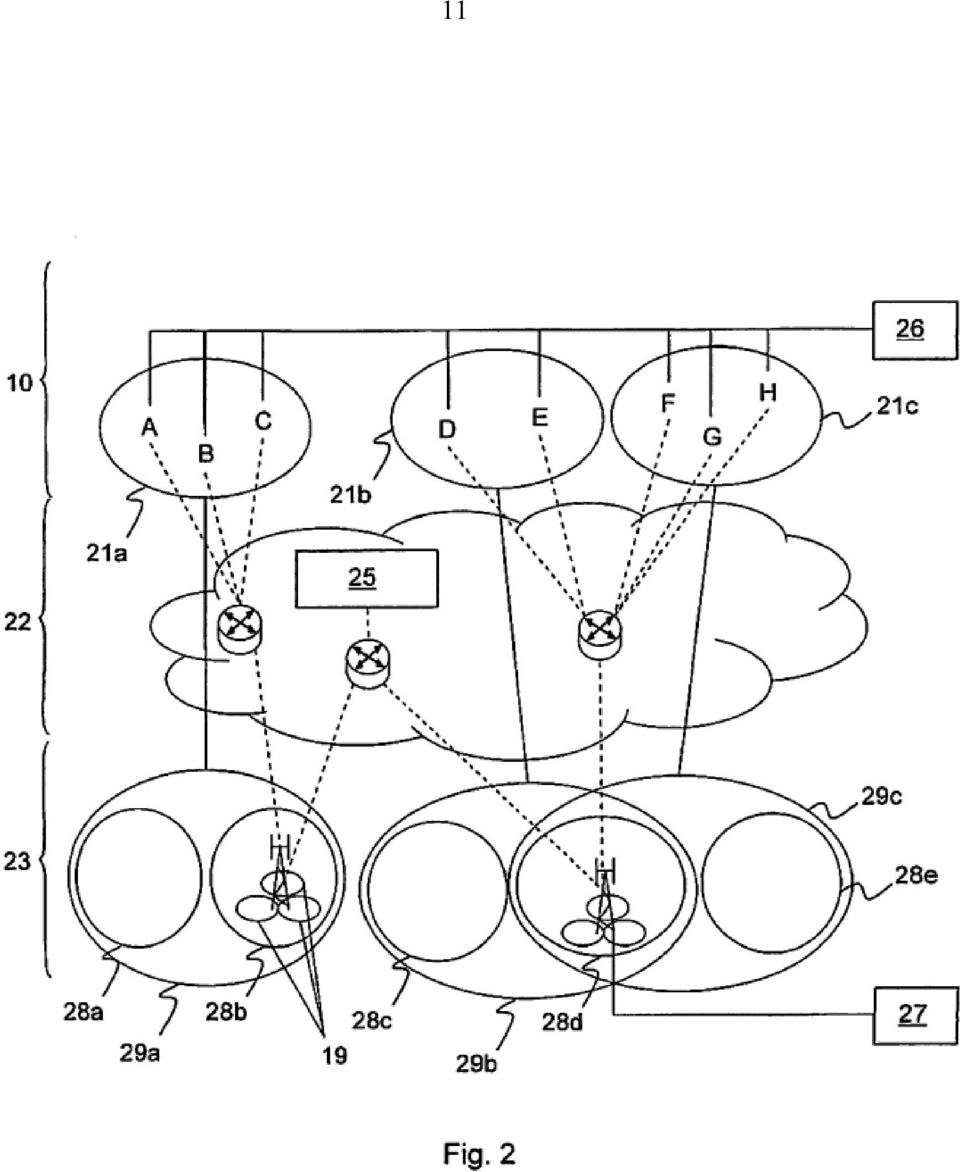

5 4 usług (ISDN, ang. Integrated Services Digital Network), i/lub bezpołączeniowa sieć zewnętrzna, jak Internet. Każda EPC 10a i 10b zawiera np. MME, która obsługuje sygnalizację sterowania na przykład mobilnością. [0018] Sieć RAN zapewnia komunikację i sterowanie szeregiem urządzeń użytkownika (UE) 18 (przedstawiono tylko jedno na fig,1), a każdy enb 15a -15c obsługuje co najmniej jedną komórkę 19, w której poruszają się UE 18. Węzły enb 15a - 15c komunikują się ze sobą za pomocą interfejsu komunikacyjnego 16, takiego jak X2. Każde UE stosuje kanały 12 połączenia zstępującego (DL, ang. downlink) i kanały 13 połączenia wstępującego (UL, ang. uplink) do komunikacji z co najmniej jednym enb za pomocą radia lub interfejsu połączenia powietrznego. [0019] Urządzeniami użytkownika 18 mogą być stacje mobilne, takie jak telefony przenośne (telefony "komórkowe") i laptopy z zakończeniem mobilnym, a zatem mogą być na przykład przenośnymi, kieszonkowymi, ręcznymi, uwzględnionymi w komputerze lub zamontowanymi w samochodzie urządzeniami mobilnymi, które przesyłają dźwięk i/lub dane za pomocą RAN. [0020] Fig. 2 przedstawia inny widok architektury sieci komunikacyjnej LTE, zawierającej sieć rdzeniową 10, sieć 22 przenoszącą IP i RAN 23. W sieci rdzeniowej 10, MME A - H są podzielone na pule 21a - 21c MME, MME jest na przykład odpowiedzialna za procedurę śledzenia i wywoływania UE w trybie bezczynności, obejmującą retransmisje. Na fig. 2, pierwsza pula 21a MME zawiera trzy MME A, B i C, druga pula 21b MME zawiera dwa MME D i E a, trzecia pula 21c MME zawiera trzy MME F, G i H. Wszystkie MME A - H są sterowane przez węzeł 26 obsługi i utrzymania CN (CN O&M). [0021] Każda pula 21a - 21c MME obsługuje obszar 29a - 29c puli MME w RAN 23. Liczne komórki kontrolne 19 enb są pogrupowane w obszary śledzenia (TA, ang. tracking areas) 28a - 28e, z których każdy należy do co najmniej jednego obszaru 29a - 29c puli MME. Jak można zauważyć z fig. 2, obszary 29b i 29c puli MME nakładają się co oznacza, że enb wewnątrz obszaru śledzenia 28d mogą być obsługiwane przez kilka MME D - H w różnych pulach 21b i 21c MME. Każdy enb jest sterowany przez węzeł 27 obsługi i utrzymania RAN (RAN O&M). [0022] System nazw domen (DNS) serwera nazw 25 jest objęty siecią 22 przenoszenia IP. Serwer nazw 25 DNS ma bazę danych dla rozwijania nazw domen w adresy IP i odwrotnie. [0023] Według korzystnego przykładu wykonania wynalazku, enb przeszukuje DNS w obszarach śledzenia (TA), w poszukiwaniu komórek enb, aby znaleźć adresy IP dla wszystkich MME w pulach MME, które sterują tymi TA. Obszary TA zostały już określone w enb dla innych celów. Adresy IP dla TA zostały już określone w serwerze nazw DNS, np. z uwagi na konieczność, dla MME, znalezienia MME kontrolujących TA poza własnym obszarem puli MME. [0024] Nazwy domen (DN) dla TA mogą być wprowadzane do serwera nazw DNS jako aliasy dla puli MME, która obsługuje TA. DN puli MME wskazuje następnie na adresy IP

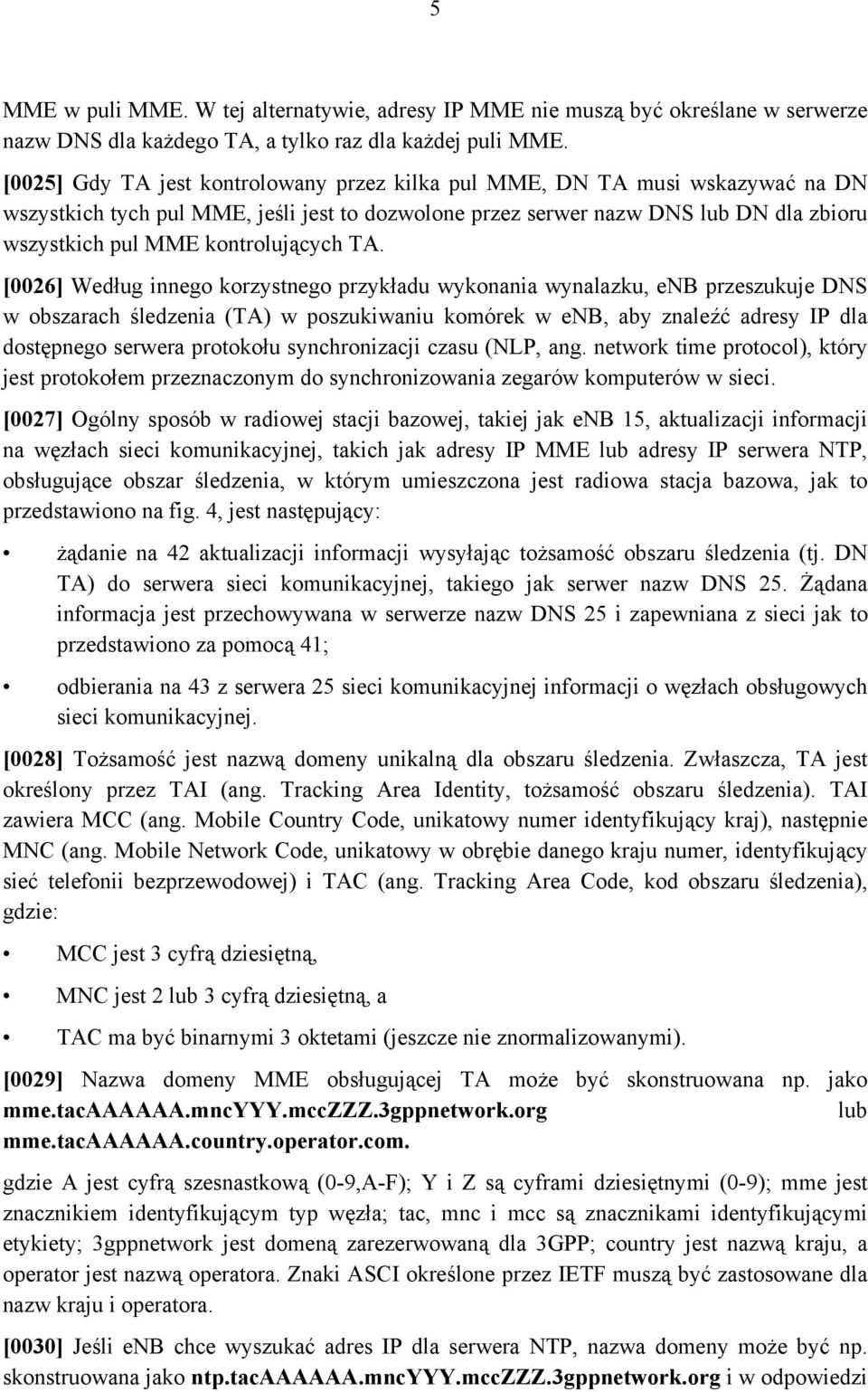

6 5 MME w puli MME. W tej alternatywie, adresy IP MME nie muszą być określane w serwerze nazw DNS dla każdego TA, a tylko raz dla każdej puli MME. [0025] Gdy TA jest kontrolowany przez kilka pul MME, DN TA musi wskazywać na DN wszystkich tych pul MME, jeśli jest to dozwolone przez serwer nazw DNS lub DN dla zbioru wszystkich pul MME kontrolujących TA. [0026] Według innego korzystnego przykładu wykonania wynalazku, enb przeszukuje DNS w obszarach śledzenia (TA) w poszukiwaniu komórek w enb, aby znaleźć adresy IP dla dostępnego serwera protokołu synchronizacji czasu (NLP, ang. network time protocol), który jest protokołem przeznaczonym do synchronizowania zegarów komputerów w sieci. [0027] Ogólny sposób w radiowej stacji bazowej, takiej jak enb 15, aktualizacji informacji na węzłach sieci komunikacyjnej, takich jak adresy IP MME lub adresy IP serwera NTP, obsługujące obszar śledzenia, w którym umieszczona jest radiowa stacja bazowa, jak to przedstawiono na fig. 4, jest następujący: żądanie na 42 aktualizacji informacji wysyłając tożsamość obszaru śledzenia (tj. DN TA) do serwera sieci komunikacyjnej, takiego jak serwer nazw DNS 25. Żądana informacja jest przechowywana w serwerze nazw DNS 25 i zapewniana z sieci jak to przedstawiono za pomocą 41; odbierania na 43 z serwera 25 sieci komunikacyjnej informacji o węzłach obsługowych sieci komunikacyjnej. [0028] Tożsamość jest nazwą domeny unikalną dla obszaru śledzenia. Zwłaszcza, TA jest określony przez TAI (ang. Tracking Area Identity, tożsamość obszaru śledzenia). TAI zawiera MCC (ang. Mobile Country Code, unikatowy numer identyfikujący kraj), następnie MNC (ang. Mobile Network Code, unikatowy w obrębie danego kraju numer, identyfikujący sieć telefonii bezprzewodowej) i TAC (ang. Tracking Area Code, kod obszaru śledzenia), gdzie: MCC jest 3 cyfrą dziesiętną, MNC jest 2 lub 3 cyfrą dziesiętną, a TAC ma być binarnymi 3 oktetami (jeszcze nie znormalizowanymi). [0029] Nazwa domeny MME obsługującej TA może być skonstruowana np. jako mme.tacaaaaaa.mncyyy.mcczzz.3gppnetwork.org lub mme.tacaaaaaa.country.operator.com. gdzie A jest cyfrą szesnastkową (0-9,A-F); Y i Z są cyframi dziesiętnymi (0-9); mme jest znacznikiem identyfikującym typ węzła; tac, mnc i mcc są znacznikami identyfikującymi etykiety; 3gppnetwork jest domeną zarezerwowaną dla 3GPP; country jest nazwą kraju, a operator jest nazwą operatora. Znaki ASCI określone przez IETF muszą być zastosowane dla nazw kraju i operatora. [0030] Jeśli enb chce wyszukać adres IP dla serwera NTP, nazwa domeny może być np. skonstruowana jako ntp.tacaaaaaa.mncyyy.mcczzz.3gppnetwork.org i w odpowiedzi

7 6 odbierać jeden lub większą liczbę adresów IP na serwery NTP, z których enb może uzyskiwać sygnały czasu. Zatem, nie ma potrzeby konfigurować każdego enb, z którym serwer NTP może mieć kontakt, zamiast tego otrzymuje adres IP na serwer NTP najlepiej dla enb w konkretnym TA. [0031] Jest to zgodne także z aktualnie określonymi nazwami domen internetowych dla węzłów sieci 3GPP w 3GPP TS [0032] W powyższych przykładach wykonania wymieniono adresy IP węzłów MME i serwerów NTP. Jednak, znawca zdaje sobie sprawę, że ten sposób będzie się bardzo dobrze sprawdzał dla dowolnego dostępnego węzła/serwera i będzie wybierany w oparciu o lokalizację klienta. [0033] Etapy 42 i 43 są wykonywane automatycznie dla wszystkich enb 15, po skonfigurowaniu serwera nazw DNS 25. Alternatywnie, żądanie jest wysyłane, gdy radiowa stacja bazowa jest najpierw wprowadzona do systemu sieci komunikacyjnej lub żądanie jest wysyłane z wcześniej ustalonym przedziałem czasowym. Ponadto, żądanie może być wysyłane podczas odbierania komunikatu polecenia aktualizacji z węzła konserwacji, takiego jak RAN O&M 27 lub może być uruchomione z wykryciem defektu lub innym stanem w radiowej stacji bazowej. [0034] Fig. 5 przedstawia radiową stację bazową 15, taką jak enb, według wynalazku do aktualizacji informacji o węzłach sieci komunikacyjnej obsługujących obszar śledzenia, w którym umieszczona jest radiowa stacja bazowa 15. Radiowa stacja bazowa zawiera między innymi środki transmisji 51 dostosowane do wysyłania tożsamości obszaru śledzenia do serwera sieci komunikacyjnej, tym samym żądając aktualizacji informacji; środki odbierające 52 dostosowane do odbierania z serwera sieci komunikacyjnej informacji o węzłach obsługowych sieci komunikacyjnej. [0035] Zatem, chociaż przedstawiono, opisano i wskazano kluczowe nowatorskie cechy wynalazku w zastosowaniu do jego korzystnego przykładu wykonania, należy rozumieć, że znawcy mogą dokonać różnych pominięć, podstawień i zmian postaci i szczegółów przedstawionych urządzeń i ich pracy. Na przykład, należy wyraźnie rozumieć, że wszystkie połączenia tych elementów i/lub etapów sposobu, które pełnią zasadniczo tą samą funkcję w zasadniczo podobny sposób, dla uzyskania tych samych rezultatów mieszczą się w zakresie wynalazku. Ponadto, należy zauważyć, że konstrukcje i/lub elementy i/lub etapy sposobu przedstawione i/lub opisane w połączeniu z dowolną ujawnioną postacią lub przykładem wykonania wynalazku mogą być włączone w każdą inną ujawnioną lub opisaną postać lub przykład wykonania, jako ogólnie kwestia wyboru projektu. Zatem, intencją jest jedynie ograniczenie określone zakresem załączonych zastrzeżeń. [0036] Wyrażenia, takie jak "obejmuje", "zawiera", "mieści", "składa się z, "ma", "jest", stosowane do opisania i zastrzeżenia wynalazku mają być interpretowane w sposób niewyłączny, a mianowicie pozwalając na obecność produktów, komponentów i elementów, które nie zostały wyraźnie opisane. Odniesienie do liczby pojedynczej również należy interpretować jako dotyczące liczby mnogiej i odwrotnie.

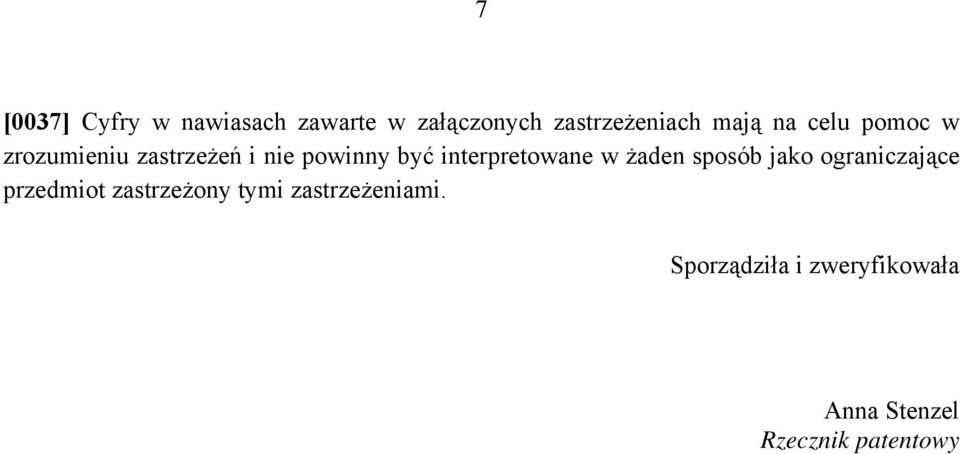

8 7 [0037] Cyfry w nawiasach zawarte w załączonych zastrzeżeniach mają na celu pomoc w zrozumieniu zastrzeżeń i nie powinny być interpretowane w żaden sposób jako ograniczające przedmiot zastrzeżony tymi zastrzeżeniami. Sporządziła i zweryfikowała Anna Stenzel Rzecznik patentowy

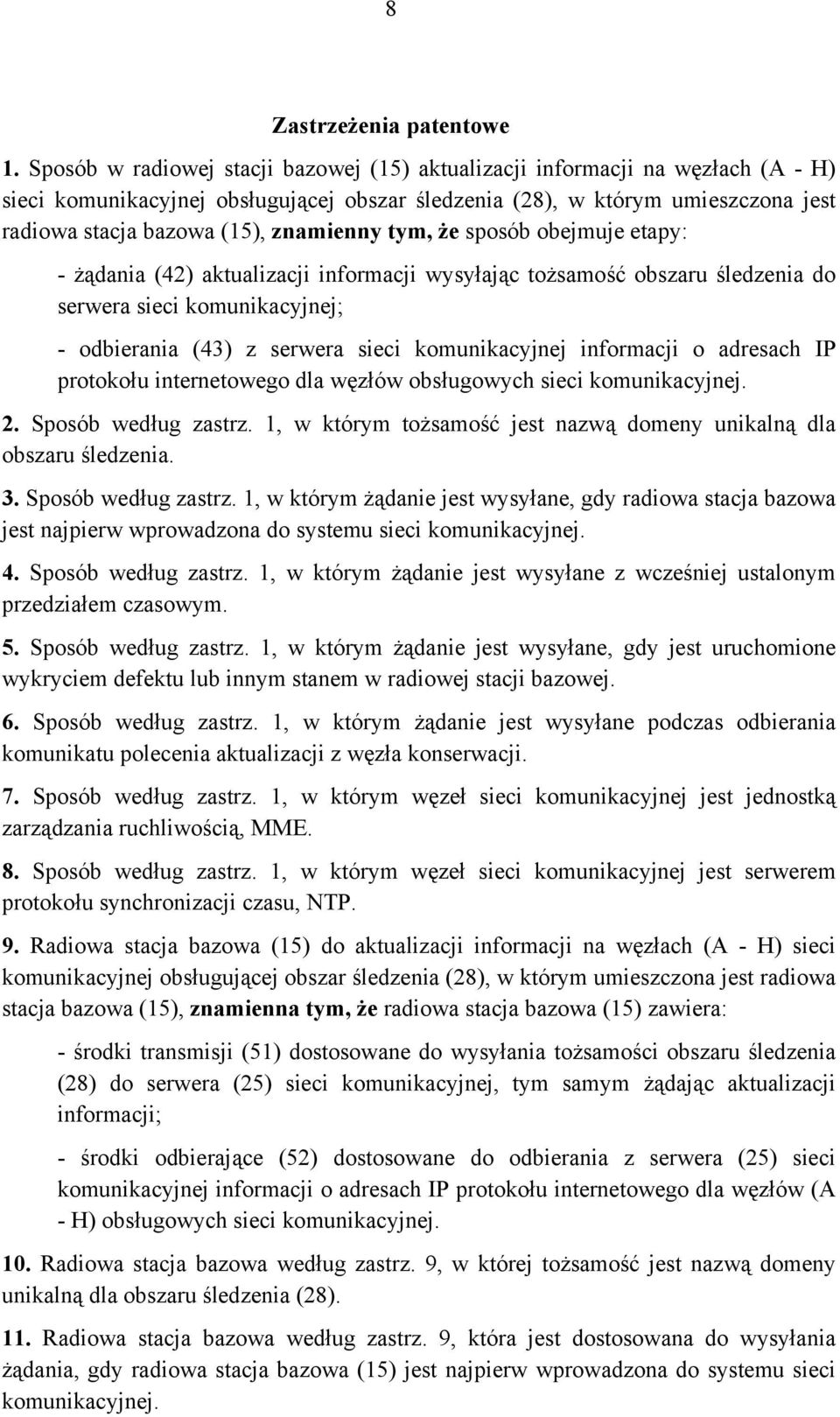

9 8 Zastrzeżenia patentowe 1. Sposób w radiowej stacji bazowej (15) aktualizacji informacji na węzłach (A - H) sieci komunikacyjnej obsługującej obszar śledzenia (28), w którym umieszczona jest radiowa stacja bazowa (15), znamienny tym, że sposób obejmuje etapy: - żądania (42) aktualizacji informacji wysyłając tożsamość obszaru śledzenia do serwera sieci komunikacyjnej; - odbierania (43) z serwera sieci komunikacyjnej informacji o adresach IP protokołu internetowego dla węzłów obsługowych sieci komunikacyjnej. 2. Sposób według zastrz. 1, w którym tożsamość jest nazwą domeny unikalną dla obszaru śledzenia. 3. Sposób według zastrz. 1, w którym żądanie jest wysyłane, gdy radiowa stacja bazowa jest najpierw wprowadzona do systemu sieci komunikacyjnej. 4. Sposób według zastrz. 1, w którym żądanie jest wysyłane z wcześniej ustalonym przedziałem czasowym. 5. Sposób według zastrz. 1, w którym żądanie jest wysyłane, gdy jest uruchomione wykryciem defektu lub innym stanem w radiowej stacji bazowej. 6. Sposób według zastrz. 1, w którym żądanie jest wysyłane podczas odbierania komunikatu polecenia aktualizacji z węzła konserwacji. 7. Sposób według zastrz. 1, w którym węzeł sieci komunikacyjnej jest jednostką zarządzania ruchliwością, MME. 8. Sposób według zastrz. 1, w którym węzeł sieci komunikacyjnej jest serwerem protokołu synchronizacji czasu, NTP. 9. Radiowa stacja bazowa (15) do aktualizacji informacji na węzłach (A - H) sieci komunikacyjnej obsługującej obszar śledzenia (28), w którym umieszczona jest radiowa stacja bazowa (15), znamienna tym, że radiowa stacja bazowa (15) zawiera: - środki transmisji (51) dostosowane do wysyłania tożsamości obszaru śledzenia (28) do serwera (25) sieci komunikacyjnej, tym samym żądając aktualizacji informacji; - środki odbierające (52) dostosowane do odbierania z serwera (25) sieci komunikacyjnej informacji o adresach IP protokołu internetowego dla węzłów (A - H) obsługowych sieci komunikacyjnej. 10. Radiowa stacja bazowa według zastrz. 9, w której tożsamość jest nazwą domeny unikalną dla obszaru śledzenia (28). 11. Radiowa stacja bazowa według zastrz. 9, która jest dostosowana do wysyłania żądania, gdy radiowa stacja bazowa (15) jest najpierw wprowadzona do systemu sieci komunikacyjnej.

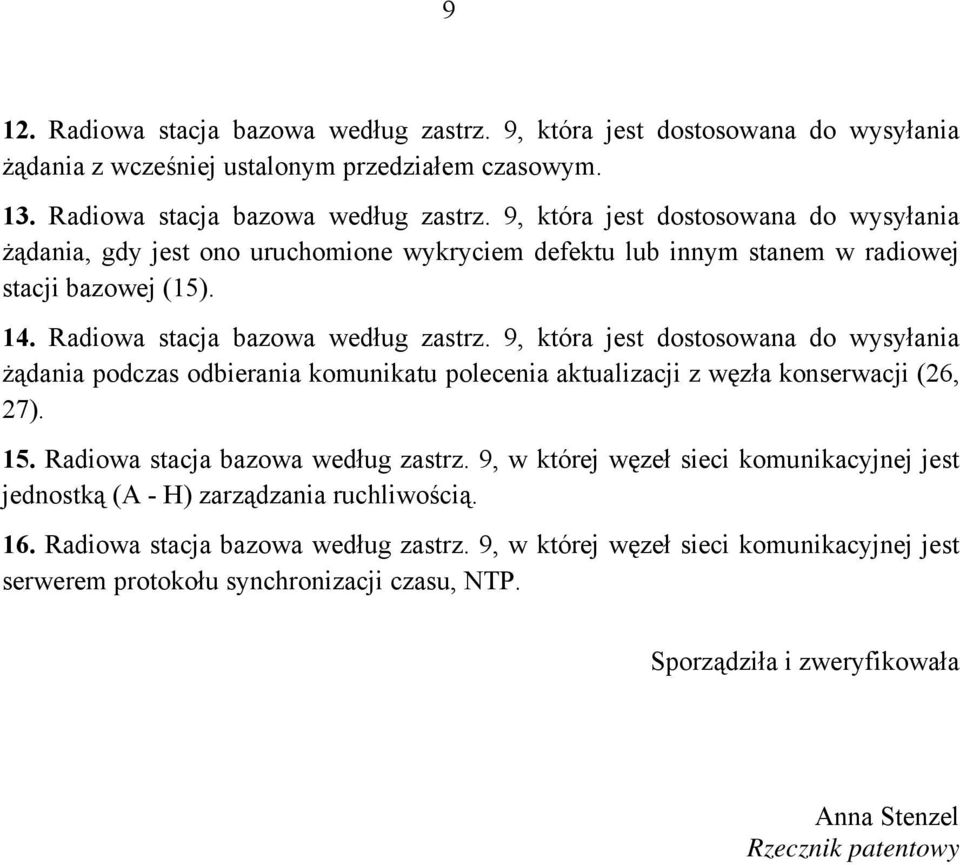

10 9 12. Radiowa stacja bazowa według zastrz. 9, która jest dostosowana do wysyłania żądania z wcześniej ustalonym przedziałem czasowym. 13. Radiowa stacja bazowa według zastrz. 9, która jest dostosowana do wysyłania żądania, gdy jest ono uruchomione wykryciem defektu lub innym stanem w radiowej stacji bazowej (15). 14. Radiowa stacja bazowa według zastrz. 9, która jest dostosowana do wysyłania żądania podczas odbierania komunikatu polecenia aktualizacji z węzła konserwacji (26, 27). 15. Radiowa stacja bazowa według zastrz. 9, w której węzeł sieci komunikacyjnej jest jednostką (A - H) zarządzania ruchliwością. 16. Radiowa stacja bazowa według zastrz. 9, w której węzeł sieci komunikacyjnej jest serwerem protokołu synchronizacji czasu, NTP. Sporządziła i zweryfikowała Anna Stenzel Rzecznik patentowy

11 10

12 11

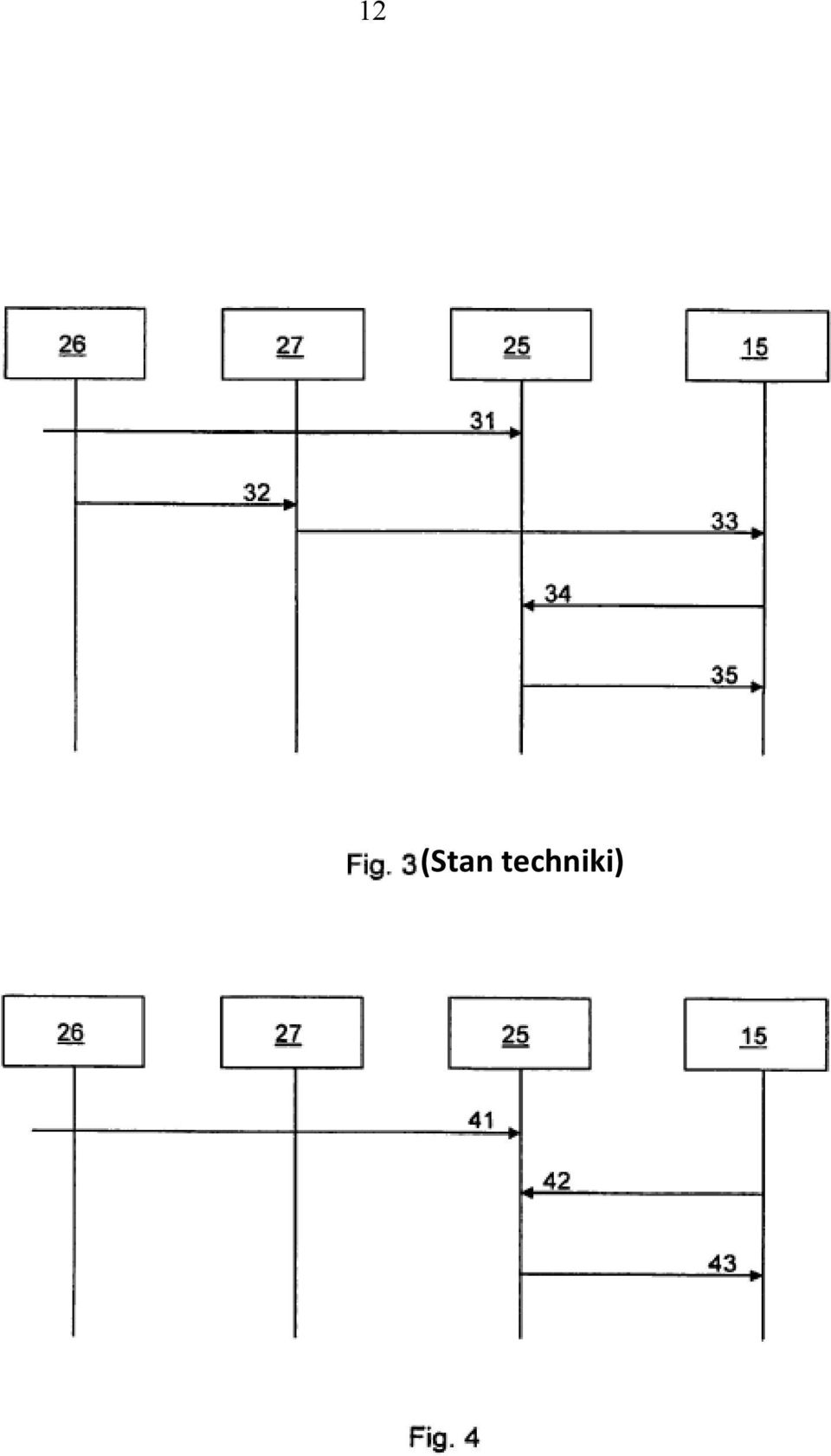

13 12 (Stan techniki)

14 13
