1 RZECZPOSPOLITA POLSKA (12) TŁUMACZENIE PATENTU EUROPEJSKIEGO (19) PL (11) PL/EP (96) Data i numer zgłoszenia patentu europejskiego: (13) (1) T3 Int.Cl. H04W 28/12 (09.01) H04W 92/12 (09.01) Urząd Patentowy Rzeczypospolitej Polskiej (97) O udzieleniu patentu europejskiego ogłoszono: Europejski Biuletyn Patentowy 11/1 EP B1 (4) Tytuł wynalazku: Sposób sterowania przepływem danych w systemie komunikacji mobilnej () Pierwszeństwo: (43) Zgłoszenie ogłoszono: w Europejskim Biuletynie Patentowym nr 06/07 (4) O złożeniu tłumaczenia patentu ogłoszono: Wiadomości Urzędu Patentowego 12/0 (73) Uprawniony z patentu: Alcatel Lucent, Paris, FR (72) Twórca(y) wynalazku: PL/EP T3 HAJO BAKKER, Eberdingen, DE BERND HABERLAND, Stuttgart, DE ANNE AGIN, Chatillon, FR (74) Pełnomocnik: rzecz. pat. Józef Własienko POLSERVICE KANCELARIA RZECZNIKÓW PATENTOWYCH SP. Z O.O. ul. Bluszczańska Warszawa Uwaga: W ciągu dziewięciu miesięcy od publikacji informacji o udzieleniu patentu europejskiego, każda osoba może wnieść do Europejskiego Urzędu Patentowego sprzeciw dotyczący udzielonego patentu europejskiego. Sprzeciw wnosi się w formie uzasadnionego na piśmie oświadczenia. Uważa się go za wniesiony dopiero z chwilą wniesienia opłaty za sprzeciw (Art. 99 (1) Konwencji o udzielaniu patentów europejskich).

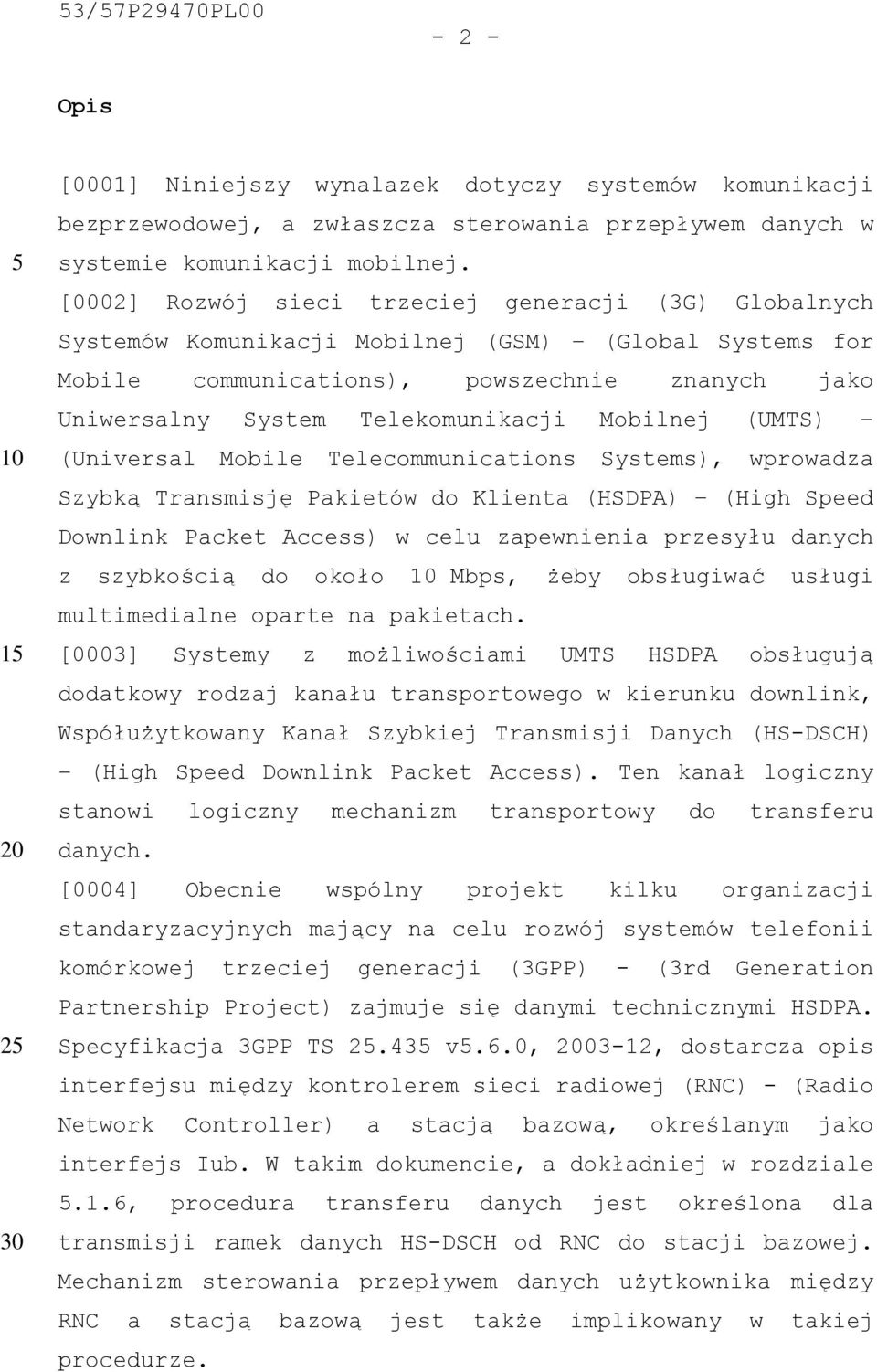

2 3/7P29470PL Opis [0001] Niniejszy wynalazek dotyczy systemów komunikacji bezprzewodowej, a zwłaszcza sterowania przepływem danych w systemie komunikacji mobilnej. [0002] Rozwój sieci trzeciej generacji (3G) Globalnych Systemów Komunikacji Mobilnej (GSM) (Global Systems for Mobile communications), powszechnie znanych jako Uniwersalny System Telekomunikacji Mobilnej (UMTS) (Universal Mobile Telecommunications Systems), wprowadza Szybką Transmisję Pakietów do Klienta (HSDPA) (High Speed Downlink Packet Access) w celu zapewnienia przesyłu danych z szybkością do około Mbps, żeby obsługiwać usługi multimedialne oparte na pakietach. [0003] Systemy z możliwościami UMTS HSDPA obsługują dodatkowy rodzaj kanału transportowego w kierunku downlink, Współużytkowany Kanał Szybkiej Transmisji Danych (HS-DSCH) (High Speed Downlink Packet Access). Ten kanał logiczny stanowi logiczny mechanizm transportowy do transferu danych. [0004] Obecnie wspólny projekt kilku organizacji standaryzacyjnych mający na celu rozwój systemów telefonii komórkowej trzeciej generacji (3GPP) - (3rd Generation Partnership Project) zajmuje się danymi technicznymi HSDPA. Specyfikacja 3GPP TS.43 v.6.0, 03-12, dostarcza opis interfejsu między kontrolerem sieci radiowej (RNC) - (Radio Network Controller) a stacją bazową, określanym jako interfejs Iub. W takim dokumencie, a dokładniej w rozdziale.1.6, procedura transferu danych jest określona dla transmisji ramek danych HS-DSCH od RNC do stacji bazowej. Mechanizm sterowania przepływem danych użytkownika między RNC a stacją bazową jest także implikowany w takiej procedurze.

3 -3- [000] Ponieważ rzeczywista przepustowość na interfejsie Iub jest ograniczona, ze względu na fakt, że stacja bazowa będzie podłączona do RNC za pośrednictwem jednego lub kilku fizycznych łączy komunikacyjnych, takich jak łącza 2,048 Mbps (E1) lub łącza Mbps (STM-1), wadą określonego w stanie techniki sposobu sterowania przepływem danych użytkownika stacji bazowej opartej na RNC jest to, że on tylko steruje poszczególnymi przepływami danych użytkownika, to jest, jak duży ruch HSDPA poszczególny użytkownik może odbierać z RNC. Na podstawie rozkładu terminali użytkownika i jakości interfejsu radiowego dla komórki radiowej z ruchem HSDPA oraz w przypadku, na przykład, gdy stacja bazowa musi obsłużyć kilka takich komórek, istnieje prawdopodobieństwo, że całkowity przepływ przesyłu danych w interfejsie Iub, który jest sumą wszystkich indywidualnych przypadków przepływu danych użytkownika, przekracza maksymalną dostępną przepustowość interfejsu Iub, to znaczy w interfejsie Iub występuje sytuacja przeciążalności. [0006] Dokument WO 03/0167 przedstawia sposób i odpowiednie jednostki do sterowania ruchem w sieci opartej na IP. W szczególności, dokument WO 03/0167 przedstawia nową strukturę ramki FP (FP= Frame Protocol) lub struktury danych dotyczącej transmisji danych w interfejsie Iub dla HSDPA. Kilka pól (pewna liczba jednostek danych usługowych, rozmiar bufora użytkownika itp.) są zapewnione do obsługiwania mechanizmu sterowania przepływem w interfejsie Iub. Stacja bazowa wykorzystuje te informacje tak, że ruch o najwyższym priorytecie i największej ilości danych w buforze RNC dostaje dostęp do kanału HSDPA wcześniej niż przepływ, który ma niższy priorytet oraz mniejszą ilość danych. Korzystając z tej metody, stacja bazowa działa jako jednostka sterowania przepływem znajdująca się na końcu interfejsu Iub w kierunku downlink. W porównaniu do

4 -4- jednostki sterowania przepływem znajdującej się na początku interfejsu Iub w kierunku downlink, stacja bazowa może zareagować zbyt późno, w przypadku wystąpienia sytuacji przeciążenia na interfejsie Iub. Ponadto, w przypadku, jednostki sterowania przepływem znajdującej się na każdym końcu interfejsów Iub w kierunku downlink w każdej stacji bazowej wymagana jest jednostka sterowania przepływem. [0007] Dokument EP A1 przedstawia sposób sterowania transmisją danych w systemie komunikacji radiowej z hierarchiczną strukturą sieciową. Urządzenie o niskiej hierarchiczności przesyła sygnalizację opartą na obciążeniu do urządzenia o wysokiej hierarchiczności, przy czym urządzenie o wysokiej hierarchiczności przeprowadza sterowanie możliwościami przesyłowymi urządzenia o niskiej hierarchiczności opartego na sygnalizacji opartej na obciążeniu. [0008] Publikacja Haberland i inni 3G Evolution towards high speed downlink packet access, Alcatel Telecommunications Review, Alcatel, październik 03 r. opisuje nową jednostkę MAC MAC-hs w Węźle B do sterowania HS-DSCH. Głównymi zadaniami MAC-hs są sterowanie przepływem do interfejsu Iub, buforowanie danych pakietowych w kolejkach priorytetowych, szeregowanie pakietów i obsługiwanie priorytetowe, oraz szybkie szeregowanie pakietu do zarządzania zasobami HS-DSCH. [0009] Celem wynalazku, jest rozwiązanie powyższego problemu technicznego i zapewnienie udoskonalonego sposobu sterowania przepływem danych dla interfejsu Iub między RNC a stacją bazową. [00] Cel ten osiągnięto przez sposób sterowania przepływem danych między RNC a stacją bazową systemu komunikacji mobilnej UMTS z możliwościami HSDPA (HSDPA capability) według zastrzeżenia 1; kontroler sieci radiowej

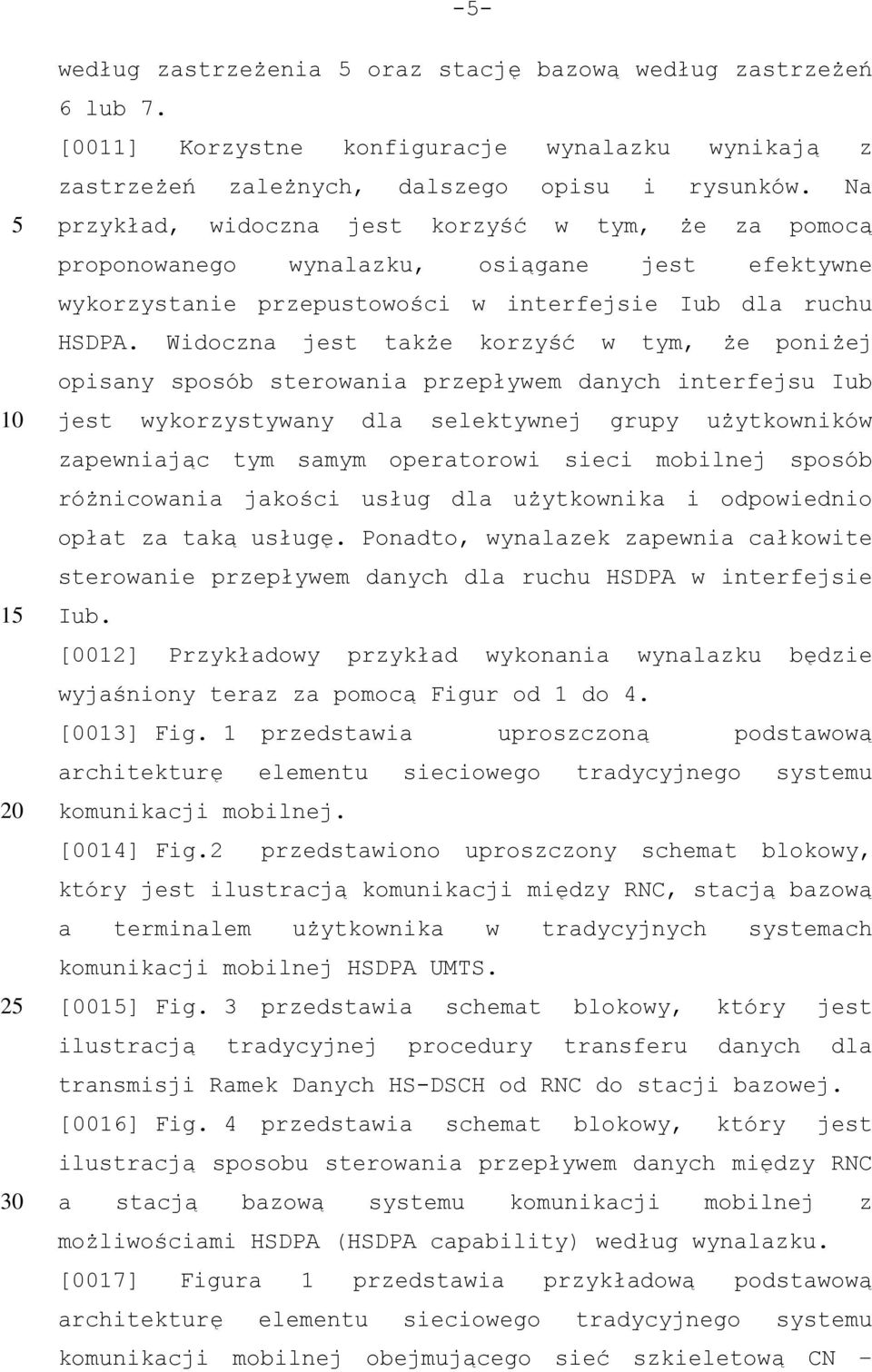

5 -- według zastrzeżenia oraz stację bazową według zastrzeżeń 6 lub 7. [0011] Korzystne konfiguracje wynalazku wynikają z zastrzeżeń zależnych, dalszego opisu i rysunków. Na przykład, widoczna jest korzyść w tym, że za pomocą proponowanego wynalazku, osiągane jest efektywne wykorzystanie przepustowości w interfejsie Iub dla ruchu HSDPA. Widoczna jest także korzyść w tym, że poniżej opisany sposób sterowania przepływem danych interfejsu Iub jest wykorzystywany dla selektywnej grupy użytkowników zapewniając tym samym operatorowi sieci mobilnej sposób różnicowania jakości usług dla użytkownika i odpowiednio opłat za taką usługę. Ponadto, wynalazek zapewnia całkowite sterowanie przepływem danych dla ruchu HSDPA w interfejsie Iub. [0012] Przykładowy przykład wykonania wynalazku będzie wyjaśniony teraz za pomocą Figur od 1 do 4. [0013] Fig. 1 przedstawia uproszczoną podstawową architekturę elementu sieciowego tradycyjnego systemu komunikacji mobilnej. [0014] Fig.2 przedstawiono uproszczony schemat blokowy, który jest ilustracją komunikacji między RNC, stacją bazową a terminalem użytkownika w tradycyjnych systemach komunikacji mobilnej HSDPA UMTS. [00] Fig. 3 przedstawia schemat blokowy, który jest ilustracją tradycyjnej procedury transferu danych dla transmisji Ramek Danych HS-DSCH od RNC do stacji bazowej. [0016] Fig. 4 przedstawia schemat blokowy, który jest ilustracją sposobu sterowania przepływem danych między RNC a stacją bazową systemu komunikacji mobilnej z możliwościami HSDPA (HSDPA capability) według wynalazku. [0017] Figura 1 przedstawia przykładową podstawową architekturę elementu sieciowego tradycyjnego systemu komunikacji mobilnej obejmującego sieć szkieletową CN

6 -6- (Core Network) połączoną za pośrednictwem interfejsu 13 do sieci o dostępie radiowym RAN (Radio Access Network), który komunikuje się za pośrednictwem interfejsu radiowego I1 z ośmioma terminalami użytkownika od T1 do T8. Sieć o dostępie radiowym RAN składa się z czterech stacji bazowych od BS1 do BS4 sterowanych przez dwa kontrolery sieci radiowej R1 i R2. Kontrolery RNC R1 i R2 są połączone między sobą za pośrednictwem interfejsu I4 oraz są połączone do stacji bazowych za pośrednictwem interfejsu Iub I2. Interfejs Iub I2 i inne interfejsy I1, I3, I4 elementów sieciowych, są również określone przez 3GPP. W takich specyfikacjach jest też wspólnym to, że terminale są określane jako wyposażenie użytkownika (UE) (User Equipment) a stacje bazowe jako Węzły B. [0018] Figura 2 przedstawia przykład wykonania, gdzie RNC R przesyła dane użytkownika UD (User Data) za pomocą Ramek Danych HS-DSCH (HDT) (HS-DSCH Data Frames) do stacji bazowej BS za pośrednictwem interfejsu Iub I2, przy czym stacja bazowa przesyła wspomniane dane użytkownika do terminala użytkownika T. [0019] Działając, RNC odbiera dane użytkownika UD, np. dane multimedialne, takie jak sekwencja wideo z sieci szkieletowej. Dane użytkownika UD są dzielone na odcinki w RNC R w jednostce protokołu sterowania dostępem do medium (MAC) MU 1 (Medium Access Control (MAC) protocol entity) w celu zapewnienia pakietów danych MAC, które są określane również jako jednostki danych protokołu MAC-d (PDU) (MACd protocol data units). Wspomniane jednostki MAC-d PDU w RNC są przesyłane dalej do jednostki protokołu ramki HS- DSCH HFPU1 (HS-DSCH frame protocol entity) odpowiedzialnej za komunikację Interfejsu Iub HSDPA między RNC R a stacją bazową BS. Dane użytkownika w postaci jednostek MAC-d PDU są następnie przekazywane do stacji bazowej BS w Ramce Danych HS-DSCH HDT (HS-DSCH Data

7 -7- Frame) przez wykorzystywanie sterowania i usług danych jednostki protokołu ramki HS-DSCH HFPU1 i HFPU2. [00] Po odebraniu w stacji bazowej BS, jednostka protokołu ramki HS-DSCH HFPU2 (HS-DSCH frame protocol entity) przesyła dalej jednostki MAC-d PDU danych użytkownika do jednostki protokołu MAC MU2, która sprzęga kilka takich jednostek MAC-d PDU w celu utworzenia jednostek MAC-h PDU, które są przesyłane do terminala T użytkownika możliwości HSDPA. [0021] Na Figurze 3 przedstawione jest to bardziej szczegółowo, a mianowicie usługa protokołu ramki HS-DSCH interfejsu Iub I2 HSDPA (HSDPA lub interface I2 HS-DSCH frame protocol service) dla transmisji Ramek Danych HS-DSCH HDT (HS-DSCH Data Frames) od RNC R do stacji bazowej BS. [0022] Procedura Żądania Zdolności Przepustowej HS-DSCH (HS-DSCH Capacity Request procedure) zapewnia środki dla RNC R w celu żądania zdolności przepustowej HS-DSCH, to znaczy odbieranie pakietów danych w RNC jest zasygnalizowane w kierunku stacji bazowej BS za pomocą komunikatu sterowania Żądaniem Zdolności Przepustowej HS- DSCH HCR (HS-DSCH Capacity Request control message), który obejmuje całkowitą ilość danych oczekujących tj. rozmiar bufora użytkownika, w RNC. [0023] Stacja bazowa BS przyzna zasoby transportowe dla RNC za pomocą komunikatu sterowania Alokacją Zdolności Przepustowej HS-DSCH HCA -(HS-DSCH Capacity Allocation control message), który określa ilość danych to znaczy rozmiar i liczbę jednostek MAC-d PDU, które zezwolono RNC wysłać w określonym okresie czasu. Stacja bazowa BS może generować komunikat sterowania Alokacją Zdolności Przepustowej HS-DSCH HCA (HS-DSCH Capacity Allocation control message) albo w reakcji na Żądanie Zdolności Przepustowej HS-DSCH (HS-DSCH Capacity Request) albo w każdym innym czasie, przy czym stacja bazowa BS może

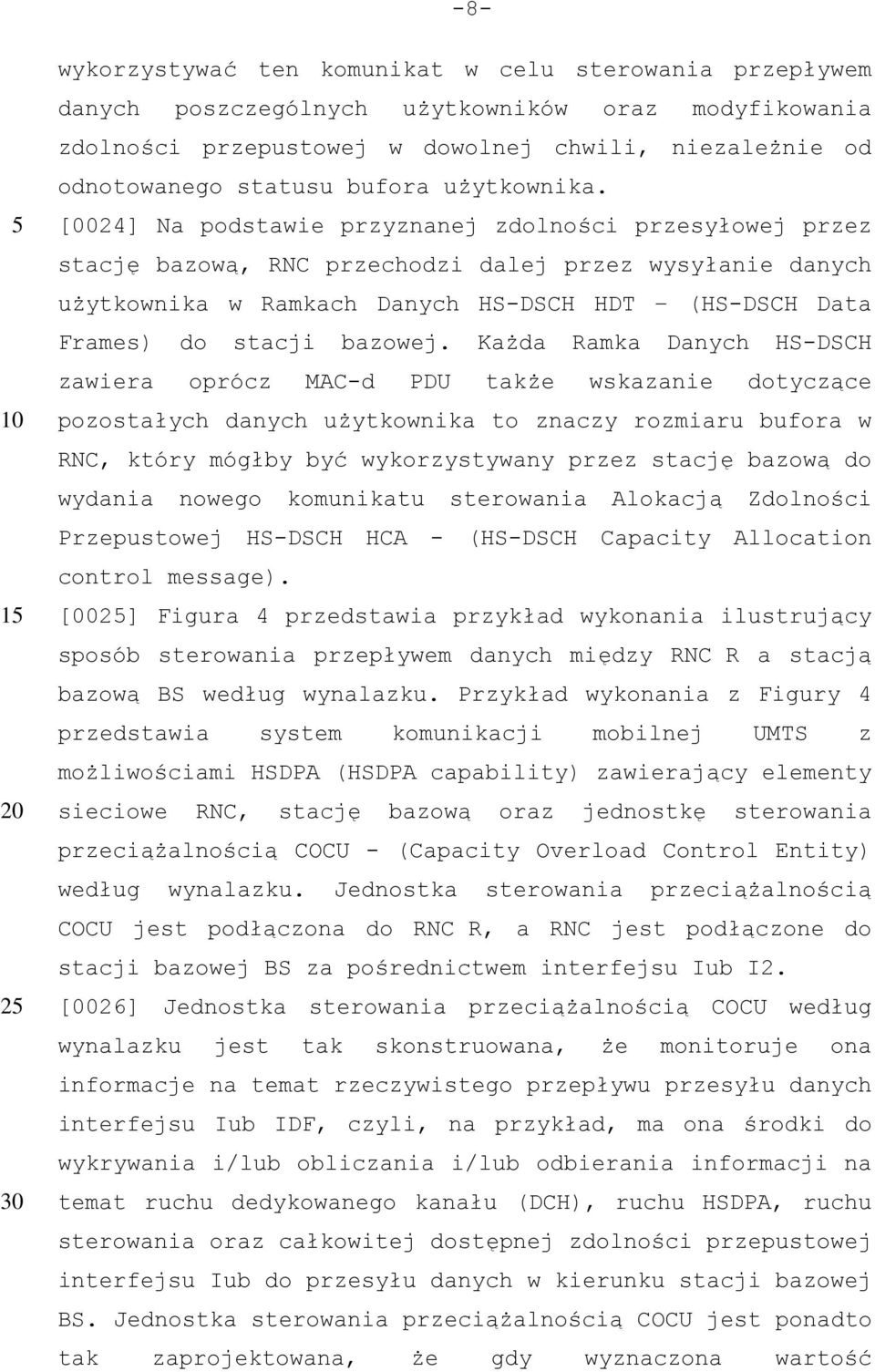

8 -8- wykorzystywać ten komunikat w celu sterowania przepływem danych poszczególnych użytkowników oraz modyfikowania zdolności przepustowej w dowolnej chwili, niezależnie od odnotowanego statusu bufora użytkownika. [0024] Na podstawie przyznanej zdolności przesyłowej przez stację bazową, RNC przechodzi dalej przez wysyłanie danych użytkownika w Ramkach Danych HS-DSCH HDT (HS-DSCH Data Frames) do stacji bazowej. Każda Ramka Danych HS-DSCH zawiera oprócz MAC-d PDU także wskazanie dotyczące pozostałych danych użytkownika to znaczy rozmiaru bufora w RNC, który mógłby być wykorzystywany przez stację bazową do wydania nowego komunikatu sterowania Alokacją Zdolności Przepustowej HS-DSCH HCA - (HS-DSCH Capacity Allocation control message). [00] Figura 4 przedstawia przykład wykonania ilustrujący sposób sterowania przepływem danych między RNC R a stacją bazową BS według wynalazku. Przykład wykonania z Figury 4 przedstawia system komunikacji mobilnej UMTS z możliwościami HSDPA (HSDPA capability) zawierający elementy sieciowe RNC, stację bazową oraz jednostkę sterowania przeciążalnością COCU - (Capacity Overload Control Entity) według wynalazku. Jednostka sterowania przeciążalnością COCU jest podłączona do RNC R, a RNC jest podłączone do stacji bazowej BS za pośrednictwem interfejsu Iub I2. [0026] Jednostka sterowania przeciążalnością COCU według wynalazku jest tak skonstruowana, że monitoruje ona informacje na temat rzeczywistego przepływu przesyłu danych interfejsu Iub IDF, czyli, na przykład, ma ona środki do wykrywania i/lub obliczania i/lub odbierania informacji na temat ruchu dedykowanego kanału (DCH), ruchu HSDPA, ruchu sterowania oraz całkowitej dostępnej zdolności przepustowej interfejsu Iub do przesyłu danych w kierunku stacji bazowej BS. Jednostka sterowania przeciążalnością COCU jest ponadto tak zaprojektowana, że gdy wyznaczona wartość

9 -9- przepustowości interfejsu Iub jest osiągnięta generuje ona wskazanie wartości progowej zdolności przepustowej CI i wysyła go do RNC. [0027] Po odebraniu wskazania wartości progowej zdolności przepustowej CI od jednostki sterowania przeciążalnością COCU, według wynalazku, RNC wysyła wspomniane wskazanie wartości progowej zdolności przepustowej CI w komunikacie protokołu ramki HS-DSCH do stacji bazowej, przy czym stacja bazowa reaguje na wspomniany komunikat przez wysyłanie komunikatu sterowania Alokacją Zdolności Przepustowej HS- DSCH (HS-DSCH Capacity Allocation control message) w kierunku RNC zmniejszając ilości danych, które zezwolono RNC wysłać w pewnym okresie czasu. [0028] Wartość przepustowości interfejsu Iub I2 może być wyznaczana, na przykład, dla pewnej wartości procentowej poniżej maksymalnej przepustowości interfejsu Iub I2 lub ustawienia na maksymalną przepustowość tego interfejsu Iub. W pierwszym przypadku, gdy wartość ta jest osiągnięta, jednostka sterowania przeciążalnością COCU wysyła do RNC wskazanie wartości progowej zdolności przepustowej CI, że występuje sytuacja obciążenia krytycznego, a w drugim przypadku jednostka sterowania przeciążalnością COCU wysyła do RNC wskazanie wartości progowej zdolności przepustowej CI, że występuje sytuacja przeciążenia. W przypadku, na przykład, gdy jednostka sterowania przeciążalnością COCU wskazuje na RNC sytuacja przeciążenia i jego wskazanie jest przenoszone do stacji bazowej, przy czym stacja bazowa może zmniejszyć ilość danych, które zezwolono RNC wysłać do wartości zerowej. [0029] Dla wysyłania wskazania wartości progowej zdolności przepustowej CI do stacji bazowej, RNC może wykorzystywać, na przykład, komunikat Ramki Danych HS-DSCH oraz kod określający wskazanie wartości progowej zdolności przepustowej CI w wyznaczonym polu bitowym takiego

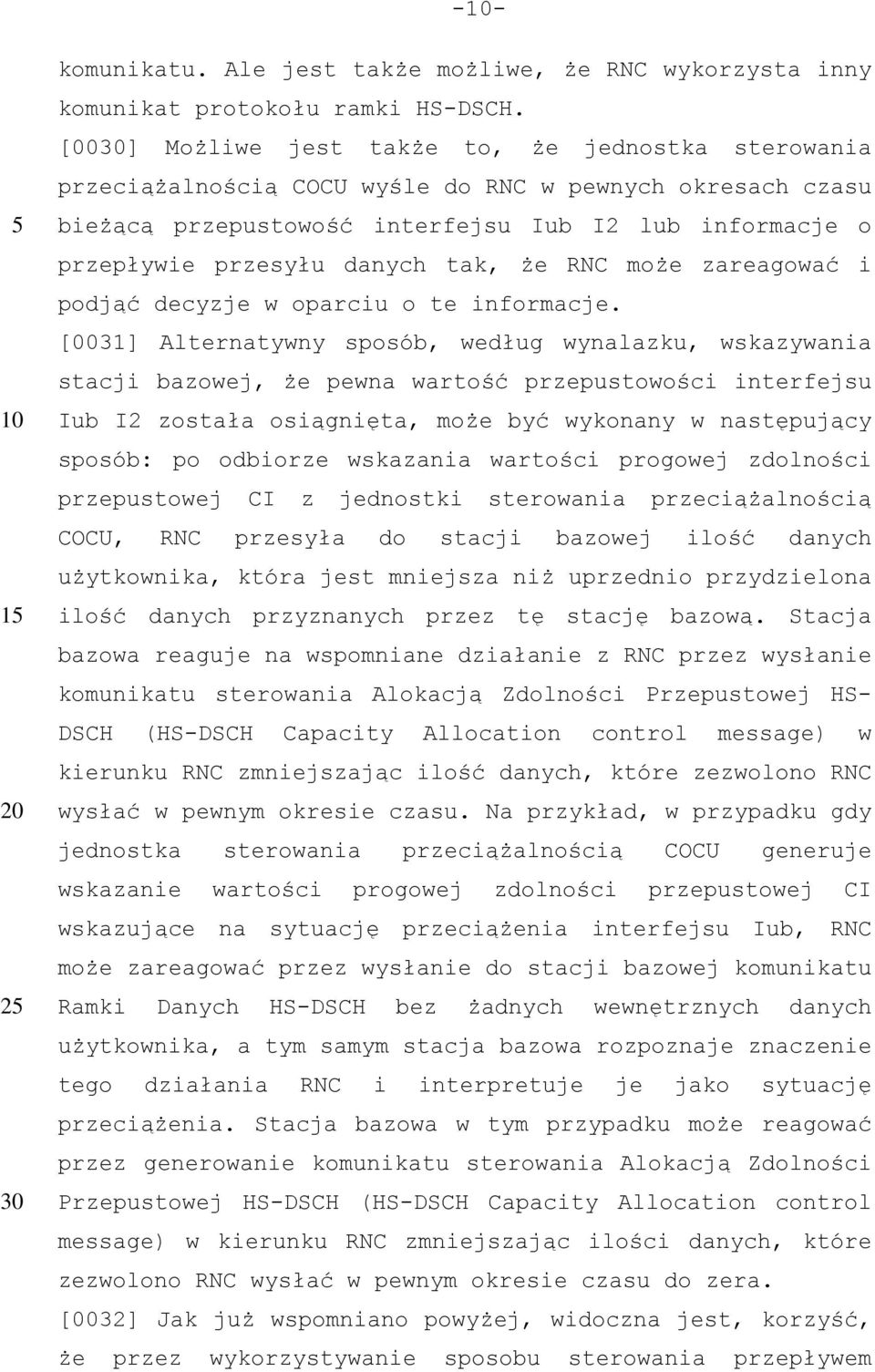

10 -- komunikatu. Ale jest także możliwe, że RNC wykorzysta inny komunikat protokołu ramki HS-DSCH. [00] Możliwe jest także to, że jednostka sterowania przeciążalnością COCU wyśle do RNC w pewnych okresach czasu bieżącą przepustowość interfejsu Iub I2 lub informacje o przepływie przesyłu danych tak, że RNC może zareagować i podjąć decyzje w oparciu o te informacje. [0031] Alternatywny sposób, według wynalazku, wskazywania stacji bazowej, że pewna wartość przepustowości interfejsu Iub I2 została osiągnięta, może być wykonany w następujący sposób: po odbiorze wskazania wartości progowej zdolności przepustowej CI z jednostki sterowania przeciążalnością COCU, RNC przesyła do stacji bazowej ilość danych użytkownika, która jest mniejsza niż uprzednio przydzielona ilość danych przyznanych przez tę stację bazową. Stacja bazowa reaguje na wspomniane działanie z RNC przez wysłanie komunikatu sterowania Alokacją Zdolności Przepustowej HS- DSCH (HS-DSCH Capacity Allocation control message) w kierunku RNC zmniejszając ilość danych, które zezwolono RNC wysłać w pewnym okresie czasu. Na przykład, w przypadku gdy jednostka sterowania przeciążalnością COCU generuje wskazanie wartości progowej zdolności przepustowej CI wskazujące na sytuację przeciążenia interfejsu Iub, RNC może zareagować przez wysłanie do stacji bazowej komunikatu Ramki Danych HS-DSCH bez żadnych wewnętrznych danych użytkownika, a tym samym stacja bazowa rozpoznaje znaczenie tego działania RNC i interpretuje je jako sytuację przeciążenia. Stacja bazowa w tym przypadku może reagować przez generowanie komunikatu sterowania Alokacją Zdolności Przepustowej HS-DSCH (HS-DSCH Capacity Allocation control message) w kierunku RNC zmniejszając ilości danych, które zezwolono RNC wysłać w pewnym okresie czasu do zera. [0032] Jak już wspomniano powyżej, widoczna jest, korzyść, że przez wykorzystywanie sposobu sterowania przepływem

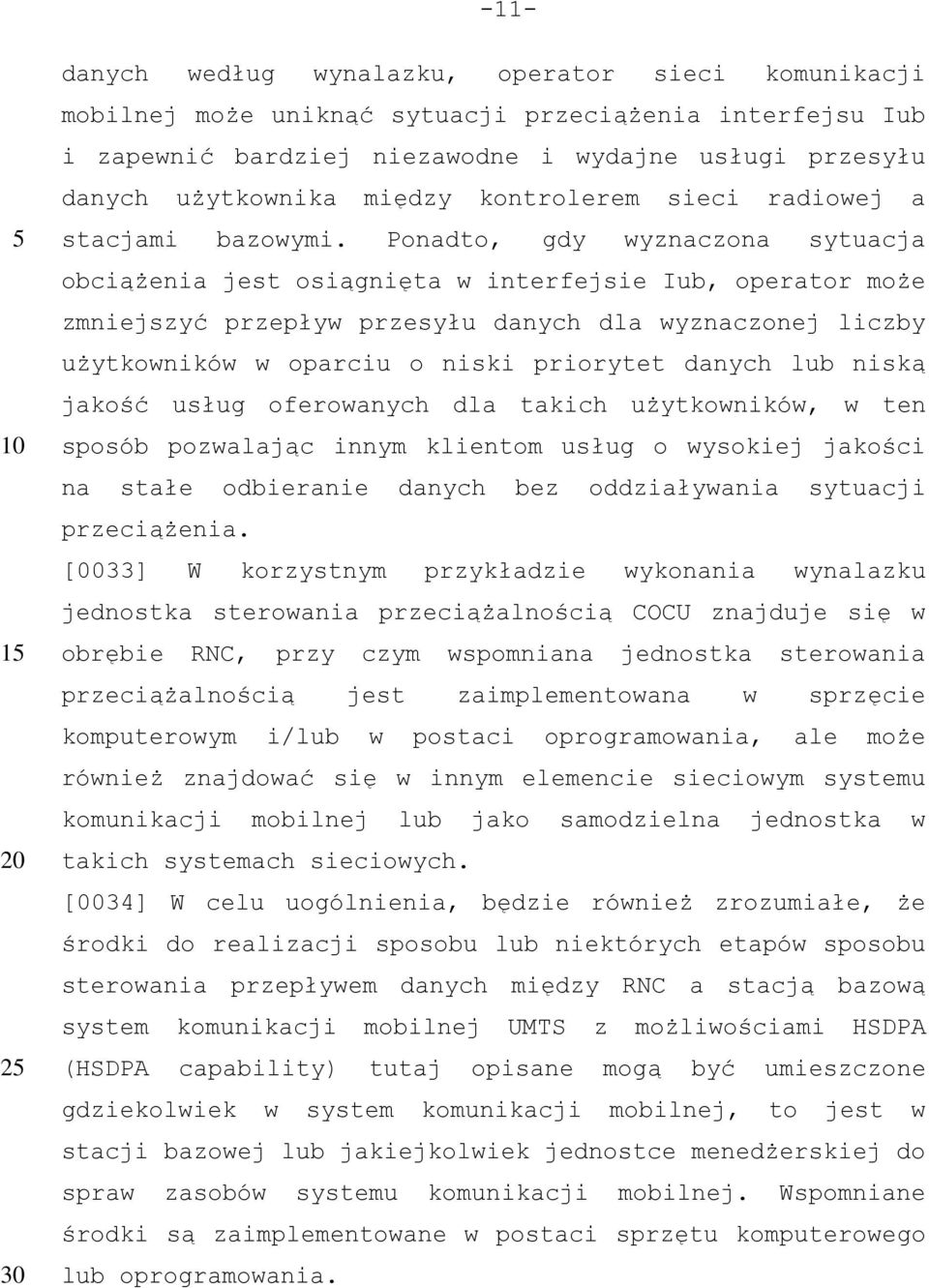

11 -11- danych według wynalazku, operator sieci komunikacji mobilnej może uniknąć sytuacji przeciążenia interfejsu Iub i zapewnić bardziej niezawodne i wydajne usługi przesyłu danych użytkownika między kontrolerem sieci radiowej a stacjami bazowymi. Ponadto, gdy wyznaczona sytuacja obciążenia jest osiągnięta w interfejsie Iub, operator może zmniejszyć przepływ przesyłu danych dla wyznaczonej liczby użytkowników w oparciu o niski priorytet danych lub niską jakość usług oferowanych dla takich użytkowników, w ten sposób pozwalając innym klientom usług o wysokiej jakości na stałe odbieranie danych bez oddziaływania sytuacji przeciążenia. [0033] W korzystnym przykładzie wykonania wynalazku jednostka sterowania przeciążalnością COCU znajduje się w obrębie RNC, przy czym wspomniana jednostka sterowania przeciążalnością jest zaimplementowana w sprzęcie komputerowym i/lub w postaci oprogramowania, ale może również znajdować się w innym elemencie sieciowym systemu komunikacji mobilnej lub jako samodzielna jednostka w takich systemach sieciowych. [0034] W celu uogólnienia, będzie również zrozumiałe, że środki do realizacji sposobu lub niektórych etapów sposobu sterowania przepływem danych między RNC a stacją bazową system komunikacji mobilnej UMTS z możliwościami HSDPA (HSDPA capability) tutaj opisane mogą być umieszczone gdziekolwiek w system komunikacji mobilnej, to jest w stacji bazowej lub jakiejkolwiek jednostce menedżerskiej do spraw zasobów systemu komunikacji mobilnej. Wspomniane środki są zaimplementowane w postaci sprzętu komputerowego lub oprogramowania.

12 3/7P29470PL Zastrzeżenia patentowe 1. Sposób sterowania przepływem przesyłu danych interfejsu Iub (IDF) zapewniony przez ruch dedykowanego kanału, ruch HSDPA i ruch sterowania między RNC(R) a stacją bazową (BS) systemu komunikacji mobilnej UMTS z możliwościami HSDPA (HSDPA capability), gdzie mechanizm Protokołu Ramek HS-DSCH jest zaimplementowany w interfejsie Iub (I2) w celu zapewnienia usług sterowania i przesyłu danych do przekazywania danych użytkownika HSDPA między RNC a stacją bazową, przy czym sposób obejmuje etap informacji o monitorowaniu na temat rzeczywistego przepływu przesyłu danych interfejsu Iub (IDF) przez jednostkę sterowania przeciążalnością (COCU), znamienny tym, że sposób obejmuje ponadto następujące etapy: - przesyłanie wskazania wartości progowej zdolności przepustowej (CI) od jednostki sterowania przeciążalnością (COCU) do RNC(R), gdy wyznaczona wartość przepustowości interfejsu Iub jest osiągnięta lub wysyłanie od jednostki sterowania przeciążalnością (COCU) do RNC(R) w pewnych punktach czasu bieżącej przepustowości interfejsu Iub, - przesyłanie od RNC(R) do stacji bazowej (BS) wskazania wartości progowej zdolności przepustowej (CI) w komunikacie protokołu ramki HS-DSCH lub przesyłanie od RNC(R) do stacji bazowej (BS) ilości danych użytkownika, która jest mniejsza niż uprzednio przydzielona ilość danych przyznanych przez tę stację bazową (BS), a - stacja bazowa (BS) reaguje na wspomniane działanie z RNC(R) przez wysyłanie komunikatu sterowania Alokacją Zdolności Przepustowej HS-DSCH (HCA) (HS-

13 -13- DSCH Capacity Allocation control message) ze stacji bazowej (BS) w kierunku RNC(R) zmniejszając ilości danych, które zezwolono RNC wysłać w pewnym okresie czasu. 2. Sposób według zastrzeżenia 1, znamienny tym, że informacja na temat rzeczywistego przepływu przesyłu danych interfejsu Iub (IDF) monitorowanego przez jednostkę sterowania przeciążalnością (COCU) jest ruchem dedykowanego kanału, ruchem HSDPA, ruchem sterowania oraz całkowitą zdolnością przepustową interfejsu Iub (I2) dostępną do przesyłu danych w kierunku stacji bazowej (BS). 3. Sposób według zastrzeżenia 1, znamienny tym, że wskazanie wartości progowej zdolności przepustowej (CI) jest wskazaniem sytuacji obciążenia krytycznego, wskazując, że pewna wartość procentowa poniżej maksymalnej przepustowości interfejsu Iub (I2) została osiągnięta, lub wskazaniem sytuacji przeciążenia, wskazując, że maksymalna wartość przepustowości interfejsu Iub (I2) została osiągnięta. 4. Sposób według zastrzeżenia 1 znamienny tym, że przepływ przesyłu danych jest zmniejszany w interfejsie Iub (12) przez zmniejszenie przepływu przesyłu danych wyznaczonych poszczególnych użytkowników w zależności od kryteriów obsługi klienta przez operatora.. Kontroler sieci radiowej (R) systemu komunikacji mobilnej UMTS z możliwościami HSDPA (HSDPA capability) obejmujący:

14 środki do komunikowania się ze stacją bazową za pośrednictwem interfejsu Iub (I2) za pomocą mechanizmu Protokołu Ramki HS-DSCH; - środki do wykrywania i/lub obliczania i/lub odbierania i/lub wysyłania informacji na temat rzeczywistego przepływu przesyłu danych interfejsu Iub (IDF) zapewnianych przez ruch dedykowanego kanału, ruch HSDPA i ruch sterowania; oraz - środki do analizowania wspomnianych informacji znamienny tym, że kontroler sieci radiowej (R) zawiera ponadto: - środki do wyznaczania czy pewna wartość przepustowości interfejsu Iub została osiągnięta lub do odbierania wskazania, że rzeczywisty przepływ przesyłu danych interfejsu Iub (IDF) osiągnął pewną wartość przepustowości interfejsu Iub; - środki do wysyłania wskazania wartości progowej zdolności przepustowej (CI) w komunikacie protokołu ramki HS-DSCH do stacji bazowej (BS) lub środki do przesyłania do stacji bazowej (BS) ilości danych użytkownika, która jest mniejsza niż uprzednio przydzielona ilość danych przyznanych przez tą stację bazową; - oraz środki do odbierania od stacji bazowej (BS) komunikatu sterowania Alokacją Zdolności Przepustowej HS-DSCH (HCA) - (HS-DSCH Capacity Allocation control message) zmniejszające ilość danych, które zezwolono RNC(R) wysłać w pewnym okresie czasu. 6. Stacja bazowa (BS) systemu komunikacji mobilnej UMTS z możliwościami HSDPA (HSDPA capability) zawierająca środki

15 -- do komunikowania się z RNC(R) za pośrednictwem interfejsu Iub (I2) za pomocą mechanizmu Protokołu Ramki HS-DSCH, znamienna tym, że zawiera ona ponadto: - środki do odbierania wskazania wartości progowej zdolności przepustowej (CI) z RNC w komunikacie protokołu ramki HS-DSCH; - środki do analizowania wspomnianego wskazania wartości progowej zdolności przepustowej (CI) i reagowania na to przez wysyłanie komunikatu sterowania Alokacją Zdolności Przepustowej HS-DSCH (HCA) - (HS-DSCH Capacity Allocation control message) w kierunku RNC(R) zmniejszając ilość danych, które zezwolono RNC(R) wysłać w pewnym okresie czasu. 7. Stacja bazowa (BS) systemu komunikacji mobilnej UMTS z możliwościami HSDPA (HSDPA capability) zawierająca środki do komunikowania się z RNC (R) za pośrednictwem interfejsu Iub (I2) za pomocą mechanizmu Protokołu Ramki HS-DSCH, znamienna tym, że zawiera ona ponadto: - środki do wykrywania, czy RNC przesyła do stacji bazowej ilość danych użytkownika, która jest mniejsza niż uprzednio przydzielona ilość danych, przyznanych przez stację bazową (BS), oraz środki do reagowania na takie działanie przez wysyłanie komunikatu sterowania Alokacją Zdolności Przepustowej HS-DSCH (HCA) - (HS-DSCH Capacity Allocation control message) w kierunku RNC zmniejszając ilość danych, które zezwolono RNC(R) wysłać w pewnym okresie czasu. Alcatel Lucent Pełnomocnik:

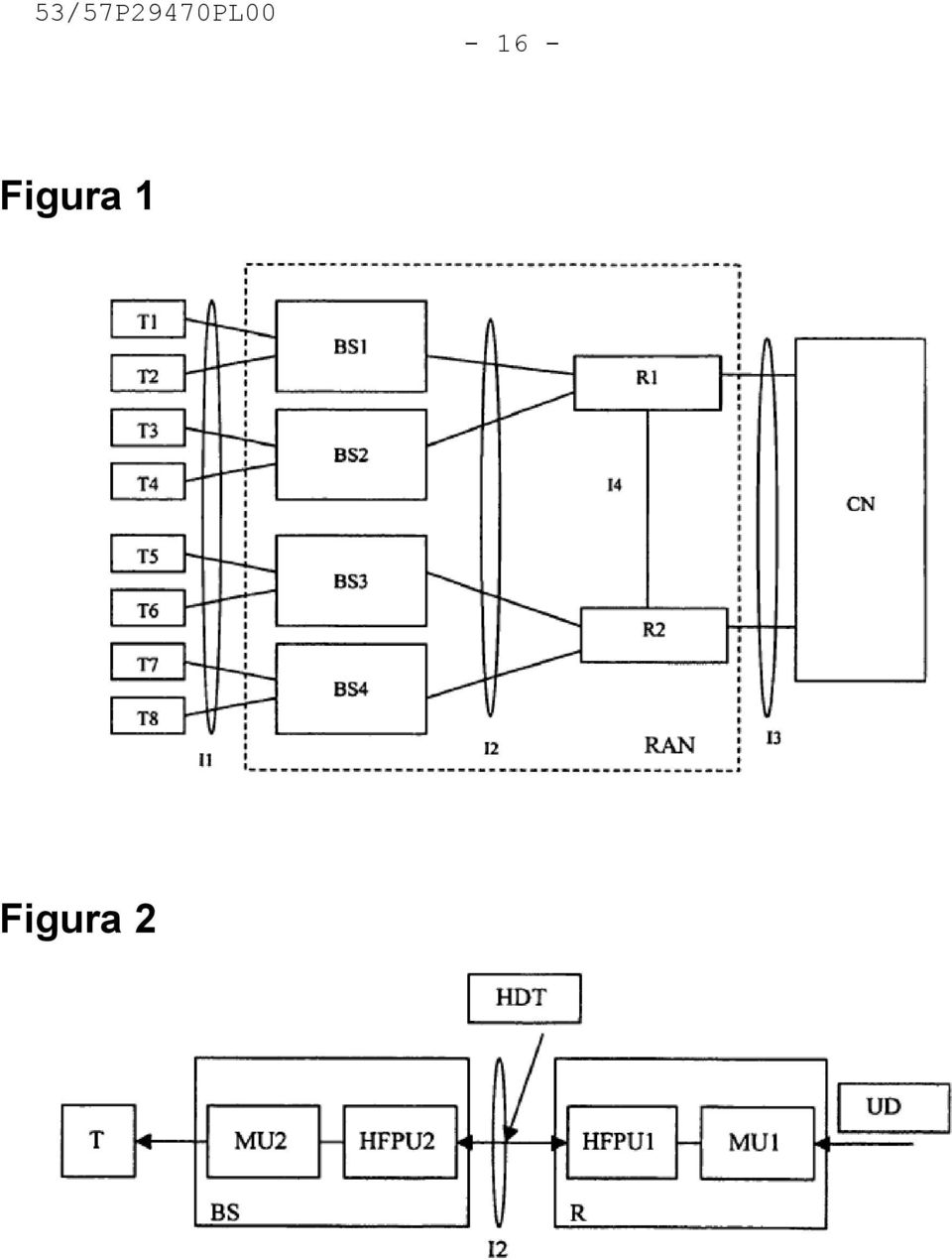

16 3/7P29470PL Figura 1 Figura 2

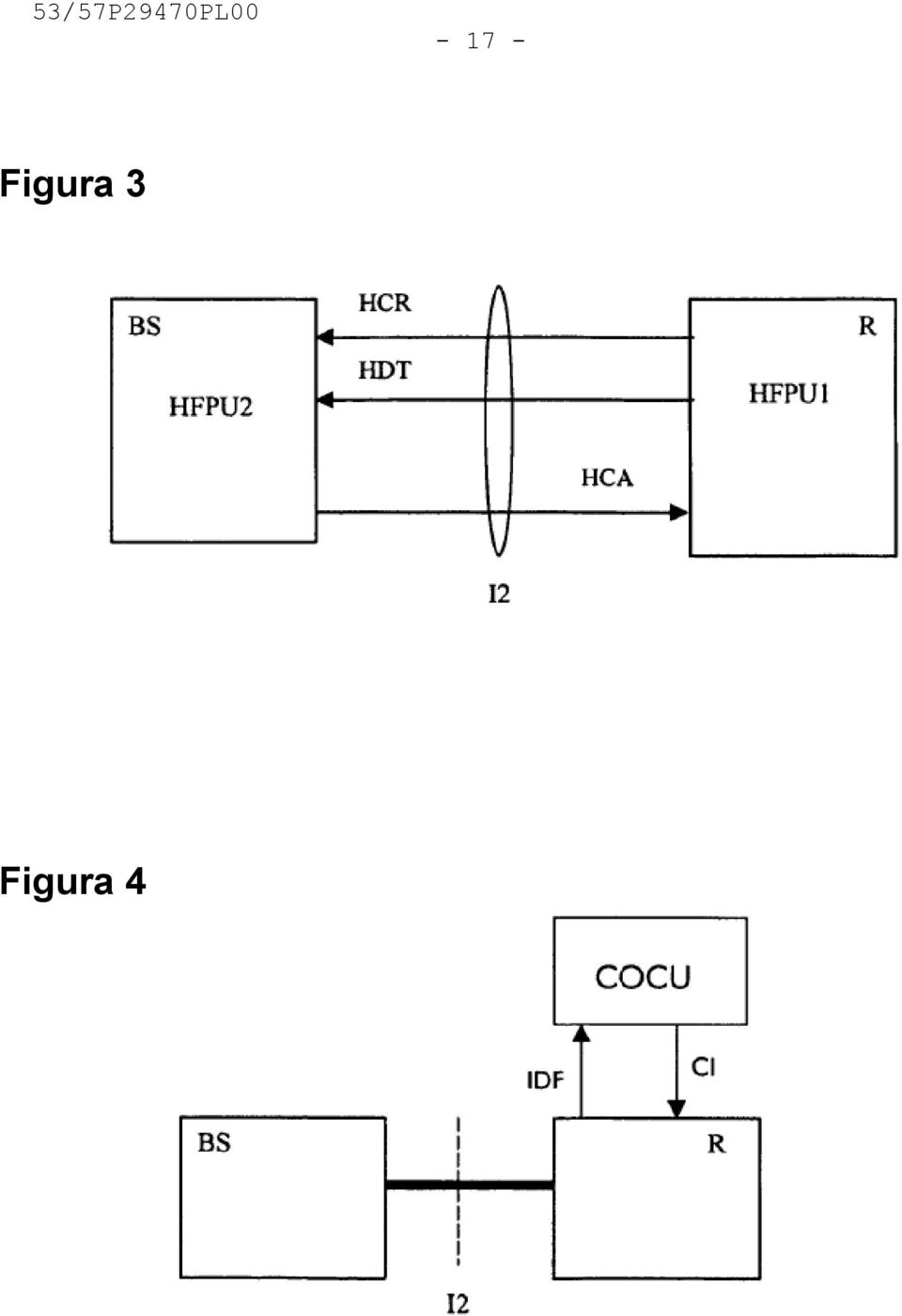

17 3/7P29470PL Figura 3 Figura 4
