Przebudowa nawierzchni drogi działka nr 3019/1, 3026/1 w miejscowości Piotrków Pierwszy PROJEKT WYKONAWCZY

Transkrypt

1 PROJEKT WYKONAWCZY Nazwa zadania: Przebudowa nawierzchni drogi działka nr 3019/1, 3026/1 w miejscowości Piotrków Pierwszy Adres inwestycji: działka nr 3019/1, 3026/1, miejscowość Piotrków Pierwszy, gmina Jabłonna Inwestor: GMINA JABŁONNA, Jabłonna Majątek 22, Jabłonna Projektant: mgr inż. Grzegorz Waszczuk, upr. LUB/0152/PWOD/11 Data opracowania: maj 2015r.

2 SPIS ZAWARTOŚCI A. Opis techniczny 1. Podstawa opracowania. Str Lokalizacja opracowania str Przedmiot inwestycji str Istniejący stan zagospodarowania terenu str Projektowane zagospodarowanie terenu str Projektowana niweleta str Projektowane konstrukcje nawierzchni str Odwodnienie ulicy str Skrzyżowania i wjazdy str Zieleń str Organizacja ruchu str Urządzenia obce str. 5 B. Część rysunkowa 1. Plan orientacyjny rys. nr 1 2. Plan sytuacyjny rys. nr 2 3. Przekrój normalny rys. nr 3 4. Profil podłużny rys. nr 4

3 I CZĘŚĆ OPISOWA

4 O P I S T E C H N I C Z N Y 1. Postawa opracowania. Podstawą opracowania są następujące dokumenty: A. Zlecenie z Gminy Jabłonna B. Mapa do celów opiniodawczych w skali 1:1000 C. Ustawa Prawo Budowlane z dnia 7 lipca 1994r (Dz. U. z 2000r Nr 103, poz z późniejszymi zmianami), wraz z przepisami wykonawczymi. D. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999r w Sprawie warunków jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz.U. Nr 43, poz. 430). E. Rozporządzenie Rady Ministrów z dnia r w sprawie wykonania niektórych przepisów o drogach publicznych ( Dz. U. Nr 6, poz.33 z późniejszymi zmianami). F. Polskie normy powołane w przepisach techniczno-budowlanych. 2. Lokalizacja inwestycji, nazwa Inwestora i jednostki projektowania. Adres inwestycji. Przedmiotowa droga gminna położona jest na działkach nr 3019/1, 3026/1 w miejscowości Piotrków Pierwszy gmina Jabłonna. Nazwa Inwestora. Gmina JABŁONNA, Jabłonna Majątek 22, Jabłonna. 3. Przedmiot inwestycji. Przedmiotem niniejszego opracowania jest projekt utwardzenia nawierzchni drogi gminnej na działkach nr 3019/1, 3026/1 w miejscowości Piotrków Pierwszy od km 0+007,00 do km 0+190,00. Zakres opracowania obejmuje: wykonanie nawierzchni asfaltowej drogi o szerokości 4,0 mb, wykonanie poboczy gruntowych o szerokości 0,75 mb 4. Istniejący stan zagospodarowania terenu. Droga gminna na działkach nr 3019/1, 3026/1 w miejscowości Piotrków Pierwszy posiada nawierzchnię z płyt betonowych o szerokości 4,00 m oraz pobocza gruntowe o szerokości od 0,50 m do 1,00 m. Odwodnienie drogi jest powierzchniowe. W pasie drogowym nie występują kolidujące z drogą urządzenia obce.

5 5. Projektowane zagospodarowanie terenu. W ramach przedmiotowej inwestycji planuje się wykonanie nawierzchni asfaltowej w miejsce istniejącej nawierzchni drogi gminnej z płyt betonowych o szerokości 4,00 mb. Projektowany odcinek drogi zaczyna się w km 0+007,00 na granicy działki 3019/1 przy skrzyżowaniu z drogą powiatową 2114L Piotrków Nowiny Żukowskie - Wygnanowice położoną na działce Koniec drogi znajduje się na połączeniu z istniejącą nawierzchnią asfaltową drogi gminnej na działce 3026/1. Na trasie zaprojektowano trzy załomy w km 0+031,50, km 0+081,61, km 156,14 oraz jeden łuk poziomy o promieniu R=15,0m w km 0+182, Projektowana niweleta Niweleta projektowanej drogi jest opisowa, dostosowana do istniejącej drogi. 7. Projektowane konstrukcje nawierzchni Projektowaną konstrukcję nawierzchni jezdni stanowią: warstwa mrozoochronna z piasku stabilizowanego mechanicznie gr. 15 cm warstwa kruszywa stabilizowanego cementem o Rm=5,0MPa gr. 15 cm podbudowa z kruszywa łamanego 0/63mm stabilizowanego mechanicznie gr. 20cm, warstwa ścieralna z betonu asfaltowego AC 8S 50/70 gr. 5 cm. 8. Odwodnienie drogi W stanie istniejącym odwodnienie drogi odbywa się powierzchniowo. Wody opadowe z jezdni, są odprowadzane dzięki zastosowaniu spadków poprzecznych dwustronnych min. 2%, oraz spadków podłużnych od 1,59% do 7,44% na pobocza. Projekt nie zmienia powyższych parametrów. 9. Skrzyżowania i zjazdy Odcinek drogi gminnej na działkach nr 3019/1, 3026/1 w m. Piotrków Pierwszy zaczyna się na skrzyżowaniu z drogą powiatową nr 2114L położoną na działce nr 2771 w m. Piotrków Pierwszy. Wzdłuż drogi występują zjazdy indywidualne do przyległych posesji. 10. Zieleń Roboty związane z budową drogi nie będą wychodziły poza obręb korony drogi. 11. Organizacja ruchu Stan istniejący drogi nie wymaga uzupełnienia oznakowania.

6 12. Urządzenia obce W sąsiedztwie drogi gminnej na działkach nr 3019/1, 3026/1 w miejscowości Piotrków Pierwszy nie występuje uzbrojenie terenu, które mogłoby kolidować z robotami drogowymi Projektant: mgr inż. Grzegorz Waszczuk nr upr. LUB/0152/PWOD/11

7 II CZĘŚĆ RYSUNKOWA

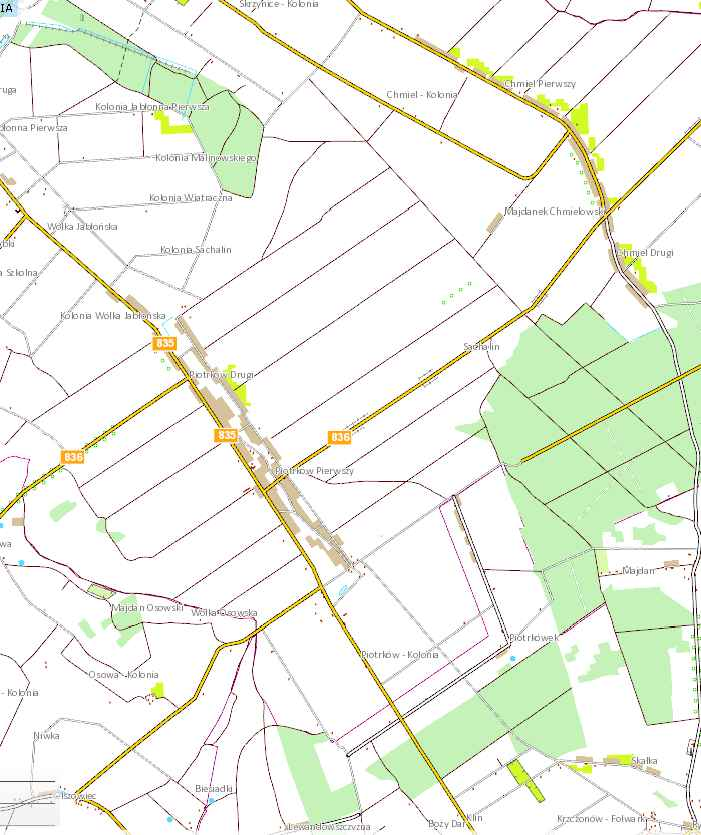

8 Projektowana droga gminna Inwestor: GMINA JABŁONNA Jabłonna-Majątek 22, Jabłonna Tytuł: Przebudowa nawierzchni drogi działka nr ew. 3019/1, 3026/1 w m. Piotrków Pierwszy Rysunek: Funkcja/ branża Projektant/ b. drogowa PLAN ORIENTACYJNY Imię i nazwisko nr uprawnień mgr inż.grzegorz Waszczuk LUB/0152/PWOD/11 Podpis V 2015r. Skala: 1: Rys. 1

9 LEGENDA: - projektowana nawierzchnia asfaltowa - projektowane pobocza gruntowe - granica pasa drogowego Początek osi Y = ,60 X = , POCZĄTEK PROJ. ODC. R6 km 0+007,00 W 1 Y = ,75 X = ,52 α = 1,98 R6 PZ: ,75 4 0,75 W 2 Y = ,21 X = ,15 α = 2,07 PZ: W 3 Y = ,56 X = ,09 α = 0,52 PZ: PŁK: R=15.00 W 3 Y = ,52 X = ,45 R=15 m α = 94,73 z = 7,15 m T = 16,29 m KONIEC PROJ. ODCINKA KŁK: km 0+190,00 Koniec osi Y = ,96 X = , Inwestor: GMINA JABŁONNA Jabłonna-Majątek 22, Jabłonna Tytuł: Przebudowa nawierzchni drogi działka nr ew. 3019/1, 3026/1 w m. Piotrków Pierwszy Rysunek: Funkcja/ branża Projektant/ b. drogowa PLAN SYTUACYJNY Imię i nazwisko nr uprawnień mgr inż.grzegorz Waszczuk LUB/0152/PWOD/11 Podpis V 2015r. Skala: 1:1000 Rys. 2

10 Przekrój normalny od km 0+007,00 do km 0+190,00 pobocze jezdnia jezdnia pobocze % % % % JEZDNIA warstwa ścieralna z AC 8S 50/70-5cm podbudowa z kruszywa 0-31,5mm stabilizowanego mechanicznie - 20 cm podbudowa z kruszywa stabilizowanego cementem o Rm=5,0MPa - 15cm warstwa mrozoochronna z piasku - 15cm Inwestor: GMINA JABŁONNA Jabłonna-Majątek 22, Jabłonna Tytuł: Przebudowa nawierzchni drogi działka nr ew. 3019/1, 3026/1 w m. Piotrków Pierwszy Rysunek: Funkcja/ branża Projektant/ b. drogowa PRZEKRÓJ NORMALNY Imię i nazwisko nr uprawnień mgr inż.grzegorz Waszczuk LUB/0152/PWOD/11 Podpis V 2015r. Skala: 1:50 Rys. 3

11 Początek projektowanego odcinka drogi km 0+007,00 Koniec projektowanego odcinka drogi km 0+190,00 R: m T: 0.68m L: 93.51m R: m T: 0.06m L: 12.10m Rzędne niwelety Rzędne istniejące Różnice rzędnych Elementy niwelety Elementy trasy L=6.60m i=4.71% L=5.51m i=7.44% PROSTA L=31.50m R= m L=93.51m PROSTA L=50.11m PROSTA L=74.53m L=64.97m i=1.59% PROSTA L=13.84m R=300.00m L=12.10m ŁUK POZIOMY R=15.00m L=24.80m L=21.07m i=-2.44% L=16.83m i=-4.86% PROSTA L=28.41m Odległości Kilometraż Inwestor: GMINA JABŁONNA Jabłonna-Majątek 22, Jabłonna Tytuł: Przebudowa nawierzchni drogi działka nr ew. 3019/1, 3026/1 w m. Piotrków Pierwszy Rysunek: Funkcja/ branża Projektant/ b. drogowa PROFIL PODŁUŻNY Imię i nazwisko nr uprawnień mgr inż.grzegorz Waszczuk LUB/0152/PWOD/11 Podpis V 2015r. Skala: 1:100/1000 Rys. 4
