1 Zawartość opracowania I. Część opisowa 1. Strona tytułowa 2. Karta zawartości opracowania 3. Opis techniczny 4. Decyzja PZD.DM.5563/111/ Uzgodnienie PZD.DM.5563/179/ Oświadczenie projektanta 7. Uprawnienia 8. Informacja BIOZ II. Cześć rysunkowa 1. Orientacja 2. Projekt zagospodarowania terenu 3. Profil podłuŝny 4. Przekroje poprzeczne 5. Szczegóły

Uzgodnienie PZD.DM.5563/179/2011 6. Oświadczenie projektanta 7. Uprawnienia 8.

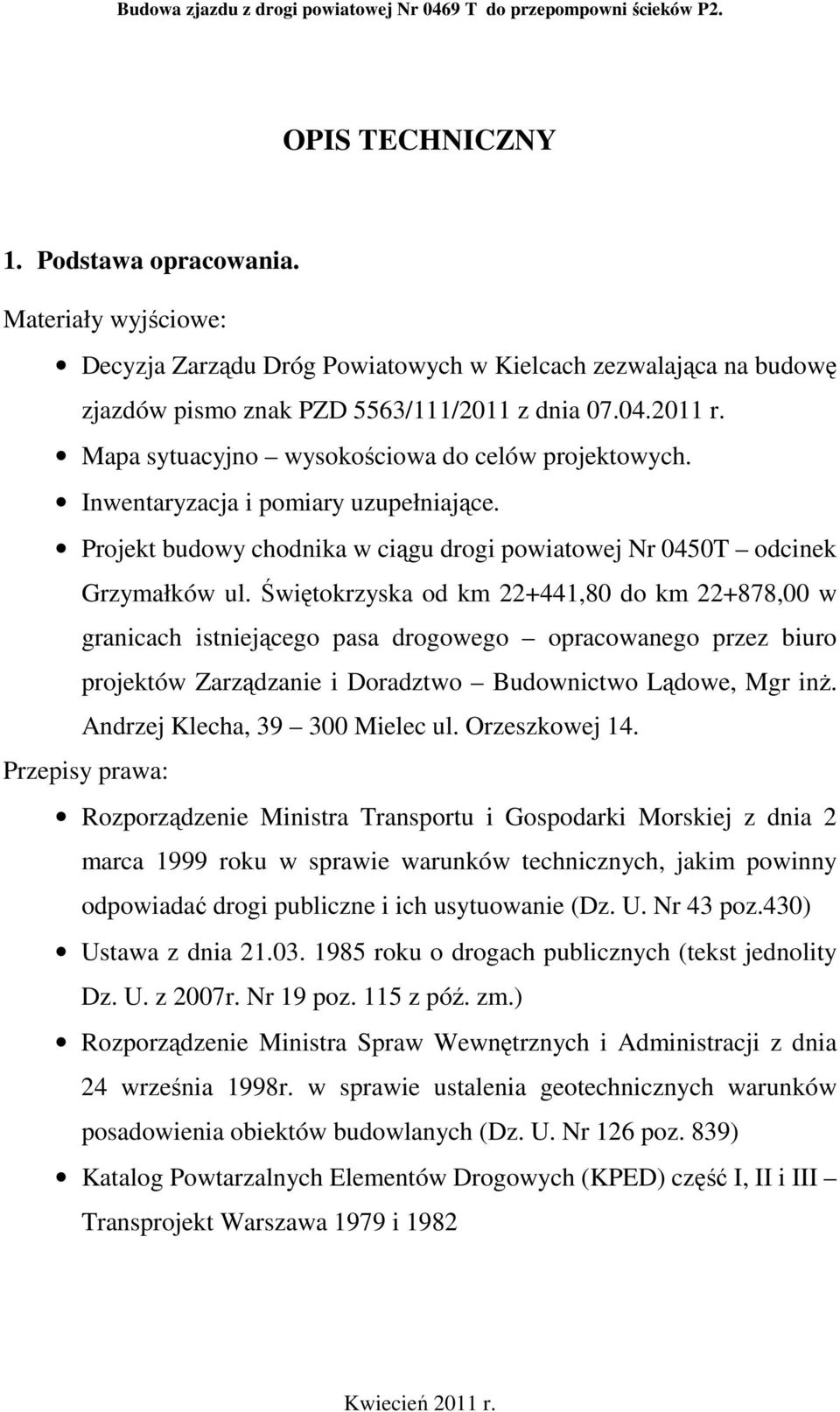

3 OPIS TECHNICZNY 1. Podstawa opracowania. Materiały wyjściowe: Decyzja Zarządu Dróg Powiatowych w Kielcach zezwalająca na budowę zjazdów pismo znak PZD 5563/111/2011 z dnia r. Mapa sytuacyjno wysokościowa do celów projektowych. Inwentaryzacja i pomiary uzupełniające. Projekt budowy chodnika w ciągu drogi powiatowej Nr 0450T odcinek Grzymałków ul. Świętokrzyska od km ,80 do km ,00 w granicach istniejącego pasa drogowego opracowanego przez biuro projektów Zarządzanie i Doradztwo Budownictwo Lądowe, Mgr inŝ. Andrzej Klecha, Mielec ul. Orzeszkowej 14. Przepisy prawa: Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 roku w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. Nr 43 poz.430) Ustawa z dnia roku o drogach publicznych (tekst jednolity Dz. U. z 2007r. Nr 19 poz. 115 z póź. zm.) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 września 1998r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. Nr 126 poz. 839) Katalog Powtarzalnych Elementów Drogowych (KPED) część I, II i III Transprojekt Warszawa 1979 i 1982

Świętokrzyska od km 22+441,80 do km 22+878,00 w granicach istniejącego pasa drogowego opracowanego przez biuro projektów Zarządzanie i Doradztwo Budownictwo Lądowe, Mgr inŝ.

4 2. Temat opracowania. Budowa zjazdu indywidualnego z drogi powiatowej Nr 0469 T w miejscowości Grzymałków do przepompowni ścieków P2 na działkę o numerze ewidencyjnym nr Cel i zakres opracowania. Opracowaniem objęto projekt budowy zjazdu indywidualnego z drogi powiatowej w miejscowości Grzymałków do przepompowni ścieków P2. W projekcie zjazdu dowiązano się sytuacyjnie oraz wysokościowo do projektu chodnika wzdłuŝ drogi powiatowej. 4. Stan istniejący. Na działce nr 246 zlokalizowana będzie przepompownia ścieków. Działka obecnie posiada dostępu do drogi publicznej. JednakŜe w związku z budową przepompowni ścieków istnieje potrzeba zapewnienia dojazdu do planowanej zabudowy. 5. Stan projektowany Parametry techniczne. zjazd indywidualny kategoria ruchu KR 1 szerokość jezdni 4,0m szerokość poboczy 2x0,5m

W projekcie zjazdu dowiązano się sytuacyjnie oraz wysokościowo do projektu chodnika wzdłuŝ drogi powiatowej. 4. Stan istniejący. Na działce nr 246 zlokalizowana będzie przepompownia ścieków.

5 5.2. Sytuacja. Zaprojektowano zjazd o szerokości 5,0m. Szerokość jezdni 4,0m, szerokość pobocza gruntowego 2x0,5m. Projektowany zjazd będzie stanowił połączenie z drogą powiatową Nr 0469 T. Zjazd do działki o nr ew. 246 zlokalizowano w miejscowości Grzymałków. Oś projektowanego zjazdu włącza się do drogi powiatowej Nr 0469 T pod kątem 90. Przecięcie krawędzi nawierzchni zjazdu i drogi zaprojektowano jako skos 1:1. Oś projektowanego zjazdu i oś projektowanego przepustu na istniejącym cieku przecina się pod kątem 97. W związku z opracowanym projektem budowy chodnika wzdłuŝ drogi powiatowej w celu dowiązania się sytuacyjnego do przewidywanego przebiegu chodnika zaprojektowano poszerzenie jezdni drogi powiatowej średnio o 20cm. Poszerzenie jezdni naleŝy wykonać na całej szerokości zjazdu tj. 6,0m Niweleta. Projektowaną niweletę zjazdu od krawędzi drogi powiatowej poprowadzono spadkiem 2,0% na długości 1,5m zgodnie ze pochyleniem projektowanego chodnika. W dalszej części niweleta projektowanego zjazdu przebiega ze spadkiem 5,0% na długości zakresu rzeczowego. W związku z dostosowaniem wysokościowym nawierzchni zjazdu do projektowanej inwestycji związanej z budową chodnika zaprojektowano wyniesienie krawęŝnika o 19cm powyŝej istniejącej nawierzchni. Z uwagi na bezpieczeństwo ruchu projektuje się wyniesienie krawęŝnika na wysokość 19cm równieŝ na skosach. W przypadku budowy chodnika zajdzie potrzeba regulacji wysokościowej krawęŝników na skosach, dostosowując je do rzędnych na chodniku. Po wykonaniu zjazdu naleŝy wykonać najazd z betonu asfaltowego na całej szerokości projektowanego zjazdu, pomiędzy istniejącą krawędzią drogi powiatowej a krawęŝnikiem.

Przecięcie krawędzi nawierzchni zjazdu i drogi zaprojektowano jako skos 1:1. Oś projektowanego zjazdu i oś projektowanego przepustu na istniejącym cieku przecina się pod kątem 97.

6 5.4. Konstrukcja nawierzchni Konstrukcja nawierzchni na zjeździe kategoria ruchu KR 1. Jezdnia: kostka brukowa gr. 8cm podsypka cementowo piaskowa 1:4 gr. 3cm podbudowa z kruszywa łamanego stabilizowanego mechanicznie 0/31,5mm gr. 15cm warstwa piasku stabilizowanego cementem o R m =2,5MPa gr. 15cm Konstrukcja nawierzchni na poszerzeniu drogi powiatowej kategoria ruchu KR 2. Konstrukcję nawierzchni na poszerzeni przyjęto na podstawie projektu budowy chodnika wzdłuŝ drogi powiatowej tj. warstwa ścieralna z AC 11 S gr. 5cm warstwa wiąŝąca z AC 16 W gr. 7cm podbudowa z kruszywa łamanego stabilizowanego mechanicznie 0/31,5 gr. 20cm warstwa piasku stabilizowanego cementem o R m =2,5MPa gr. 15cm warstwa odcinająca z pospółki gr. 15cm 5.5. Przekrój typowy. szerokość jezdni 4,0m spadek poprzeczny jezdni 0,56% (jednostronny)

5MPa gr. 15cm 5.4.2. Konstrukcja nawierzchni na poszerzeniu drogi powiatowej kategoria ruchu KR 2.

7 6. Geotechniczne warunki posadowienia. Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 24 września 1998 r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych - 7 pkt. 1c wykopy do głębokości 1,20m oraz nasypy do wysokości 3,00m wykonane w prostych warunkach gruntowych przy budowie dróg ustala się dla przedmiotowego zjazdu I kategorię geotechniczną. 7. Sieć uzbrojenia terenu. W rejonie inwestycji znajduje się sieć uzbrojenia inŝynieryjnego: - napowietrzna linia en W/w sieci nie kolidują z projektowaną inwestycją. Roboty ziemne w pobliŝu istniejących urządzeń podziemnych wykonywać ręcznie pod nadzorem ich administratora. 8. Odwodnienie. Odwodnienie będzie się odbywać powierzchniowo. Spływ wód opadowych z drogi powiatowej będzie się odbywał się jak dotychczas do istniejących cieków wodnych. W celu zapewnienia ciągłości rowów zaprojektowano przepust z rur Ŝelbetowych ø 50 cm. 9. Organizacja ruchu Stała organizacja ruchu. Budowa zjazdu nie wymaga zmiany w stałej organizacji ruchu Organizacja ruchu na czas budowy. Na czas wykonania robót na odcinku objętym niniejszym projektem zostanie wprowadzone oznakowanie wg Projektu czasowej organizacji ruchu. Projekt czasowej organizacji ruchu opracuje Wykonawca Robót.

1c wykopy do głębokości 1,20m oraz nasypy do wysokości 3,00m wykonane w prostych warunkach gruntowych przy budowie dróg ustala się dla przedmiotowego zjazdu I kategorię geotechniczną. 7.

8 10. Ochrona interesów osób trzecich. Inwestycja w Ŝadnym przypadku nie ogranicza dostępu do drogi publicznej ani moŝliwości korzystania z mediów. 11. Wpływ obiektu na środowisko. Budowa zjazdu nie jest inwestycją szkodliwą dla środowiska naturalnego. Projektant: mgr inŝ. Wojciech Zygan Upr. Nr 71/83

ani moŝliwości korzystania z mediów. 11. Wpływ obiektu na środowisko.

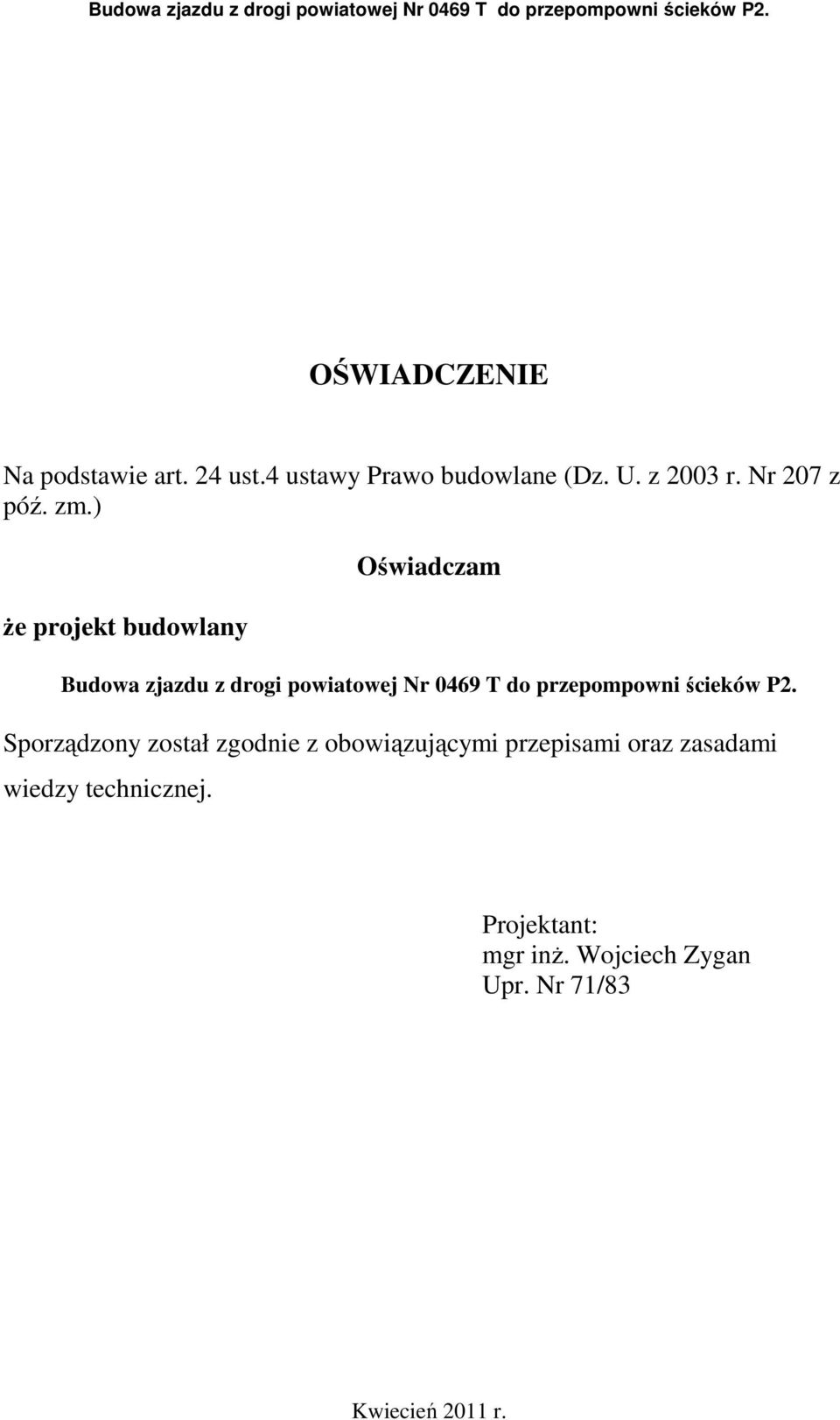

9 OŚWIADCZENIE Na podstawie art. 24 ust.4 ustawy Prawo budowlane (Dz. U. z 2003 r. Nr 207 z póź. zm.) Ŝe projekt budowlany Oświadczam Budowa zjazdu z drogi powiatowej Nr 0469 T do przepompowni ścieków P2. Sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: mgr inŝ. Wojciech Zygan Upr. Nr 71/83

) Ŝe projekt budowlany Oświadczam Budowa zjazdu z drogi powiatowej Nr 0469 T do

10 INFORMACJA dotycząca bezpieczeństwa i ochrony zdrowia Ze względu na specyfikę projektowanego obiektu budowlanego, który nie jest ujęty w Rozporządzeniu z dnia 23 czerwca 2003r. (Dz. U. Nr 120 poz. 1126) nie jest wymagane sporządzenie informacji dotyczącej bezpieczeństwa i ochrony zdrowia dla projektu budowy zjazdu z drogi powiatowej Nr 0469 T do przepompowni ściekówp2. Podstawa prawna: 1. Rozporządzenie Ministra Infrastruktury z dnia 03 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. Nr 120 poz. 1133) 2. Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120 poz. 1126) Projektant: mgr inŝ. Wojciech Zygan Upr. Nr 71/83

Rozporządzenie Ministra Infrastruktury z dnia 03 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. Nr 120 poz. 1133) 2.
