1

2

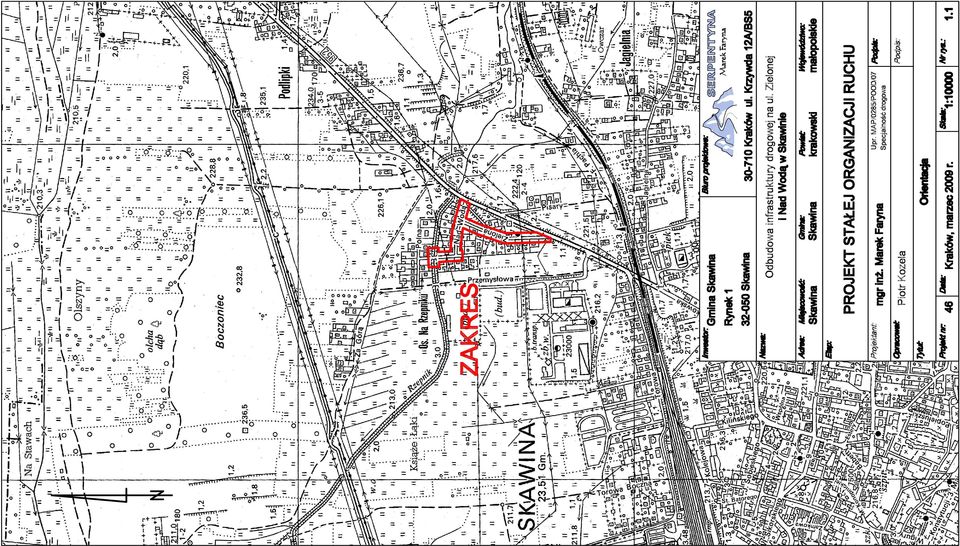

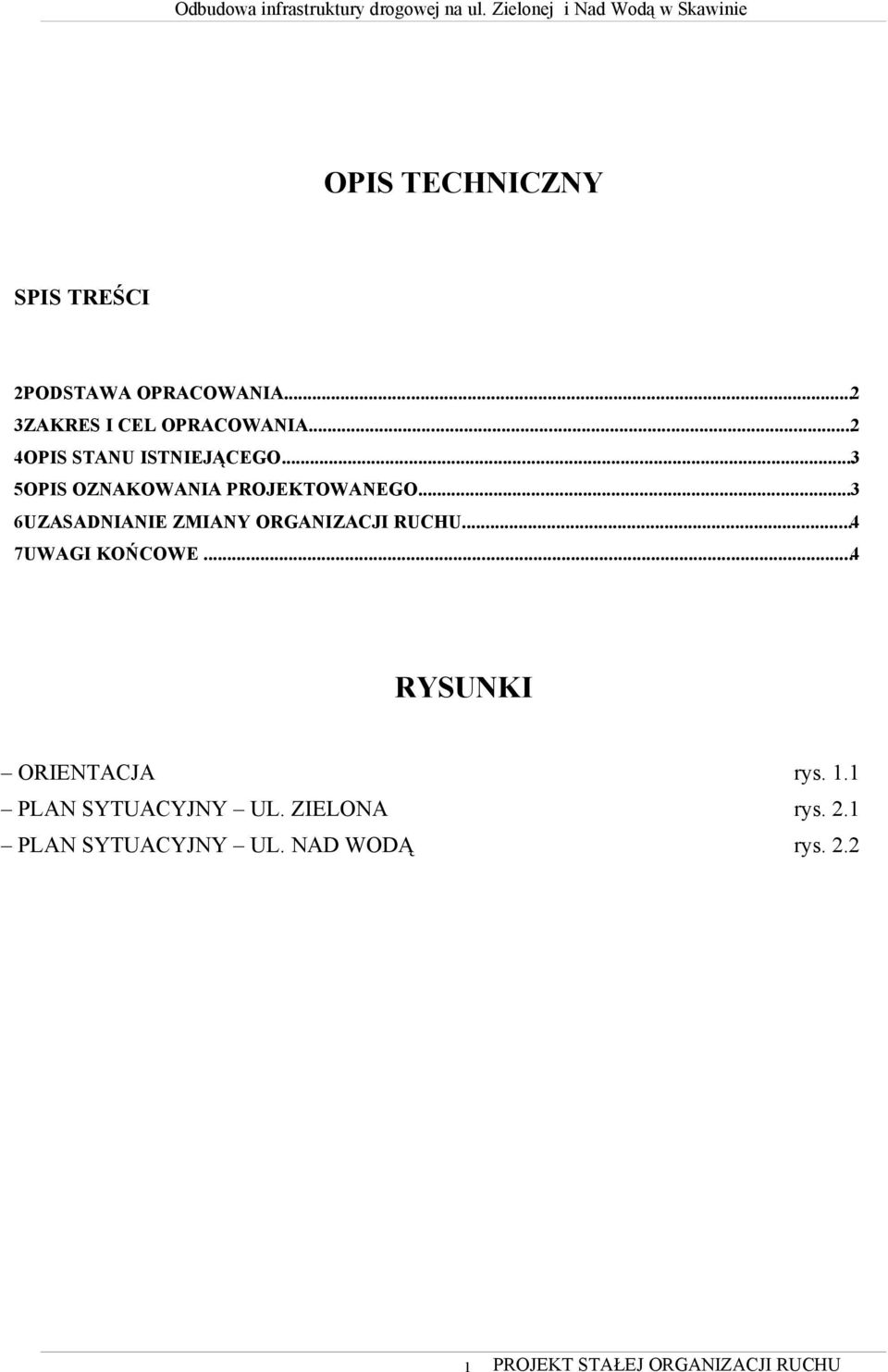

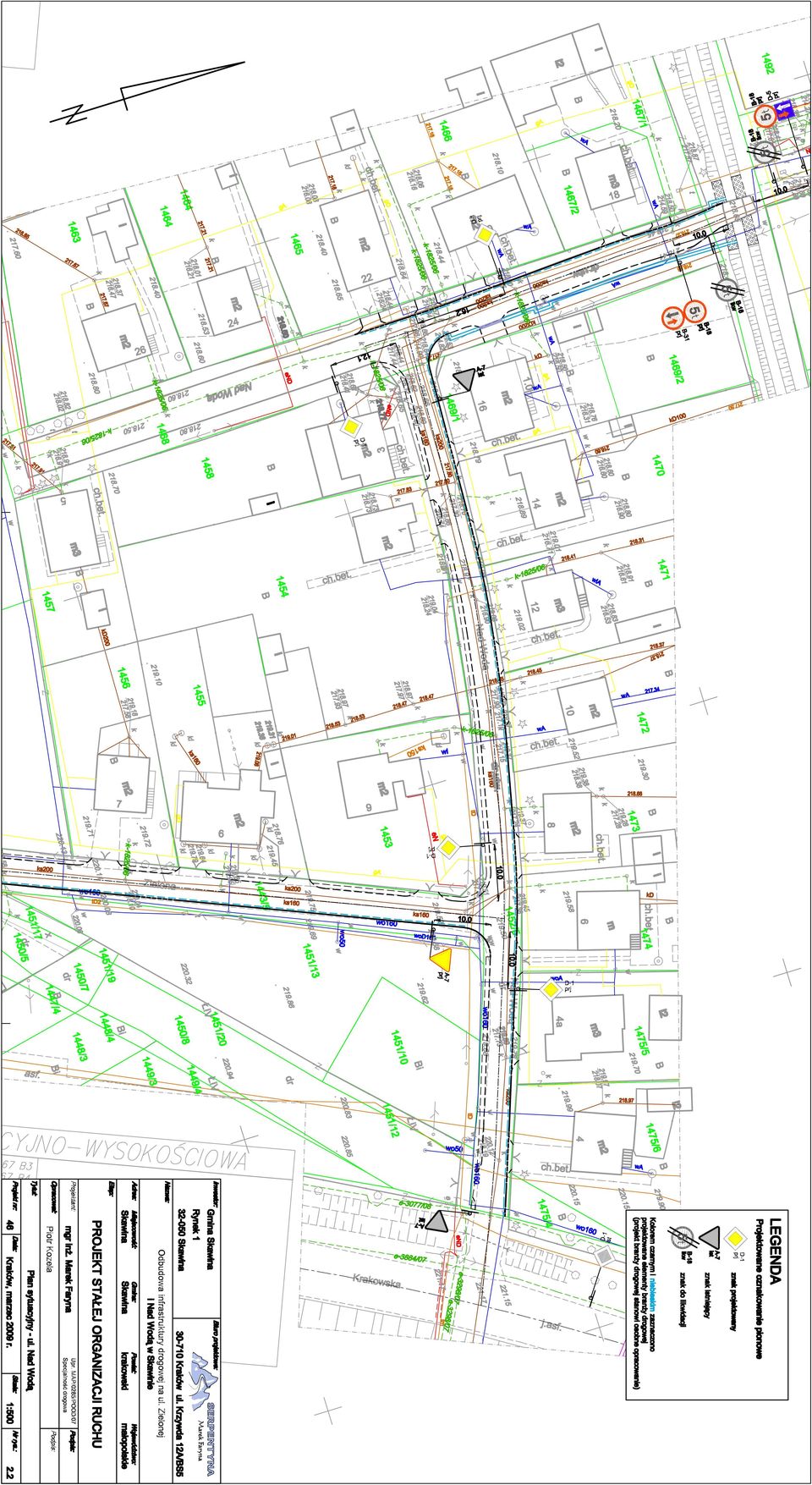

3 Odbudowa infrastruktury drogowej na ul. Zielonej i Nad Wodą w Skawinie OPIS TECHNICZNY SPIS TREŚCI 2PODSTAWA OPRACOWANIA...2 3ZAKRES I CEL OPRACOWANIA...2 4OPIS STANU ISTNIEJĄCEGO...3 5OPIS OZNAKOWANIA PROJEKTOWANEGO...3 6UZASADNIANIE ZMIANY ORGANIZACJI RUCHU...4 7UWAGI KOŃCOWE...4 RYSUNKI ORIENTACJA rys. 1.1 PLAN SYTUACYJNY UL. ZIELONA rys. 2.1 PLAN SYTUACYJNY UL. NAD WODĄ rys

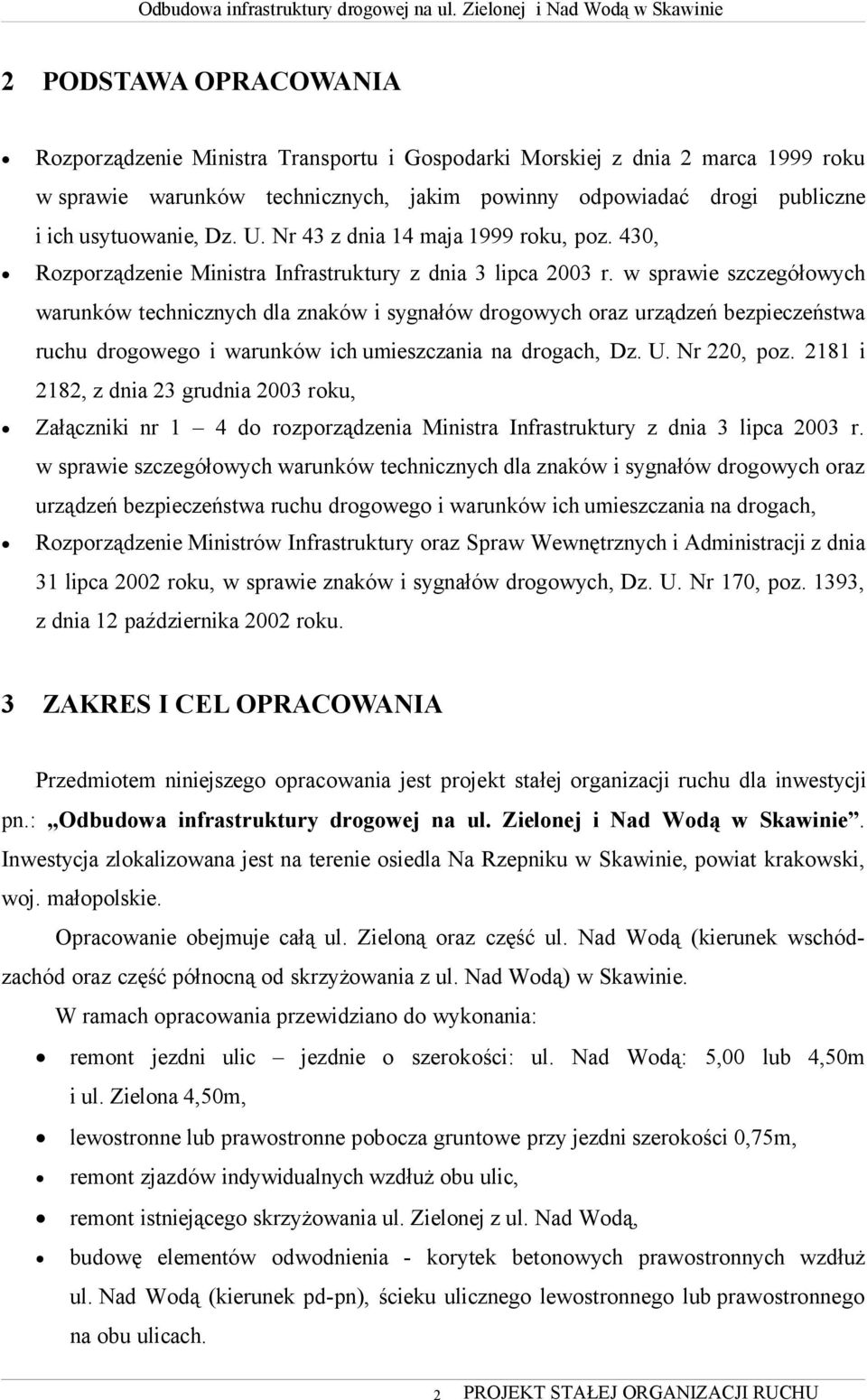

4 Odbudowa infrastruktury drogowej na ul. Zielonej i Nad Wodą w Skawinie 2 PODSTAWA OPRACOWANIA Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 roku w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie, Dz. U. Nr 43 z dnia 14 maja 1999 roku, poz. 430, Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach, Dz. U. Nr 220, poz i 2182, z dnia 23 grudnia 2003 roku, Załączniki nr 1 4 do rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach, Rozporządzenie Ministrów Infrastruktury oraz Spraw Wewnętrznych i Administracji z dnia 31 lipca 2002 roku, w sprawie znaków i sygnałów drogowych, Dz. U. Nr 170, poz. 1393, z dnia 12 października 2002 roku. 3 ZAKRES I CEL OPRACOWANIA Przedmiotem niniejszego opracowania jest projekt stałej organizacji ruchu dla inwestycji pn.: Odbudowa infrastruktury drogowej na ul. Zielonej i Nad Wodą w Skawinie. Inwestycja zlokalizowana jest na terenie osiedla Na Rzepniku w Skawinie, powiat krakowski, woj. małopolskie. Opracowanie obejmuje całą ul. Zieloną oraz część ul. Nad Wodą (kierunek wschódzachód oraz część północną od skrzyżowania z ul. Nad Wodą) w Skawinie. W ramach opracowania przewidziano do wykonania: remont jezdni ulic jezdnie o szerokości: ul. Nad Wodą: 5,00 lub 4,50m i ul. Zielona 4,50m, lewostronne lub prawostronne pobocza gruntowe przy jezdni szerokości 0,75m, remont zjazdów indywidualnych wzdłuż obu ulic, remont istniejącego skrzyżowania ul. Zielonej z ul. Nad Wodą, budowę elementów odwodnienia - korytek betonowych prawostronnych wzdłuż ul. Nad Wodą (kierunek pd-pn), ścieku ulicznego lewostronnego lub prawostronnego na obu ulicach. 2

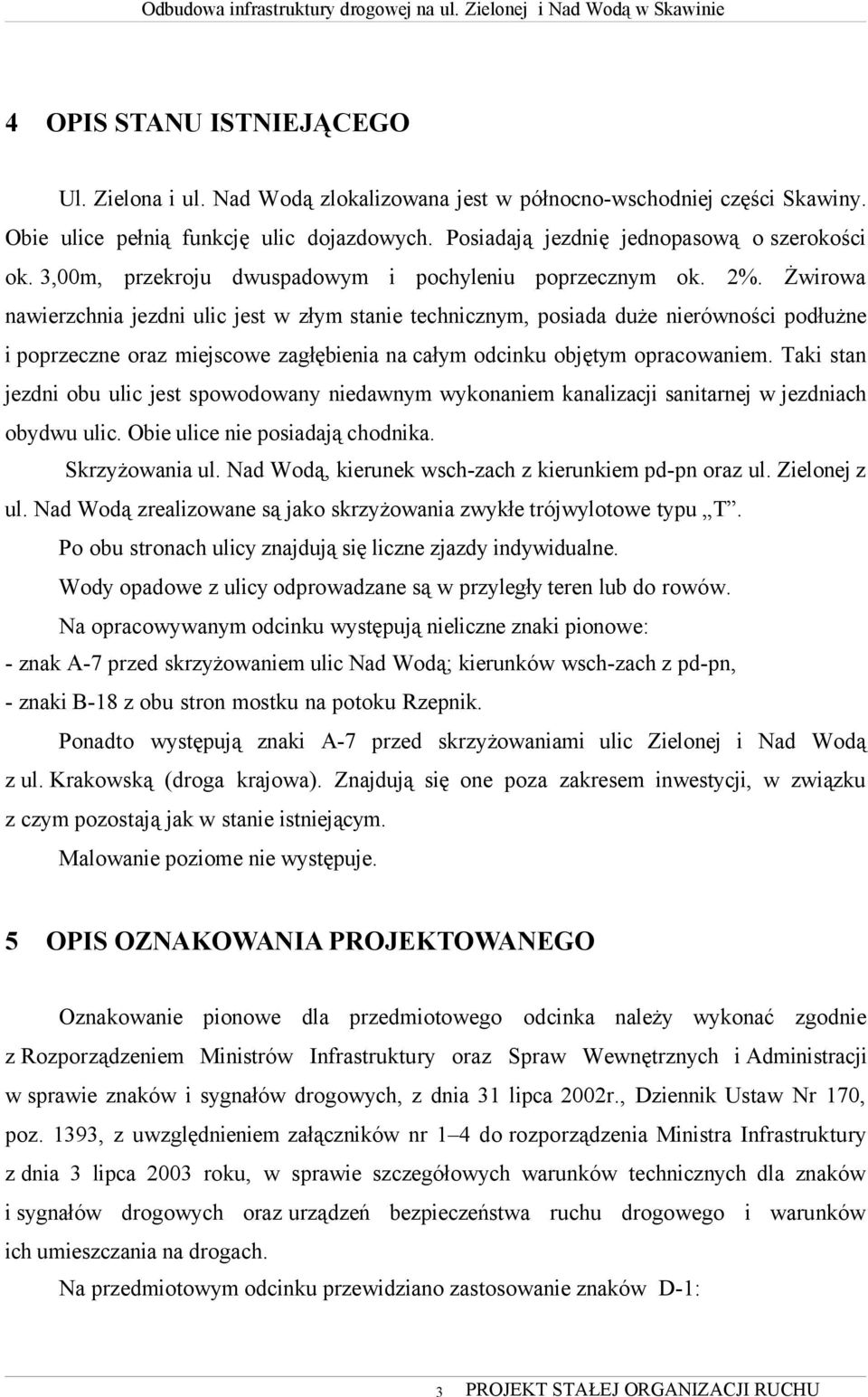

5 Odbudowa infrastruktury drogowej na ul. Zielonej i Nad Wodą w Skawinie 4 OPIS STANU ISTNIEJĄCEGO Ul. Zielona i ul. Nad Wodą zlokalizowana jest w północno-wschodniej części Skawiny. Obie ulice pełnią funkcję ulic dojazdowych. Posiadają jezdnię jednopasową o szerokości ok. 3,00m, przekroju dwuspadowym i pochyleniu poprzecznym ok. 2%. Żwirowa nawierzchnia jezdni ulic jest w złym stanie technicznym, posiada duże nierówności podłużne i poprzeczne oraz miejscowe zagłębienia na całym odcinku objętym opracowaniem. Taki stan jezdni obu ulic jest spowodowany niedawnym wykonaniem kanalizacji sanitarnej w jezdniach obydwu ulic. Obie ulice nie posiadają chodnika. Skrzyżowania ul. Nad Wodą, kierunek wsch-zach z kierunkiem pd-pn oraz ul. Zielonej z ul. Nad Wodą zrealizowane są jako skrzyżowania zwykłe trójwylotowe typu T. Po obu stronach ulicy znajdują się liczne zjazdy indywidualne. Wody opadowe z ulicy odprowadzane są w przyległy teren lub do rowów. Na opracowywanym odcinku występują nieliczne znaki pionowe: - znak A-7 przed skrzyżowaniem ulic Nad Wodą; kierunków wsch-zach z pd-pn, - znaki B-18 z obu stron mostku na potoku Rzepnik. Ponadto występują znaki A-7 przed skrzyżowaniami ulic Zielonej i Nad Wodą z ul. Krakowską (droga krajowa). Znajdują się one poza zakresem inwestycji, w związku z czym pozostają jak w stanie istniejącym. Malowanie poziome nie występuje. 5 OPIS OZNAKOWANIA PROJEKTOWANEGO Oznakowanie pionowe dla przedmiotowego odcinka należy wykonać zgodnie z Rozporządzeniem Ministrów Infrastruktury oraz Spraw Wewnętrznych i Administracji w sprawie znaków i sygnałów drogowych, z dnia 31 lipca 2002r., Dziennik Ustaw Nr 170, poz. 1393, z uwzględnieniem załączników nr 1 4 do rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 roku, w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach. Na przedmiotowym odcinku przewidziano zastosowanie znaków D-1: 3

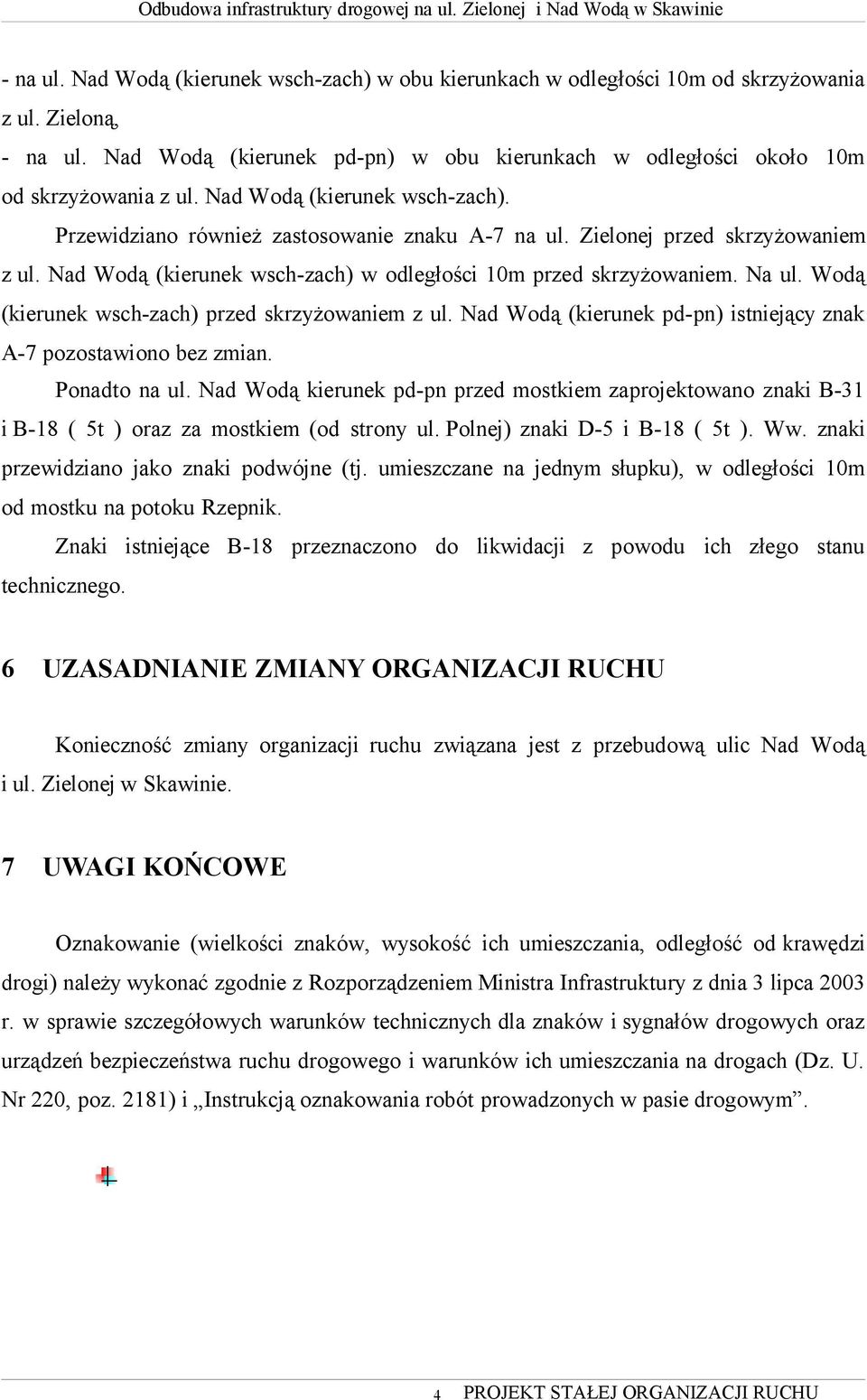

6 Odbudowa infrastruktury drogowej na ul. Zielonej i Nad Wodą w Skawinie - na ul. Nad Wodą (kierunek wsch-zach) w obu kierunkach w odległości 10m od skrzyżowania z ul. Zieloną, - na ul. Nad Wodą (kierunek pd-pn) w obu kierunkach w odległości około 10m od skrzyżowania z ul. Nad Wodą (kierunek wsch-zach). Przewidziano również zastosowanie znaku A-7 na ul. Zielonej przed skrzyżowaniem z ul. Nad Wodą (kierunek wsch-zach) w odległości 10m przed skrzyżowaniem. Na ul. Wodą (kierunek wsch-zach) przed skrzyżowaniem z ul. Nad Wodą (kierunek pd-pn) istniejący znak A-7 pozostawiono bez zmian. Ponadto na ul. Nad Wodą kierunek pd-pn przed mostkiem zaprojektowano znaki B-31 i B-18 ( 5t ) oraz za mostkiem (od strony ul. Polnej) znaki D-5 i B-18 ( 5t ). Ww. znaki przewidziano jako znaki podwójne (tj. umieszczane na jednym słupku), w odległości 10m od mostku na potoku Rzepnik. Znaki istniejące B-18 przeznaczono do likwidacji z powodu ich złego stanu technicznego. 6 UZASADNIANIE ZMIANY ORGANIZACJI RUCHU Konieczność zmiany organizacji ruchu związana jest z przebudową ulic Nad Wodą i ul. Zielonej w Skawinie. 7 UWAGI KOŃCOWE Oznakowanie (wielkości znaków, wysokość ich umieszczania, odległość od krawędzi drogi) należy wykonać zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (Dz. U. Nr 220, poz. 2181) i Instrukcją oznakowania robót prowadzonych w pasie drogowym. 4

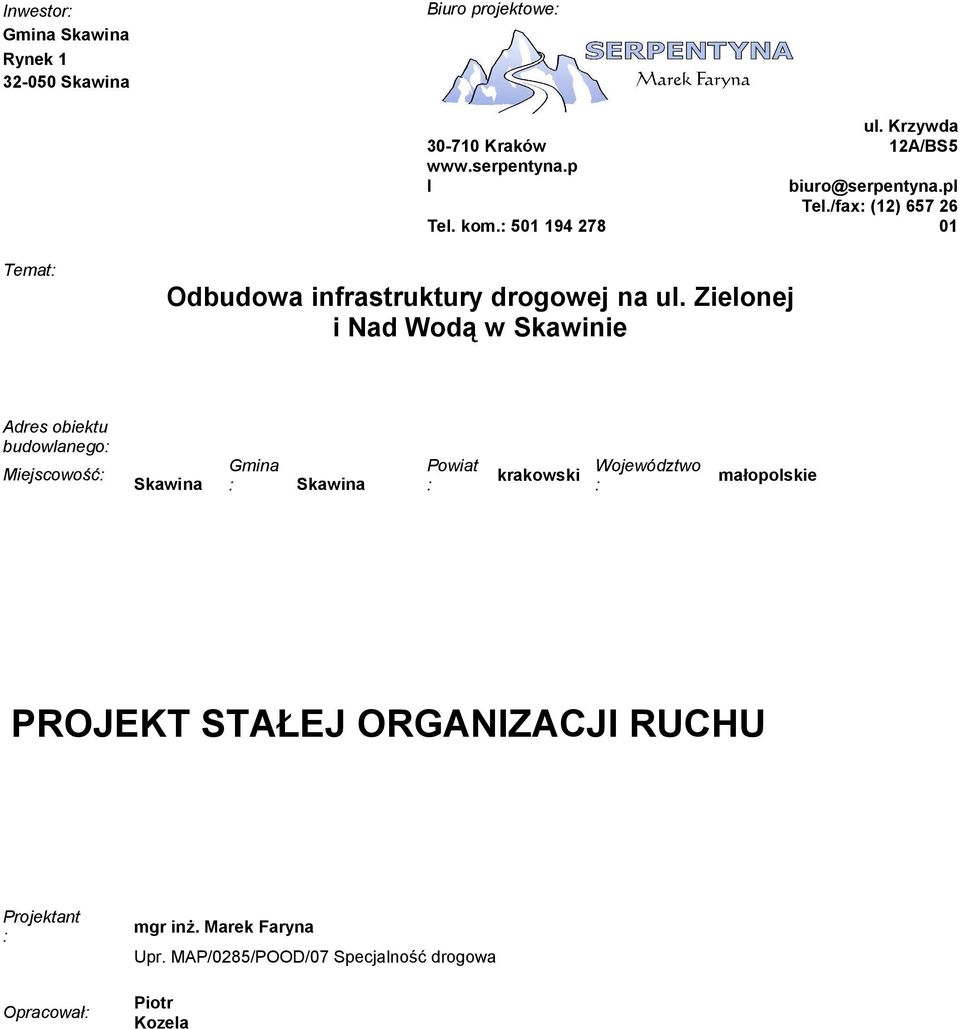

7 Inwestor: Gmina Skawina Rynek Skawina Biuro projektowe: Kraków l Tel. kom.: ul. Krzywda 12A/BS5 biuro@serpentyna.pl Tel./fax: (12) Temat: Odbudowa infrastruktury drogowej na ul. Zielonej i Nad Wodą w Skawinie Adres obiektu budowlanego: Miejscowość: Skawina Gmina : Skawina Powiat : krakowski Województwo : małopolskie Projektant : Opracował: mgr inż. Marek Faryna Upr. MAP/0285/POOD/07 Specjalność drogowa Piotr Kozela

8 Projekt nr: 46 Kraków, marzec 2009 r. Egz. nr: 1
