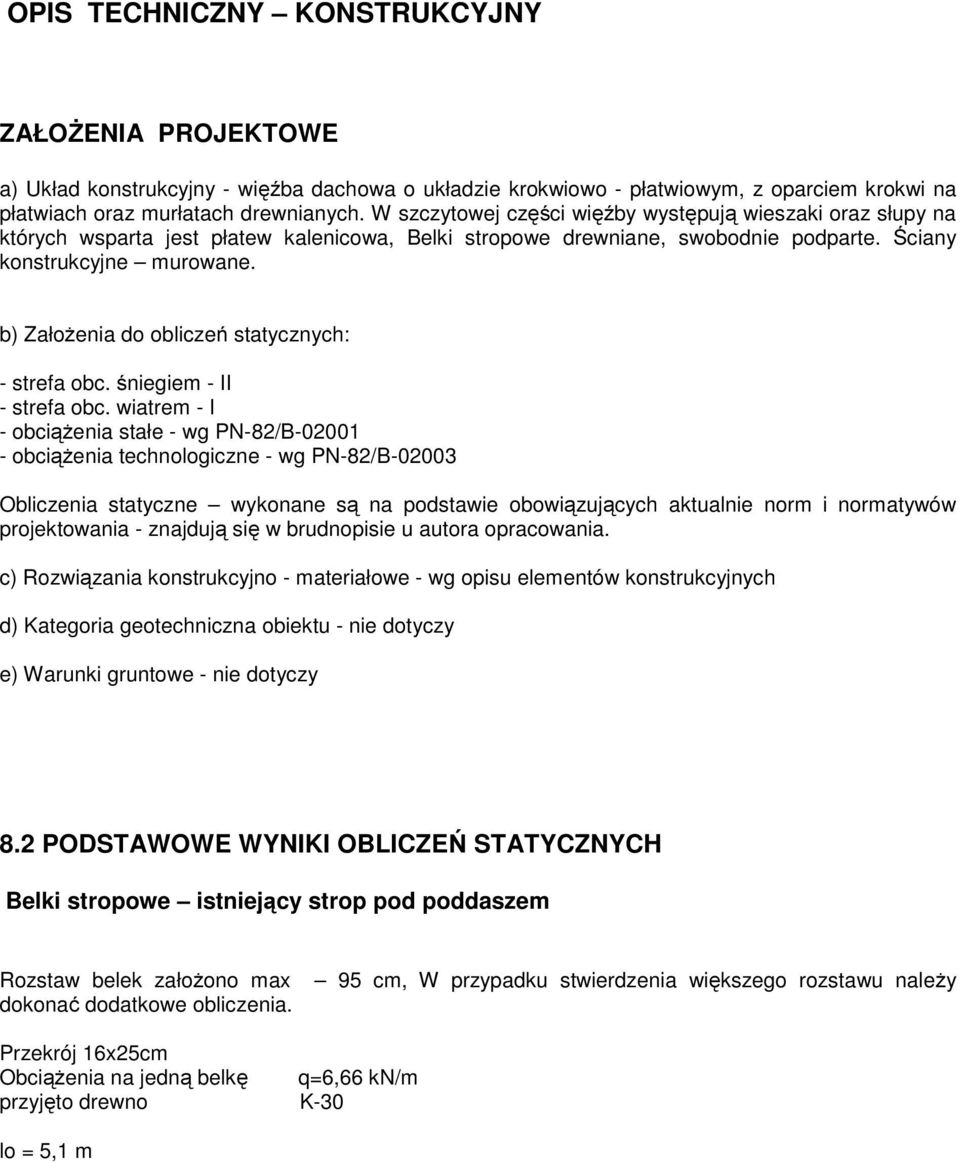

1 OPIS TECHNICZNY KONSTRUKCYJNY ZAŁOŻENIA PROJEKTOWE a) Ukła konstrukcyjny - więźba achowa o ukłazie krokwiowo - płatwiowy z oparciem krokwi na płatwiach oraz murłatach rewnianych. W szczytowej części więźby występują wieszaki oraz słupy na których wsparta jest płatew kalenicowa, Belki stropowe rewniane, swobonie poparte. Ściany konstrukcyjne murowane. b) Założenia o obliczeń statycznych: - strefa obc. śniegiem - II - strefa obc. wiatrem - I - obciążenia stałe - wg PN-82/B obciążenia technologiczne - wg PN-82/B Obliczenia statyczne wykonane są na postawie obowiązujących aktualnie norm i normatywów projektowania - znajują się w brunopisie u autora opracowania. c) Rozwiązania konstrukcyjno - materiałowe - wg opisu elementów konstrukcyjnych ) Kategoria geotechniczna obiektu - nie otyczy e) Warunki gruntowe - nie otyczy 8.2 PODSTAWOWE WYNIKI OBLICZEŃ STATYCZNYCH Belki stropowe istniejący strop po poaszem Rozstaw belek założono max okonać oatkowe obliczenia. 95 c W przypaku stwierzenia większego rozstawu należy Przekrój 16x25cm Obciążenia na jeną belkę q6,66 kn/m przyjęto rewno K-30 lo 5,1 m

b) Założenia o obliczeń statycznych: - strefa obc. śniegiem - II - strefa obc.

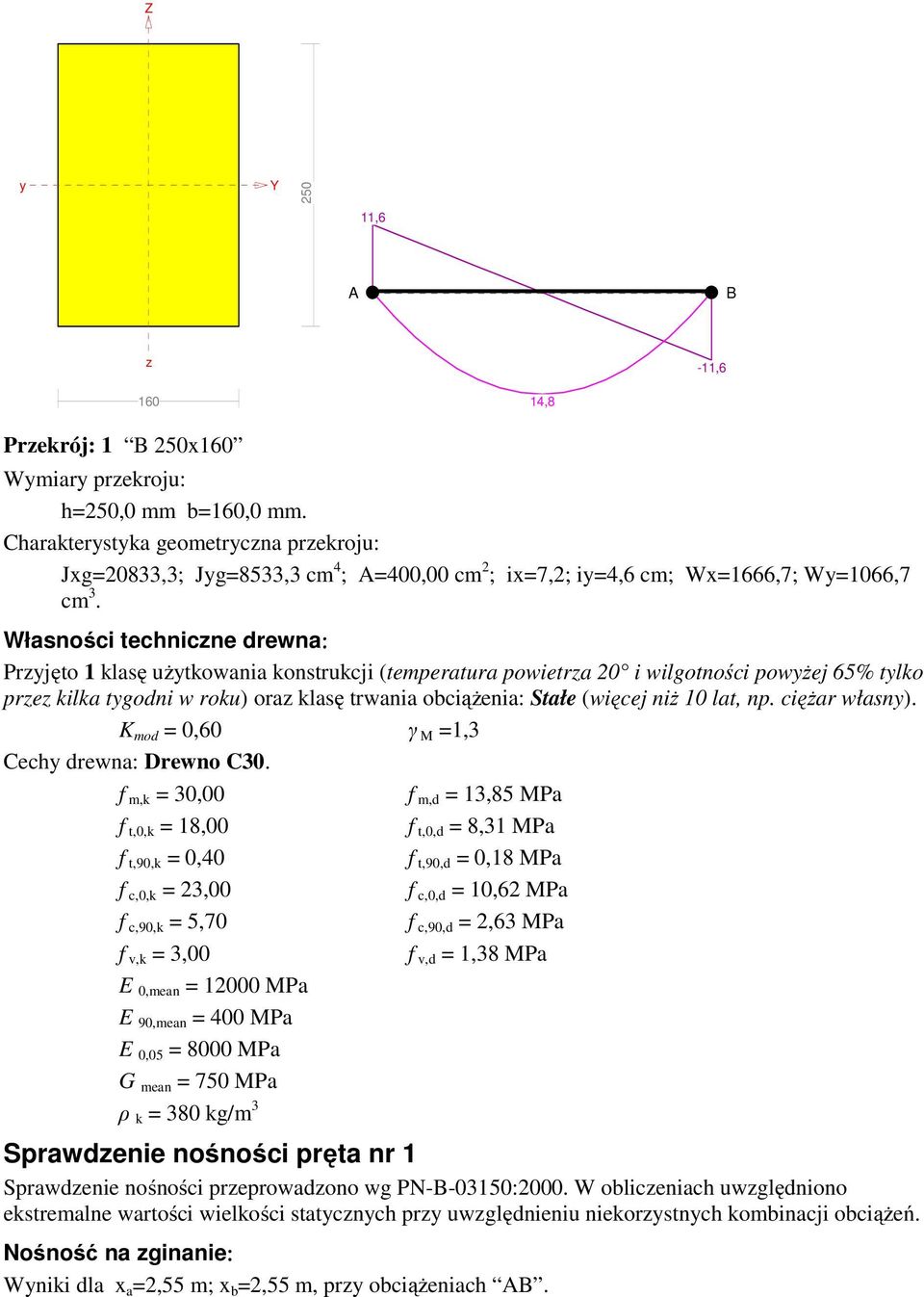

2 Z y Y ,6 A B z -11, ,8 Przekrój: 1 B 250x160 Wymiary przekroju: h250,0 mm b160,0 mm. Charakterystyka geometryczna przekroju: Jxg20833,3; Jyg8533,3 cm 4 ; A400,00 cm 2 ; ix7,2; iy4,6 cm; Wx1666,7; Wy1066,7 cm 3. Własności techniczne rewna: Przyjęto 1 klasę użytkowania konstrukcji (temperatura powietrza 20 i wilgotności powyżej 65% tylko przez kilka tygoni w roku) oraz klasę trwania obciążenia: Stałe (więcej niż 10 lat, np. ciężar własny). K mo 0,60 γ M 1,3 Cechy rewna: Drewno C30. f k 30,00 f 13,85 MPa f t,0,k 18,00 f t,0, 8,31 MPa f t,90,k 0,40 f t,90, 0,18 MPa f c,0,k 23,00 f c,0, 10,62 MPa f c,90,k 5,70 f c,90, 2,63 MPa f v,k 3,00 f v, 1,38 MPa E 0,mean MPa E 90,mean 400 MPa E 0, MPa G mean 750 MPa ρ k 380 kg/m 3 Sprawzenie nośności pręta nr 1 Sprawzenie nośności przeprowazono wg PN-B-03150:2000. W obliczeniach uwzglęniono ekstremalne wartości wielkości statycznych przy uwzglęnieniu niekorzystnych kombinacji obciążeń. Nośność na zginanie: Wyniki la x a 2,55 m; x b 2,55 przy obciążeniach AB.

Własności techniczne rewna: Przyjęto 1 klasę użytkowania konstrukcji (temperatura powietrza 20 i wilgotności powyżej 65% tylko przez kilka tygoni w roku) oraz klasę trwania obciążenia: Stałe (więcej

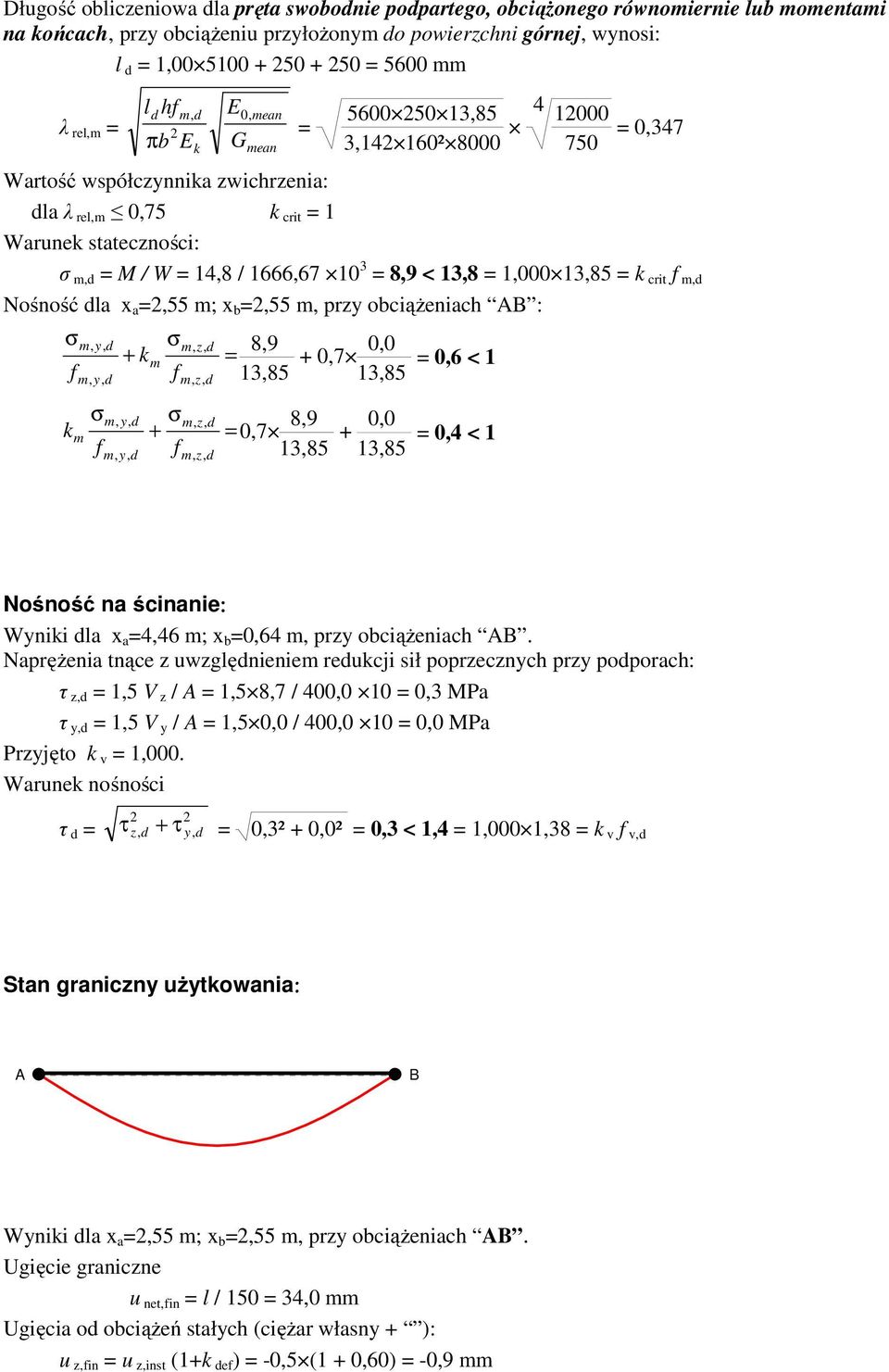

3 Długość obliczeniowa la pręta swobonie popartego, obciążonego równomiernie lub momentami na końcach, przy obciążeniu przyłożonym o powierzchni górnej, wynosi: l 1, mm λ rel,m l hf E0, mean 2 πb Ek Gmean , , ² ,347 Wartość współczynnika zwichrzenia: la λ rel,m 0,75 k crit 1 Warunek stateczności: σ M / W 14,8 / 1666, ,9 < 13,8 1,000 13,85 k crit f Nośność la x a 2,55 m; x b 2,55 przy obciążeniach AB : σ σ 8,9 + km f 13,85 f k m σ f σ + f + 0,7 0,0 13,85 0,6 < 1 0,7 8,9 13,85 + 0,0 13,85 0,4 < 1 Nośność na ścinanie: Wyniki la x a 4,46 m; x b 0,64 przy obciążeniach AB. Naprężenia tnące z uwzglęnieniem reukcji sił poprzecznych przy poporach: τ 1,5 V z / A 1,5 8,7 / 400,0 10 0,3 MPa τ 1,5 V y / A 1,5 0,0 / 400,0 10 0,0 MPa Przyjęto k v 1,000. Warunek nośności τ τ τ 0,3² + 0,0² 0,3 < 1,4 1,000 1,38 k v f v, Stan graniczny użytkowania: A B Wyniki la x a 2,55 m; x b 2,55 przy obciążeniach AB. Ugięcie graniczne u net,fin l / ,0 mm Ugięcia o obciążeń stałych (ciężar własny + ): u fin u inst (1+k ef) -0,5 (1 + 0,60) -0,9 mm

1,000 13,85 k crit f Nośność la x a 2,55 m; x b 2,55 przy obciążeniach AB : σ σ 8,9 + km f 13,85 f k m σ f σ + f + 0,7 0,0 13,85 0,6 < 1 0,7 8,9 13,85 + 0,0 13,85 0,4 < 1 Nośność na ścinanie: Wyniki

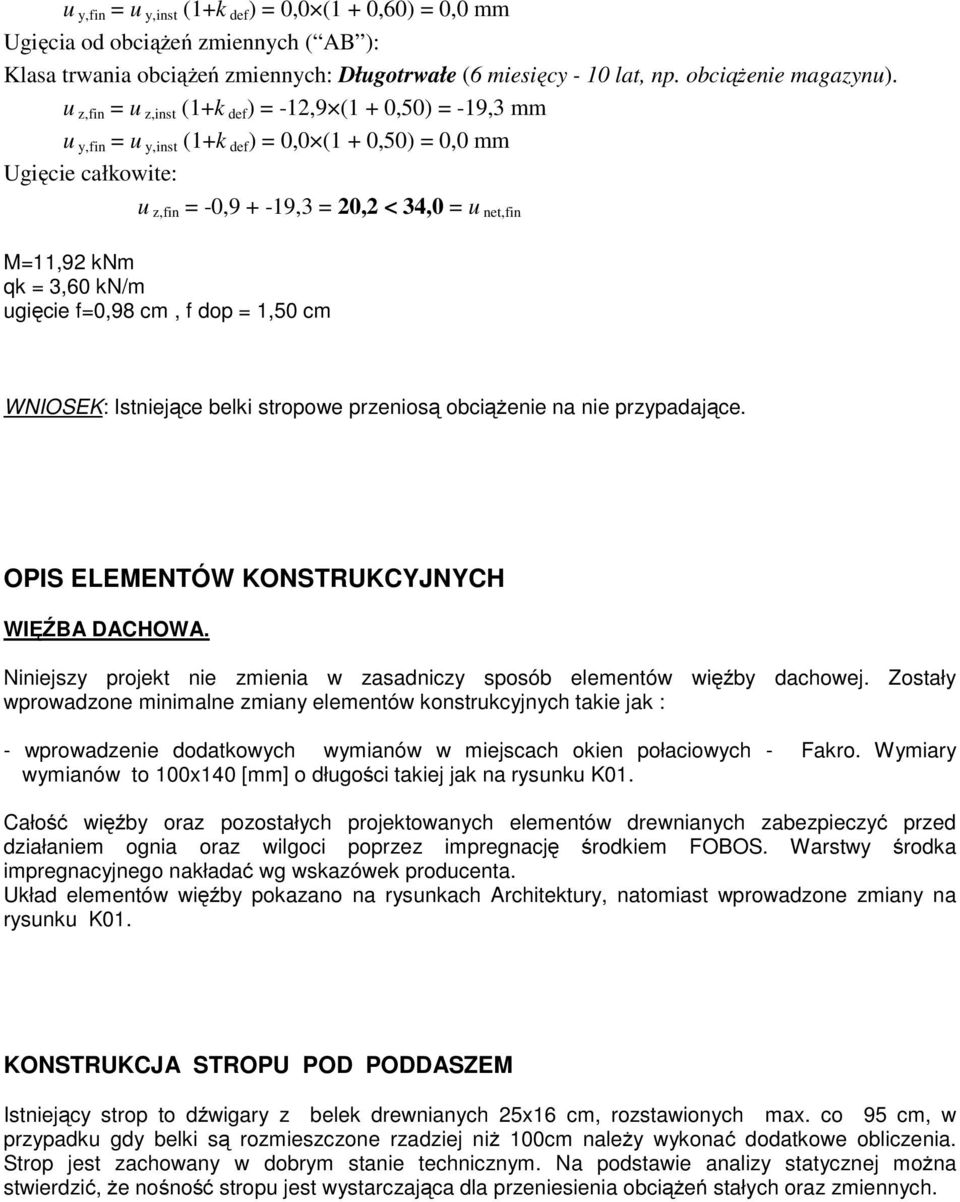

4 u fin u inst (1+k ef) 0,0 (1 + 0,60) 0,0 mm Ugięcia o obciążeń zmiennych ( AB ): Klasa trwania obciążeń zmiennych: Długotrwałe (6 miesięcy - 10 lat, np. obciążenie magazynu). u fin u inst (1+k ef) -12,9 (1 + 0,50) -19,3 mm u fin u inst (1+k ef) 0,0 (1 + 0,50) 0,0 mm Ugięcie całkowite: u fin -0, ,3 20,2 < 34,0 u net,fin M11,92 knm qk 3,60 kn/m ugięcie f0,98 cm, f op 1,50 cm WNIOSEK: Istniejące belki stropowe przeniosą obciążenie na nie przypaające. OPIS ELEMENTÓW KONSTRUKCYJNYCH WIĘŹBA DACHOWA. Niniejszy projekt nie zmienia w zasaniczy sposób elementów więźby achowej. Zostały wprowazone minimalne zmiany elementów konstrukcyjnych takie jak : - wprowazenie oatkowych wymianów w miejscach okien połaciowych - Fakro. Wymiary wymianów to 100x140 [mm] o ługości takiej jak na rysunku K01. Całość więźby oraz pozostałych projektowanych elementów rewnianych zabezpieczyć prze ziałaniem ognia oraz wilgoci poprzez impregnację śrokiem FOBOS. Warstwy śroka impregnacyjnego nakłaać wg wskazówek proucenta. Ukła elementów więźby pokazano na rysunkach Architektur natomiast wprowazone zmiany na rysunku K01. KONSTRUKCJA STROPU POD PODDASZEM Istniejący strop to źwigary z belek rewnianych 25x16 c rozstawionych max. co 95 c w przypaku gy belki są rozmieszczone rzaziej niż 100cm należy wykonać oatkowe obliczenia. Strop jest zachowany w obrym stanie technicznym. Na postawie analizy statycznej można stwierzić, że nośność stropu jest wystarczająca la przeniesienia obciążeń stałych oraz zmiennych.

1,50 cm WNIOSEK: Istniejące belki stropowe przeniosą obciążenie na nie przypaające. OPIS ELEMENTÓW KONSTRUKCYJNYCH WIĘŹBA DACHOWA.

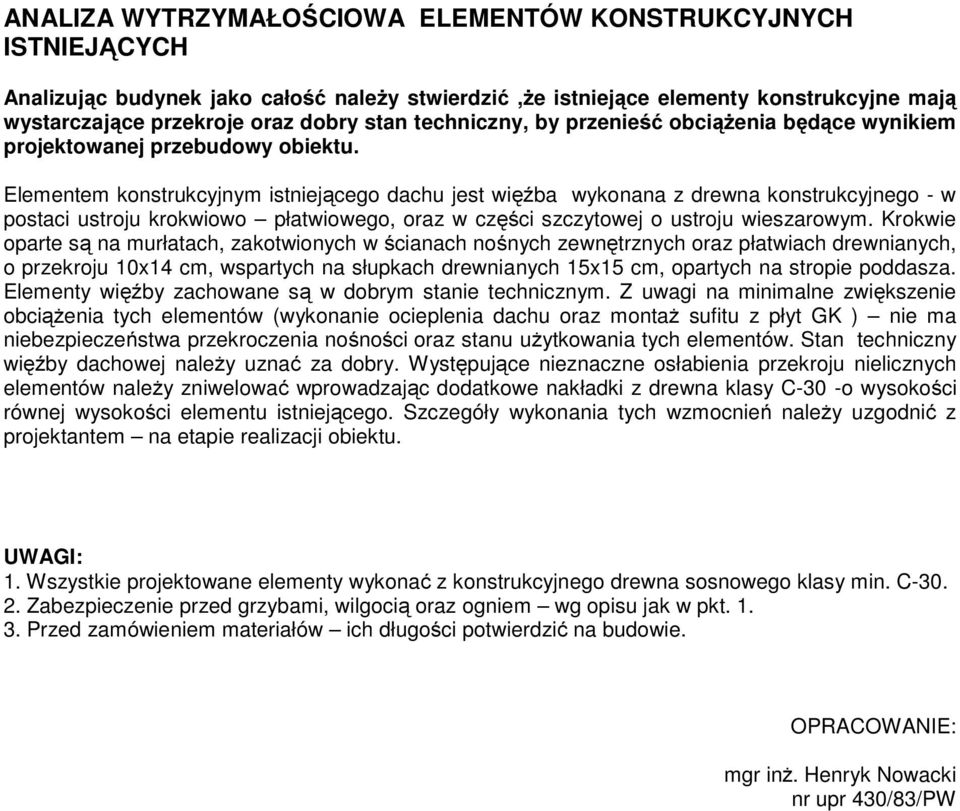

5 ANALIZA WYTRZYMAŁOŚCIOWA ELEMENTÓW KONSTRUKCYJNYCH ISTNIEJĄCYCH Analizując buynek jako całość należy stwierzić,że istniejące elementy konstrukcyjne mają wystarczające przekroje oraz obry stan techniczn by przenieść obciążenia bęące wynikiem projektowanej przebuowy obiektu. Elementem konstrukcyjnym istniejącego achu jest więźba wykonana z rewna konstrukcyjnego - w postaci ustroju krokwiowo płatwiowego, oraz w części szczytowej o ustroju wieszarowym. Krokwie oparte są na murłatach, zakotwionych w ścianach nośnych zewnętrznych oraz płatwiach rewnianych, o przekroju 10x14 c wspartych na słupkach rewnianych 15x15 c opartych na stropie poasza. Elementy więźby zachowane są w obrym stanie technicznym. Z uwagi na minimalne zwiększenie obciążenia tych elementów (wykonanie ocieplenia achu oraz montaż sufitu z płyt GK ) nie ma niebezpieczeństwa przekroczenia nośności oraz stanu użytkowania tych elementów. Stan techniczny więźby achowej należy uznać za obry. Występujące nieznaczne osłabienia przekroju nielicznych elementów należy zniwelować wprowazając oatkowe nakłaki z rewna klasy C-30 -o wysokości równej wysokości elementu istniejącego. Szczegóły wykonania tych wzmocnień należy uzgonić z projektantem na etapie realizacji obiektu. UWAGI: 1. Wszystkie projektowane elementy wykonać z konstrukcyjnego rewna sosnowego klasy min. C Zabezpieczenie prze grzybami, wilgocią oraz ogniem wg opisu jak w pkt Prze zamówieniem materiałów ich ługości potwierzić na buowie. OPRACOWANIE: mgr inż. Henryk Nowacki nr upr 430/83/PW

Elementem konstrukcyjnym istniejącego achu jest więźba wykonana z rewna konstrukcyjnego - w postaci ustroju krokwiowo płatwiowego, oraz w części szczytowej o ustroju wieszarowym.
