1 PRZEDSIĘBIORSTWO B.T.L. TOMASZ LEŃ BLIZNE 338A, BLIZNE TEL ; NIP REGON PROJEKT BUDOWLANY KONSTRUKCJA - EKSPERTYZA BUDOWLANA Zadanie obiekt: "Przebudowa części budynku DL w Brzezówce wraz ze zmianą sposobu użytkowania z przeznaczeniem na żłobek w ramach programu rozwoju instytucji opieki nad dziećmi w wieku do lat 3 - MALUCH" Adres obiektu: BRZEZÓWKA Dz. Nr 782 Inwestor adres: Gmina Hyżne Hyżne Hyżne. Projektował: mgr inż. Tomasz Leń upr. budowlane nr PDK/0182/POOK/12 Sprawdzał: mgr inż. Janusz Leń upr. budowlane nr A /83 Lipiec 2015r.

ze zmianą sposobu użytkowania z przeznaczeniem na żłobek w ramach programu rozwoju instytucji opieki nad dziećmi w wieku do lat 3 - MALUCH" Adres obiektu:

2 I. CZĘŚĆ OPISOWA 1. Przedmiot opracowania Podstawa opracowania Ekspertyza techniczna stanu obiektu istniejącego Opis elementów konstrukcyjnych Warunki gruntowo-wodne Wytyczne wykonywania Materiały... 8 II. Załączniki 1. Oświadczenie projektanta 2. Kopia uprawnień projektanta oraz zaświadczenie o przynależności do PIIB III. Część rysunkowa 1. Rzut parteru - elementy konstrukcyjne.....1:50 2. Nadproże Ns :20 2 S t r o n a

.. 6 6. Wytyczne wykonywania... 6 7. Materiały... 8 II. Załączniki 1. Oświadczenie projektanta 2.

3 CZĘŚĆ OPISOWA "Przebudowa części budynku DL w Brzezówce wraz ze zmianą sposobu użytkowania z przeznaczeniem na 1. Przedmiot opracowania Niniejsze opracowanie projektowe obejmuje projekt budowlany adaptacji pomieszczeń w zakresie konstrukcji dla: "Przebudowa części budynku DL w Brzezówce wraz ze zmianą sposobu użytkowania z przeznaczeniem na żłobek w ramach programu rozwoju instytucji opieki nad dziećmi w wieku do lat 3 - MALUCH". 2. Podstawa opracowania. Podstawą niniejszego opracowania jest: a) zlecenie Inwestora b) projekt architektoniczny c) uzgodnienia materiałowe d) wizja lokalna e) Obowiązujące Normy Budowlane, literatura techniczna, katalogi i wytyczne branżowe 3. Ekspertyza techniczna stanu obiektu istniejącego 3.1. Dane dotyczące istniejącego budynku Obiekt zrealizowany w systemie tradycyjnym. Konstrukcja budynku murowana. Istniejący obiekt dwukondygnacyjny, w części objętej opracowaniem niepodpiwniczona, dach drewniany wykonany jako więźba płatwiowo-kleszczowa, wielospadowy, kryty blachą. Konstrukcja budynku : Fundamenty - betonowe, ściany fundamentowe betonowe. Nie stwierdzono uszkodzeń lub pęknięć mających wpływ na warunki statycznowytrzymałościowe. Stan techniczny dobry. Ściany nadzienia - zewnętrzne gr. 55 cm, wewnętrzne gr. 30 cm i 28 cm, murowane z cegły pełnej, pustaków betonowych oraz bloczków z betonu komórkowego /mur 3 S t r o n a

użytkowania z przeznaczeniem na żłobek w ramach programu rozwoju instytucji opieki nad dziećmi w wieku do lat 3 - MALUCH". 2. Podstawa opracowania.

4 mieszany/. ściany zewnętrzne docieplone styropianem gr.10cm. Nie stwierdzono uszkodzeń lub pęknięć mających wpływ na warunki statycznowytrzymałościowe. Stan techniczny dobry. Kominy - ( piony wentylacyjne) murowane, z cegły pełnej. Nie stwierdzono uszkodzeń lub pęknięć mających wpływ na warunki statycznowytrzymałościowe. Stan techniczny dobry. Ściany działowe - murowane z cegły pełnej i pustaków siporex gr. 12cm, 6cm Stropy - wykonane jako żelbetowe oparte obwodowo w wieńcach. Nie stwierdzono uszkodzeń lub pęknięć mających wpływ na warunki statycznowytrzymałościowe. Stan techniczny dobry. Konstrukcja dachu - wykonano jako więźba płatwiowo-kleszczowa, wielospadowy, kryty blachą. Stan techniczny dobry Przyjęte rozwiązania konstrukcyjne Projektowana adaptacja polega na zmianie układu ścian działowych w istniejących pomieszczeniach, a ingerencja w elementy konstrukcji będzie polegać na : wykuciu projektowanego otworów drzwiowego, po uprzednim wykonaniu nadproży, oraz poszerzenie istniejących otworów drzwiowych. zamurowaniu istniejących otworów. Zgodnie z 206 rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. dokumentacja projektowanych zmian spowodowanych adaptacją pomieszczeń została sporządzona w oparciu o przeprowadzoną ekspertyzę w której stwierdza się że: a) konstrukcja budynku zapewnia wystarczający zapas stanów granicznych nośności oraz stanów granicznych użytkowania i w żadnym z jego elementów nie przekroczy parametrów dopuszczalnych. b) elementy konstrukcji w strefie przewidywanej adaptacji pod względem budowlano - wytrzymałościowym nie budzą zastrzeżeń i nadają się do wykonania robót adaptacyjnych przy zachowaniu wytycznych projektowych w części architektonicznej, oraz wytycznych zawartych w tym opracowaniu. 4 S t r o n a

Ściany działowe - murowane z cegły pełnej i pustaków siporex gr. 12cm, 6cm Stropy - wykonane jako żelbetowe oparte obwodowo w wieńcach.

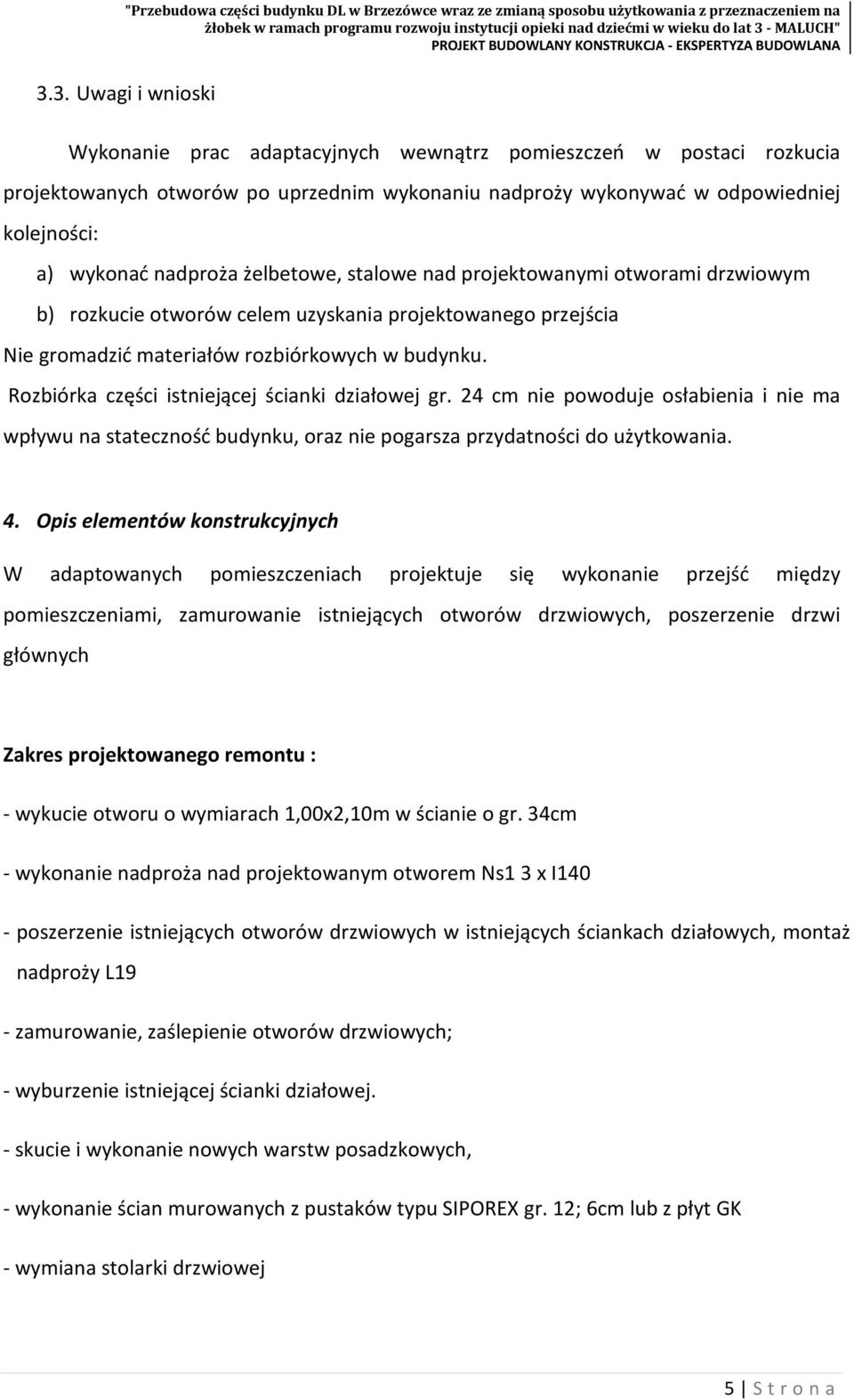

5 3.3. Uwagi i wnioski Wykonanie prac adaptacyjnych wewnątrz pomieszczeń w postaci rozkucia projektowanych otworów po uprzednim wykonaniu nadproży wykonywać w odpowiedniej kolejności: a) wykonać nadproża żelbetowe, stalowe nad projektowanymi otworami drzwiowym b) rozkucie otworów celem uzyskania projektowanego przejścia Nie gromadzić materiałów rozbiórkowych w budynku. Rozbiórka części istniejącej ścianki działowej gr. 24 cm nie powoduje osłabienia i nie ma wpływu na stateczność budynku, oraz nie pogarsza przydatności do użytkowania. 4. Opis elementów konstrukcyjnych W adaptowanych pomieszczeniach projektuje się wykonanie przejść między pomieszczeniami, zamurowanie istniejących otworów drzwiowych, poszerzenie drzwi głównych Zakres projektowanego remontu : - wykucie otworu o wymiarach 1,00x2,10m w ścianie o gr. 34cm - wykonanie nadproża nad projektowanym otworem Ns1 3 x I140 - poszerzenie istniejących otworów drzwiowych w istniejących ściankach działowych, montaż nadproży L19 - zamurowanie, zaślepienie otworów drzwiowych; - wyburzenie istniejącej ścianki działowej. - skucie i wykonanie nowych warstw posadzkowych, - wykonanie ścian murowanych z pustaków typu SIPOREX gr. 12; 6cm lub z płyt GK - wymiana stolarki drzwiowej 5 S t r o n a

Rozbiórka części istniejącej ścianki działowej gr. 24 cm nie powoduje osłabienia i nie ma wpływu na stateczność budynku, oraz nie pogarsza przydatności do użytkowania. 4.

6 - wykonanie nowych tynków i okładzin ściennych na projektowanych ścianach Nadproża stalowe W części adaptowanej zaprojektowano nadproża stalowe 3x I 140 nad drzwiami na szerokość 1,00 m /rys.2/, Nadproża prefabrykowane L19 Projektowane nadproża prefabrykowane wykonać nad poszerzeniami i przesunięciami otworów drzwiowych, w ścianach działowych na długości 1,00 m, Osadzić na zaprawie cementowej, oraz uzupełnić brakujące wypełnienie ścianki nad nadprożem cegła pełną lub pustakiem z betonu komórkowego -łączyć na strzępia. /Ilość sztuk w zależności od grubości muru/. Zamurowania Projektowane zamurowania cegłą pełną lub pustakami z betonu komórkowego, na zaprawie murarskiej łączyć na strzępia poprzez wykucie gniazd w co trzeciej warstwie istniejących ścian. 5. Warunki gruntowo-wodne Planowany remont nie powoduje zmiany warunków posadowienia istniejącego budynku. 6. Wytyczne wykonywania a) Wszelkie prace należy wykonywać zgodnie z obowiązującymi Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych", oraz normą PN-B pod nadzorem osób uprawnionych. b) Przy montażu i wykonawstwie elementów żelbetowych, szkieletowych i okładzin ściśle przestrzegać przepisów BHP. c) Stosować wyroby i materiały budowlane z odpowiednimi świadectwami jakości lub aprobatami technicznymi. d) Warunki bezpieczeństwa: Nie gromadzić materiałów rozbiórkowych wewnątrz budynku, 6 S t r o n a

cementowej, oraz uzupełnić brakujące wypełnienie ścianki nad nadprożem cegła pełną lub pustakiem z betonu komórkowego -łączyć na strzępia. /Ilość sztuk w zależności od grubości muru/.

7 Środki zabezpieczające pracowników. Robotnicy zatrudnieni przy robotach rozbiórkowych winni być zaopatrzeni w kaski, rękawice, okulary i odpowiedni sprzęt (narzędzia). Robotnicy pracujący bezpośrednio przy skuciach tynków i rozbiórce, winni być zaopatrzeni w maski przeciwpyłowe. Pozostałe wytyczne Zabezpieczyć teren transportu zewnętrznego odpowiednimi ogrodzeniami i tablicami informacyjnymi. Wytyczne wykonania belek stalowych i nadproży: Przygotować belki stalowe o długości zgodnie z rysunkiem szczegółowym W belkach wywiercić otwory φ13 co ok m dla umożliwienia skręcenia belek Z jednej strony ściany wykuć bruzdę poziomą o długości umożliwiającej prawidłowe zakotwienie belki na ścianach, wysokości większej od wysokości belki, aby umożliwić wypełnienie bruzdy zaprawą i o głębokości równej szerokości stopki dwuteownika Bruzdę należy oczyścić z gruzu i pyłu oraz przemyć mlekiem cementowym Na czas montażu belek stalowych należy podstemplować strop w miejscu prowadzonych prac budowlanych Wstawić w bruzdę belkę stalową: wypoziomować, podklinować a przestrzeń wokół końców belki wypełnić twardoplastyczną szybkowiążącą zaprawą cementową (w przypadku zastosowania większej liczby belek, należy montować je po dwie, połączone wcześniej, z każdej strony), Przestrzeń między belką, a murem wypełnić dokładnie zaprawą cementową, dokładnie ubitą W analogiczny sposób osadzić drugą belkę z drugiej strony ściany Po zamocowaniu obu belek należy je skręcić śrubami m12 Po związaniu zaprawy można przystąpić do wykucia otworu lub całej ściany. należy zwrócić uwagę aby dokładnie wypełnić zaprawą gniazda podporowe Po wykuciu otworu zespawać dolne stopki belek, owinąć belki siatką i obrzucić zaprawą cementową 7 S t r o n a

Pozostałe wytyczne Zabezpieczyć teren transportu zewnętrznego odpowiednimi ogrodzeniami i tablicami informacyjnymi.

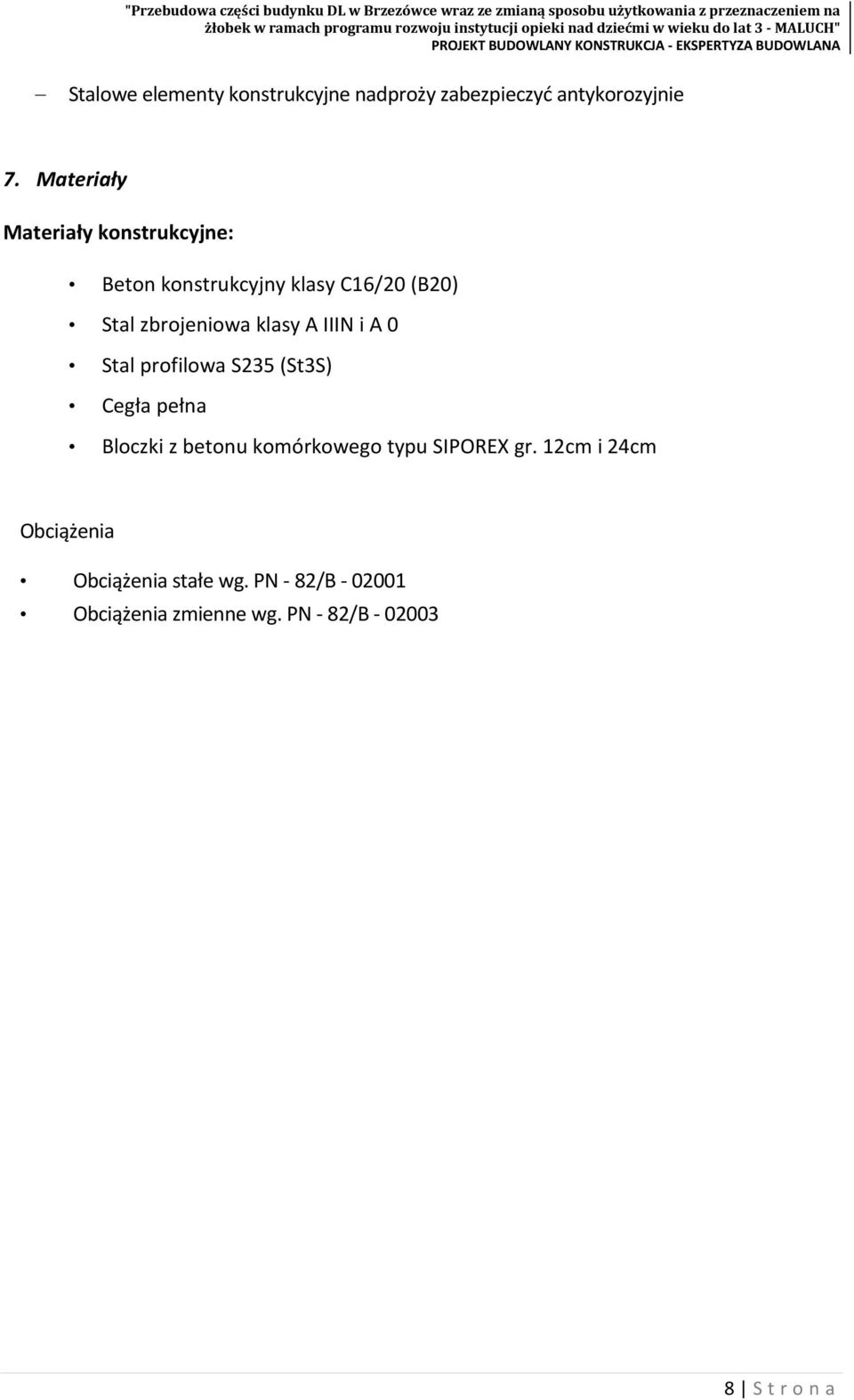

8 Stalowe elementy konstrukcyjne nadproży zabezpieczyć antykorozyjnie 7. Materiały Materiały konstrukcyjne: Beton konstrukcyjny klasy C16/20 (B20) Stal zbrojeniowa klasy A IIIN i A 0 Stal profilowa S235 (St3S) Cegła pełna Bloczki z betonu komórkowego typu SIPOREX gr. 12cm i 24cm Obciążenia Obciążenia stałe wg. PN - 82/B Obciążenia zmienne wg. PN - 82/B 䂀 8 S t r o n a
