UWM KATEDRA OGRODNICTWA Ławy fundamentowe P.P.U.H. CHECZA. Kontr. Mgr inż. P.CZIRSON
|
|
- Julian Kulesza
- 9 lat temu
- Przeglądów:
Transkrypt
1 1 Ławy fundamentowe z odsadzkami pod słupy ram głównych 2.1 Charakterystyki materiałów: Beton : B25 fcd = 13,33 (MPa) ciężar objętościowy = 2447,32 (kg/m3) Zbrojenie podłużne : typ 34GS fe = 350,00 (MPa) Zbrojenie poprzeczne : typ 18G2 fe = 310,00 (MPa) 2.2 Geometria: A = 6,50 (m) (wybrane pasmo) a1 = 0,35 (m) a2 = 0,35 (m) B = 1,90 (m) b1 = 0,40 (m) b2 = 0,40 (m) h1 = 0,50 (m) e 1 = 1,00 (m) h2 = 0,10 (m) e 2 = 4,15 (m) e y = 0,20 (m) h4 = 0,05 (m) c= 5,0 (cm) 2.3 Opcje obliczeniowe: Obliczenia geotechniczne wg normy : PN-81/B Obliczenia żelbetu wg normy : PN-B (2002) Dobór kształtu : bez ograniczeń Oznaczenie parametrów geotechnicznych metodą: : B współczynnik m = 0,81 - do obliczeń nośności współczynnik m = 0,72 - do obliczeń poślizgu współczynnik m = 0,72 - do obliczeń obrotu Wymiarowanie fundamentu na: Nośność Osiadanie średnie - Sdop = 5,0 (cm) - czas realizacji budynku: tb > 12 miesięcy - λ = 1,00 Przesunięcie Obrót Przebicie / Ścinanie Graniczne położenie wypadkowej obciążeń:
2 2.4 Obciążenia: - długotrwałych: w rdzeniu II - całkowitych: w rdzeniu II Obciążenia fundamentu: Przypadek Natura Grupa Nd/Nc Wsp. max Trzon N Fy Mx My (kn) (kn) (kn*m) (kn*m) G1 stałe , ,00-32,30 61,00 0, ,00-32,30 61,00 0, Obciążenia naziomu: Przypadek Natura Q1 (kn/m2) 2.5 Grunt: Poziom gruntu: N 1 = 2,00 (m) Poziom trzonu słupa: N a = 0,00 (m) Poziom wody: N maks = -2,00 (m) N min = 0,00 (m) 1. Żwir gliniasty Poziom gruntu: 2.00 (m) Miąższość: 1.60 (m) Ciężar właściwy: (kg/m3) Kąt tarcia wewnętrznego: 18.3 (Deg) Kohezja: 0.03 (MPa) IL / ID: 0.20 Symbol konsolidacji: B Typ wilgotności: ---- Mo: (MPa) M: (MPa) 2. Piasek średni Poziom gruntu: 0.40 (m) Miąższość: 0.60 (m) Ciężar właściwy: (kg/m3) Kąt tarcia wewnętrznego: 32.7 (Deg) IL / ID: 0.45 Typ wilgotności: mało wilgotne Mo: (MPa) M: (MPa) 3. Piasek gruby Poziom gruntu: (m) Miąższość: 0.80 (m) Ciężar właściwy: (kg/m3) Kąt tarcia wewnętrznego: 32.6 (Deg)
3 IL / ID: 0.43 Typ wilgotności: mało wilgotne Mo: (MPa) M: (MPa) 4. Piasek średni Poziom gruntu: (m) Miąższość: 0.40 (m) Ciężar właściwy: (kg/m3) Kąt tarcia wewnętrznego: 32.4 (Deg) IL / ID: 0.40 Typ wilgotności: mało wilgotne Mo: (MPa) M: (MPa) 5. Piasek drobny Poziom gruntu: (m) Miąższość: 0.60 (m) Ciężar właściwy: (kg/m3) Kąt tarcia wewnętrznego: 30.7 (Deg) IL / ID: 0.55 Typ wilgotności: mokre Mo: (MPa) M: (MPa) 6. Piasek średni Poziom gruntu: (m) Miąższość: 1.50 (m) Ciężar właściwy: (kg/m3) Kąt tarcia wewnętrznego: 33.3 (Deg) IL / ID: 0.55 Typ wilgotności: mokre Mo: (MPa) M: (MPa) 7. Glina piaszczysta Poziom gruntu: (m) Miąższość: 1.00 (m) Ciężar właściwy: (kg/m3) Ciężar szkieletu: (kg/m3) Kąt tarcia wewnętrznego: 17.3 (Deg) Kohezja: 0.03 (MPa) IL / ID: 0.25

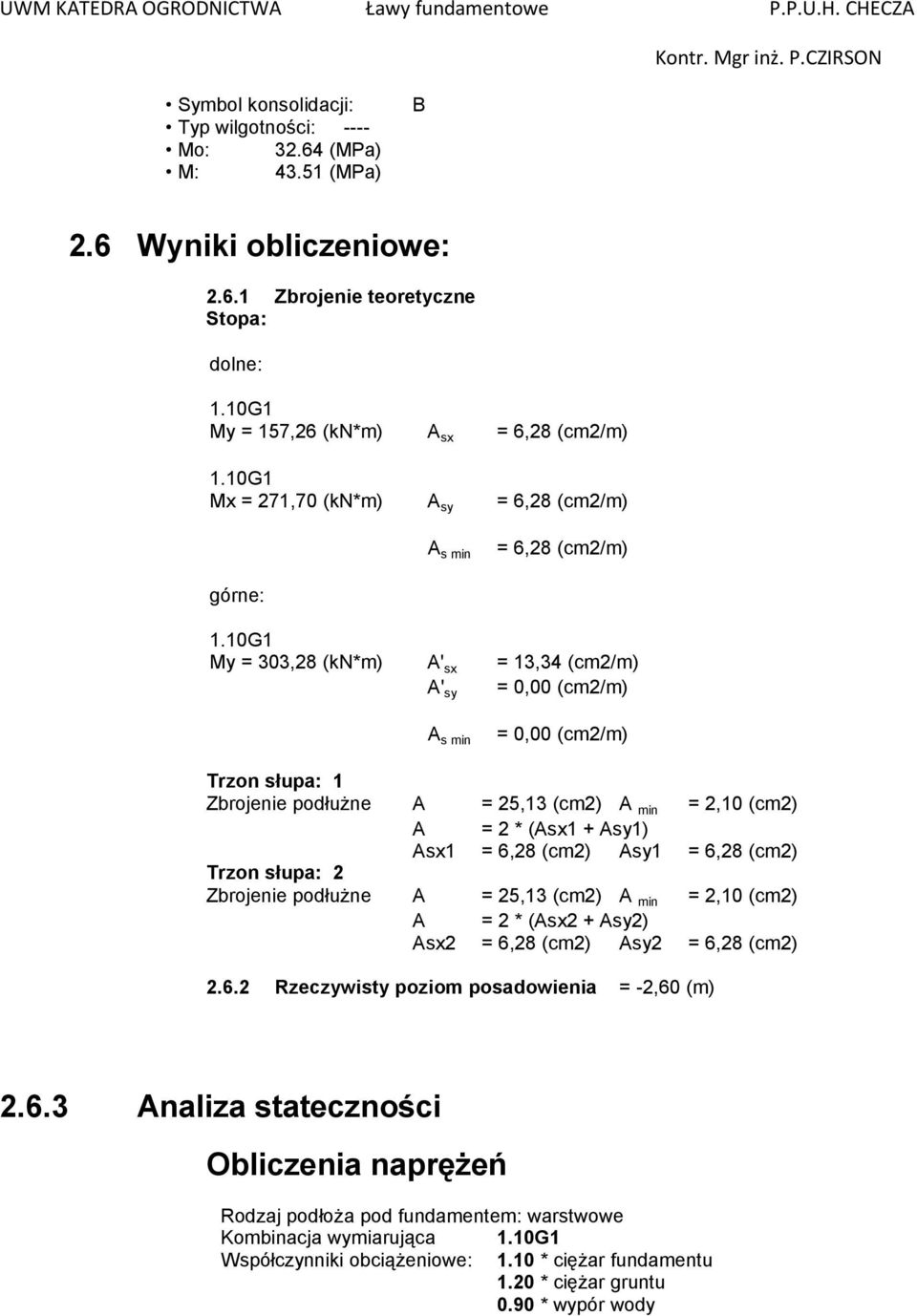

4 Symbol konsolidacji: Typ wilgotności: ---- Mo: (MPa) M: (MPa) B 2.6 Wyniki obliczeniowe: Zbrojenie teoretyczne Stopa: dolne: 1.10G1 My = 157,26 (kn*m) A sx = 6,28 (cm2/m) 1.10G1 Mx = 271,70 (kn*m) A sy = 6,28 (cm2/m) A s min = 6,28 (cm2/m) górne: 1.10G1 My = 303,28 (kn*m) A' sx = 13,34 (cm2/m) A' sy = 0,00 (cm2/m) A s min = 0,00 (cm2/m) Trzon słupa: 1 Zbrojenie podłużne A = 25,13 (cm2) A min = 2,10 (cm2) A = 2 * (Asx1 + Asy1) Asx1 = 6,28 (cm2) Asy1 = 6,28 (cm2) Trzon słupa: 2 Zbrojenie podłużne A = 25,13 (cm2) A min = 2,10 (cm2) A = 2 * (Asx2 + Asy2) Asx2 = 6,28 (cm2) Asy2 = 6,28 (cm2) Rzeczywisty poziom posadowienia = -2,60 (m) Analiza stateczności Obliczenia naprężeń Rodzaj podłoża pod fundamentem: warstwowe 1.10 * ciężar fundamentu 1.20 * ciężar gruntu 0.90 * wypór wody
5 Wyniki obliczeń: na poziomie stropu warstwy nr 7 Ciężar fundamentu i nadległego gruntu: Gr = 1830,29 (kn) Nr = 3176,69 (kn) Mx = 116,57 (kn*m) My = 0,00 (kn*m) Mimośród działania obciążenia: eb = -0,04 (m) el = -0,04 (m) Wymiary zastępcze fundamentu: B_ = 2,79 (m) L_ = 7,47 (m) Głębokość posadowienia: Dmin = 5,50 (m) Współczynniki nośności: NB = 0.66 NC = ND = 4.17 Współczynniki wpływu nachylenia obciążenia: ib = 0.93 ic = 0.94 id = 0.99 Parametry geotechniczne: cu = 0.03 (MPa) φu = 15,60 ρd = (kg/m3) ρb = (kg/m3) Graniczny opór podłoża gruntowego: Qf = 18626,40 (kn) Naprężenie w gruncie: 0.15 (MPa) Współczynnik bezpieczeństwa: Qf * m / Nr = > 1
6 Osiadanie średnie Rodzaj podłoża pod fundamentem: warstwowe Kombinacja wymiarująca 1.00G * ciężar fundamentu 1.00 * ciężar gruntu 1.00 * wypór wody Ciężar fundamentu i nadległego gruntu: Gr = 676,33 (kn) Średnie naprężenie od obciążenia wymiarującego: q = 0,15 (MPa) Miąższość podłoża gruntowego aktywnie osiadającego: z = 2,90 (m) Naprężenie na poziomie z: - dodatkowe: σzd = 0,03 (MPa) - wywołane ciężarem gruntu: σzγ = 0,11 (MPa) Osiadanie: - pierwotne s' = 0,2 (cm) - wtórne s'' = 0,1 (cm) - CAŁKOWITE S = 0,3 (cm) < Sadm = 5,0 (cm) Współczynnik bezpieczeństwa: > 1 Odrywanie Odrywanie w SGN 0.90 * ciężar fundamentu 1.10 * wypór wody Powierzchnia odrywana: s = -5,86 Limit powierzchni odrywanej: slim = 0,50 Przesunięcie 0.90 * ciężar fundamentu 1.10 * wypór wody Ciężar fundamentu i nadległego gruntu: Gr = 608,70 (kn) Nr = 1955,10 (kn) Mx = -90,24 (kn*m) My = 0,00 (kn*m)
7 Wymiary zastępcze fundamentu: A_ = 6,50 (m) B_ = 1,81 (m) Współczynnik tarcia fundament - grunt: µ = 0,46 Kohezja: C = 0.00 (MPa) Współczynnik redukcji spójności gruntu = 0,20 Wartość siły poślizgu F = 71,06 (kn) Wartość siły zapobiegającej poślizgowi fundamentu: - na poziomie posadowienia: F(stab) = 889,68 (kn) Stateczność na przesunięcie: F(stab) * m / F = > 1 Obrót Wokół osi OX 0.90 * ciężar fundamentu 1.10 * wypór wody Ciężar fundamentu i nadległego gruntu: Gr = 608,70 (kn) Nr = 1955,10 (kn) Mx = -90,24 (kn*m) My = 0,00 (kn*m) Moment stabilizujący: Mstab = 2124,42 (kn*m) Moment obracający: Mrenv = 176,84 (kn*m) Stateczność na obrót: Mstab * m / M = 8.65 > 1 Wokół osi OY Kombinacja wymiarująca: 0.90G * ciężar fundamentu 1.10 * wypór wody Ciężar fundamentu i nadległego gruntu: Gr = 608,70 (kn) Nr = 1710,30 (kn) Mx = -73,43 (kn*m) My = 0,00 (kn*m) Moment stabilizujący: Mstab = 5558,47 (kn*m) Moment obracający: Mrenv = 0,00 (kn*m) Stateczność na obrót: Mstab * m / M = Ścinanie 0.90 * ciężar fundamentu 0.90 * wypór wody Nr = 1955,10 (kn) Mx = -90,24 (kn*m) My = 0,00 (kn*m) Długość obwodu krytycznego: 1,90 (m) Siła ścinająca: 299,95 (kn) Wysokość użyteczna przekroju heff = 0,44 (m) Powierzchnia ścinania: A = 0,84 (m2) Ftj = 1,03 (MPa) Stopień zbrojenia: ρ = 0.14 % Współczynnik bezpieczeństwa: > 1
8 2.7 Zbrojenie: Stopa: Dolne: Wzdłuż osi X: 16 34GS 10,0 l = 6,40 (m) e = 1*-3,20 Wzdłuż osi Y: 53 34GS 10,0 l = 1,80 (m) e = 0,12 Górne: Wzdłuż osi X: 17 34GS 14,0 l = 6,40 (m) e = 1*-3,20 Wzdłuż osi Y: 22 34GS 6,0 l = 1,80 (m) e = 0, Trzon Trzon słupa: 1 Zbrojenie podłużne Wzdłuż osi X: 2 34GS 20,0 l = 1,69 (m) e = 1*-2,15 + 1*0,15 Wzdłuż osi Y: 2 34GS 20,0 l = 1,67 (m) e = 1*-1,97 Zbrojenie poprzeczne 3 18G2 6,0 l = 1,16 (m) e = 1*-2,20 Trzon słupa: 2 Zbrojenie podłużne Wzdłuż osi X: 2 34GS 20,0 l = 1,69 (m) e = 1*2,00 + 1*0,15 Wzdłuż osi Y: 2 34GS 20,0 l = 1,67 (m) e = 1*2,18 Zbrojenie poprzeczne 3 18G2 6,0 l = 1,16 (m) e = 1*1,95
