1 EKSPERTYZA TECHNICZNA DOTYCZĄCA MOŻLIWOŚCI PRZEBUDOWY HALI WARSZTATOWEJ I PRZEWIĄZKI INSTYTUTU MECHANIKI GÓROTWORU PAN Adres : ul. Reymonta 27, Kraków Inwestor : Instytutu Mechaniki Górotworu PAN Opracowała: mgr inż. Katarzyna Lorek Upr. konstr.-bud. do projektowania i kierowania robotami bez ograniczeń Nr BPP 80/81 Nr MAP/0038/POOK/06 Kraków, maj 2012 r Spis treści 1. Podstawy opracowania 2. Przedmiot i zakres opracowania 3. Opis ogólny budynku i wyniki oględzin 4. Wnioski i zalecenia 5. Dokumentacja fotograficzna 1

do projektowania i kierowania robotami bez ograniczeń Nr BPP 80/81 Nr MAP/0038/POOK/06 Kraków, maj 2012 r Spis treści 1.

2 1. Podstawy opracowania 1.1. Zlecenie Inwestora 1.2. Wizje lokalne 1.3. Inwentaryzacja dostarczona przez Inwestora 1.4. Koncepcja architektoniczna planowanej przebudowy 1.5. Dokumentacja fotograficzna 2. Przedmiot i zakres opracowania Przedmiotem ekspertyzy jest parterowa, trójnawowa hala warsztatowa wraz z przewiązką, Instytutu Mechaniki Górotworu PAN przy ul. Reymonta 27 w Krakowie. Zakres opracowania ogranicza się do podania stanu technicznego elementów konstrukcyjnych hali pod kątem możliwości wykonania jej przebudowy. 3. Opis ogólny budynku i wyniki oględzin 3.1. Przedmiotowa hala jest budynkiem trzynawowym. Podstawowymi elementami nośnymi są prefabrykowane kratowe dźwigary kablobetonowe o rozpiętości 21 m oparte na słupach żelbetowych, rozmieszczone w rozstawie 6 m. Stropodach wykonany jest z płyt korytkowych długości 6 m, o żebrach nośnych 6,5x 33 cm i płytce gr. 3 cm. Żebra nośne usztywnione są dodatkowymi żeberkami poprzecznymi wys. 7cm. We wszystkich trzech nawach, celem doświetlenia hali, zostały wycięte w płytach dachowych płytki i żeberka poprzeczne na środkowym odcinku długości 3 m. Jedynie po 3 płyty z każdej strony dachu pozostały pełne. Nad powstałymi otworami wykonano dwuspadowe świetliki dachowe. Wycięcie płytek i żeberek spowodowało zmniejszenie się nośności płyt dachowych, ale równocześnie wykonanie dwuspadowych świetlików znacznie odciążyło połać dachu (brak obciążenia w środkowej części płyt dachowych). W trakcie wizji lokalnej nie stwierdzono uszkodzeń nośnej konstrukcji hali, które mogłyby uniemożliwić przeprowadzenie planowanej inwestycji. Natomiast same żebra płyt dachowych są lokalnie uszkodzone poprzez zamontowanie do nich lamp, kabli itp. W kilki miejscach widoczna jest degradacja betonu płyt dachowych spowodowana najprawdopodobniej na skutek ich zawilgocenia. W trakcie wykonywania ekspertyzy nie było możliwości ustalenia nośności kablobetonowych dźwigarów sprężonych. Wykonano odkrywkę zbrojenia w żebrze płyty korytkowej w miejscu, w którym odparzona była otulina pręta zbrojeniowego na skutek jego korozji. W odkrywce 2

Reymonta 27 w Krakowie. Zakres opracowania ogranicza się do podania stanu technicznego elementów konstrukcyjnych hali pod kątem możliwości wykonania jej przebudowy. 3.

3 stwierdzono, że żebro zbrojone jest dołem dwoma prętami ze stali gładkiej, ułożonymi nad sobą niżej φ16, wyżej φ14. Otulina dolna pręta wynosi 3cm. Hale podzielono ściankami działowymi gr. 12 cm na kilka pomieszczeń. Ścianki te nie mają znaczenia konstrukcyjnego Przewiązka posiada strop typu Ackermana o rozpiętości ok. 5,5 m. Strop oparty jest na bocznych ścianach przewiązki i ok. siedmiometrowych nadprożach okiennych znajdujących się w tych ścianach. Taras usytuowany na płycie stropodachu przewiązki wykończony jest płytkami ceramicznymi na wylewce. Całkowita wysokość stropu wraz z warstwami tarasu wynosi 55 cm. Zakładając wysokość stropu Ackermana (z tynkiem) 22+4 = 26cm, na warstwy wykończeniowe tarasu (dachu) pozostanie 29 cm. Po usunięciu istniejących warstw wykończeniowych na stropie Ackermana można wykonać dach odwrócony o ciężarze nie przekraczającym ciężaru usuniętych warstw. 4. Wnioski i zalecenia 4.1. Stan techniczny hali i przewiązki pozwala na wykonanie ich przebudowy w zakresie objętym koncepcją W związku z brakiem możliwości rozeznania stanu technicznego i nośności dźwigarów kablobetonowych, ciężar wypełnienia otworów w połaci dachu nie powinien przekraczać ciężaru płyt korytkowych W związku z osłabieniem żeber płyt korytkowych poprzez wycięcie płytek i żeberek poprzecznych, należy w projekcie sprawdzić ich obecną nośność i odpowiednio rozwiązać sposób wypełnienia połaci dachu Ściany hali są zasadniczo ścianami wypełniającymi i nie ma przeciwwskazań dla wykonywania w nich otworów, bądź zamurowywania istniejących Przy wznoszeniu nowych ścianek działowych na istniejącej płycie podłogowej wskazane jest wykonanie ich z lekkiego materiału np. gips-kartonu. Jeśli projektowane będą ścianki murowane (np. z Ytong p4/0,6), to konieczne będzie wykonanie w nich na wys. ok. 3,5 m belki usztywniającej zakotwionej w ścianach wypełniających dźwigary. Poza tym, w celu uniknięcia możliwości rysowania się ścianki i płyty podłogowej, przed postawieniem ścianki murowanej trzeba wykonać przewierty (odkrywki) w płycie podłogowej w celu ustalenia jej nośności i stanu gruntu pod nią i w razie potrzeby wzmocnić podłoże iniekcjami cementowymi. 3

siedmiometrowych nadprożach okiennych znajdujących się w tych ścianach. Taras usytuowany na płycie stropodachu przewiązki wykończony jest płytkami ceramicznymi na wylewce.

4 4.6. W miejscu wykonanej odkrywki zbrojenia należy odspojoną otulinę (w przedłużeniu odkrywki) odbić, odsłonięte zbrojenie wyczyścić, pomalować środkiem sczepnym i uzupełnić otulinę Na płycie stropowej przewiązki można wykonać dach odwrócony o ciężarze nie przekraczającym ciężaru usuniętych warstw tarasu. 5. Dokumentacja fotograficzna Żebra płyt korytkowych z widocznymi końcami wyciętych żeberek poprzecznych i płytek 4

Na płycie stropowej przewiązki można wykonać dach odwrócony o ciężarze nie przekraczającym ciężaru

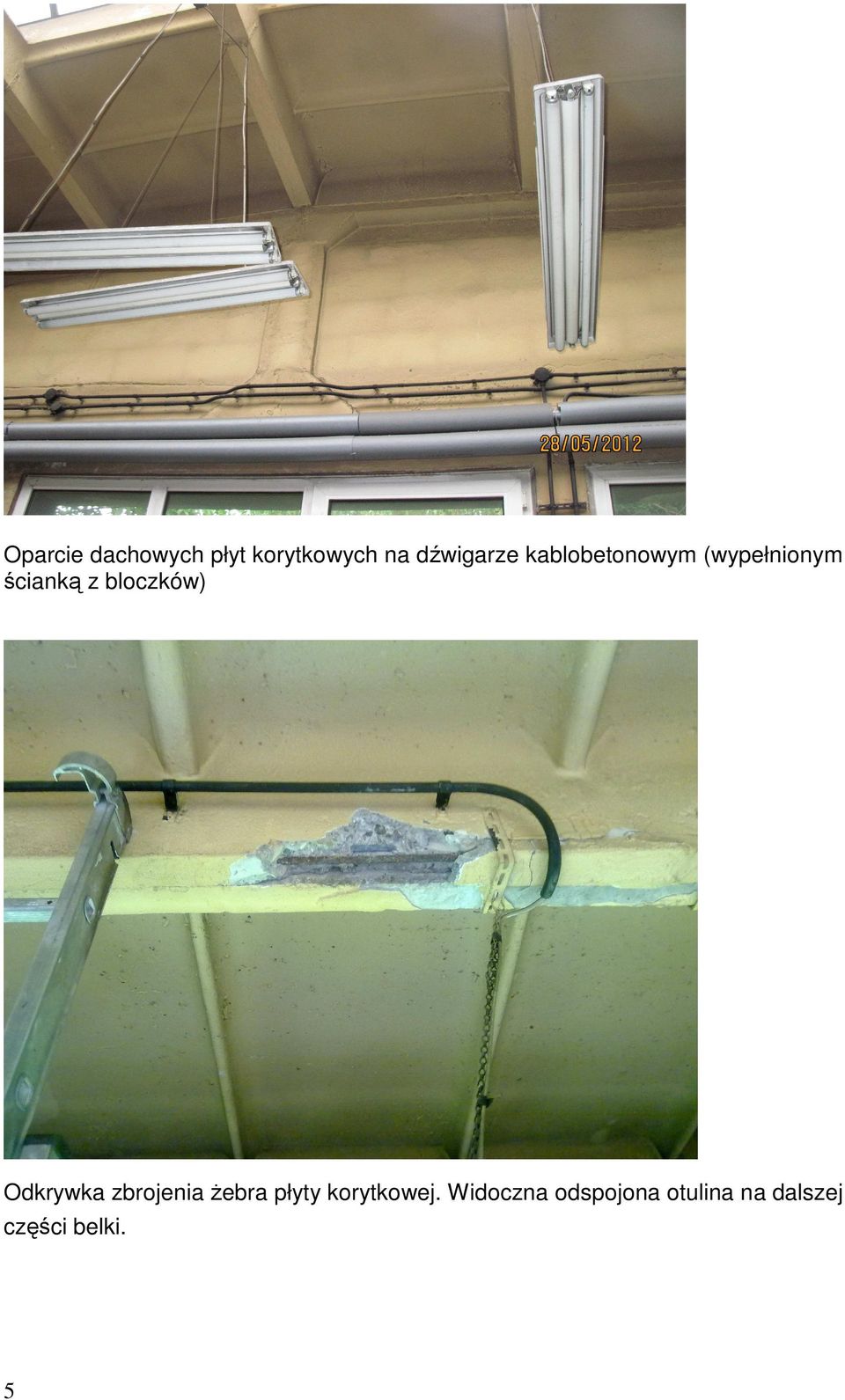

5 Oparcie dachowych płyt korytkowych na dźwigarze kablobetonowym (wypełnionym ścianką z bloczków) Odkrywka zbrojenia żebra płyty korytkowej. Widoczna odspojona otulina na dalszej części belki. 5

Odkrywka zbrojenia żebra płyty korytkowej.
