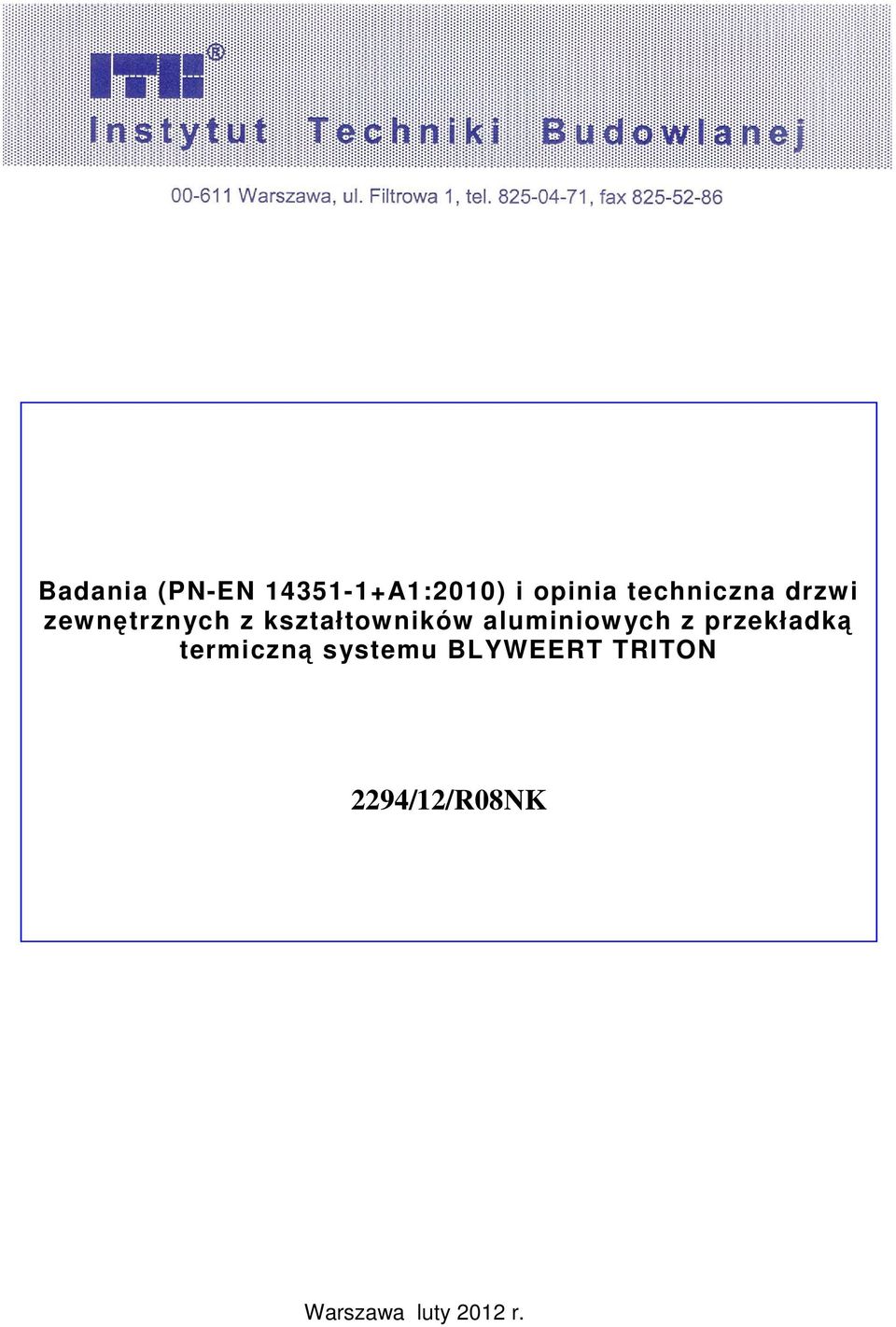

1 Badania (PN-EN A1:2010) i opinia techniczna drzwi zewnętrznych z kształtowników aluminiowych z przekładką termiczną systemu BLYWEERT TRITON 2294/12/R08NK Warszawa luty 2012 r.

2 INSTYTUT TECHNIKI BUDOWLANEJ Warszawa, ul. Filtrowa 1, skr. poczt.998 tel fax Zakład Konstrukcji i Elementów Budowlanych tel ul. Ksawerów 21, Warszawa fax Tytuł pracy: Badania ( A1:2010) i opinia techniczna drzwi zewnętrznych z kształtowników aluminioywch z przekładka termiczną systemu BLYWEERT TRITON Nr Rejestru Działu Prac Usługowych: 2294/12/R08NK Zleceniodawca: BLYWEERT Aluminium Sp. z o.o., ul. Koszykowa 54, Warszawa Polska, Skład Zespołu: mgr inŝ. Marzena Jakimowicz mgr Danuta Kulik Kierownik zespołu: mgr inŝ. Marzena Jakimowicz Kierownictwo naukowe: Weryfikacja naukowa: dr inŝ. Paweł Sulik Pracę rozpoczęto: luty 2012 zakończono: luty 2012 Wykonano w 4 egzemplarzach egzemplarz nr... Załączniki Raport z badania nr LK /11/R04NK, LK /11/R04NK, LK /11/R04NK.

3 Opinia techniczna 2294/ 12/R08NK Strona 1/8 Opinia techniczna Drzwi zewnętrznych z kształtowników aluminiowych z przekładką termiczną systemu BLYWEERT TRITON dla potrzeb oceny zgodności z normą wyrobu PN-EN A1:2010 w zakresie 1. Podstawa opinii sprawdzanych właściwości i badanego asortymentu Podstawą formalną oceny jest zlecenie firmy BLYWEERT ALUMINIUM Sp. z o.o., ul. Koszykowa 54, Warszawa - Polska. Zlecenie zostało zarejestrowane w ITB 1 pod numerem 2294/12/R08NK. Podstawą merytoryczną oceny jest : [1] Raport z badania nr: a) LK /11/R04NK, b) LK /11/R04NK, c) LK /11/R04NK. [2] Dokumentacja techniczna dotycząca drzwi otwieranych na zewnątrz systemu BLYWEERT TRITON firmy BLYWEERT ALUMINIUM Sp. z o.o., ul. Koszykowa 54, Warszawa, [3] Dokumentacja techniczna profili aluminiowych (dwa rozwiązania) systemu BLYWEERT TRITON Sp. z o.o., ul. Koszykowa 54, Warszawa, [4] PN-EN A1:2010 Okna i drzwi. Norma wyrobu, właściwości eksploatacyjne- Część 1: Okna i drzwi zewnętrzne bez właściwości dotyczących odporności ogniowej i/lub dymoszczelności [5] PN-EN 12207:2001 Okna i drzwi. Przepuszczalność powietrza. Klasyfikacja [6] PN-EN 12208:2001 Okna i drzwi. Wodoszczelność. Klasyfikacja [7] PN-EN 12210:2001 Okna i drzwi. Odporność na obciąŝenie wiatrem. Klasyfikacja [8] PN-EN 13049:2004 Okna. Uderzenie ciałem miękkim i cięŝkim. Metoda badania, wymagania dotyczące bezpieczeństwa i klasyfikacja [9] PN-EN 12217:2004 Drzwi. Siły operacyjne. Wymagania i klasyfikacja [10] PN-EN 1192:2001 Drzwi. Klasyfikacja wymagań wytrzymałościowych 2. Przedmiot opinii Ocena dotyczy drzwi zewnętrznych wejściowych jednoskrzydłowych i dwuskrzydłowych, otwieranych do wewnątrz i na zewnątrz, wykonanych z kształtowników aluminiowych z przekładką termiczną systemu BLYWEERT TRITON z: - wypełnieniem przeziernym i częściowo przeziernym, - z dwoma rodzajami progów otwieranie do wewnątrz i otwieranie na zewnątrz nr katalogowy progu P w zaleŝności od sposobu wbudowania rys.1, 1 Jednostka notyfikowana Komisji Europejskiej zgodnie z zakresem nr 1488

4 Opinia techniczna 2294/ 12/R08NK Strona 2/8 - w zakresie dwóch rozwiązań kształtowników rys. 2 i 3. a) b) Rys.1. Rodzaje progów i sposób otwierania drzwi: a) drzwi otwierane na zewnątrz, b) drzwi otwierane do wewnątrz

5 Opinia techniczna 2294/ 12/R08NK Strona 3/8 RóŜnice w profilach RóŜnice w profilach Rys.2. Rodzaje profili stosowane w drzwiach otwieranych do wewnątrz

6 Opinia techniczna 2294/ 12/R08NK Strona 4/8 RóŜnice w profilach RóŜnice w profilach Rys.3. Dwa rodzaje profili stosowane w drzwiach otwieranych na zewnątrz 3. Cel oceny technicznej Celem oceny jest ustalenie klasyfikacji badanych drzwi zewnętrznych wejściowych wraz z wprowadzonymi dodatkowymi rozwiązaniami wyszczególnionymi w pkt. 2 opinii, zakresie sprawdzanych właściwości (pkt. 4 opinii) na potrzeby oceny zgodności wyrobów z normą wyrobu na okna i drzwi zewnętrzne - PN-EN A1:2010 [4]. Mają one stanowić wstępne badanie typu (ITT) drzwi systemu BLYWEERT TRITON w wymienionym zakresie.

7 Opinia techniczna 2294/ 12/R08NK Strona 5/8 4. Zakres oceny Opracowanie obejmuje ocenę wykonania, zastosowanych materiałów oraz ocenę wyników badań w zakresie: Wstępnego badania typu (3 system oceny zgodności wg PN-EN A1:2010 [4]) 1) przepuszczalność powietrza, 2) wodoszczelność, 3) odporność na obciąŝenie wiatrem, 4) wysokość i szerokość ościeŝnicy w świetle, 5) odporność na uderzenie ciałem miękkim, cięŝkim. Pozostałych właściwości do dodatkowej klasyfikacji wg PN-EN A1:2010 [4]: 6) prawidłowość działania i siły operacyjne. 5. Elementy badane Badaniom poddano następujące drzwi zewnętrzne: - drzwi otwierane do wewnątrz przeszkolone z poprzeczką podziałową skrzydła; wymiary zewnętrzne drzwi SzxHz = 1200x2355 mm próbka nr 1, skrzydło drzwi oznaczono jako A - drzwi zewnętrzne, jednoskrzydłowe, otwierane do wewnątrz, przeszklone (szyba zespolona 6/16/6) bez poprzeczki podziałowej skrzydła; wymiary zewnętrzne drzwi SzxHz = 1320x2500 mm próbka nr 1 szczegółowy opis i wyniki badań zawarto w raporcie z badań LK /11/R04NK, - drzwi zewnętrzne, jednoskrzydłowe, otwierane do wewnątrz, częściowo przeszklone (szyba zespolona 6/16/6 lub 6ESG/16/ESG6; panel nieprzezierny 1,5mm bl.al./pianka 20mm/bl.al. 1,5mm) z porzeczką podziałową skrzydła; wymiary zewnętrzne drzwi SzxHz = 1320x2500 mm próbka nr 2 szczegółowy opis i wyniki badań zawarto w raporcie z badań LK /11/R04NK, - drzwi zewnętrzne, dwuskrzydłowe z naświetlem bocznym i górnym, otwierane do wewnątrz, przeszklone (szyba zespolona 6/16/6) bez poprzeczki podziałowej skrzydła; wymiary zewnętrzne drzwi SzxHz = 2478,5x2571 mm, wymiary zewnętrzne konstrukcji SzxHz=2900x2900mm próbka nr 3 szczegółowy opis i wyniki badań zawarto w raporcie z badań LK /11/R04NK. Szczegółowy opis elementów składowych badanych drzwi, sposób zastosowanego uszczelnienia, rysunki oraz wyniki badań zawierają raporty z badań [1] a), b) i c). 6. Analiza róŝnic konstrukcyjnych Rozwiązania progów drzwi otwierane do wewnątrz i na zewnątrz We wszystkich badanych drzwiach otwieranych do wewnątrz uszczelnione są dwie przylgi zewnętrzna i wewnętrzna - uszczelka przylgowa o nr katalogowym A-GS-133. Rozwiązanie progu stanowi profil aluminiowy P dodatkowa uszczelka progowa o nr katalogowym A-GS-702 rys. 1 b). Identyczne uszczelnienie progowe zaprojektowano dla drzwi otwieranych na zewnątrz rys. 1 a) poprzez zastosowanie odwrócenia profili. W drzwiach otwieranych do wewnątrz zastosowano na profilu progowym skrzydła dodatkowy okapnik i wyfrezowano otwory odwadniające.

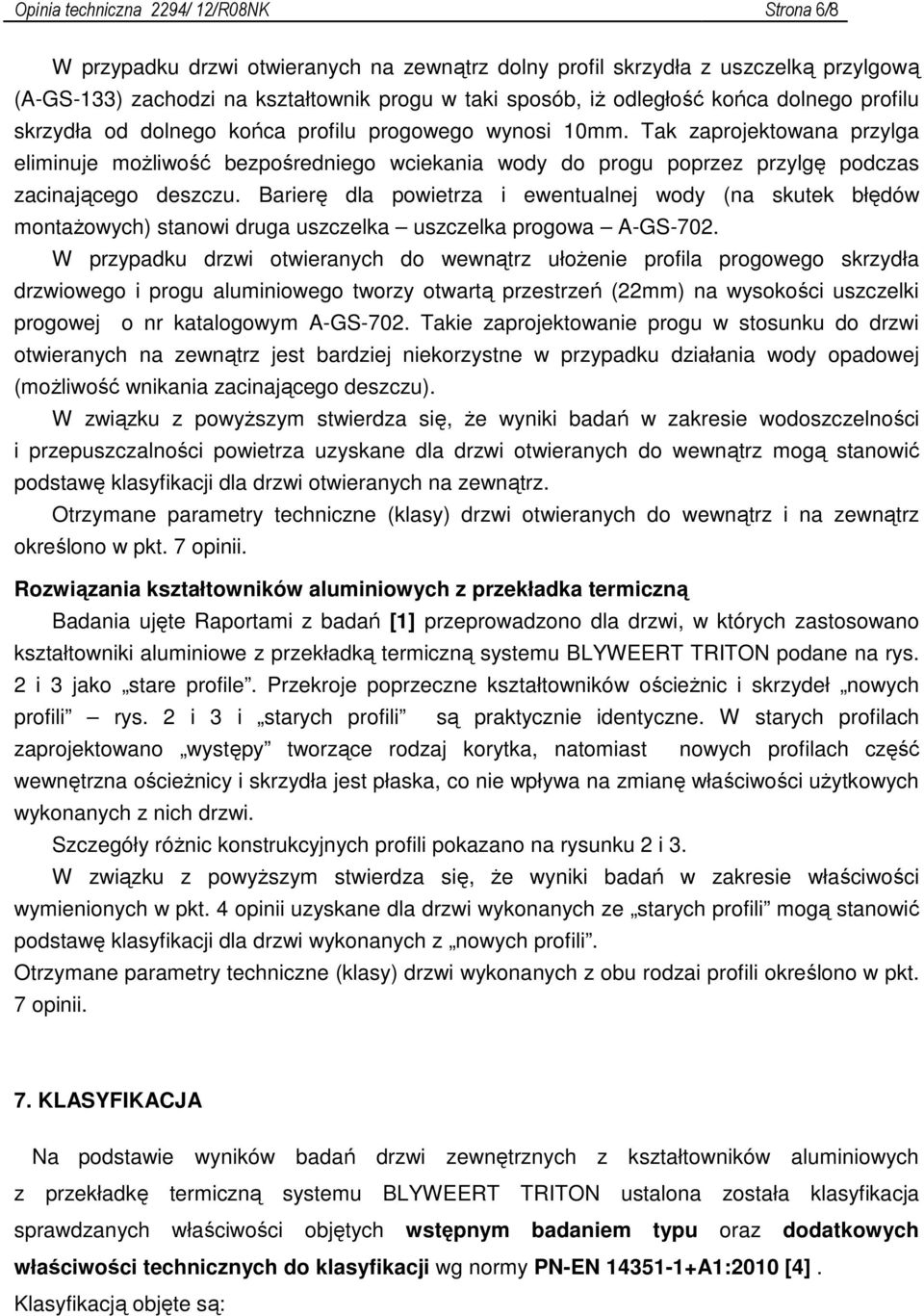

8 Opinia techniczna 2294/ 12/R08NK Strona 6/8 W przypadku drzwi otwieranych na zewnątrz dolny profil skrzydła z uszczelką przylgową (A-GS-133) zachodzi na kształtownik progu w taki sposób, iŝ odległość końca dolnego profilu skrzydła od dolnego końca profilu progowego wynosi 10mm. Tak zaprojektowana przylga eliminuje moŝliwość bezpośredniego wciekania wody do progu poprzez przylgę podczas zacinającego deszczu. Barierę dla powietrza i ewentualnej wody (na skutek błędów montaŝowych) stanowi druga uszczelka uszczelka progowa A-GS-702. W przypadku drzwi otwieranych do wewnątrz ułoŝenie profila progowego skrzydła drzwiowego i progu aluminiowego tworzy otwartą przestrzeń (22mm) na wysokości uszczelki progowej o nr katalogowym A-GS-702. Takie zaprojektowanie progu w stosunku do drzwi otwieranych na zewnątrz jest bardziej niekorzystne w przypadku działania wody opadowej (moŝliwość wnikania zacinającego deszczu). W związku z powyŝszym stwierdza się, Ŝe wyniki badań w zakresie wodoszczelności i przepuszczalności powietrza uzyskane dla drzwi otwieranych do wewnątrz mogą stanowić podstawę klasyfikacji dla drzwi otwieranych na zewnątrz. Otrzymane parametry techniczne (klasy) drzwi otwieranych do wewnątrz i na zewnątrz określono w pkt. 7 opinii. Rozwiązania kształtowników aluminiowych z przekładka termiczną Badania ujęte Raportami z badań [1] przeprowadzono dla drzwi, w których zastosowano kształtowniki aluminiowe z przekładką termiczną systemu BLYWEERT TRITON podane na rys. 2 i 3 jako stare profile. Przekroje poprzeczne kształtowników ościeŝnic i skrzydeł nowych profili rys. 2 i 3 i starych profili są praktycznie identyczne. W starych profilach zaprojektowano występy tworzące rodzaj korytka, natomiast nowych profilach część wewnętrzna ościeŝnicy i skrzydła jest płaska, co nie wpływa na zmianę właściwości uŝytkowych wykonanych z nich drzwi. Szczegóły róŝnic konstrukcyjnych profili pokazano na rysunku 2 i 3. W związku z powyŝszym stwierdza się, Ŝe wyniki badań w zakresie właściwości wymienionych w pkt. 4 opinii uzyskane dla drzwi wykonanych ze starych profili mogą stanowić podstawę klasyfikacji dla drzwi wykonanych z nowych profili. Otrzymane parametry techniczne (klasy) drzwi wykonanych z obu rodzai profili określono w pkt. 7 opinii. 7. KLASYFIKACJA Na podstawie wyników badań drzwi zewnętrznych z kształtowników aluminiowych z przekładkę termiczną systemu BLYWEERT TRITON ustalona została klasyfikacja sprawdzanych właściwości objętych wstępnym badaniem typu oraz dodatkowych właściwości technicznych do klasyfikacji wg normy PN-EN A1:2010 [4]. Klasyfikacją objęte są:

9 Opinia techniczna 2294/ 12/R08NK Strona 7/8 - drzwi jednoskrzydłowe otwierane do wewnątrz wg [1] i na zewnątrz, przeszklone i częściowo przeszklone; o wymiarze nie większym niŝ SxH=1320x2500mm, - drzwi dwuskrzydłowe otwierane do wewnątrz wg [1] i na zewnątrz przeszklone i częściowo przeszklone, z naświetlem bocznym, naświetlem górnym, naświetlem bocznym i górnym wg [1] oraz bez. Zestawienie klas poszczególnych właściwości dla poszczególnych rodzajów drzwi zamieszczono w tablicy 1 i 2. Tablica 1. Klasyfikacja badanych drzwi zewnętrznych, wejściowych, jednoskrzydłowych, przeszklonych bez poprzeczki podziałowej skrzydła, otwieranych do wewnątrz i na zewnątrz systemu BLYWEERT TRITON (SxH=1320x2500mm) Właściwość Klasyfikacja Dokument odniesienia Przepuszczalność powietrza klasa 4 PN-EN 12207:2001 Wodoszczelność klasa 8A (450Pa) PN-EN 12208:2001 Odporność na obciąŝenie wiatrem klasa C4/B4 (1600Pa) PN-EN 12210:2001 Szerokość/wysokość w świetle [mm] 1175/2408 PN-EN A1:2010 Siły operacyjne Siła zamykająca lub siła do poruszenia/utrzymania ruchu Klasa 4 Okucie poruszane ręcznie (operowanie klamką) Klasa 3 PN-EN 1217:2005 Okucie poruszane palcami (operowanie kluczem) Klasa 4 Tablica 2. Klasyfikacja badanych drzwi zewnętrznych, wejściowych, jednoskrzydłowych, przeszklonych lub częściowo przeszklonych z poprzeczką podziałowa skrzydła, otwieranych do wewnątrz i na zewnątrz systemu BLYWEERT TRITON (SxH=1320x2500mm) Właściwość Klasyfikacja Dokument odniesienia Przepuszczalność powietrza klasa 4 PN-EN 12207:2001 Wodoszczelność Odporność na obciąŝenie wiatrem klasa E750 (750Pa) klasa C4/B4 (1600Pa) PN-EN 12208:2001 PN-EN 12210:2001 Szerokość/wysokość w świetle [mm] 1175/2408 PN-EN A1:2010 Odporność na uderzenie (od zewnątrz) 6/16/6 ESG 6/16/6 ESG Siły operacyjne Klasa 2 (300 mm) PN-EN 13049:2004 Siła zamykająca lub siła do poruszenia/utrzymania ruchu Klasa 4 Okucie poruszane ręcznie (operowanie klamką) Klasa 3 PN-EN 1217:2005 Okucie poruszane palcami (operowanie kluczem) Klasa 4

10 Opinia techniczna 2294/ 12/R08NK Strona 8/8 Tab. 3. Klasyfikacja badanych drzwi zewnętrznych, wejściowych, dwuskrzydłowych, przeszklonych, lub częściowo/przeszklonych z naświetlem bocznym i górnym lub bez, otwieranych do wewnątrz i na zewnątrz systemu BLYWEERT TRITON (SxH=2900x2900mm w tym wymiar drzwi SxH=2479x2571 mm) Właściwość Klasyfikacja Dokument odniesienia Przepuszczalność powietrza klasa 4 PN-EN 12207:2001 Wodoszczelność klasa 5A (200Pa) PN-EN 12208:2001 Odporność na obciąŝenie wiatrem klasa C4/B4 (1600Pa) PN-EN 12210:2001 Szerokość/wysokość w świetle [mm] 2370/2505 PN-EN A1:2010 Odporność na uderzenie (od zewnątrz) 6/16/6 ESG 6/16/6 ESG Klasa 2 (300 mm) PN-EN 13049:2004 Siły operacyjne Siła zamykająca lub siła do poruszenia/utrzymania ruchu Klasa 4 Okucie poruszane ręcznie (operowanie klamką) Klasa 3 PN-EN 1217:2005 Okucie poruszane palcami (operowanie kluczem) Klasa 4 9. Wnioski Na podstawie wyników badań przeprowadzonych w Laboratorium LK ITB, Zakład Konstrukcji i Elementów Budowlanych ITB stwierdza, Ŝe wyniki badań drzwi zewnętrznych z kształtowników aluminiowych z przekładką termiczną systemu BLYWEERT TRITON w odniesieniu do asortymentu określonego na podstawie normy wyrobu PN-EN A1:2010 [4] z uwzględnieniem zasad podanych w tablicach A1, E1 oraz zaleceń dokumentacji systemowej: 9.1. mogą być wykorzystane do oceny zgodności z ww. normą przy oznakowaniu CE, jako wstępne badanie typu w zakresie właściwości wymienionych w pkt. 4, ppkt. 1) 5), 9.2. mogą być wykorzystane do oceny zgodności z ww. normą przy oznakowaniu CE, jako badania dodatkowych właściwości technicznych w zakresie właściwości wymienionych w pkt. 4, ppkt. 6) zestawienie kształtowników objętych wstępnym badaniem typu podano w załączniku do opinii. Integralną część opinii stanowią raporty z badań [1] wyszczególnione w pkt.1. opinii. Opracowała: mgr inŝ. Marzena Jakimowicz

11 ZAŁĄCZNIK nr 1 Do opinii 2294/12/R08NK Wykaz kształtowników aluminiowych systemu BLYWEERT TRITON

12 Załącznik nr 1 do Opinii 2294/12/R08NK Strona 2 z 2
