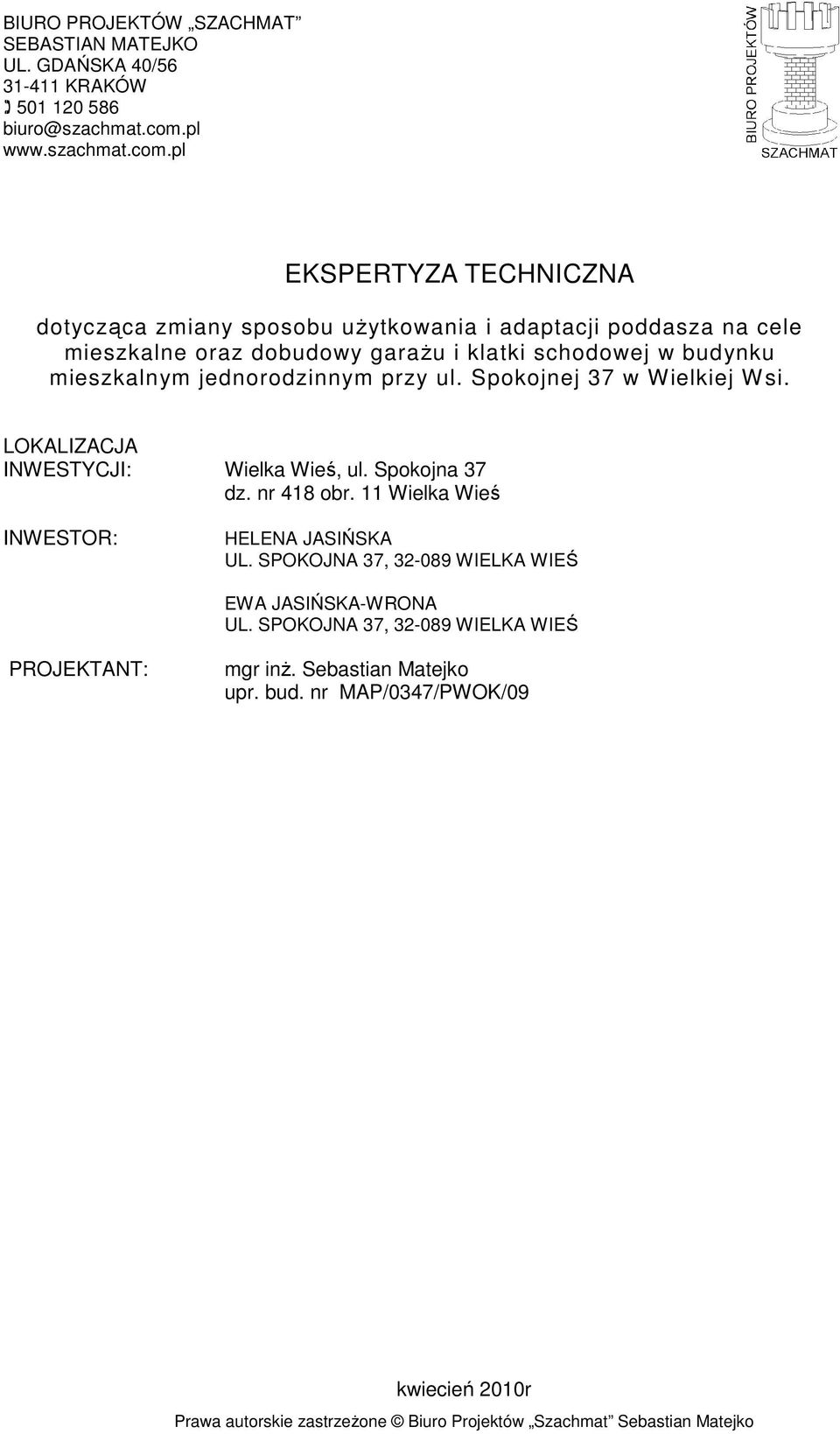

1 BIURO PROJEKTÓW SZACHMAT SEBASTIAN MATEJKO UL. GDAŃSKA 40/ KRAKÓW EKSPERTYZA TECHNICZNA dotycząca zmiany sposobu uŝytkowania i adaptacji poddasza na cele mieszkalne oraz dobudowy garaŝu i klatki schodowej w budynku mieszkalnym jednorodzinnym przy ul. Spokojnej 37 w Wielkiej Wsi. LOKALIZACJA INWESTYCJI: Wielka Wieś, ul. Spokojna 37 dz. nr 418 obr. 11 Wielka Wieś INWESTOR: HELENA JASIŃSKA UL. SPOKOJNA 37, WIELKA WIEŚ EWA JASIŃSKA-WRONA UL. SPOKOJNA 37, WIELKA WIEŚ PROJEKTANT: mgr inŝ. Sebastian Matejko upr. bud. nr MAP/0347/PWOK/09 kwiecień 2010r Prawa autorskie zastrzeŝone Biuro Projektów Szachmat Sebastian Matejko

pl EKSPERTYZA TECHNICZNA dotycząca zmiany sposobu uŝytkowania i adaptacji poddasza na cele mieszkalne oraz dobudowy garaŝu i klatki schodowej w budynku mieszkalnym

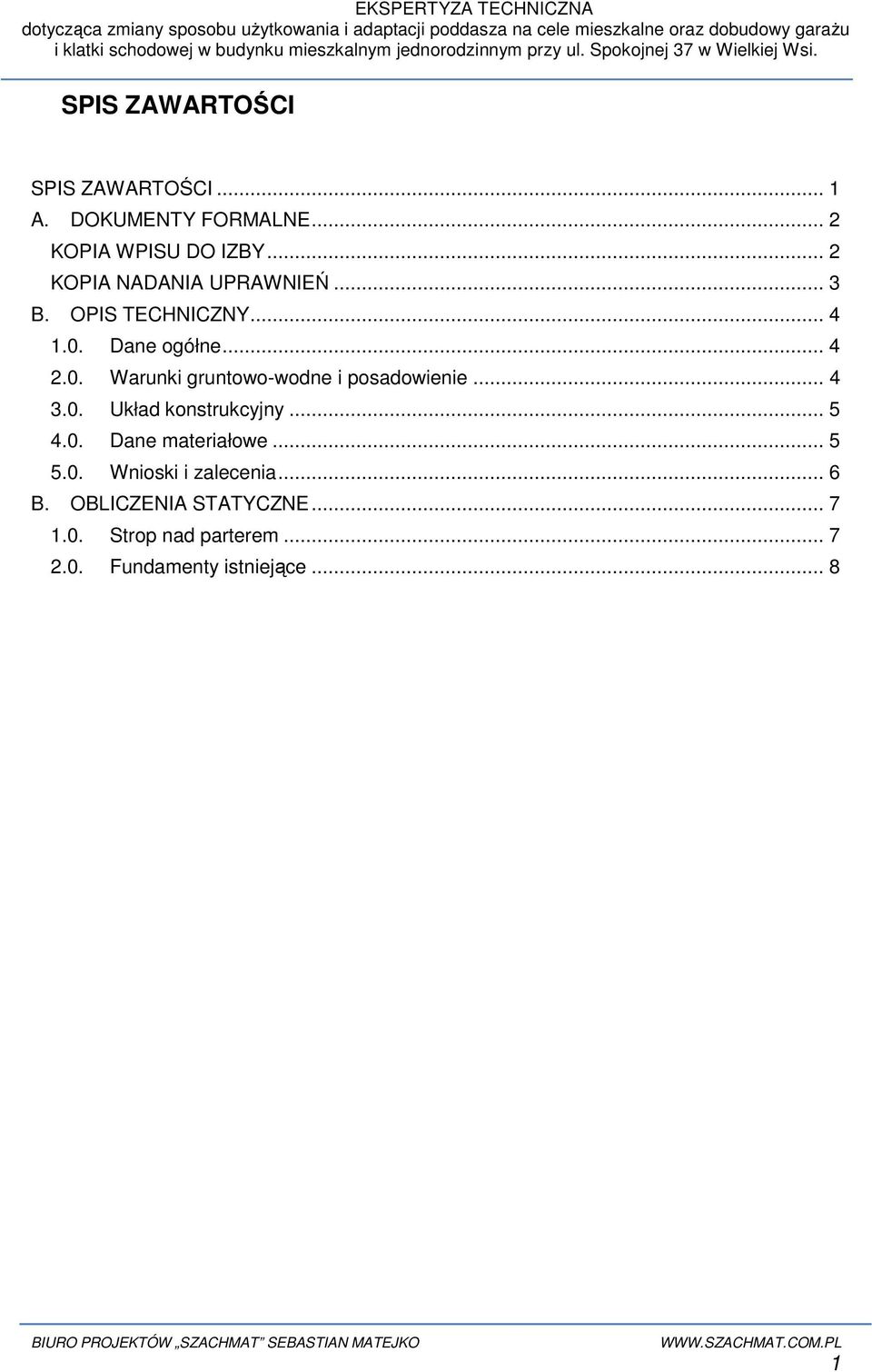

2 SPIS ZAWARTOŚCI SPIS ZAWARTOŚCI... 1 A. DOKUMENTY FORMALNE... 2 KOPIA WPISU DO IZBY... 2 KOPIA NADANIA UPRAWNIEŃ... 3 B. OPIS TECHNICZNY Dane ogółne Warunki gruntowo-wodne i posadowienie Układ konstrukcyjny Dane materiałowe Wnioski i zalecenia... 6 B. OBLICZENIA STATYCZNE Strop nad parterem Fundamenty istniejące

Dane ogółne... 4 2.0. Warunki gruntowo-wodne i posadowienie... 4 3.0. Układ konstrukcyjny... 5 4.

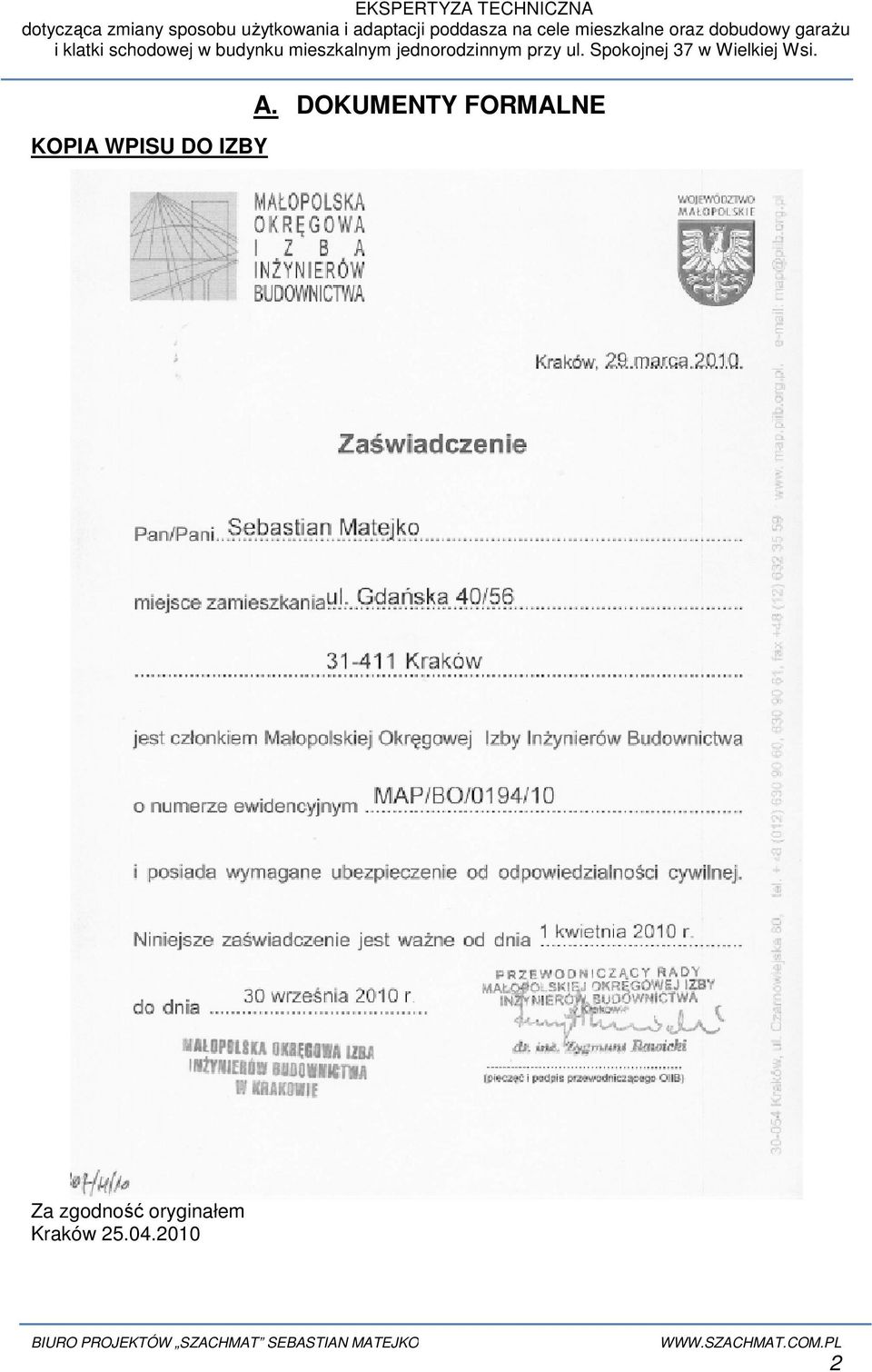

3 A. KOPIA WPISU DO IZBY DOKUMENTY FORMALNE Za zgodność oryginałem Kraków

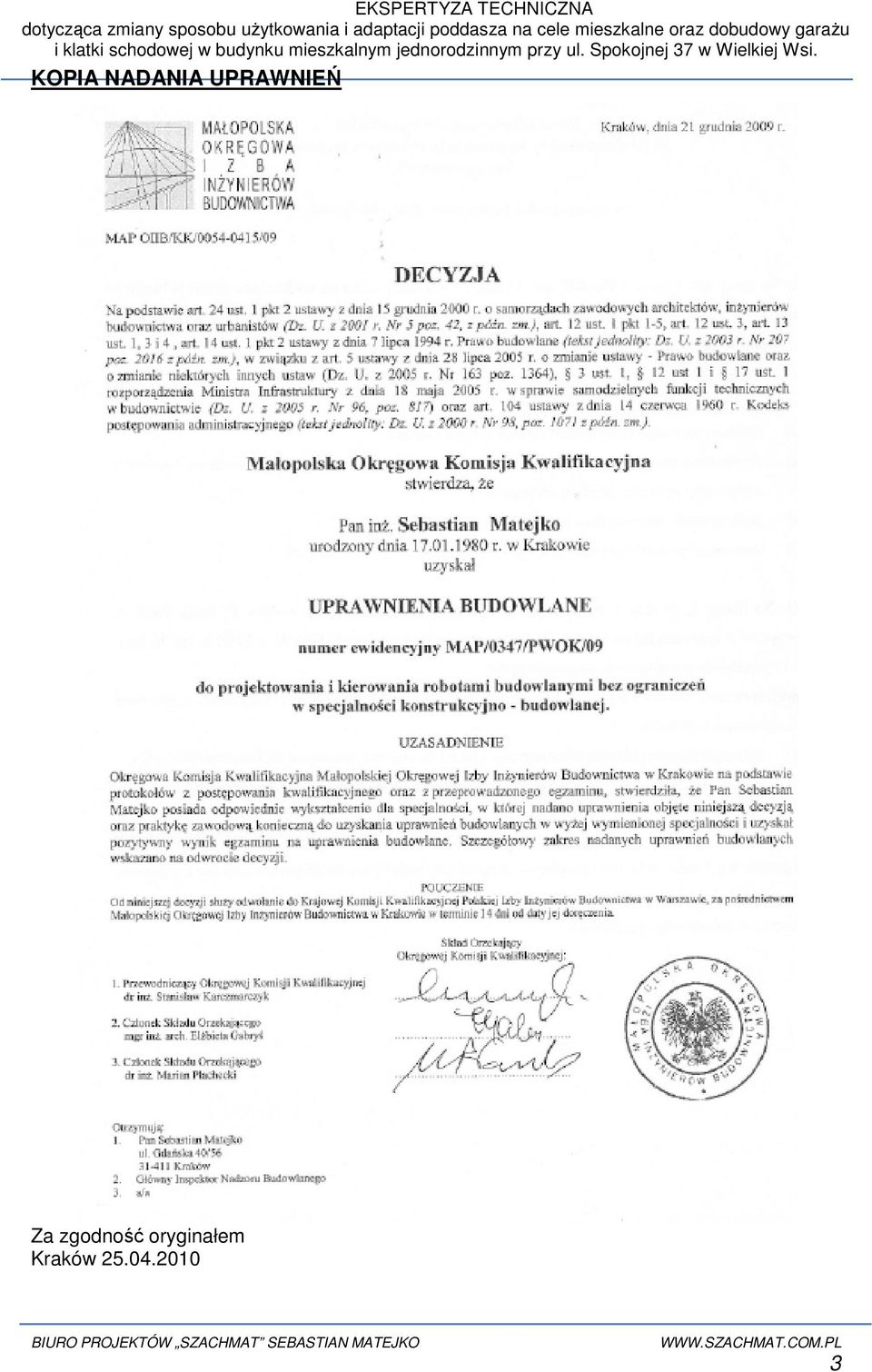

4 KOPIA NADANIA UPRAWNIEŃ Za zgodność oryginałem Kraków

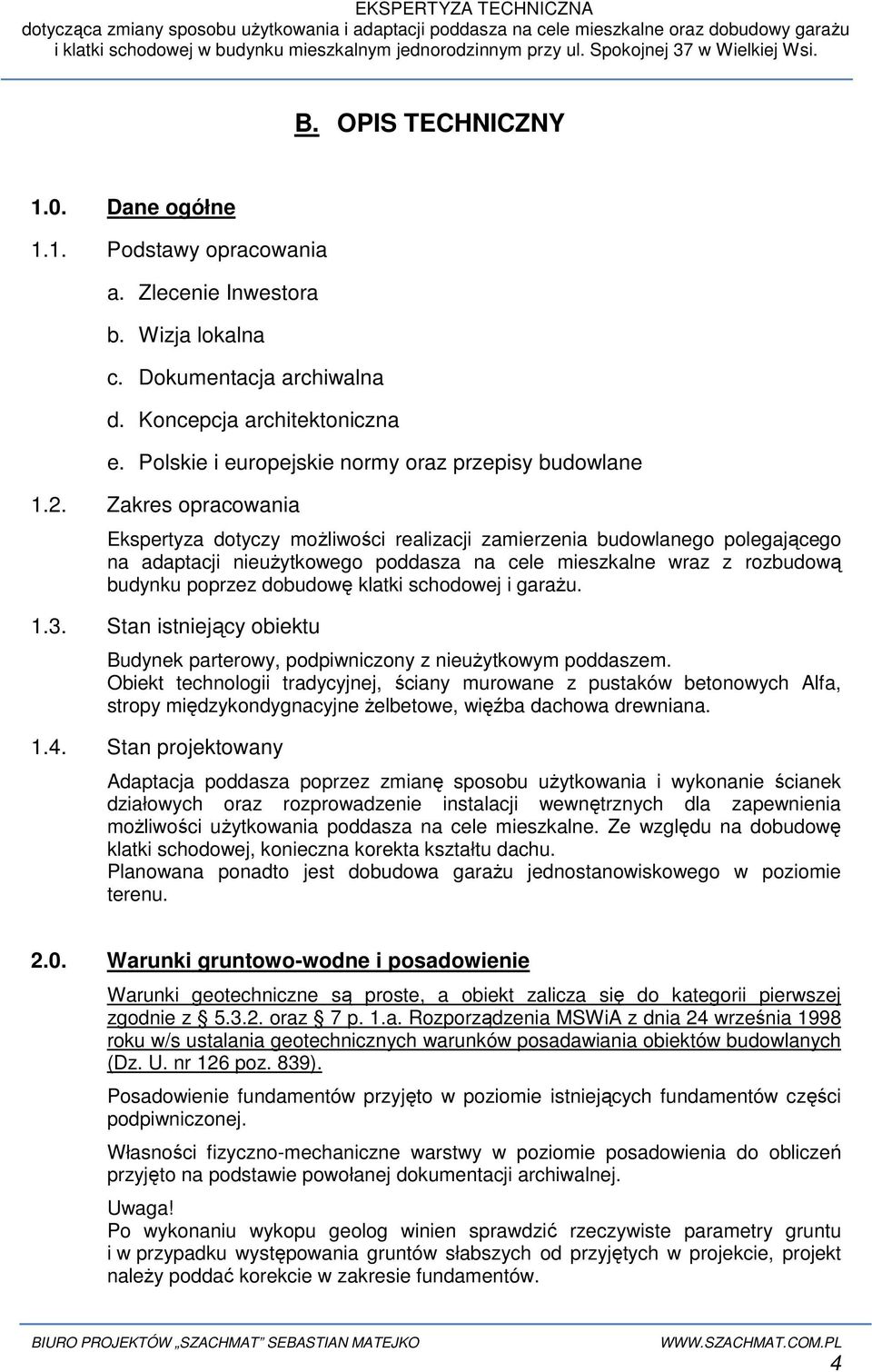

5 B. OPIS TECHNICZNY 1.0. Dane ogółne 1.1. Podstawy opracowania a. Zlecenie Inwestora b. Wizja lokalna c. Dokumentacja archiwalna d. Koncepcja architektoniczna e. Polskie i europejskie normy oraz przepisy budowlane 1.2. Zakres opracowania Ekspertyza dotyczy moŝliwości realizacji zamierzenia budowlanego polegającego na adaptacji nieuŝytkowego poddasza na cele mieszkalne wraz z rozbudową budynku poprzez dobudowę klatki schodowej i garaŝu Stan istniejący obiektu Budynek parterowy, podpiwniczony z nieuŝytkowym poddaszem. Obiekt technologii tradycyjnej, ściany murowane z pustaków betonowych Alfa, stropy międzykondygnacyjne Ŝelbetowe, więźba dachowa drewniana Stan projektowany Adaptacja poddasza poprzez zmianę sposobu uŝytkowania i wykonanie ścianek działowych oraz rozprowadzenie instalacji wewnętrznych dla zapewnienia moŝliwości uŝytkowania poddasza na cele mieszkalne. Ze względu na dobudowę klatki schodowej, konieczna korekta kształtu dachu. Planowana ponadto jest dobudowa garaŝu jednostanowiskowego w poziomie terenu Warunki gruntowo-wodne i posadowienie Warunki geotechniczne są proste, a obiekt zalicza się do kategorii pierwszej zgodnie z oraz 7 p. 1.a. Rozporządzenia MSWiA z dnia 24 września 1998 roku w/s ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz. U. nr 126 poz. 839). Posadowienie fundamentów przyjęto w poziomie istniejących fundamentów części podpiwniczonej. Własności fizyczno-mechaniczne warstwy w poziomie posadowienia do obliczeń przyjęto na podstawie powołanej dokumentacji archiwalnej. Uwaga! Po wykonaniu wykopu geolog winien sprawdzić rzeczywiste parametry gruntu i w przypadku występowania gruntów słabszych od przyjętych w projekcie, projekt naleŝy poddać korekcie w zakresie fundamentów. 4

Zakres opracowania Ekspertyza dotyczy moŝliwości realizacji zamierzenia budowlanego polegającego na adaptacji nieuŝytkowego poddasza na cele mieszkalne wraz z rozbudową budynku poprzez dobudowę

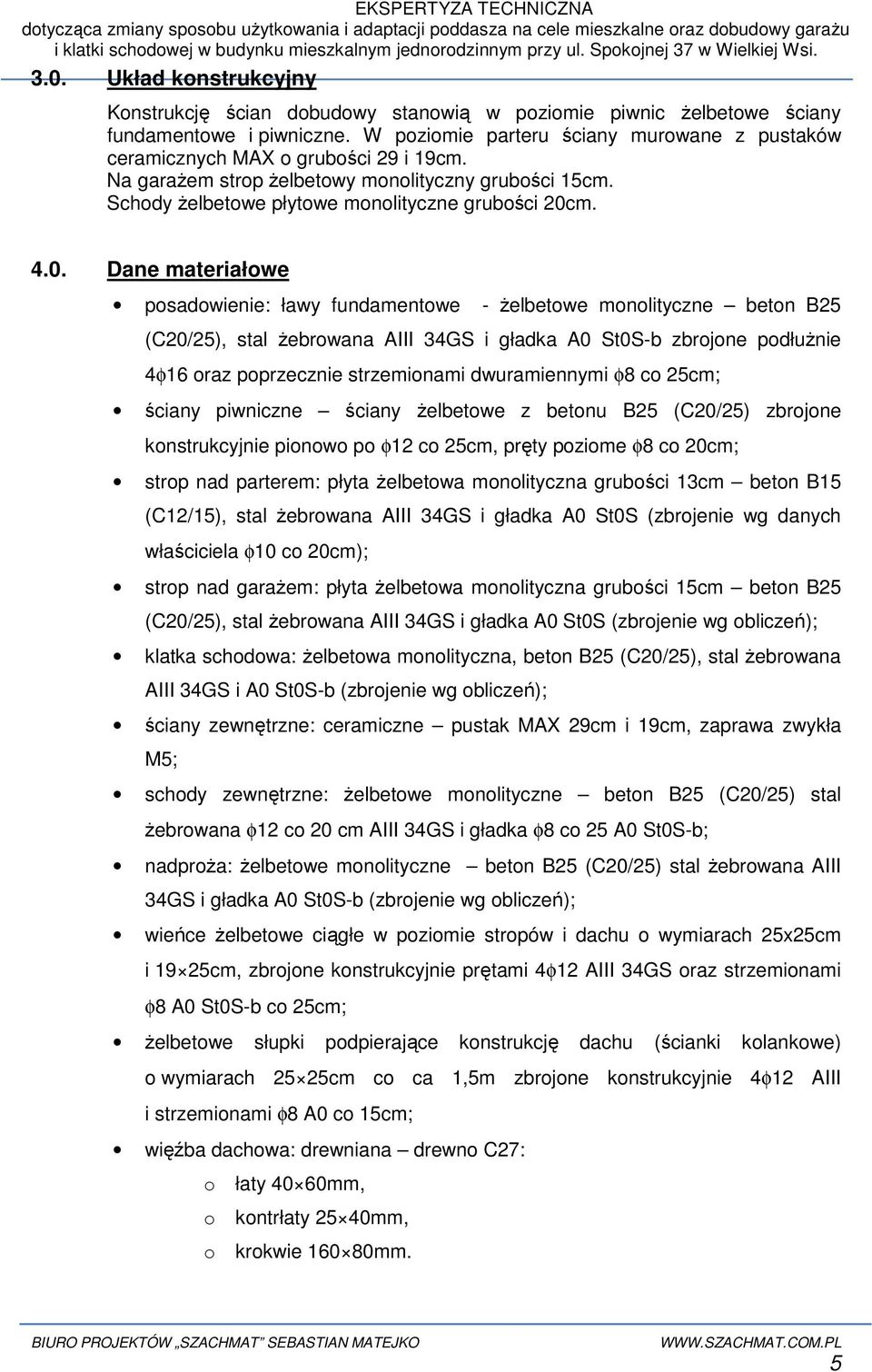

6 3.0. Układ konstrukcyjny Konstrukcję ścian dobudowy stanowią w poziomie piwnic Ŝelbetowe ściany fundamentowe i piwniczne. W poziomie parteru ściany murowane z pustaków ceramicznych MAX o grubości 29 i 19cm. Na garaŝem strop Ŝelbetowy monolityczny grubości 15cm. Schody Ŝelbetowe płytowe monolityczne grubości 20cm Dane materiałowe posadowienie: ławy fundamentowe - Ŝelbetowe monolityczne beton B25 (C20/25), stal Ŝebrowana AIII 34GS i gładka A0 St0S-b zbrojone podłuŝnie 4φ16 oraz poprzecznie strzemionami dwuramiennymi φ8 co 25cm; ściany piwniczne ściany Ŝelbetowe z betonu B25 (C20/25) zbrojone konstrukcyjnie pionowo po φ12 co 25cm, pręty poziome φ8 co 20cm; strop nad parterem: płyta Ŝelbetowa monolityczna grubości 13cm beton B15 (C12/15), stal Ŝebrowana AIII 34GS i gładka A0 St0S (zbrojenie wg danych właściciela φ10 co 20cm); strop nad garaŝem: płyta Ŝelbetowa monolityczna grubości 15cm beton B25 (C20/25), stal Ŝebrowana AIII 34GS i gładka A0 St0S (zbrojenie wg obliczeń); klatka schodowa: Ŝelbetowa monolityczna, beton B25 (C20/25), stal Ŝebrowana AIII 34GS i A0 St0S-b (zbrojenie wg obliczeń); ściany zewnętrzne: ceramiczne pustak MAX 29cm i 19cm, zaprawa zwykła M5; schody zewnętrzne: Ŝelbetowe monolityczne beton B25 (C20/25) stal Ŝebrowana φ12 co 20 cm AIII 34GS i gładka φ8 co 25 A0 St0S-b; nadproŝa: Ŝelbetowe monolityczne beton B25 (C20/25) stal Ŝebrowana AIII 34GS i gładka A0 St0S-b (zbrojenie wg obliczeń); wieńce Ŝelbetowe ciągłe w poziomie stropów i dachu o wymiarach 25x25cm i 19 25cm, zbrojone konstrukcyjnie prętami 4φ12 AIII 34GS oraz strzemionami φ8 A0 St0S-b co 25cm; Ŝelbetowe słupki podpierające konstrukcję dachu (ścianki kolankowe) o wymiarach 25 25cm co ca 1,5m zbrojone konstrukcyjnie 4φ12 AIII i strzemionami φ8 A0 co 15cm; więźba dachowa: drewniana drewno C27: o o o łaty 40 60mm, kontrłaty 25 40mm, krokwie mm. 5

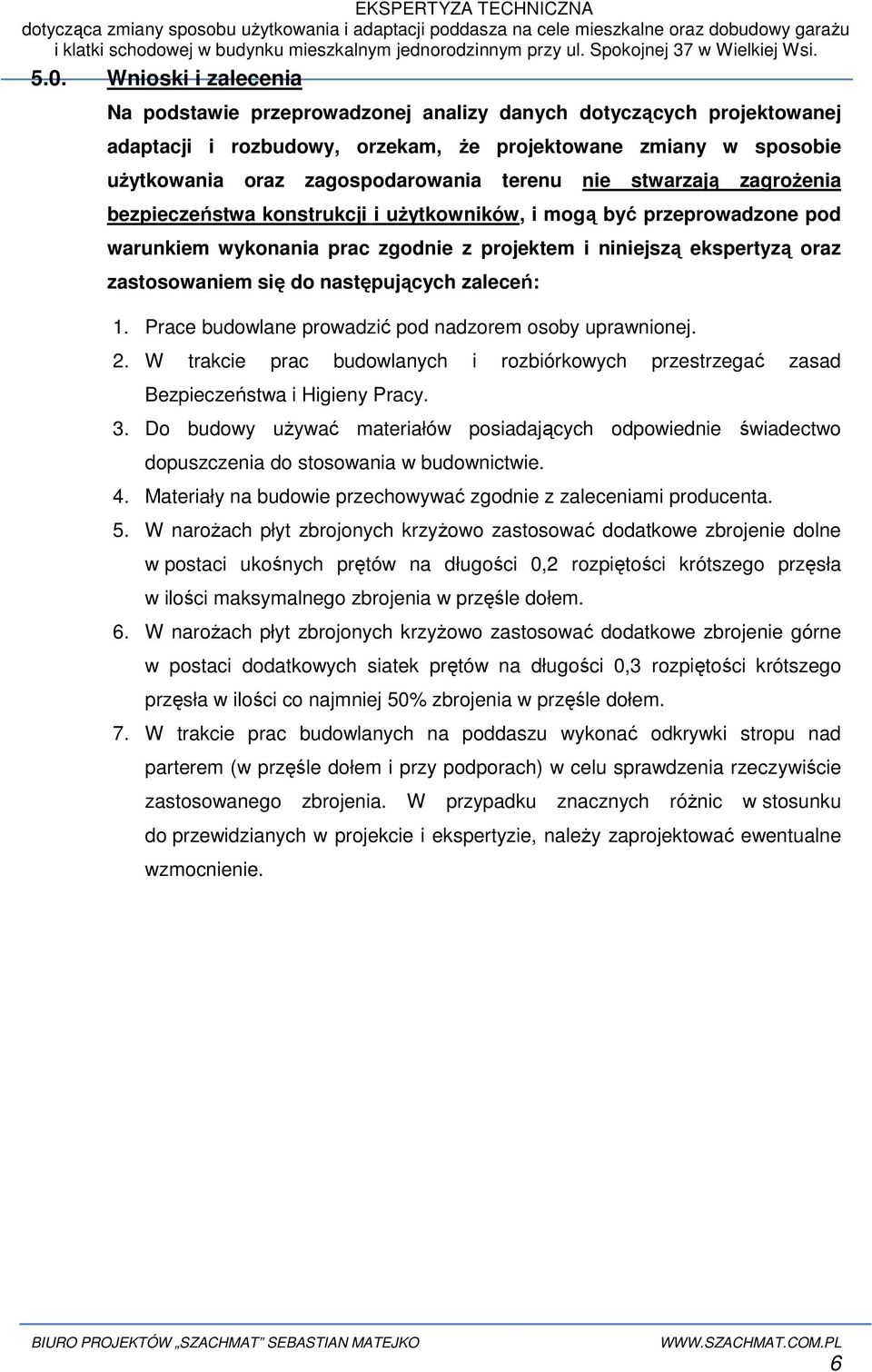

7 5.0. Wnioski i zalecenia Na podstawie przeprowadzonej analizy danych dotyczących projektowanej adaptacji i rozbudowy, orzekam, Ŝe projektowane zmiany w sposobie uŝytkowania oraz zagospodarowania terenu nie stwarzają zagroŝenia bezpieczeństwa konstrukcji i uŝytkowników, i mogą być przeprowadzone pod warunkiem wykonania prac zgodnie z projektem i niniejszą ekspertyzą oraz zastosowaniem się do następujących zaleceń: 1. Prace budowlane prowadzić pod nadzorem osoby uprawnionej. 2. W trakcie prac budowlanych i rozbiórkowych przestrzegać zasad Bezpieczeństwa i Higieny Pracy. 3. Do budowy uŝywać materiałów posiadających odpowiednie świadectwo dopuszczenia do stosowania w budownictwie. 4. Materiały na budowie przechowywać zgodnie z zaleceniami producenta. 5. W naroŝach płyt zbrojonych krzyŝowo zastosować dodatkowe zbrojenie dolne w postaci ukośnych prętów na długości 0,2 rozpiętości krótszego przęsła w ilości maksymalnego zbrojenia w przęśle dołem. 6. W naroŝach płyt zbrojonych krzyŝowo zastosować dodatkowe zbrojenie górne w postaci dodatkowych siatek prętów na długości 0,3 rozpiętości krótszego przęsła w ilości co najmniej 50% zbrojenia w przęśle dołem. 7. W trakcie prac budowlanych na poddaszu wykonać odkrywki stropu nad parterem (w przęśle dołem i przy podporach) w celu sprawdzenia rzeczywiście zastosowanego zbrojenia. W przypadku znacznych róŝnic w stosunku do przewidzianych w projekcie i ekspertyzie, naleŝy zaprojektować ewentualne wzmocnienie. 6

następujących zaleceń: 1. Prace budowlane prowadzić pod nadzorem osoby uprawnionej. 2. W trakcie prac budowlanych i rozbiórkowych przestrzegać zasad Bezpieczeństwa i Higieny Pracy. 3.

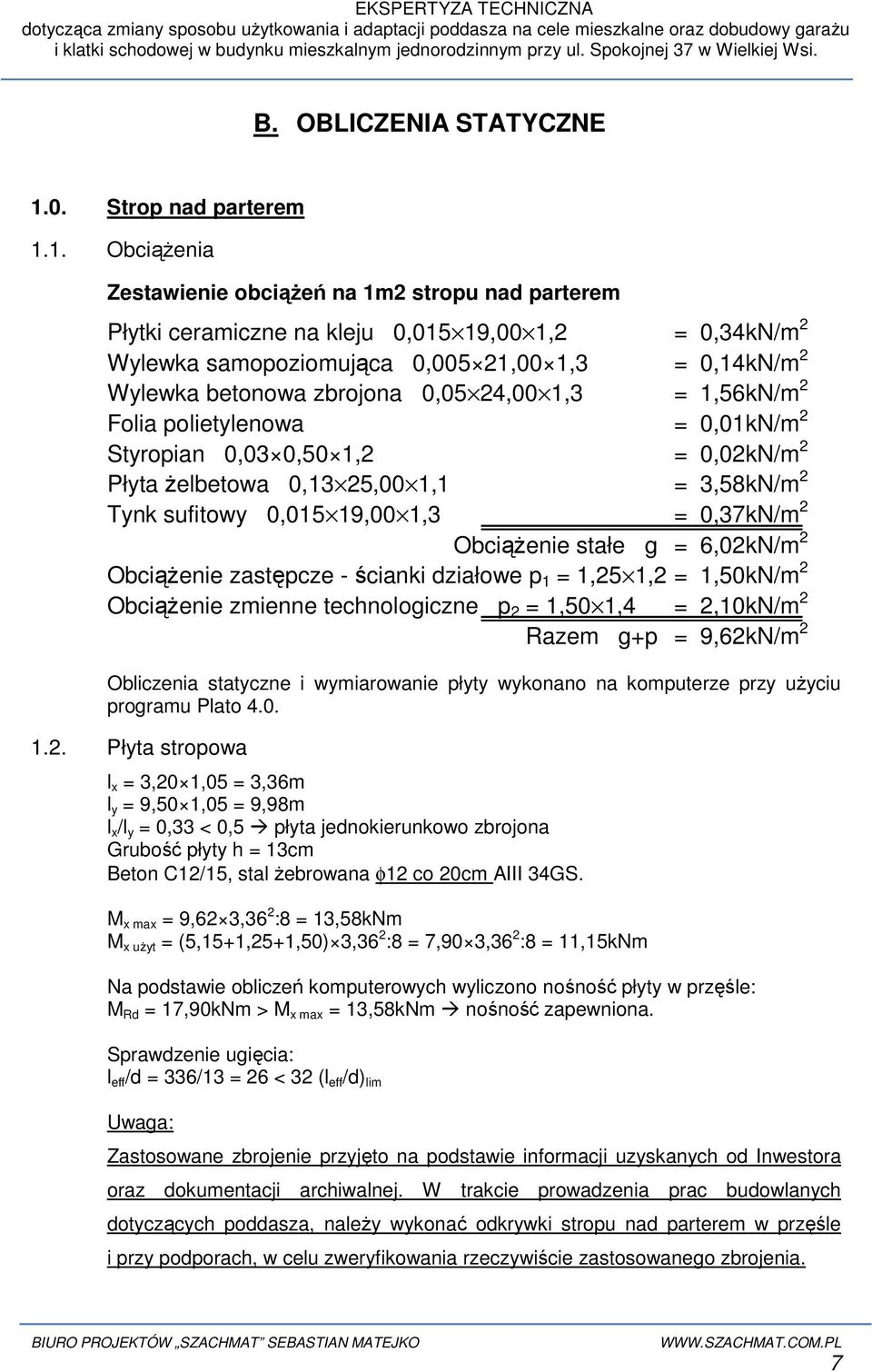

8 B. OBLICZENIA STATYCZNE 1.0. Strop nad parterem 1.1. ObciąŜenia Zestawienie obciąŝeń na 1m2 stropu nad parterem Płytki ceramiczne na kleju 0,015 19,00 1,2 = 0,34kN/m 2 Wylewka samopoziomująca 0,005 21,00 1,3 = 0,14kN/m 2 Wylewka betonowa zbrojona 0,05 24,00 1,3 = 1,56kN/m 2 Folia polietylenowa = 0,01kN/m 2 Styropian 0,03 0,50 1,2 = 0,02kN/m 2 Płyta Ŝelbetowa 0,13 25,00 1,1 = 3,58kN/m 2 Tynk sufitowy 0,015 19,00 1,3 = 0,37kN/m 2 ObciąŜenie stałe g = 6,02kN/m 2 ObciąŜenie zastępcze - ścianki działowe p 1 = 1,25 1,2 = 1,50kN/m 2 ObciąŜenie zmienne technologiczne p 2 = 1,50 1,4 = 2,10kN/m 2 Razem g+p = 9,62kN/m 2 Obliczenia statyczne i wymiarowanie płyty wykonano na komputerze przy uŝyciu programu Plato Płyta stropowa l x = 3,20 1,05 = 3,36m l y = 9,50 1,05 = 9,98m l x /l y = 0,33 < 0,5 płyta jednokierunkowo zbrojona Grubość płyty h = 13cm Beton C12/15, stal Ŝebrowana φ12 co 20cm AIII 34GS. M x max = 9,62 3,36 2 :8 = 13,58kNm M x uŝyt = (5,15+1,25+1,50) 3,36 2 :8 = 7,90 3,36 2 :8 = 11,15kNm Na podstawie obliczeń komputerowych wyliczono nośność płyty w przęśle: M Rd = 17,90kNm > M x max = 13,58kNm nośność zapewniona. Sprawdzenie ugięcia: l eff /d = 336/13 = 26 < 32 (l eff /d) lim Uwaga: Zastosowane zbrojenie przyjęto na podstawie informacji uzyskanych od Inwestora oraz dokumentacji archiwalnej. W trakcie prowadzenia prac budowlanych dotyczących poddasza, naleŝy wykonać odkrywki stropu nad parterem w przęśle i przy podporach, w celu zweryfikowania rzeczywiście zastosowanego zbrojenia. 7

1. ObciąŜenia Zestawienie obciąŝeń na 1m2 stropu nad parterem Płytki ceramiczne na kleju 0,015 19,00 1,2 = 0,34kN/m 2 Wylewka samopoziomująca 0,005 21,00 1,3 = 0,14kN/m 2 Wylewka betonowa zbrojona

9 2.0. Fundamenty istniejące Zestawienie obciąŝeń stałych na mb ławy stan istniejący i docelowy Z dachu 8,62:0,75 = 11,49kN/mb Ze schodów 2 33,83+32,73+16,57 = 116,96kN/mb CięŜar ściany zewnętrznej gr. 29cm 4,08 4,0 = 16,32kN/mb CięŜar ściany piwnic 0,29 2,30 25,00 1,1 = 18,34kN/mb CięŜar ławy 0,60 0,40 25,00 1,1 = 6,60kN/mb ObciąŜenie stałe q = 169,71kN/mb Zmiana wartości obciąŝeń uŝytkowych (technologicznych) na płycie stropowej poddasza oraz docieplenie ścian zewnętrznych i stropodachu wpływa nieznacznie na wzrost obciąŝeń działających na fundament. NapręŜenia podłoŝa gruntowego spowodowane obciąŝeniem budynku nie wzrosną ponad dopuszczalne, tym samym istniejące posadowienie przyjęte wg dokumentacji archiwalnej przenosi dodatkowe obciąŝenia stałe i uŝytkowe działające na konstrukcję i nie stwarza zagroŝenia dla bezpieczeństwa konstrukcji oraz uŝytkowników. 8

(technologicznych) na płycie stropowej poddasza oraz docieplenie ścian zewnętrznych i stropodachu wpływa nieznacznie na wzrost obciąŝeń działających na fundament.
