OPIS TECHNICZNY DO PROJEKTU ARCHITEKTONICZNO-BUDOWLANEGO WIATY DO CELÓW EDUKACYJNYCH

Transkrypt

1 OPIS TECHNICZNY DO PROJEKTU ARCHITEKTONICZNO-BUDOWLANEGO WIATY DO CELÓW EDUKACYJNYCH 1. Podstawa opracowania 1.1. Zlecenie inwestora z r Ustawa prawo budowlane 1.3. PN-81/B-03020: Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie PN-81/B : Konstrukcje z drewna i materiałów drewnopochodnych. Obliczenia statyczne i projektowanie. Konstrukcje PN-77/B-02011: ObciąŜenia w obliczeniach statycznych. ObciąŜenie wiatrem PN-80/B-02010: ObciąŜenia w obliczeniach statycznych. ObciąŜenie śniegiem. 2. Cel i zakres opracowania. Celem opracowania jest utworzenie dokumentacji projektowej architektoniczno budowlanej zgodnej z R.M.I. w sprawie szczegółowego zakresu i formy projektu budowlanego. Zakresem opracowania objęto projekt architektoniczno budowlany wiaty w konstrukcji drewnianej. 3. Przeznaczenie i program uŝytkowy obiektu. Wiata będąca przedmiotem niniejszego opracowania planowana jest do posadowienia na terenie szkółki leśnej naleŝącej do Lasów Państwowych. Przeznaczona ona będzie do celów edukacyjnych i szkoleniowych. Prowadzenie zajęć, seminariów i spotkań moŝliwe będzie dzięki wyposaŝeniu wiaty w ławki i stoły drewniane. Teren pod dachem wiaty zostanie utwardzony za pomocą kostki betonowej brukowej ( POLBRUK). Wiata zaprojektowana została jako otwarta z moŝliwością wejścia z kaŝdej strony i w kaŝdym miejscu.

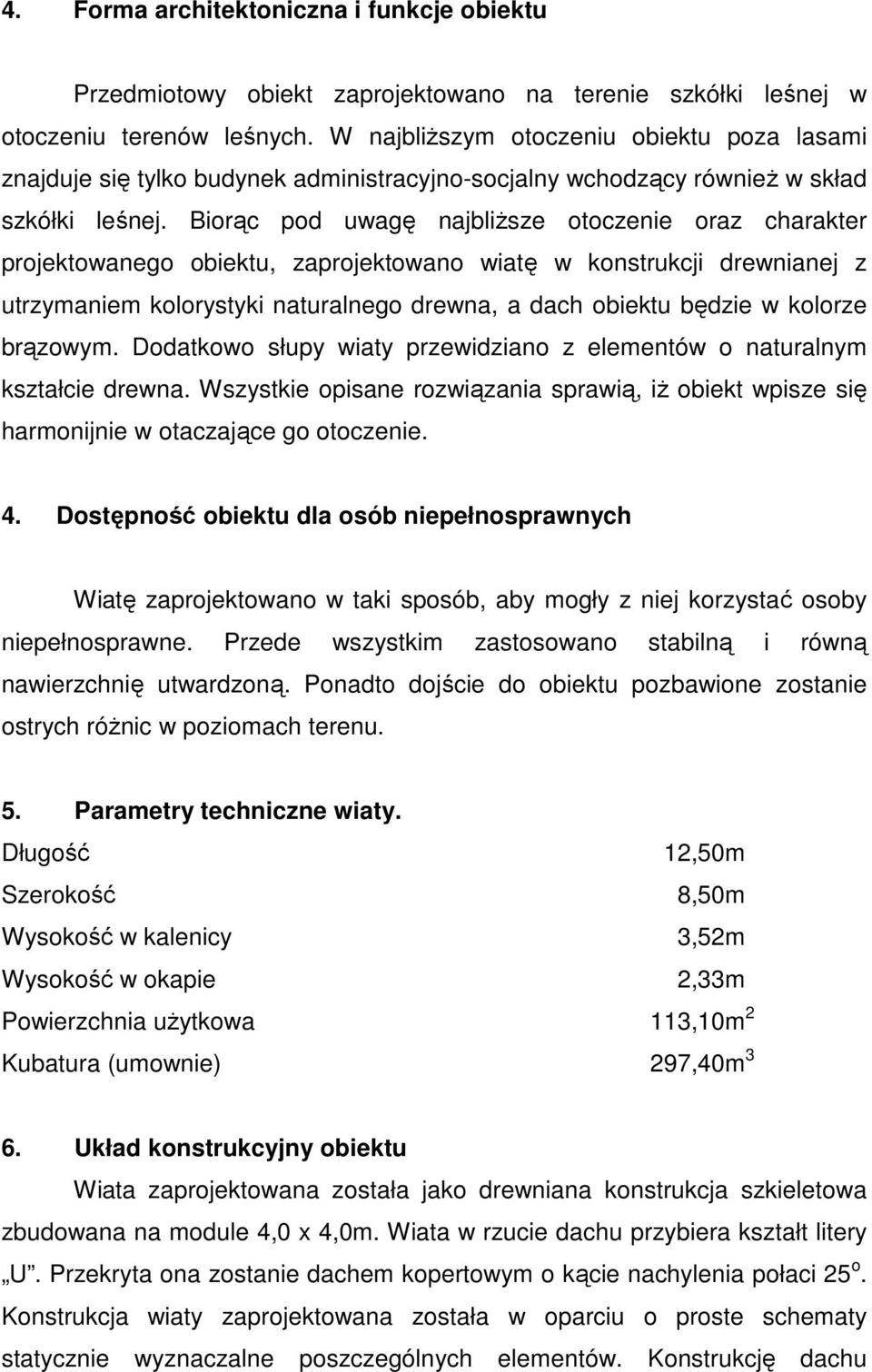

2 4. Forma architektoniczna i funkcje obiektu Przedmiotowy obiekt zaprojektowano na terenie szkółki leśnej w otoczeniu terenów leśnych. W najbliŝszym otoczeniu obiektu poza lasami znajduje się tylko budynek administracyjno-socjalny wchodzący równieŝ w skład szkółki leśnej. Biorąc pod uwagę najbliŝsze otoczenie oraz charakter projektowanego obiektu, zaprojektowano wiatę w konstrukcji drewnianej z utrzymaniem kolorystyki naturalnego drewna, a dach obiektu będzie w kolorze brązowym. Dodatkowo słupy wiaty przewidziano z elementów o naturalnym kształcie drewna. Wszystkie opisane rozwiązania sprawią, iŝ obiekt wpisze się harmonijnie w otaczające go otoczenie. 4. Dostępność obiektu dla osób niepełnosprawnych Wiatę zaprojektowano w taki sposób, aby mogły z niej korzystać osoby niepełnosprawne. Przede wszystkim zastosowano stabilną i równą nawierzchnię utwardzoną. Ponadto dojście do obiektu pozbawione zostanie ostrych róŝnic w poziomach terenu. 5. Parametry techniczne wiaty. Długość 12,50m Szerokość 8,50m Wysokość w kalenicy 3,52m Wysokość w okapie 2,33m Powierzchnia uŝytkowa 113,10m 2 Kubatura (umownie) 297,40m 3 6. Układ konstrukcyjny obiektu Wiata zaprojektowana została jako drewniana konstrukcja szkieletowa zbudowana na module 4,0 x 4,0m. Wiata w rzucie dachu przybiera kształt litery U. Przekryta ona zostanie dachem kopertowym o kącie nachylenia połaci 25 o. Konstrukcja wiaty zaprojektowana została w oparciu o proste schematy statycznie wyznaczalne poszczególnych elementów. Konstrukcję dachu

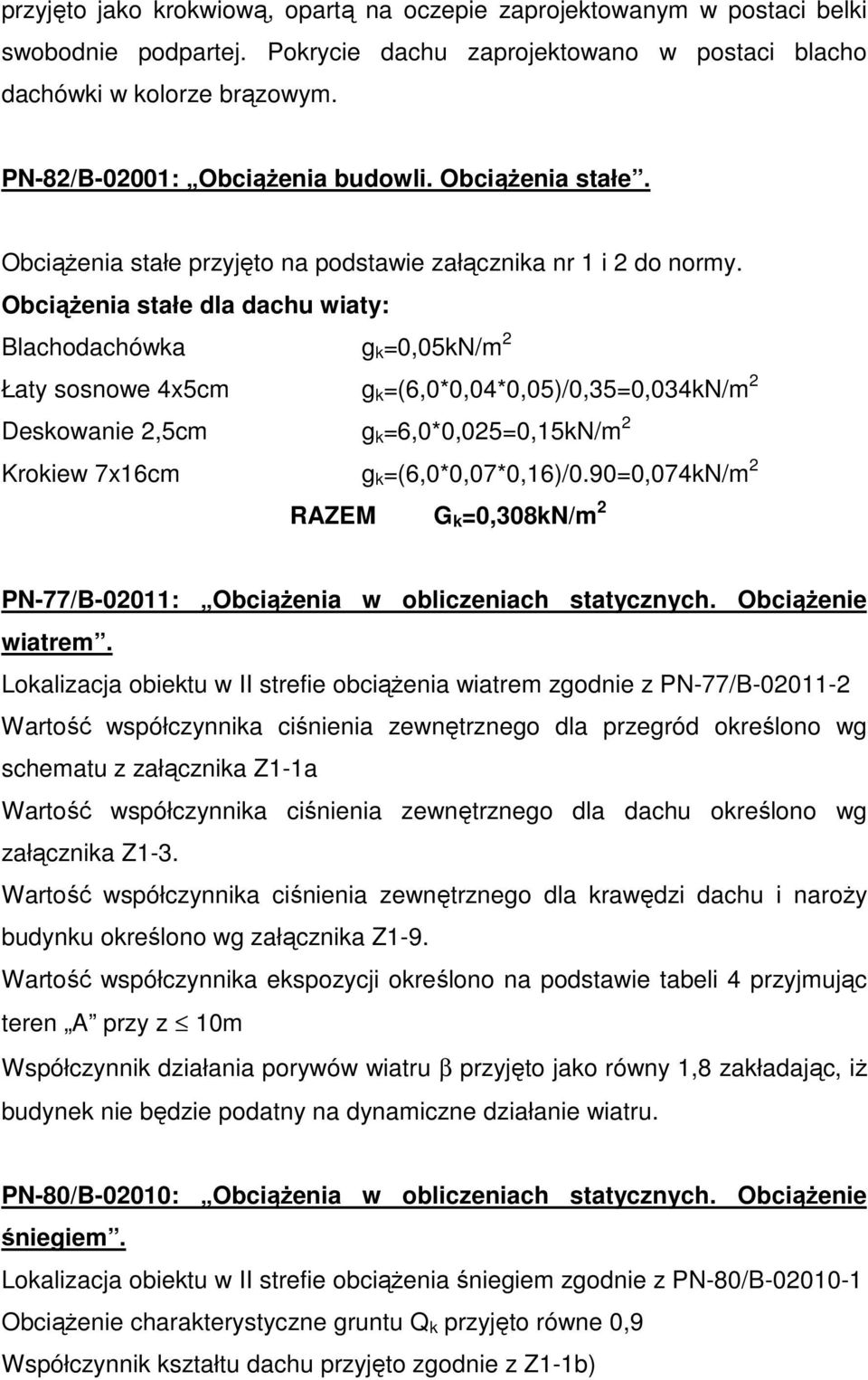

3 przyjęto jako krokwiową, opartą na oczepie zaprojektowanym w postaci belki swobodnie podpartej. Pokrycie dachu zaprojektowano w postaci blacho dachówki w kolorze brązowym. PN-82/B-02001: ObciąŜenia budowli. ObciąŜenia stałe. ObciąŜenia stałe przyjęto na podstawie załącznika nr 1 i 2 do normy. ObciąŜenia stałe dla dachu wiaty: Blachodachówka g k =0,05kN/m 2 Łaty sosnowe 4x5cm g k =(6,0*0,04*0,05)/0,35=0,034kN/m 2 Deskowanie 2,5cm g k =6,0*0,025=0,15kN/m 2 Krokiew 7x16cm g k =(6,0*0,07*0,16)/0.90=0,074kN/m 2 RAZEM G k =0,308kN/m 2 PN-77/B-02011: ObciąŜenia w obliczeniach statycznych. ObciąŜenie wiatrem. Lokalizacja obiektu w II strefie obciąŝenia wiatrem zgodnie z PN-77/B Wartość współczynnika ciśnienia zewnętrznego dla przegród określono wg schematu z załącznika Z1-1a Wartość współczynnika ciśnienia zewnętrznego dla dachu określono wg załącznika Z1-3. Wartość współczynnika ciśnienia zewnętrznego dla krawędzi dachu i naroŝy budynku określono wg załącznika Z1-9. Wartość współczynnika ekspozycji określono na podstawie tabeli 4 przyjmując teren A przy z 10m Współczynnik działania porywów wiatru β przyjęto jako równy 1,8 zakładając, iŝ budynek nie będzie podatny na dynamiczne działanie wiatru. PN-80/B-02010: ObciąŜenia w obliczeniach statycznych. ObciąŜenie śniegiem. Lokalizacja obiektu w II strefie obciąŝenia śniegiem zgodnie z PN-80/B ObciąŜenie charakterystyczne gruntu Q k przyjęto równe 0,9 Współczynnik kształtu dachu przyjęto zgodnie z Z1-1b)

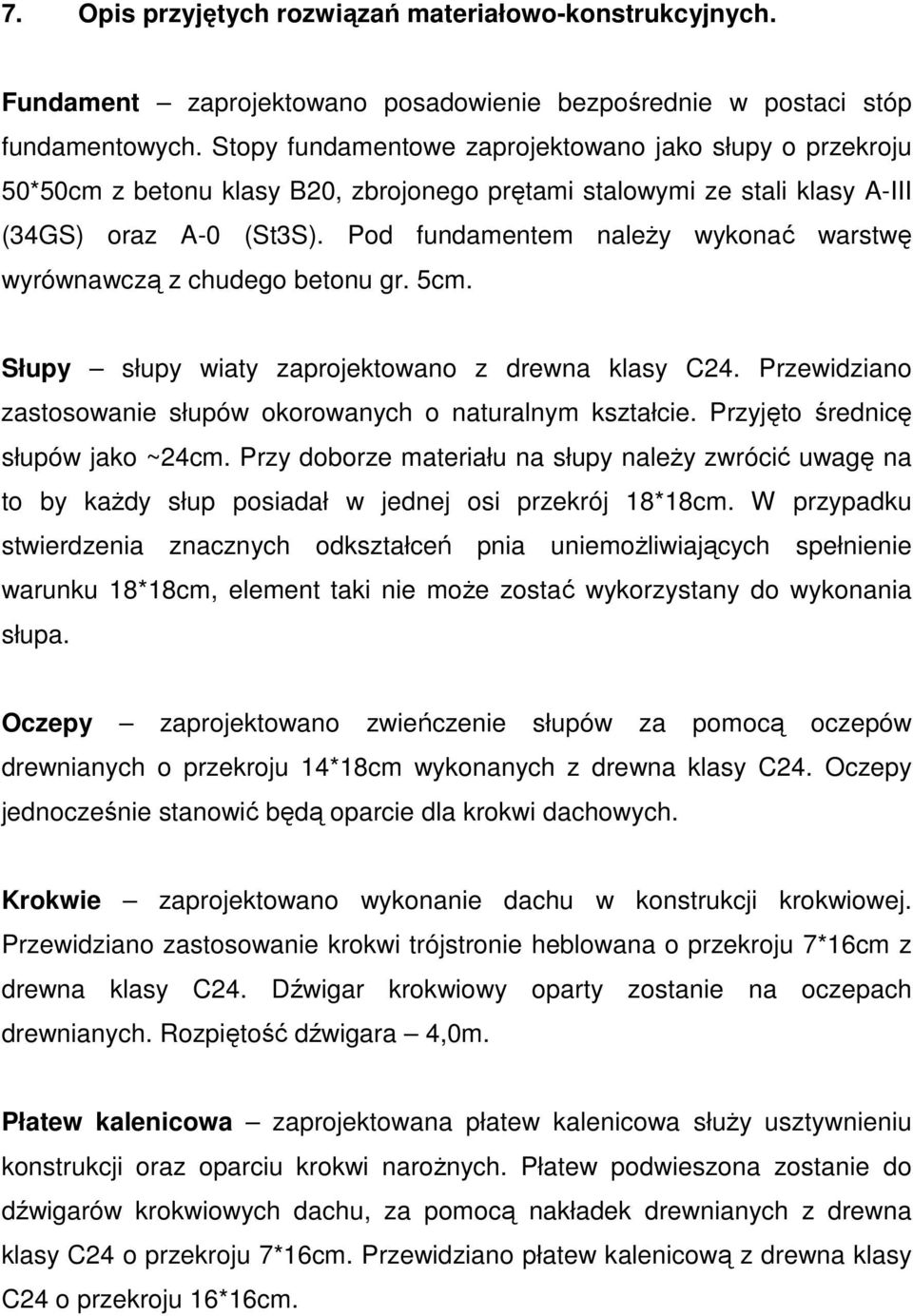

4 7. Opis przyjętych rozwiązań materiałowo-konstrukcyjnych. Fundament zaprojektowano posadowienie bezpośrednie w postaci stóp fundamentowych. Stopy fundamentowe zaprojektowano jako słupy o przekroju 50*50cm z betonu klasy B20, zbrojonego prętami stalowymi ze stali klasy A-III (34GS) oraz A-0 (St3S). Pod fundamentem naleŝy wykonać warstwę wyrównawczą z chudego betonu gr. 5cm. Słupy słupy wiaty zaprojektowano z drewna klasy C24. Przewidziano zastosowanie słupów okorowanych o naturalnym kształcie. Przyjęto średnicę słupów jako ~24cm. Przy doborze materiału na słupy naleŝy zwrócić uwagę na to by kaŝdy słup posiadał w jednej osi przekrój 18*18cm. W przypadku stwierdzenia znacznych odkształceń pnia uniemoŝliwiających spełnienie warunku 18*18cm, element taki nie moŝe zostać wykorzystany do wykonania słupa. Oczepy zaprojektowano zwieńczenie słupów za pomocą oczepów drewnianych o przekroju 14*18cm wykonanych z drewna klasy C24. Oczepy jednocześnie stanowić będą oparcie dla krokwi dachowych. Krokwie zaprojektowano wykonanie dachu w konstrukcji krokwiowej. Przewidziano zastosowanie krokwi trójstronie heblowana o przekroju 7*16cm z drewna klasy C24. Dźwigar krokwiowy oparty zostanie na oczepach drewnianych. Rozpiętość dźwigara 4,0m. Płatew kalenicowa zaprojektowana płatew kalenicowa słuŝy usztywnieniu konstrukcji oraz oparciu krokwi naroŝnych. Płatew podwieszona zostanie do dźwigarów krokwiowych dachu, za pomocą nakładek drewnianych z drewna klasy C24 o przekroju 7*16cm. Przewidziano płatew kalenicową z drewna klasy C24 o przekroju 16*16cm.

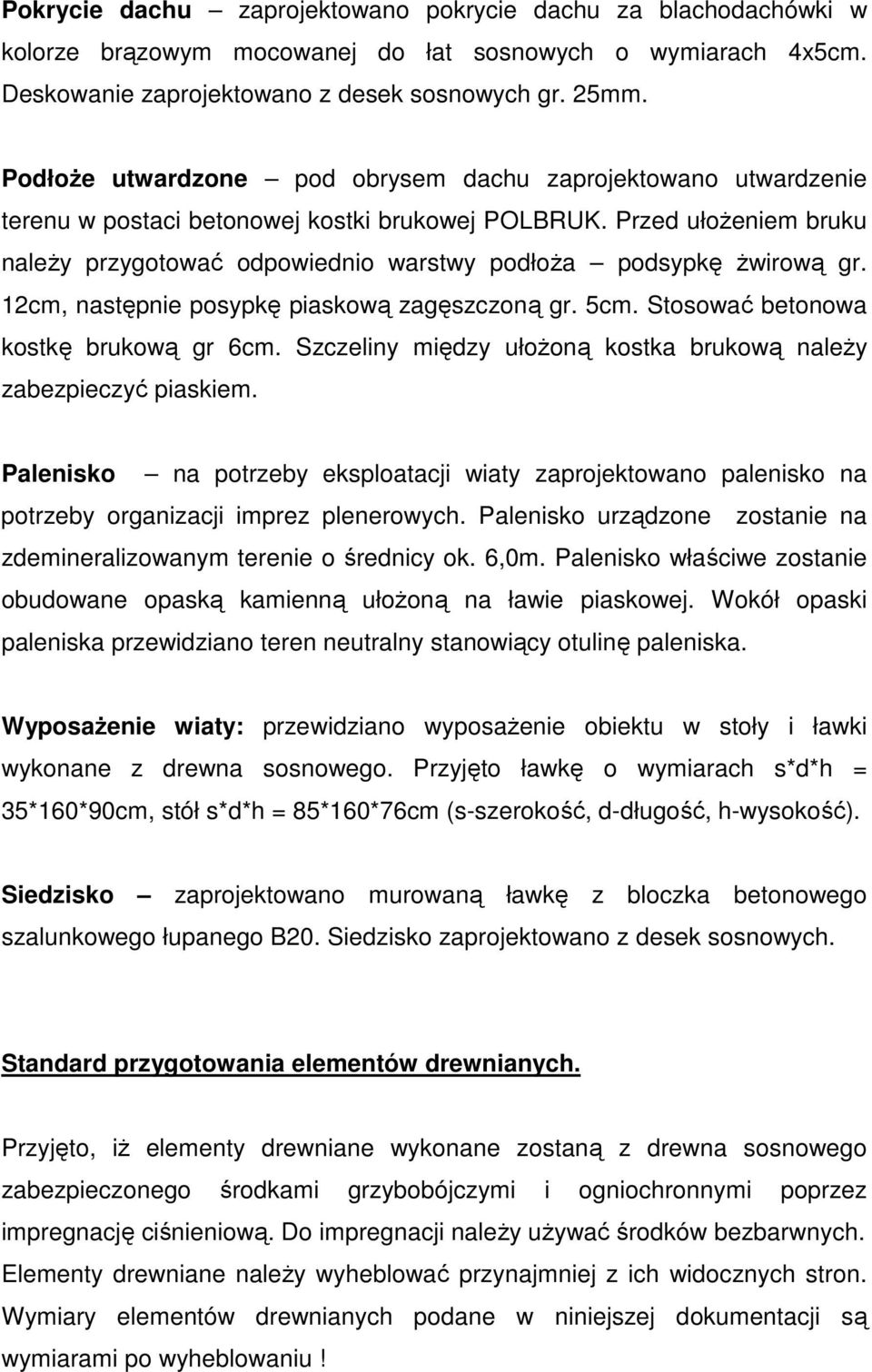

5 Pokrycie dachu zaprojektowano pokrycie dachu za blachodachówki w kolorze brązowym mocowanej do łat sosnowych o wymiarach 4x5cm. Deskowanie zaprojektowano z desek sosnowych gr. 25mm. PodłoŜe utwardzone pod obrysem dachu zaprojektowano utwardzenie terenu w postaci betonowej kostki brukowej POLBRUK. Przed ułoŝeniem bruku naleŝy przygotować odpowiednio warstwy podłoŝa podsypkę Ŝwirową gr. 12cm, następnie posypkę piaskową zagęszczoną gr. 5cm. Stosować betonowa kostkę brukową gr 6cm. Szczeliny między ułoŝoną kostka brukową naleŝy zabezpieczyć piaskiem. Palenisko na potrzeby eksploatacji wiaty zaprojektowano palenisko na potrzeby organizacji imprez plenerowych. Palenisko urządzone zostanie na zdemineralizowanym terenie o średnicy ok. 6,0m. Palenisko właściwe zostanie obudowane opaską kamienną ułoŝoną na ławie piaskowej. Wokół opaski paleniska przewidziano teren neutralny stanowiący otulinę paleniska. WyposaŜenie wiaty: przewidziano wyposaŝenie obiektu w stoły i ławki wykonane z drewna sosnowego. Przyjęto ławkę o wymiarach s*d*h = 35*160*90cm, stół s*d*h = 85*160*76cm (s-szerokość, d-długość, h-wysokość). Siedzisko zaprojektowano murowaną ławkę z bloczka betonowego szalunkowego łupanego B20. Siedzisko zaprojektowano z desek sosnowych. Standard przygotowania elementów drewnianych. Przyjęto, iŝ elementy drewniane wykonane zostaną z drewna sosnowego zabezpieczonego środkami grzybobójczymi i ogniochronnymi poprzez impregnację ciśnieniową. Do impregnacji naleŝy uŝywać środków bezbarwnych. Elementy drewniane naleŝy wyheblować przynajmniej z ich widocznych stron. Wymiary elementów drewnianych podane w niniejszej dokumentacji są wymiarami po wyheblowaniu!

6 Widoczne powierzchnie elementów drewnianych naleŝy zabejcować. Kolorystykę dopasować do istniejącego na działce budynku. 8. instalacje W obiekcie nie projektuje się Ŝadnych instalacji. Projektant: mgr inŝ. Ryszard Kamfonik upr. bud. 108/87/Gw. spec. konstr.-bud. inŝ. Marek Sembratowicz upr. bud. LBS/P00K/0074/06 spec. konstr.-bud.
