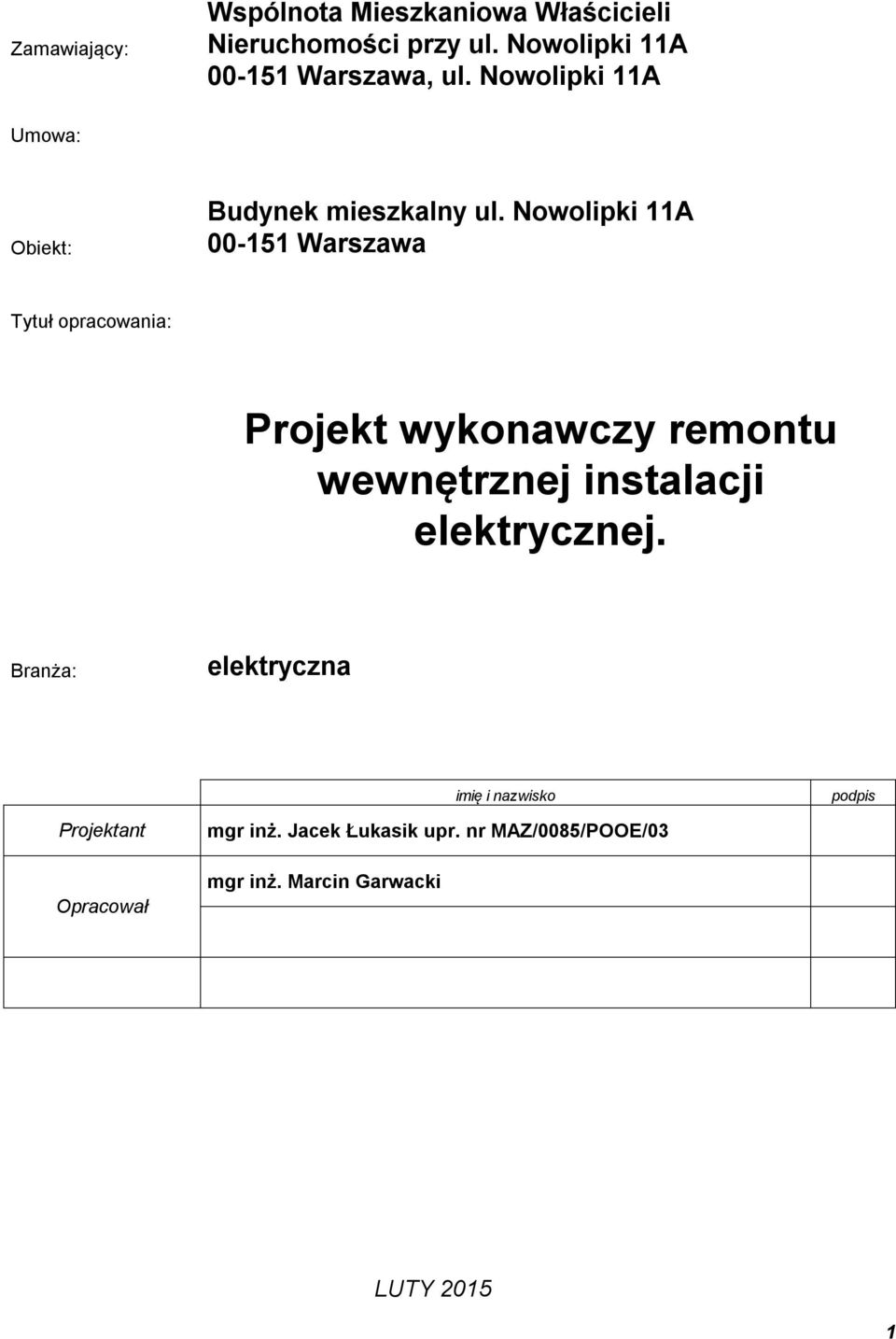

1 Zamawiający: Wspólnota Mieszkaniowa Właścicieli Nieruchomości przy ul. Nowolipki 11A Warszawa, ul. Nowolipki 11A Umowa: Obiekt: Budynek mieszkalny ul. Nowolipki 11A Warszawa Tytuł opracowania: Projekt wykonawczy remontu wewnętrznej instalacji elektrycznej. Branża: elektryczna imię i nazwisko podpis Projektant Opracował mgr inż. Jacek Łukasik upr. nr MAZ/0085/POOE/03 mgr inż. Marcin Garwacki LUTY

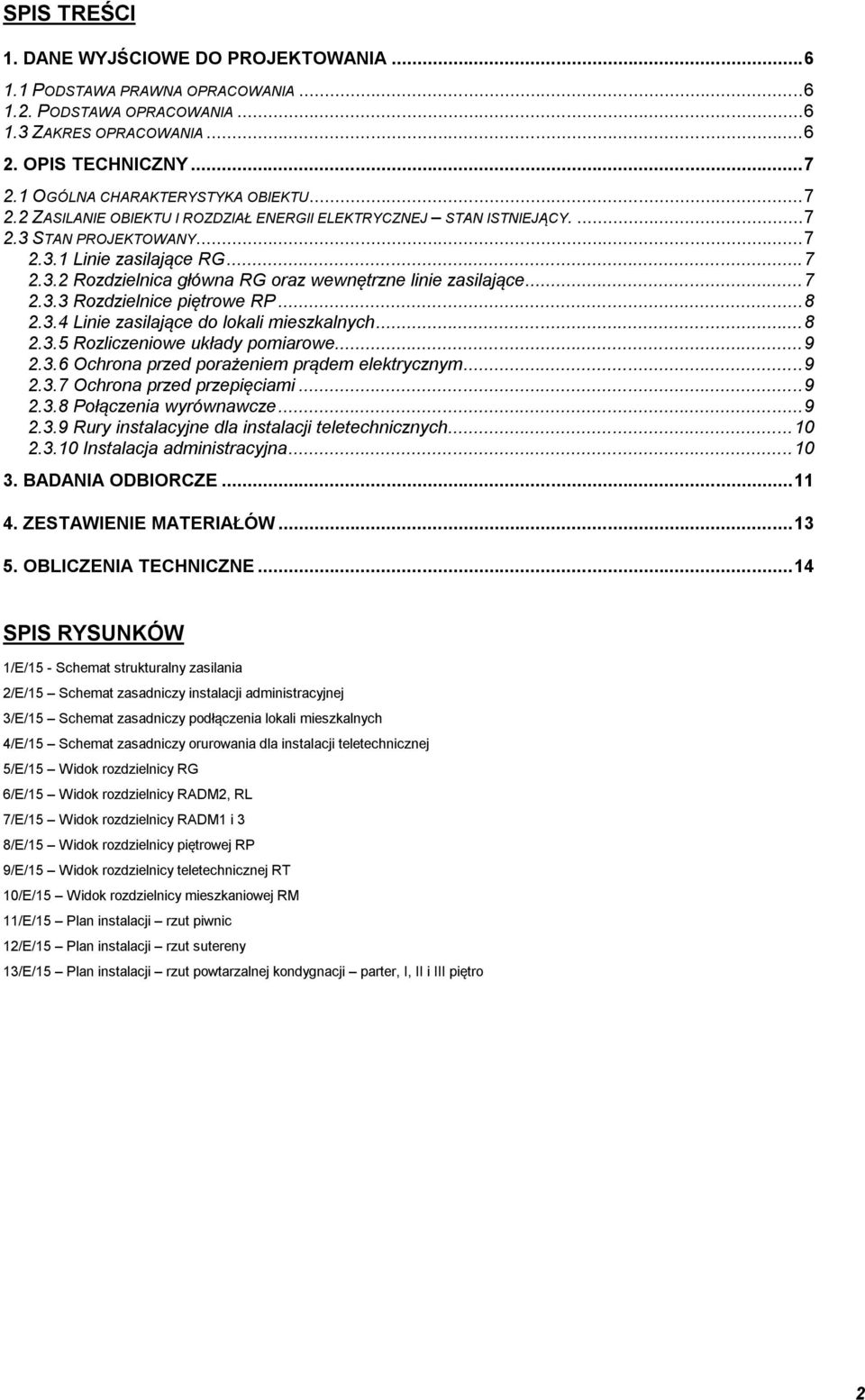

2 SPIS TREŚCI 1. DANE WYJŚCIOWE DO PROJEKTOWANIA PODSTAWA PRAWNA OPRACOWANIA PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA OPIS TECHNICZNY OGÓLNA CHARAKTERYSTYKA OBIEKTU ZASILANIE OBIEKTU I ROZDZIAŁ ENERGII ELEKTRYCZNEJ STAN ISTNIEJĄCY STAN PROJEKTOWANY Linie zasilające RG Rozdzielnica główna RG oraz wewnętrzne linie zasilające Rozdzielnice piętrowe RP Linie zasilające do lokali mieszkalnych Rozliczeniowe układy pomiarowe Ochrona przed porażeniem prądem elektrycznym Ochrona przed przepięciami Połączenia wyrównawcze Rury instalacyjne dla instalacji teletechnicznych Instalacja administracyjna BADANIA ODBIORCZE ZESTAWIENIE MATERIAŁÓW OBLICZENIA TECHNICZNE SPIS RYSUNKÓW 1/E/15 - Schemat strukturalny zasilania 2/E/15 Schemat zasadniczy instalacji administracyjnej 3/E/15 Schemat zasadniczy podłączenia lokali mieszkalnych 4/E/15 Schemat zasadniczy orurowania dla instalacji teletechnicznej 5/E/15 Widok rozdzielnicy RG 6/E/15 Widok rozdzielnicy RADM2, RL 7/E/15 Widok rozdzielnicy RADM1 i 3 8/E/15 Widok rozdzielnicy piętrowej RP 9/E/15 Widok rozdzielnicy teletechnicznej RT 10/E/15 Widok rozdzielnicy mieszkaniowej RM 11/E/15 Plan instalacji rzut piwnic 12/E/15 Plan instalacji rzut sutereny 13/E/15 Plan instalacji rzut powtarzalnej kondygnacji parter, I, II i III piętro 2

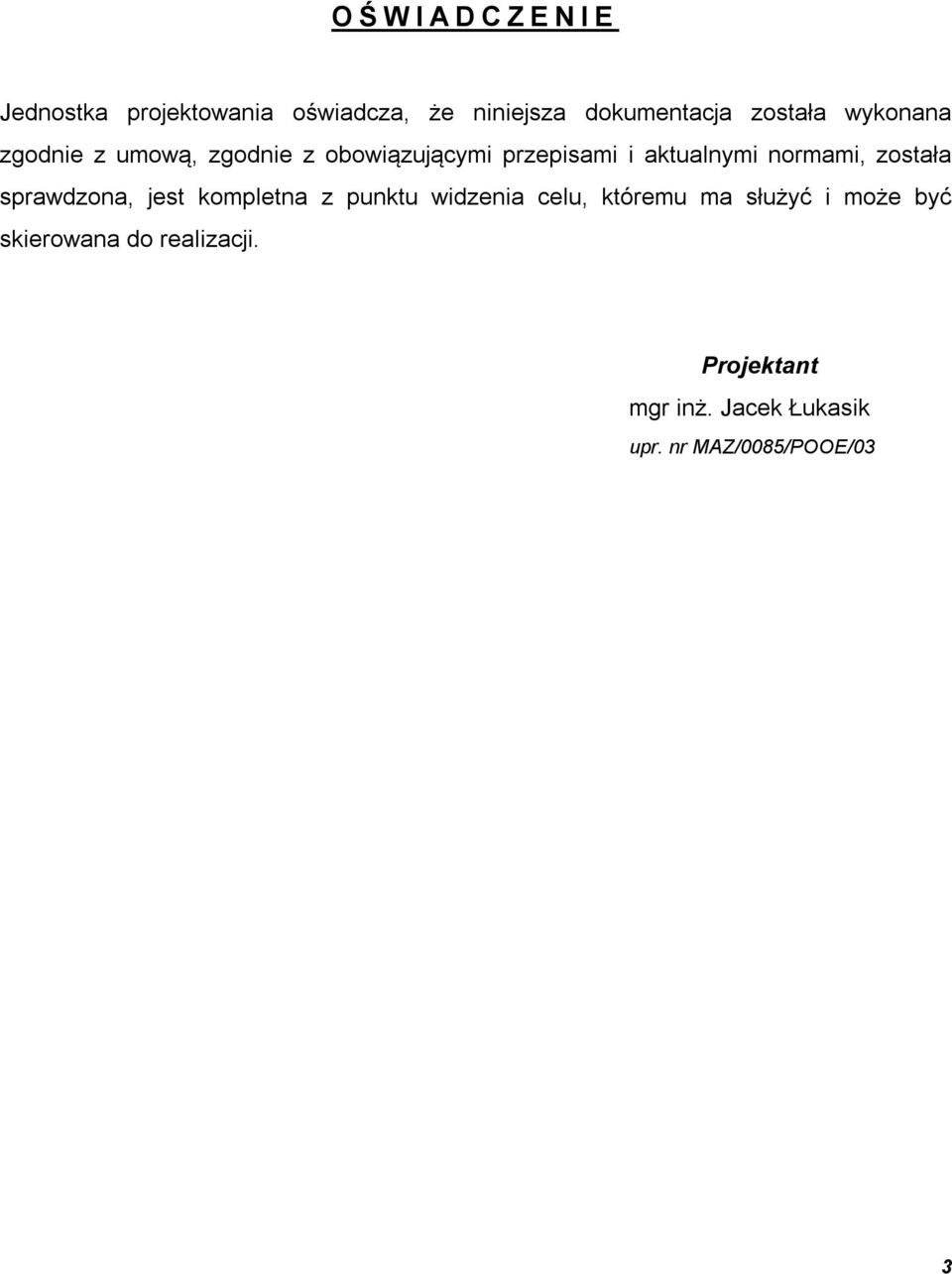

3 O Ś W I A D C Z E N I E Jednostka projektowania oświadcza, że niniejsza dokumentacja została wykonana zgodnie z umową, zgodnie z obowiązującymi przepisami i aktualnymi normami, została sprawdzona, jest kompletna z punktu widzenia celu, któremu ma służyć i może być skierowana do realizacji. Projektant mgr inż. Jacek Łukasik upr. nr MAZ/0085/POOE/03 3

4 4

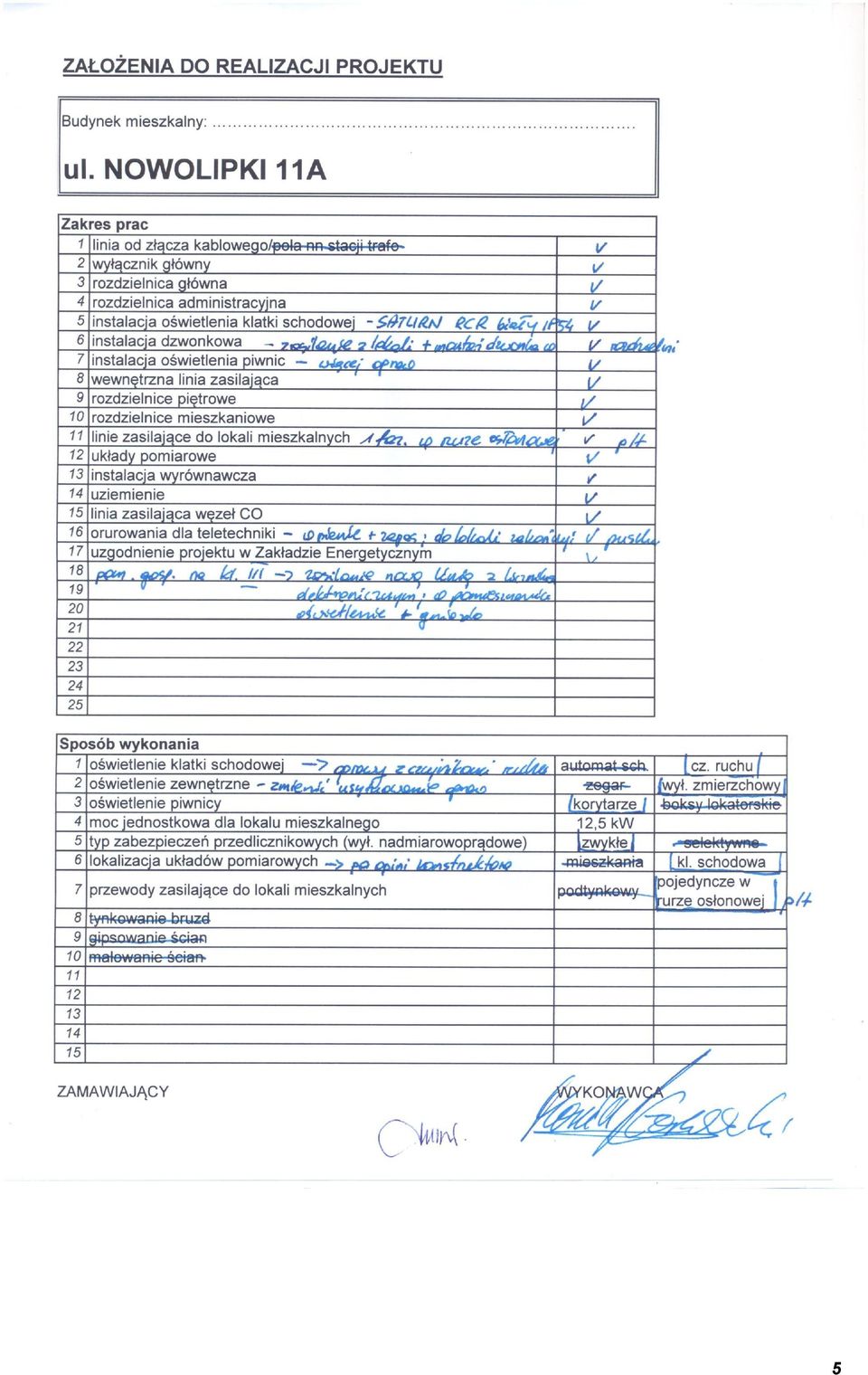

5 5

6 1. Dane wyjściowe do projektowania 1.1 Podstawa prawna opracowania Dokumentację opracowano na podstawie umowy Podstawa opracowania - oferta, - obowiązujące przepisy techniczno budowlane, - aktualne normy w branży elektrycznej w chwili opracowywania dokumentacji, - wytyczne zamawiającego, - wizja lokalna w budynku. 1.3 Zakres opracowania Pierwszy etap projektu wykonawczego obejmuje: linia zasilająca od ZK do RG wewnątrz budynku, rozdzielnica główna RG, WLZ na klatce schodowej, rozdzielnice piętrowe, linie zasilające do lokali mieszkalnych, rozdzielnice mieszkaniowe, instalacja administracyjna (oświetlenie klatek schodowych, korytarzy piwnicznych, instalacja dzwonkowa) wraz z rozdzielnicami, linia zasilająca węzeł CO, uziemienie, orurowanie dla teletechniki. Projekt nie obejmuje: instalacji elektrycznej w lokalach mieszkalnych nie objęte umową, pozostałej części instalacji elektrycznej w budynku, instalacji odgromowej nie objęte umową. UWAGA! Zakres remontu instalacji objęty niniejszym opracowaniem traktuje się jako etap pierwszy remontu tej instalacji. Po zakończeniu realizacji etapu pierwszego należy zawiadomić wszystkich właścicieli mieszkań o konieczności wykonania remontu instalacji w mieszkaniu celem dostosowania jej do nowego układu sieciowego. 6

7 2. Opis techniczny 2.1 Ogólna charakterystyka obiektu Budynek mieszkalny wielorodzinny, stojący w zwartej zabudowie. Ilość kondygnacji 6, Ilość mieszkań 51, Ilość lokali usługowych Zasilanie obiektu i rozdział energii elektrycznej stan istniejący. Budynek zasilany jest z sieci zakładu energetycznego poprzez złącze kablowe. Kabel wprowadzony jest do złącza kablowego na zaciski prądowe podstaw bezpiecznikowych. Złącze kablowe ZK znajduje się wewnątrz budynku na klatce schodowej nr 2. Układ sieci zasilającej TN-C. Ze złącza kablowego ZK zasilana jest rozdzielnica główna RG. W rozdzielnicy głównej RG następuje rozdział energii elektrycznej na poszczególne obwody: - wlz lokali mieszkalnych, - wlz zasilający rozdzielnicę administracyjną RADM. 2.3 Stan projektowany Linie zasilające RG Linię zasilającą od złącza kablowego do rozdzielnicy głównej RG należy wymienić na nową, wykonaną kablem 4xYKXS 1x150 mm 2 0,6kV/1,0kV ułożonym w rurze u RHDPEt 110 pod tynkiem. Linię wprowadzić na zaciski prądowe wyłącznika głównego u DPX 3 250A 3 pol., umieszczonego w rozdzielnicy głównej. Wyłącznik główny wyposażyć w wyzwalacz termiczny i wyzwalacz wzrostowy do zdalnego wyłączania prądu za pomocą przycisków p.poż.. Wyzwalacz termiczny w wyłączniku głównym ustawić na Ir=110A. Na elewacji rozdzielnicy umieścić tabliczkę z napisem Główny Wyłącznik Prądu. Takim samym napisem oznaczyć WG wewnątrz rozdzielnicy i przyciski p.poż.. Zasilanie do przycisków p.poż. wykonać przewodem HLGs 3x1,5 mm 2 ułożonym w rurze RL 16 pod i na tynku. Dane techniczne wyłącznika głównego i osprzętu: 1. Wyłącznik główny DPX EL 3P 250A 25kA ( Legrand) 1 szt. 2. Wyzwalacz wzrostowy DPX V AC/DC ( Legrand) 1 szt. 3. Zaciski klatkowe DPX P do przył. Al./Cu ( Legrand) 2 kpl Rozdzielnica główna RG oraz wewnętrzne linie zasilające Schemat rozdzielnicy RG przedstawiono na rysunku nr 1/E/15. Zaprojektowano rozdzielnicę metalową podtynkową. Rozdzielnicę główną RG zamontować w istniejącym miejscu na parterze klatki schodowej 7

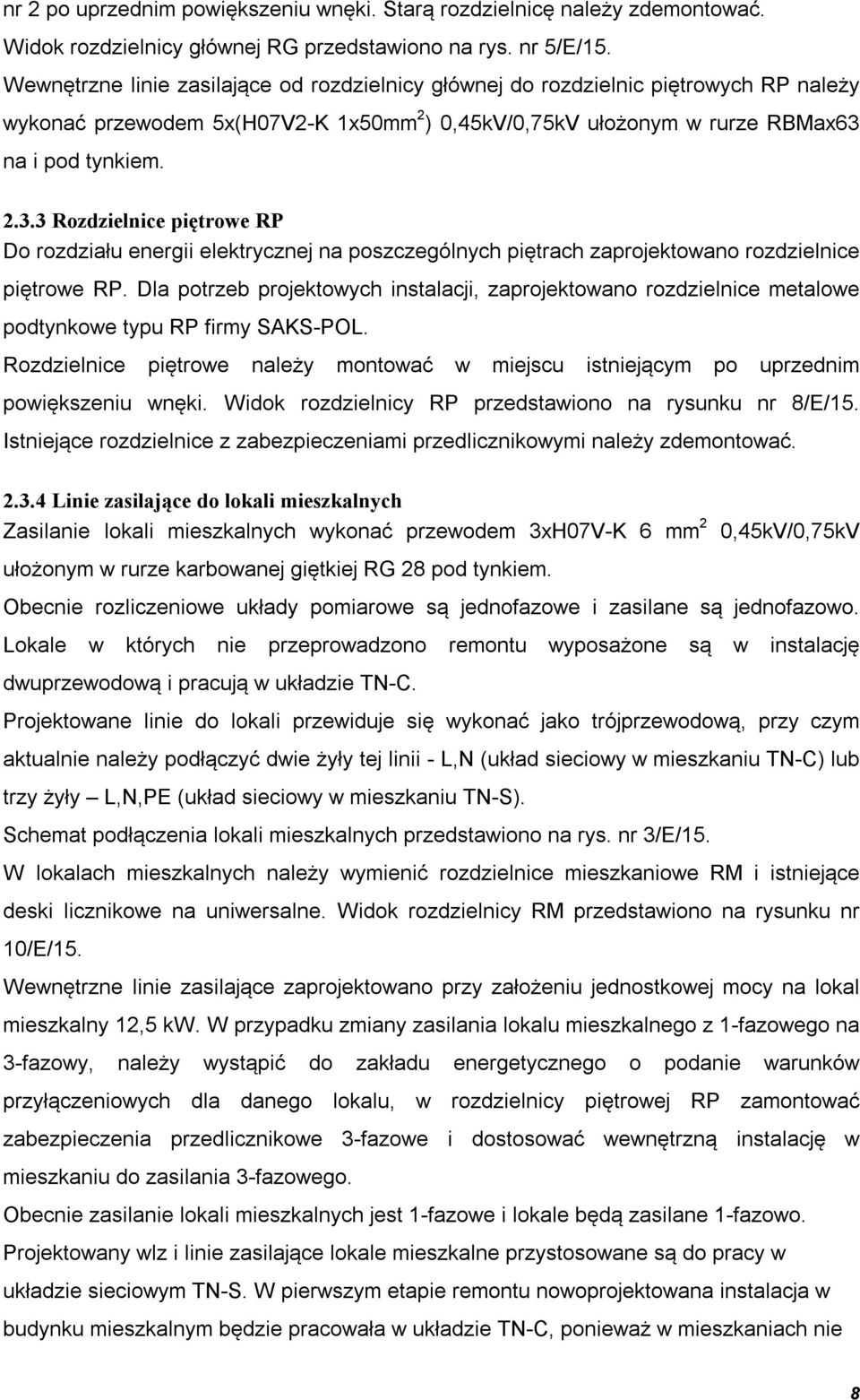

8 nr 2 po uprzednim powiększeniu wnęki. Starą rozdzielnicę należy zdemontować. Widok rozdzielnicy głównej RG przedstawiono na rys. nr 5/E/15. Wewnętrzne linie zasilające od rozdzielnicy głównej do rozdzielnic piętrowych RP należy wykonać przewodem 5x(H07V2-K 1x50mm 2 ) 0,45kV/0,75kV ułożonym w rurze RBMax63 na i pod tynkiem Rozdzielnice piętrowe RP Do rozdziału energii elektrycznej na poszczególnych piętrach zaprojektowano rozdzielnice piętrowe RP. Dla potrzeb projektowych instalacji, zaprojektowano rozdzielnice metalowe podtynkowe u RP firmy SAKS-POL. Rozdzielnice piętrowe należy montować w miejscu istniejącym po uprzednim powiększeniu wnęki. Widok rozdzielnicy RP przedstawiono na rysunku nr 8/E/15. Istniejące rozdzielnice z zabezpieczeniami przedlicznikowymi należy zdemontować Linie zasilające do lokali mieszkalnych Zasilanie lokali mieszkalnych wykonać przewodem 3xH07V-K 6 mm 2 ułożonym w rurze karbowanej giętkiej RG 28 pod tynkiem. 0,45kV/0,75kV Obecnie rozliczeniowe układy pomiarowe są jednofazowe i zasilane są jednofazowo. Lokale w których nie przeprowadzono remontu wyposażone są w instalację dwuprzewodową i pracują w układzie TN-C. Projektowane linie do lokali przewiduje się wykonać jako trójprzewodową, przy czym aktualnie należy podłączyć dwie żyły tej linii - L,N (układ sieciowy w mieszkaniu TN-C) lub trzy żyły L,N,PE (układ sieciowy w mieszkaniu TN-S). Schemat podłączenia lokali mieszkalnych przedstawiono na rys. nr 3/E/15. W lokalach mieszkalnych należy wymienić rozdzielnice mieszkaniowe RM i istniejące deski licznikowe na uniwersalne. Widok rozdzielnicy RM przedstawiono na rysunku nr 10/E/15. Wewnętrzne linie zasilające zaprojektowano przy założeniu jednostkowej mocy na lokal mieszkalny 12,5 kw. W przypadku zmiany zasilania lokalu mieszkalnego z 1-fazowego na 3-fazowy, należy wystąpić do zakładu energetycznego o podanie warunków przyłączeniowych dla danego lokalu, w rozdzielnicy piętrowej RP zamontować zabezpieczenia przedlicznikowe 3-fazowe i dostosować wewnętrzną instalację w mieszkaniu do zasilania 3-fazowego. Obecnie zasilanie lokali mieszkalnych jest 1-fazowe i lokale będą zasilane 1-fazowo. Projektowany wlz i linie zasilające lokale mieszkalne przystosowane są do pracy w układzie sieciowym TN-S. W pierwszym etapie remontu nowoprojektowana instalacja w budynku mieszkalnym będzie pracowała w układzie TN-C, ponieważ w mieszkaniach nie 8

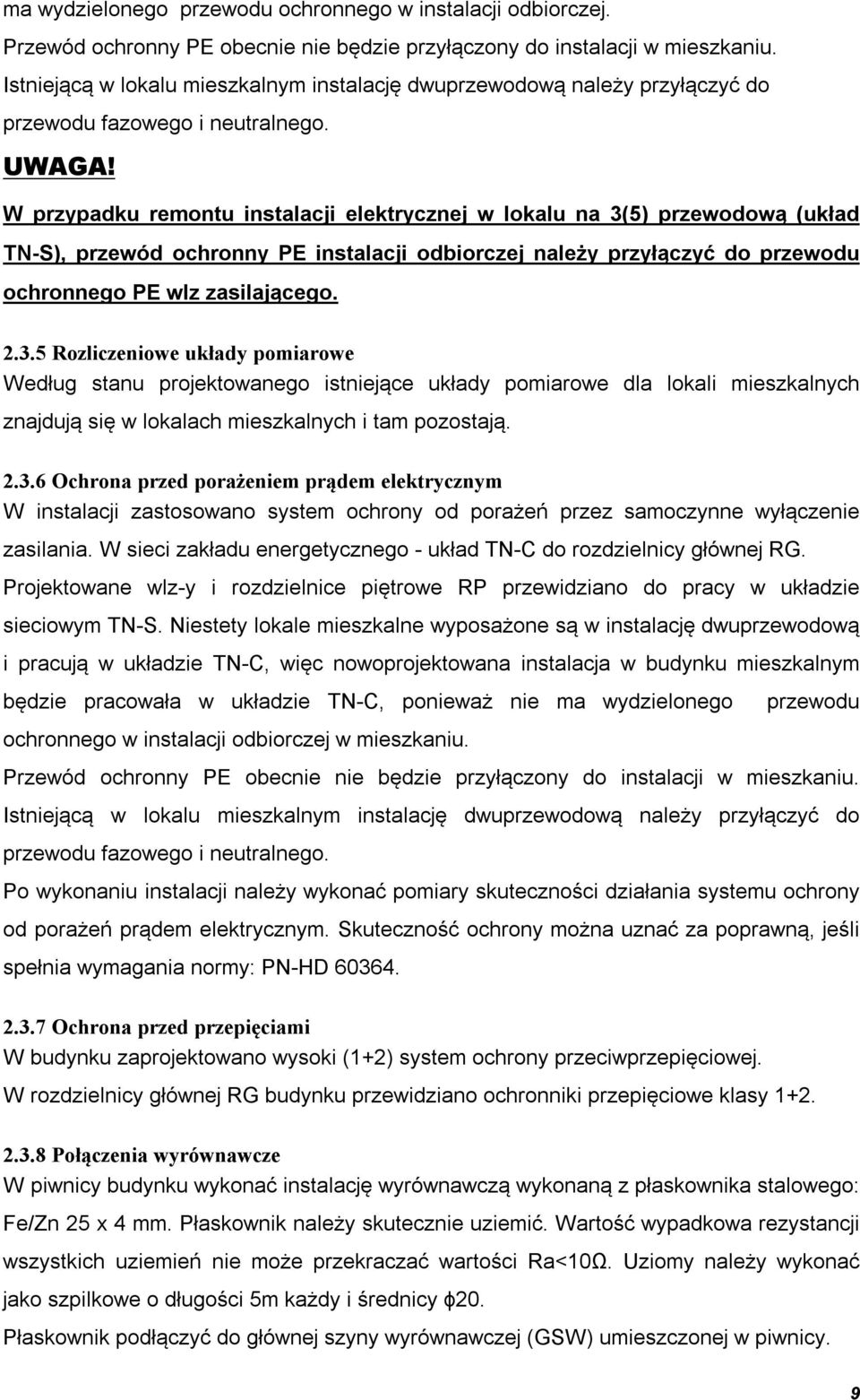

9 ma wydzielonego ochronnego w instalacji odbiorczej. Przewód ochronny PE obecnie nie będzie przyłączony do instalacji w mieszkaniu. Istniejącą w lokalu mieszkalnym instalację dwuprzewodową należy przyłączyć do fazowego i neutralnego. UWAGA! W przypadku remontu instalacji elektrycznej w lokalu na 3(5) przewodową (układ TN-S), przewód ochronny PE instalacji odbiorczej należy przyłączyć do ochronnego PE wlz zasilającego Rozliczeniowe układy pomiarowe Według stanu projektowanego istniejące układy pomiarowe dla lokali mieszkalnych znajdują się w lokalach mieszkalnych i tam pozostają Ochrona przed porażeniem prądem elektrycznym W instalacji zastosowano system ochrony od porażeń przez samoczynne wyłączenie zasilania. W sieci zakładu energetycznego - układ TN-C do rozdzielnicy głównej RG. Projektowane wlz-y i rozdzielnice piętrowe RP przewidziano do pracy w układzie sieciowym TN-S. Niestety lokale mieszkalne wyposażone są w instalację dwuprzewodową i pracują w układzie TN-C, więc nowoprojektowana instalacja w budynku mieszkalnym będzie pracowała w układzie TN-C, ponieważ nie ma wydzielonego ochronnego w instalacji odbiorczej w mieszkaniu. Przewód ochronny PE obecnie nie będzie przyłączony do instalacji w mieszkaniu. Istniejącą w lokalu mieszkalnym instalację dwuprzewodową należy przyłączyć do fazowego i neutralnego. Po wykonaniu instalacji należy wykonać pomiary skuteczności działania systemu ochrony od porażeń prądem elektrycznym. Skuteczność ochrony można uznać za poprawną, jeśli spełnia wymagania normy: PN-HD Ochrona przed przepięciami W budynku zaprojektowano wysoki (1+2) system ochrony przeciwprzepięciowej. W rozdzielnicy głównej RG budynku przewidziano ochronniki przepięciowe klasy Połączenia wyrównawcze W piwnicy budynku wykonać instalację wyrównawczą wykonaną z płaskownika stalowego: Fe/Zn 25 x 4 mm. Płaskownik należy skutecznie uziemić. Wartość wypadkowa rezystancji wszystkich uziemień nie może przekraczać wartości Ra<10Ω. Uziomy należy wykonać jako szpilkowe o długości 5m każdy i średnicy ϕ20. Płaskownik podłączyć do głównej szyny wyrównawczej (GSW) umieszczonej w piwnicy. 9

10 Do głównej szyny wyrównawczej przyłączyć: przewód ochronny PE w rozdzielnicy głównej, wszystkie metalowe piony instalacji sanitarnych (na wodomiarze wykonać mostek), konstrukcje stalowe budynku, rury stalowe instalacji gazowej, instalację wyrównawczą w węźle CO. Połączenia te wykonać przewodem 1xH07V-Kżo 95mm 2 0,45kV~/0,75kV~, 1xH07V-Kżo 50mm 2 0,45kV~/0,75kV~, 1xH07V-Kżo 35mm 2 0,45kV~/0,75kV~ ułożonym w rurze RL 18 na tynku. Połączenia z rurami wykonywać przy pomocy zestawu (taśma uziemiająca TU-1, zacisk uziemiający ZT-1, zacisk montażowy ZM-1) firmy SI POKÓJ Rury instalacyjne dla instalacji teletechnicznych W pionie od piwnicy do III piętra należy ułożyć rury u RKGL 50+pilot pod tynkiem i wprowadzić je do rozdzielnic teletechnicznych RT na każdej kondygnacji. Ilość rur podano na schemacie zasadniczym nr 4/E/15. Od rozdzielnic teletechnicznych RT należy doprowadzić do każdego lokalu trzy rury u RKGL 20+pilot pod tynkiem. Rury te wprowadzić do puszek podtynkowych 100x100x60 z pokrywą umieszczonych nad drzwiami wejściowymi do lokali mieszkalnych. Widok rozdzielnicy teletechnicznej RT przedstawiono na rysunku nr 9/E/ Instalacja administracyjna W budynku należy wymienić całą instalację administracyjną wraz z rozdzielnicami administracyjnymi RADM. Schemat instalacji i rozdzielnic administracyjnych przedstawiono na rysunku nr 2/E/15. Starą instalację należy w całości zdemontować. Oświetlenie klatek schodowej wykonać przewodem YDYpżo 3x2,5 mm 2 0,45kV~/0,75kV~ i YDYpżo 3x1,5 mm 2 0,45kV~/0,75kV~ ułożonym pod tynkiem. Oświetlenie klatki schodowej będzie realizowane za pomocą opraw z wbudowanym radiowym czujnikiem ruchu. Na klatkach schodowych zaprojektowano oprawy naścienne u SATURN LED RCR 18W (LENA ). Przed wejściem do klatek schodowych zamontować oprawy u LITO W (PXF IV ). Oprawę montować nad drzwiami wejściowymi pod oknem lub po uzgodnieniu z Inwestorem nad oknem nad drzwiami wejściowymi. Oprawy te będą załączane przez wyłącznik zmierzchowy. Istniejąca instalacja dzwonkowa zasilana była z transformatora z rozdzielni administracyjnej. Obecnie instalację dzwonkową należy wymienić na nową i zmienić sposób zasilania tak aby dzwonek zasilany był z instalacji wewnętrznej lokalu. Widok i schemat rozdzielni mieszkaniowej RM przedstawiono na rysunku nr 10/E/15. W rozdzielnicy mieszkaniowej zamontować zabezpieczenie nadmiarowoprądowe dla 10

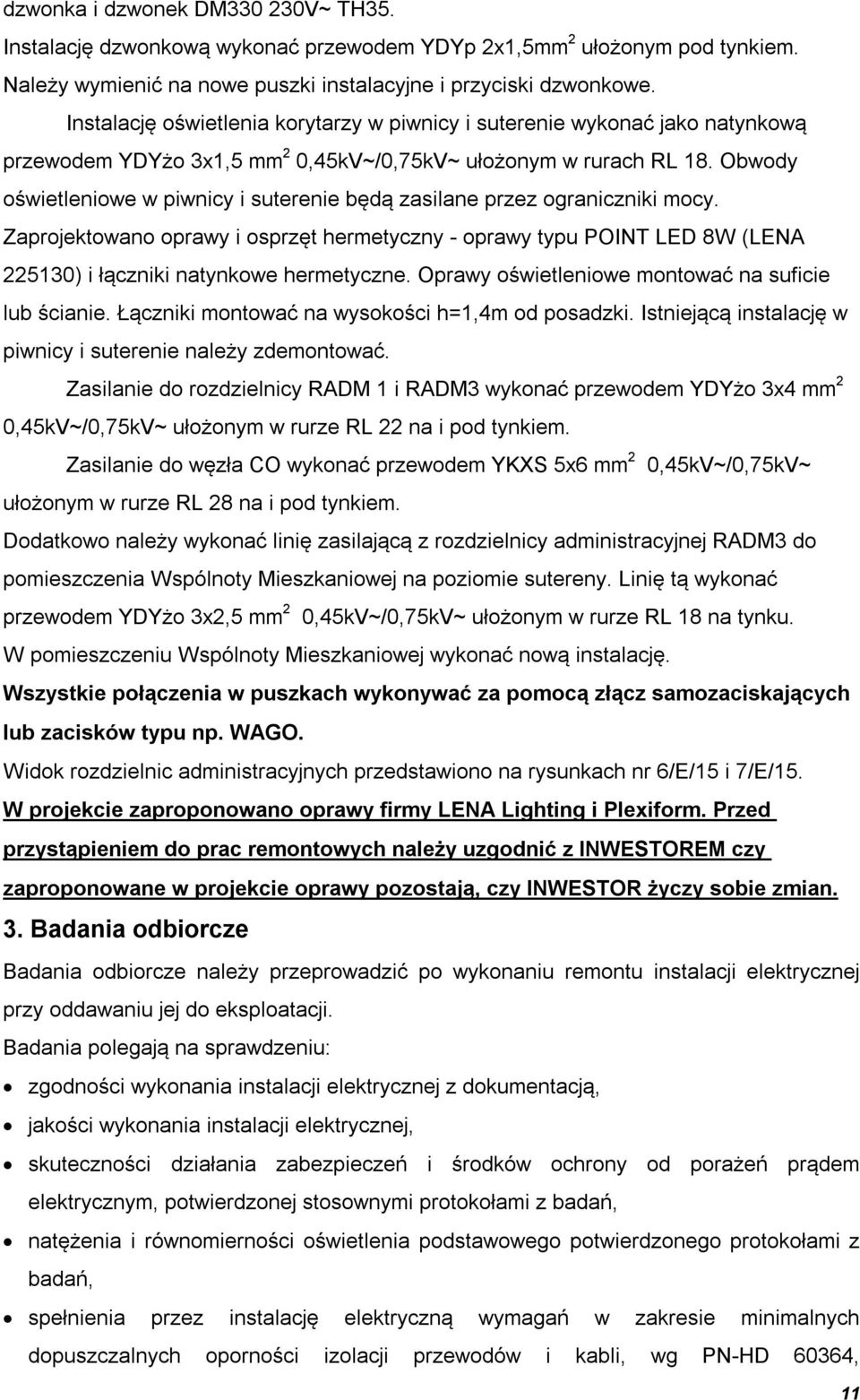

11 dzwonka i dzwonek DM V~ TH35. Instalację dzwonkową wykonać przewodem YDYp 2x1,5mm 2 ułożonym pod tynkiem. Należy wymienić na nowe puszki instalacyjne i przyciski dzwonkowe. Instalację oświetlenia korytarzy w piwnicy i suterenie wykonać jako natynkową przewodem YDYżo 3x1,5 mm 2 0,45kV~/0,75kV~ ułożonym w rurach RL 18. Obwody oświetleniowe w piwnicy i suterenie będą zasilane przez ograniczniki mocy. Zaprojektowano oprawy i osprzęt hermetyczny - oprawy u POINT LED 8W (LENA ) i łączniki natynkowe hermetyczne. Oprawy oświetleniowe montować na suficie lub ścianie. Łączniki montować na wysokości h=1,4m od posadzki. Istniejącą instalację w piwnicy i suterenie należy zdemontować. Zasilanie do rozdzielnicy RADM 1 i RADM3 wykonać przewodem YDYżo 3x4 mm 2 0,45kV~/0,75kV~ ułożonym w rurze RL 22 na i pod tynkiem. Zasilanie do węzła CO wykonać przewodem YKXS 5x6 mm 2 0,45kV~/0,75kV~ ułożonym w rurze RL 28 na i pod tynkiem. Dodatkowo należy wykonać linię zasilającą z rozdzielnicy administracyjnej RADM3 do pomieszczenia Wspólnoty Mieszkaniowej na poziomie sutereny. Linię tą wykonać przewodem YDYżo 3x2,5 mm 2 0,45kV~/0,75kV~ ułożonym w rurze RL 18 na tynku. W pomieszczeniu Wspólnoty Mieszkaniowej wykonać nową instalację. Wszystkie połączenia w puszkach wykonywać za pomocą złącz samozaciskających lub zacisków u np. WAGO. Widok rozdzielnic administracyjnych przedstawiono na rysunkach nr 6/E/15 i 7/E/15. W projekcie zaproponowano oprawy firmy LENA Lighting i Plexiform. Przed przystąpieniem do prac remontowych należy uzgodnić z INWESTOREM czy zaproponowane w projekcie oprawy pozostają, czy INWESTOR życzy sobie zmian. 3. Badania odbiorcze Badania odbiorcze należy przeprowadzić po wykonaniu remontu instalacji elektrycznej przy oddawaniu jej do eksploatacji. Badania polegają na sprawdzeniu: zgodności wykonania instalacji elektrycznej z dokumentacją, jakości wykonania instalacji elektrycznej, skuteczności działania zabezpieczeń i środków ochrony od porażeń prądem elektrycznym, potwierdzonej stosownymi protokołami z badań, natężenia i równomierności oświetlenia podstawowego potwierdzonego protokołami z badań, spełnienia przez instalację elektryczną wymagań w zakresie minimalnych dopuszczalnych oporności izolacji przewodów i kabli, wg PN-HD 60364, 11

12 potwierdzonych stosownymi protokołami z badań. 12

13 4. Zestawienie materiałów ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW Lp nazwa ilość [m, szt.] producent KABLE, PRZEWODY, OSPRZĘT 1 YKXS 1x150mm² 0,6/1,0 kv/kv 8 2 HLGs 3x1,5mm² 0,3/0,5 kv/kv 50 3 H07V2-K 50mm² 0,45/0,75 kv/kv H07V-K 10mm² 0,45/0,75 kv/kv 10 5 YDYżo 3x4mm² 0,45/0,75 kv/kv 50 6 YKXSżo 5x6mm² 0,6/1,0 kv/kv 20 7 H07V-K 6mm² 0,45/0,75 kv/kv FeZn25x główna syna wyrównawcza 1 SIMET 10 pręt uziomowy ELKO-BIS 11 pręt uziomowy ELKO-BIS 12 zacisk wkręcany ELKO-BIS 13 głowica ELKO-BIS 14 łącznik ELKO-BIS 15 szpic ELKO-BIS 16 H07V-Kżo 95mm² 0,45/0,75 kv/kv 5 17 H07V-Kżo 50mm² 0,45/0,75 kv/kv H07V-Kżo 35mm² 0,45/0,75 kv/kv YDYpżo 3x2,5mm² 0,45/0,75 kv/kv YDYpżo 3x1,5mm² 0,45/0,75 kv/kv YDYżo 3x1,5mm² 0,45/0,75 kv/kv YDYżo 2x1,5mm² 0,45/0,75 kv/kv YDYżo 3x2,5mm² 0,45/0,75 kv/kv YDYp 2x1,5mm² 0,45/0,75 kv/kv 350 RURY OSŁONOWE 1 RHDPEt SPYRA PRIMO 2 RL16 50 AKS Zielonka 3 RBMax LEGRAND 4 RL32 2 AKS Zielonka 5 RL AKS Zielonka 6 RL22 50 AKS Zielonka 7 RKGL50+pilot 225 AKS Zielonka 8 RKGL20+pilot 780 AKS Zielonka 9 RL AKS Zielonka 10 RG AKS Zielonka OPRAWY OŚWIETLENIOWE I OSPRZĘT 1 GWP - przycisk p.poż. 3 2 SATURN LED RCR 18W (068867) 50 Lena Lighting 3 POINT LED 8W (225130) 52 Lena Lighting 4 LITO W (IV ) 3 Plexiform 5 puszka inst. Φ80 p/t 67 6 łącznik jednobiegunowy n/t IP puszka inst. 100x100x60 p/t IP puszka inst. 85x85x45 n/t IP gniazdo 1-faz. 2P+PE 16A n/t IP puszka inst. Φ60 p/t łącznik jednobiegunowy p/t (dzwonek) deska licznikowa uniwersalna 52 ROZDZIELNICE 1 RG (rys. nr 5/E/15 - kompletna) 1 SAKS-POL 2 RADM2,RL (rys. nr 6/E/15 - kompletna) 1 SAKS-POL 3 RADM1 (rys. nr 7/E/15 - kompletna) 1 SAKS-POL 4 RADM3 (rys. nr 7/E/15 - kompletna) 1 SAKS-POL 5 RP (rys. nr 8/E/15 - kompletna) 15 SAKS-POL 6 RT (rys. nr 9/E/15 - kompletna) 15 SAKS-POL 7 RM (rys. nr 10/E/15 - kompletna) 51 SAKS-POL Dopuszcza się zastosowanie osprzętu, aparatów i rozdzielnic innych firm pod warunkiem nie pogorszenia parametrów technicznych oraz uzyskania zgody projektanta i Inwestora. Przed zamówieniem rozdzielnic należy powtórnie sprawdzić wymiary wnęk na budynku z producentem rozdzielnic i projektantem oraz uzgodnić kolor rozdzielnic wg palety RAL z Inwestorem. 13
