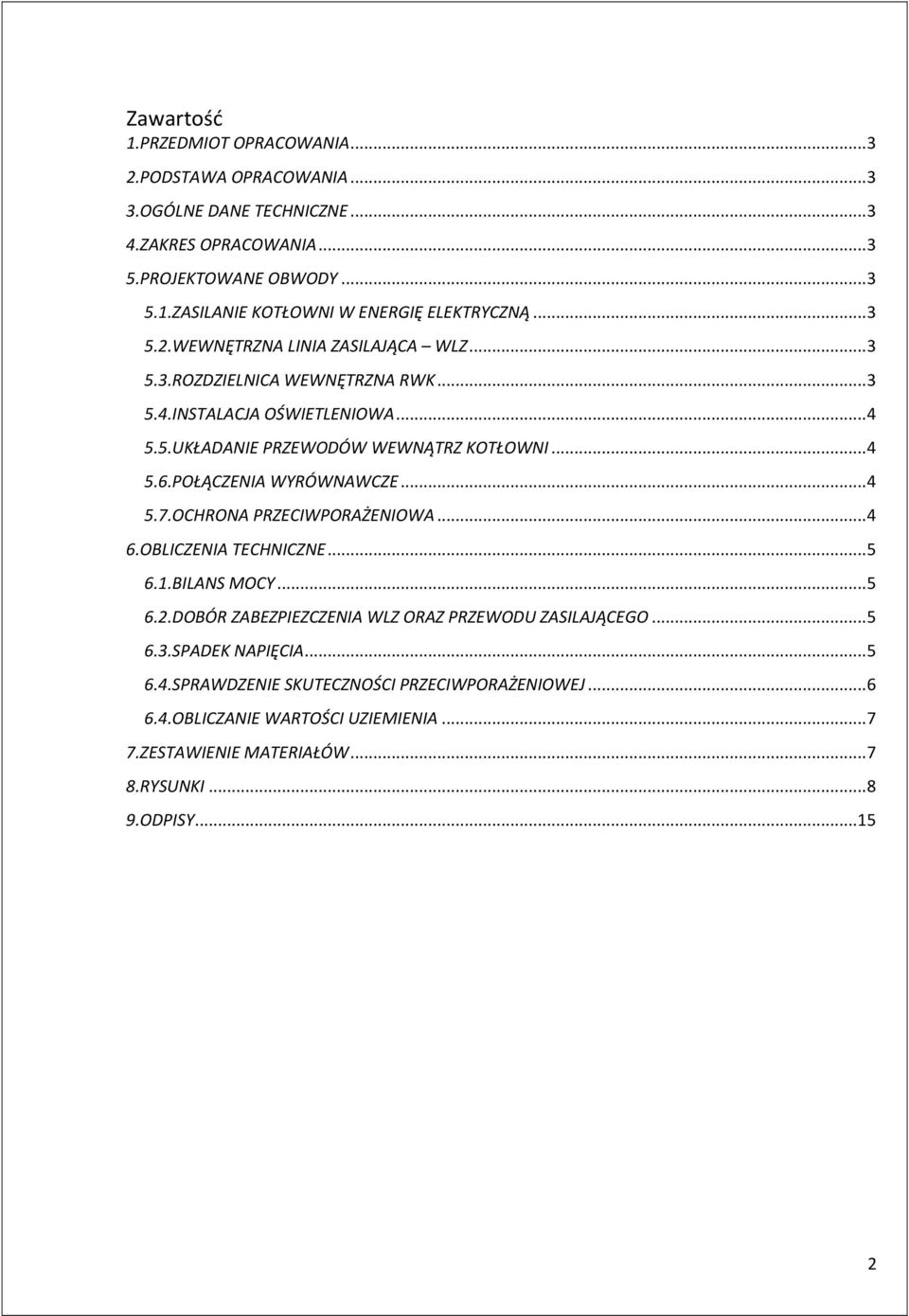

1 Zawartość 1.PRZEDMIOT OPRACOWANIA PODSTAWA OPRACOWANIA OGÓLNE DANE TECHNICZNE ZAKRES OPRACOWANIA PROJEKTOWANE OBWODY ZASILANIE KOTŁOWNI W ENERGIĘ ELEKTRYCZNĄ WEWNĘTRZNA LINIA ZASILAJĄCA WLZ ROZDZIELNICA WEWNĘTRZNA RWK INSTALACJA OŚWIETLENIOWA UKŁADANIE PRZEWODÓW WEWNĄTRZ KOTŁOWNI POŁĄCZENIA WYRÓWNAWCZE OCHRONA PRZECIWPORAŻENIOWA OBLICZENIA TECHNICZNE BILANS MOCY DOBÓR ZABEZPIEZCZENIA WLZ ORAZ PRZEWODU ZASILAJĄCEGO SPADEK NAPIĘCIA SPRAWDZENIE SKUTECZNOŚCI PRZECIWPORAŻENIOWEJ OBLICZANIE WARTOŚCI UZIEMIENIA ZESTAWIENIE MATERIAŁÓW RYSUNKI ODPISY

POŁĄCZENIA WYRÓWNAWCZE... 4 5.7.OCHRONA PRZECIWPORAŻENIOWA... 4 6.OBLICZENIA TECHNICZNE... 5 6.1.BILANS MOCY... 5 6.2.DOBÓR ZABEZPIEZCZENIA WLZ ORAZ PRZEWODU ZASILAJĄCEGO... 5 6.3.

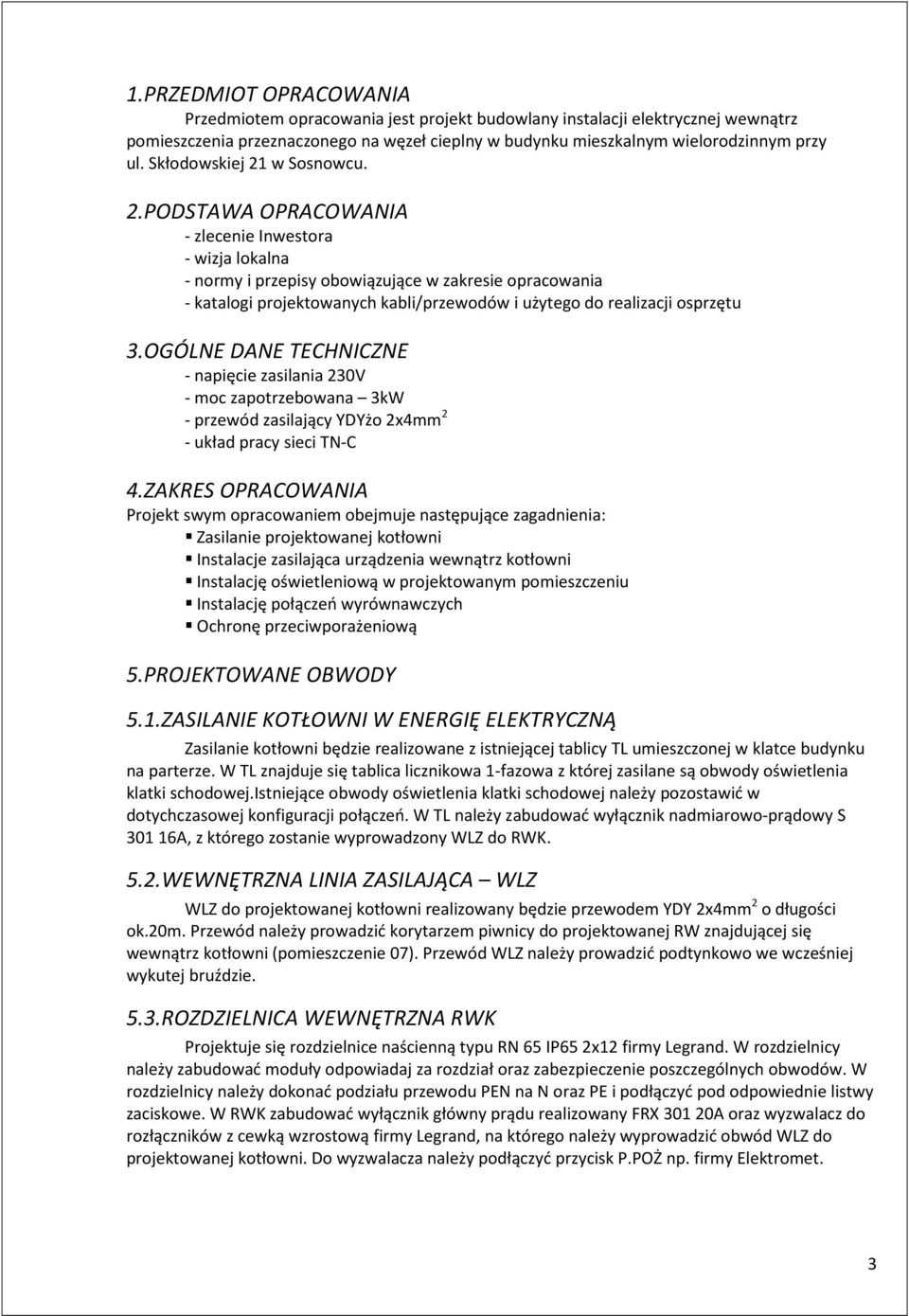

2 1.PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt budowlany instalacji elektrycznej wewnątrz pomieszczenia przeznaczonego na węzeł cieplny w budynku mieszkalnym wielorodzinnym przy ul. Skłodowskiej 21 w Sosnowcu. 2.PODSTAWA OPRACOWANIA - zlecenie Inwestora - wizja lokalna - normy i przepisy obowiązujące w zakresie opracowania - katalogi projektowanych kabli/przewodów i użytego do realizacji osprzętu 3.OGÓLNE DANE TECHNICZNE - napięcie zasilania 230V - moc zapotrzebowana 3kW - przewód zasilający YDYżo 2x4mm 2 - układ pracy sieci TN-C 4.ZAKRES OPRACOWANIA Projekt swym opracowaniem obejmuje następujące zagadnienia: Zasilanie projektowanej kotłowni Instalacje zasilająca urządzenia wewnątrz kotłowni Instalację oświetleniową w projektowanym pomieszczeniu Instalację połączeń wyrównawczych Ochronę przeciwporażeniową 5.PROJEKTOWANE OBWODY 5.1.ZASILANIE KOTŁOWNI W ENERGIĘ ELEKTRYCZNĄ Zasilanie kotłowni będzie realizowane z istniejącej tablicy TL umieszczonej w klatce budynku na parterze. W TL znajduje się tablica licznikowa 1-fazowa z której zasilane są obwody oświetlenia klatki schodowej.istniejące obwody oświetlenia klatki schodowej należy pozostawić w dotychczasowej konfiguracji połączeń. W TL należy zabudować wyłącznik nadmiarowo-prądowy S A, z którego zostanie wyprowadzony WLZ do RWK. 5.2.WEWNĘTRZNA LINIA ZASILAJĄCA WLZ WLZ do projektowanej kotłowni realizowany będzie przewodem YDY 2x4mm 2 o długości ok.20m. Przewód należy prowadzić korytarzem piwnicy do projektowanej RW znajdującej się wewnątrz kotłowni (pomieszczenie 07). Przewód WLZ należy prowadzić podtynkowo we wcześniej wykutej bruździe. 5.3.ROZDZIELNICA WEWNĘTRZNA RWK Projektuje się rozdzielnice naścienną typu RN 65 IP65 2x12 firmy Legrand. W rozdzielnicy należy zabudować moduły odpowiadaj za rozdział oraz zabezpieczenie poszczególnych obwodów. W rozdzielnicy należy dokonać podziału przewodu PEN na N oraz PE i podłączyć pod odpowiednie listwy zaciskowe. W RWK zabudować wyłącznik główny prądu realizowany FRX A oraz wyzwalacz do rozłączników z cewką wzrostową firmy Legrand, na którego należy wyprowadzić obwód WLZ do projektowanej kotłowni. Do wyzwalacza należy podłączyć przycisk P.POŻ np. firmy Elektromet. 3

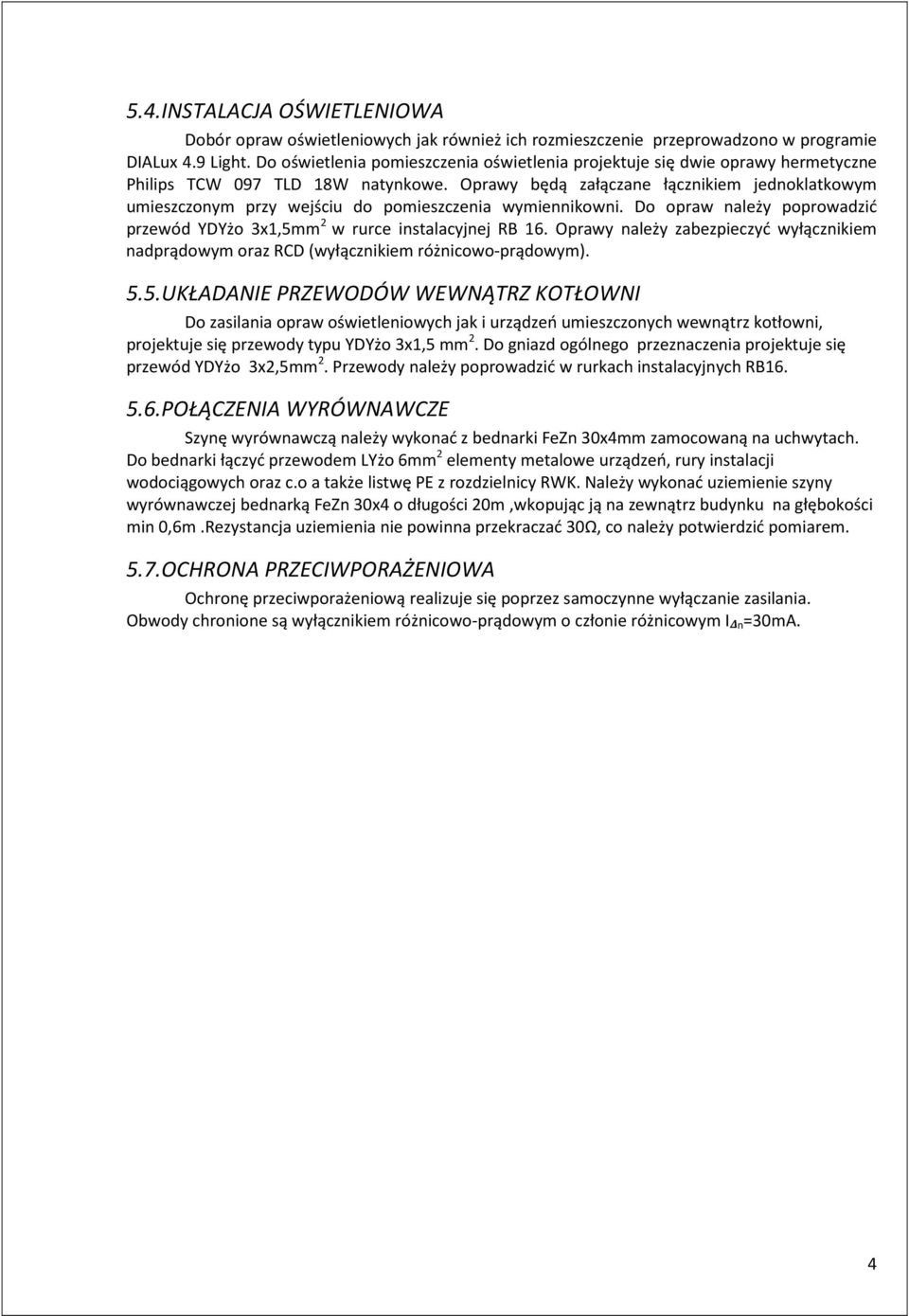

3 5.4.INSTALACJA OŚWIETLENIOWA Dobór opraw oświetleniowych jak również ich rozmieszczenie przeprowadzono w programie DIALux 4.9 Light. Do oświetlenia pomieszczenia oświetlenia projektuje się dwie oprawy hermetyczne Philips TCW 097 TLD 18W natynkowe. Oprawy będą załączane łącznikiem jednoklatkowym umieszczonym przy wejściu do pomieszczenia wymiennikowni. Do opraw należy poprowadzić przewód YDYżo 3x1,5mm 2 w rurce instalacyjnej RB 16. Oprawy należy zabezpieczyć wyłącznikiem nadprądowym oraz RCD (wyłącznikiem różnicowo-prądowym). 5.5.UKŁADANIE PRZEWODÓW WEWNĄTRZ KOTŁOWNI Do zasilania opraw oświetleniowych jak i urządzeń umieszczonych wewnątrz kotłowni, projektuje się przewody typu YDYżo 3x1,5 mm 2. Do gniazd ogólnego przeznaczenia projektuje się przewód YDYżo 3x2,5mm 2. Przewody należy poprowadzić w rurkach instalacyjnych RB POŁĄCZENIA WYRÓWNAWCZE Szynę wyrównawczą należy wykonać z bednarki FeZn 30x4mm zamocowaną na uchwytach. Do bednarki łączyć przewodem LYżo 6mm 2 elementy metalowe urządzeń, rury instalacji wodociągowych oraz c.o a także listwę PE z rozdzielnicy RWK. Należy wykonać uziemienie szyny wyrównawczej bednarką FeZn 30x4 o długości 20m,wkopując ją na zewnątrz budynku na głębokości min 0,6m.Rezystancja uziemienia nie powinna przekraczać 30Ω, co należy potwierdzić pomiarem. 5.7.OCHRONA PRZECIWPORAŻENIOWA Ochronę przeciwporażeniową realizuje się poprzez samoczynne wyłączanie zasilania. Obwody chronione są wyłącznikiem różnicowo-prądowym o członie różnicowym I n =30mA. 4

Oprawy będą załączane łącznikiem jednoklatkowym umieszczonym przy wejściu do pomieszczenia wymiennikowni. Do opraw należy poprowadzić przewód YDYżo 3x1,5mm 2 w rurce instalacyjnej RB 16.

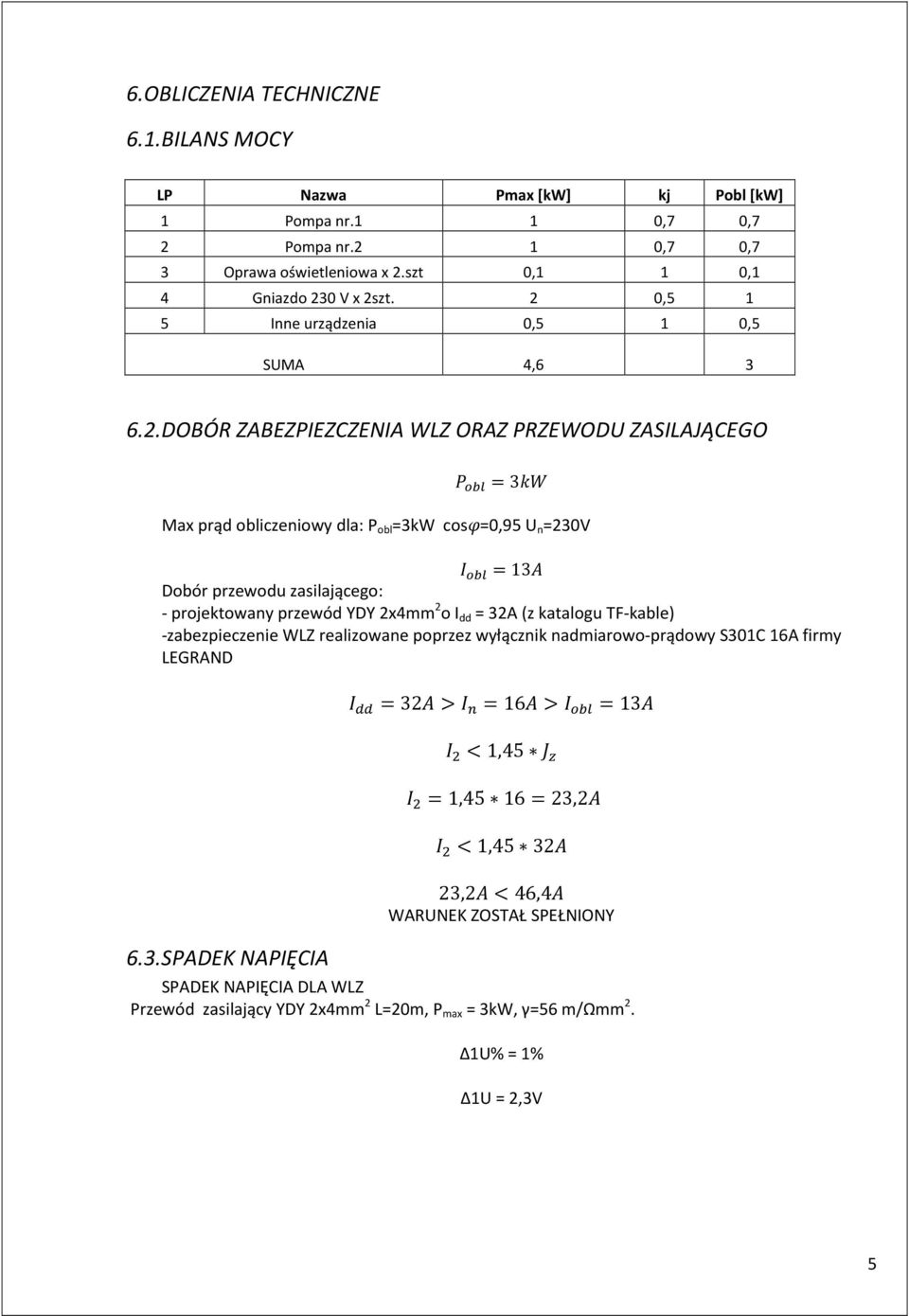

4 6.OBLICZENIA TECHNICZNE 6.1.BILANS MOCY LP Nazwa Pmax [kw] kj Pobl [kw] 1 Pompa nr.1 1 0,7 0,7 2 Pompa nr.2 1 0,7 0,7 3 Oprawa oświetleniowa x 2.szt 0,1 1 0,1 4 Gniazdo 230 V x 2szt. 2 0,5 1 5 Inne urządzenia 0,5 1 0,5 SUMA 4, DOBÓR ZABEZPIEZCZENIA WLZ ORAZ PRZEWODU ZASILAJĄCEGO 3 Max prąd obliczeniowy dla: P obl =3kW cos=0,95 U n =230V 13 Dobór przewodu zasilającego: - projektowany przewód YDY 2x4mm 2 o I dd = 32A (z katalogu TF-kable) -zabezpieczenie WLZ realizowane poprzez wyłącznik nadmiarowo-prądowy S301C 16A firmy LEGRAND SPADEK NAPIĘCIA 1,45 1, ,2 1, ,2 46,4 SPADEK NAPIĘCIA DLA WLZ Przewód zasilający YDY 2x4mm 2 L=20m, P max = 3kW, γ=56 m/ωmm 2. Δ1U% = 1% Δ1U = 2,3V 5

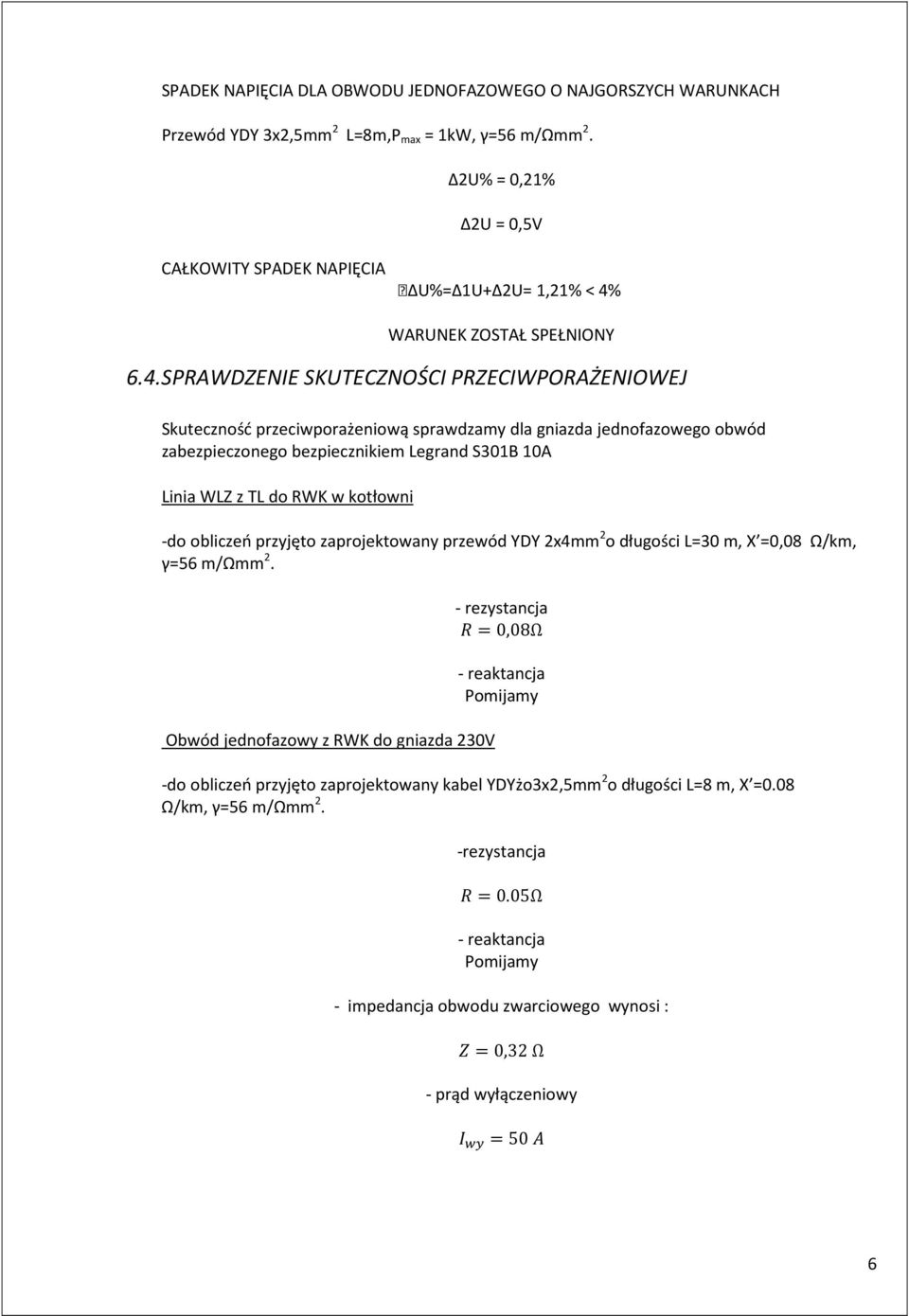

5 SPADEK NAPIĘCIA DLA OBWODU JEDNOFAZOWEGO O NAJGORSZYCH WARUNKACH Przewód YDY 3x2,5mm 2 L=8m,P max = 1kW, γ=56 m/ωmm 2. Δ2U% = 0,21% Δ2U = 0,5V CAŁKOWITY SPADEK NAPIĘCIA ƩΔU%=Δ1U+Δ2U= 1,21% < 4% 6.4.SPRAWDZENIE SKUTECZNOŚCI PRZECIWPORAŻENIOWEJ Skuteczność przeciwporażeniową sprawdzamy dla gniazda jednofazowego obwód zabezpieczonego bezpiecznikiem Legrand S301B 10A Linia WLZ z TL do RWK w kotłowni -do obliczeń przyjęto zaprojektowany przewód YDY 2x4mm 2 o długości L=30 m, X =0,08 Ω/km, γ=56 m/ωmm 2. Obwód jednofazowy z RWK do gniazda 230V - rezystancja 0,08Ω - reaktancja Pomijamy -do obliczeń przyjęto zaprojektowany kabel YDYżo3x2,5mm 2 o długości L=8 m, X =0.08 Ω/km, γ=56 m/ωmm 2. -rezystancja 0.05Ω - reaktancja Pomijamy - impedancja obwodu zwarciowego wynosi :! 0,32 Ω - prąd wyłączeniowy "# 50 6

kotłowni -do obliczeń przyjęto zaprojektowany przewód YDY 2x4mm 2 o długości L=30 m, X =0,08 Ω/km, γ=56 m/ωmm 2.

6 - samoczynne szybkie wyłączenie nastąpi po spełnieniu warunku. 6.4.OBLICZANIE WARTOŚCI UZIEMIENIA! "# $ % 16V 230V Zgodnie z normą PN-86/E-5003/01 wartość uziemienia bednarki wynosi: przy Ʃ=200Ω*m, L=20m, r=0,015 & ' +, * & ( * & - & , 3, ,015 29Ω & 30Ω Wykonane uziemienie potwierdzić pomiarem. W przypadku zawyżonych wartości dobić pręty uziomowe w celu uzyskania wartości uziemienia mniejszek niż 30Ω. 7.ZESTAWIENIE MATERIAŁÓW Opis Ilość ROZDZIELKA RN65 2X12 ZLISTWAMI PRZYŁ. 1 LAMPKA SYGNAL. CZERWONA V 1 WYWALACZ WZROST.WW V 1 WYŁ.RÓŻNIC. P302 30mA AC 3 ROZŁ.IZOL.FRX 30220A 1 WYŁ. S 301 B 61P 6 A 6 ka 3 WYŁ. S 301 B 101P 10 A 6 ka 2 WYŁ. S 301 B 161P 10 A 6 ka 1 Oprawa PHILIPS TCW097 2 xtl 18W 2 Przewód YDY 2x4// 20m Przewód YDYżo 3x1,5// 20m Przewód YDYżo 3x2,5// 15m Przewód HDGs 2x1,5// 5m Rury instalacyjne RB16 25m Wył. PPOŻ Elektromet 1 Łącznik natynkowy jednoklatkowy IP 65 1 Bednarka FeZn 30x4mm 30m Przewód LYżo 6mm 20m Gniazdo 230V natynkowe IP 65 2 Uchwyt krzyżowy UKP 35Zn/35Zn 1 Uchwyty do bednarki 10 7

potwierdzić pomiarem. W przypadku zawyżonych wartości dobić pręty uziomowe w celu uzyskania wartości uziemienia mniejszek niż 30Ω. 7.

7 Szyna wyrównująca potencjał 1 8.RYSUNKI - rys. 1. Schemat montażowy zasilania głównego - rys. 2. Schemat montażowy obwodów gniazd - rys. 3. Schemat montażowy obwodów oświetlenia - rys. 4. Schemat montażowy zasilania pomp - rys. 5. Schemat montażowy uziemienia oraz GSU - rys. 6. Schemat elektryczny i wygląd RWK 8

Schemat montażowy obwodów oświetlenia - rys. 4.
