Transkrypt
1 ZAWARTOŚĆ DOKUMENTACJI 1. STRONA TYUŁOWA BRANŻOWA... str SPIS ZAWARTOŚCI DOKUMENTACJI... str Oświadczenie o sporządzeniu projektu zgodnie z przepisami... str Kopie zaświadczeń i uprawnień osób sprawujących funkcję projektanta i sprawdzającego... str Kopia - DECYZJA O WARUNKACH ZABUDOWY... str Kopia - WARUNKI PRZYŁĄCZENIA DO SIECI ELEKTROENERGETYCZNEJ... str CZĘŚĆ TECHNICZNA... str l. Opis techniczny... str Zestawienie materiałów... str RYSUNKI : - szt. 12 nr 1 Plan zagospodarowania terenu - skala 1:500 nr 2 Schemat zasadniczy zasilania budynku nr 3 Schemat zasadniczy zasilania rozdzielnica administracyjna RA1 nr 4 Schemat zasadniczy zasilania rozdzielnica administracyjna RA2 nr 5 Schemat zasadniczy zasilania rozdzielnica mieszkaniowa TM1 nr 6 Schemat zasadniczy zasilania rozdzielnica mieszkaniowa TM2 nr 7 Plan instalacji elektrycznych w budynku Piwnice - skala 1:100 nr 8 Plan instalacji elektrycznych w budynku Parter - skala 1:100 nr 9 Plan instalacji elektrycznych w budynku 1 Piętro - skala 1:100 nr 10 Plan instalacji elektrycznych w budynku 2 Piętro - skala 1:100 nr 11 Plan instalacji elektrycznych w budynku 3 Piętro - skala 1:100 nr 12 Plan instalacji odgromowej na budynku Dach - skala 1:100
2 OPIS TECHNICZNY Do projektu budowlanego Budynek mieszkalno usługowy wielorodzinny 2-u kl. IV kond. + p Białogard ul. Reymonta Świętochowskiego. Branża : E L E K T R Y C Z N A 1. Podstawa opracowania - Zlecenie inwestora - Decyzja o Warunkach Zabudowy wydana przez Burmistrza miasta Białogard znak ZPOŚ. 7331/101/05 z dnia 26 września 2005r. - Warunki przyłączenia do sieci elektroenergetycznej Koncernu Energetycznego ENERGA S.A. Oddział w Koszalinie Nr RE-1 wp. 269/2005 z dnia projekt branży architektonicznej - projekt branży sanitarnej - uzgodnienia z inwestorem - obowiązujące przepisy i normy 2. Charakterystyka ogólna Tematem niniejszego opracowania jest projekt budowlany instalacji elektrycznych w projektowanym budynku mieszkalno usługowym 2-u klat. IV kond. + piwnice zlokalizowanym w m. Białogard ul. Reymonta Świętochowskiego na działkach Nr 293 i 294. Budynek ten posiada 4 kondygnacje nadziemne, dwie klatki schodowe i jest podpiwniczony. Projektowany obiekt budowlany zasilany będzie energią elektryczną ( zgodnie z Warunkami Przyłączenia wskazanymi w pkt. 1 opisu technicznego ) z istniejącej stacji transformatorowej nr 449 B-RD PLAC WOLNOŚCI kablem YAKY 4 x 240 mm2. Zakres prac związanych z przyłączeniem projektowanego obiektu : budynku mieszkalno-usługowego do sieci elektroenergetycznej wykona Koncern Energetyczny ENERGA S.A. zgodnie z pkt Warunków Przyłączenia. 3. Przedmiot opracowania - wewnętrzne linie zasilające zalicznikowe - instalacje elektryczne wewnętrzne 4. Zakres opracowania Projekt obejmuje: - wewnętrzne linie zasilające - wyłączniki główne - rozdzielnice: - RA1, RA2 rozdzielnice administracyjne ( na poziomie parteru } - Ttr1, Ttr2 - rozdzielnice oświetlenia piwnic ( w piwnicy ) - RM (oznaczenie wg klatek i kondygnacji ) rozdzielnice piętrowe - TM1, TM2 - rozdzielnice mieszkaniowe

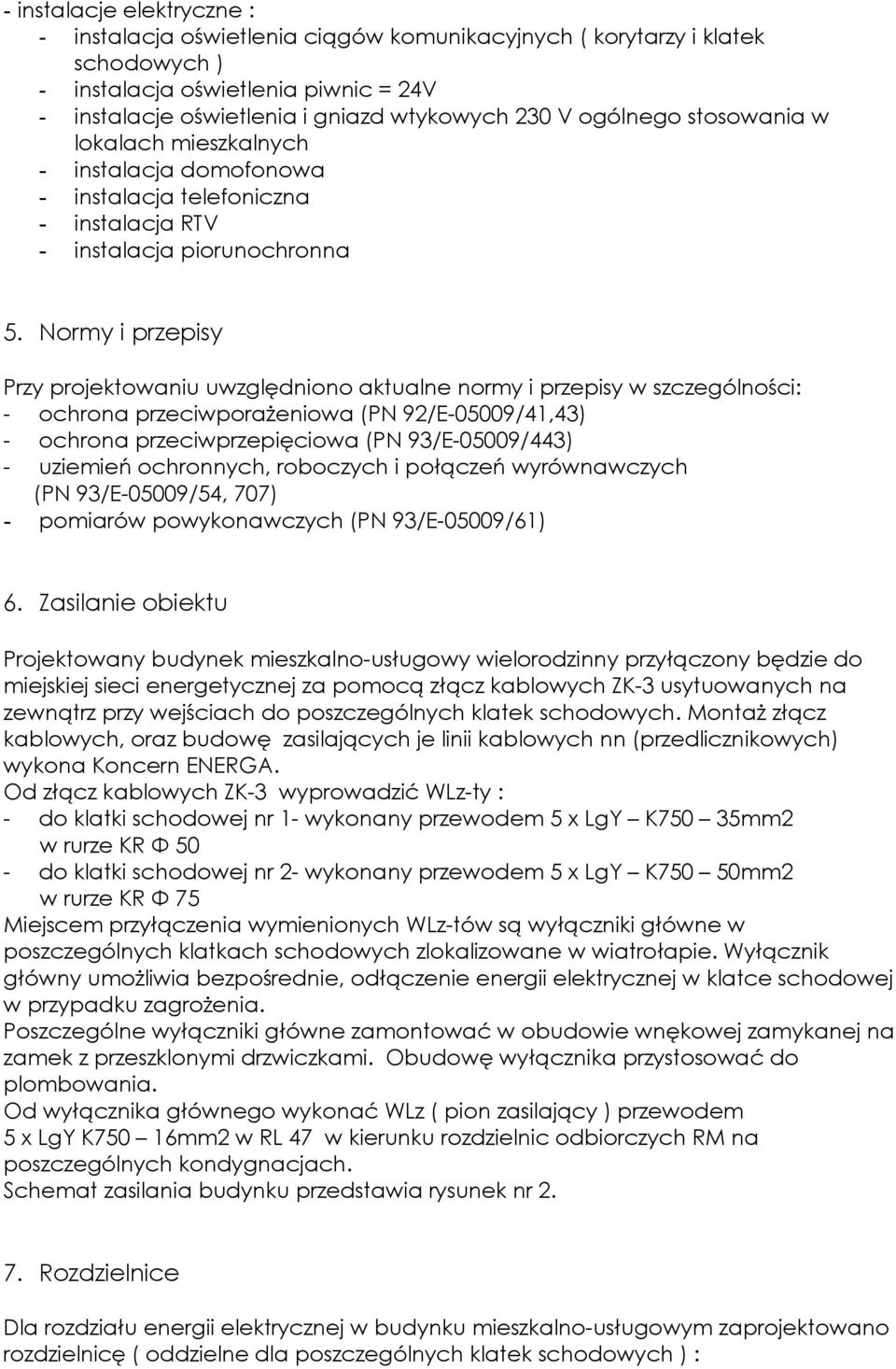

3 - instalacje elektryczne : - instalacja oświetlenia ciągów komunikacyjnych ( korytarzy i klatek schodowych ) - instalacja oświetlenia piwnic = 24V - instalacje oświetlenia i gniazd wtykowych 230 V ogólnego stosowania w lokalach mieszkalnych - instalacja domofonowa - instalacja telefoniczna - instalacja RTV - instalacja piorunochronna 5. Normy i przepisy Przy projektowaniu uwzględniono aktualne normy i przepisy w szczególności: - ochrona przeciwporażeniowa (PN 92/E-05009/41,43) - ochrona przeciwprzepięciowa (PN 93/E-05009/443) - uziemień ochronnych, roboczych i połączeń wyrównawczych (PN 93/E-05009/54, 707) - pomiarów powykonawczych (PN 93/E-05009/61) 6. Zasilanie obiektu Projektowany budynek mieszkalno-usługowy wielorodzinny przyłączony będzie do miejskiej sieci energetycznej za pomocą złącz kablowych ZK-3 usytuowanych na zewnątrz przy wejściach do poszczególnych klatek schodowych. Montaż złącz kablowych, oraz budowę zasilających je linii kablowych nn (przedlicznikowych) wykona Koncern ENERGA. Od złącz kablowych ZK-3 wyprowadzić WLz-ty : - do klatki schodowej nr 1- wykonany przewodem 5 x LgY K750 35mm2 w rurze KR Φ 50 - do klatki schodowej nr 2- wykonany przewodem 5 x LgY K750 50mm2 w rurze KR Φ 75 Miejscem przyłączenia wymienionych WLz-tów są wyłączniki główne w poszczególnych klatkach schodowych zlokalizowane w wiatrołapie. Wyłącznik główny umożliwia bezpośrednie, odłączenie energii elektrycznej w klatce schodowej w przypadku zagrożenia. Poszczególne wyłączniki główne zamontować w obudowie wnękowej zamykanej na zamek z przeszklonymi drzwiczkami. Obudowę wyłącznika przystosować do plombowania. Od wyłącznika głównego wykonać WLz ( pion zasilający ) przewodem 5 x LgY K750 16mm2 w RL 47 w kierunku rozdzielnic odbiorczych RM na poszczególnych kondygnacjach. Schemat zasilania budynku przedstawia rysunek nr Rozdzielnice Dla rozdziału energii elektrycznej w budynku mieszkalno-usługowym zaprojektowano rozdzielnicę ( oddzielne dla poszczególnych klatek schodowych ) :
4 - Rozdzielnice administracyjne RA1 i RA2 - zasilające obwody administracyjne tj. oświetlenie klatek schodowych, oświetlenie piwnic, oraz urządzenia instalacji domofonowej. Rozdzielnice te wyposażyć w aparaturę rozdzielczą wg rysunków nr 3 i 4 schematy zasadnicze rozdzielnic RA. Lokalizacja rozdzielnic na parterze. - Rozdzielnice Ttr1 i Ttr2 - zasilające instalację oświetleniowe ( 24 V ) w piwnicach. Rozdzielnice te wyposażyć w aparaturę rozdzielczą wg rysunków nr 3 i 4. Lokalizacja rozdzielnic w piwnicach. - Rozdzielnice piętrowe RM rozdzielnice zasilające poszczególnych odbiorców. Rozdzielnice wyposażyć w zabezpieczenia przedlicznikowe przystosowane do plombowania, oraz tablice licznikowe ( dla układów pomiarowo-rozliczeniowych energii elektrycznej ), 1-fazowe dla odbiorców mieszkaniowych i administracyjnych, oraz w tablicę licznikową 3-fazową dla odbiorcy usługowego. Układy pomiarowe dostosować do możliwości uruchomienia II taryfy. Wyposażenie poszczególnych rozdzielnic piętrowych RM wg schematu zasadniczego zasilania budynku rys. nr2. Lokalizacja na poszczególnych kondygnacjach. - Rozdzielnice mieszkaniowe TM1 i TM2 zasilające instalacje elektryczne w poszczególnych mieszkaniach. Rodzaj rozdzielnicy uzależniony jest od wielkości mieszkania. Wyposażenie poszczególnych rozdzielnic mieszkaniowych TM wg rys. nr 5 i 6. Lokalizacja rozdzielnic w przedpokojach poszczególnych mieszkań nad drzwiami wejściowymi. Poszczególne rozdzielnice zasilić WLz-tami ( typ i przekrój przewodu ) zgodnie ze schematem zasadniczym zasilania budynku rys. nr 2. Wszystkie rozdzielnice ( za wyjątkiem rozdzielnic mieszkaniowych TM ) dotyczące danej klatki schodowej i kondygnacji zlokalizowano w jednym miejscu lokalizacja wg rzutów poszczególnych kondygnacji rys. nr Dla odbiorcy w lokalu usługowym wykonać jedynie WLz przewodem YDYp 5 x 4mm2, a w lokalu w miejscu pokazanym na rys. nr 7 rzut parteru zamontować obudowę wnękową z tworzywa 36 modułową. Instalacje elektryczne w lokalu usługowym wykona jego przyszły użytkownik. 8. Ochrona przed dotykiem bezpośrednim W celu ochrony przed dotykiem bezpośrednim przewiduje się zastosowanie: - izolacji roboczej - osłon - wyłączników rożnicowoprądowych o prądzie różnicowym 30 ma 9. Ochrona przed dotykiem pośrednim W celu ochrony przed dotykiem pośrednim przewiduje się zastosowanie: - samoczynnego szybkiego wyłączenia zasilania w układzie TN-S wyłącznikami nadmiarowoprądowymi typu S - wyłączników różnicowoprądowych o prądzie różnicowym 30 ma
5 10. Wymagania układania przewodów Całość prac wykonać zgodnie z obowiązującymi przepisami i normami oraz "Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych, tom V - Instalacje Elektryczne". 11. Instalacje elektryczne wewnętrzne - Instalacja oświetlenia ciągów komunikacyjnych ( korytarzy i klatek schodowych ) Instalację wykonać pod tynkiem przewodem typu YDYp 750V 3 x ( 4,5 ) x 1,5mm2 z osprzętem np. typu Gala. Oświetlenie ciągów komunikacyjnych zaprojektowano żarowe, oprawami 100 W. Oprawy zamontowane na zewnątrz hermetyczne IP54. Sterowanie oświetleniem odbywać się będzie czujnikami ruchu zainstalowanymi na każdej kondygnacji w ciągu komunikacyjnym, oraz na zewnątrz nad wejściem do klatki schodowej. Dodatkowo sterowaniem oświetlenia będzie zarządzał czujnik zmierzchowy zlokalizowany na zewnątrz również nad wejściem. W wiatrołapie każdej klatki schodowej na ścianie bocznej zamontować oprawę żarową skośną 60 W załączaną ręcznie łącznikiem, dla oświetlenia tablicy informacyjnej administracyjnej. - Instalacja oświetlenia piwnic = 24V Oświetlenie piwnic zaprojektowano żarowe, oprawami hermetycznymi IP54 60W na napięcie 24 V. Instalację wykonać pod tynkiem przewodem typu 2 x ( YDYp 2 x 2,5mm2 ) z osprzętem hermetycznym Ip54. Łączniki instalować na wysokości 1,05 m nad podłogą. Zasilanie obwodów oświetlenia piwnic z rozdzielnic Ttr wyposażonych w transformatory 230/24V, 250VA. - Instalacje oświetlenia i gniazd wtykowych 230 V ogólnego stosowania w lokalach mieszkalnych Obwody oświetleniowe w lokalach mieszkalnych wykonać przewodem YDYp 750V 2/3/4/5 x 1,5 mm². Przewody układać pod tynkiem. Łączniki instalować na wysokości 1,05 m nad podłogą. Jako osprzęt stosować osprzęt elektroinstalacyjny np. Gala. Każdy lokal mieszkalny wyposażyć w sygnalizację dźwiękową wejścia zasilaną z rozdzielnicy mieszkaniowej TM, z obwodu oświetlenia ciągu komunikacyjnego mieszkania. Przycisk sygnalizacyjny umieścić na klatce schodowej przy wejściu do poszczególnego mieszkania. Obwody gniazd wtykowych 230 V należy wykonać przewodem YDYp 750V 3 x 2,5 mm², który będzie układany pod tynkiem. Gniazda wtykowe montować na wysokości: - w pomieszczeniach sanitariatów 1,4 m na podłogą - pozostałe pomieszczenia 0,3 m nad podłogą W pomieszczeniach sanitariatów stosować osprzęt szczelny. Piecyki gazowe zasilane będą z gniazda wtykowego 1-fazowego w łazienkach.

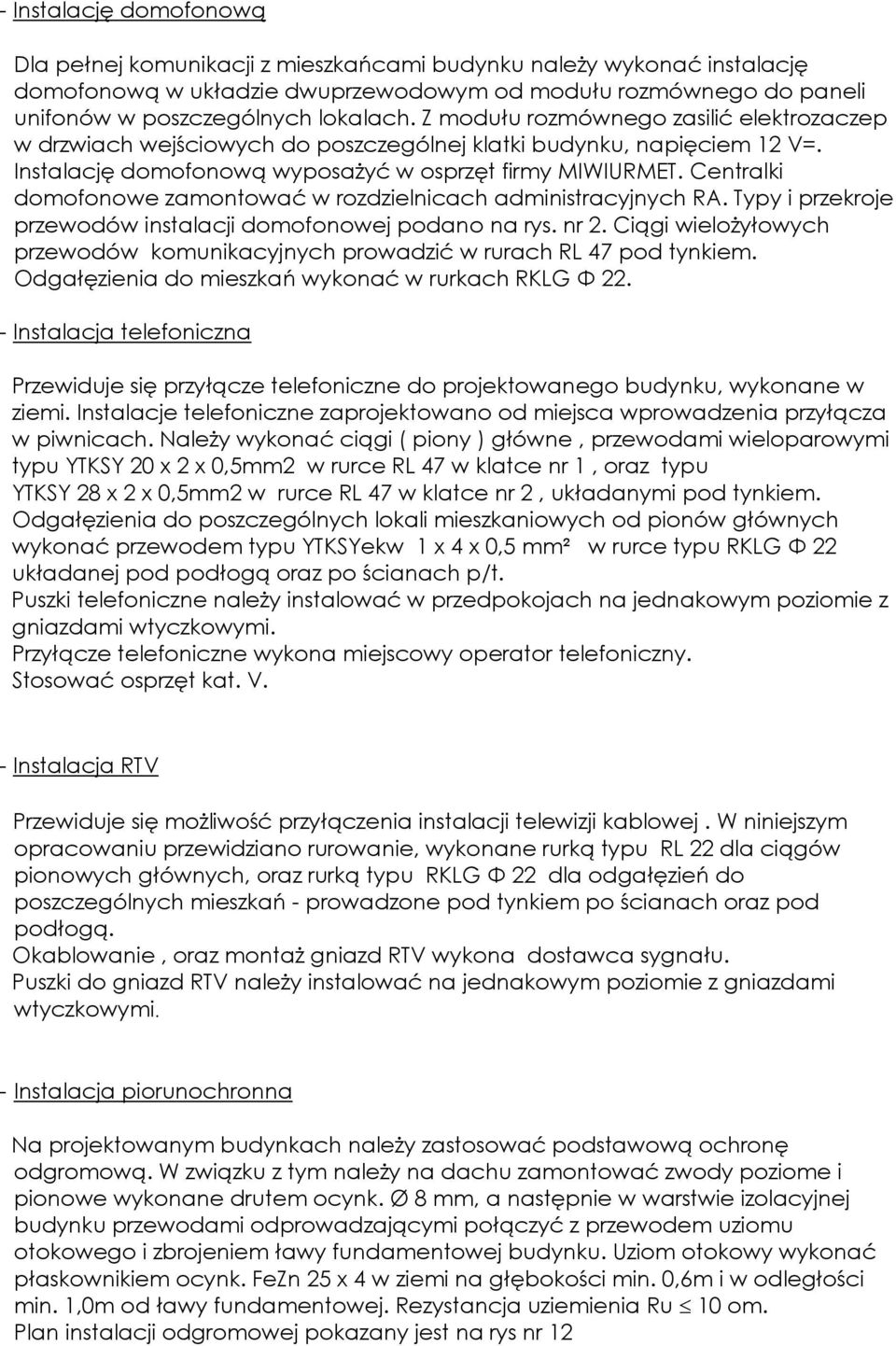

6 - Instalację domofonową Dla pełnej komunikacji z mieszkańcami budynku należy wykonać instalację domofonową w układzie dwuprzewodowym od modułu rozmównego do paneli unifonów w poszczególnych lokalach. Z modułu rozmównego zasilić elektrozaczep w drzwiach wejściowych do poszczególnej klatki budynku, napięciem 12 V=. Instalację domofonową wyposażyć w osprzęt firmy MIWIURMET. Centralki domofonowe zamontować w rozdzielnicach administracyjnych RA. Typy i przekroje przewodów instalacji domofonowej podano na rys. nr 2. Ciągi wielożyłowych przewodów komunikacyjnych prowadzić w rurach RL 47 pod tynkiem. Odgałęzienia do mieszkań wykonać w rurkach RKLG Φ Instalacja telefoniczna Przewiduje się przyłącze telefoniczne do projektowanego budynku, wykonane w ziemi. Instalacje telefoniczne zaprojektowano od miejsca wprowadzenia przyłącza w piwnicach. Należy wykonać ciągi ( piony ) główne, przewodami wieloparowymi typu YTKSY 20 x 2 x 0,5mm2 w rurce RL 47 w klatce nr 1, oraz typu YTKSY 28 x 2 x 0,5mm2 w rurce RL 47 w klatce nr 2, układanymi pod tynkiem. Odgałęzienia do poszczególnych lokali mieszkaniowych od pionów głównych wykonać przewodem typu YTKSYekw 1 x 4 x 0,5 mm² w rurce typu RKLG Φ 22 układanej pod podłogą oraz po ścianach p/t. Puszki telefoniczne należy instalować w przedpokojach na jednakowym poziomie z gniazdami wtyczkowymi. Przyłącze telefoniczne wykona miejscowy operator telefoniczny. Stosować osprzęt kat. V. - Instalacja RTV Przewiduje się możliwość przyłączenia instalacji telewizji kablowej. W niniejszym opracowaniu przewidziano rurowanie, wykonane rurką typu RL 22 dla ciągów pionowych głównych, oraz rurką typu RKLG Φ 22 dla odgałęzień do poszczególnych mieszkań - prowadzone pod tynkiem po ścianach oraz pod podłogą. Okablowanie, oraz montaż gniazd RTV wykona dostawca sygnału. Puszki do gniazd RTV należy instalować na jednakowym poziomie z gniazdami wtyczkowymi. - Instalacja piorunochronna Na projektowanym budynkach należy zastosować podstawową ochronę odgromową. W związku z tym należy na dachu zamontować zwody poziome i pionowe wykonane drutem ocynk. Ø 8 mm, a następnie w warstwie izolacyjnej budynku przewodami odprowadzającymi połączyć z przewodem uziomu otokowego i zbrojeniem ławy fundamentowej budynku. Uziom otokowy wykonać płaskownikiem ocynk. FeZn 25 x 4 w ziemi na głębokości min. 0,6m i w odległości min. 1,0m od ławy fundamentowej. Rezystancja uziemienia Ru 10 om. Plan instalacji odgromowej pokazany jest na rys nr 12

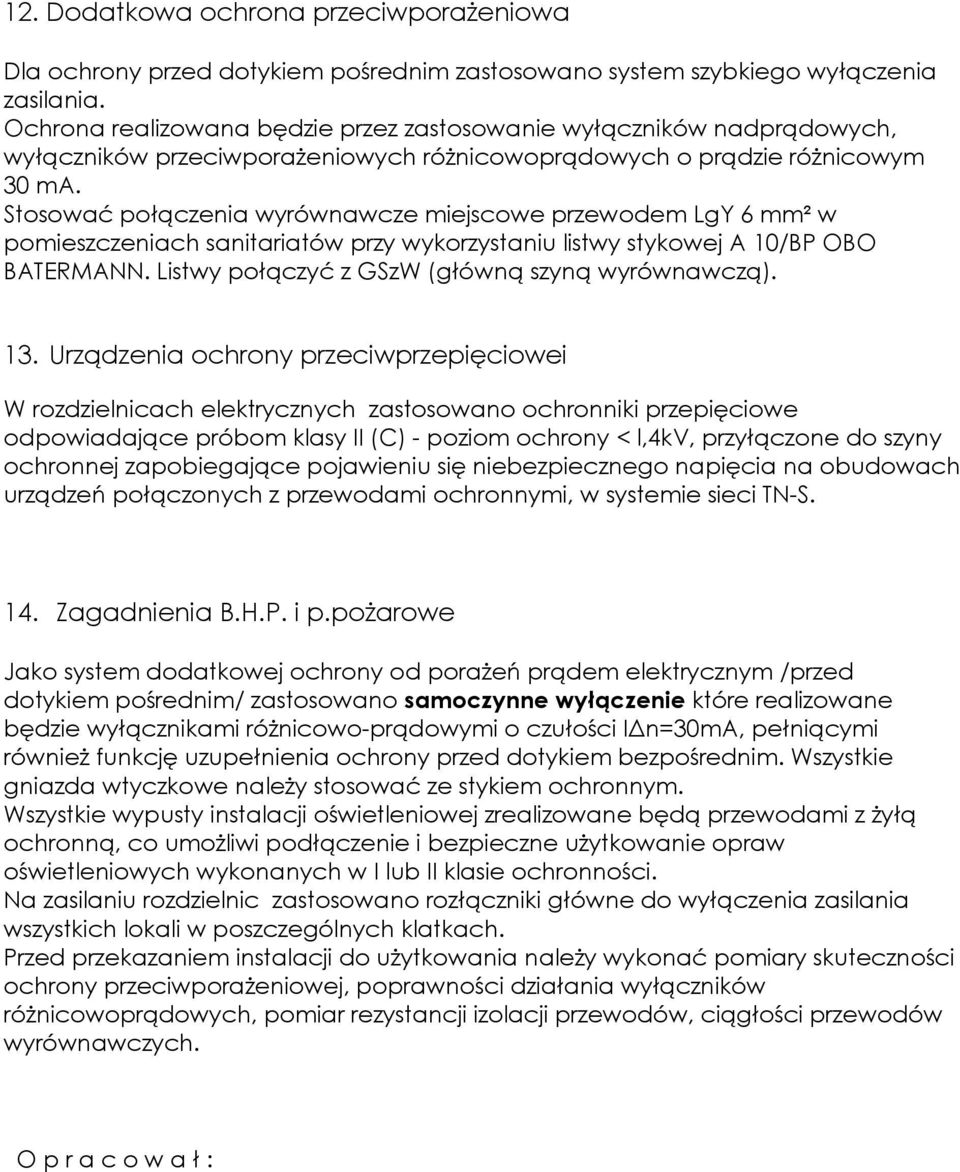

7 12. Dodatkowa ochrona przeciwporażeniowa Dla ochrony przed dotykiem pośrednim zastosowano system szybkiego wyłączenia zasilania. Ochrona realizowana będzie przez zastosowanie wyłączników nadprądowych, wyłączników przeciwporażeniowych różnicowoprądowych o prądzie różnicowym 30 ma. Stosować połączenia wyrównawcze miejscowe przewodem LgY 6 mm² w pomieszczeniach sanitariatów przy wykorzystaniu listwy stykowej A 10/BP OBO BATERMANN. Listwy połączyć z GSzW (główną szyną wyrównawczą). 13. Urządzenia ochrony przeciwprzepięciowei W rozdzielnicach elektrycznych zastosowano ochronniki przepięciowe odpowiadające próbom klasy II (C) - poziom ochrony < l,4kv, przyłączone do szyny ochronnej zapobiegające pojawieniu się niebezpiecznego napięcia na obudowach urządzeń połączonych z przewodami ochronnymi, w systemie sieci TN-S. 14. Zagadnienia B.H.P. i p.pożarowe Jako system dodatkowej ochrony od porażeń prądem elektrycznym /przed dotykiem pośrednim/ zastosowano samoczynne wyłączenie które realizowane będzie wyłącznikami różnicowo-prądowymi o czułości I n=30ma, pełniącymi również funkcję uzupełnienia ochrony przed dotykiem bezpośrednim. Wszystkie gniazda wtyczkowe należy stosować ze stykiem ochronnym. Wszystkie wypusty instalacji oświetleniowej zrealizowane będą przewodami z żyłą ochronną, co umożliwi podłączenie i bezpieczne użytkowanie opraw oświetleniowych wykonanych w I lub II klasie ochronności. Na zasilaniu rozdzielnic zastosowano rozłączniki główne do wyłączenia zasilania wszystkich lokali w poszczególnych klatkach. Przed przekazaniem instalacji do użytkowania należy wykonać pomiary skuteczności ochrony przeciwporażeniowej, poprawności działania wyłączników różnicowoprądowych, pomiar rezystancji izolacji przewodów, ciągłości przewodów wyrównawczych. O p r a c o w a ł :
