1 Opole październik 2009 M E T R Y K A P R O J E K T U Nazwa obiektu i adres : Kaplica Rogów Opolski Zespół Zamkowy ul. Parkowa Stadium dokumentacji : Projekt budowlano - wykonawczy Rodzaj opracowania : Zasilania i instalacje elektryczne wewnętrzne kaplicy Zamawiający : Wojewódzka Biblioteka Publiczna Opole Projektant : mgr inż. Krzysztof Giesa Sprawdził : mgr inż. Ewald Mrugała

Parkowa Stadium dokumentacji : Projekt budowlano - wykonawczy Rodzaj opracowania : Zasilania i

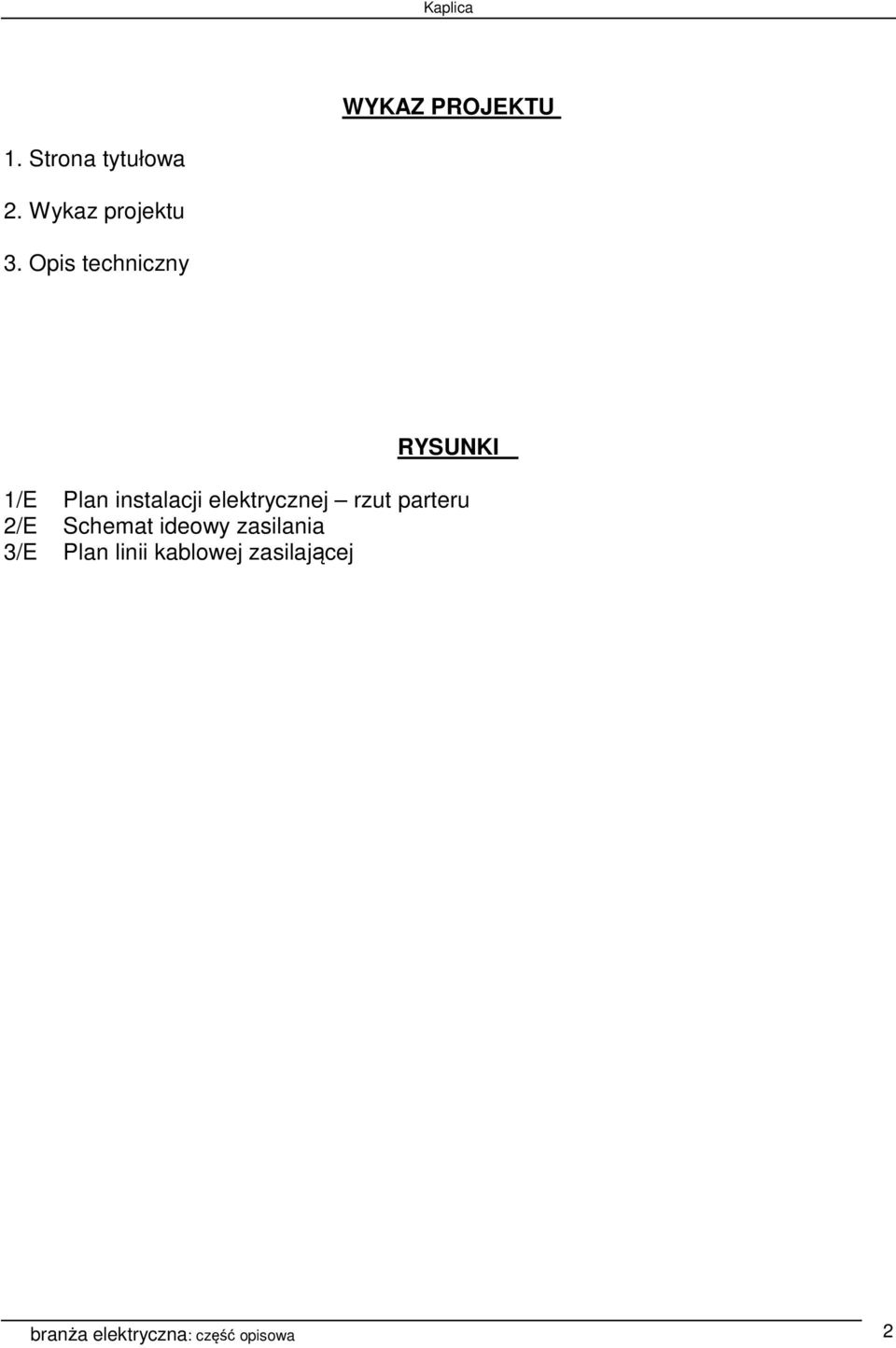

2 WYKAZ PROJEKTU 1. Strona tytułowa 2. Wykaz projektu 3. Opis techniczny RYSUNKI 1/E Plan instalacji elektrycznej rzut parteru 2/E Schemat ideowy zasilania 3/E Plan linii kablowej zasilającej branża elektryczna: część opisowa 2

rzut parteru 2/E Schemat ideowy zasilania 3/E Plan linii

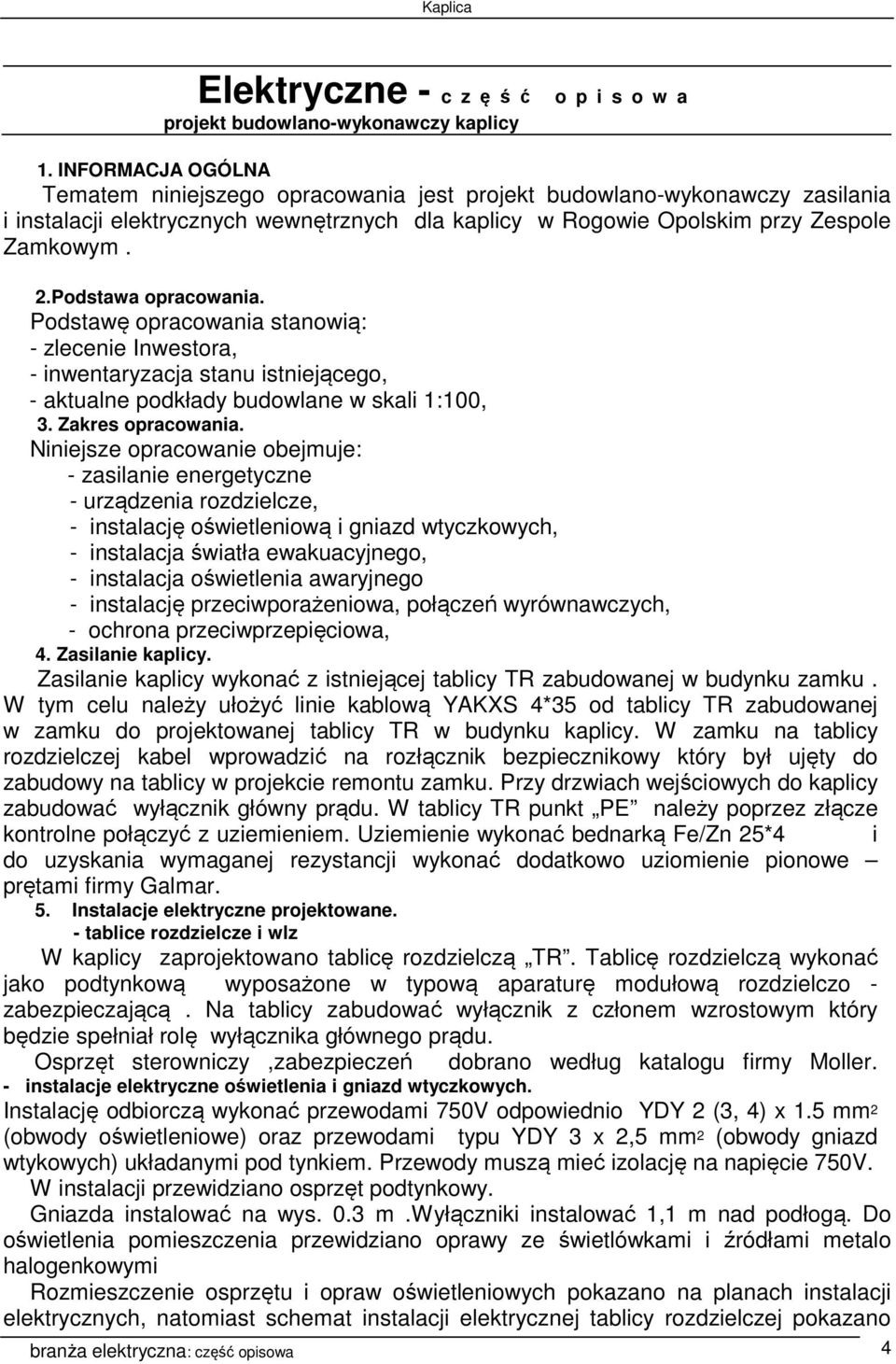

3 Elektryczne - c z ę ś ć o p i s o w a projekt budowlano-wykonawczy kaplicy 1. INFORMACJA OGÓLNA Tematem niniejszego opracowania jest projekt budowlano-wykonawczy zasilania i instalacji elektrycznych wewnętrznych dla kaplicy w Rogowie Opolskim przy Zespole Zamkowym. 2.Podstawa opracowania. Podstawę opracowania stanowią: - zlecenie Inwestora, - inwentaryzacja stanu istniejącego, - aktualne podkłady budowlane w skali 1:100, 3. Zakres opracowania. Niniejsze opracowanie obejmuje: - zasilanie energetyczne - urządzenia rozdzielcze, - instalację oświetleniową i gniazd wtyczkowych, - instalacja światła ewakuacyjnego, - instalacja oświetlenia awaryjnego - instalację przeciwporażeniowa, połączeń wyrównawczych, - ochrona przeciwprzepięciowa, 4. Zasilanie kaplicy. Zasilanie kaplicy wykonać z istniejącej tablicy TR zabudowanej w budynku zamku. W tym celu należy ułożyć linie kablową YAKXS 4*35 od tablicy TR zabudowanej w zamku do projektowanej tablicy TR w budynku kaplicy. W zamku na tablicy rozdzielczej kabel wprowadzić na rozłącznik bezpiecznikowy który był ujęty do zabudowy na tablicy w projekcie remontu zamku. Przy drzwiach wejściowych do kaplicy zabudować wyłącznik główny prądu. W tablicy TR punkt PE należy poprzez złącze kontrolne połączyć z uziemieniem. Uziemienie wykonać bednarką Fe/Zn 25*4 i do uzyskania wymaganej rezystancji wykonać dodatkowo uziomienie pionowe prętami firmy Galmar. 5. Instalacje elektryczne projektowane. - tablice rozdzielcze i wlz W kaplicy zaprojektowano tablicę rozdzielczą TR. Tablicę rozdzielczą wykonać jako podtynkową wyposażone w typową aparaturę modułową rozdzielczo - zabezpieczającą. Na tablicy zabudować wyłącznik z członem wzrostowym który będzie spełniał rolę wyłącznika głównego prądu. Osprzęt sterowniczy,zabezpieczeń dobrano według katalogu firmy Moller. - instalacje elektryczne oświetlenia i gniazd wtyczkowych. Instalację odbiorczą wykonać przewodami 750V odpowiednio YDY 2 (3, 4) x 1.5 mm 2 (obwody oświetleniowe) oraz przewodami typu YDY 3 x 2,5 mm 2 (obwody gniazd wtykowych) układanymi pod tynkiem. Przewody muszą mieć izolację na napięcie 750V. W instalacji przewidziano osprzęt podtynkowy. Gniazda instalować na wys. 0.3 m.wyłączniki instalować 1,1 m nad podłogą. Do oświetlenia pomieszczenia przewidziano oprawy ze świetlówkami i źródłami metalo halogenkowymi Rozmieszczenie osprzętu i opraw oświetleniowych pokazano na planach instalacji elektrycznych, natomiast schemat instalacji elektrycznej tablicy rozdzielczej pokazano branża elektryczna: część opisowa 4

Podstawa opracowania. Podstawę opracowania stanowią: - zlecenie Inwestora, - inwentaryzacja stanu istniejącego, - aktualne podkłady budowlane w skali 1:100, 3. Zakres opracowania.

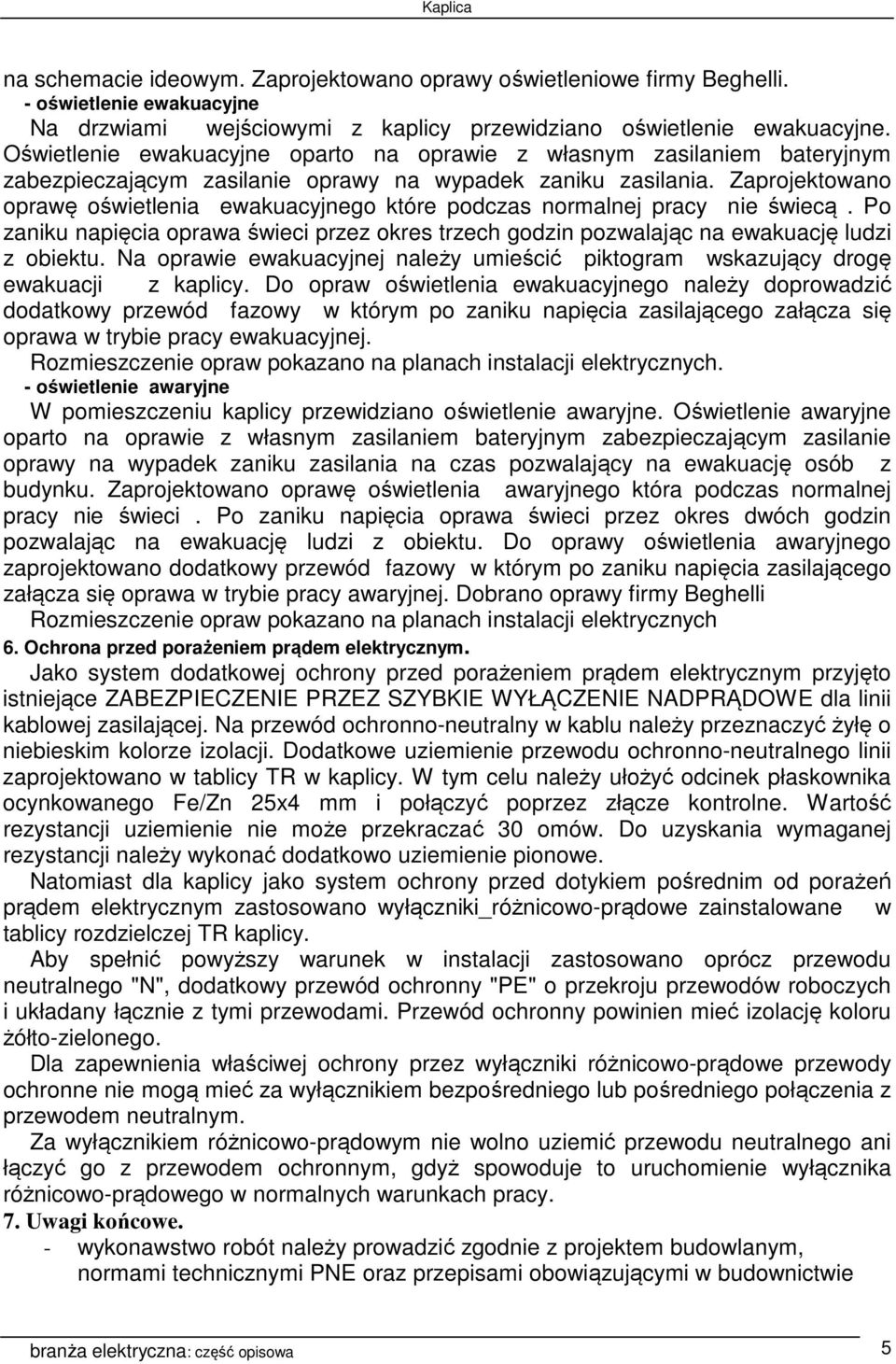

4 na schemacie ideowym. Zaprojektowano oprawy oświetleniowe firmy Beghelli. - oświetlenie ewakuacyjne Na drzwiami wejściowymi z kaplicy przewidziano oświetlenie ewakuacyjne. Oświetlenie ewakuacyjne oparto na oprawie z własnym zasilaniem bateryjnym zabezpieczającym zasilanie oprawy na wypadek zaniku zasilania. Zaprojektowano oprawę oświetlenia ewakuacyjnego które podczas normalnej pracy nie świecą. Po zaniku napięcia oprawa świeci przez okres trzech godzin pozwalając na ewakuację ludzi z obiektu. Na oprawie ewakuacyjnej należy umieścić piktogram wskazujący drogę ewakuacji z kaplicy. Do opraw oświetlenia ewakuacyjnego należy doprowadzić dodatkowy przewód fazowy w którym po zaniku napięcia zasilającego załącza się oprawa w trybie pracy ewakuacyjnej. Rozmieszczenie opraw pokazano na planach instalacji elektrycznych. - oświetlenie awaryjne W pomieszczeniu kaplicy przewidziano oświetlenie awaryjne. Oświetlenie awaryjne oparto na oprawie z własnym zasilaniem bateryjnym zabezpieczającym zasilanie oprawy na wypadek zaniku zasilania na czas pozwalający na ewakuację osób z budynku. Zaprojektowano oprawę oświetlenia awaryjnego która podczas normalnej pracy nie świeci. Po zaniku napięcia oprawa świeci przez okres dwóch godzin pozwalając na ewakuację ludzi z obiektu. Do oprawy oświetlenia awaryjnego zaprojektowano dodatkowy przewód fazowy w którym po zaniku napięcia zasilającego załącza się oprawa w trybie pracy awaryjnej. Dobrano oprawy firmy Beghelli Rozmieszczenie opraw pokazano na planach instalacji elektrycznych 6. Ochrona przed porażeniem prądem elektrycznym. Jako system dodatkowej ochrony przed porażeniem prądem elektrycznym przyjęto istniejące ZABEZPIECZENIE PRZEZ SZYBKIE WYŁĄCZENIE NADPRĄDOWE dla linii kablowej zasilającej. Na przewód ochronno-neutralny w kablu należy przeznaczyć żyłę o niebieskim kolorze izolacji. Dodatkowe uziemienie przewodu ochronno-neutralnego linii zaprojektowano w tablicy TR w kaplicy. W tym celu należy ułożyć odcinek płaskownika ocynkowanego Fe/Zn 25x4 mm i połączyć poprzez złącze kontrolne. Wartość rezystancji uziemienie nie może przekraczać 30 omów. Do uzyskania wymaganej rezystancji należy wykonać dodatkowo uziemienie pionowe. Natomiast dla kaplicy jako system ochrony przed dotykiem pośrednim od porażeń prądem elektrycznym zastosowano wyłączniki_różnicowo-prądowe zainstalowane w tablicy rozdzielczej TR kaplicy. Aby spełnić powyższy warunek w instalacji zastosowano oprócz przewodu neutralnego "N", dodatkowy przewód ochronny "PE" o przekroju przewodów roboczych i układany łącznie z tymi przewodami. Przewód ochronny powinien mieć izolację koloru żółto-zielonego. Dla zapewnienia właściwej ochrony przez wyłączniki różnicowo-prądowe przewody ochronne nie mogą mieć za wyłącznikiem bezpośredniego lub pośredniego połączenia z przewodem neutralnym. Za wyłącznikiem różnicowo-prądowym nie wolno uziemić przewodu neutralnego ani łączyć go z przewodem ochronnym, gdyż spowoduje to uruchomienie wyłącznika różnicowo-prądowego w normalnych warunkach pracy. 7. Uwagi końcowe. - wykonawstwo robót należy prowadzić zgodnie z projektem budowlanym, normami technicznymi PNE oraz przepisami obowiązującymi w budownictwie branża elektryczna: część opisowa 5

Zaprojektowano oprawę oświetlenia ewakuacyjnego które podczas normalnej pracy nie świecą. Po zaniku napięcia oprawa świeci przez okres trzech godzin pozwalając na ewakuację ludzi z obiektu.

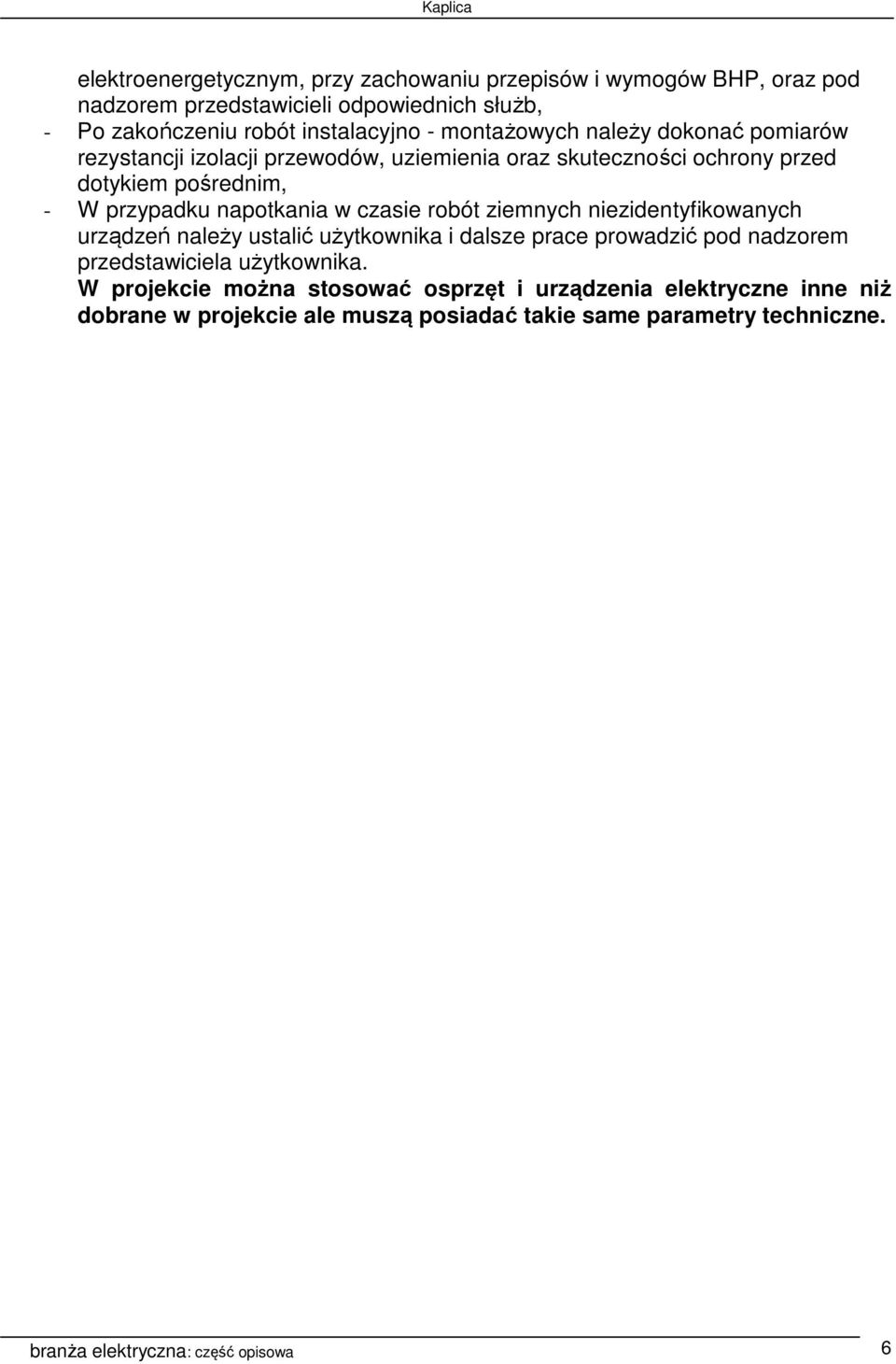

5 elektroenergetycznym, przy zachowaniu przepisów i wymogów BHP, oraz pod nadzorem przedstawicieli odpowiednich służb, - Po zakończeniu robót instalacyjno - montażowych należy dokonać pomiarów rezystancji izolacji przewodów, uziemienia oraz skuteczności ochrony przed dotykiem pośrednim, - W przypadku napotkania w czasie robót ziemnych niezidentyfikowanych urządzeń należy ustalić użytkownika i dalsze prace prowadzić pod nadzorem przedstawiciela użytkownika. W projekcie można stosować osprzęt i urządzenia elektryczne inne niż dobrane w projekcie ale muszą posiadać takie same parametry techniczne. branża elektryczna: część opisowa 6

czasie robót ziemnych niezidentyfikowanych urządzeń należy ustalić użytkownika i dalsze prace prowadzić pod nadzorem przedstawiciela użytkownika.
